Как разобрать устройство для подзарядки аккумулятора
Чтобы удобно было производить замену подшипника, опять потребуется разборка генератора ВАЗ. Сначала следует ослабить, а после открутить крепления крыльчатки роторного вала. Для этой операции понадобится гаечный ключ на 19 и тиски. Необходимо зажать в тиски корпус устройства и, придерживая отверткой крыльчатку, ключом открутить гайку против часовой стрелки. На валу крыльчатка крепится при помощи металлической шпульки, которую после снятия необходимо вынуть и спрятать, она понадобится при сборке. Внимательно запоминайте расположение крепежных деталей, каждая модель отличается их взаимной ориентацией, в независимости от того, как это указано в инструкции.
Теперь при помощи ключа на 8 раскручиваются гайки, расположенные на задней крышке, и вытаскивается передняя часть модуля. После этого становится виден фронтальный подшипник, закрепленный пластинами, который может нуждаться в замене. Однако в устройстве есть еще задние подшипники, которые могут выйти из строя.
Поломку можно выявить, выполнив полную диагностику прибора. Детальная проверка и ремонт генератора ВАЗ 2109 возможна только в разобранном виде.
Непосредственная работа (инструктаж)
Итак, вы выбрали третий вариант действий, где вам предстоит снять генератор, разобрать его и сменить изношенный подшипник на новый. Приступаем:
- Отключите провода генератора от аккумулятора.
- Снимите ремень.
- Открутите все крепёжные гайки.
- Снимите плёнку и вытащите дистанционную втулку.
- Аккуратно достаньте генератор.
- Отвинчивайте все гайки подряд, снимайте крышку из пластика и вытаскивайте оттуда регулятор напряжения вместе со щетками.
- Само собой, нужно отделить статор от крышки, но сделать это нужно аккуратно, чтобы не разбить медную обмотку. Кстати, часто случается, что корпус попросту заржавел и буквально прирос к статору. Здесь потребуется молоток и точные аккуратные удары, чтобы разделить узлы на части.
- Отделив генератор от статора, вы увидите оба подшипника (передний и задний), ради которых всё это и началось, и которые вам требуется поменять.
- Разумеется, снимаете старые деформированные и изношенные, а на их место устанавливаете новые.
- Сборку генератора и его установку в моторный отсек нужно выполнять строго в обратном порядке.
Советы и рекомендации
Перед обратной установкой уже собранного генератора необходимо проверить его ремень на степень износа, разрыва и повреждений корда
Естественно, раз уж залезли в генератор, то следует обратить внимание и проверить его щетки, чтобы сто раз не ползать. Перед всеми действиями по замене и ремонту можно проверить работу подшипников простым способом:
- снимаете ремень;
- заводите двигатель;
- если при снятом ремне шум, свист и скрежет исходят от генератора, то это и есть проблема подшипников.
Замена, замена и ещё раз замена
Если первый способ самый простой, но и самый дорогой, ведь платить придётся и за новый генератор, и за работу механиков в сервисе, то второй уже несколько сложнее, ибо менять деталь в полной сборке вам придётся лично. Рассматривая такую процедуру с точки зрения третьего варианта, становится совсем не смешно, ибо вам не только предстоит самостоятельно заменить подшипник генератора, но и разобрать весь этот чудный агрегат, чтобы добраться до него.
В принципе, владелец какого-то Мерседеса вряд ли станет париться по этому поводу и лично заниматься ремонтом, а вот обладателю ВАЗ 2110, например, впрочем, как и любой другой отечественной модели этого знаменитого производителя автомобилей, гораздо дешевле всё выполнить своими руками. Это и значительная экономия средств, да и некая техническая подкованность на будущее может пригодиться — вдруг у товарища возникнут такие же проблемы.
Разборка генератора Ваз 2109 карбюратор
Для того чтобы разобрать генератор Ваз 2109 необходимо его снять с автомобиля, разборка генератора необходима для того чтобы провести дефектовку и при необходимости заменить такие детали как подшипники или ротор или любую другую деталь генератора.
Отверните гайку и снимите регулировочную планку ремня генератора Ваз 2109
Отверните гайку крепления и выньте поджимную втулку

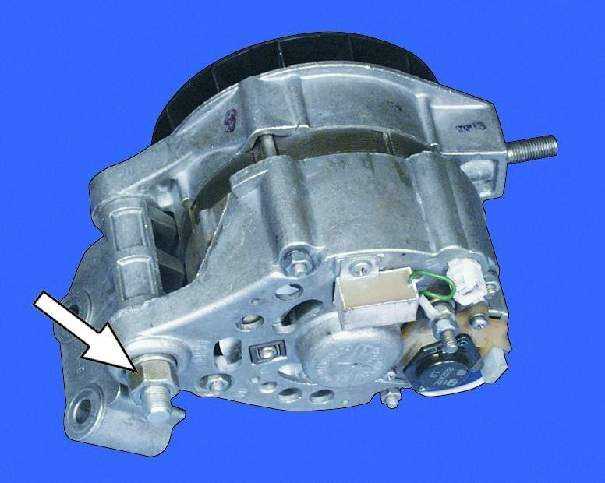

Выньте болт и снимите кронштейн с генератора

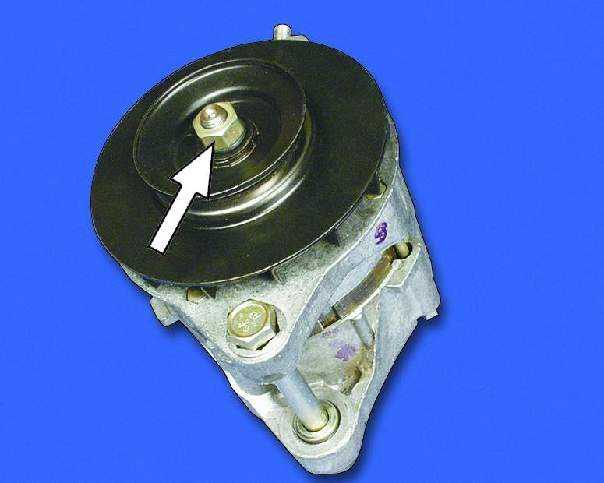

Отверните гайку крепления, удерживая шкив от проворачивания, и снимите шкив вместе с крыльчаткой вентилятора. Выньте из вала якоря сегментную шпонку
Отверните гайку и отсоедините провод конденсатора от клеммы «30» генератора
Отверните винт и снимите конденсатор
Отсоедините колодку с проводом от щеткодержателя

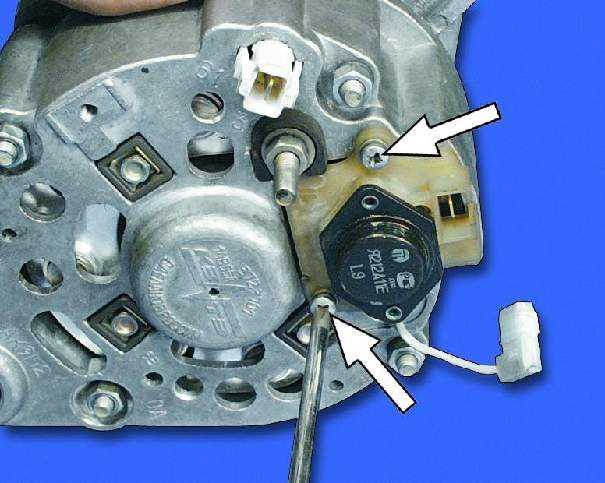

Отверните два винта крепления реле регулятора
Выньте щеткодержатель с регулятором напряжения
Отверните четыре гайки крепления и выньте четыре стяжных болта
С помощью съемника снимите с вала якоря крышку со стороны привода
Снимите распорную втулку с вала якоря
Выньте якорь из крышки со стороны коллектора
Отверните три гайки крепления и отсоедините выводы статора от выпрямительного блока
Выньте три болта крепления выпрямительного блока и выводов статора с изолирующими колодками

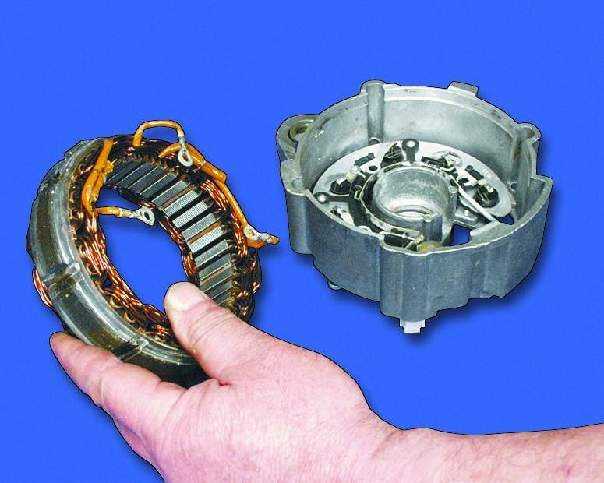

Выньте статор из крышки
Отверните гайку крепления клеммы «30»
Отожмите отверткой выступ на штекере внутри колодки и протолкните штекер с проводом внутрь крышки. При этом пластмассовая колодка остается на крышке
Выньте выпрямительный блок из крышки
Для замены подшипника генератора Ваз 2109 в крышке со стороны привода отверните четыре гайки крепления, выньте болты и снимите внутреннюю и наружную шайбы крепления подшипника. Затем с помощью подходящей оправки выпрессуйте подшипник из крышки. Новый подшипник генератора запрессовывайте заподлицо с поверхностью крышки. Усилие надо прикладывать только к наружному кольцу подшипника
Чтобы заменить подшипник генератора Ваз 2109 со стороны коллектора, спрессуйте его съемником с вала якоря. Напрессуйте новый подшипник до упора, прилагая усилие только к внутреннему кольцу подшипника. На этом разборка генератора завершена, сборка генератора Ваз 2109 выполняется в последовательности, обратной разборки.
