Типы приборов, устанавливаемых на ВАЗ-1111
Немного о том, какой генератор на «Оке» используется. Малолитражка комплектовалась несколькими видами этого узла. Наиболее распространенным и часто встречающимся является генератор типа 37.3701, который также устанавливался на модели ВАЗ классического семейства (21010-2107), а также ВАЗ-2108. На некоторых вариантах «Ока» устанавливался прибор модели 371.3701. Оба эти варианта идентичны по рабочим характеристикам и отличаются лишь незначительными конструктивными особенностями.
Третий вариант генератора, устанавливаемого на «Ока» — тип 26.3771. По рабочим характеристикам он одинаков с 37.3701, но обладает несколько иной конструкцией, а габаритные размеры — меньше. Распознать визуально, какой генератор стоит на «Ока» – не сложно. В модели 26.3771 реализована внутренняя вентиляция (снаружи нет никаких крыльчаток), в то время как у 37.3701 – внешняя, поэтому у последнего шкив объединен с крыльчаткой.
Общая конструкция
Поскольку модель 37.3701 – наиболее распространенная, то в дальнейшем рассматривать будем именно ее, но практически вся информация актуальная и для остальных типов генераторов.
Конструкция генератора – стандартная для этого типа приборов, агрегат состоит из:
- Ротора (с контактными кольцами);
- Статора;
- Крышек (передней, задней);
- Шкива (с крыльчаткой);
- Регулятора напряжения (включает в себя также щеткодержатель с щетками);
- Конденсатора;
- Выпрямителя.
Также в конструкцию входят подшипники ротора и стяжные болты, которыми узел собирается в единый агрегат. В общем, схема генератора – стандартная и ничем не выделяется.
Приводится в действие генератор от коленчатого вала посредством ременной передачи. Ремень генератора «Ока» — клиновидный, и приводит он в действие только этот агрегат. Регулировка натяжения привода осуществляется путем смещения прибора по регулировочной планке.
Скачать
Преимущества «Эксклюзив»автосервиса в СПб
1. Согласованность
— Без вашего согласия не будет дополнительных работ и повышения сметы.
— Четкая информация по итоговой стоимости и времени ремонта.
2.Целесообразность
— Мы подскажем, что стоит сделать срочно, а что может подождать.
— Наша политика — не навязывать клиенту ненужных работ.
3.Профессионализм
Устраняем неисправности с ПЕРВОГО раза!
— Большой опыт специалистов.
— Профессиональное диагностическое и ремонтное оборудование.
Письменные отзывы наших клиентов:
4. Комплексность
— Собственный склад запасных частей и расходных материалов, как оригинальных, так и не оригинальных.
— Подбор необходимых автозапчастей в самые короткие сроки.
5. Прозрачность
— Вы можете лично посмотреть на обнаруженные неисправности, мы с готовностью проводим вас в ремзону.
6. Технологическая оснастка
— Наличие стенда развал — схождения для авто с удлинённой базой, что позволяет принимать негабаритные машины с длинной колесной базой и высоким кузовом.
— Наличие двух пятитонных подъёмников, которые позволяют принимать автомобили с большой массой.
https://youtube.com/watch?v=gc033Df4lPk
Источники
- http://hockey.openaxiom.ru/skachat-shema-generatora-oka.html
- http://www.spb-remzona.ru/remont-generatorov/zamena-generatora-vaz/
Разборка
Разборка генератора, в целом, не сложная, за исключением одного момента – снятия шкива. Зафиксировать ротор, чтобы послабить гайку крепления шкива можно используя спец. приспособление. Альтернативным вариантом снятия является фиксация самого шкива в тисках с использование эластичных приставок (к примеру, между шкивом и губками можно поместить ремень).
Общая технология работки генератора такова:
- Снимаем шкив (используя приспособление или тиски);
- Отсоединяем провод конденсатора и демонтируем сам конденсатор;
- Выкручиваем крепление регулятора и снимаем его;
- Раскручиваем стяжные болты;

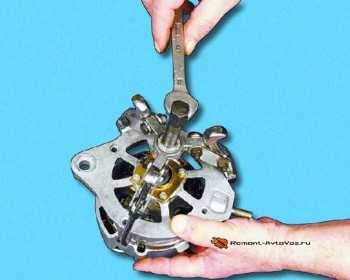

- Съемником стягиваем переднюю крышку;
- Извлекаем ротор;
- Откручиваем крепежи выводов статора к выпрямителю;
- Снимаем статор;
- Отворачиваем гайки крепления выпрямителя к задней крышке;
- Извлекаем выпрямитель;
Закончив с разборкой выполняем очистку всех деталей и дефектовку. Некоторые виды неисправностей можно определить визуально, но при таких поломках как обрывы и замыкания обмоток нужна проверка генератора «Ока» и использованием измерительных приборов. К примеру, чтобы проверить регулятор, нужно зарядное устройство с регулируемым напряжением.
Проверка этого компонента выполняется так:
- К выводу и массе регулятора подключаем ЗУ, а к щеткам 12-вольтовую лампочку (контрольку);
- Подаем напряжение в 12 вольт, при этом лампа должна загореться;
- Повышаем напряжение до 15 В (в исправном регуляторе контролька должна погаснуть);
Если лампа не загорается при 12 В или не гаснет при 15 В – регулятор неисправен и требует замены. Что касается статорных обмоток, то их проверку лучше доверить опытному автоэлектрику.
Сборка узла осуществляется в обратной последовательности
При этом особое внимание следует обратить на правильное подключение генератора, точнее всех его выводов и проводов
Если автоэлектрик установил, что ремонту прибор не подлежит, его придется заменить на новый. А от чего подходит генератор на «Ока» — указано выше.
18.20. Ремонт генератора
РазборкаПредупреждение
Установите на губки тисков
мягкие защитные накладки, для исключения повреждения деталей генератора.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Закрепите генератор в тисках
и выверните четыре винта крепления задней крышки генератора.
2. Пальником, мощностью 200 Вт
нагрейте заднюю крышку и снимите ее с генератора.
Предупреждение
Если задняя
крышка не нагрета, ее очень трудно снять в связи с очень плотной
посадкой.
3. Отверткой с плоским лезвием
снимите переднюю крышку генератора вместе с ротором
Предупреждение
Соблюдайте
осторожность, чтобы не потерять стопорную пружину, которая расположена
у заднего подшипника. 4
Закрепите ротор в тисках и
отверните гайку, затем снимите шкив, ротор и переднюю крышку.
5. При необходимости, используя
съемник, снимите передний подшипник с вала генератора.
6. Съемником, снимите задний
подшипник с вала генератора.
7. Выверните гайку на клемме В и
снимите изолирующие втулки.
8. Выверните пять винтов, и снимите
выпрямитель и щеткодержатель.
9. Разделите заднюю крышку и
статор.
10. Паяльником отпаяйте выпрямитель
и провода, затем снимите регулятор напряжения.
Предупреждение
Отпаивание
проводите в течение не более 5 с, так как в противном случае может
быть поврежден регулятор напряжения.
11. Заменить щетки. Отпаяйте
плетеный провод и снимите щетку.
Проверка ротора
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||
|
Проверка статора
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||
|
Проверка блока выпрямителя
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||||||||||||||||||||||
|
Проверка и замена щеток
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||
|
Проверка подшипников
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||
|
Сборка
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||||||||||||
|
Симптомы поломки
Для проверки работоспособности генератора в схему его подключения включена контрольная лампа. При исправном приборе контролька загорается до запуска мотора, указывая на то, что цепь в рабочем состоянии, а после пуска силового агрегата лампочка должна гаснуть.
Именно по контрольной лампе, а также ряду косвенных признаков можно выявить неисправность генератора:
- Сигнал не загорается при включении зажигания, при этом остальные измерительные приборы работают. Такая проблема может указывать на неисправность самой лампочки или обрыв в цепи ее запитки;
- Она не горит и остальные приборы не срабатывают. Это может сигнализировать о перегорании предохранителя, обрыве цепи питания приборной панели, неисправности замка или реле зажигания;
- Лампочка светится при работающем моторе. Это может возникнуть из-за пробоя диодов выпрямителя, неисправности регулятора, замыкания или обрыва статорных обмоток, слабого натяжения привода;
- Лампа срабатывает нормально, но генератор «Ока» не дает зарядку (АКБ часто разряжается). Эта проблема может возникнуть в результате нарушения контактов проводки, подходящей к прибору, неисправности регулятора, неисправности выпрямителя, обрыва проводов коллектора, износа щеток или контактных колец;
- Лампа работает нормально, но АКБ перезаряжается (часто закипает). Здесь причину следует искать в регуляторе напряжения.
Контрольная лампа позволяет выявить, в основном, электротехнические неисправности. Что касается механических поломок, то они проявляются в виде появления сторонних шумов при работе мотора – гула, визга, свиста. Зачастую такие симптомы дает послабление натяжки привода. Но если регулировка ремня шумы не устранила, то следует проверять состояние подшипников.
Снятие генератора с авто
При неработающем генераторе эксплуатация автомобиля не особо возможна, поскольку заряда АКБ долго не хватит, чтобы запитывать бортовую сеть. Поэтому при возникновении проблем с этим агрегатом, следует провести диагностику и дефектовку составных компонентов генератора, а для этого его нужно снять с авто.
Технология демонтажа прибора не особо сложная и состоит она из таких этапов:
- Отсоединяем «минусовую» клемму от АКБ;
- Послабляем зажимную гайку, фиксирующую генератор в регулировочной планке. Подаем узел в сторону мотора до упора и снимаем приводной ремень;
- Снимаем защитную крышку;
- Отсоединяем провода (одни – извлекаем из клемм, для снятия вторых нужно отвернуть гайки);
- Откручиваем гайку на нижнем креплении;
- Отворачиваем гайку крепления регулировочной планки к мотору;
- Извлекаем нижний крепежный болт и вытаскиваем генератор;
Установка узла выполняется в обратной последовательности, но после монтажа обязательно нужно отрегулировать натяжение привода.
Конструкция установленного на «Ока» агрегата такова, что снаружи можно добраться только до регулятора напряжения и конденсатора. Поэтому если осматриваются щетки генератора на степень износа или проверка регулятора путем замены на заведомого исправный, то демонтировать узел с двигателя не обязательно, к указанным деталям можно подобраться, не снимая генератор. А вот проверить состояние остальных деталей можно только разобрав узел.
