Замена рычага передней подвески ваз 2109 своими руками

Прочие причины неисправностей и возможности их ремонта

Замена передней подвески или ее ремонт может понадобиться в связи со следующими предпосылками:

• Появление большой разницы давления в шинах – необходимо отрегулировать данный показатель.
• Нарушение углов монтажа колес – требуется своевременная корректировка данного узла.
• Деформация резинового элемента опорной стойки – решается путем замены неисправной детали.
• При большой разнице показателя упругости шин, пружинных механизмов следует произвести замену дефектной запчасти.
• Кроме того, необходимо следить за балансировкой колес.

Чтобы избежать преждевременного ремонта передней подвески, необходимо соблюдать рекомендации по максимальной нагрузке автомобиля, избегать резких разгонов и не превышать максимально допустимых показателей, указанных в инструкции по эксплуатации.

Выявление неисправности

Деформация элементов подвески особенно растяжек кузовного оснащения, дезорганизует углы колес и не дает возможности выполнить корректировку развала — схождения. Прежде всего, следует проверить сайлентблоки авто, резиновые подушки, шаровые шарниры, усадку телескопических стоек.

Ремонт ВАЗ-2109 требует замены подушек из резины и сайлентблоков, если имеет место разрыв и одностороннее вспучивание, в том числе после подрезки торцовых поверхностей резиновых элементов.

Проверить на машине состояния шарового шарнира фронтальной подвески можно после демонтажа колеса, с замером расстояния между нижним рычагом и дисковым элементом тормозной системы. Если после прокачивания узла дистанция увеличивается от 0, 8 мм и более, шарнир следует заменить.

Замена

Для замены сайлентблоков необходимо снять деталь, на которую он установлен (например, рычаг), и извлечь его, любым доступным способом (удар молотка, выпрессовка съемником или тисами, распиливание ножовкой внутренней части и даже выжигание резины, паяльной лампой). После извлечения, необходимо зачистить и подготовить, место посадки нового сайлентблока, от ржавчины и заусенец.

Порядок запрессовки

после подготовки посадочного места, сайлентблок необходимо смазать мыльным раствором или любым моющим средством типа «Гала» (смазки и масла использовать запрещается, так как резина, на сайлентблоках, не маслостойкая и их применение, вызовет преждевременный выход их строя детали);

существует несколько способов запрессовки подготовленного сайлентблока, тисами, прессом и специальными съемниками (они разработаны для снятия и установки сайлентблоков)

Некоторые сайлентблоки необходимо устанавливать с помощью оправки и удара;

при запрессовке важно соблюдать центровку сайлентблока по отношению к рычагу, так как перекос вызовет повреждение резины;

после запрессовки, необходимо выставить равнозначное расстояние внутренней втулки от центра;

Затягивание

После замены и установки рычагов на автомобиль, необходимо правильно затянуть рычаги на сайлентблоках. Из-за конструктивных особенностей, движение рычага на сайлентблоках имеет ограниченный радиус действия, и если неправильно затянуть сайлентблок и превысить радиус, можно вывести его из строя в первый день эксплуатации. Что бы правильно затянуть сайлентблоки, и тем самым существенно продлить срок службы, необходимо нагрузить автомобиль так, как он чаще всего используется при обычной эксплуатации (например: водитель + пассажир + груз 70 кг), для того что бы установить одинаковый ход рычага в обе стороны.

Стабилизировать подвеску (прокачав несколько раз верх и вниз) и по очереди затянув необходимым усилием болты крепления сайлентблоков.

Передняя подвеска ваз 2109 является независимым элементом автомобиля, что позволяет каждому колесу работать отдельно от другого. Именно этот момент является очень важным акцентом в управлении автомобиля. За счет этого ваз 2109 лучше управляется и чувствует дорогу, позволяет совершать сложные маневры и элементы экстремального вождения.

Основным элементом передней подвески ваз 2109 является амортизационная стойка телескопическая. Стойки бывают :

1. Масленые — являются мягкими и комфортными. Хороший выбор для плохих дорог. Но вот на трассе вас будет кидать при большой скорости.
2. Газовые — жесткие стойки. Хороший выбор для трасс, автострад и дорог без ям и ухабов. С такими стойками автомобиль отлично держит дорогу при больших скоростях.
3. Газо-масленные — что то среднее между двумя предыдущими стойками. Обычно ставят именно такие стойки , так как они не слишком жесткие и мягкие.

На стойках установлены витые пружины от жесткости, которых так же зависит ваш комфорт. Верхняя часть стойки крепится 3 болтами вместе с опорным подшипником, который позволяет стойке поворачиваться вместе с колесами автомобиля.

1. Амортизационная стойка.
2. Кронштейн тяги.
3. Тяга.
4. Рычаг фронтальный.
5. Шаровая опора.
6. Поворотный кулачок.
7. Стойка стабилизатора
8. Штанга стабилизатора

Следующий по значению механизм в передней подвеске является поворотный кулачек. Нижняя его часть соединяется с шаровой опорой, которая позволяет поворачивать наш механизм. Верхняя часть поворотного кулачка соединяется двумя болтами с нижней частью стойки. Верхний болт позволяет регулировать развал. В самом поворотном кулачке крепится упорный подшипник, на котором в свою очередь крепится ступица.

Стабилизатором поперечной устойчивости является штанга, которая через сайлентблоки крепится к корпусу автомобиля с помощью кронштейна ( в народе они называются крабы ) , а с другой стороны к нижнему рычагу подвестки.

Замена сайлентблоков передней подвески

Если во время движения на своем автомобиле ВАЗ-2115 услышали стук с характерным металлическим оттенком, пришло время менять сайлентблоки рычагов передней подвески. Признаком такой поломки может оказаться неустойчивое поведение автомобиля на трассе (машину дергает вперед-назад при торможении) и происходит сильный гул.

Советуем для изготовления вспомогательной конструкции прессования для сайлентблоков использовать втулку длиной 60 миллиметров, болт М12 длиною 170 миллиметров, высокую гайку и втулку длиною 60 миллиметров.

При замене сайлентблоков лучше купить запчасти таких производителей, как «Балаково» или СЭВИ. Эти производители завоевали большую популярность у мастеров сервисных центров по ремонту автомобилей. Цена сайлентблоков для ВАЗ-2115 у обоих производителей равнозначная.

Первым делом надо автомобиль разместить в помещении, где есть смотровая яма. Также сервисно-ремонтные работы можно выполнить, воспользовавшись подъемником, если его нет, то смотровой канавой. Далее предстоит отключить защитную функцию двигателя и раскрутить гайки крепежных болтов у передних рычагов. Следом, воспользовавшись ключом на 17, необходимо раскрутить гайку крепежного болта стойки переднего стабилизатора к рычагу и выбить болт. Затем нужно поднять машину домкратом, опустить болты и снять колеса у машины.

Следующим шагом станет очищение резьбы от загрязнений, масла, ржавых пятен. Работы по очищению производят специальной металлической щеткой. Крепежный элемент нужно обработать с помощью технического состава WD40. После этого уже можно открутить гайки растяжек ключом на 24. Их нужно открутить полностью, обеими руками взяться за шаровую опору, отнять ее от поворотного кулака и снять рычаг, открутив предварительно два болта.

Советуем снимать рычаг вместе с крабом и растяжкой. Ведь гайки растяжки порой просто невозможно открутить, особенно если автомобиль в использовании несколько лет.

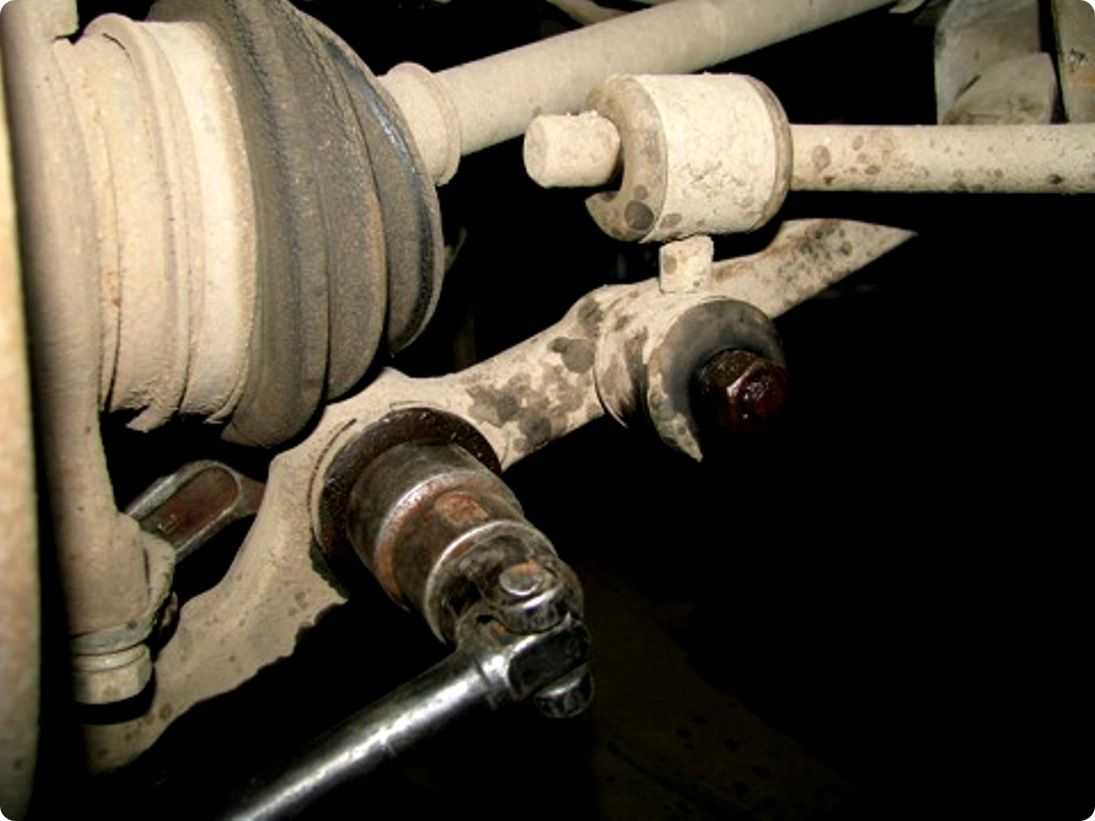

Чтобы открутить рычаг вместе с крабом и растяжкой, нужно распустить гайку растяжки со стороны краба. Когда комплект снят, можно приступать к раскручиванию самой гайки. Если поддаваться гайка снятию все же не будет, в таком случае стоит использовать способ подогрева. Гайку необходимо нагреть (например, паяльной лампой, зажигалкой) и открутить либо разрезать инструментальным зубилом, болгаркой.

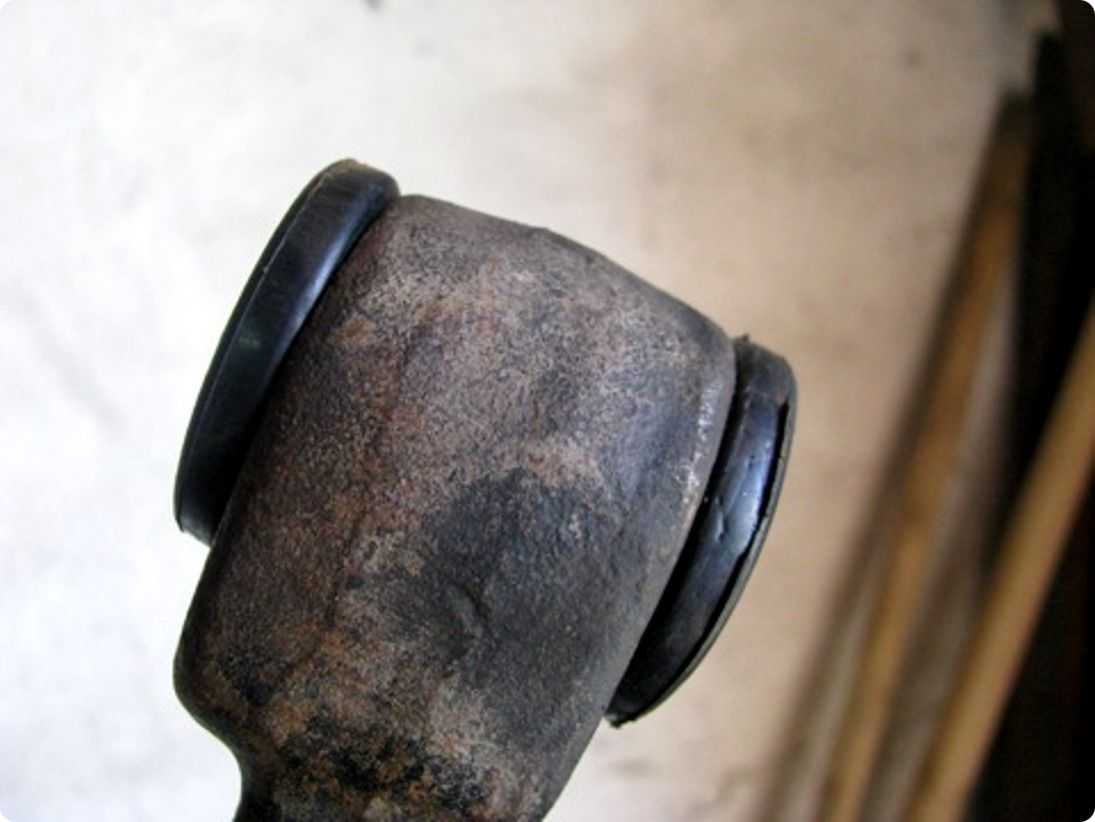

Как только рычаг снят, можно переходить к замене старых сайлентблоков растяжки на новые. Демонтаж старых сайлентблоков происходит с помощью инструментального зубила. Далее проушина зачищается шкуркой от ржавчины. Новые сайлентблоки нужно поочередно вставить в элемент рычага.

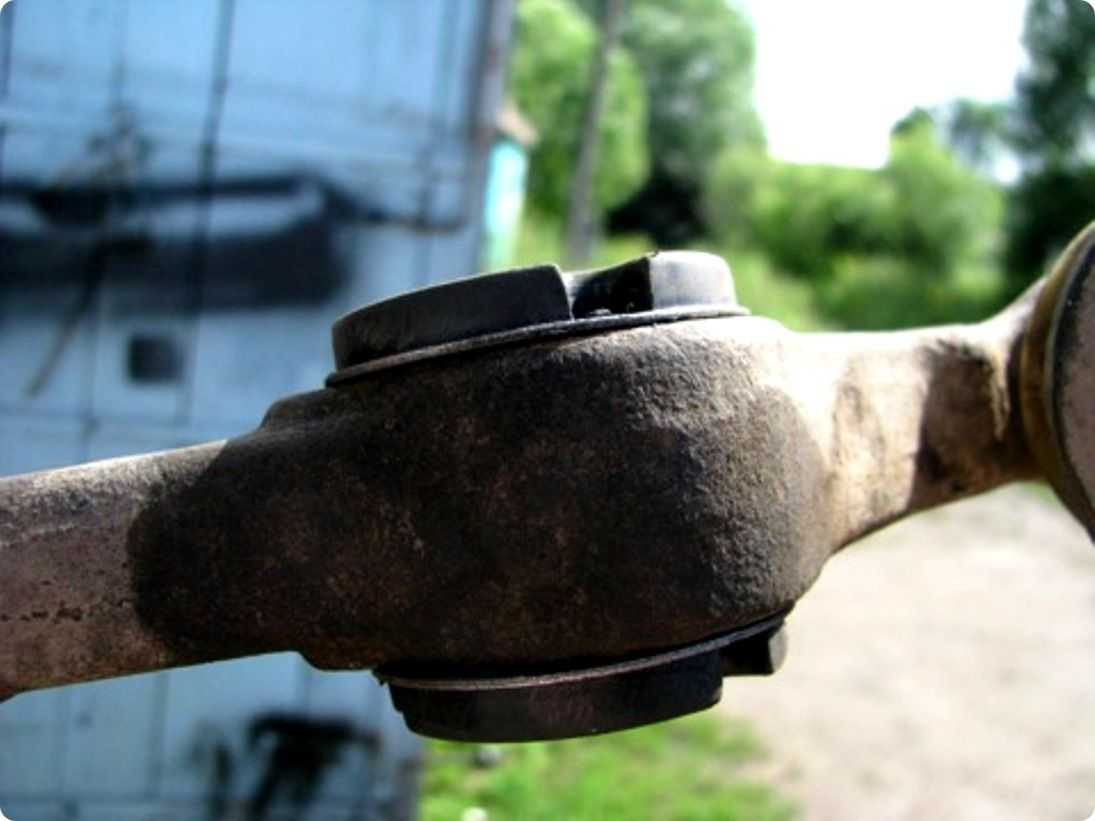

Важно учесть тот факт, что сайлентблоки не садятся до конца. Поэтому рычаг нужно расположить на твердой поверхности и с помощью кувалды, молотка посадить в него сайлентблоки

Заключительным шагом станет замена сайлентблоков переднего рычага. Изношенная деталь убирается, а на его место впрессовывается новый сайлентблок. Для этого нужно болт стянуть. Если будут его прокруты, то подправить отверткой.

Важно знать! После установки рычага гайки на сайлентблоков затягиваются до упора только после твердого становления автомобиля на колеса

Сайлентблоки ВАЗ 2109 — необходимая замена важных элементов подвески

Для гашения вибраций и исключения их передачи на кузов автомобилей ВАЗ в местах соединения элементов подвески с несущей частью используются специальные резинотехнические шарниры – сайлентблоки.

Эти элементы относятся к расходным материалам и в случае сильного износа они просто заменяются на новые. Сайлентблоки ВАЗ-2109 в среднем отхаживают 50-70 тыс. км, после чего их приходится менять. Причем замене подлежат как шарниры передней подвески, так и задней.

Отметим, что указанный пробег – усредненный и точно определить, сколько отходят шарниры невозможно. Поэтому периодически следует делать ревизию подвески. Трещины, расслоение, значительное выдавливание резиновой прослойки в шарнире указывает на крайнюю степень износа и надобность в замене.

Задняя подвеска

Заменить сайлентблоки на задней подвеске автомобиля ВАЗ 2114 также иногда приходится. Они не так сильно подвержены износу, как в случае с передними рычагами, но факт остается фактом.

Последовательность ваших работ в данной ситуации будет следующей:

Если нет подъемника, немного ослабьте крепления болтов на колесах, установите домкрат, поднимите автомобиль и полностью демонтируйте колесо.

Под балку желательно поставить какие-то опоры. Подойдут как простые кирпичи, так и второй домкрат. Все зависит от того, что есть в вашем распоряжении.

Теперь следует демонтировать болты, которые крепятся к амортизатору и кузову автомобиля.

Действуйте аккуратно, избегая повреждений резьбы.

Болты выбиваются, балка смещается вниз или немного назад. Это позволит добраться до искомых сайлентблоков.

Они демонтируются съемником.

Новые элементы подвески устанавливаются аналогичным способом с сайлентблоками передних рычагов

Чтобы они лучше садились в свои гнезда, воспользуйтесь мыльным раствором.

Соберите всю разобранную конструкцию в обратной последовательно.

В процессе разборки и сборки обратите внимание на остальные узлы, к которым вы получаете полный или частичный доступ.

Как показывает практика, выполнение определенного ремонта позволяет изучить состояние сопутствующих узлов, агрегатов и деталей автомобиля, вовремя определить появившиеся проблемы и устранить эти поломки или то, что может повлечь к этому.

Стоит ли пробовать вам при полном отсутствии опыта? Вероятнее всего нет. Но ведь откуда-то этот опыт должен появляться, верно?!

О неисправности, а точнее износе сайлентблоков на автомобилях ВАЗ2109, ВАЗ 2110, ВАЗ 2114, ВАЗ 2115, ВАЗ 2119 Калина, ВАЗ 2170 Приора, ВАЗ Гранта, ВАЗ он-До сигнализируют характерные звуки при движении автомобиля, что значительно снижает комфорт и удобство в управлении автомобиля. Подвеска автомобиля начинает стучать, при движении прямо автомобиль уводит в сторону, что свидетельствует о неустойчивости движения. Главное, что эта проблема легко разрешима.

Communities › ВАЗ: Ремонт и Доработка › Blog › Замена сайлентблоков, Шарниров растяжки передней подвески («Ромашкек») ВАЗ 2109

После замены стоек, опорников, рулевых и шаровых стук при езде по неровной дороге не исчез

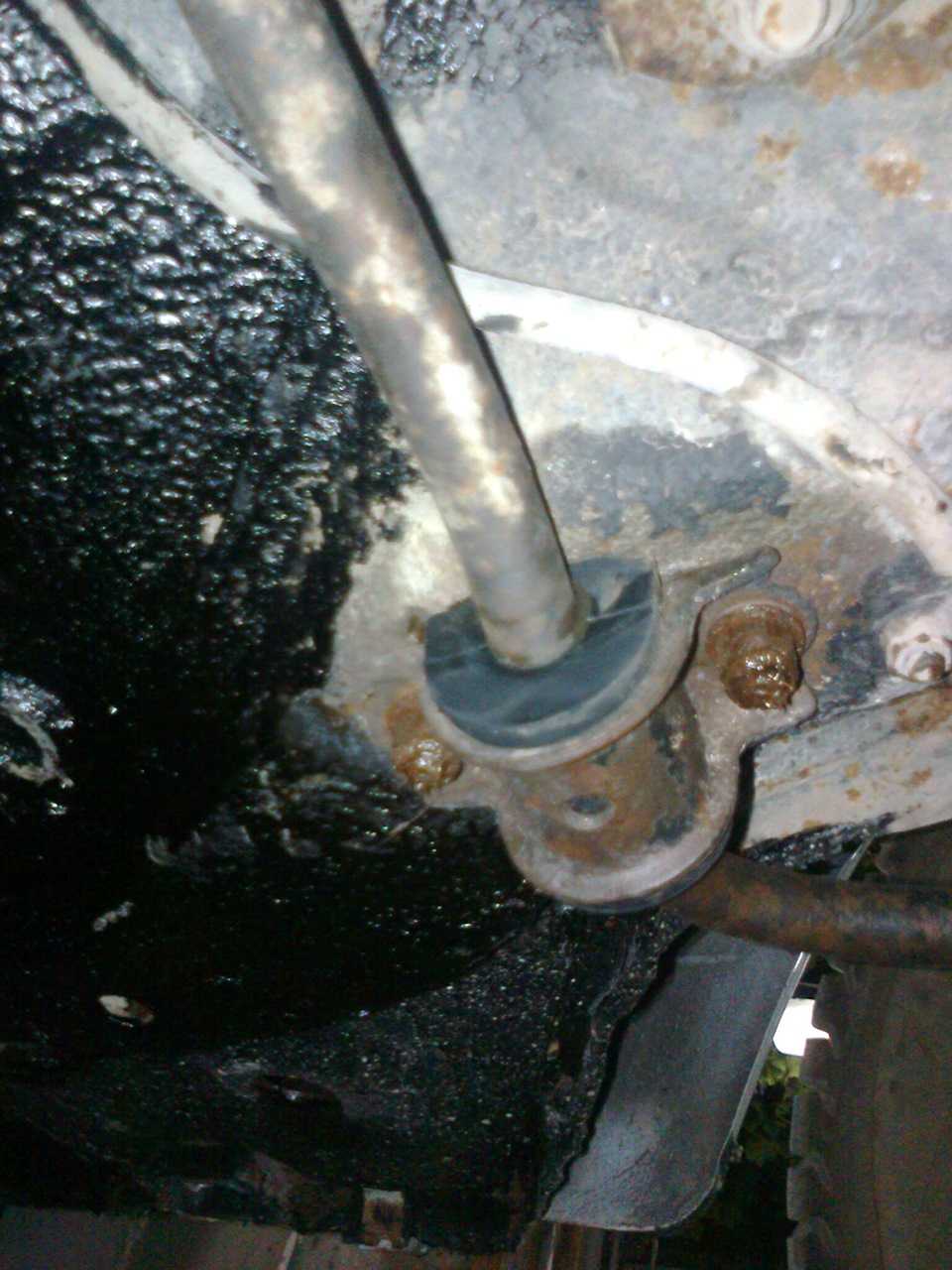

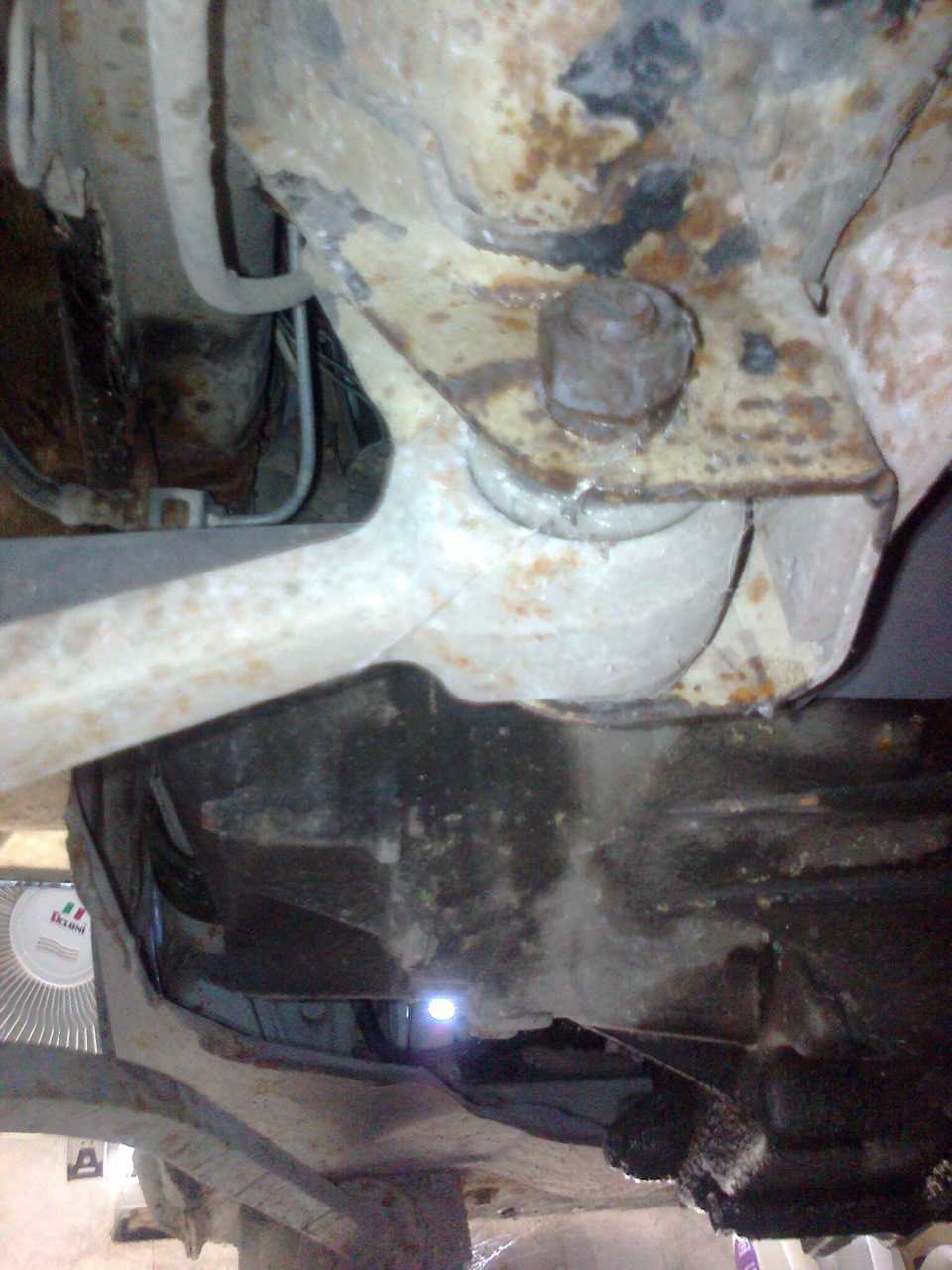

И вот на днях залез под машину и обратил внимание на порепанные сайлентблоки

Полез в интернет смотреть как все это дело меняется и у кого то на Драйве нашел запись о замене сайлентблоков и резинок растяжки или в народе «Ромашек». Изучив материал все таки решился менять их.

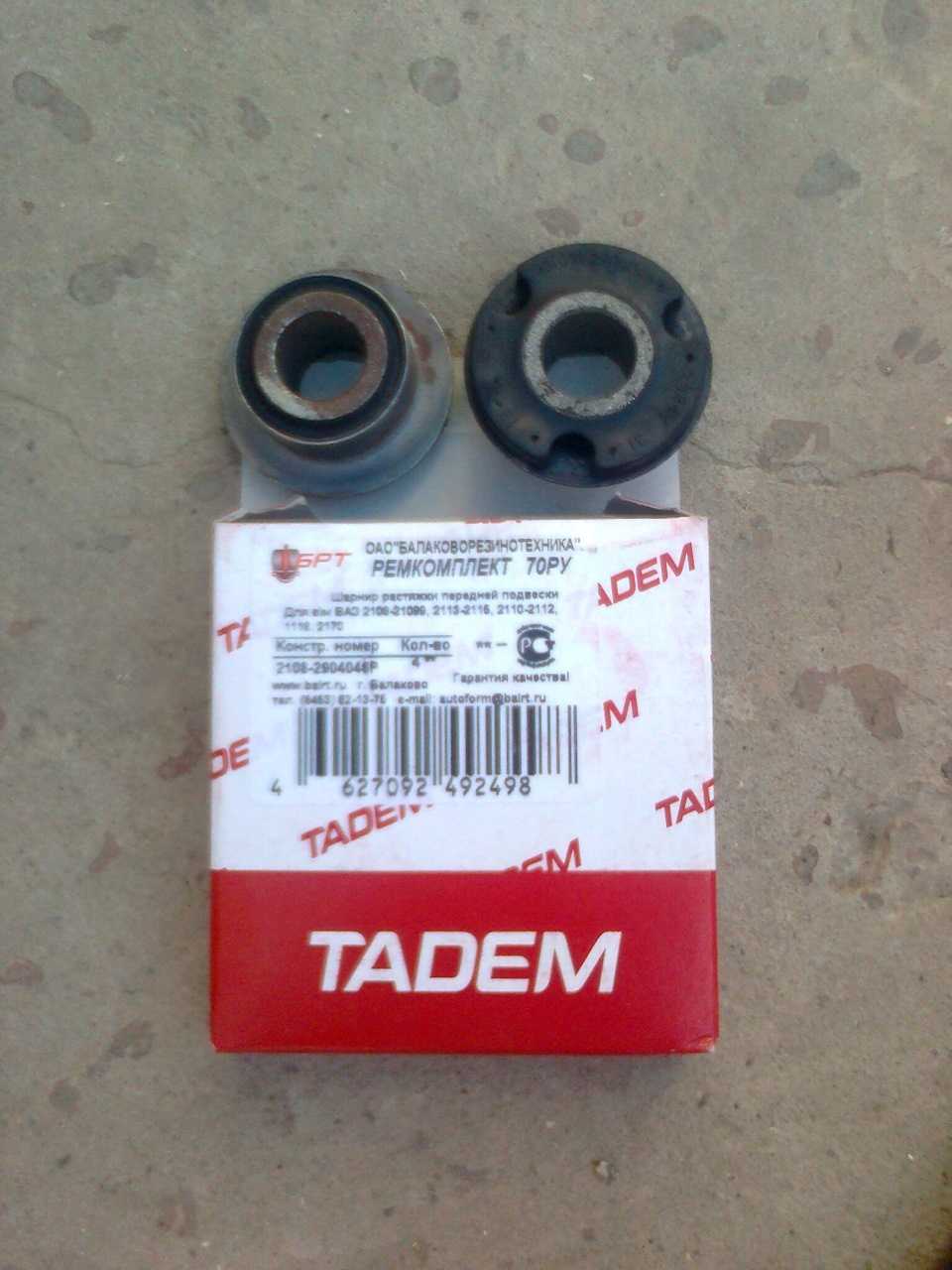

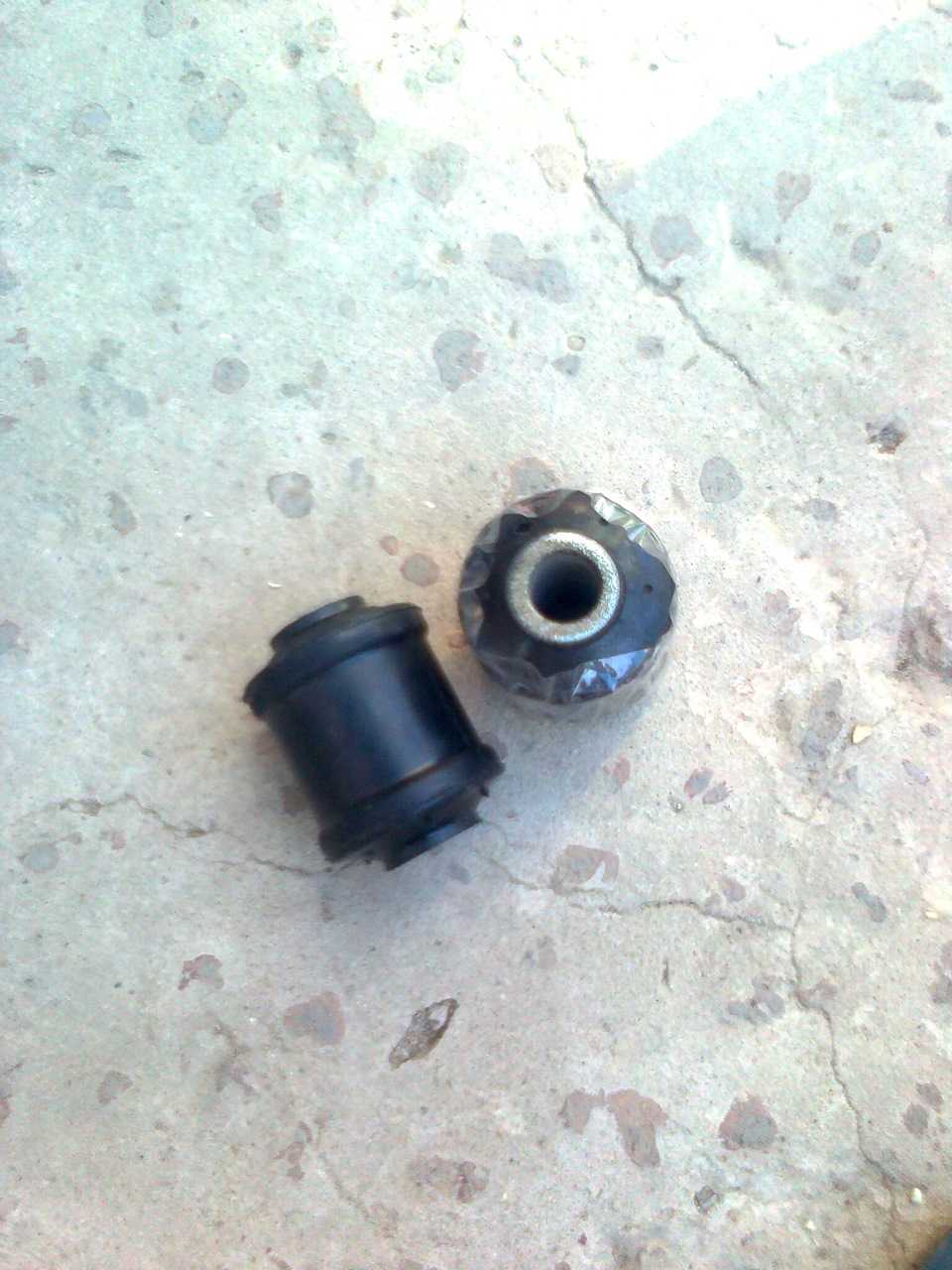

Купили сайлентблоки, Шарниры растяжки передней подвески («Ромашки»), а так же втулки стабилизатора и стойки стабилизатора поперечной устойчивости (в народе «Яйца»).

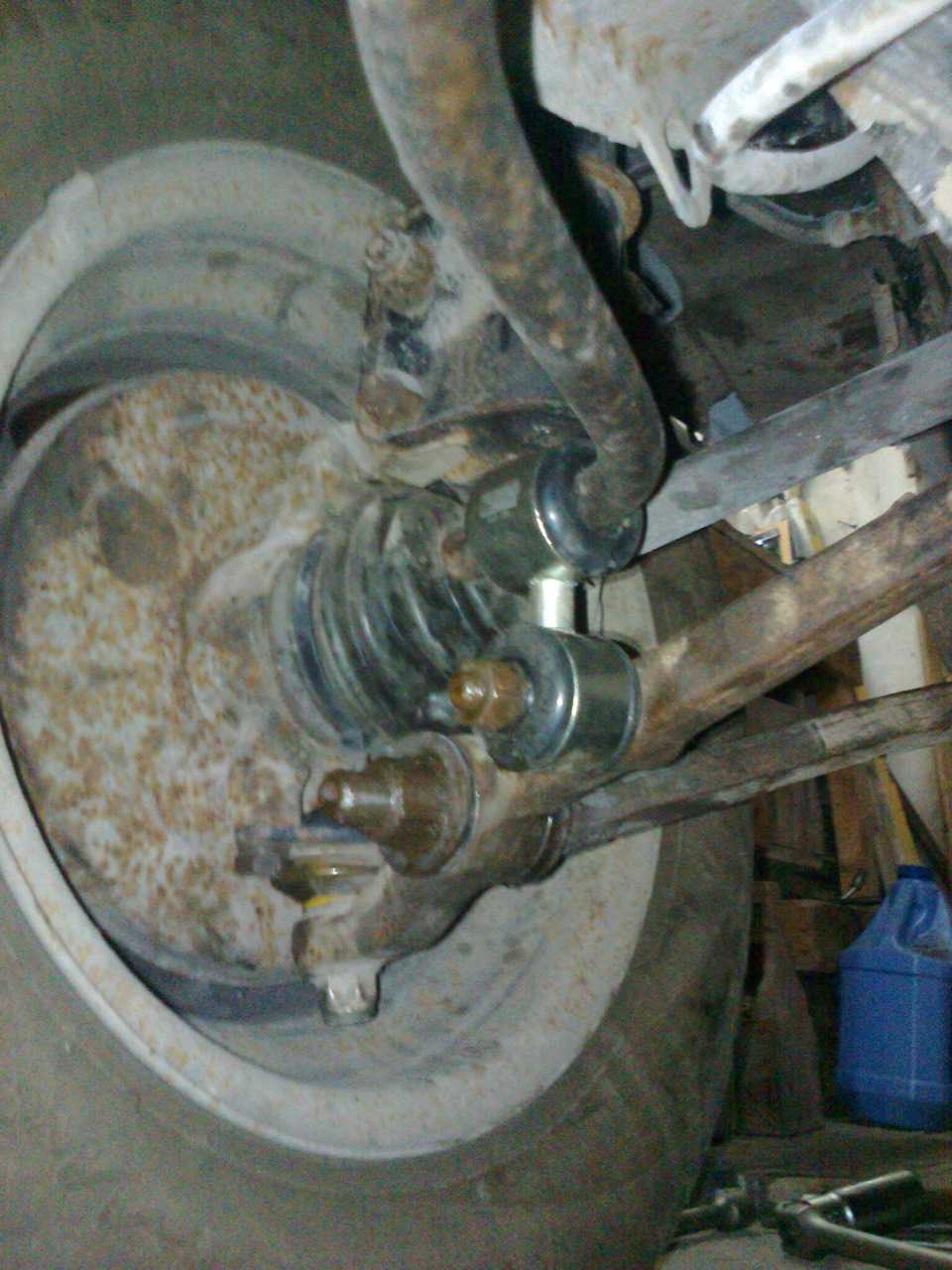

Загоняем авто на яму и фиксируем его. Безопасность превыше всего.Сначала рекомендую все болты и гайки залить WD-40 и дать откиснуть.

Далее срываем гайки рычага, растяжки и «яиц». Если гайку растяжки открутить не получилось, то можно открутить краб и открутить растяжку после, уже в более удобных условиях.Далее, поднимаем авто, снимаем колесо, откручиваем 2 болта шаровой, откручиваем и снимаем «яйцо», откручиваем гайку растяжки, болт рычага и снимаем рычаг.

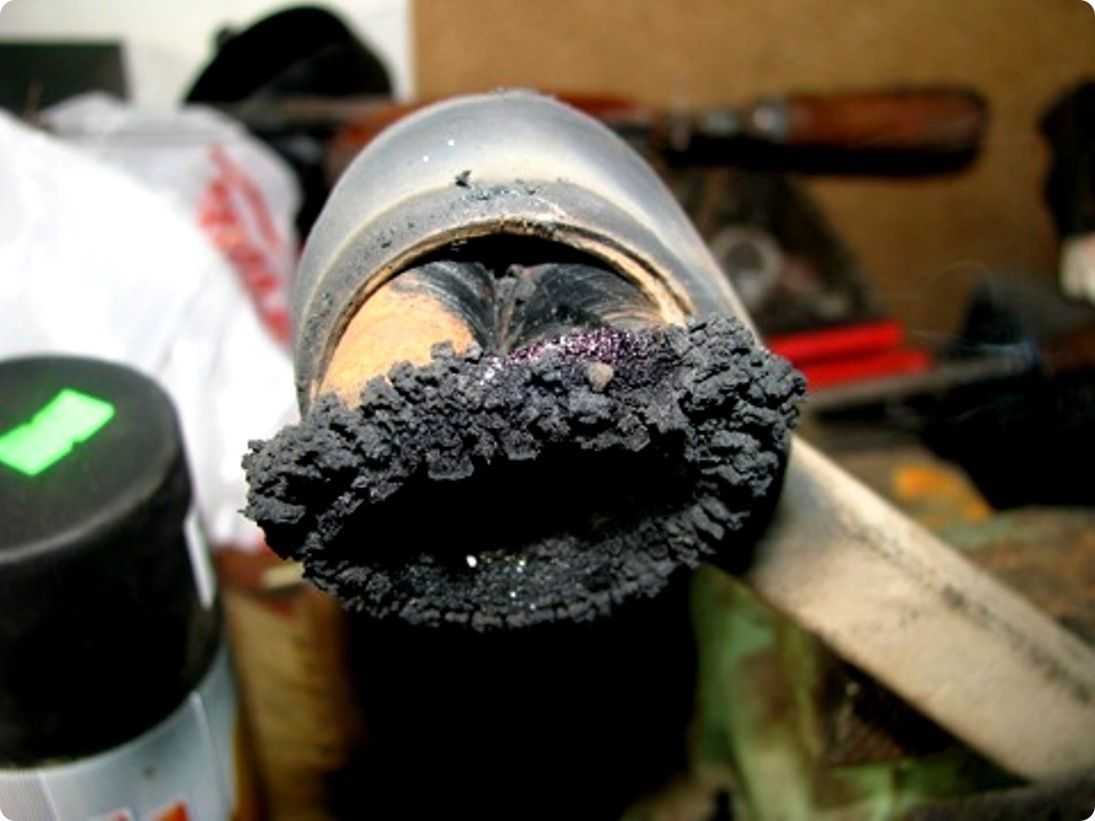

Так, теперь необходимо избавиться от старого сайлентблока. Тут несколько вариантов:1. Выжечь горелкой.2. Высверлить.3. Использовать специальный съемник.4. Проявить смекалку.

Так как ни дрели, ни горелки, ни съемника у меня не было, я выбрал 4-ый пункт. Срезал одну сторону сайлентблока ножом и выбил его молотком.

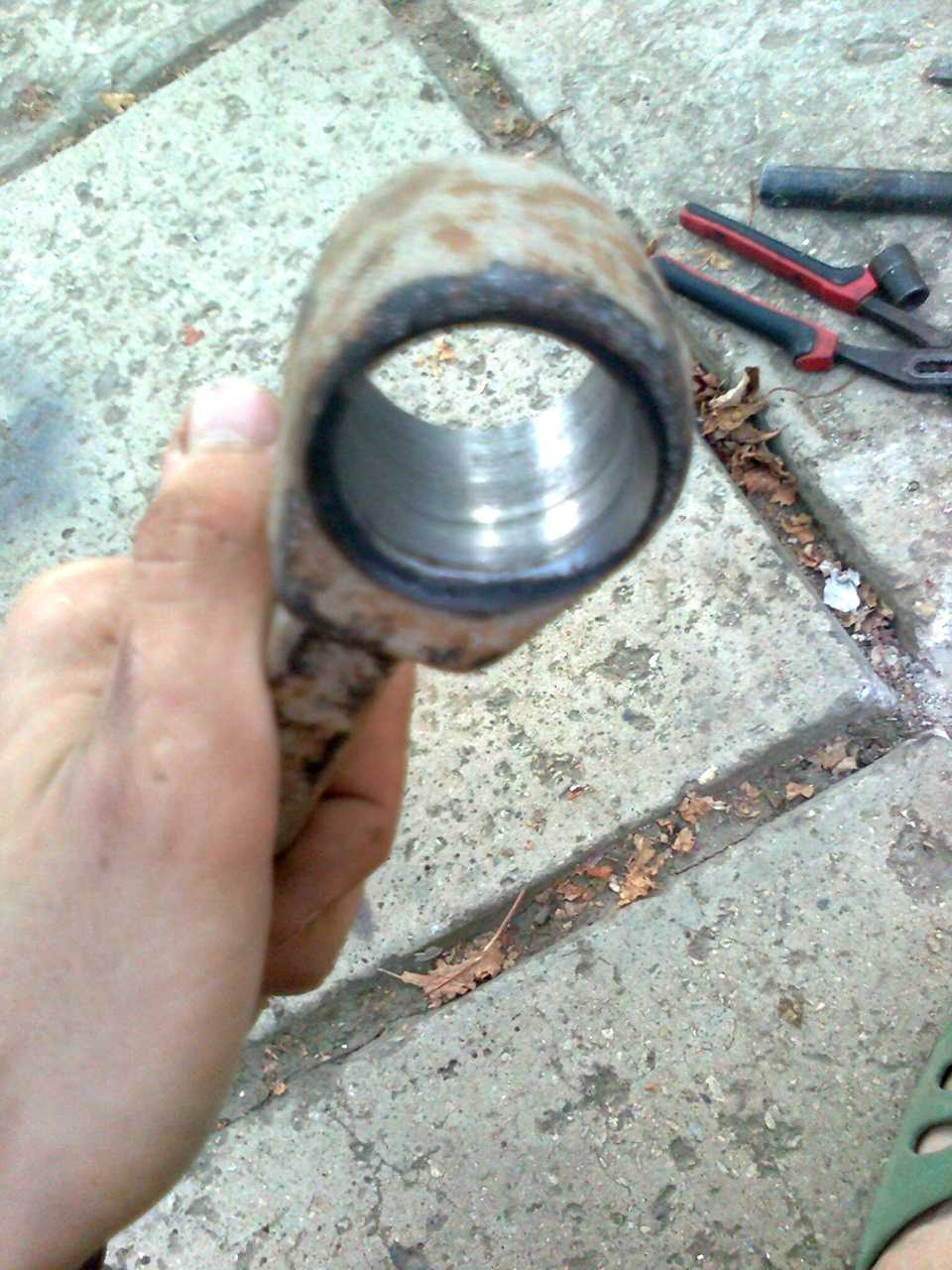

После необходимо зачистить посадочное место от ржавчины и грязи, иначе новый сайлентблок не получиться запрессовать на место.

Вот. Теперь надо запрессовать новый сайлентблок на место. Тут тоже есть несколько вариантов:1. Использовать специальный съемник.2. При помощи тисков.3. Проявить смекалку.

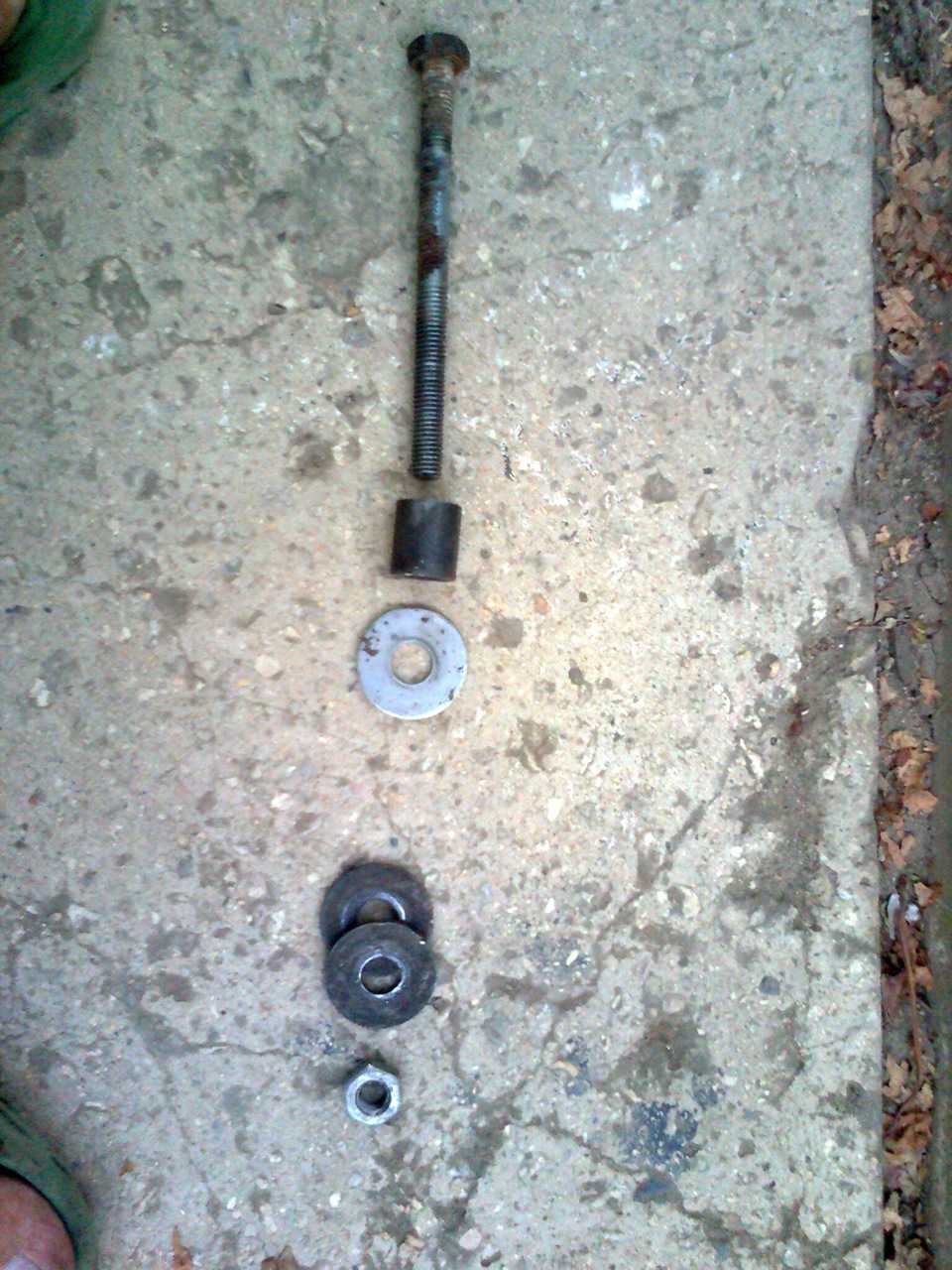

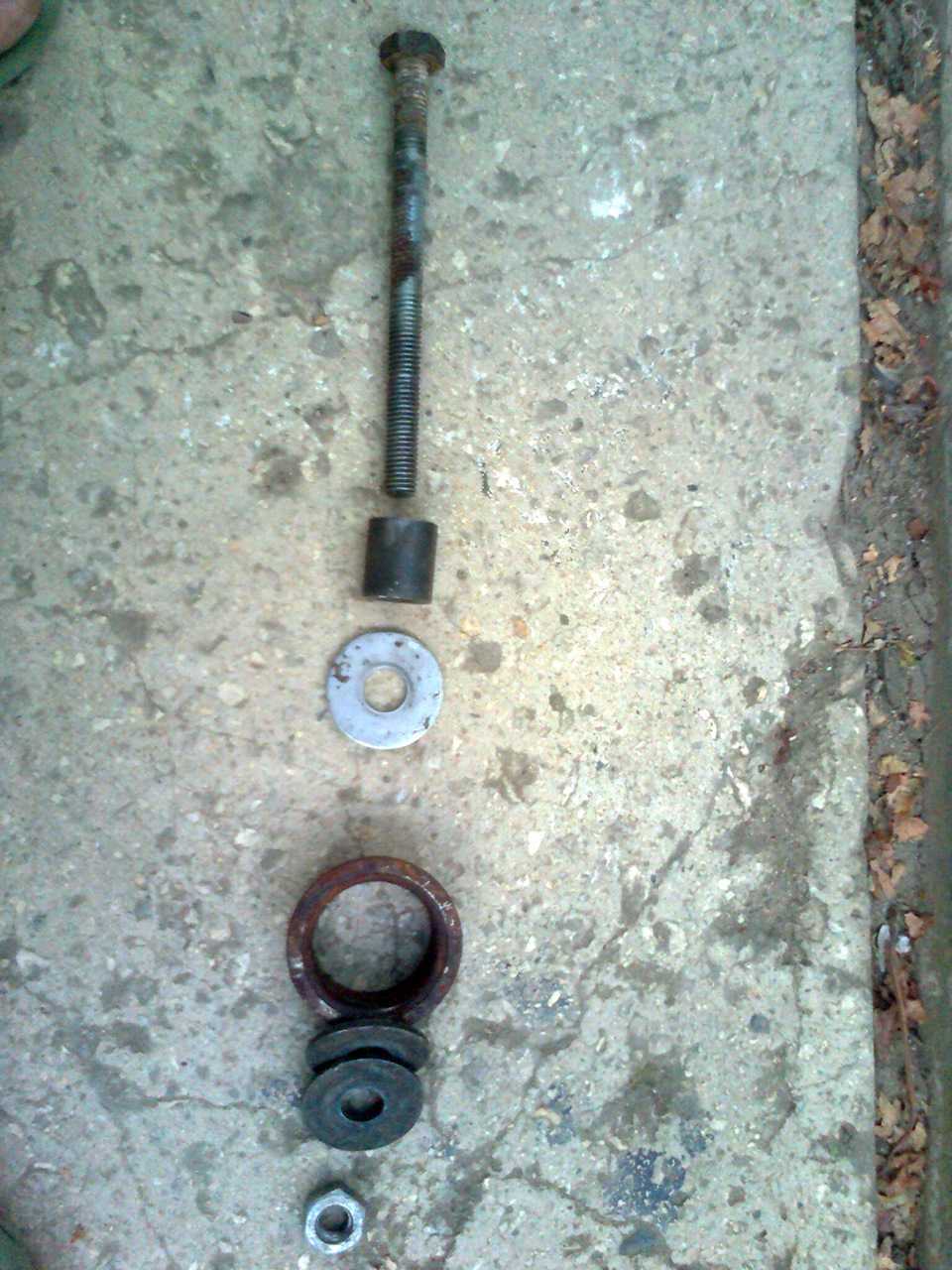

Тут тоже я выбрал 3-тий пункт. Воспользовавшись смекалкой я собрал вот такой съемник.

Далее смотрим как им пользоваться на фото:

Перед сборкой смазываем проушину рычага и сайлентблок жидким мылом или моющим средством. Пользоваться солидолом, литолом или маслом нельзя, т.к. резина не маслостойкая и быстро станет грубой и потрескается.Чтобы запрессовать сайлентблок необходимо отверткой заправить буртик в отверстие. С первого раза может не получиться, придется помучатся.

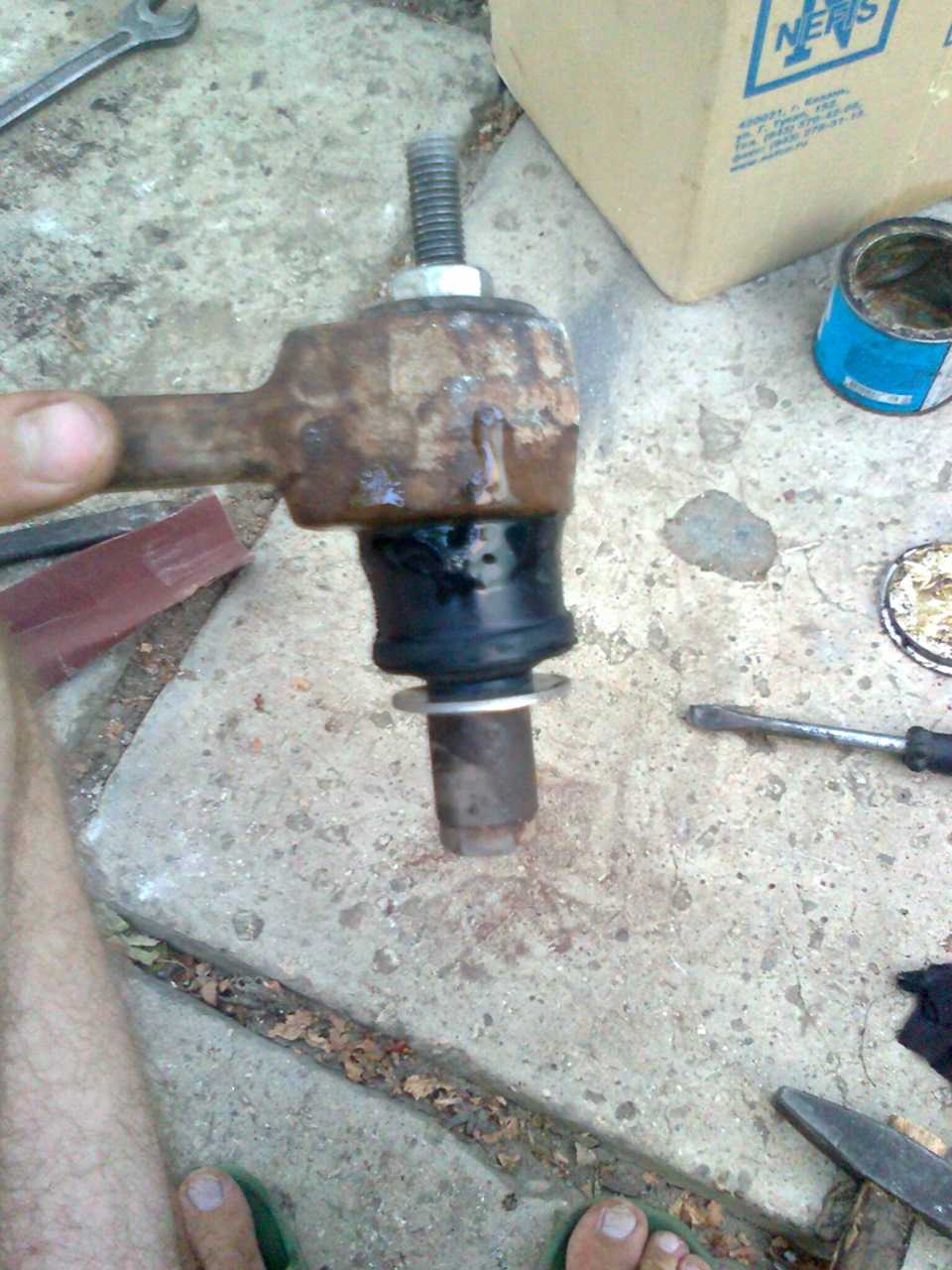

Закручивая болт, запрессовываем сайлентблок и где то на половине он упрется в шайбу съемника. И тут съемник был модифицирован:

Чтобы посадить сайлентблок на место надо использовать какую нить трубку. Мне на глаза попалось внутреннее кольцо ступичного подшипника (см. фото выше). Оно как раз подходит. Запрессовываем сайлентблок до конца, не забывая смазывать его мылом.

Теперь меняем ромашки. Старые выбиваем зубилом. У меня они рассыпались на 2 части.

Чистим посадочное место, смазываем литолом и забиваем новые на место.

Ставим рычаг на место.Наживляем все болты, болты шаровой затягиваем сразу.

ВНИМАНИЕ! БОЛТЫ ЗАТЯГИВАТЬ НА ПОДНЯТОЙ МАШИНЕ КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО. В ПРОТИВНОМ СЛУЧАЕ ПРИ ОПУСКАНИИ АВТО САЙЛЕНТБЛОКИ МОЖЕТ ПОРВАТЬ

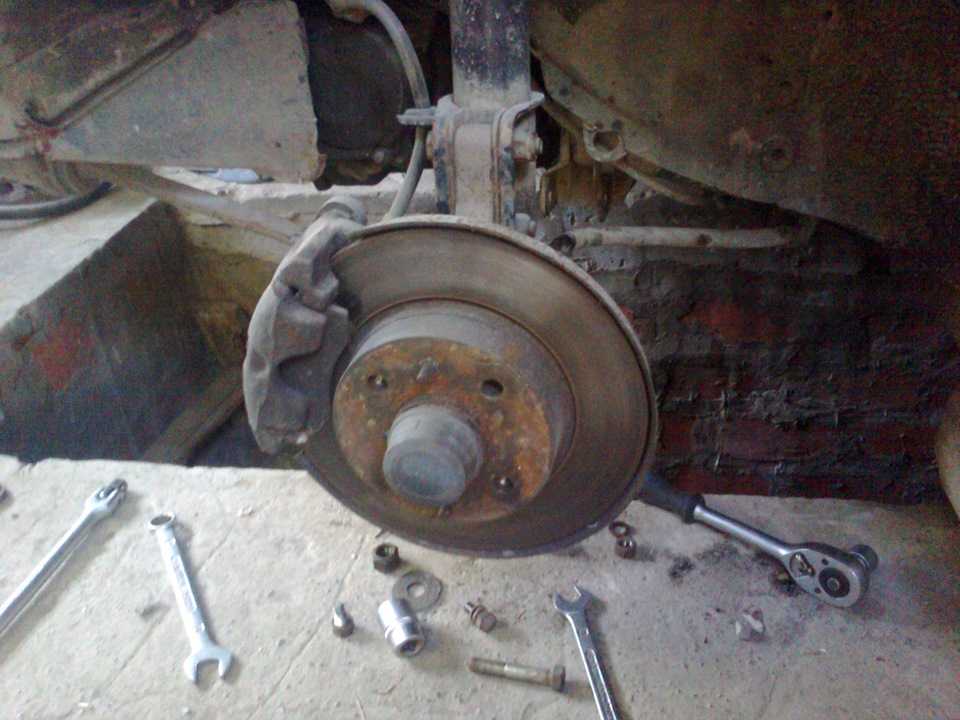

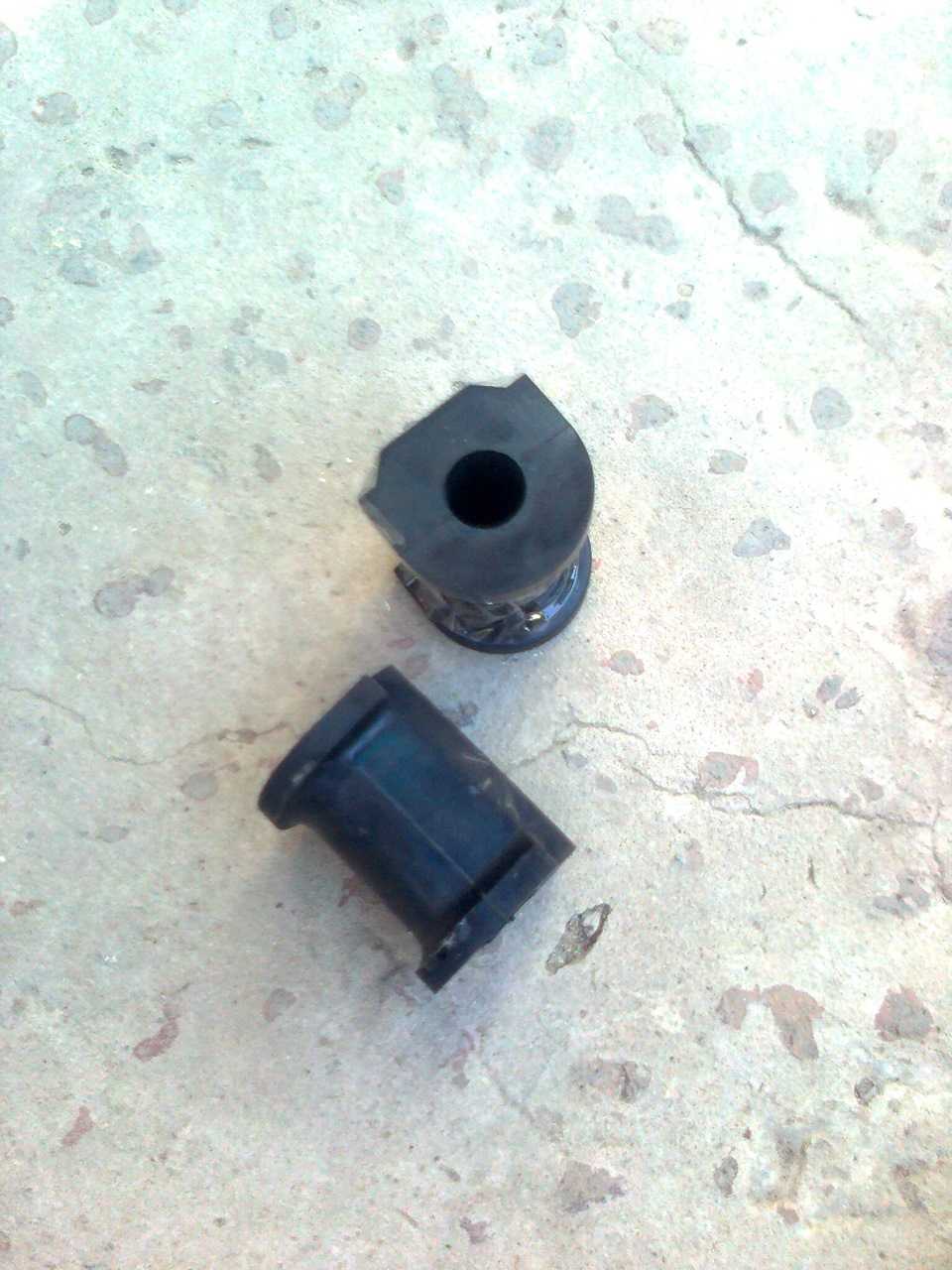

Ставим колесо, опускаем авто и затягиваем все болты. Попутно меняем втулки стабилизатора и ставим «яйца».

После ремонта рекомендуется сделать развал-схождение.

Думаю что запись окажется кому нить полезной.Спасибо за внимание_))

Особенности выбора сайлентблоков

Для проведения работ сначала нужно купить новые элементы. Для ВАЗ-2109 следует подбирать шарниры по каталожному номеру (2109-08-054)

При покупке важно не перепутать с шарнирами для модели 2110, поскольку размер сайлентблока задней подвески ВАЗ-2109 отличается (они по диаметру немного меньше). Хотя вполне возможна установка и «десяточного» элемента, но запрессовать его будет несколько сложнее

размер сайлентблоков задней подвески ваз 2109

Что касается передка, то можно приобрести рычаги передней подвески ВАЗ-2109 в сборе (с сайлентблоками) и установить их. Но экономически это не целесообразно, поскольку рычаги стоят значительно дороже, чем резинотехнические элементы. И хоть замена сайлентблоков – операция более трудоемкая в сравнении с заменой рычага, но ремонт обойдется во много раз дешевле.

резиновые сайлентблоки и полиуретановые

Что касается выбора шарниров по используемому эластичному материалу, то сайлентблоки на ВАЗ можно купить как резиновые, так и полиуретановые. Последние отличаются более длительным сроком эксплуатации, но они – жестче и стоят дороже. Но в целом, решать, какие элементы приобретать придется самому автовладельцу.

Отметим, что покупать шарниры следует только хорошо себя зарекомендовавших производителей – SS20 ДААЗ Corteco и др.

Применение сайлентблоков

Сайлентблоки устанавливаются на ходовой части всех автомобилей, так как это самый надежный и экономичный способ борьбы, с различного рода деформациями, вибрациями и нагрузками ударного характера, возникающими в процессе эксплуатации.

На автомобилях семейства ВАЗ (2108, 2109, 21093, 21099; ВАЗ 2110, 2111, 2112, 2113, 2114, 2115; Калина ВАЗ 1117, 1118, 1119; Приора ВАЗ 2170, 2171, 2172; Гранта ВАЗ 2190, и их модификаций), из-за конструктивных особенностей, сайлентблоки установлены на следующих узлах подвески:

— передний, нижний рычаг (основное крепление к кузову через сайлентблок, крепление к рычагу продольной тяги);

— стабилизатор (крепление к кузову, крепление к рычагу через стойку стабилизатора, основанную на двух сайлентблоках);

— верхняя опора передней стойки (подшипник закреплен на сайлентблоке, для гашения ударов);

— крепление передней продольной тяги (“краб”);

— задняя балка (крепления к кузову)

— задние стойки (верхняя и нижняя точки крепления)

— используются во множестве различных, не относящихся к ходовой части, узлах автомобиля (подушки двигателя. механизм переключения передач и другие);

Ресурс сайлентблоков, способы их проверки

Срок службы сайлентблоков зависит от условий эксплуатации автомобиля. Если авто используется на дорогах с хорошим покрытием, то шарниры способны отходить до 100 тыс. км пробега.

А вот постоянные поездки по дорогам с плохим дорожным покрытием (ямы, ухабы и т. д.), которых у нас – очень много, значительно сокращает ресурс изделия, и его замена может потребоваться уже через 40-50 тыс. км.

Основными признаками сильного износа резинометаллических шарниров является ухудшение управляемости авто, вибрации на руле, стуки со стороны арок колес во время движения по неровностям.

Проверить состояние сайлентблоков не сложно. Вначале следует просто осмотреть их, а точнее, видимые части резиновых элементов.

Если видно, что резиновый слой «разлезся», на нем видны трещины, то такой шарнир уже полноценно не выполняет свои функции.

Дополнительно можно пораскачивать монтировкой элементы подвески, в которые установлены сайлентблоки. Большая амплитуда колебаний узла и стуки в нем указывают на критический износ шарнира и надобность в его замене.

Передний рычаг

Выполнить замену сайлентблоков на переднем рычаге подвески автомобиля ВАЗ 2114 по силам и собственными руками. Для этого старайтесь строго придерживаться предложенной нами инструкции.

1. Разместите автомобиль на смотровой яме.
2. Снимите защиту двигателя, если таковая имеется.

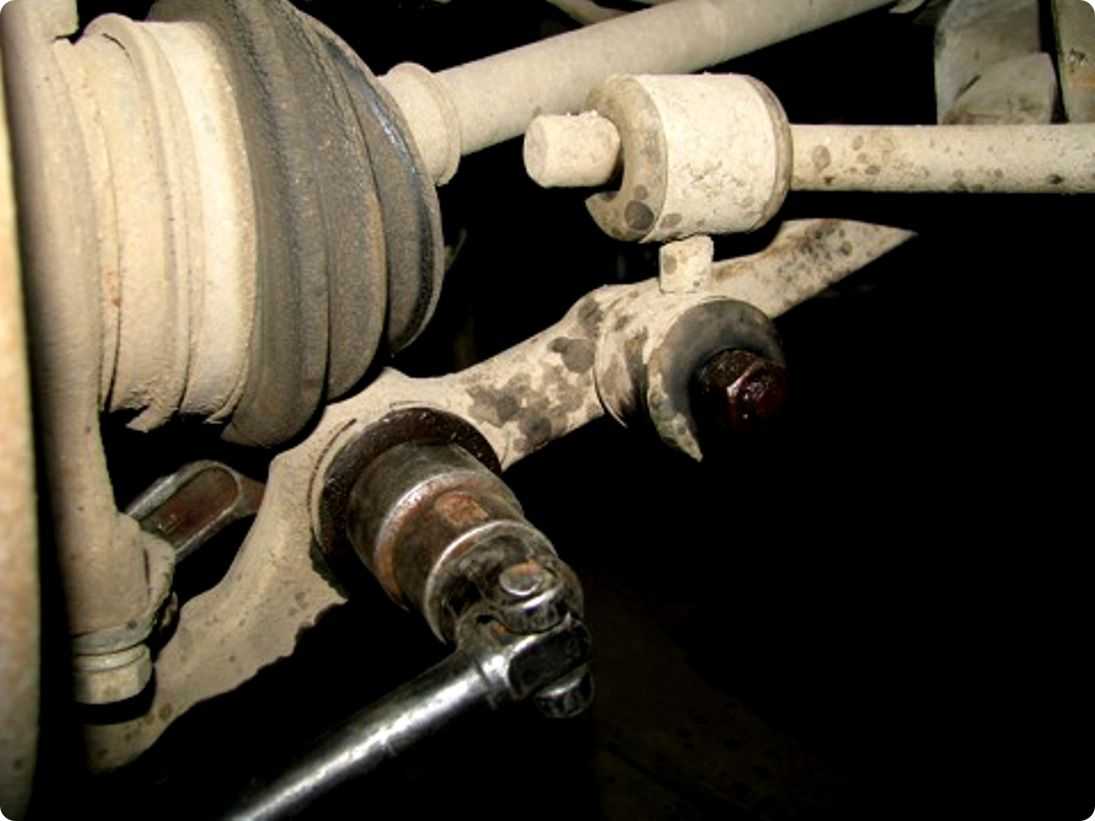

3. Открутите гайки болтов с передних рычагов.

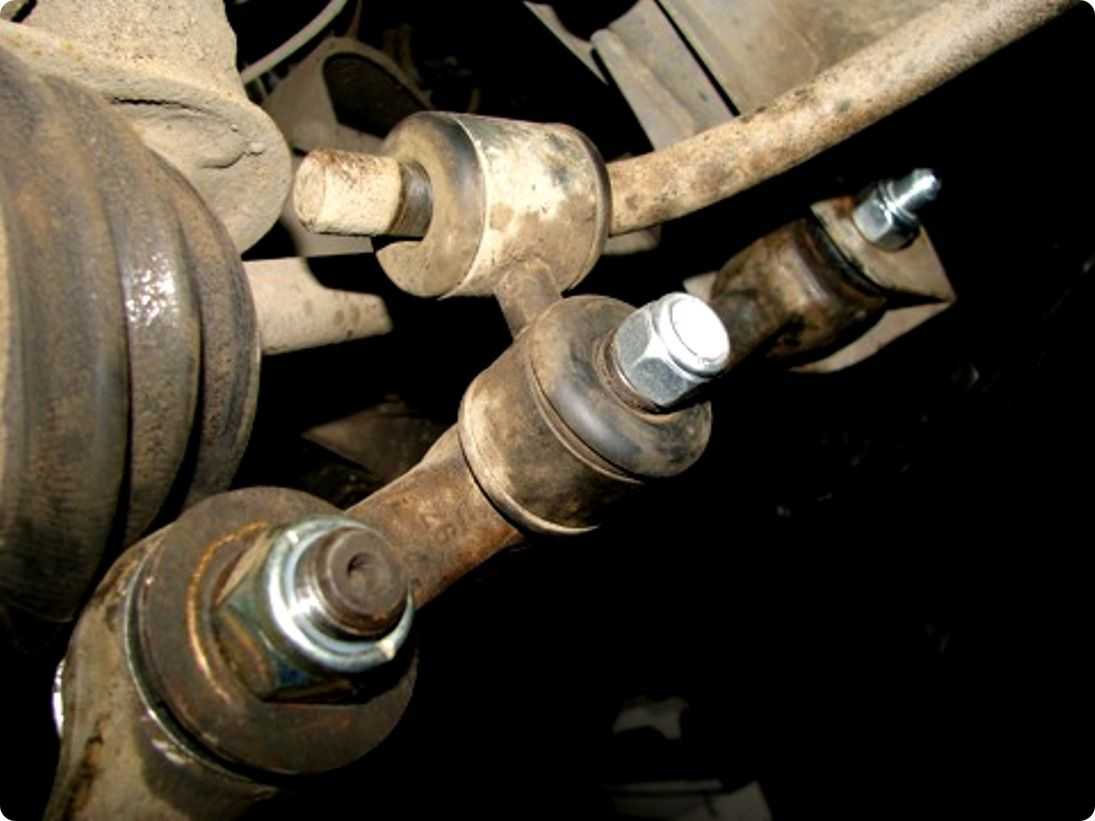

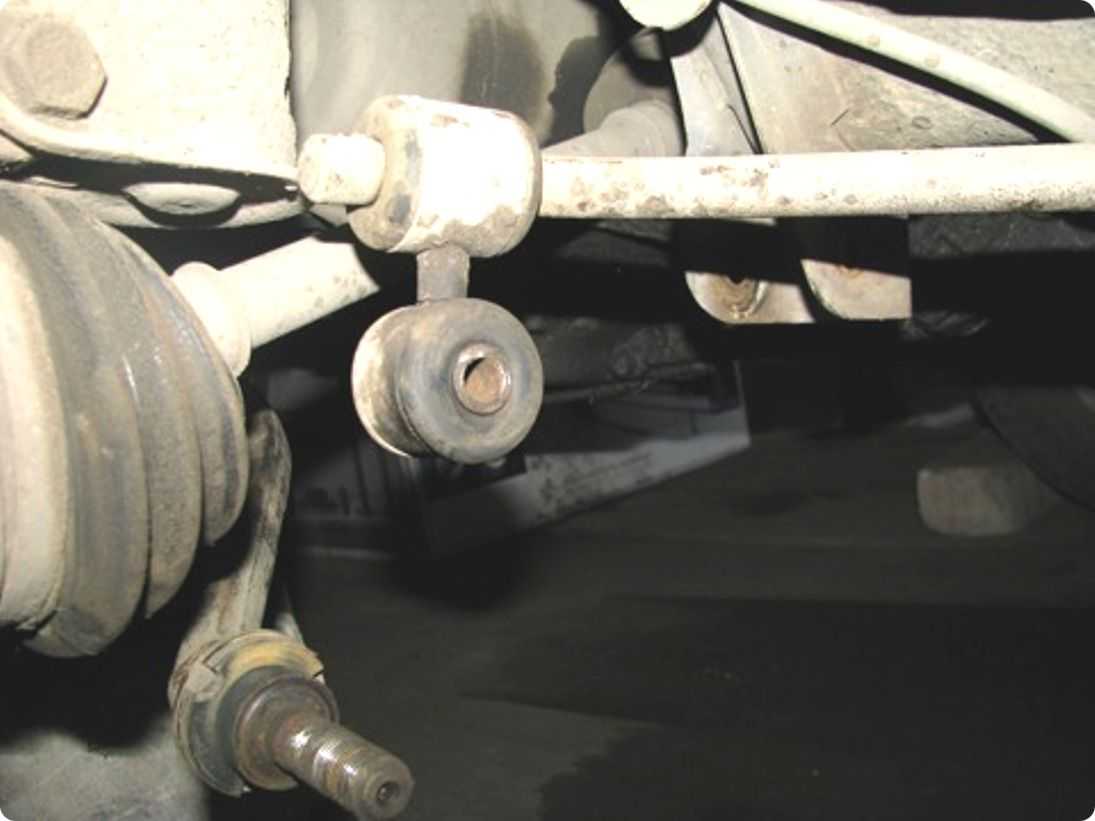

4. Ключом на 17 следует демонтировать крепеж стойки переднего стабилизатора, который фиксирует его с рычагом.
5. Выбейте болт.
6. Ослабьте болты крепления колес, поднимите автомобиль с помощью домкрата и снимите колеса.
7. Ключом на 24 демонтируется гайка растяжек. Чтобы не пришлось прикладывать огромное усилие, предварительно очистите крепежный элемент с помощью металлической щетки и обработайте составом WD40. Это должно помощью открутить полностью эту гайку.

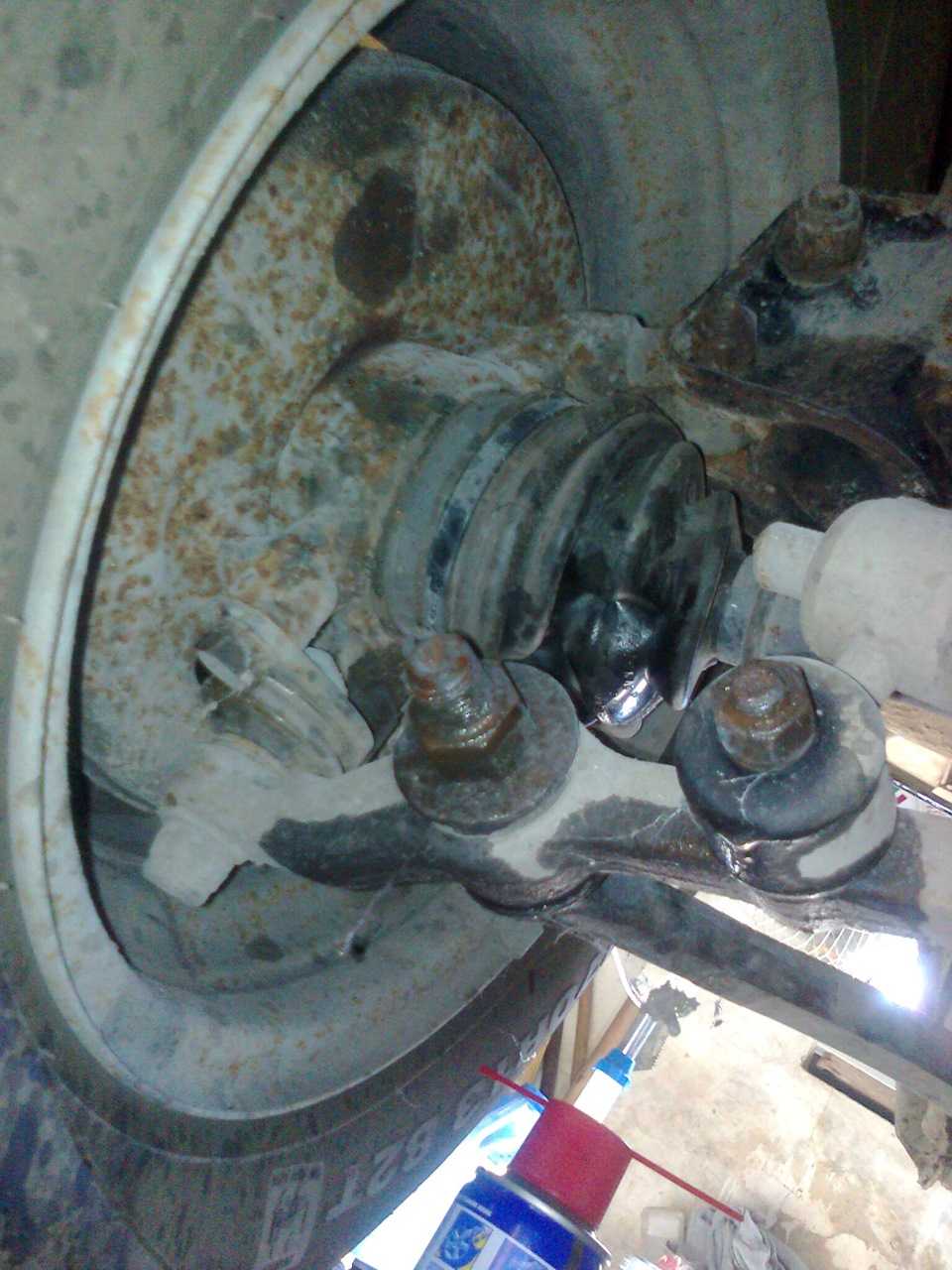

8. Затем открутите два болта шаровой опоры от поворотного кулака, чтобы снять рычаг.
9. С указанной гайкой часто возникают проблемы. Редко удается ее с легкостью снять. Хороший выход из ситуации — снятие рычага с крабом и растяжкой. Для этого немного ослабьте гайку растяжки возле краба, демонтируйте три болта крепления краба и кузова. Теперь снимайте весь узел и в более удобном положении приступайте к откручиванию проблемной гайки. Самый крайний метод — нагрев или применение зубила.
10. Вам удалось снять рычаг. Первым делом замените сайлентблок растяжки. Демонтаж старого элемента выполняется с помощью самого обычного зубила. Проушины обязательно зачистите, возьмите новый подходящий сайлентблок.
11. Дело за тисками. Сайлентблоки запрессовываются поочередно в ваш рычаг. Усадить элемент полностью обычно не получается, потому рычаг следует поместить на ровный пол или прочный стол. Насаживать сайлентблок предстоит при помощи молотка. Нескольких точных и достаточно сильных ударов должно хватить.
12. Использовать метод без применения тисков очень рискованно. К таким мерам прибегают или уверенные в себе специалисты, или те, кто не против поэкспериментировать со своим автомобилем.
13. Теперь меняем на переднем рычаге. Первоочередная задача — избавиться от старого сайлентблока. Если он был полностью разбит, вам достаточно будет просто извлечь втулку и достать оставшиеся резиновые элементы сайлентблока из проушин.
14. Если этот метод не актуален, сайлент придется выпрессовать. Съемник у вас уже есть.
15. Новый элемент предварительно обрабатывается водой, разбавленной с любым мыльным средством, гелем для посуды или простым жидким мылом.
16. Используйте инструмент для запрессовки, чтобы поставить новую деталь на свое законное место.
17. Стяжку болтов крепления следует выполнять постепенно. Сайлентблок может подкручиваться при этом, потому старайтесь придерживать его отверткой.
18. Увы, процесс замены сайлентблоков на переднем рычаге заметно сложнее, нежели в случае с растяжкой.

Инструменты и материалы

Из инструментов вам потребуется:

• Накидные ключи (возьмите сразу полный набор);
• Торцевые ключи;
• Тиски;
• Зубило;
• Молоток;
• Съемник;
• Сайлентблоки.

Есть несколько важных нюансов:

1. Брать сайлентблоки из ремкомплектов, предназначенных для моделей 2108-2112. настоятельно не рекомендуется. Вы просто зря потратите деньги, поскольку они не подходят для четырнадцатой модели ВАЗ.

1. Съемник проще всего приобрести в магазинах авто запчастей. Но можете попросить его у знакомых.

1. Устройство для впрессования нового сайлентблока можно изготовить самостоятельно. Для этого потребуется болт М12 на 170 миллиметров, втулка, шайба и высокая гайка. Но если есть возможность воспользоваться полноценным, настоящим инструментом, поступите именно так.

1.Какие инструменты нужны для замены сайлентблоков передних рычагов на отечественных автомобилях VAZ (ВАЗ): ВАЗ2109, ВАЗ 2110, ВАЗ 2114, ВАЗ 2115, ВАЗ 2119 Калина, ВАЗ 2170 Приора, ВАЗ Гранта, ВАЗ он-До?

·Торцевые и накидные ключи (17,19,24);

·Тиски;

·Молоток или кувалда;

·Зубило;

·Металлический стержень;

·Устройство для запрессовки сайлентблоков;

К выбору сайлентблоков нужно подойти серьезно. Обычно идут нарасхват сайлентблоки фирм «СЭВИ» и «Балаково», которые обладают хорошим качеством и надежностью.

1.Первым делом найдите хорошую смотровую яму или подъемник.

2.Затем необходимо открутить гайки крепления передних рычагов с помощью торцового ключа.

3.Открутить гайки крепления стойки стабилизатора.

4.Снимаем колесо.

5.Ключом на 24 с хорошим рычагом откручиваем гайки растяжек (для удобства используйте WD-40). Обычно эту гайку открутить очень сложно и для этого потребуется много усилий. Поэтому для облегчения задачи используйте трубу для приложения хорошего усилия от «рычага».

6.Открутить два болта и снимаем шаровую опору с поворотного кулака и снимаем рычаг.

7.После снятия рычага необходимо демонтировать старые сайлентблоки.

8.Зачистить проушину рычага.

9.С помощью тисков запрессовываем новые сайлентблоки в рычаг.

1.1.1.Замена салейнтблокапереднего рычага

·Снять старый сайлентблок (выпрессовать);

·Новый сайлентблок тщательно смазываем мыльной водой и запрессовываем.

·Стягиваем болт аккуратно и без спешки. Если край сайлентблока подворачивается, поправьте его отверткой.

Источники

• http://luxvaz.ru/vaz-2114/36-zamena-saylentblokov.html
• http://www.autoezda.com/remauto/946-zamena-sailentblokov-vaz.html

Замена сайлентблоков задней подвески

Если во время движения автомобиля слышится скрип, щелчки, вероятно, пришло время заменить старые сайлентблоки задней подвески на новые. В любом случае происходит замена, если произошло растрескивание резины либо изменение ее заводской формы.

Перед установкой любой автозапчасти необходимо ее сначала смазать техническим маслом или жидким моющим средством.

Сначала задняя часть у ВАЗ-2115 вывешивается, и железный трос стояночного тормоза отсоединяется от кронштейна и балки. Далее откручивается болт крепления задней балки от кронштейна двумя ключами на 19. Если открутить не представляется возможным, то можно срезать его болгаркой, зубилом или при помощи аналогичного болта. На место старого болта необходимо поставить новый.

В зазоре между задней балкой и кузовным отсеком вставляется деревянный брусок или дощечка, который будет удерживать конструкцию в оттянутом положении. Теперь от центра машины съемником подшипников ступиц или кусочками металлических труб спрессовывается сайлентблок. Новую деталь сайлентблока с усилением вдавливается в чашу съемника и обрабатывается любым моющим раствором.

Передняя подвеска ваз 2109 схема.

На первом фото представлена ходовая часть автомобиля ВАЗ 21099, типичная для переднеприводных авто, производившихся в 80-х годах прошлого века. Ниже вы найдете изображение передней подвески типа «Макферсон» с телескопическими стойками и поперечными рычагами с растяжками и стабилизатором. Задняя подвеска ВАЗ «Спутник» имеет амортизаторы, расположенные внутри витых пружин, и продольные рычаги, соединенные между собой упругой балкой.

Схема передней подвески ВАЗ «Спутник-Самара».

На данной схеме не обозначены растяжки и передний стабилизатор.

Среди методов определения неисправностей визуальный способ хорош тем, что позволяет определить незначительные повреждения деталей задолго до того, как они приведут к серьезной поломке

В этом случае не потребуется экстренный ремонт передней подвески, а самое важное — не возникнет риск создания аварийной ситуации.

1. Сначала загоните машину на подъемник или яму. Если это невозможно, поднимите передок авто домкратом. Не забудьте поставить автомобиль на ручной тормоз и подставить опоры под задние колеса.
2. Для удобства снимите передние колеса.
3. Внимательно осмотрите защитные чехлы шарниров равных угловых скоростей, шаровых опор, а также подушки стабилизатора и сайлентблоки. При обнаружении разрывов, трещин и одностороннего выпирания резины замените поврежденные детали.
4. Осмотрите металлические детали на наличие трещин и прогибов. При обнаружении проблем поставьте новые запчасти.
5. Посмотрите, нет ли подтеков масла на стойках. Если они есть, смените амортизаторы или стойки целиком.
6. Осмотрите буфер сжатия и пружину на наличие трещин. Замените их, если необходимо.
7. Измерьте расстояние А (на вышеуказанной схеме) между опорным диском и рычагом передней подвески. Если при покачивании ходовой расстояние увеличивается на 0,8 миллиметра и более, смените шаровую опору.
8. Покачайте ступицу вправо-влево и вверх-вниз. Если она раскачивается и слышен стук — предстоит ремонт авто, придется заменить подшипник ступицы.

Если же не хотите терять время зря, сделайте небольшой тюнинг — установите во время диагностики передний стабилизатор от Лады Приоры. Он прекрасно подходит для ВАЗ 21099. С ним ходовая часть вашей машины станет более жесткой, но зато улучшится устойчивость автомобиля на больших скоростях.

Источники

• http://avtooverview.ru/remont/zamena-sajlentblokov-na-vaz/
• http://lada-na-remont.ru/remont/vaz-2109/46-perednyaya-podveska-vaz-2109-skhema
• http://expertvaz.ru/21099/remont-hodovoy-chasti-podveski-peredney.html

Меняем сайлентблоки передней подвески ВАЗ 2109

Из представленной статьи мы узнаем, как поменять сайлентблоки на ВАЗ 2109 вернее нижнего рычага передней подвески. Сразу можно отметить, что замена салейнтблоков не приятное занятие и относится к категории повышенной сложности. Но если приноровится и понять, как это делается, то проблем возникнуть не должно.

ЗАМЕНА ПЕРЕДНИХ САЙЛЕНТБЛОКОВ ВАЗ 2109, нам понадобится такой инструмент:

Новые сайлентблоки ВАЗ 2109.

Мыльная вода (моющее средство или жидкое мыло).

Газовая горелка или другой источник огня.

Кусок трубы такого диаметра, чтобы в него свободно входил сайлентблок.

Зубило и молоток.

Работу лучше всего проводить на смотровой яме или подъемнике.

Итак, поехали. Замена сайлентблоков ВАЗ 2109 начинается, как и любая другая работа с разборки и демонтажа.

Открутите нижний рычаг. Для этого открутите, используя головку с удлинителем: гайку растяжки, гайку крепления к кузову, а также стойку стабилизатора и два болта шаровой опоры. Потребуется не мало усилий для того чтобы сорвать прикипевшие и заржавевшие гайки, если не выходит, используйте WD-400 или погрейте соединение. В случае если гайка растяжки не откручивается даже после всех выше предложенных способов, открутите краб, затем зажмете его в тиски и повторите попытку.

Далее зажмите в тисках снятый рычаг и при помощи лампы или факела попробуйте выжечь старый сайлентблок из посадочного гнезда. Если вам данный способ не подходит, тогда вам придется выпрессовывать сайлентблок, используя специальный съемник или те же тиски, но при помощи огня это сделать проще и быстрее.

После того как сайлентблок немного прогорел, извлеките его при помощи отвертки или зубила, он должен легко выйти.

Когда все готово, можно начинать замену сайлентблоков передней подвески на новые. Для этого понадобится мыльная вода, хорошенько обработайте мыльным раствором посадочное гнездо, затем установите новый сайлентблок как показано на фото и легонько, помогая отверткой, начинайте запрессовывать его в отверстие. Можно также нанести неразбавленное жидкое мыло прямо в отверстие, тогда сопротивление будет намного меньше. С первого раза может не получиться, но не спешите отчаиваться, посмотрите, что и где «не пускает», заправьте, используя лопатку, добавьте мыла и снова приступайте к работе.

Когда сайлентблок войдет наполовину, уберите трубу и дожмите все до конца. Будьте внимательны, не спешите, чтобы не «закусить» резиновый сайлентблок, или не установить его наперекосяк. Не забывайте про мыло, добавляйте его по больше.

Когда дожали до предела, проверьте, одинаково ли выступает сайлентблок с каждой стороны. У вас должно выйти примерно так, как показано на картинке.

Теперь пришло время заменить сайлентблок рычага «ромашки». Здесь все намного проще, срубите, используя зубило, старые, после чего установите новые на место. Используя все те же тиски, запрессуйте их в посадочное отверстие. При помощи молока и наставки произведите доводку.

С другой стороны все делается аналогично.

Финальную дотяжку гаек делайте, когда машина будет «на земле»

Выводы

Замена ромашек на автомобиле ВАЗ-2114 достаточно простой и не сложный процесс, с которым способен справиться каждый автомобилист. Конечно, если операция показалась слишком тяжелая, рекомендуется обратиться в автосервис, но не стоит терять деньги и время, когда можно сделать все своими руками.

Особое внимание стоит обратить на процесс подбора запасных частей, которые не всегда качественные.

Источники

• http://zubilovaz.ru/vaz-2109-zamena-rychaga-perednej-podveski
• http://prostovaz.ru/vaz-2109/algoritm-zameny-saylentblokov-peredney-podveski-vaz-2109.html
• http://carfrance.ru/zamena-sajlentblokov-vaz-2114-svoimi-rukami/
