И снова здравствуйте.Часто, очень часто натыкаюсь на записи здесь, в ВК о том, что печка в Весте плохо греет. Такие жалобы появились почти сразу с выходом седана на рынок. А в последнее время появились разные доработки отопителя и заслонок (к примеру — пружинка на заслонку).
Решил провести импровизированный тест печки в своем автомобиле.Зима у нас выдалась снежная, но не очень холодная (пока что)). После встречи Нового Года было тепло. А вот встаю утром, смотрю на градусник — а там ниже -10. Ну пора испытывать, а то двадцатника можно и не дождаться).

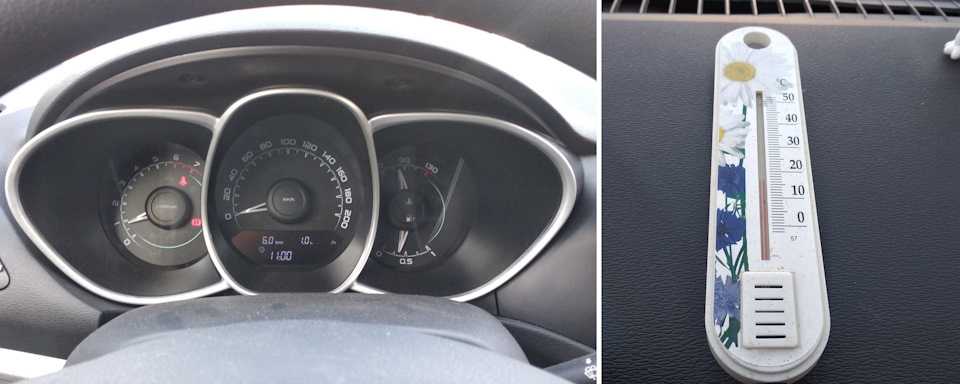

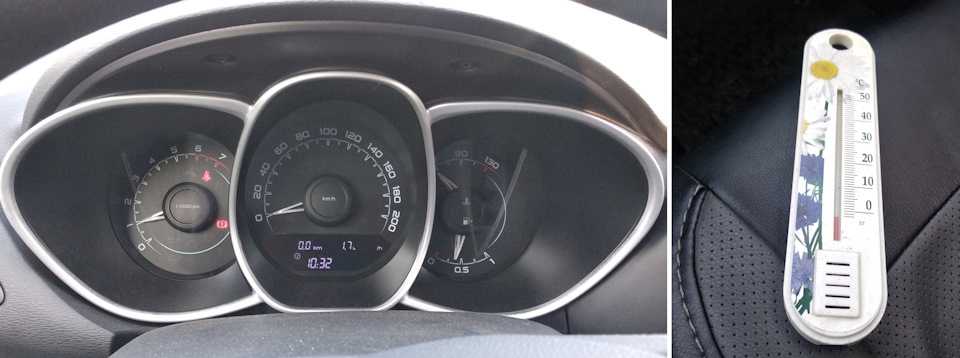

10.30. Термометр ниже нуля не показывает. Нет делений. Он довольно точный, но комнатный. В машине примерно -10.
10.38. Проехал 1.5 км. Температура двигателя уже около 70, из дефлекторов дует теплый воздух. В салоне пока прохладно.

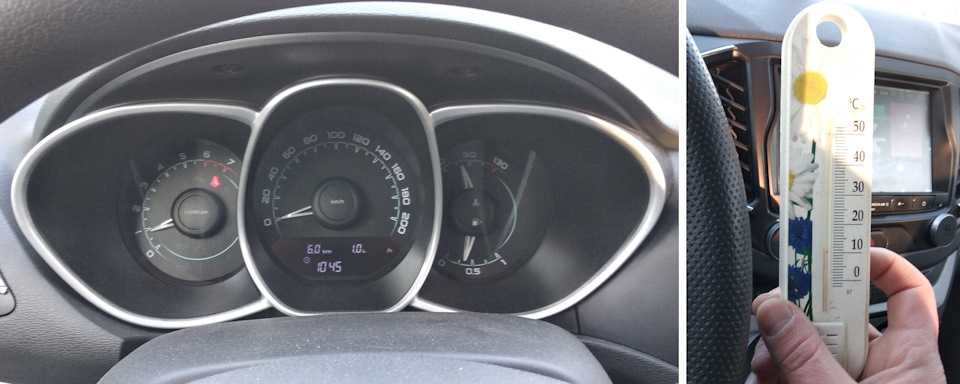

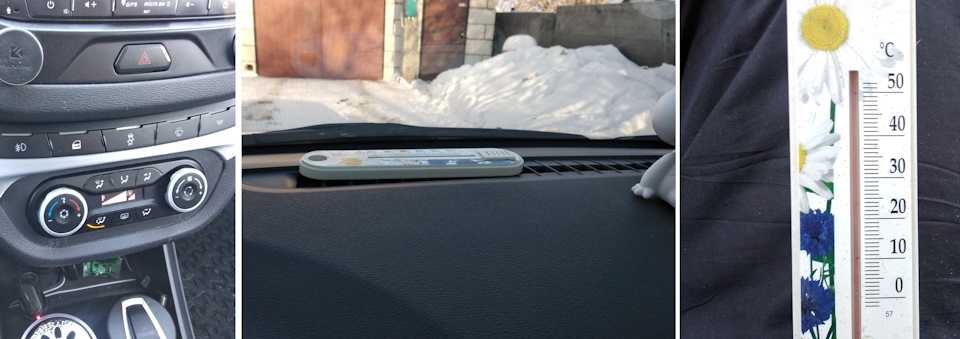

10.45. Проехал ровно 6км. Приехал во двор. С момента пуска 15мин. Термометр показывает в салоне +10. выходит, отопитель нагрел на 20 градусов.
Пробег: 24000 км
Как работает печка
От отопителя Лада Веста в сторону стекол, сидения и пола направлены воздуховоды. Регулировка воздуха в различных направлениях осуществляется центральными дефлекторами. Мощность тепла контролируется колесиком на отопительном приборе.
Тольяттинский завод по-новому подошел к обогреву нижней части салона автомобиля. Теперь сопло воздуховода расположено прямо над ступней правой конечности, а не сбоку, как раньше.

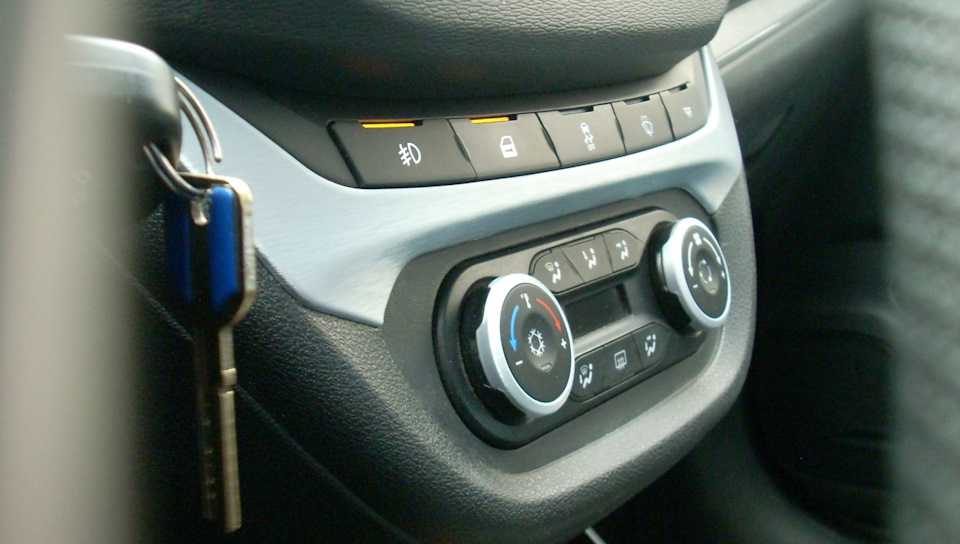

В зависимости от комплектации различается порядок управления печкой.
- Для «Классик» (без кондиционера) – левый регулятор ответственен за температуру воздуха, а правый – изменяет направление.
- Комплектация «Комфорт» имеет кондиционер. По сравнению с базовой версией здесь добавлена функция включения циркуляции.
- Для «Люкс» разработчики установили климат-контроль. Посредством режима Defrost MAX кондиционер включается самостоятельно. Также эта функция позволяет обогревать стекла и боковые зеркала.
Проверка вентилятора печки

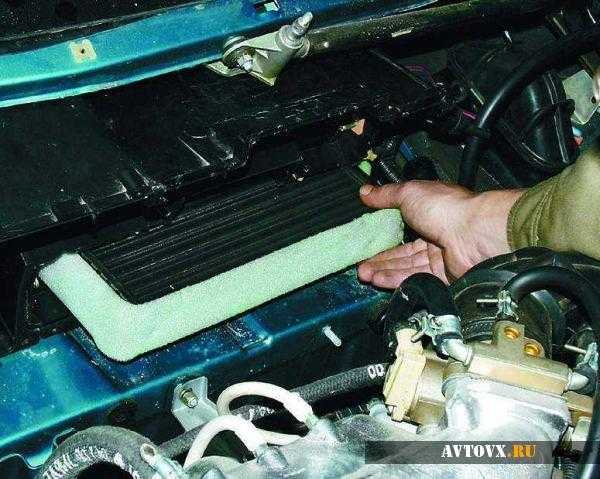

Фильтр салона Весты размещен над лопастями узла. Работа фильтрующего элемента заключается в сборе пыли, мусора, попадающих с улицы. Не исключено проникновение этих частиц внутрь вентилирующего устройства. Листья или камушки начинают вращаться внутри крыльчатки – вентилятор шумит.
- Чтобы его почистить, нужно сделать доступ к нему свободным;
- Для этого снимаем бардачок, вынимаем фильтрующий элемент;
- Теперь, с правой стороны корпуса печи находим механизм. Зажимаем лепесток, расположенный вверху, поворачиваем крыльчатку против часовой стрелки, вынимаем моторчик;
- Чистим мотор салфетками, ватными палочками. Одна из причин медленно работающего механизма – плотный слой пыли на стенках;
- Устанавливаем агрегат на место, собираем пластик салона.
Если вентилятор Лады не дует совсем – причиной может быть перегоревший предохранитель. Тогда ничего вам разбирать не нужно, достаточно заменить элемент цепи в блоке управления предохранителями.
Проверка заслонок печки
Как вы уже знаете, воздух в салон Лады Весты нагнетается электровентилятором через воздуховоды. Можно было бы гнать воздух напрямую, не используя воздушных патрубков. Однако, тогда невозможным бы стало регулировать скорости, направления воздушных потоков. Для упорядоченного движения воздушных масс используется заслонка распределения потоков воздуха, которая стоит между вентилятором и выходом из воздуховода. Последних на торпедо несколько, соответственно и заслонок столько же.
Как и любой механизм, заслонки, которые распределяют воздух, дают сбой. Чтобы его обнаружить, осуществим проверку на предельной мощности отопительного устройства Лады. Именно так, неисправность легче всего дает о себе знать.
Если объем поступающего газа не меняется при перемещении рычага управления режимами. Это значит, что ограничитель движения не производит. Скорее всего, сигнал теряется по пути (электрический привод). Если при переключении режима отопления слышен скрип или шум. Смажьте заслонки смазкой, содержащей силикон. Почему запотевают стекла?
При большой разнице температур или влажности внутри кабины на стеклах образуется налет из капель воды. Это очень опасное состояние – водитель не видит дорогу. Одна из основных функций печки – быстро убрать запотевание. Для этого сразу несколько сопел воздуховодов направлены на лобовое, а также боковые стекла Лады Весты. В люкс версии используется еще и обогрев зеркал.
Исправный прибор быстро восстанавливает обычное состояние окон. Достигается это путем подачи горячего воздуха на поверхность. По сему, если стекла Весты не отпотевают, причина этому неисправный радиатор.
Возможности долгожданного климат-контроля
14 сентября 2016 года Лада Веста претерпела очередные изменения. И, начиная с этой даты, перед нами предстала обновленная Lada Vesta с климат-контролем и двумя дополнительными боковыми подушками безопасности. Данная опция доступна лишь в максимальной комплектации. Визуально положение и вид блока управления не изменился. Однако климат-контроль на Лада Веста привнёс и дополнительные возможности. Кроме увеличения функциональности, Лада Веста с климат-контролем несёт в себе и логичный рост ценника.
Дополнение системы двумя боковыми подушками безопасности (в сумме их становится уже четыре) и замена кондиционера продвинутым климат-контролем плюсует к ценнику выбранной модели ещё 22 тысячи рублей.
Источники
- http://club-vesta.ru/ustrojstvo/konditsioner-na-ladu-vestu
- http://vesta2180.ru/klimat-kontrol/
- http://1ladavesta.ru/obsluzhivanie-remont/klimat-kontrolem.html
Замена радиатора печки ваз 21129 лада веста

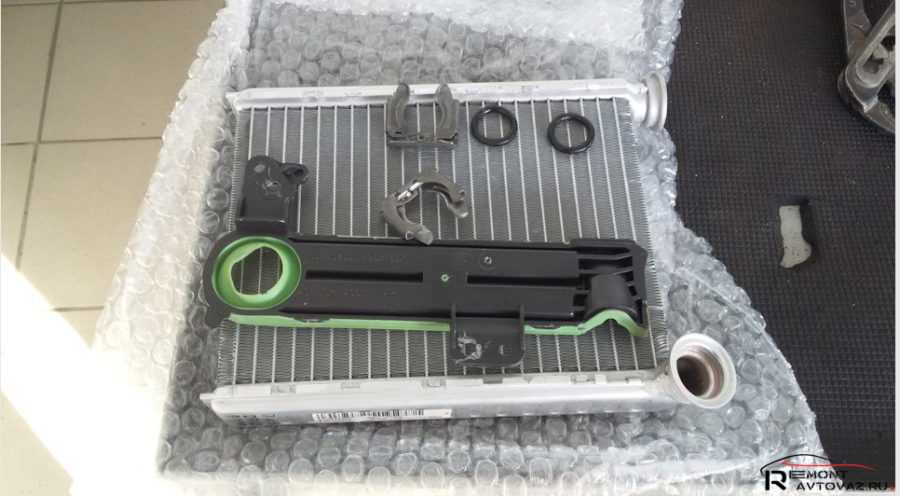

Для того, чтобы произвести замену радиатора печки своими руками:
- Необходимо обесточить автомобиль, освободить систему охлаждения от тосола;
- Снять пластиковую накладку панели приборов;
- Снять верхнюю панель в бардачке, вынуть бардачок;

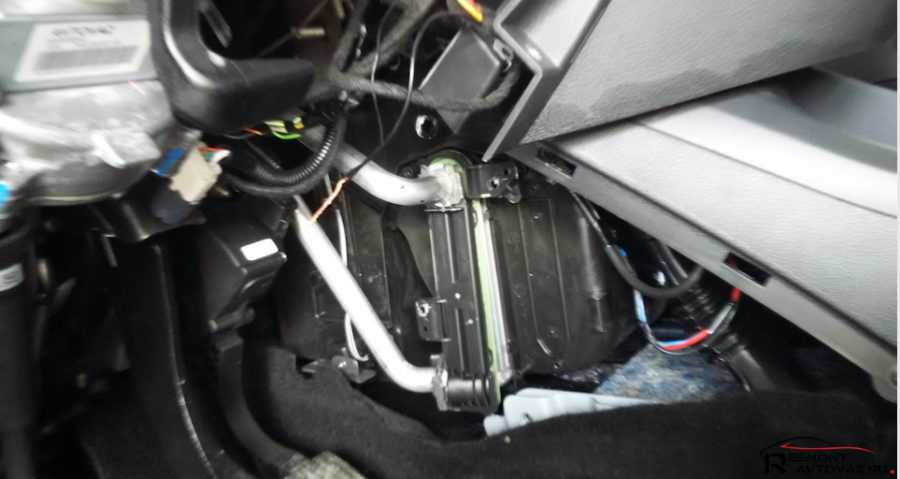

- Узел находится в блоке отопителя со стороны водителя, нужно освободить к нему доступ – демонтировать металлическую стойку каркаса торпедо, убрать воздушный патрубок обогрева ног водителя;
- Отсоединить патрубки (будьте готовы к течи антифриза);
- Открыть отверткой-торкс крышку устройства печки;
- Изъять нагреватель/охладитель из корпуса отопителя;
- Монтировать новую запчасть;
- Собрать конструкцию в обратном порядке.
Лада Веста ездит по дорогам России. Пассажирам должно быть тепло и комфортно. Новая печка Автоваза (с охлаждающим вещевым ящиком для напитков, обогревом ног водителя) справляется со своей работой на «отлично». Но любое устройство рано или поздно выходит из строя. Если вовремя диагностировать и устранять неисправности, прибор будет долго согревать вам ноги и душу.
Типичные неисправности печки
Наиболее распространенными проблемами с печкой на Лада Веста являются следующие:
- фактическая температура не соответствует заданной – низкий уровень антифриза (тосола), засорение патрубков радиатора или образование воздушной пробки, из-за чего дует холодным воздухом;
- в процессе работы появляется вибрация – ослабленное крепление электрического моторчика;
- недостаточный воздушный поток из дефлекторов – засорение каналов, воздуховодов;
- отопитель неактивен при его активации на приборной панели – выход из строя предохранителя (№14) монтажного блока.
Проверка вентилятора печки
В ходе циркуляции воздушного потока частички пыли оседают на поверхности крыльчатки, вследствие чего она начинает шуметь, появляются сторонние звуки.
Чтобы очистить лопасти вентилятора от мусора необходимо обеспечить доступ к агрегату.
- Отщелкиваем вещевой ящик.
- Извлекаем фильтрующий элемент.
- Справа расположен печной механизм. Прижимаем пластиковые зажимы, проворачиваем крыльчатку против часовой стрелки.
- Извлекаем моторчик.
- Протираем привод ветошью.
- Устанавливаем детали в обратной последовательности.
Проверка заслонок печки
На участке между дефлекторами и вентилятором установлены заслонки. В ходе эксплуатации они выходят из строя, деформируются, повреждаются. Своими силами проверить исправность заслонки достаточно просто: нужно активировать печку на максимальной скорости. Если плохо дует, значит засорен воздухопровод. Меняйте положения заслонки. Если слышен скрип или шум, то смажьте подвижные части силиконовой смазкой.
Запотевшие окна в режиме активированного отопителя – первый признак неисправности вентиляции. Эта проблема провоцирует резкое снижение видимости на дороге и возрастание риска аварийной ситуации. Как только обнаружили запотевание, проверьте состояние вентиляции, вероятнее всего, воздуховоды засорены.
Проверка эффективности обогрева
Профилактику проводите перед наступлением зимы. Обязательно удостоверьтесь в:
- нагреве воздуха;
- изменении скоростных режимов при переключении рычага управления, при необходимости замените щетки мотора печки;
- отсутствии сторонних шумов, свиста в работе вентилятора;
- необходимости временного интервала для прогрева воздуховодов.
Проверка эффективности обогрева
Проверку обогревателя стоит делать перед началом зимнего сезона, а также зимой несколько раз. Тогда неприятности не застанут вас врасплох. Для этого требуется проверить работу во всех режимах и оценить:
- Нагревается ли воздух, как быстро;
- Изменяется ли поток воздушных масс с переменой команды;
- Есть ли посторонние шумы;
- В целом, довольны ли вы работой отопителя.
Особое внимание нужно обратить на одинаковую температуру патрубков. Если разница в нагретости резиновых трубопроводов существенная — значит серьезная неполадка
Ее стоит найти. В худшем случае – это замена радиатора Весты, в лучшем – завоздушивание или маленький уровень антифриза.
Замена радиатора печки ваз 21129 лада веста
Для того, чтобы произвести замену радиатора печки своими руками:
- Необходимо обесточить автомобиль, освободить систему охлаждения от тосола;
- Снять пластиковую накладку панели приборов;
- Снять верхнюю панель в бардачке, вынуть бардачок;
- Узел находится в блоке отопителя со стороны водителя, нужно освободить к нему доступ – демонтировать металлическую стойку каркаса торпедо, убрать воздушный патрубок обогрева ног водителя;
- Отсоединить патрубки (будьте готовы к течи антифриза);
- Открыть отверткой-торкс крышку устройства печки;
- Изъять нагреватель/охладитель из корпуса отопителя;
- Монтировать новую запчасть;
- Собрать конструкцию в обратном порядке.
Лада Веста ездит по дорогам России. Пассажирам должно быть тепло и комфортно. Новая печка Автоваза (с охлаждающим вещевым ящиком для напитков, обогревом ног водителя) справляется со своей работой на «отлично». Но любое устройство рано или поздно выходит из строя. Если вовремя диагностировать и устранять неисправности, прибор будет долго согревать вам ноги и душу.
При разработке ЛАДА Веста компания АвтоВАЗ сконструировала новую систему кондиционирования салона, отопления и вентиляции, которая серьезно отличается от предыдущих автомобилей модели LADA.
Различия не заканчиваются конструкцией или внешним видом – даже управление печкой ЛАДА Веста стало несколько другим.
Устройство печки «десятки»
Конструкционные особенности системы обогрева заключаются в наличии предохранителя монтажного узла, вентиляторного корпуса, радиатора с заслонками для притока воздушных масс и их равномерного распределения. Охлажденные потоки воздуха, поступая сквозь заслонки печки на ВАЗ 2110, прогреваются.
Ключевым узлом отопительной системы является радиатор печки ВАЗ 2110. Он оснащается специальными подводящими и отводными патрубками. Они выходят в двигательный отсек и прикрепляются к контуру охлаждения авто. Радиатор фиксируется парой саморезов, а кран на печку ВАЗ 2110 монтируется в подводной патрубок, который регулирует поступление охладителя.
Управление этим механизмом можно осуществлять с использованием гибкой тяги, установленной на панели. Внизу радиатора монтируется печной электродвигатель на 2-х упругих подушках, расположенных в направляющем корпусе.
В контур питания движка вмонтирован и вспомогательный резистор, который обеспечивает 2-скоростной режим вентилятора печки на ВАЗ 2110. Печка оборудована воздуховодами, которые распределяют воздушные массы к дефлекторам для обдувания боковых стекол, а также к трубкам, наведенным на ветровое стекло.
Осуществлять управление горячим воздухом можно в результате поочередного открытия или закрытия крышек обогревателя. Непосредственно заслонка на воздушном притоке управляется тягами от рычажков.
