Замена печки lada granta (ваз гранта)

Замена вентилятора Лада Калина в домашних условиях — пошаговая инструкция

2. Далее, открываем бардачок и нажав на два упора, откинуть крышку бардачка. Снимаем крышку, потянув ее вверх.

9. С правого торца панели необходимо только снять крышечку, два болта на «13» откручивать не нужно. После порядком оттягиваем панель в сторону сиденья и находим вентилятор. Достать вентилятор довольно сложно, причем для того чтобы это сделать необходимо вырезать кусок войлочной шумоизоляции.

У меня все, надеюсь, помог вам решить ваши проблемы. Думаю, описано и показано более чем понятно, и во время разборки у вас не возникнет проблем

Спасибо за внимание и до новых встреч на vaz-remont.ru.

Снятие вентилятора (нагнетателя) печки отопителя на автомобиле Лада Гранта производят в случае его выхода из строя для последующей либо полной замены на новый (исправный), либо для разборки и ремонта с целью замены изношенных деталей. Для выполнения ремонтных работ потребуется стандартный набор инструментов. Проделайте следующую последовательность действий, предварительно обесточив автомобиль, отсоединив клемму минус от аккумуляторной батареи:

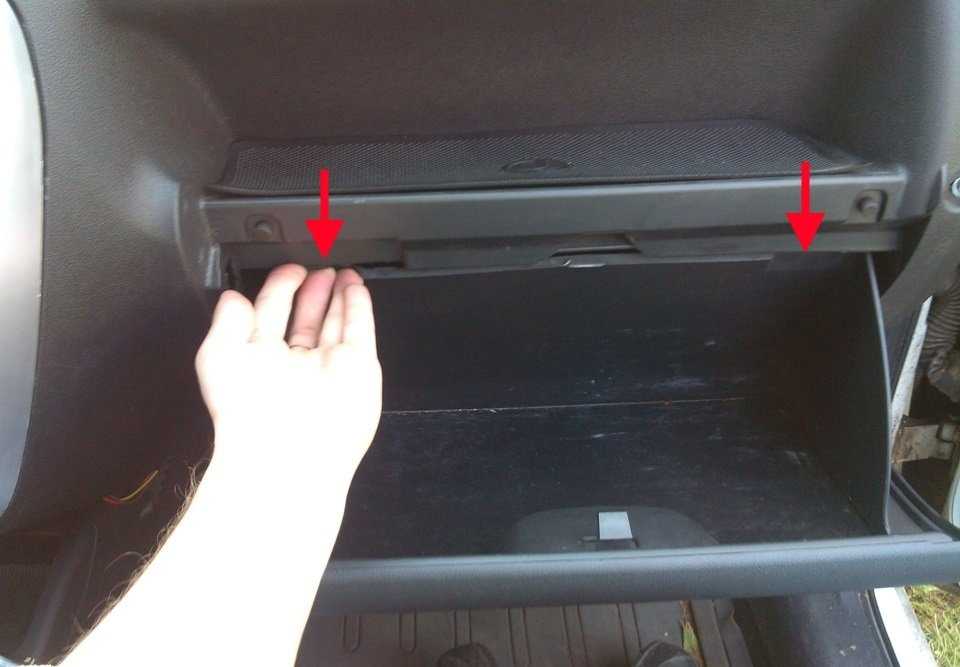

Открываем крышку вещевого ящика и нажав на два пластиковых фиксатора, откидываем ее назад.

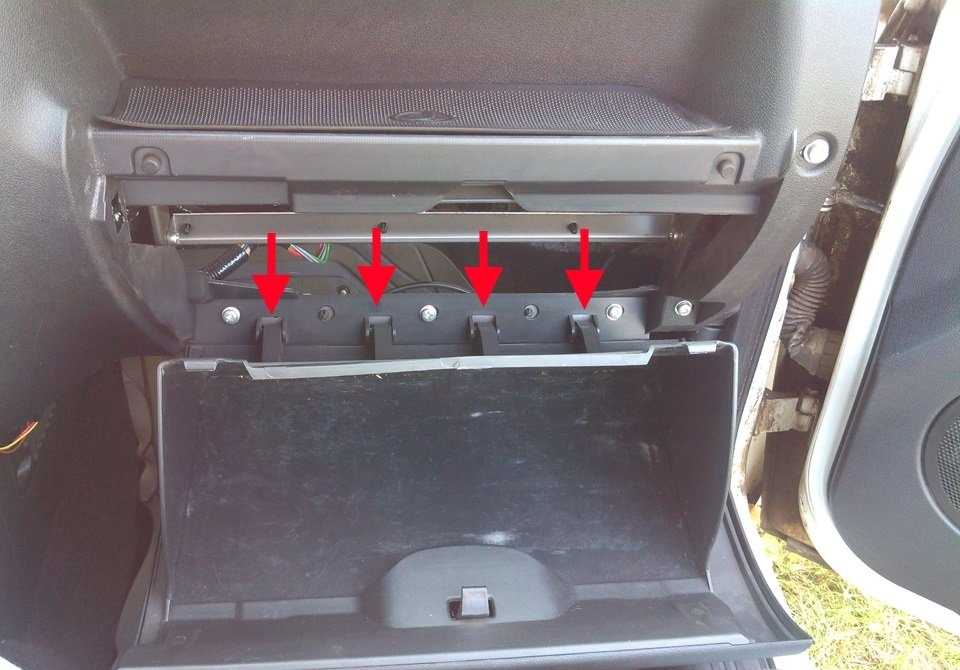

  • Тянем крышку вверх и снимаем ее с кронштейнов на панели.

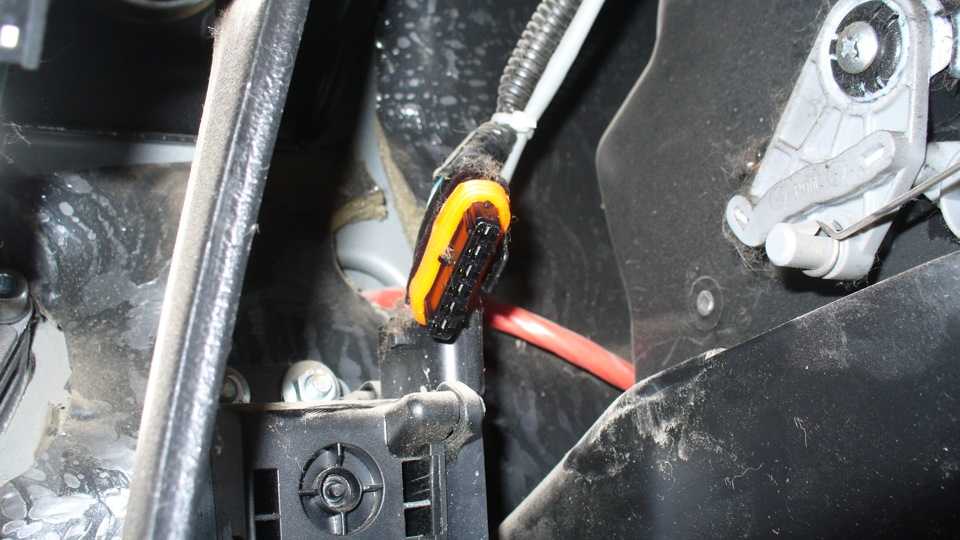

  • Отсоедините колодку с питающими проводами от электродвигателя отопителя печки.

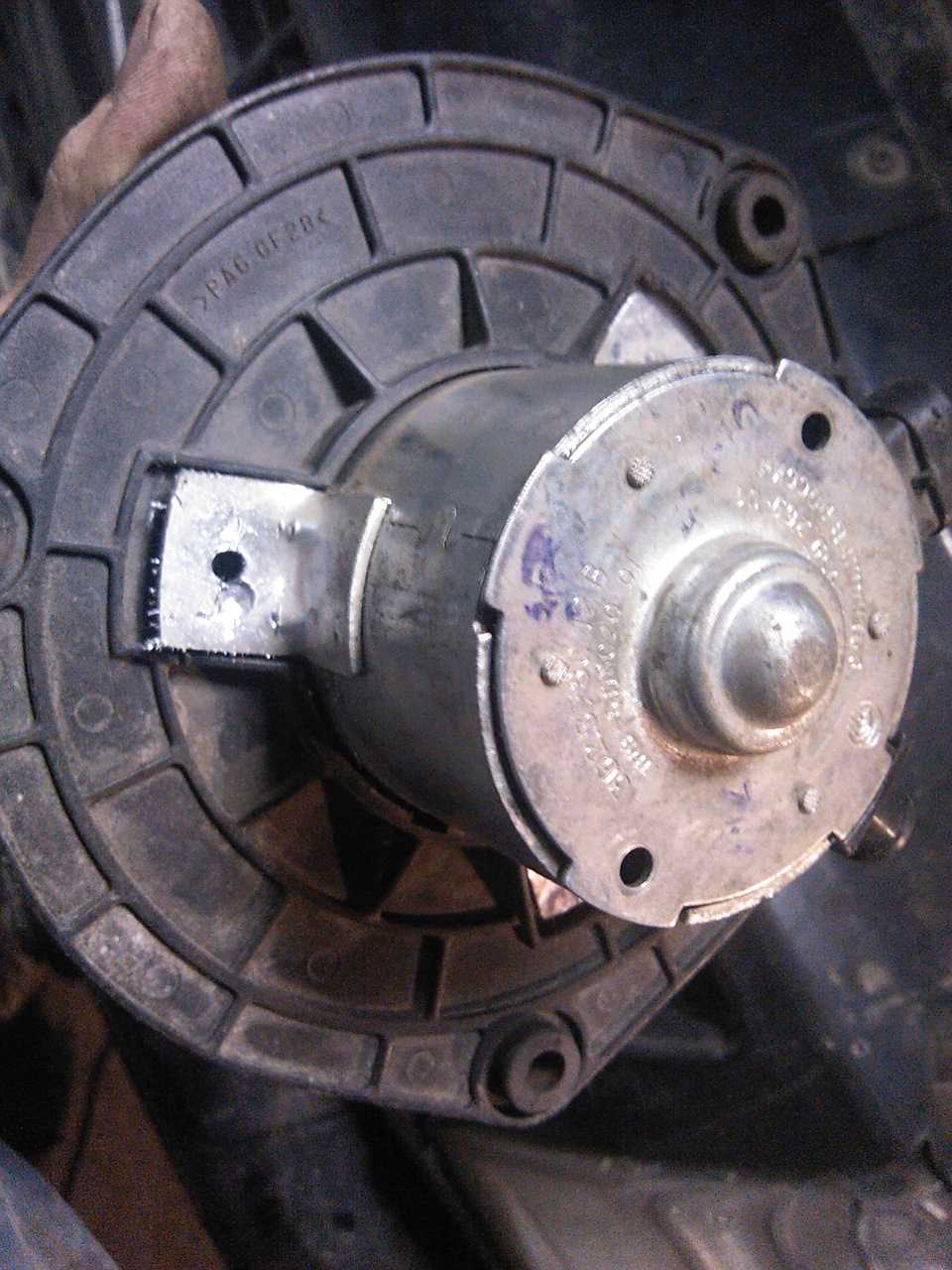

  • Выкручиваем три винта крепления вентилятора и вынимаем его из корпуса воздухонагнетателя.
  • Выполните необходимый ремонт, после чего установку проведите в обратной последовательности.

На этом ремонтные работы по снятию вентилятора печки отопителя на автомобиле Ваз 2190 завершены.

Источники

  • http://www.autosecret.net/lada-granta-vaz2190/127-ustrojstvo-i-remont-lada-granta/jelektrooborudovanie-lada-granta/1279-ventiljator-pechki
  • http://vaz-remont.ru/zamena-ventilyatora-pechki-lada-kalina-svoimi-silami-v-domashnix-usloviyax/
  • http://remladavaz.ru/kak-snyat-ventilyator-pechki-otopitelya-lada-granta

Радиатор печки: ответственный за обогрев салона

Современный автомобиль уже сложно представить без стандартного комплекта приспособлений и опций, благодаря которым управление транспортным средством становится максимально удобным, а пребывание в салоне — комфортным и безопасным. Функции поддержания благоприятного температурного режима в машине возложены на систему отопления, кондиционирования и вентиляции, которая в зависимости от ситуации может подогревать, вентилировать или охлаждать воздух в салоне. При этом одним из ключевых узлов отопительной системы является печка, в состав которой входит радиатор, выполняющий функции теплообменника. Воздух, поступающий в салон автомобиля, подогревается радиатором, а он разогревается жидкостью, охлаждающей двигатель.

«Лада Гранта» оснащена большим количеством опций, благодаря которым управление транспортным средством становится достаточно удобным

Как устроена система отопления «Лады Гранты»

Конструкционно отопительная система Lada Granta состоит из:

  • воздуховода, направляющего поток к левому дефлектору (дефлектор — устройство для усиления тяги);
  • крышки теплообменника;
  • уплотнителя;
  • радиатора печки;
  • воздуховода к стёклам;
  • корпуса печки;
  • центрального воздуховода;
  • воздуховода, направляющего поток к правому дефлектору;
  • тяги затворки рециркуляции;
  • оболочки вентилятора;
  • непосредственно вентилятора;
  • резистора, регулирующего работу вентилятора;
  • главного воздуховода;
  • тяг распределительных затворок;
  • регулирующего устройства;
  • устройства, направляющего воздух к ногам пассажиров;
  • тяги затворки терморегулятора.

Структура системы отопления «Лады Гранты» позволяет осуществлять ремонт своими силами

Как работает система отопления

Отопительно-вентиляционная система в Lada Granta является приточно-вытяжной. Что это означает? Воздух снаружи проникает в салон через специальное устройство в виде воздухозахватывающего короба, размещённого перед лобовым стеклом. Количество поступающего извне воздуха регулируется специальной заслонкой рециркуляции. Система рециркуляции, предусмотренная в «Ладе Гранте», позволяет лучше нагревать воздух в салоне зимой и быстрее охлаждать летом (при наличии кондиционера). Не следует, однако, злоупотреблять режимом рециркуляции, т. к. воздух в машину при этом попадает несвежий. Удобно использовать рециркуляцию для защиты от попадания в салон посторонних запахов с улицы, но только кратковременно. Принцип рециркуляции заключается в перекрытии доступа воздуха снаружи и многократном прохождении внутренних воздушных потоков через нагревательный или охлаждающий элемент.

Далее на пути воздушных потоков возникает воздушный фильтр 7, который служит преградой для частиц пыли и грязи. Не следует забывать менять фильтрующий элемент в соответствии с графиком, рекомендованным заводом-изготовителем. Очищенный от механических частиц воздух подхватывается вентилятором 11, приводимым во вращение двигателем 12, и нагнетается в салон автомобиля.

После этого воздушная струя проходит через испаритель кондиционера 13 (если таковой предусмотрен комплектацией), под которым имеется дренажное отверстие 14 для слива конденсата. В зависимости от положения заслонки 15, регулирующей температуру, воздух движется на радиатор отопителя или же в обход теплообменника. Если заслонка направляет струю на радиатор, то в салон попадает подогретый воздух, потоки которого можно распределять по мере необходимости на лобовое и боковые стёкла или же под ноги пассажиров.

Система отопления и вентиляции «Лады Гранты» — приточно-вытяжная

Вытяжка происходит через специальные отверстия в задней части кузова, которые можно обнаружить под обивкой багажника. Для нормальной работы вытяжки не следует загромождать эти отверстия грузом, перевозимым в багажнике. Помимо прочего, закрытая вытяжка может привести к запотеванию окон.

Работа радиатора печки «Лады Гранты»

Непосредственно под лобовым стеклом находится отопитель, пройдя через него, воздушные потоки направляются в разные части салона. Судя по отзывам владельцев, печка, установленная на Lada Granta, работает более эффективно, чем отопители других моделей ВАЗ, например, «Лады Калины».

Отопитель автомобиля «Лада Гранта» имеет пластиковый корпус

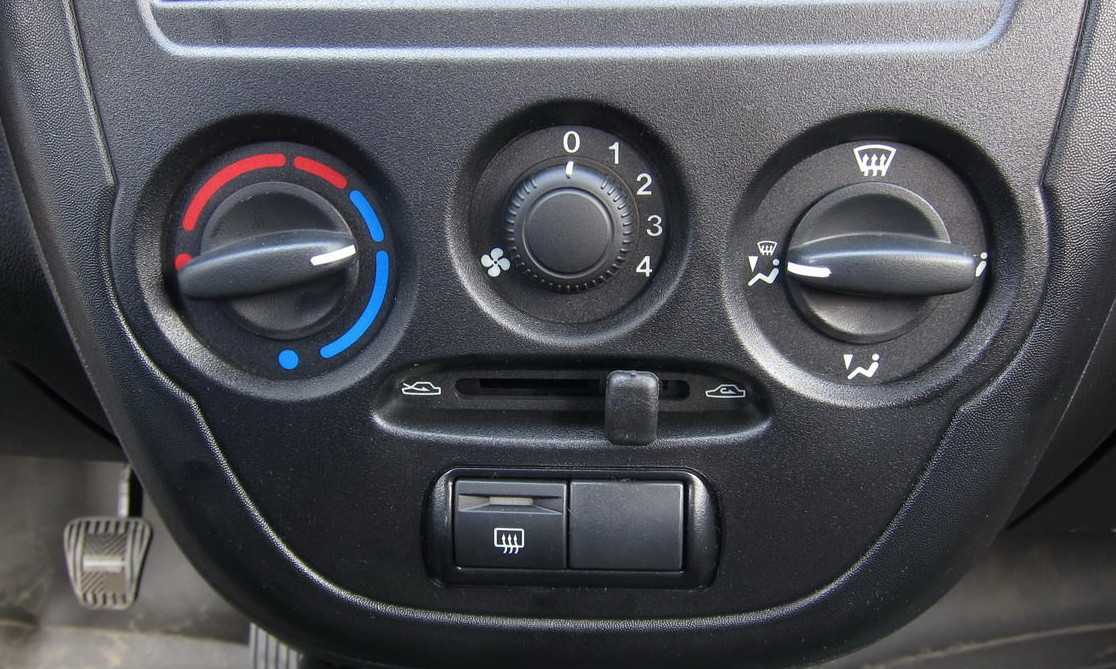

Правила пользования штатной системой отопления

В руководстве по эксплуатации авто изложены основные принципы работы системы вентиляции, кондиционирования и отопления салона. Для быстрого прогрева необходимо переключить заслонку в положение рециркуляции воздуха, а скорость вентилятора в положение «максимум». При этом окна автомобиля должны быть закрыты. Ехать длительное время в таком режиме не следует, поскольку это может привести к запотеванию стекол.

Основной причиной скапливания конденсата является разница температур в салоне и снаружи и повышенная влажность. Чтобы предотвратить запотевание стекол, необходимо прогреть их, направив на них дефлекторы обогревателя, и просушить воздух, включив кондиционер. Однако при движении автомобиля в режиме повышенных нагрузок (например, на затяжных подъемах) при включенном кондиционере может произойти перегрев двигателя, поэтому в подобных условиях необходимо контролировать его температуру. Образование конденсата обычно является результатом загораживания вентиляционных отверстий багажом.

Некорректная работа системы вентиляции и отопления может быть вызвана неисправностью датчика температуры, находящегося в плафоне освещения салона. Не рекомендуется ехать с открытыми окнами в жаркую погоду при работающем кондиционере.

https://youtube.com/watch?v=RkNRzxfIfBg

Система вентиляции, кондиционирования и отопления автомобиля создает условия для нормальной и комфортной езды в любой климатической зоне. Инженерами «АвтоВАЗа» была разработана и внедрена простая и надежная концепция отопления для модели Лада Гранта. Но для эффективной работы системы необходимо соблюдать определенные правила, что поможет избежать непредвиденных поломок.

Как снять торпедо

Перед тем, как заменить радиатор печки Калины-2, требуется извлечь блок отопителя. Последний, в свою очередь, находится за торпедо. Мы уже рассматривали, как можно снять центральную консоль. Но в данном случае этого будет недостаточно. Узел под названием «торпедо» нужно демонтировать в сборе, а других вариантов нет.

Крышка центрального тоннеля будет мешать. Её предварительно демонтируют:

  1. Выкручивают три винта, крепящие чехол ручника, и снимают чехол;
  2. Выполняют демонтаж рычага МКП. Для автомобиля с АКП снимают пластиковую накладку, отворачивают винт крепления рукоятки, отсоединяют контактный разъём. Чтобы отогнуть заклёпки, используйте плоскую отвёртку;
  3. Отворачивают винт крепления крышки тоннеля, расположенный возле скобы ручника;
  4. Выкручивают боковые винты крепления (по 2 с каждой стороны). Теперь, крышка легко снимается.

Если трудностей не возникло, проведите демонтаж кронштейна (к нему крепится микрик «ручника»). Просто, выкрутите шляпку винта ключом на 13. Дальше мы приводим фото, где отображаются все действия.

Шаг за шагом, выполните всё как указано. Затем, торпедо можно будет «выдвинуть» на себя:

  1. Болты «2», крепящие стойку с двух сторон, выкручивают ключом на 13. Гайку «3», крепящую провод массы, тоже необходимо отвернуть;

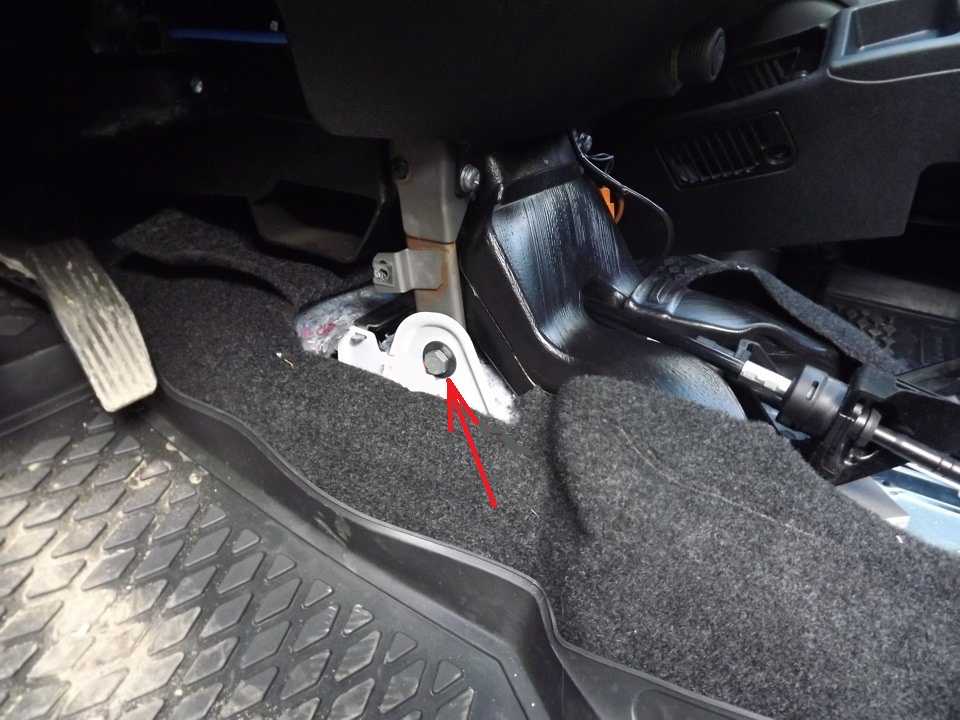

  2. Под передними сиденьями есть гайка крепления воздуховода. Используя ключ на 10, выкрутите её, чтобы снять воздуховод;
  3. В действительности, есть отдельный жгут проводов, который идёт на массу. Его удерживает гайка «1», которую выкручивают (см. рис. снизу);
  4. Узел корректора фар требуется отсоединить. С торпедо снимают ручку управления и отворачивают «чёрную» гайку (нужен ключ на 21);
  5. К блоку педалей узел «торпедо» крепится винтами «1». Выкрутите их.

На торпедо с каждой стороны установлены накладки. Их снимают, чтобы выкрутить по два крепёжных винта (подойдёт ключ на 13). Затем, узел вытягивают «на себя», предварительно отключив колодки с проводами.

Последнюю операцию можно назвать «демонтаж торпедо в сборе». А выполняют её только с помощником.

Ремонт печки Лады Гранты

Хоть и к качеству поставленной печки нет пререканий, по законам не зависящим (или зависящим) от нас, печка может сломаться. Причина поломок печки Лады Гранты может заключаться в следующем:

  • забившийся радиатор
  • неисправная помпа
  • расслабившиеся контакты и скобы
  • воздушная пробка

Когда причиной неработоспособности печки является неисправность помпы, то тут стоит насторожиться. Ибо это может привести к перегреву двигателя и в конце-концов «заклиниванию», ремонт двигателя обойдется очень дорого. Лучше обратиться к специалистам для решения подобной проблемы.

Расслабившиеся клеммы и скобы следует затянуть, это делается таким образом:

1) Отключаем клеммы аккумулятора, для своей безопасности и исключения коротких замыканий, при работе с электропроводками

2) Снимаем панель приборов. вынимаем магнитолу (если вы ее установили), регуляторы подачи воздуха или температуры.

3) Отсоединяем колодки жгута проводов выключателей подогрева задних стекол, аварийной сигнализации и т.д.

4) Устанавливем расслабившиеся скобы на свое место

5) Собираем все в обратной последовательности

Завоздушивание, или воздушная пробка тоже может стать причиной плохой работы печки. Для решения данной проблемы сперва сливаем антифриз, предварительно сняв шланг дроссельного узла и открыв крышку расширительного бачка. Шланг, подводящий воздух от радиатора к печке вынимаем со стороны радиатора и продуваем. Таким образом мы устраняем антифриз в печке, которая и являлась причиной пробки.

Вынимаем блок отопителя

Сейчас, обратите внимание на первый рисунок. Блок отопителя крепится гайкой «1» к кузову, а гайка «7» прижимает его к торпедо

7-ю гайку мы уже выкрутили, чего нельзя сказать о гайках «1» (их на самом деле две). Итак, выкручиваем все гайки и вытягиваем блок отопителя в салон.

На последнем шаге останется выкрутить винты «1» и снять с блока отопителя крышку «2». После чего, появится доступ к радиатору отопителя, который будет нетрудно вытянуть из блока. Поздравляем! Была проделана огромная работа, но как видите, игра стоила свеч. Впрочем, о замене и подборе свечей у нас рассказывается в другом обзоре.

Такая деталь, как радиатор печки Калины-2, стоит не очень дорого, но за его замену требуют вдвое большую сумму. И всё равно, иногда разумнее обратиться к услугам профессионалов. Не нужно переоценивать свои силы. Ликвидировать последствия неграмотного ремонта будет ещё дороже.

Вопрос «а зачем инженеры ВАЗ сделали всё так сложно» оставим без ответа. В «Гранте», как известно, используется узел аналогичной конструкции, такой же, как рассмотрено здесь. Но «Лада Гранта» – самый продаваемый российский автомобиль, который покупают тысячи автовладельцев в месяц.

Стоимость замены радиатора печки :

Вид работы Цена
Замена радиатора печки, с/у консоли от 3000 руб.
Замена радиатора печки, с частичной разборкой от 4500 руб.
Замена радиатора печки, с/у торпедо от 8000 руб.

Где поменять радиатор печки в Санкт-Петербурге:

Если замена радиатора печки Лада Гранта делается в холодное время, до начала замены, автомобиль обязательно должен постоять несколько часов в тепле, что бы не сломать пластиковые элементы салона. Не стоит пробовать заменить радиатор отопителя самостоятельно. Если нет опыта, можно легко получить пролитый антифриз с трубок, который пропитает собой все напольное покрытие. А это разборка салона, съем пола и его просушка.

По времени, замена занимает от 3-х часов, до 2-х дней.

Когда делать замену: — снижение уровня антифриза без видимых подтеков;— запах антифриза в салоне;— запотевание лобового стекла;— появление в салоне дыма или дымки;— печка не греет.

Какой радиатор печки выбрать: 1. Valeo (Франция) 2. AVA (Нидерланды) 3. Nissens (Дания) 4. Denso (Япония)5. Termal (Евросоюз)При покупке радиатора печки (отопителя) у нас, мы предоставим скидку на замену.

Методы устранения возможных неполадок

Отопление салона автомобиля напрямую зависит от правильного функционирования системы охлаждения двигателя, так как воздух, поступающий внутрь, нагревается при прохождении через радиатор печки Лады Гранты. Необходимо проверять уровень охлаждающей жидкости в расширительном бачке: снижение количества антифриза приводит к нарушению циркуляции и недостаточному теплообмену. Такой результат может быть обусловлен и негерметичностью клапана на пробке расширительного бачка.

Недостаточность прогрева возникает из-за неисправности термостата или помпы в системе охлаждения двигателя. Причиной неудовлетворительной работы иногда становится воздушная пробка в системе отопления. Для ее устранения следует на прогретом двигателе снять шланг подогрева с узла дроссельной заслонки. Затем нужно создать избыточное давление в расширительном бачке – отвинтить крышку и подуть в него. При этом из снятого шланга потечет охлаждающая жидкость, содержащая пузырьки воздуха. Аналогичные действия нужно выполнить и со вторым шлангом

Эту операцию следует проводить с большой осторожностью: антифриз на прогретом моторе имеет температуру около 90°С, и при снятии шлангов можно обжечь руки

Печка перестаёт греть из-за неисправности моторедуктора, управляющего заслонкой, регулирующей температуру воздуха. Замена моторедуктораотопителя ВАЗ 2190 может быть выполнена своими руками, однако это – достаточно трудоемкая процедура, требующая профессионального опыта. Деталь находится под капотом автомобиля, и для ее снятия потребуется демонтировать уплотнители, «жабо», поводки дворников и трапецию. При замене моторедукторанановый рекомендуется проверить его работоспособность, подав напряжение на соответствующие клеммы от аккумулятора.

Важными элементами конструкции печки являются радиатор отопителя и вентилятор, подающий воздух к нему. Теплообменник не должен быть загрязненным, в противном случае его следует заменить или отремонтировать.

Демонтируем радиатор печки Лада Гранта

Этот радиатор в итоге «потёк» в салон автомобиля. А пары антифриза вредны!

Несмотря на то, что к качеству исполнения печки обычно претензий нет, поломки всё же могут произойти. Если сосредоточиться на радиаторе, то он может забиться или же потечь. В любом случае, нужно сразу же приступать к демонтажу печки, после чего её уже можно будет детально осмотреть, и разобраться в причинах поломки.

Большинство работ придётся проводить на верхней части моторного отсека, а также из салона машины. По сути, ни яма, ни домкрат, ни подъёмник в этом случае нам не потребуются. Учитывайте лишь то, что доступ в моторный отсек будет крайне сложным.

  1. Для начала, откручиваем пару хомутиков, которыми крепятся патрубки печки к радиатору отопителя. Этим самым мы освобождаем их, чтобы суметь снять патрубки полностью.
  2. Теперь нам будет доступен слив охлаждающей жидкости из радиатора. Естественно, что заранее придётся позаботиться о ёмкости, куда эта жидкость будет сливаться.
  3. Патрубки же, по возможности, отводим в сторону. В принципе, большая часть работы в моторном отсеке на этом завершается.
  4. Далее следует работа из салона машины. Возле ручника можно обнаружить один саморез, которым крепится тоннель, а также ещё один саморез для фиксации кожуха стояночного тормоза. Откручиваем их полностью. Помимо этого, со стороны водителя и со стороны пассажира будет ещё по два самореза, которыми крепится тоннель с обеих сторон.

  5. Используя отвертку, аккуратно достаём из паза чехол ручки переключения передач. Одновременно с этим немного поднимаем тоннель вверх, сдвигая в левую сторону.
  6. Откручиваем гаечки, которыми фиксируется педаль газа, а также подставка под неё.

  7. Ещё два самореза, которыми крепится кожух крышки радиатора, должны быть отвинчены и убраны в сторону. Теперь можно полностью снять крышку, чтобы получить доступ к радиатору.

  8. Далее придётся отпиливать. Только теперь радиатор можно снять, зажав педаль тормоза, которая будет мешать.

Установка нового радиатора Лада Гранта

Аккуратно обклеиваем его по периметру поролоном, после чего начинаем работать с окном в корпусе печки.

Аккуратно прорезаем небольшое окошко подходящего размера, ближе к нижней части корпуса печки.

После этого новый радиатор станет на своё место очень хорошо. Сборка всех остальных частей производится в обратной последовательности.

Выбор нового радиатора отопителя (проверенные артикулы)

На роль штатного радиатора отопителя неплохо подойдёт модель специально для Лада Гранта Лузар под индексом LRh 0190b.

Он полностью выполнен из алюминиевого сплава, а цена данного радиатора составляет около полутора тысяч рублей. Помимо Лада Гранта, подойдёт он и для установки во вторую версию Лада Калина.

В общем же, на отечественном рынке, пока что, редко встречаются альтернативы. Так что автолюбителям приходится довольствоваться данным радиатором. Впрочем, он показывает себя достаточно хорошо, особенно, если не применять для его «ремонта» специальные присадки, которые заклеивают собой каналы подачи жидкости.

Радиаторы, так называемого, нового образца, характеризуются особенностями крепления. К тому же, такие радиаторы не цельные, а состоят из двух частей. Они собраны вместе посредством трех саморезов.

Что же касается «старого» образца радиатора, то он имеет полностью цельную структуру. Впрочем, большинство элементов крепления совпадает с новым типом, так что установка любого из них не должна привести к каким либо трудностям.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Прежде чем приступить к работе

Перед тем как снимать и разбирать печку, необходимо приобрести новые запчасти. Радиатор должен быть именно от Лады Гранты. Как разобрать отопитель, вы узнаете в этой статье, тем не менее желательно обладать определённым опытом. Стоит отметить, что стоимость радиатора для этого авто в два раза выше обычного, например такого, которым комплектуется Калина. А также обзаведитесь канистрой антифриза и тюбиком герметика. Естественно, лучше, чтобы замена была выполнена профессионалами в специализированной мастерской, но если вы решили работать самостоятельно, позовите с собой друга. Весь процесс отнимет у вас примерно 3–4 часа.

Ревизия и проверка двигателя вентилятора отопителя (печки) Лада Гранта

Работоспособность вентилятора «печки», можно проверить подачей напряжения 12 вольт на клеймы питания. В случае если наблюдались посторонние шумы, прежде всего проверьте состояние крыльчатки отопителя. Лопасти должны быть правильной формы, чистыми, без каких либо включений в них (мусор, листва и т.д.). Если повышенный шум вентилятора все же присутствует не смотря на отсутствие выше описанных отклонений, то скорее всего в двигателе вентилятор неисправен подшипник. В этом случае вам придется поменять двигатель вентилятора или весь узел в сборе.

Случается, что виной всему становится антифриз, которого в системе очень мало, в итоге печка дует холодным воздухом. Однако бывают и другие ситуации, например, когда при включении печки вообще ничего не происходит. Всему виной проблемы с вентилятором. Вентилятор не работает, поэтому воздух не нагнетается. Причин нерабочего вентилятора может быть несколько, это может быть банально вышедший из строя предохранитель или проблемы с проводкой, или в худшем случае — полностью нерабочий вентилятор. Очень часто вентилятор перегорает, при этом в салоне отчетливо слышен неприятный горелый запах проводки.

Замена радиатора отопителя Lada Granta

Если в салоне холодно при включённой печке, значит, пришло время ремонта или замены отопителя. Среди наиболее типичных причин, по которым приходится менять радиатор печки на «Гранте»:

  • засорение каналов вследствие образования накипи или попадания грязи;
  • возникновение трещин или пробоин в системе отопления.

В ряде случаев удаётся обойтись ремонтно-восстановительными мерами. Например, прежде чем менять радиатор, можно попробовать промыть систему специальной жидкостью. Существуют средства, позволяющие избавиться от накипи внутри системы отопления как со сливом антифриза, так и с охлаждающей жидкостью внутри. Такие средства, как правило, не вредят герметику, прокладкам, шлангам и т. д.

В ряде случаев удаётся отремонтировать радиатор печки автомобиля «Лада Гранта», не прибегая к его замене

Что потребуется для замены радиатора печки

Приступая к замене радиатора, необходимо подготовить:

  • набор хомутов;
  • герметик;
  • антифриз;
  • крестообразную отвёртку;
  • ключ на 10;
  • утеплитель (поролон);
  • напильник.

Разумеется, заранее следует приобрести новый радиатор, причём именно «родной», т. к. теплообменник других моделей не подойдёт.

Последовательность шагов при замене радиатора

Работы по демонтажу старого радиатора можно начать с подкапотного пространства. Здесь для создания доступа к элементам системы отопления необходимо снять аккумуляторную батарею, патрубок воздуховода между дроссельным узлом и воздушным фильтром, а также сам воздушный фильтр.

Затем необходимо освободить систему от охлаждающей жидкости, слив её в предварительно подготовленную ёмкость. Очевидно, что если автолюбитель намерен залить новый антифриз по окончании работ, старый можно не сохранять.

Перед заменой радиатора печки автомобиля «Лада Гранта» необходимо снять аккумулятор и воздушный фильтр

Следующий этап работ выполняется со стороны салона. Чтобы получить доступ к радиатору печки, вначале придётся снять педаль газа: без этого извлечь теплообменник не представляется возможным. Демонтаж педали затруднений, как правило, не вызывает: ключом на 10 откручиваются три крепёжные гайки и отсоединяются концевик стоп-сигнала и разъём электронной педали газа. Помимо этого, необходимо надавить педаль тормоза и зафиксировать её в таком положении.

Далее снимается пластиковая крышка, закрывающая радиатор, после чего открывается доступ к теплообменнику. После этого следует наиболее ответственный момент — отпиливание патрубков радиатора: отпиливать следует после изгиба таким образом, чтобы отрезанную часть можно было извлечь через отверстие в подкапотное пространство. После того как оба патрубка будут убраны, можно вынимать радиатор из ниши в салон авто.

Для демонтажа старого радиатора необходимо отпилить его патрубки

Патрубки на новом радиаторе также следует отпилить так, чтобы в дальнейшем на них можно было надеть шланги и закрепить хомутами. Обрезанные края патрубков следует обработать напильником, отверстия в моторный отсек заполняются поролоном для придания дополнительной фиксации конструкции и с целью сохранения тепла в салоне.

Работы по замене радиатора отопителя удобнее выполнять вдвоём: один подаёт патрубки из-под капота, второй принимает их в салоне. На патрубки нового радиатора следует нанести герметик и после соединения с гибким шлангом надёжно закрепить хомутами. После этого необходимо собрать все снятые детали: педаль газа, аккумулятор, воздушный фильтр, затем заполнить систему антифризом. В конце следует проверить, как работает новый радиатор: необходимо завести двигатель и дать ему поработать несколько минут, после чего визуально убедиться в том, что уровень антифриза не понизился, течи отсутствуют, теплообменник нагрелся.

Принципиальных отличий в процедуре замены радиатора печки на Lada Granta с кондиционером и без такового нет (в отличие от замены радиатора охлаждения).

Видео: личный опыт владельца Lada Granta по замене радиатора печки

Стабильная и бесперебойная работа всех систем автомобиля может быть достигнута постоянным контролем их состояния. Исправность радиатора отопителя «Лады Гранты» приобретает особую актуальность зимой, поэтому в процессе подготовки автомобиля к холодному времени года будет нелишним проверить его готовность к сезону, особенно если предполагается высокая интенсивность эксплуатации транспортного средства в зимних условиях. Практика показывает, что при правильной эксплуатации радиатор печки может служить исправно долгие годы, но если он всё же вышел из строя, вполне можно произвести замену теплообменника самостоятельно.

Советы

Потёк Антифриз в салон

Чтобы не допустить появления проблем с радиатором отопителя, за ним нужно тщательно следить. К примеру, уже с первых дней покупки машины периодически заглядывайте под машину, чтобы увидеть, есть ли там темные пятна. А в моторном отсеке не лишним будет пронаблюдать состояние шлангов системы охлаждения. Если вы заметили следы антифриза в любом из этих мест, то нужно сразу же обращаться за помощью, или же проводить ремонт самостоятельно.

Шланги подключения радиатора печки, по возможности, нужно заменить новыми, промазав места соединения герметиком. Но некоторые не согласны с этим мнением. Ведь герметик со шланга может попасть внутрь системы охлаждения и привести к порче помпы. В результате чего ремень ГРМ порвётся и клапана встретятся с поршнями.

Подготовка к замене

Любую деталь из системы охлаждения нельзя изъять просто так. Сначала необходимо слить тосол, и эту операцию мы рассматривали. А теперь – самое неприятное. Снять торпедо не получится, если не избавиться от хладагента, которым заполнен контур климатической системы. Выгрузку хладагента осуществляют в соответствии с инструкцией по эксплуатации.

Приступим к демонтажу. Сначала отворачивают метрические винты «2», используя накидной ключ на 10. Эти винты крепят вентиль кондиционера «1». Затем, плоским ключом на 10 откручивают гайку крепления отопителя «7». Чтобы ослабить хомуты «4» и «6», удерживающие шланги радиатора, используют накидной ключ на 8

Шланги осторожно вытягивают на себя. На завершающем этапе откручивают винты с крестовой шляпкой (обозначены как «1»), предварительно сняв фильтр салона.

Перед демонтажем ещё раз задайтесь вопросом, есть ли в данный момент жидкость в СО двигателя или в кондиционере.

Способ №1: замена радиатора печки Лады Гранты со снятием панели

  1. Снимаем клеммы с аккумуляторной батареи во избежание короткого замыкания в цепи.

Снятие клеммы с аккумулятора

  1. Отвинчиваем сливную пробку в радиаторе, блоке цилиндров, стачиваем антифриз в пластиковую емкость.

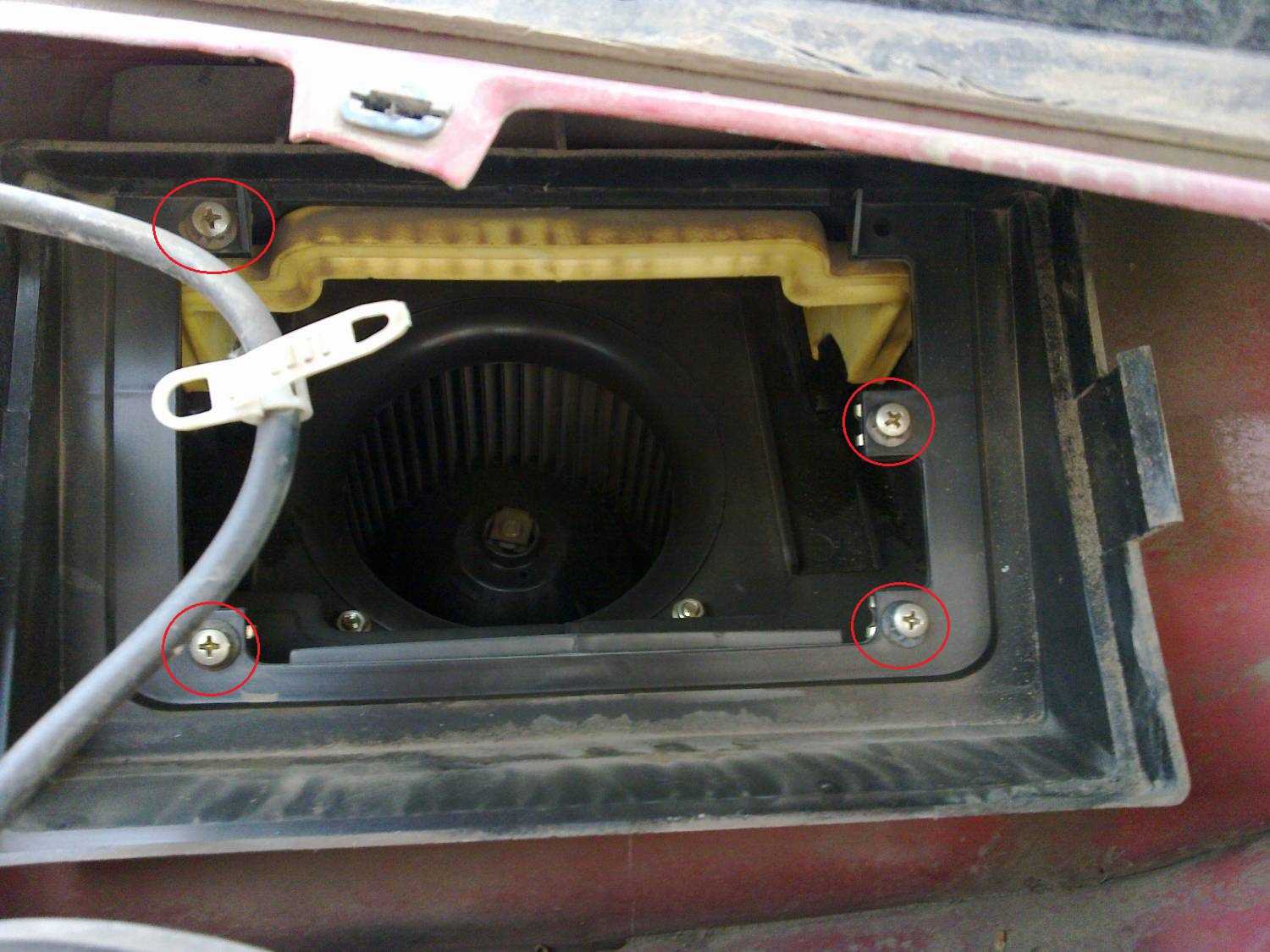

  2. Выкручиваем четыре самореза, снимаем фильтр системы отопления, кожух.

Расположение саморезов

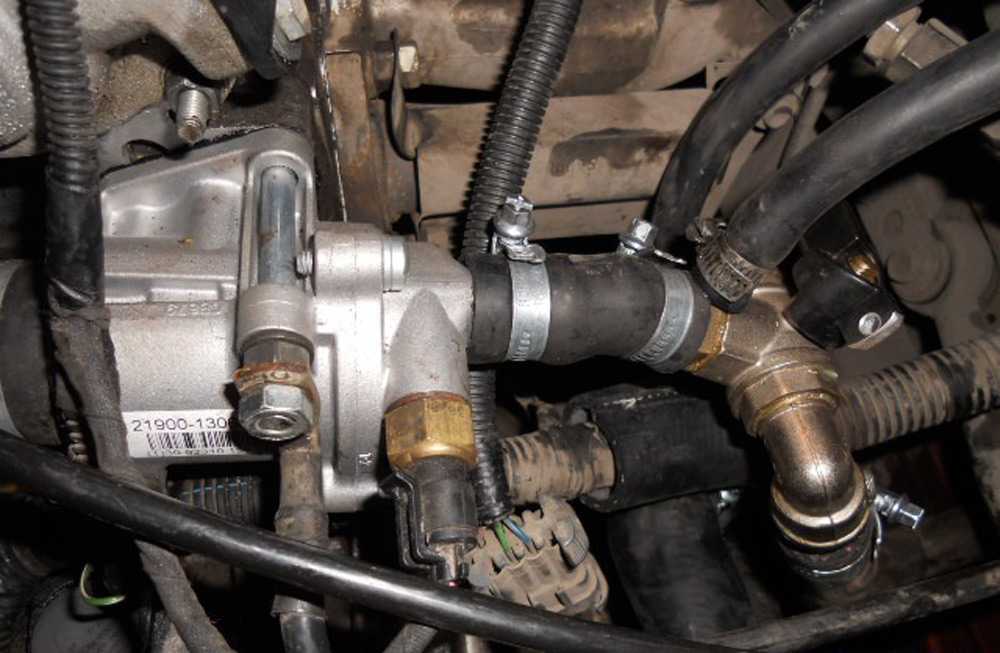

  1. Отпускаем стяжные хомуты, снимаем два резиновых патрубка «подача», «обратка» со штуцеров радиатора.

Патрубки на подачу и обратку

  1. В салоне машины поддеваем и снимаем крышку блока предохранителей.

Снятие крышки блока предохранителей

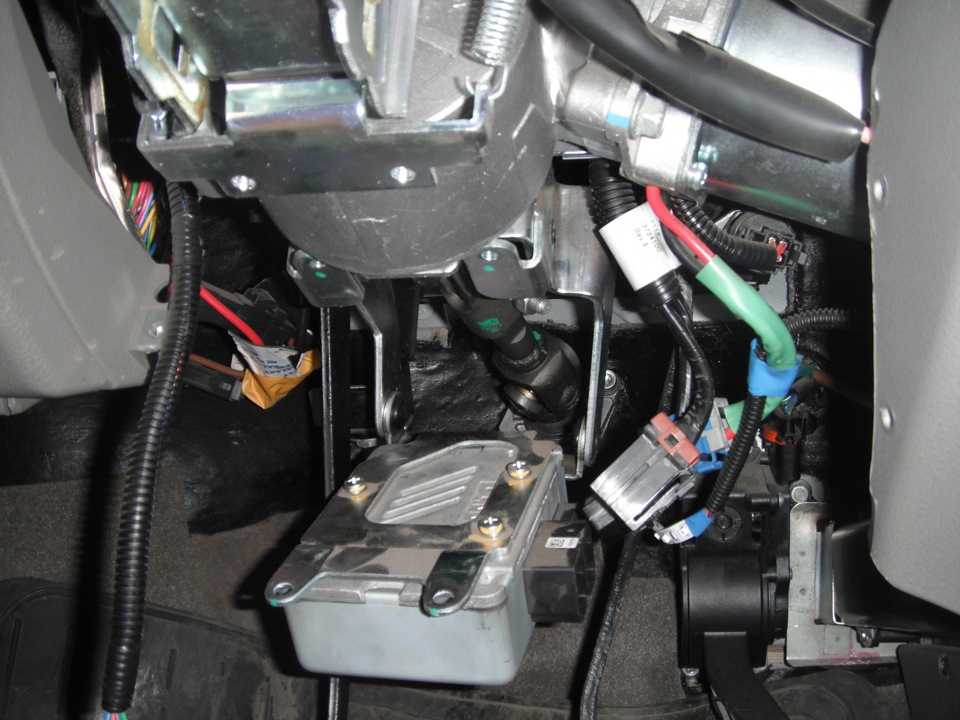

  1. Снимаем пластиковую облицовку туннеля, каркас рулевой колонки.

Каркас рулевой колонки

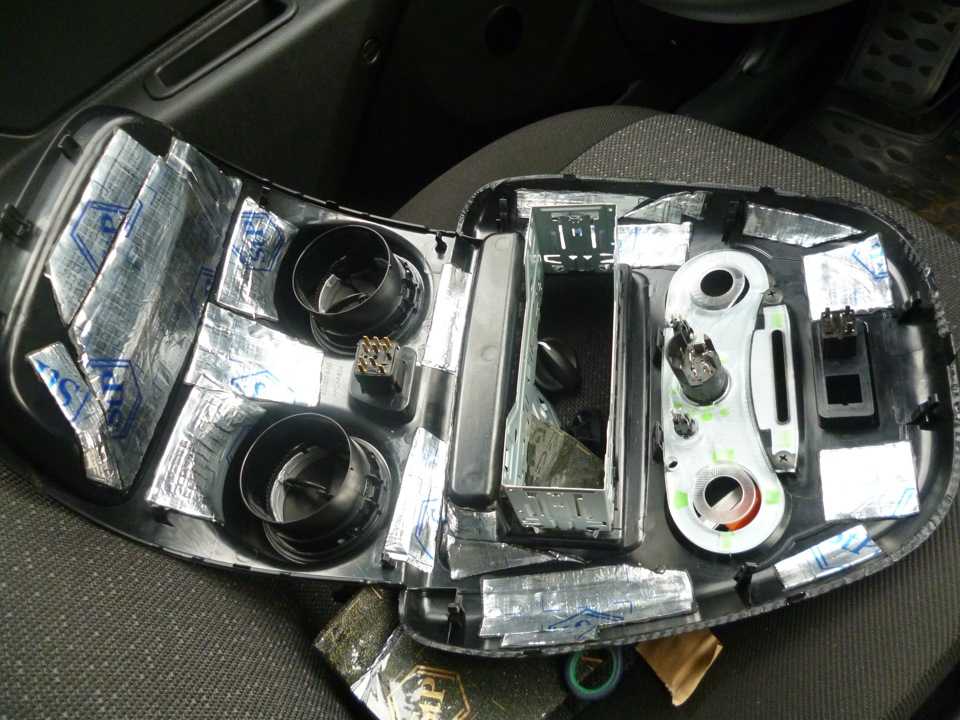

  1. Снимаем приборную панель в центральной части.

Центральная часть приборной панели

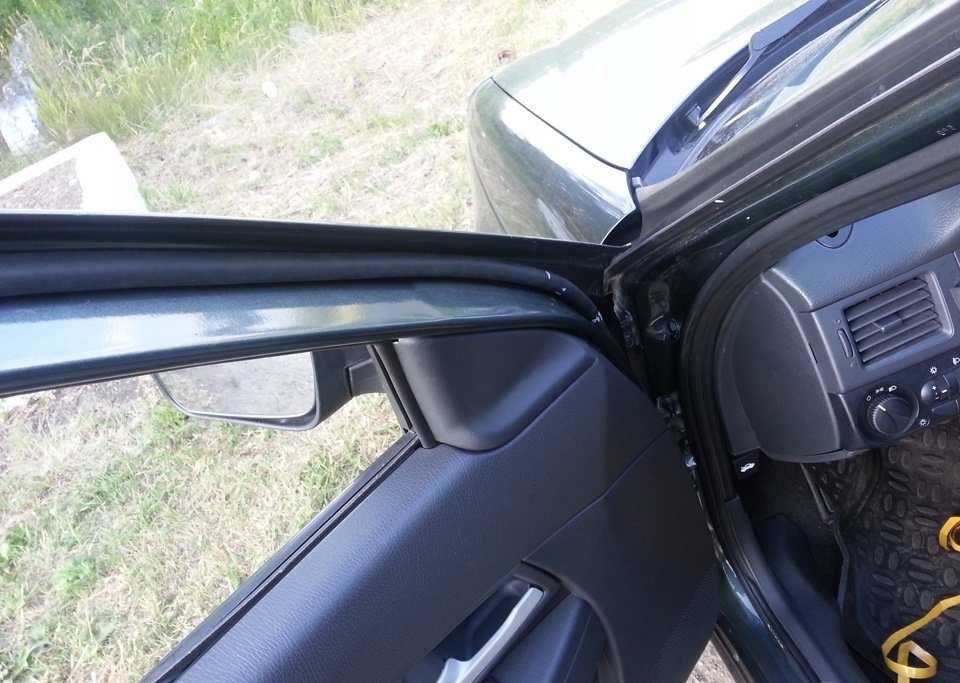

  1. Демонтируем резиновые уплотнители на дверных проемах.

Резиновые уплотнители на дверных проемах

  1. Поддеваем и снимаем боковую (левую) пластиковую накладку панели приборов.

Пластиковая накладка панели приборов

  1. По аналогии снимаем накладку с правой стороны.

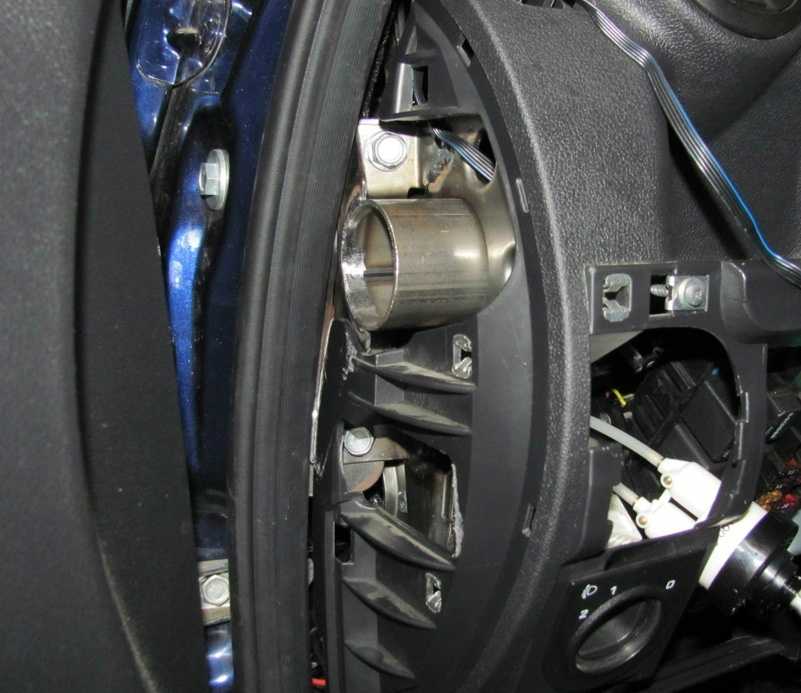

  2. Демонтируем обивку передней левой, правой стойки.

Обивка передней стойки

  1. Демонтируем ручку регулятора пучка освещения.

Ручка регулятора освещения

  1. Отвинчиваем гайку, извлекаем регулятор «на себя».
  1. Отверткой поддеваем, извлекаем крышку вещевого ящика со штатного места.

Крышка вещевого ящика

  1. Извлекаем вещевой ящик.

Вещевой ящик

  1. С левой стороны под обшивкой находим крепление массы, отвинчиваем гайку (ключ на «10»).

Крепление массы

  1. Головкой на «10» отвинчиваем левый, правый кронштейн крепления консоли.

Кронштейн крепления консоли Отвинчиваем болты

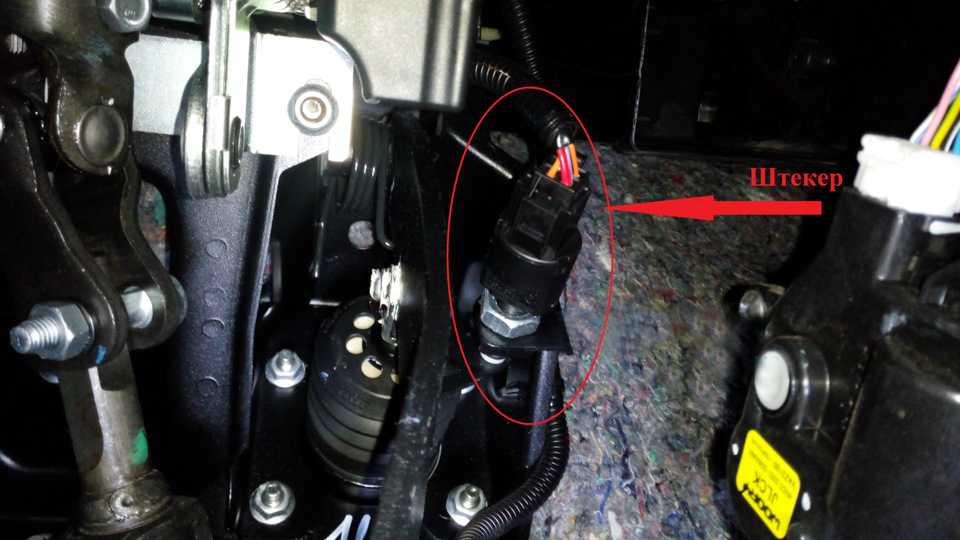

  1. Прижимаем боковые фиксаторы, отсоединяем колодку с проводами от выключателя стоп-сигналов.

  1. По аналогии отсоединяем педаль акселератора.

Педаль акселератора

  1. Отключаем педаль сцепления.

Педаль сцепления

  1. С правой стороны нажимаем фиксатор, отсоединяем колодку проводов от контроллера.
  1. Головкой на «13» отворачиваем болты крепления панели приборов к кузовному элементу.
  1. Извлекаем панель приборов из салона автомобиля, аккуратно укладываем ее на поверхность верстака для проведения работ.

Замена радиатора печки Лады Гранты своими руками окончена.

Некоторые мотористы практикуют не снимать приборную панель целиком, а лишь облицовку из пластика. Процесс аналогичен вышеописанному. Фактически остается на месте каркас торпедо, а все пластиковые накладки, вставки изымаются.

Управление отопительной системой

Для корректировки скоростного режима вентилятора, на регуляторе нанесена шкала-градация. Владелец авто самостоятельно выбирает оптимальный режим вращения вентилятора.

Регулятор отопительной системы в салоне

Поломка регулятора блокирует работу всей системы отопления салона автомобиля.

Система вентиляции и отопления салона Лады Гранты: проверка, регулировка

Тип системы вентиляции и отопления салона приточно-вытяжной. Рабочая температура жидкости для отопления салона в диапазоне от 90 до 94°.

Теплый (горячий) воздух подается в салон электрическим вентилятором. Скорость подачи настраивается специальным регулятором, который ускоряет (снижает) частоту вращения крыльчатки.

Электромотор имеет четыре положения:

  • первая;
  • вторая;
  • третья скорость;
  • положение: выкл.

Мотор печки

Забор воздуха следует извне посредством воздухозаборников под жабо в моторном отсеке. Для очистки потока предустановлен фильтр. Наполнитель: синтетический материал.

Вытяжка воздуха осуществляется посредством вентиляционного окна в задней части машины, за бампером.

Модуль отопителя установлен в центральной части торпеды, под панелью. В процессе работы двигателя жидкость нагревается, циркулирует по контуру (водяной рубашке).

Количество воздуха, который поступает извне, регулируется водителем. Распределение потока также регулируется заслонкой при помощи тросикового привода.

Диагностика системы печного отопления

  1. Машину помещаем в периметр ремонтной зоны, открываем капот.
  2. Запускаем мотор.
  3. Проворачиваем регулятор против часовой стрелки в синий сектор.
  4. Рычагом поочередно активируем первую, вторую, третью скорости вращения вентилятора.

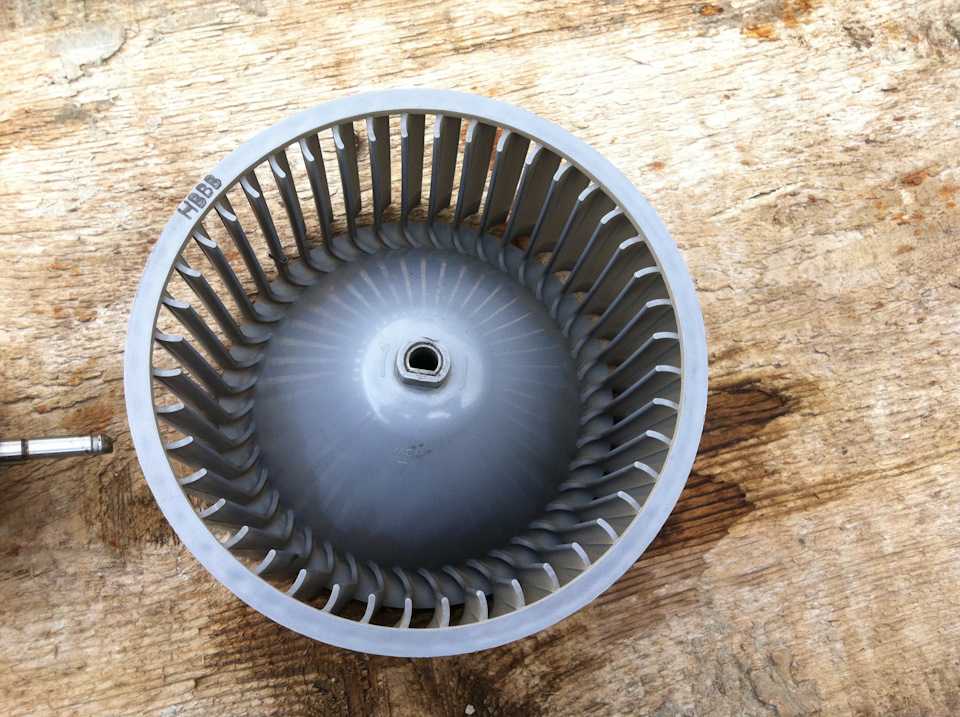

Вентилятор печки

Проводим диагностику при помощи мультиметра.

  1. Активируем заслонку печного отопителя, если изменения не происходят, то неисправен привод заслонки.
  2. После того, как прогрет двигатель к температуре 60 – 70° проворачиваем рычаг регулятора в положение красного сектора.
  3. Проверяем температуру воздуха, он должен соответствовать градусу. В противном случае неисправен привод заслонки.
  4. При необходимости повторяем процедуру переводом регулятора в положение синего сектора.

А что думаете по работе печки на Лада Гранта ВЫ?

Если вы уже купили Ладу Гранту, и уже эксплуатировали печку, ждем ваших отзывов, советов по правильной эксплуатации и ремонту! ?

Удачных дорог и теплого салона Вам!

Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к сайту.

Чтобы продолжить, пожалуйста, введите символы с картинки в поле ввода и нажмите «Отправить».

В вашем браузере отключены файлы cookies. Мы не сможем запомнить вас и правильно идентифицировать в дальнейшем. Чтобы включить cookies, воспользуйтесь советами на этой странице.

Управление печкой

Управление обогревом на Гранте все сделано просто и понятно. Если на той же «девятке» приходилось методом тыка определять, какой регулятор что регулирует, то тут все ясно.

На переключателе имеется надписи, с какой мощностью дуть горячим (или холодным) воздухом, рядом расположены регуляторы температуры воздуха, и регулятор, указывающий, что будем греть:

  • лобовое стекло
  • через сопла — в салон
  • в ноги
  • в салон и на стекло одновременно

Под тремя переключателями находится рукоятка, перемещающаяся вправо-влево. С ее помощью можно определять откуда брать воздух печке — с салона либо с наружи. С салона нужно брать, когда на улице есть не приятный запах, или нужно прогреть машину быстрее.

Для оттаяния задних стекол Лады Гранты, как и на предыдущих моделях ВАЗ, имеется подогрев. Включается она кнопкой, расположенной ниже рукоятки.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ПорталМашин.ру
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
