Замена радиатора печки ваз 2107 своими руками

Причины неисправности радиатора печки

Простое устройство, состоящее из системно-расположенных трубок одного диаметра. Для повышения теплоотдачи, все трубки оснащены тоненькими металлическими ламелями. На первый взгляд, ломаться совсем нечему, но радиатор печки салона автомобиля выходит из строя нередко. В особенности если возраст автомобиля больше десяти лет. Существует две причины полоски:

• Течёт радиатор: рассохлись места соединений деталей, результат коррозии металла или механическое повреждение.
• Перестала греть или греет, но слабо: непроходимость трубок из-за высокого содержания продуктов окисления в системе или присутствие постороннего мусора, объединившегося с частицами окисления.

В случае протекания радиатора, исправить можно только заменив прокладки в местах соединений, если причина в этом. Если течёт сама печка, необходимо запаять место течи или поменять теплообменник. Некоторые автолюбители делают попытки запаять течь, но это можно попытаться сделать, если трубки радиатора медно-латунные. Однако нет никакой гарантии, что течь не появится снова.

Если радиатор забился, можно сделать некоторые манипуляции, которые приведут к очистке устройства. Для этого существуют различные химические препараты, есть и народные методы, но помогают они далеко не всегда. Если результат достигается, то этот результат временный. Никакие методы и средства уже не очистят радиатор печки полностью.

Единственно правильное решение в такой ситуации – заменить вышедший из строя радиатор печки новым. Имеет ли смысл, тратить свободное время, проделывать массу работы, для того, чтобы попытаться исправить устройство, которое не будет гарантированно работать долгое время.

Стоимость нового радиатора не настолько высокая, чтобы ремонтировать старый, к тому же заменить можно самому, не обращаясь на СТО.

Демонтаж отопителя

После того как стечёт ОЖ и будет подготовлен необходимый инструмент, можно приступать к разборке. Проводят её в следующем порядке:

• Снимаем минусовую клемму с АКБ.
• В подкапотном пространстве ослабляем два хомута, которые крепят шланги к трубкам отопителя. При стягивании шлангов вытечет небольшое количество тосола.

Открутив хомуты, стягиваем шланги с трубок радиатора

Откручиваем саморезы и снимаем резиновый уплотнитель.

Открутив саморезы, снимаем резиновый уплотнитель

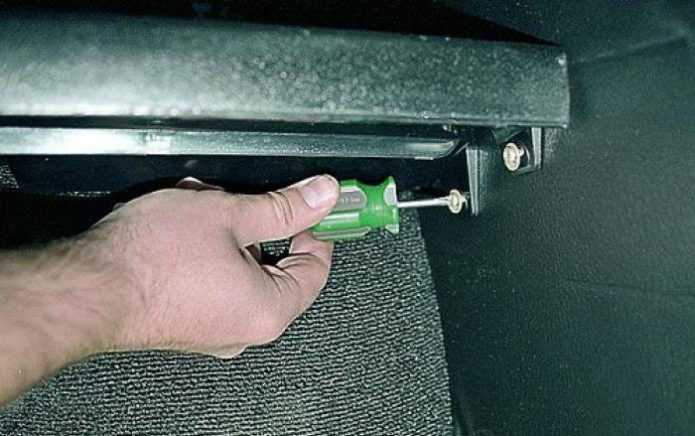

Перемещаемся в салон, откручиваем крепление полки под бардачком и снимаем её.

Для снятия полки, расположенной под бардачком, откручиваем крепёж в виде саморезов

Снимаем панель с часами и прикуривателем, отворачивая саморезы справа, слева и внизу.

Для снятия панели с часами и прикуривателем поребуется открутить соответствующие саморезы

Отсоединяем провода от прикуривателя и часов, после чего убираем панель в сторону.

С прикуривателя и часов отсоединяем провода

Демонтируем внутреннюю полость бардачка, чтобы убрать в сторону правый воздуховод и обеспечить доступ к крану отопителя. Также демонтируется левый воздуховод (при полном снятии печки).

От отопителя необходимо отсоединить правый и левый воздуховоды

Ключом на 7 отворачиваем болт, которым крепится тросик управления краном.

При помощи ключа на 7 отворачиваем крепёж тросика

Для частичной разборки печки потребуется демонтировать нижнюю часть корпуса. Для этого отвёрткой поддеваем металлические защёлки (2 справа и 2 слева).

Чтобы снять нижнюю часть отопителя потребуется поддеть отверткой 4 защёлки

После снятия защёлок нижнюю часть тянем на себя и получаем доступ к моторчику. Если требуются работы по ремонту или замене этого узла, проводим их.

После демонтажа нижней части открывается доступ к вентилятору отопителя

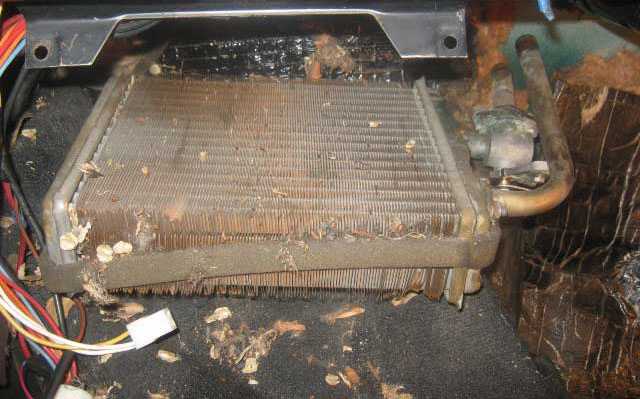

Для демонтажа радиатора выводим его из корпуса наружу вместе с краном.

Чтобы извлечь радиатор достаточно потянуть его на себя

Чтобы полностью демонтировать печку, снимаем верхнюю часть корпуса, которая крепится четырьмя болтами под ключ на 10.

Чтобы полностью снять печку необходимо отвернуть 4 болта под ключ на 10

• Откручиваем 2 болта крепления кронштейна управления отопителем и ослабляем винты, которые удерживают скобы крепления тяг.
• Извлекаем оставшуюся часть печки.

Когда крепёж будет откручен, снимаем верхнюю часть корпуса печки

Видео: замена радиатора печки на ВАЗ 2107

В большинстве случаев в полном демонтаже отопителя нет необходимости. Меняют, как правило, радиатор, кран или моторчик.

Если производится только замена радиатора, совсем не лишним будет осмотреть электродвигатель и смазать его.

Подготовка автомобиля к замене агрегата

Подготовить – это означает, слить из системы охлаждения всю или частично, охлаждающую жидкость. В противном случае, при отсоединении патрубков печки жидкость прольётся.

Прогретый двигатель оптимально удобен для слития жидкости из системы. Чтобы проще было добираться до сливного отверстия, лучше воспользоваться смотровой ямой или эстакадой. Заранее снимаем крышку радиатора и открываем расширительный бачок.

Находясь у капота, со стороны водителя, находим пробку для слива охлаждающей жидкости. Она находится ниже четвёртого, последнего, цилиндра возле заглушки. Перепутать её с чем-то ещё сложно. Подставляем приготовленный поддон для жидкости и выкручиваем болт.

Придётся подождать три минуты, этого времени хватит для освобождения системы. Закручиваем болт на место. Даже если не вышла вся жидкость, то уровень её опустился ниже уровня радиатора печки. Можно считать, что процедура подготовки машины к замене печки радиатора закончилась. Не забудьте закрутить пробку на место, теперь можно снимать агрегат.

Как заменить вентилятор на более мощный (подробно)

Порядок работ:

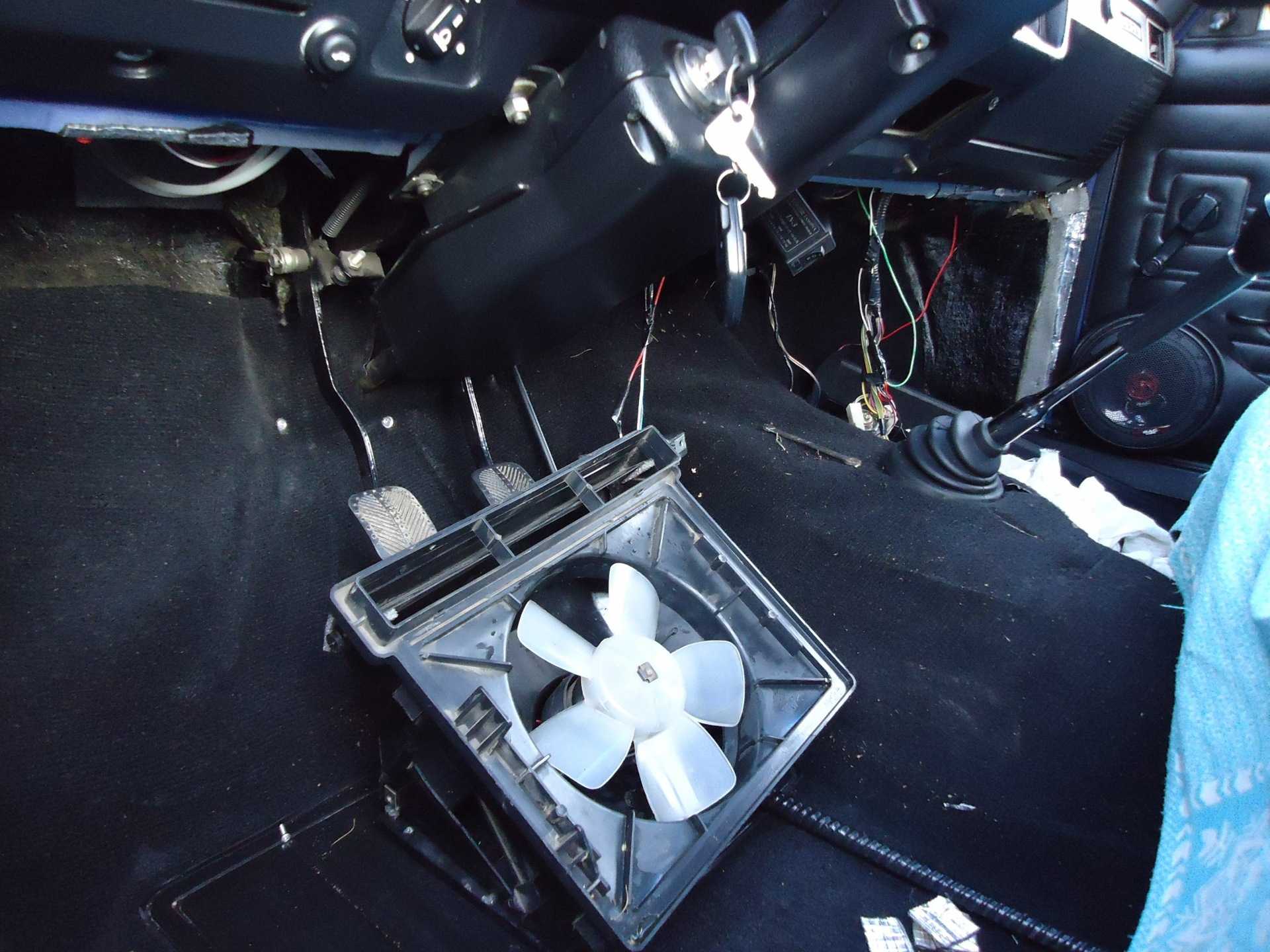

1. Снимите нижнюю часть печки — кожух, на котором крепится обычный вентилятор.
2. Полностью снимите стандартный электровентилятор, так как больше он не потребуется.
3. Аккуратно срежьте один из аэродинамических гребеней, подающих воздух к ногам пассажира и водителя, поскольку моторчик от «восьмерки» гораздо длиннее.
4. Далее убирается крыльчатка, а все функции ложатся на стандартный пятилопастный вентилятор.
5. Отверстие в крыльчатке нужно немного увеличить в диаметре и аккуратно засунуть в него новый вал. Следите, чтобы новая конструкция надежно встала на свое место.
6. Перед монтажом нового вентилятора подсоедините его напрямую и проверьте его работоспособность.
7. Замените встроенный резистор, основная задача которого — обеспечивать относительно тихую работу вентилятора. В результате большого объема перегоняемого воздуха новый вентилятор будет создавать сильный шум. Лучшим вариантом замены будет резистор, устанавливаемый на «восьмерку».
8. Замените выключатель вентилятора на аналогичный от модели 2108. Причина — при долгой работе отопителя будет подаваться совсем другой ток, из-за чего спустя некоторое время штатная кнопка включения попросту расплавится.

Пошаговая инструкция замены радиаторной печки ВАЗ 2107

Если следовать нашей инструкции, заменить радиатор будет довольно просто:

Со стороны пассажира, на стенке перегородки моторного отсека и салона автомобиля, находим два патрубка идущие от двигателя в салон. При помощи фигурной отвёртки раскручиваем хомуты, обжимающие эти патрубки, и снимаем по очереди оба шланга. В шлангах могло остаться небольшое количество жидкости, приготовьте заранее чистую тряпку, чтобы вытереть потёк.
Возле выходных трубок необходимо выкрутить два винта, затем освобождаем крепление печки. Для этого используем рожковый ключ на 7. Теперь аккуратно снимаем уплотнительную резинку.
Стоит вытереть руки, сейчас работы переносятся в салон автомобиля. Предстоит снять полку магнитофона, частично разобрать панель. Звучит громко, на деле необходимо выкрутить два самореза.
За этой панелью находится кран системы отопления. Опять используем ключ на 7, освобождаем крепление тросика и его привод. Убираем в сторону освобождённый трос, иначе он будет постоянно создавать помехи.

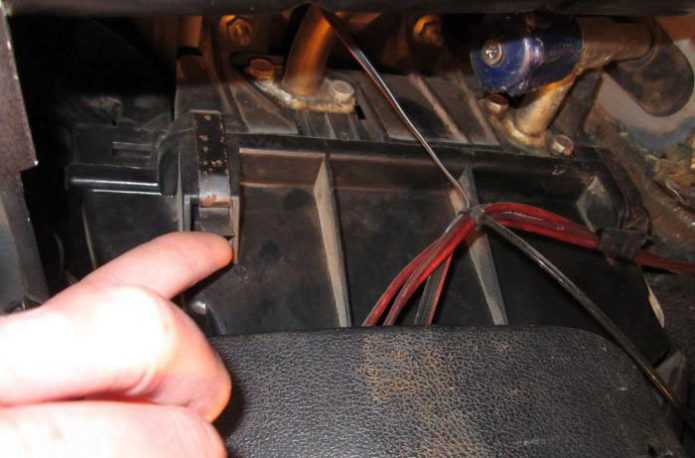

Следующая преграда – кожух, в недрах которого скрывается радиатор печки. Он состоит из двух половин, скреплённых стальными скобами, по две с каждой стороны

Нужно отщёлкнуть все четыре и снять нижнюю часть кожуха.
Неисправный радиатор содержит внутри остатки охлаждающей жидкости, осторожно вынимает его из кожуха.
Пришло время отсоединить кран от теплообменника. Понадобится ключ на 10, выкрутив два болтика, отделяем кран от корпуса и проверяем состояние соединительной прокладки

Чаще всего, прокладку лучше заменить.
Откручиваем оба болта впускной трубки, воспользуемся тем же ключом на 10. Стоит проверить состояние и этой прокладки тоже.

Проверяем функциональность крана печки. Рекомендует заменить кран, если работает с недостатками, например:

не полностью открывает;
заедает;
двигается с трудом и т. д.

Какой смысл, через непродолжительное время, опять проделывать ремонтные работы с печкой, если сразу можно всё предусмотреть. Теперь проделываем все шаги в обратном порядке.

1. Смазываем прокладку впускной трубки герметиком, прокладку крана тоже смазываем. Прикручиваем к новому радиатору впускную трубку, не забыв установить смазанную прокладку. Прикручиваем кран, проверяем наличие прокладки.
2. Ставим собранный радиатор на своё место в верхнем корпусе кожуха.
3. Не собираем кожух, выходим из автомобиля. Крепим трубки радиатора к перегородке салона при помощи уплотнительной резинки и двух болтов.
4. Перед установкой патрубков и хомутов, необходимо проверить их состояние. На патрубках не должно быть никаких трещин, они должны быть гибкими. Если состояние чего-то вызывает сомнения, следует заменить.
5. Натягиваем патрубки на трубки радиатора и обжимаем при помощи хомутов.
6. Прежде чем залить охлаждающую жидкость в систему, убедитесь, что сливное отверстие закрыто, а краник печки полностью открыт. Заливаем жидкость, закрываем радиатор и расширительный бачок крышками.
7. Теперь можно завести двигатель, его необходимо прогреть до открытия термостата.
8. Двигатель не глушим, начинаем проверку своей работы. Радиатор новый, к нему претензий быть не должно, а вот соединения могут дать течь. Проверяем прокладки на наличие влаги и уровень жидкости. Доливаем охлаждающую жидкость до нужного уровня при необходимости.

Убедившись в полном порядке, приступаем к окончательному этапу сборки.

1. Подсоединив трос к приводу крана, зафиксируем его.
2. Устанавливаем не место нижнюю часть корпуса кожуха и закрепляем его, используя металлические скобы.
3. Остаётся установить и укрепить саморезами полку магнитофона.

Неисправности печки ВАЗ 2107 и способы их устранения

Если печка ВАЗ 2107 не греет и при включенном отопителе воздух, выходящий из дефлекторов, остается холодным, причины могут быть такими:

1. Завоздушивание системы охлаждения. Это может произойти при замене антифриза либо ремонте узлов системы охлаждения. Для восстановления обогрева нужно удалить воздушную пробку.
2. Кран отопителя в открытом положении продолжает перекрывать магистраль. Причина этого в засорении крана или образования в нем накипи вследствие использования в системе воды вместо антифриза. Чтобы восстановить работоспособность отопителя, кран необходимо демонтировать, а затем почистить или заменить новым.
3. Печка остается холодной при открытом кране. Причиной такого явления может быть неработающая помпа. Эта поломка быстро дает о себе знать посредством быстрого перегрева двигателя, не заметить ее невозможно. Если двигатель прогрет до рабочей температуры, а патрубки, идущие к отопителю ВАЗ 2107 остаются холодными, необходим ремонт помпы. Одной из причин, по которой помпа не будет работать, является пробуксовка или обрыв ремня генератора.
4. Воздух холодный, а подводящий шланг горячий. Это частая проблема, являющаяся следствием забитых сот радиатора. Они могут забиться из-за накипи, попадания масла в антифриз или использования «добавок для устранения протечек». В этом случае печку ВАЗ 2107 необходимо демонтировать и промыть.
5. Патрубки радиатора горячие, а воздух холодный. Это происходит, когда в радиаторе смещается перегородка и образуется прямой путь между входным и сливным патрубками. Восстановить работоспособность можно путем замены радиатора.

Другой вид поломки – утечка антифриза. Это проявляется в появлении конденсата на стеклах или утечке антифриза в салон под ноги пассажира и водителя. Причины тут такие:

• Антифриз утекает через кран отопителя. В этом случае его можно заменить, не снимая радиатор.
• Утечка происходит через лопнувший патрубок. Решение – замена патрубка на новый.
• Потек радиатор отопителя. В таком случае ремонт печки ВАЗ 2107 заключается в пайке или замене радиатора.

При утечке антифриза при поломке отопителя ремонт надо производить безотлагательно – этиленгликоль, содержащийся в антифризе, токсичен и вдыхание его паров наносит серьезный вред организму.

Течь радиатора

Если теплообменник потёк, то обнаружить это не составит особого труда. Охлаждающая жидкость в виде лужи будет под ногами у водителя или пассажиров. Однако не стоит спешить с выводами и покупать новый радиатор для замены. Течь может быть связана не только с ним, но и с прохудившимися трубками или краником. Для этого нужно подобраться к этим элементам и внимательно осмотреть их с хорошим освещением. Убедившись, что проблема не в них, остаётся лишь радиатор. Кстати, иногда при появлении течи, при работе вентилятора печки, лобовое стекло запотевает и появляется характерный запах тосола. Выяснив, что причина кроется в теплообменнике, его потребуется снять, после чего отремонтировать либо заменить на новый.

При появлении течи радитора, деталь нуждается в ремонте или замене

Конструкция

Устройство печки ВАЗ 2105 и 2107, абсолютно одинаковы. А состоят они из следующих элементов:

• Радиатор;
• Краник;
• Отверстия для обдувки ног и салона;
• Моторчик печки;
• Патрубки радиатора;
• Прокладки;
• Защитный кожух.

При любой поломке, связанной с данным механизмом, обязательно придется снять радиатор отопителя. Поскольку причина поломки, в основном, кроется в нем, например, течь охлаждающей жидкости, засорение патрубков и т.д. Но, иногда бывает мало просто почистить деталь, иногда ее приходится поменять.  Как это сделать, сейчас разберем.

Устройство печки отопителя ВАЗ 2107

Как и любой узел в автомобиле, печка тоже может перестать функционировать. В зимний период такая поломка может сделать эксплуатацию автомобиля невозможной: стекла покрываются изморозью или потеют, в результате чего ухудшается обзор.

Чтобы самостоятельно отремонтировать печку, необходимо знать ее устройство.

В систему отопления входят такие составляющие:

• Отопитель. Его задача — нагревать воздух. Основным элементом отопителя является радиатор, посредством которого циркулирует ОЖ.
• Вентилятор, который направляет в салон нагретый воздух. Вентилятор крепится в кожухе путем эластичных подушек, которые гасят вибрацию.
• Система управления печки, куда входит кнопка вентилятора, а также заслонки и ручки управления режимами обогрева.

Новый радиатор печки салона

Радиатор печки не является редкой деталью, и купить её не составляет труда, весь вопрос в цене на товар. Подобную печку на ВАЗ, можно приобрести за несколько сотенных, но трудно разобраться, кто производитель, и из чего её сделали. На такие запчасти гарантии никто не даёт. Можно купить за несколько тысяч рублей, тогда получите товар с гарантией на несколько лет. Сплав такого радиатора будет медно-латунный.

Выбор за покупателем. Есть и компромиссные решения, когда проверенный производитель предлагают купить качественные радиаторы печки по приемлемой цене.

Стоит отметить несколько производителей из разных стран, продукцию которых можно смело покупать для установки на ВАЗ, такие как:

• Медные радиаторы – Hola Италия, ШААЗ Россия.
• Алюминиевые радиаторы – Extra Венгрия, АВТОВАЗ Россия.

Список отечественных и иностранных производителей радиаторов печки, заслуживших хорошую репутацию, довольно большой. Необходимо уточнять в точке продажи или вычитывать на упаковке.

Назначение отопительного вентилятора на ВАЗ 2107

Главная задача отопительного вентилятора — обдувать горячий печной радиатор и через специальные воздуховоды нагнетать тёплый воздух в салон ВАЗ 2107, обогревая его. Вентилятор выполнен из обычного пластика и приводится в действие небольшим электромотором.

Вентилятор печки на ВАЗ 2107 выполнен из пластика и не отличается высокой прочностью

Как пластик, так и электромотор не отличаются высокой надёжностью, так что автовладельцам приходится тщательно следить за состоянием этих деталей, чтобы они не отказали в самый неподходящий момент.

Расположение печного вентилятора

Отопительный вентилятор ВАЗ 2107 располагается под центральной панелью, за кожухом отопителя.

Отопительная система ВАЗ 2107 довольно сложна, так что добраться до вентилятора непросто

То есть для того, чтобы до него добраться, автовладельцу придётся разобрать центральную панель машины, а потом извлечь печной кожух. Без этих предварительных операций замена отопительного вентилятора невозможна.

Причины и признаки поломки отопительного вентилятора

Список причин, по которым печной вентилятор ВАЗ 2107 может сломаться, невелик. Вот он:

• поломка лопасти в крыльчатке. Как уже говорилось выше, крыльчатка печного вентилятора на ВАЗ 2107 ненадёжна, поскольку выполнена из очень хрупкого пластика. Что ещё хуже, хрупкость этого материала повышается на холоде. Поэтому не стоит удивляться тому, что крыльчатка ломается в самый сильный мороз;

• поломка моторчика. Крыльчатка крепится на небольшом штоке, а он, в свою очередь, вмонтирован в электромотор. Как и любой другой агрегат, электромотор может выйти из строя. Обычно это происходит из-за резких скачков напряжения в бортовой сети машины. Ещё это может произойти из-за того, что моторчик просто выработал свой ресурс (обычно у него выходят из строя щётки, снимающие заряд с обмоток ротора).

Признаки, по которым можно распознать поломку отопительного вентилятора, тоже хорошо известны. Перечислим их:

• после включения отопителя вентилятор не шумит. Это значит, что либо моторчик сломался, либо он исправен, но подача тока на него нарушена. Обычно это происходит из-за перегорания предохранителя, отвечающего за этот участок бортовой электросети автомобиля;
• вращение отопительного вентилятора сопровождается громким скрежетом или треском. Это означает, что кусок лопасти откололся от крыльчатки и бьёт по внутренней стороне печного кожуха;
• печной вентилятор вращается с громким непрерывным скрипом, который усиливается по мере увеличения оборотов. Источник скрипа — втулка в вентиляторе. Со временем она изнашивается, и на вентиляторе появляется люфт, из-за которого и возникает характерный скрип.

О смазке отопительного вентилятора ВАЗ 2107

Если коротко, смазка вентилятора на ВАЗ 2107 — занятие бессмысленное. Теперь подробнее. Все отопительные вентиляторы на ВАЗ 2107, независимо от года выпуска автомобиля, комплектуются только втулочными подшипниками. Как уже было сказано выше, втулка со временем изнашивается и начинает пронзительно скрипеть. Если люфт, возникший из-за износа втулки, небольшой, то скрип получится устранить с помощью смазки. Но это лишь временная мера, которая ни к чему не приведёт, потому что очень скоро смазка выработается, люфт увеличится, а вентилятор снова заскрипит. Поэтому единственным рациональным вариантом в этой ситуации является замена печного вентилятора новым. Причём желательно, чтобы новый вентилятор был оборудован не втулочным, а шариковым подшипником, который прослужит вдвое дольше.

Кстати, о вентиляторах с шариковыми подшипниками. В последнее время найти их в продаже стало чрезвычайно непросто. Чем это обусловлено, сказать трудно. Возможно, это связано с почтенным возрастом самой машины, которую давным-давно сняли с производства. Так что автовладельцам в поисках необходимых запчастей всё чаще приходится пускаться на самые разнообразные хитрости. К примеру, один мой знакомый водитель додумался заказать печной вентилятор… на «Алиэкспрессе»! Когда я об этом услышал, то не поверил. В ответ человек достал смартфон и показал мне аукционные лоты с вентиляторами. Откуда взялись вазовские вентиляторы на китайском интернет-аукционе — большая загадка. Но факт остаётся фактом. К слову, стоят они там всего на треть дороже отечественных. Вероятно, это доплата за доставку (хотя на сайте гордо заявлено, что доставка бесплатна). До нашей страны посылка идёт в среднем полтора месяца.

Печка отопителя ВАЗ 2107, принцип работы

Функционирует система отопления следующим образом:

В коробку воздухопритока, которая находится в двигательном отсеке возле ветрового стекла, воздух поступает через специальные решетки на капоте.

В случае ливня либо дождя вода, отделяясь от воздуха, стекает в отверстия, которые есть в коробке. Это дает возможность использовать отопитель в любую погоду, однако пока не нагреется радиатор, воздух, попадающий в салон во время дождя, будет сырым.

Поток воздуха устремляется в отопитель и, проходя через радиатор, нагревается. Нагрев регулируется при помощи крана, регулирующего количество проходящей ОЖ. Управление краном выполняется посредством гибкой тяги, которая присоединена к рычагу управления.

При движении поток воздуха поступает под капот и воздух самостоятельно попадает в отопитель. При остановке или небольшой скорости езды применяется электровентилятор, который управляется переключателем с тремя положениями: «малая скорость», «полная скорость» и «выключено». Пониженная скорость обеспечивается посредством включения электромотора через резистор, который уменьшает напряжение на обмотке мотора.

После радиатора воздух поступает в воздухопроводы, а выходит посредством дефлекторов, которые позволяют менять направление потока.

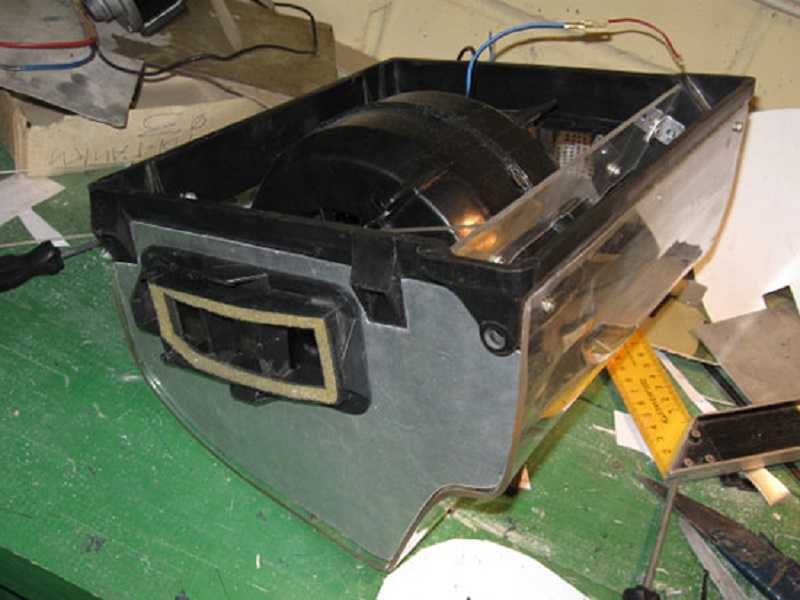

Создание короба

Первое, что необходимо сделать при замене печки ВАЗ-2107 на ВАЗ-2108 — это поработать над верхом крышки отопительной системы, то есть над тем местом, где стоял родной вентилятор. Необходимо полностью вырезать вентилятор, оставив только рамочку. Вырезать можно обычным канцелярским ножом, оставляя с боков места для крепления.

Далее работаем над второй частью отопителя. Здесь также убираем всё лишнее, оставляя только защёлки для крепления коробки к верхней части.

Далее приступаем к построению каркаса из оргстекла или пластика. Здесь нам пригодятся уголки и другие расходники. Главное при создании каркаса — всё правильно измерить и разметить. А далее остаётся только вырезать и собрать сам каркас. Начинаем с создания основания (26 см Х 17,5 см), потом делаем боковые стенки, отверстия под воздуховод. Вырезая окошки, лучше не торопиться, чтоб всё сделать аккуратно.

После закрепления боковин к основе уголками приступаем к примерке выпиленной крышки. Чтобы печка от 2108 подошла на 2107, в нижней части вырезаем окошко для выхода воздуха.

Установка печки ВАЗ-2108 на ВАЗ-2107 заключается в помещении новой улитки в каркас. По размерам в передней стенке выпиливаем отверстие и воздуховоды. Примеряем перегородку в печку и выставляем угол между боковой и передней стенкой таким образом, чтобы воздух шёл в вырезанное отверстие. Когда угол выставлен, устанавливаем моторчик в перегородку.

Воздуховоды должны иметь ширину от 3 до 4 см и длину 15,5 см. Высота воздуховода составляет 7,5 см. Если имеются зазоры, их необходимо заделать термопистолетом или герметикой. Так же заделываем все полученные зазоры короба.

Итак, чтобы встала печка от ВАЗ-2108 на ВАЗ-2107, мы устанавливаем в короб улитку, для этого необходимо снять крышку. Чтобы улитка встала как влитая, сзади делаем упор, а по бокам крепим. Одеваем верхнюю часть короба.

Заднюю стенку вставляем в тисы, нагреваем, сгибаем, меряем и устанавливаем. Печка на 2107 от 2108 установится правильно, если вы придерживались размеров. Далее устанавливается заслонка, боковые насадки, к которым идут патрубки.

Можно обклеить короб звукоизоляцией, обтянуть каким-то материалом или покрасить. Можно установить переключатель печки от Калины на ВАЗ-2107.
