Замена патрубков двигателя ваз 2115

Выбор крана

Перед тем, как производить замену, нужно сперва подобрать новый качественный кран, который будет вам надежно служить.

Для моделей ВАЗ 2108-09 подходит такой же кран, как и для ВАЗ-2113, ВАЗ-2114 и ВАЗ-2115. Что касается заводского крана, то он не очень высокого качества, так как мембранный кран полностью весь состоит из пластмассы. Поэтому владельцы ВАЗов начинают спорить между собой, какой же выбрать — одни предполагают, что подойдет пластмассовый, другие говорят, что керамический будет служить гораздо дольше, третьи вообще хотят вывести кран под капот, чтобы проблема с протеканиями их больше не тревожила. Далее более подробно ознакомимся с их видами.

Виды кранов и их особенности:

1. Заводской — стандартный тип крана ДААЗ, который оснащает ВАЗ 2108 и 2109 еще с завода мембранный пластиковый (код детали 21080-8101150-00). Самый главный его плюс — это доступная цена. Если рассматривать аспект надежности и частоты заклинивания, то тут можно столкнуться с некоторыми недостатками. Специалисты не советуют покупать такой кран, только если в магазине больше других кранов не будет.
2. Керамический — он достаточно дорогой, если сравнивать с заводским, но у него достаточно высокая прочность, также стоит отметить, что его пропускная способность ниже по сравнению с шаровым типом. Самые известные производители кранов, это такие как: Ульяновский ЯВВА или LUZAR. Номер такого краника будет — 21080-8101150-12.
3. Шаровый — имеет отличную пропускную способность, также обладает высокими показателями надежности и прочности, но они, как правило, самые дорогие. Их изготавливают такие компании: Ульяновский Симбирский Литейный Сплав и Шанс-Авто. Артикул шарового крана — 21080-8101150-14. Недостаток крана от Ульяновского завода заключается в том, что он сложно открывается, а это является негативным фактором для упора в пластиковом механизме привода заслонок и крана в местах крепления тросов.

Если делать выбор между выше представленными вариантами, то самым оптимальным, учитывая все плюсы и минусы, будет шаровый или керамический, но все же с небольшими доработками.

Процесс замены отопительного крана на ВАЗ 2113 и ВАЗ 2115

Перед началом работы следует определиться с инструментарием и расходниками. Вот что нам потребуется:

• исправный отопительный кран;
• ключи рожковые;
• ключи торцовые;
• шестилитровая ёмкость с новым антифризом;
• ёмкость для старой охлаждающей жидкости (лучший вариант — небольшой таз);
• отвёртка плоская;
• отвёртка крестовая;
• плоскогубцы;
• ветошь.

Последовательность операций

1. Машина ставится на смотровую яму или на эстакаду. Колёса надёжно фиксируются с помощью противооткатных башмаков. Затем под главным радиатором откручивается пробка, начинается слив антифриза в заранее подставленный таз или ведро. Следует помнить, что полный слив антифриза занимает от 10 до 20 минут.Антифриз удобно сливать в таз, подставленный заранее
2. Под капотом нужно отыскать два отопительных патрубка. На патрубках есть стальные хомуты. Винты на хомутах откручиваются с помощью крестовой отвёртки, патрубки снимаются с трубок вручную.Хомуты на наружных патрубках ВАЗ 2113 ослабляются отвёрткой
3. В кабине, со стороны пассажира, снимается боковая панель, под которой располагаются патрубки отопительного крана. Для снятия этой панели следует воспользоваться плоской отвёрткой и рожковым ключом на 10. После снятия панели откроется доступ к патрубкам, которые крепятся к крану стальными хомутами. Для ослабления этих хомутов потребуется маленькая плоская отвёртка.Для ослабления внутренних хомутов на патрубках крана ВАЗ 2113 придётся снять боковую панель
4. Другими концами патрубки отопительного крана крепятся к печному радиатору. Там тоже есть два хомута. Они ослабляются крестовой отвёрткой и стягиваются с радиаторных трубок вручную.
5. Как только кран будет полностью свободен от патрубков (как со стороны салона, так и со стороны двигателя), можно переходить к откручиванию его крепежа. Печной кран держится на двух шпильках с гайками на «10». Откручивать эти гайки лучше всего с помощью накидного ключа, так как места под боковой панелью мало.Шпильки печного насоса ВАЗ 2113 удобно откручивать накидным ключом
6. После выкручивания обеих гаек кран можно снять с крепёжных шпилек. Но делать это надо осторожнее, потому что к крану крепится тяга, которую тоже придётся отсоединить.
7. Тросовая тяга отопительного крана держится на стальном зажиме. Чтобы его разогнуть, необходимо использовать плоскогубцы.Тяга печного насоса ВАЗ 2113 держится на зажиме, который разгибается плоскобуцами
8. Теперь печной кран извлекается из своей ниши, заменяется новым, а затем отопительная система собирается в обратной последовательности.Печной насос ВАЗ 2113 освобождён от тяги и патрубков и теперь его можно снимать

Последовательность работ по ремонту

Также нужна новая прокладка ГБЦ и прокладка крышки клапанов. Имея все это, можно начинать ремонт. Последовательность действий при ремонте такова:

1. Авто ставиться в гараж, КПП устанавливается в нейтральное положение, а под задние колеса кладутся упоры. Первое, что делается после постановки авто – обесточивается бортовая сеть путем отсоединения клеммы «-» с АКБ.
2. Сбрасывается давление в топливной системе. Для этого на топливной рампе имеется контрольный клапан в виде обычного золотника шины. Под этот клапан нужно разместить емкость, и зажать золотник. При сбросе давления из него будет вытекать бензин. Также потребуется слив охлаждающей жидкости посредством сливных пробок.
3. На двигателе нужно установить поршень 1-го цилиндра в положение ВМТ. Для этого снимается защитная крышка ремня привода ГРМ, и проворачивается коленвал до совпадения меток на шкиву, распределительном валу и маховике.
4. Следующим этапом будет снятие крышки клапанов. Для этого от штуцеров крышки отсоединяются все патрубки, тяга привода дроссельной заслонки, кронштейн привода акселератора и гайки крепления крышки клапанов.
5. Отсоединяется от выпускного коллектора приемная труба системы отвода выхлопных газов. Эти работы производятся под авто.
6. От ДМРВ отсоединяется проводка, снимается воздушный подводящий патрубок к дроссельному узлу, после чего он полностью демонтируется вместе с корпусом воздушного фильтра.
7. Затем нужно от головки отсоединить все элементы, подходящие к головке – патрубки системы охлаждения дроссельного узла, вакуумного усилителя, тягу привода дроссельной заслонки, массовые провода, кронштейн подводящей трубы выпускного коллектора.
8. Также разбалчиваются крепления распорок впускного коллектора, а сами распорки снимаются. Далее отсоединяется проводка от — датчиков давления масла, температуры ОЖ и положения заслонки дросселя, регулятора ХХ, форсунок, высоковольтные провода со свечей.
9. Затем снимается ремень привода ГРМ. Перед этим нужно еще раз проверить совмещение меток на шкиву коленвала и шестерне привода ГРМ. После этого ослабляется натяжка ремня и он снимается с шестерни ГРМ.
10. Чтобы снять шестерню распредвала, ее нужно будет зафиксировать через технологические отверстия и выкрутить болт крепления. Снимать ее с вала нужно аккуратно, чтоб не потерять шпонку. После этого потребуется снятие задней крышки, располагающейся за снятой шестерней, от головки и блока.
11. Снимаются с головки патрубки системы охлаждения вместе с термостатом от головки, а также остальная проводка. Также отсоединяются патрубки подачи и слива топлива.
12. Остается только выкрутить болты крепления головки. Но для этого их вначале нужно ослабить, причем в строго определенном порядке. И только после послабления они полностью выкручиваются. Если разборка произведена правильно, после вытаскивания болтов можно будет снять головку и извлечь поврежденную прокладку. На этом первая часть ремонта считается завершенной.

Смена охлаждающей жидкости строго по регламенту ТО

Жидкость охлаждения важно часто менять, чтобы предотвратить поломку двигателя, т.к. от времени работы она утрачивает свои свойства, и подвергается нагреву.. Для проведения работ по смене антифриза или тосола, необходимо знать важные составляющие:

Для проведения работ по смене антифриза или тосола, необходимо знать важные составляющие:

Знать период, в который можно использовать жидкость для охлаждения, тосол 2-а года, антифриз 5-ть лет.

Контролировать пробег для замены жидкости, как правило, от 20000 до 40000.

Проверять состояние жидкости, обращая внимание на цвет, если цвет изменился после эксплуатации, соответственно жидкость обязательно подлежит замене.

Конечно, лучшим вариантом выбора будет антифриз в качестве жидкости охлаждения, т.к. у него больший срок годности в отличие от тосола, система меньше изнашивается. Но ценовой показатель на тосол значительно дешевле.

Промывая систему охлаждения необходимо:

• Слить из системы всю охлаждающую жидкость, плотно прикрутить пробки и залить дистиллированную воду до максимальной метки.
• Завести двигатель и разогреть до достижения рабочего температурного показателя.
• Пусть он работает на оборотах примерно 3000. Обязательно контролируйте движение температурной шкалы двигателя, чтобы избежать перегрева.
• Затем глушите и оставляете на минут 7, после этого выливаем воду из системы. В случае загрязнения воды процедуру повторяем, до достижения эффекта чистой воды.

Промывка системы и замена охлаждающей жидкости

Ремонт, связанный с заменой охлаждающей жидкости на автомобиле «ВАЗ-2114» проводят, если:

• изменился цвет смеси в расширительном бачке. Обычно это происходит после 20 — 40 тысяч км пробега;
• проводился ремонт, потребовавший полного слива смеси.

В общем случае замену охлаждающей жидкости проводят в следующем порядке:

‘); if(«undefined»===typeof loaded_blocks_drive){loaded_blocks_drive=[]; function n(){var e=loaded_blocks_drive.shift(); var t=e.adp_id; var r=e.div; var i=document.createElement(«script»); i.type=»text/javascript»; i.async=true; i.charset=»utf-8″; i.src=»https://www.drivenetwork.ru/data/»+t+».js?async=1&div=»+r+»&t=»+Math.random(); var s=document.getElementsByTagName(«head»)||document.getElementsByTagName(«body»); s.appendChild(i); var o=setInterval(function(){if(document.getElementById(r).innerHTML&&loaded_blocks_drive.length){n(); clearInterval(o)}},50)} setTimeout(n)}loaded_blocks_drive.push({adp_id:e,div:t})})(47602)

1. 1. Полностью сливают охлаждающий раствор. Для этого нужно открыть все пробки и краники, а также снять крышки радиатора и расширительного бачка. Сливают смесь только после того, как двигатель остыл (В горячем двигателе температура раствора может быть более 100 градусов Цельсия).
2. 2. Промывают охлаждающую систему дистиллированной или чистой водой. Начинают процедуру промывки после того, как стечет вся старая смесь. Промывать блок двигателя и радиатор рекомендуется теплой водой. В противном случае рекомендуют, залив холодную воду, прогреть двигатель, а затем слить воду. По цвету воды определяют, насколько загрязнена система и повторяют процесс промывки пока вытекающая вода не станет чистой. Только после этого приступают к замене смеси.
3. 3. Заливают в систему новый охлаждающий раствор, предварительно перекрыв все пробки и краники. Вливают жидкость в бачок тонкой струйкой до достижения предельной отметки. Наличие воздушных пробок не допускается. Затем крышки расширительного бачка и радиатора закрывают. Для того, чтобы предотвратить высыхание резиновых патрубков, их нужно смазать силиконовой смазкой.
4. 4. Запускают двигатель и дают ему поработать на холостом ходу до тех пор, пока не включится вентилятор радиатора печки. После этого мотор можно заглушить и после остывания проверить уровень жидкости в бачке. Если уровень жидкости не изменился, значит все нормально и работа завершена. Если же уровень жидкости в бачке уменьшился, необходимо убедиться с помощью визуального осмотра, что нет подтеканий. Если их нет, то жидкость доливают, вновь запускают двигатель и повторяют проверку.

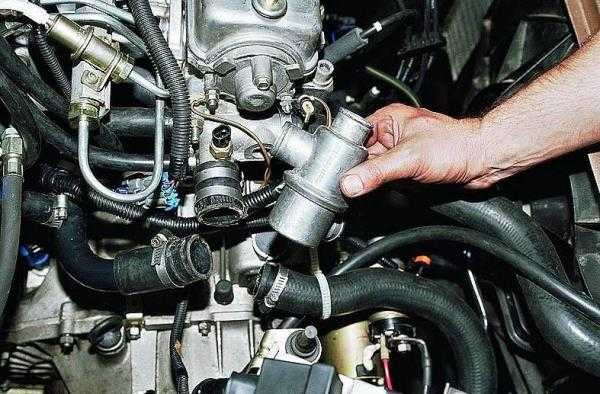

Замена термостата

Снимаем воздушный фильтр.

Сливаем тосол в заранее подготовленную ёмкость.

Снимаем четыре шланга, опуская хомуты. Имейте в виду, что может пролиться небольшое количество тосола.

Аккуратно снимаем термостат.

Очищаем гнездо от пыли и других остатков. Берём новый термостат и наносим слой герметика на все стыки со шлангами, после ждем 10 минут.

Для дальнейшей установки нового термостата, следуем данной инструкции в обратном порядке:

• устанавливаем четыре шланга;
• заливаем ож;
• устанавливаем воздушный фильтр.

Снятие корпуса воздушного фильтра

Выкручиваем 2 гайки спереди и выдергиваем заглушку за корпусом.

Снимаем разъём с датчика ДМРВ, нужно нажать на фиксатор снизу и дернуть за разъём.

Ослабив хамут, аккуратно снимаем воздушный шланг.

Медленно извлекаем корпус воздушного фильтра, слегка расшатывая.

Сборка фильтра производится аналогично, но в обратном порядке.

Замена охлаждающей жидкости (тосола) и патрубков СО ВАЗ 2114

В отечественных автомобилях старого образца охлаждение силовой установки происходит за счет оригинальной охлаждающей смеси. Оригинальна она по той причине, что используется в отечественных машинах, пример — ВАЗ. В новых авто эту задачу выполняет антифриз. Сейчас все больше владельцев ВАЗ решают перейти на антифриз. Это правильный ход по нескольким причинам:

• ВАЗовская смесь действует на систему хуже, так как у неё меньше присадок, которые отвечают за «тепловую защиту». Антифриз был разработан специально для охлаждения систем автомобиля, соответственно пользы от него больше.
• Заводская смесь быстрее разрушает патрубки (шланги). Как результат, утечка и испорченный радиатор.

Оценив пользу современного антифриза, автомобилист сливает старую жидкость, а затем заливает новую смесь. Через несколько недель, в большинстве случаев, владелец ВАЗ 2114 обнаруживает утечку тосола. Ошибка заключается в том, что автомобилист залил совершенно другую жидкость, но не позаботился о патрубках, через которые этот антифриз постоянно проходит. Материал шлангов ВАЗ 2114 рассчитана на «родной» тосол. Опыт показывает, что антифриз быстро разъедает внутренние стенки. Выход из положения – замена шлангов, а затем – охлаждающей жидкости.

Патрубки радиатора ваз 2114

Далее идёт подводящий верхний патрубок радиатора, соединяющий радиатор с головкой блока двигателя.

Этот шланг идёт на инжекторные двигатели. Его внутренний диаметр 32мм, смотрите каталожный номер 21082-1303025.

Следующий, это нижний отводящий патрубок радиатора, соединяющий радиатор с термостатом системы охлаждения двигателя.

Его каталожный номер 21082 – 1303010, внутренний диаметр 32 мм.

Патрубок «уголок» для соединения термостата с водяным насосом (помпой).

Каталожный номер – 2109-1303093-01. Этот патрубок идёт практически на все переднеприводные модели ваз.

Патрубок расширительного бачка, в народе называют «заправочным».

Он служит для соединения расширительного бачка с термостатом. Через него антифриз попадает в систему охлаждения при заполнении системы или доливке через расширительный бочок. Его номер смотрите по каталогу 21082-1303080.

Патрубки печки ваз 2114

Патрубок, служащий для соединения отопителя с головкой блока, называют часто в быту «гусь большой», из-за его сходства с этой птицей.

Шланг подводит охлаждающую жидкость от головки блока к радиатору печки. Смотрим номер по каталогу 2114 – 8101206.

Эти рассмотренные резиновые шланги армированные, кроме шлангов подогрева дросселя и тосольных пароотводящих.

Шланг «гусь кривой» находится под капотом авто и служит для отвода охлаждающей жидкости с радиатора отопителя к водяному насосу.

Каталожный номер гуся кривого 2114- 8101208, заводской БРТ.

Патрубок «коротыш» соединяет термостат с головкой блока двигателя.

Каталожный номер коротыша 2108-1303082, завод БРТ.

Патрубок салонной «малый» печки, подводит охлаждающую жидкость к радиатору печки, через кран, от «гуся кривого».

Его каталожный номер ваз 2114-8101200 от завода БРТ.

Патрубок салонный «большой» отводящий, предназначен для отвода охлаждающей жидкости от радиатора печки через шланг «гусь большой» к водяному насосу.

Номер каталожный 2114-8101204 от завода БРТ.

Под капотом «гусь большой» подводит охлаждающую жидкость к радиатору печки через краник. А отводит жидкость к помпе от радиатора печки «гусь кривой» через салонный «большой» шланг. Например, благодаря набору резиновых патрубков, происходит циркуляция охлаждающей жидкости через радиатор отопителя.

Резиновый патрубок, так называемый «сапуночек» инжекторный служит для соединения клапанной крышки головки блока с «улиткой» (2111) подачи воздуха в двигатель.

Номер заводского сапуночка верхнего по каталогу 2111-1014058-10.

Все представленные в видео соединения находятся под капотом и в салоне автомобиля ваз 2114, относящиеся к системе охлаждения. Кроме патрубков сапуна большого, малого сапуночка и улитки, служащие для прохода воздуха.

В машине находятся также всем известные шланги подачи бензина, тормозные шланги, вакуумный шланг, а также подачи жидкости для омывания лобового стекла и другие. Их также нужно будет рассмотреть на видео и описать в статье.

Все резиновые шланги в автомобиле нуждаются в постоянной замене, так как находятся под воздействием агрессивных жидкостей и постепенно теряют свои свойства. Они теряют свою эластичность, дубеют, трескаются и иногда, разрываются при долгой эксплуатации без замены.

Поэтому, периодически рекомендуется просматривать их состояние и производить замену при обнаружении любой неисправности.

На этом видео обзор заканчивается, надеюсь, что ролик будет кому-то полезен как для информации, так и при обслуживании своего авто.

Смотрите Видео

Спасибо, кто посмотрел видеоролик, подписывайтесь на канал, пишите комментарии и задавайте вопросы.

Как правильно заменить патрубки в ВАЗ-2114

Первый вопрос, которые слышат специалисты от автолюбителей – какие патрубки следует покупать для ВАЗ-2114? Изделия, сделанные из силикона, считаются самыми долговечными и вместе с тем идеально совместимыми с механизмом охлаждения ВАЗ-2114. Внизу на схеме предоставлено размещение интересующих нас патрубков:

1. Короткие монтируют на муфты термостата и насоса, качающего воду.
2. Далее идет проводящий шланг.
3. Патрубок, расположенный в нижней части, отвечает за отвод тосола из радиаторного устройства.

Какой набор инструментов понадобится для замены патрубков ВАЗ-2114

1. Новые шланги.
2. Ключи разной величины.
3. Отвертки разных форматов.
4. Смазка на основе силиконового компонента.

Теперь о том, чем отличается от антифриза всем известный тосол. Последний изготавливается отечественным производителем, антифриз производится за рубежом, поэтому может отличаться состав.

Поэтому поинтересуйтесь у продавца охлаждающей жидкостью иностранного производства.

Замена тросиков печки ваз 2114

Иногда случаются ситуации, когда по тем или иным причинам, изделие перегибается или вовсе обламывается. Такие случаи требуют снятия делали и замены ее на новую. Рекомендации по разбору таковы:

1. Металлические клипсы, которые удерживают тросик на месте необходимо отсоединить.
2. Одним концом тросик присоединен к крану, другой стороной к рычагу регулировки температуры воздуха в салоне. Последовательность отсоединения можно соблюдать любую. Но удобнее всего будет вначале отсоединить конец от крана печки, отстегнуть все клипсы и в последнюю очередь отсоединить от рычага.
3. Теперь изделие следует аккуратно извлечь из корпуса.
4. Обратную установку новой детали начинайте с присоединения к крану.

На рынке авто товаров представлено очень много разнообразных моделей которые различаются между собой длинной, толщиной, разнообразными видами, формами обоих концов. Для того чтобы не ошибиться в приобретении нового изделия, советуем прихватить его с собой в магазин. Обычно в тросики продается сразу одним комплектом по несколько штук.

Вот мы и узнали, как поменять тросики печки на ваз 2114. Самое главное при проведении работ, не торопиться, понять принцип функционирования механизма подачи горячего и холодного воздуха.Желаем Вам теплых печек !)

Где находится кран отопителя в салоне автомобиля? Он располагается в самом низу торпеды, легче всего к нему можно будет подобраться, со стороны пассажирского кресла.

Замена крана печки ВАЗ

Чтобы произвести замену крана отопителя вам необходимы:

1. Новый кран.
2. Червячный хомут с диаметром 16-23 мм.
3. Антифриз.
4. Прокладки и уплотнители.
5. Средство для удаления ржавчины.
6. Щетка для металла.
7. Накидной и торцевой ключ на 10 и 13.
8. Крестовые и плоские отвертки.
9. Силиконовый герметик.

Производить замену крана рекомендуют только на холодном двигателе. Перед сливанием тосола, необходимо бегунок поставить в режим «Горячо» — так жидкость сольется и с радиатора отопителя.

Замену лучше всего проводить при наличии смотровой ямы или эстакады, хотя если вопрос касается именно «восьмерки», то можно обойтись и набором торцевых головок с карданчиком. Кстати, торпеду тоже снимать не обязательно, достаточно просто ее открутить и поднять вверх.

Пошаговая инструкция по замене крана печки ВАЗ: 1. Ставим авто на яму, для того чтобы сливать охлаждающую жидкость было более удобно. Подставляем под двигатель заранее подготовленную емкость, откручиваем пробку на блоке и сливаем охлаждающую жидкость.

2. Зачищаем резьбовое соединение на двух шпильках, с помощью которых крепится кран печки, используем жидкость WD-40 и специально для этого предназначенную щетку для металла. Хомуты откручиваем отверткой.

3. Возвращаемся в салон. Откручиваем боковые панели в автомобиле, для этого нам понадобится крестовая отвертка.

4. Осматриваем кран печки. Течь явно видно. Ослабляем хомуты патрубков в салоне, если решили производить поменять их, то ослабляем патрубки и со стороны радиатора. Патрубки снимаются очень аккуратно, потому что возможно подтекание охлаждающей жидкости с печки.

5. Спускаемся под автомобиль и с помощью торцового ключа № 10 откручиваем гайки крепления крана. Далее в салоне демонтируем пружинный фиксатор, путем отсоединения от крана троса управления, после чего сам кран просто нужно потянуть на себя за патрубок.

6. Меняем старый кран.

7. Затем начинаем монтировать новый. Тут необходимо помнить, что перед прикручиванием крана нужно сначала произвести подключение троса, а уже потом кран можно будет прикрутить к кузову.

8. Далее собираем все в обратной последовательности, также устанавливаем новые уплотнители и прокладки между краном печки и кузовом автомобиля. Во время установки патрубком следует использовать герметик.

9. Также нужно помнить о герметике, необходимо в обязательном порядке добавить его в тот момент, когда будете подключать патрубки, для того чтобы снизить возможную утечку антифриза в будущем. Надеваем патрубок и закрепляем хомут. Закручиваем сливную пробку и заливаем охлаждающую жидкость в радиатор.

Ремонт термостата

Датчик термостата также служит для сохранения заданной нормы температурного показателя. Он перекрывает движение охлаждающей смеси в радиатор, пока нагрев двигателя не достигнет нужной температурной нормы примерно в 90 градусов. Жидкость начинает поступать через термостат при достижении по Цельсию 95 градусов. При помощи термостата двигатель расходует минимальное время для разогрева. Расположен термостат между двигателем и охлаждающим радиатором.

Часто встречающиеся проблемы:

1. Клапан закрыт – двигатель в не прогретом состоянии очень плохо держит обороты, может заглохнуть.
2. При открытом клапане – при заморозках можно ездить, или включать печку на максимальный режим, иначе произойдет перегрев двигателя.

При проведении ремонтных работ термостата допускается легкое ударение отверткой по корпусу, чтобы сдвинуть клапан.

Если же необходимо полностью разобрать термостат, важно плотно закрыть патрубки, чтобы избежать утечки тосола, только после этого разбирать термостат. По окончанию проведения ремонта тосол лучше заменить

• Электрооборудование
• Двигатель
• Тормозная система
• Прочее
• Рулевое управление
• Трансмиссия
• Подвеска
• Тюнинг

• ВАЗ 2110
  • Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг
• ВАЗ 2114
  • Электрооборудование
  • Двигатель
  • Тормозная система
  • Прочее
  • Рулевое управление
  • Трансмиссия
  • Подвеска
  • Тюнинг
• Лада Приора
  • Рулевое управление
  • Двигатель
  • Подвеска
  • Электрооборудование
  • Тюнинг
  • Тормозная система
  • Трансмиссия

• Видеопубликации
• Фотопоток тюнинга ВАЗ
• Руководства по эксплуатации и ремонту

Инструкция по замене патрубков системы охлаждения ВАЗ-2114

Пошагово замена патрубков системы охлаждения в авто марки ВАЗ-2114 выглядит так:

1. Извлеките провод аккумулятора, который выходит из гнезда «минус».
2. Аккуратно слейте старую охлаждающую жидкость, но перед этим дождитесь полного охлаждения двигателя. Иначе существует риск получить от охлаждающей жидкости ожоги.
3. Извлеките такие компоненты: отложите в сторону обивку, обеспечивающую шумоизоляцию, вентилятор, накладку, идущую к раме ветрового стекла, облицовочный материал.
4. Теперь ваша цель – добраться к воздухосборнику, для этого выкрутите скобы в виде пружин и винты, отвечающие за фиксацию. Для пружинных скоб идеально подходит отвертка, для винтов необходимо взять ключ.
5. Для ослабления хомутов снимите передний корпус, а затем извлеките из штуцеров старые шланги.
6. Осталось монтировать в специально отведенное место новые силиконовые шланги, предпочтительно чтобы детали были произведены за границей – они прослужат дольше.
7. Произведите монтаж других компонентов, следуя обратному порядку этой пошаговой инструкции.

Замена радиатора отопителя ВАЗ-2114

Сливаем охлаждающую жидкость как описано в п. 2 для замены крана. Снимаем бардачок, состоящий из трех частей и боковые панели в ногах пассажирского места. При этом необходимо откручивать абсолютно все винты их крепления, которые видны. Следует не пропустить крепления к полу (2 винта по бокам, с левой и правой стороны панели снизу возле ЭБУ) и 2 самореза у стойки пассажирской двери. Еще один спрятан под заглушкой в верхнем левом углу панели возле кнопок.

Откручиваем все винты крепления тросиков с пассажирской стороны – справа и слева ближе к середине салона (здесь самые «трудные» – 3 шт). Тянем основную панель со стороны пассажира аккуратно на себя. Если она идет с трудом, то следует проверить все ли крепления откручены. Можно дополнительно снять с регулировок заслонки и печки пластмассовые наконечники.

Когда панель отойдет от кузова, необходимо в появившуюся щель подставить какой-нибудь предмет (например, пластиковую бутылку). Подставляем под радиатор какую-нибудь посуду побольше, чтобы не залить потом вытекающим из радиатора и системы тосолом пол.

Ослабляем хомуты патрубков. Освобождаем радиатор от патрубков и ждем, пока антифриз не перестанет вытекать. Откручиваем все гайки крепления радиатора к кузову.

Снимают радиатор вдвоем – понадобится помощь одного человека. Кто-то один приподнимает панель насколько можно выше, а второй в это время извлекает радиатор – вытягивает вниз, поворачивает и тянет на себя.

Новый радиатор ставят в обратной последовательности. После установки радиатора не следует сразу приступать к монтажу панели и бардачка.

Сначала необходимо проверить герметичность всех соединений – заливаем в систему охлаждающую жидкость и запускаем двигатель.

Если все нормально, то заканчиваем замену радиатора.

Система охлаждения ваз 2114 вызывает большой интерес у автомобилистов. Машины модели 2114 имеют скрытую охлаждающую систему, основанную на использовании специальной смеси для охлаждения. Движение охлаждающей смеси происходит под воздействием механического насоса.

Принцип сборки многих российских машин осуществляется довольно не качественно, поэтому работоспособность многих механизмов, в том числе и охлаждающая система ваз 2114 оставляет желать лучшего.

Для выявления и произведения необходимых ремонтных работ, нужно иметь представление о состоянии и методе работы охлаждающей системы.

Замена переднего тормозного шланга на «пятнашке» — пошаговое руководство

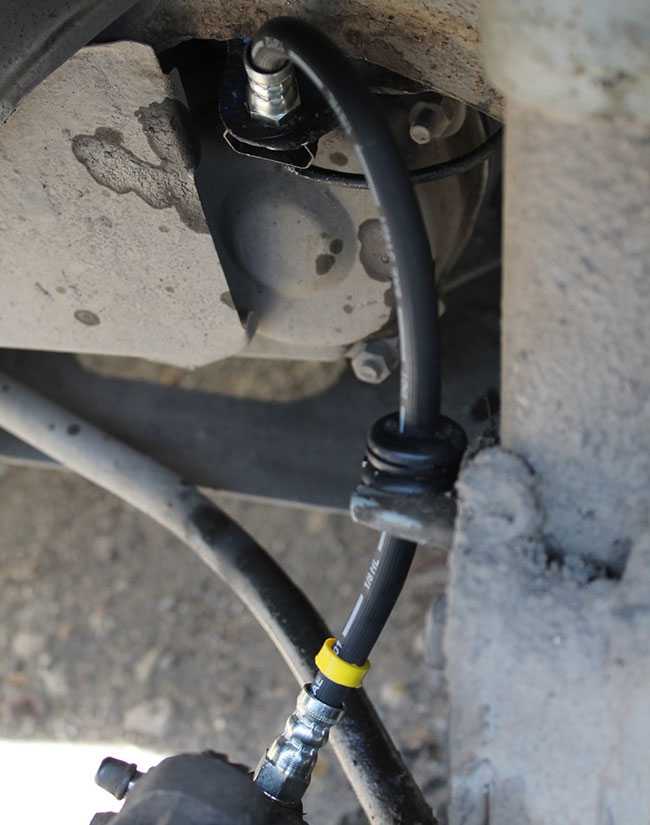

1. Первым делом необходимо установить место повреждения и решить какой из шлангов вам нужен. В данном случае лопнул передний тормозной шланг. Далее покупаем все необходимое и приступаем к работе. На фото видно место разрыва (повреждения).

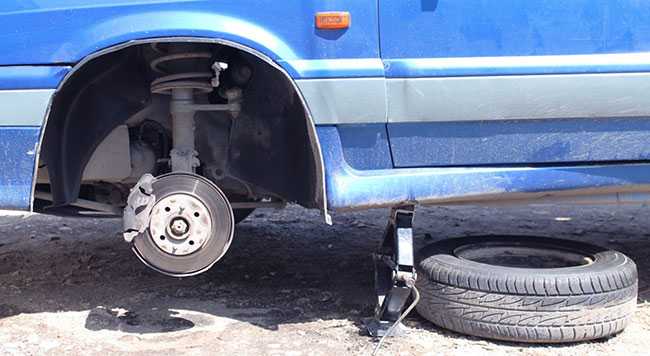

1. Начинаем работу с того, что срываем колесные болты, пока авто стоит на четырех колесах, далее домкратим нужную нам сторону, откручиваем болты и снимаем колесо.

Обрабатываем болты WD-40 и ждем пока жидкость отъест ржавчину, и позволит без труда открутить соединение.
Далее откручиваем шланг, подсоединенный к металлической тормозной трубке

Используя ключ на «15», удерживаем наконечник шланга, а другим ключом на «10», осторожно откручиваем штуцер тормозной трубки
Здесь важно быть максимально осторожным, так как сорвать или «слизать» грани очень легко. Если гайка не поддается используйте спецключ для тормозных шлангов
Такой ключ позволяет подтянуть, сделав более прочным сцеплены между ключом и резьбовым соединением.

1. После того как соединение откручено, трубку следует заткнуть чем-то подходящим по диаметру, это нужно для того, чтобы избежать утечки ТЖ.

1. Теперь при помощи ключа на «15» откручиваем штуцер шланга, подсоединенного к тормозному цилиндру. Между цилиндром и штуцером установлено медное кольцо, которое желательно заменить, но если оно в порядке, то можно обойтись без этого.

Дальше производим сборку в обратной последовательности. Однако ставить точку на этом пока что рановато. Перед тем как радоваться проделанной работе, необходимо прокачать тормозную систему, чтобы выгнать весь воздух, который попал в ТС. Рассказывать, как прокачать тормозную систему не буду, об этом вы можете прочесть в одной из предыдущих моих статей — вот ссылка на эту статью

После прокачки тормозной системы проверяем герметичность соединений и уровень ТЖ в системе. Далее проверяем как все работает. Предупреждаю, не спешите сильно разгоняться, чтобы испытать тормоза, всякое бывает, в случае отказа тормозов вы можете совершить ДТП и повредить свой или чужой автомобиль. Проверьте сначала как все работает где-то в малолюдном месте на небольшой скорости, если все ок, проверьте как поведет себя авто на пустой трассе.

5.1 Отсоединение и замена шлангов системы охлаждения

1. На штуцерах и патрубках обычного типа шланги крепятся посредством хомутов. При этом могут использоваться как стандартные хомуты с червячным приводом, так и одноразовые хомуты скручиваемого типа. Последние при подсоединении шланга подлежат замене на более практичные стандартные.

2. При помощи отвертки ослабьте хомут и сдвиньте его вдоль шланга вверх, полностью освободив штуцер/приемный патрубок. Аккуратно снимите шланг со штуцера. Новые шланги обычно снимаются без особых проблем, в то время как старые могут оказаться “прикипевшими”.

3. Не поддающийся отделению шланг следует попытаться освободить, повращав его на штуцере, затем можно аккуратно поддеть срез шланга тупым инструментом, не прилагая при этом чрезмерного усилия, — помните, что впускной и выпускной патрубки радиатора являются достаточно хрупкими элементами. В крайнем случае, сильно “прикипевший” шланг может быть срезан со штуцера ножом: несмотря на связанные с таким способом определенные материальные затраты, все же дешевле будет заменить шланг, чем приобретать новый радиатор. 4. При установке нового шланга сначала наденьте на него крепежные хомуты, лишь после этого натягивайте шланг на штуцеры/патрубки соответствующих компонентов охладительного тракта. Если изначально для крепления шлангов были использованы хомуты скручиваемого типа, их следует обрезать и при установке заменить более надежными винтовыми или червячными. Для облегчения посадки жестких шлангов на штуцеры следует слегка смочить концы последних мыльной водой, либо прогреть в теплой воде концы шланга — не используйте в качестве смазки никакие масла. 5. Натяните шланг концами на штуцеры и проверьте правильность его прокладки в двигательном отсеке. Разместите хомуты на посаженных на штуцеры участках шланга, заведя их за торцевую развальцовку. Прочно затяните хомуты. 6. Заправьте систему охлаждения (обратитесь к Главе Текущее обслуживание ). 7. Запустите двигатель, затем внимательно проверьте систему на наличие признаков утечек охлаждающей жидкости.

Подведенные к теплообменнику отопителя шланги

Заключение

Замена системы охлаждения ВАЗ-2114 – дело хлопотное, так как необходимо устанавливать абсолютно все новые компоненты. Но есть и такие узлы, которые могут эксплуатироваться бесконечно долго. Например, радиаторы, кран печки, установленный в перегородке. Эти узлы довольно редко выходят из строя, в отличие от термостата или помпы. Даже антифриз, и тот меньше служит. А вот патрубки системы охлаждения ВАЗ-2114 – это самые уязвимые компоненты. Особенно два, идущих к крану печки. Они находятся в непосредственной близости к выпускному коллектору и подвержены очень сильному нагреву.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Неожиданно: мужья хотят, чтобы их жены делали чаще эти 17 вещей Если вы хотите, чтобы ваши отношения стали счастливее, вам стоит почаще делать вещи из этого простого списка.

• Электрооборудование
• Двигатель
• Тормозная система
• Прочее
• Рулевое управление
• Трансмиссия
• Подвеска
• Тюнинг

• ВАЗ 2110
  • Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг
• ВАЗ 2114
  • Электрооборудование
  • Двигатель
  • Тормозная система
  • Прочее
  • Рулевое управление
  • Трансмиссия
  • Подвеска
  • Тюнинг
• Лада Приора
  • Рулевое управление
  • Двигатель
  • Подвеска
  • Электрооборудование
  • Тюнинг
  • Тормозная система
  • Трансмиссия

• Видеопубликации
• Фотопоток тюнинга ВАЗ
• Руководства по эксплуатации и ремонту
