Замена охлаждающей жидкости ваз 2109

Особенности работы вентилятора и термостата ваз 21093, 2109, 21099

Электровентилятор включает в себя электродвигатель и четырех лопастную крыльчатку, лопасти которой имеют переменный угол наклона и шаг для снижения уровня шума. Для повышения КПД система вентилятора ваз оборудована кожухом, прикрепленным на кронштейнах.

Электровентилятор монтируется на резиновых втулках. Срабатывание вентилятора происходит благодаря сигналу датчика, установленного в бачок радиатора. При этом величина температуры замыкания контактов примерно 99’С, а отключения вентилятора 94’С.

Термостат системы обеспечивает первоочередной прогрев двигателя и регулирует тепловой режим. Оптимальная величина температуры охлаждающей жидкости – в пределах 90-98’С. Термостат включает корпус и крышку, завальцованых совместно с клапаном.

Причины перегрева двигателя ваз

1. Неисправный термостат может вызывать перегрев двигателя. Если на прогретом моторе верхний патрубок — горячий, а нижний холодный, — термостат заклинило и тосол проходит только по малому кругу. Или же термостат будет включать только большой круг, что не позволит мотору ваз прогреваться до необходимой рабочей температуры. В таком случае термостат следует заменить.
2. Еще одной причиной чрезмерного нагрева двигателя может быть завоздушивание системы охлаждения, в таком случае систему нужно продавить и устранить воздух со всех полостей.
3. При высокой температуре не включается вентилятор — проблемы с датчик температуры, реле вентилятора или с жгутом проводов к нему.
4. Иногда забиваются соты радиатора, что резко снижает интенсивность теплообмена. Необходимо произвести дательную чистку радиатора, ее нужно выполнять аккуратно, во избежание повреждения сот.

Вот основные причины, которые влияют на качественную работу системы охлаждения двигателя ваз 21093,2109,21099, с их помощью можно определить и устранить неисправности, обеспечив надежную и долговечную работу мотора.

Принцип работы охлаждения ваз 21093,2109,21099

Привод насоса охлаждения работает от ремня ГРМ. Общий объем системы, включая печку, равен — 7,8 л. Контроль температуры выполняется с помощью датчика, установленного на рубашку блока цилиндров. Указатель температуры выводится на панель приборов.

В процессе работы двигателя ваз жидкость с рубашки блока переходит в радиатор (где происходит отбор тепла) или в термостат (короткий контур — для прогрева мотора). Далее, жидкость нагнетается насосом в рубашку охлаждения силового агрегата ваз инжектор. По трубопроводам обеспечивается циркуляция и подогрев топливной смеси во впускном коллекторе и зоне дроссельной заслонки.

Внутренняя поверхность радиатора увеличена путем применения алюминиевых трубок и охлаждающих пластин, он не имеет заливного отверстия, долив выполняется в расширительный бачок. В котором также установлен датчик включения электровентилятора. Бачок имеет пробку заливной горловины с клапанами (впускной и выпускной). Для слива жидкости охлаждения из системы откручивают сливные пробки бачка, блока цилиндров, радиатора.

Замена охлаждающей жидкости — инструкция

Охлаждающая жидкость на большинстве отечественных автомобилях должна меняться как минимум один раз в два года или через 60 000 километров пробега, то есть получается, что наступит ранее и этих условий. Многие автовладельцы ВАЗ 2109-2108 считают, что эти рекомендации не стоит принимать близко к сердцу, как говорится, и что ездить можно как минимум в два раза дольше на одном и том же антифризе или тосоле.

Но на самом деле к этому стоит относиться очень серьезно, ведь при выработке своего ресурса, охлаждающая жидкость теряет свои свойства: моющие, антикоррозионные и т.д. что может привести к повреждению каналов охлаждения, а это грозит в дальнейшем серьезным ремонтом двигателя.

Как слить тосол на ВАЗ 2109

Собственно говоря, процедура слива и замены охлаждающей жидкости является достаточно актуальной для любого водителя, от новичка, только получившего права, до опытного водителя с двадцатилетним стажем.

Рассмотрим слив тосола на примере одной из самых популярных моделей отечественного автопрома – «девятке», ВАЗ-2109. На самом деле, данная процедура не такая уж и сложная, и ее можно выполнить в домашних условиях, главное соблюдать последовательность в действиях.

Инструментов понадобится всего несколько – отвертка, шестигранный ключ 12 мм и рожковый ключ на 8 мм.

На первом этапе следует поместить автомобиль на более-менее ровной площадке, хотя идеальным вариантом будет постановка на смотровую яму. Альтернативным способом можно поднять авто с помощью домкрата и установить под колеса опоры.

Далее нужно дождаться, пока двигатель окончательно остынет (это обязательное условие).

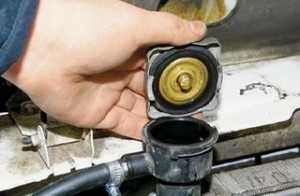

После того, как двигатель окончательно остыл, нужно открыть капот и открыть пробку расширительного бачка. В то же время, в салоне нужно открыть кран отопителя (перевести его вправо до упора).

Забравшись под машину необходимо открутить болты, фиксирующие картер двигателя, и снять защиту. Поставив под радиатор подходящую емкость, нужно открутить пробку, и дождаться окончания слива тосола с радиатора.

По аналогии сливается и антифриз с двигателя. Для этого нужно открутить пробку, расположенную на блоке цилиндра и проследить, что антифриз сливается четко и без потерь. Кстати, чтобы добраться до этой пробки, следует полностью снять модуль зажигания.

Для облегчения процедуры слива тосола нужно отсоединить подающий шланг от карбюраторного патрубка и ослабить зажимающий хомут.

Когда процедура слива завершена, необходимо тщательно очистить элементы двигателя от остатков жидкости и плотно закрутить все пробки (на блоке цилиндра и на расширительном бачке). Сборка всех снятых компонентов автомобиля осуществляется в обратном разборке порядке.

Важно! Пробку расширительного бачка следует закручивать с особой тщательностью, так как он находится под постоянным давлением и неплотное закрытие влечет за собой утечку жидкости или повреждение механизмов авто. И лишь только потом можно заливать новый антифриз

И лишь только потом можно заливать новый антифриз.

Вообще, слив тосола требуется лишь в нескольких ситуациях:

• утечка жидкости;
• периодическая профилактика, связанная с ухудшением свойств охладительной жидкости.

Сам по себе тосол является достаточно токсичным, так что при выполнении работ следует быть более, чем аккуратным, и избегать попадания данной жидкости на открытые участки кожи.

После того, как новый антифриз залит, необходимо проверить работоспособность охладительной системы, прогрев двигатель до рабочей температуры и включив воздушное охлаждение.

Технология замены тосола на инжекторных ВАЗ 2109 своими руками

Концепция замены предусматривает слив отработанного состава через специальные отверстия и заполнение системы новым тосолом. Конструкторами предусмотрены два сливных отверстия в системе охлаждения «вазовских» моторов:

• на левом торце основного радиатора;
• на передней стенке блока цилиндров.

Проведение замены тосола на моторах ВАЗ 2109 не представляется возможным без предварительного демонтажа модуля зажигания, расположенного на лицевой поверхности блока цилиндров:

• снять «минусовую» клемму с АКБ;
• отсоединить провода от свечей зажигания;
• демонтировать колодку проводов питания модуля зажигания;

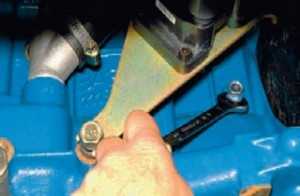

• отвернуть болты, фиксирующие модуля относительно блока цилиндров и картера сцепления;
• ослабить болт левого верхнего крепления передней опоры мотора;
• вывести из-под болта кронштейн модуля;
• изъять из моторного отсека модуль с проводами.

Слив отработанного тосола производится по методике:

• открыть кран отопителя;
• соединить расширительный бачок с атмосферой, открутив крышку (при таких условиях обеспечивается быстрое вытекание жидкости из системы);
• подставить тару и отвернуть пробку в левом нижнем углу радиатора мотора, дождаться окончания стекания жидкости;
• отвернуть сливную гайку на блоке цилиндров и слить ОЖ из «рубашки».

К сведению. Если сливаемая жидкость грязна и богата на различные включения, систему следует промыть обычной водой:

• закупорить отверстия для слива;
• залить воду через расширительную емкость и закрыть ее;
• завести мотор на 3-4 минуты;
• заглушить и слить.

Операция повторяется до тех пор, пока отработанная вода не будет чистой.

Изъяв из системы всю жидкость, следует:

• установить всю сливную арматуру обратно;
• смонтировать модуль зажигания в обратной последовательности;
• связать «массу» автомобиля с АКБ;
• залить новый тосол через расширительный бачок (см. ниже технологию заполнения);
• запустить двигатель на 1-2 минуты;
• долить ОЖ и закрыть расширительный бачок;
• прогреть двигатель до момента срабатывания вентилятора охлаждения и заглушить;
• при необходимости добавить ОЖ до виртуальной средней отметки (между MIN и MAX).

Что выбрать?

Сегодня при замене ОЖ на автомобилях отечественного производства чаще всего говорят про тосол. Но помимо тосола активно применяется антифриз для более современных машин.

Для системы охлаждения ВАЗ 2109 вполне можно использовать антифриз, а не тосол.

Тип ОЖ

Особенности

• Все жидкости охлаждения являются антифризами, а тосол — это его разновидность, разработанная еще во времена СССР как альтернатива зарубежному антифризу;
• Тосол — просто название типа антифриза, более адаптированного под особенности эксплуатации авто в условиях нашей страны (тогда еще СССР);
• Цена более доступная, если сравнивать с другими ОЖ;
• Более широко используется среди владельцев отечественных авто

• Разновидностей антифриза в мире огромное количество;
• Отличие между ними заключается в основе, цвете, составе и прочих параметрах;
• Антифризы используют в своем составе специальные присадки, которые обеспечивают эффективную работу системы охлаждения и продлевают срок службы самой ОЖ;
• Антифриз стоит дороже, что является наиболее частой причиной выбора в пользу тосола

Разнообразие ассортимента

Учитывая особенности каждого из представленных типов ОЖ, можно сделать определенные выводы:

Если брать во внимание качественные характеристики, антифриз существенно превосходит тосол.
Тосол практичнее, если учитывать его адаптированность к нашим автомобиля. Его состав разработан с прицелом на местный климат, качество машин и дорожные условия.
Тосол можно попросить у любого встречного водителя, проезжающего мимо при поломке вашего ВАЗ 2109.
Характеристик тосола вполне достаточно, чтобы обеспечить нормальную функциональность СО.. Практика показывает, что переплачивать за антифриз для заливки ОЖ в систему охлаждения ВАЗ 2109 не имеет смысла

Практика показывает, что переплачивать за антифриз для заливки ОЖ в систему охлаждения ВАЗ 2109 не имеет смысла.
