Замена охлаждающей жидкости lada 21072 (ваз 21072) своими руками

Периодичность замены, какой антифриз заливать

По рекомендации завода-изготовителя производить замену антифриза или тосола на автомобилях ВАЗ 2104 необходимо с периодичностью раз в 2 года или после пробега 60 тысяч километров. Если автомобиль эксплуатируется в более жестких условиях, то замену желательно производить чаще – каждые 30-40 тысяч километров.

Помимо рекомендуемой периодичности замены ОЖ, существуют другие причины, по которым необходимо менять жидкость в системе охлаждения автомобиля:

Утрата свойств. Проверить качество используемого антифриза можно при помощи тестовой полоски, которая продается в тех же местах, где и сама жидкость. Полоску опускаете в расширительный бачок, затем вытаскиваете. В комплекте с полоской идет цветовая шкала, согласно которой, можно будет понять, сколько еще можно эксплуатировать автомобиль до замены охлаждающей жидкости.
Изменение цвета на рыжий или красный. Это означает, что в составе появилась ржавчина.
Появление осадков, хлопьев и плотных образований.

Во всех случаях необходимо произвести не только замену, но и проверить на исправность всю систему охлаждение двигателя.

В качестве охлаждающей жидкости для ВАЗ 2104, можно использовать неплохой тосол Лукойл. Или менее известный, но качественный продукт Газпромнефть. При замене также можно заливать антифриз, лучше с допуском G12, он более безопасен для всей системы. Также можно использовать оригинальный антифриз Lada G12, который подходит для всех автомобилей данного производителя.

Заливка

Аккуратно заливаем тосол в отверстие. Сигналом, что необходимое количество залито, будет вытекание жидкости из штуцера. Одеваем на место шланг, затягиваем хомут, после чего обеспечиваем заливку радиатора и расширительного бачка (рекомендуемый уровень – центральное положение между максимальной и минимальной отметками).Завершив процесс заливки и надежно закрыв все отверстия, обязательно запускаем двигатель, доведя его до температуры 70-90°C. Осуществляем проверку уровня жидкости в расширительном бачке (возможно, придется долить немного тосола).Описанный выше процесс достаточно прост и непритязателен – после одного-двух раз он выполняется «на автомате», без дополнительных советов или поминутных сверок с инструкцией. Замена тосола на ВАЗ 2107 вполне по силам даже тем, кто имеет весьма смутное представление о том, что находится под капотом автомобиля. Главное – производить все манипуляции в строгом соответствии с рекомендациями, поэтапно, чередуя действия в нужной последовательности.

Видео «Разборка электрической схемы автомобиля»

В этом видео (автор MR.BORODA) рассказывается, как читать электросхему машины, помогает разобраться с проводкой.

Схема электрооборудования автомобиля ВАЗ-2107. Нажмите на картинку для увеличения. Все подписи ниже под схемой.

1 – блок фары;

2 – боковые указатели поворота;

3 – аккумуляторная батарея;

4 – реле включения стартера;

5 – электропневмоклапан карбюратора;

6 – микропереключатель карбюратора;

7 – генератор 37.3701;

8 – моторедукторы очистителей фар*;

9 – датчик включения электродвигателя вентилятора;

10 – электродвигатель вентилятора системы охлаждения двигателя;

11 – звуковые сигналы;

12 – распределитель зажигания;

13 – свечи зажигания;

14 – стартер;

15 — датчик указателя температуры охлаждающей жидкости;

16 – подкапотная лампа;

17 – датчик сигнализатора недостаточного давления масла;

18 – датчик сигнализатора недостаточного уровня тормозной жидкости;

19 – моторедуктор очистителя ветрового стекла;

20 – блок управления электропневмоклапаном карбюратора;

21 – катушка зажигания;

22 – электродвигатель насоса омывателя фар*;

23 – электродвигатель насоса омывателя ветрового стекла;

24 – монтажный блок;

25 – реле очистителя ветрового стекла;

26 – реле аварийной сигнализации и указателей поворота;

27 – выключатель сигнала торможения;

28 – выключатель света заднего хода;

29 – реле зажигания;

30 – выключатель зажигания;

31 – трехрычажный переключатель;

32 – выключатель аварийной сигнализации;

33 – штепсельная розетка для переносной лампы**;

34 – переключатель вентилятора отопителя;

35 – дополнительный резистор электродвигателя отопителя;

36 – лампа сигнализатора включения обогрева заднего стекла;

37 – лампа сигнализатора недостаточного уровня тормозной жидкости;

38 – блок сигнализаторов;

39 – электродвигатель вентилятора отопителя;

40 – лампа освещения вещевого ящика;

41 – выключатели плафонов на стойках передних дверей;

42 – выключатели фонарей сигнализации открытых передних дверей***;

43 – фонари сигнализации открытых передних дверей***;

44 – соединительная колодка;

45 – прикуриватель;

46 – часы;

47 – выключатель освещения приборов;

48 – диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости;

49 – указатель уровня топлива;

50 – лампа сигнализатора резерва топлива;

51 – спидометр;

52 – лампа сигнализатора включения указателей поворота;

53 – лампа сигнализатора приоткрытия воздушной заслонки карбюратора;

54 – лампа сигнализатора заряда аккумуляторной батареи;

55 – выключатель сигнализатора приоткрытия воздушной заслонки карбюратора; 56 – комбинация приборов;

57 – эконометр;

58 – выключатели плафона на стойках задних дверей;

59 – указатель температуры охлаждающей жидкости;

60 – тахометр;

61 – лампа сигнализатора включения стояночного тормоза;

62 – лампа сигнализатора недостаточного давления масла;

63 – лампа сигнализатора включения дальнего света фар;

64 – лампа сигнализатора включения наружного освещения;

65 – вольтметр;

66 – выключатель сигнализатора включения стояночного тормоза;

67 – выключатель наружного освещения;

68 – выключатель обогрева заднего стекла с лампой подсветки;

69 – выключатель заднего противотуманного света с сигнализатором включения*;

70 – предохранитель цепи противотуманного света;

71 – плафон****;

72 – задние фонари;

73 – датчик указателя уровня топлива и резерва топлива;

74 – колодки для подключения к элементу обогрева заднего стекла*;

75 – фонари освещения номерного знака.

Порядок условной нумерации штекеров в колодках : а – блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора; б – монтажного блока и трехрычажного переключателя; в – реле аварийной сигнализации и указателей поворота; г – задних фонарей (нумерация выводов по порядку от края платы); д – выключателя аварийной сигнализации.

_____________

* Устанавливаются на части выпускаемых автомобилей.

** С 2000 г. не устанавливается.

*** С 1998 г. не устанавливаются.

**** С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.

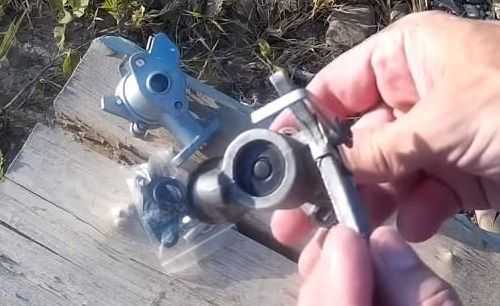

Замена крана отопителя ВАЗ 21214 Нива без слива тосола

У автомобилей Нива иногда случаются проблемы, связанные с выходом из строя некоторых деталей системы охлаждения, таких как термостат или помпа. При поломке они меняются в сборе, благо стоят не дорого. Также частой болезнью считаются потекшие шланги или треснутый расширительный бачок, что тоже подлежит замене.

Но есть еще одна проблема на ВАЗ 21214, потекший кран отопителя. Из-за этого может быть запах антифриза в салоне, мокрые коврики со стороны переднего пассажира, не работать печка.

Заменить неисправный кран можно несколькими способами:

полный слив тосола из системы;
пережать патрубки печки специальными зажимами;
поставить свою Ниву на уклон, капотом вниз.

Но есть еще один вариант, который более понятный и простой. Для этого необходимо под капотом отсоединить патрубки, идущие на печку, направить их вверх и зафиксировать в этом положении. Следующим этапом нам нужно вынуть саму печку:

откручиваем консоль;
отсоединяем защелки-крепления печки;
кнопки отсоединять не нужно;
сдвигаем радиатор в сборе, вместе с краном и патрубками в сторону водителя;
вынимаем всю конструкцию через пространство, между рулем и педалями;
все, можно менять сам кран.

После замены, собираем в обратном порядке. Как видно данная операция довольно проста, причем тосол в салон не протечет. А занимает процедура всего минут 40, даже для неподготовленного человека.

Система охлаждения двигателя ВАЗ 2101

На автомобили ВАЗ 2101 производитель устанавливал два вида бензиновых двигателей — 2101 и 21011. Оба агрегата имели герметичную систему охлаждения жидкостного типа с принудительной циркуляцией хладагента.

Назначение системы охлаждения

Система охлаждения двигателя (СОД) предназначена не столько для снижения температуры силового агрегата в процессе работы, сколько для поддержания его нормального теплового режима. Дело в том, что добиться от мотора стабильной функциональности и оптимальных мощностных показателей можно только при условии его работы в определённых температурных рамках. Иными словами, двигатель должен быть горячим, но не перегреваться. Для силовой установки ВАЗ 2101 оптимальной считается температура 95–115оС. Кроме этого, система охлаждения используется для обогрева салона автомобиля в холодное время года и нагревания дроссельного узла карбюратора.

Видео: как работает система охлаждения двигателя

Основные параметры системы охлаждения ВАЗ 2101

Любая система охлаждения двигателя имеет четыре основных индивидуальных параметра, отклонение которых от нормативных значений может привести к выходу системы из строя. Эти параметры следующие:

оптимальная температура охлаждающей жидкости (ОЖ);
время прогрева двигателя до рабочей температуры;
оптимальное давление ОЖ;
объём ОЖ в системе.

Температура охлаждающей жидкости

Оптимальный температурный режим работы двигателя определяется:

типом потребляемого топлива;
объёмом цилиндров;
расчётной мощностью.

Для ВАЗ 2101 рабочей считается температура двигателя от 95 до 115оС. Несоответствие фактических показателей рекомендованным значениям является признаком нарушения температурного режима. Продолжать движение на автомобиле в этом случае не рекомендуется.

Время прогрева двигателя

Регламентированное производителем время прогрева двигателя ВАЗ 2101 до рабочей температуры составляет 4–7 мин в зависимости от времени года. За это время ОЖ должна нагреться как минимум до 95оС. В зависимости от степени износа деталей двигателя, типа и состава ОЖ и характеристик термостата возможно небольшое отклонение этого параметра (1–3 мин) в сторону увеличения.

Рабочее давление ОЖ

Величина давления ОЖ — важнейший показатель работоспособности СОД. Оно не только способствует принудительной циркуляции хладагента, но и предотвращает его закипание. Из курса физики известно, что температуру кипения жидкостей можно увеличить, повысив давление в закрытой системе. В обычных условиях ОЖ закипает при 120оС. В исправной же системе охлаждения ВАЗ 2101 под давлением в 1,3–1,5 атм антифриз закипит только при 140–145оС. Снижение давления ОЖ до атмосферного может привести к ухудшению или прекращению циркуляции жидкости и преждевременному её закипанию. В результате коммуникации системы охлаждения могут выйти из строя и привести к перегреву двигателя.

Объём ОЖ

Далеко не каждый владелец «копейки» знает, какой объем хладагента помещается в двигатель его машины. При замене жидкости, как правило, покупают четырёх- или пятилитровую канистру ОЖ, и этого обычно хватает. На самом же деле двигатель ВАЗ 2101 вмещает 9,85 л хладагента, а при замене он сливается не полностью. Поэтому при замене ОЖ нужно сливать её не только с главного радиатора, но и из блока цилиндров, а покупать следует сразу десятилитровую канистру.

Замена

Теперь можно поговорить непосредственно о том, как сливается охлаждающая жидкость и заливается новый тосол.

Мы отметили, что для наполнения всего объема бака с ОЖ требуется 7,8 литра тосола. Но лучше всего приобрести канистру на 10 литров. Это полезно на случай, если вы прольете часть жидкости мимо горловины, а также если со временем потребуется долить охладитель.

Если провести работу в четкой последовательности, посмотреть предварительно обучающие видео инструкции, тогда замена тосола или антифриза станет для вас легкой задачей.

Демонтируйте основную защиту мотора. Для этого предусмотрены четыре крепежа под моторным отсеком. Хотя защита есть не на всех авто.
Снимите защитный кожух. Он располагается впереди кузова под движком.
Открутите пробку с расширительного бачка.
Забираемся в салон и открываем кран печки на полную. Это позволит части жидкости охлаждения не остаться внутри системы при сливе.
Подготовьте емкость, куда вся ОЖ из системы будет сливаться. Лучше подойдет таз или другая широкая посуда, чтобы ничего не лилось мимо.
На радиаторе располагается пробка для слива. Найдете вы ее слева внизу, в непосредственной близости от радиатора.
Не торопитесь сливать ОЖ. Сначала обязательно обеспечьте защиту генератора от попадания тосола. Для этого можно обернуть его полиэтиленом, надеть пакет.
Теперь слейте из радиатора все содержимое.

Сделайте себе доступ к пробке слива на блоке цилиндров. Для этого придется демонтировать три болта крепления модуля зажигания.
Модуль уберите в сторону. Под ним вы найдете пробку.
Открутите заглушку и слейте старый охлаждающий раствор.
Дайте машине постоять около 15 минут. Этого времени должно хватить, чтобы вся ОЖ вышла из системы. Только не забывайте, движок должен быть холодным.
На этом этапе можно выполнить промывку системы, если есть желание и необходимость.
Слив и промыв систему, закрутите все пробки.
Вооружитесь канистрой и подойдите к расширительному бачку, который располагается в подкапотном пространстве. Снимите крышку и начните постепенно заливать антифриз или тосол.
Чтобы не пролить состав, воспользуйтесь воронкой. Вставив ее в отверстие для заливки, процедура обновления ОЖ будет намного проще.
Ориентируйтесь по количеству оставшейся в канистре ОЖ. В некоторых ситуациях в системе может образоваться воздушная пробка.
Чтобы избавиться от пробки, сожмите и разожмите на радиаторе верхние патрубки.
Когда заливка будет завершена, у вас в канистре должно остаться не более 2 литров жидкости.

Устраняем воздушную пробку

Полезные рекомендации

Напоследок хотим поделиться несколькими очень полезными советами, которые позволят не допустить ошибки, часто совершаемые новичками:

Менять жидкость охлаждения можно исключительно при холодном двигателе. Если делать это на горячем моторе, возникает огромный риск получить серьезные ожоги;
Заливая ОЖ, следите, чтобы в системе оказалось необходимое количество смеси. Если ее окажется мало, высока вероятность перегрева двигателя;
В обязательном порядке закройте генератор плотным полиэтиленом или другим материалом, чтобы раствор не попал на него;
Если смешать тосол и антифриз, ничего страшного не произойдет. Но старайтесь не допускать подобных ситуаций, чтобы затем не столкнуться с проблемами в работе системы охлаждения.

Нельзя сказать, что слив и замена ОЖ — процедура простая. Есть свои нюансы при обновлении содержимого системы охлаждения на ВАЗ 2114. Но при грамотном подходе с этой задачей справится даже автовладелец без опыта ремонта.

Загрузка …

Порядок работы

Слив старой ОЖ

Если замена производится на подъемнике или смотровой яме, необходимо снять защиту двигателя, если она есть. При замене без ямы можно защиту не снимать, но тогда старый антифриз попадет на защиту. В этом ничего опасного нет, но несколько дней после замены возможно появление запаха антифриза, пока он не испарится. Подставляем тару для слива под правую нижнюю сторону радиатора, если позволяют условия.

Если меняете не в оборудованном месте и старый антифриз Вам не нужен, можете сливать просто на землю. Многие советуют изначально открывать крышку расширительного бачка, затем откручивать пробку в нижней части радиатора для слива, но в таком случаи старый антифриз под большим давлением, особенно если двигатель не до конца остывший, польется из радиатора. Более безопасно и удобно сначала открутить пробку (пластмассовый барашек) радиатора, старый антифриз потечет тонкой струйкой, затем аккуратно откручивать крышку расширительного бачка, тем самым из-за герметичности в системе охлаждения Вы сможете регулировать давления слива антифриза.

Слив антифриза ВАЗ 2110

После слива антифриза из радиатора, нам необходимо, слить жидкость из блока цилиндров двигателя. Особенность слива антифриза на ВАЗ 2110 из блока цилиндров в том, что пробку на блоке закрывает катушка зажигания (на 16-ти клапанном инжекторном двигателе). Для этого нам необходимо ее демонтировать, ключом на 17 откручиваем нижний болт кронштейна катушки, ключом на 13 откручиваем боковой и центральный болт крепления кронштейна и отодвигаем катушку в сторону. Ключом на 13 откручиваем пробку слива с блока цилиндров. Для более полного удаления старого антифриза можно подсоединить воздушный компрессор и подать давление воздуха через заливную горловину расширительного бачка.

Закручиваем пробку блока цилиндров и пробку на радиаторе (пробка на радиаторе пластмассовая с резиновой прокладкой, затягивается рукой без лишнего усилия, для надежности можно резьбу пробки промазать герметиком). Ставим обратно катушку зажигания.

Залив новой ОЖ

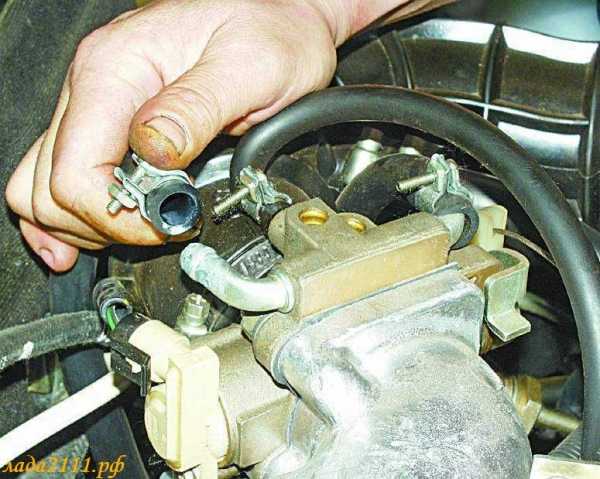

Перед заливом нового антифриза на ВАЗ 2110, необходимо отсоединить шланг подогрева к дроссельной заслонке (для инжекторного двигателя), либо шланг со штуцера подогрева карбюратора (на карбюраторном двигателе), для того, чтобы лишний воздух вышел из системы охлаждения. Заливаем новый антифриз до уровня верхней части крепления резинового ремня расширительного бачка. Подсоединяем шланги к дроссельной заслонке или карбюратору, в зависимости от модели. Плотно закрываем крышку расширительного бачка. Открываем краник печки в салоне на горячее положение.

Заливка антифриза в ВАЗ 2110

Заводим двигатель

Сразу после пуска двигателя на ВАЗ 2110 необходимо обратить внимание на уровень антифриза в расширительном бачке, он может сразу упасть, это может означать, что водяной насос закачал охлаждающую жидкость в систему. Глушим двигатель, доливаем до уровня и запускаем снова

Прогреваем автомобиль. Во время прогрева проверяем отсутствие течей в подкапотном пространстве, в местах, где снимались шланги и пробки. Следим за температурой двигателя.

При наборе рабочей температуры в пределах 90 градусов включаем печку, если греет теплым воздухом, выключаем, и ждем включения вентилятора охлаждения двигателя. При включении вентилятора, дожидаемся его выключения, глушим двигатель, ждем 10 минут, для того чтобы двигатель немного остыл, откручиваем крышку расширительного бачка, проверяем уровень охлаждающей жидкости, при необходимости доливаем.

Замена охлаждающей жидкости

Заметим, что технология действий по замене хладагента в версиях LADA Kalina с мотором 8 клапанов несколько отличается от последовательности работ на вариациях двигателей 16 клапанов. В последнем случае для обеспечения доступа к пробке сливной горловины блока потребуется демонтировать крепеж стартера. И перед работой узнаем, как слить антифриз правильно.

Порядок действий в 8-клапанных Калинах

Сбрасываем давление ранее указанным способом.
Демонтируем защиту картера.
Под сливное отверстие (находится на радиаторе с правого боку) подставляем приготовленную емкость.
Регулировать давление сливаемой струи жидкости можно путем закручивания или снятия пробки на бачке. Выполняем эту манипуляцию, ориентируясь по ситуации.
Отвернув радиаторную пробку, дожидаемся полного схода жидкости.
Теперь перемещаемся к моторному блоку.
Пробка для слива расположена под катушкой узла зажигания.
Для откручивания указанной пробки пользуемся ключом 13-й размерности.
Подставляем эту же емкость и собираем в нее остаток жидкости.

Замена антифриза завершена.

Сроки замены ОЖ в ВАЗ 2107

Назначение ОЖ в ВАЗ 2107 — отведение избыточного тепла от двигателя авто. Ведь в процессе работы множество деталей двигателя внутреннего сгорания достигают температуры 300 градусов С. Не охладив вовремя и в достаточной мере мотор, он выйдет из строя. Охлаждающая жидкость решает эту проблему, она подается в заведенный двигатель, протекает по каналам, забирая таким образом лишнее тепло у двигателя внутреннего сгорания.

После нагревания, ОЖ уходит в центральный радиатор, который на постоянной основе обдувает вентилятор. После остывания в этом агрегате, жидкость попадает снова в охладительные каналы двигателя. Это и есть процедура непрерывного жидкостного охлаждения мотора ВАЗ 2107.

Общий принцип работы охлаждающей системы ВАЗ 2107 можно изучить по приведенной ниже схеме.

Как понять, какая охлаждающая жидкость требуется для ВАЗ 2107 — тосол или антифриз? Так как речь идет о российском авто, следует разграничить такие понятия, как тосол и антифриз для внесения ясности понятий.

Следует отметить, что подобное деление и разграничение принято только в РФ. Для ответа на этот вопрос, предварительно следует разобраться: чем является охлаждающая жидкость?

Итак, основа ОЖ — этиленгликоль, реже — пропиленгликоль. К нему добавляют специальные присадки, которые являются защитой от коррозии. Каждый производитель добавляет различные виды присадок.

Разграничим охлаждающие жидкости, представленные на современном рынке, по технологиям производства присадок:

традиционная, в которой присадки сделаны из солей неорганических кислот: силикаты, нитриты, амины, фосфаты;
карбоксилатная, присадки изготавливаются из органических карбонатов;
гибридная, состоит из смешения органических карбонатных присадок и неорганических солей (в меньшем количестве, включающие фосфаты или силикаты).

Итак, основное отличие тосола и антифриза состоит в том, что ОЖ, изготовленная по традиционной технологии, называется тосолом, изготовленная по карбоксилатной технологии получила название антифриз.

Преимущества и недостатки использования тосола

Плюсы:

защитная пленка. Благодаря неорганическим солям, содержащимся в тосоле, создается защитная пленка на поверхности охлаждаемых деталей, защищающая их от коррозии. Пленка достигает 0,5 мм. На картинке ниже заметно каким образом тосол создает защитный слой, недостаток — это препятствует теплоотводу;
изменение цвета. Если водитель забыл поменять ОЖ, подсказкой к необходимости осуществления процедуры станет цвет жидкости, который легко заметить, просто заглянув в расширительный бачок авто. Изменения состоят в том, что по мере утраты своих полезных свойств тосол становится темнее, а вовсе непригодный тосол не отличишь от деготи;
доступные цены. Охлаждающая жидкость, произведенная по традиционной технологии, в 3 раза дешевле антифриза.

Недостатки тосола:

частота замены. Тосол обладает небольшим ресурсом, приходя в негодность уже после 50 тыс. км пробега;
негативное воздействие на алюминиевые части. Присадки, используемые для создания тосола, отрицательно влияют на алюминиевые поверхности в главном радиаторе (что значительно сокращает срок его службы);
из-за склонности к образованию конденсата, негативно влияет на водяной насос ВАЗ 2107, как следствие — преждевременный износ его крыльчатки.

Рассмотрим преимущества и недостатки использования антифриза

Плюсы:

срок службы дольше — антифриза в объеме 6 литров хватает на 150 тыс км пробега;
температурная избирательность — благодаря наличию карбонатных присадок, антифриз защищает активнее ту поверхность двигателя, которая подвергнута нагреву сильнее всего;
антифриз не мешает отведению тепла, а также защищает очаги коррозии с помощью локальных слоев;
долгая работа мотора за счет температурной избирательности и своевременного охлаждения двигателя антифризом;
отсутствие конденсата, а значит антифриз не может повредить радиатору и водяному насосу автомобиля ВАЗ 2107.

Зачем нужно сливать охлаждающую жидкость

В системе охлаждения современных автомобилей в качестве теплоотводящей жидкости используется антифриз. На первый взгляд, может показаться, что в замене эта жидкость не нуждается, ведь система закрыта и в неё извне ничего не попадает. Основные компоненты в составе антифриза — этиленгликоль и вода, но не менее важными являются присадки, которые предотвращают коррозию элементов охлаждающей системы, смазывают и защищают их. По мере эксплуатации автомобиля присадки утрачивают свои свойства, что приводит к образованию коррозии с последующим нарушением работоспособности деталей. В результате частички металла и других материалов оседают и забивают радиатор и другие узлы системы. Это приводит к ухудшению охлаждения мотора и как следствие, его перегреву.

Когда менять антифриз

Антифриз подлежит замене в нескольких случаях:

Потеря характеристик охлаждающей жидкости ОЖ. Происходит это по причине постоянных температурных изменений, испарения, оксидации.
Добавление в антифриз воды либо другой жидкости в экстренных случаях. Бывают ситуации, когда из-за кипения тосола или других причин, требуется доливка жидкости, а под рукой её попросту нет. Поэтому часто используется обычная вода или антифриз другого класса или марки. После таких манипуляций тосол нуждается в полной замене.
Проведение ремонта. Если с системой охлаждения или мотором проводились ремонтные работы, при которых требовалось сливать ОЖ, для последующего наполнения системы желательно использовать новый антифриз.

Ресурс антифриза

Антифриз, как и любая другая техническая жидкость, имеет определённый ресурс, который указывается изготовителем или автопроизводителем. В основном тосол меняют раз в 2–3 года. Если говорить о современных автомобилях, то ОЖ меняют при её эксплуатации более 5 лет или пробеге 250 тыс. км., что характерно для автомобилей Volkswagen. АвтоВАЗом оговаривается замена через 75 тыс. км. или 3 года эксплуатации антифриза.

Признаки замены ОЖ

На необходимость замены тосола указывают следующие признаки:

жидкость утрачивает свой первоначальный цвет и становится коричневатой. Это говорит о возникновении коррозии деталей системы. Такой тосол нуждается в немедленной замене, независимо от срока его службы;
появляется желеобразный налёт с внутренней стороны горловины расширительного бачка. Когда температура понижается до -10–15 °C в ёмкости появляется осадок, помутнение, электровентилятор радиатора начинает срабатывать чаще.

Устройство датчика температуры антифриза

В разные годы на автомобили ВАЗ 2107 устанавливались разные типы температурных датчиков. На самых ранних моделях ВАЗ 2107 стояли электромеханические датчики. Позднее им на смену пришли датчики электронные. Рассмотрим конструкцию этих устройств подробнее.

Электромеханический температурный датчик

Электромеханические датчики имеют массивный стальной корпус с толстыми стенками, обеспечивающими более равномерный прогрев устройства. В корпусе находится камера с церезитом. Это вещество смешано с медной пудрой, и оно отлично реагирует на изменения температуры. Церезитная камера датчика закрыта очень чувствительной мембраной, соединённой с толкателем. Когда горячий антифриз нагревает корпус датчика, церезит в камере расширяется и начинает давить на мембрану. Мембрана перемещает вверх толкатель, который замыкает систему подвижных контактов. Полученный таким образом сигнал транслируется на приборную панель, сообщая водителю о перегреве мотора.

Устройство электромеханического температурного датчика ВАЗ 2107

Электронный температурный датчик

Электронные температурные датчики устанавливаются только на новые ВАЗ 2107. Вместо мембраны и камеры с церезитом в электронном датчике имеется чувствительный терморезистор. С повышением температуры сопротивление этого устройства меняется. Эти изменения фиксируются специальной схемой, которая и передаёт сигнал на приборную панель.

Устройство электронного датчика ВАЗ 2107

Расположение датчика температуры антифриза на ВАЗ 2107

Температурный датчик вкручен в главный охлаждающий радиатор ВАЗ 2107. Такое расположение вполне закономерно: только так датчик сможет непосредственно контактировать с кипящим антифризом. Здесь же следует отметить один нюанс: на ранних моделях ВАЗ 2107 температурный датчик выполнял ещё и функцию пробки, закрывающей отверстие для слива антифриза. В новых автомобилях ВАЗ 2107 сливное отверстие закрывается специальной пробкой, а температурный датчик вкручивается в собственное, отдельное гнездо.

В старых моделях ВАЗ 2107 температурный датчик служил ещё и пробкой

Этапы замены охлаждающей жидкости ВАЗ 2106

На большинстве классических автомобилях Лада предусмотрен слив с радиатора, а также двигателя. Но перед заливом нового антифриза рекомендуется производить промывку системы охлаждения, чтобы исключить попадание примесей в новую жидкость.

За время производства ВАЗ 2106 было выпущено большое количество модификаций, которые комплектовались различными двигателями. Но на данный момент самыми популярными являются бензиновые версии в вариантах карбюратор с объемом 1.6 литра.

Глобальных отличий в версиях с разным объемом двигателя при замене нет, все действия будут практически одинаковыми.

Перед началом замены жидкости охлаждения, чтобы не получить ожоги, нужно дождаться полного остывания двигателя. Также следует избегать попадания антифриза или тосола на кожу, в глаза и органы пищеварения, так как химический состав жидкостей является ядовитым.

Слив охлаждающей жидкости

До начала процедуры слива следует подготовить инструменты, тару под отработанный антифриз, а также новые жидкости для последующего залива. Если установлена защита под двигателем, ее тоже можно снять, для удобства.

Далее выполняем процедуру слива жидкости с ВАЗ 2106:

Поворачиваем регулятор температуры в салоне в максимальное положение вправо (Рис.1).
Находим снизу в левом углу радиатора пробку и откручиваем ее, предварительно подставив под радиатор емкость для слива. (Рис.2). На старых версиях, этой пробки нет, там установлен датчик включения вентилятора. Для слива тосола его необходимо открутить, сделать это можно ключом на 30мм.
После этого откручиваем пробку на заливной горловине радиатора, а также расширительном бачке, для более быстрого слива жидкости (Рис.3).
Отстегиваем крепление расширительного бачка и поднимаем его вверх (Рис.4). При этом жидкость сольется через сливное отверстие радиатора. А сам бачок можно полностью снять и промыть.
Для слива охлаждающей жидкости с двигателя, нужно открутить сливной болт, воспользовавшись для этого ключом на 13мм. Сам болт находится с левой стороны, под него можно подставить лейку, для меньшего разбрызгивания жидкости (Рис.5).

После завершения этой операции не забываем поставить расширительный бачок на место. А также закрутить все сливные пробки, если вы минуете этап промывки.

Промывка системы охлаждения

При наличии в слитой жидкости отложений или переходе с тосола на антифриз, следует произвести промывку системы. Для этого нужно выполнить следующие действия:

через расширительный бачок ВАЗ 2106 пролейте систему обычной водой. Пробки должны быть открыты;
закрутите сливную пробку и болт;
заполните систему средством для промывки (можно использовать Liqui Moly Kuhlerreiniger или промывка системы охлаждения Lavr) с дистиллированной водой (6-7 литров);
запустите двигатель. Прогрейте до 90 градусов;
оставьте поработать на холостых на 5-10 минут, в зависимости от загрязнения системы;
заглушите. Дайте остыть двигателю примерно до 60 градусов;
слейте промывку теми же действиями, что и старую жидкость;
закрутите обе пробки;
залейте дистиллированную воду для ополаскивания системы охлаждения;
заведите автомобиль и прогрейте до 90 градусов;
заглушите и дайте остыть до 60 градусов, слейте;
при необходимости повторите пункты 8, 9, 10 и 11.

Заливка без воздушных пробок

Для заливки новой жидкости в систему охлаждения можно воспользоваться инструкцией, которая описана в книге по ремонту и эксплуатации автомобилей. Но делая по ней, у автомобилистов очень часто образовываются воздушные пробки.

Воздушные пробки могут являться причиной перегрева двигателя ВАЗ 2106 (Жигули), а также его закипания. Очень часто при этом может не работать печка на обогрев.

Итак, приступаем к правильной заливке:

Для начала нужно снять резиновый шланг со штуцера над впускным коллектором (Рис.6).
Сливная пробка на радиаторе должна быть закрыта, а на блоке двигателя открыта. Начинаем заливать тосол в радиатор. Как только он потечет из отверстия на блоке, закручиваем болт на место.
Продолжаем заливать тосол, до тех пор, пока он не польется из места, обозначенного на рисунке 6. После этого ставим шланг на место.
Теперь заполняем радиатор до верха горловины и закручиваем крышку. Наполняем расширительный бачок на несколько сантиметров выше отметки MIN.
Заводим машину, прогреваем до рабочей температуры, даем поработать 5 минут, после чего глушим.

Таким образом, залив охлаждающей жидкости без образования воздушных пробок закончен. Осталось протереть пролитый тосол и дождаться остывания двигателя. На уже остывшей машине проверяем еще раз уровень в расширительном бачке и при необходимости доливаем.
