Замена масел и жидкостей на ваз (lada) 2101/2103/2106

Промывка системы охлаждения

Промывка охлаждающей системы — процедура очень важная, так как именно от неё зависит эффективность охлаждения двигателя ВАЗ 2107. При этом многие автолюбители предпочитают не промывать систему охлаждения, а заливать новый антифриз сразу после слива старого. В результате остатки старого антифриза смешиваются с новой охлаждающей жидкостью, что крайне негативно сказывается на её рабочих характеристиках. Именно поэтому перед заливкой нового антифриза настоятельно рекомендуется промыть систему охлаждения мотора. Сделать это можно как с помощью воды, так и с помощью специальных составов.

Промывка охлаждающей системы с помощью воды

Сразу следует сказать, что этот вариант промывки целесообразно использовать только тогда, когда под рукой нет хорошей промывочной жидкости. Дело в том, что в обычной воде есть примеси, образующие накипь. И если водитель всё-таки решил промывать охлаждающую систему водой, то наилучшим выбором в этой ситуации будет дистиллированная вода.

Последовательность промывки водой

1. Дистиллированная вода заливается в расширительный бачок ВАЗ 2107.

Промывка охлаждающей системы специальным составом

Промывка охлаждающей системы с помощью специального состава — это оптимальный, но при этом весьма дорогостоящий вариант. Потому что чистящие средства эффективно удаляют из системы остатки жировых включений, накипь и органические соединения. В настоящее время владельцы ВАЗ 2107 используют двухкомпонентные промывочные жидкости, в состав которых входят как кислоты, так и щёлочи. Самой популярной является жидкость LAVR. Стоимость — от 700 рублей.

Последовательность промывки системы специальной жидкостью

Последовательность промывки охлаждающей системы специальным составом практически ничем не отличается от последовательности водной промывки, о которой говорилось выше. Единственным отличием является время работы мотора. Это время необходимо уточнять (оно зависит от состава выбранной промывочной жидкости и в обязательном порядке указывается на канистре с промывкой).

Почему течёт

Варианты почему может уходить ОЖ множество. Определить данное место утечки очень сложно. Основные из них, это:

1. Просмотреть все патрубки, возможно, плохо зажат один из хомутов.
2. Потрескался сам патрубок от времени.
3. Причина механического повреждения в радиаторе. Исправить это можно путём сварки или заклейки. Определить место утечки в радиаторе можно с помощью демонтажа или гелевого герметика.
4. Помпа. Со временем насос, как и любая другая деталь, может износиться и протекать. В таком случае помпу придётся поменять.
5. Элемент вытекает из-под головки. Такую утечку лучше исправлять в сервисном центре, так как тут потребуется разобрать двигатель.
6. Когда элемент вытекает прямо в кабину автомобиля. Определить это можно путём поднятия коврика со стороны водителя или пассажира.

Если в вашем авто ВАЗ 2106 начал уменьшаться уровень смазки, то большая вероятность того, что произошла утечка и прежде чем менять, нужно «залатать» место утечки. Найти его порой не очень легко. Попробуйте поискать в таких местах, как:

• хомуты (возможно, что они плохо зажаты);
• радиатор (механические повреждения);
• помпа (износился насос);
• утечка из под головки;
• утечка в салон.

В некоторых случаях придётся заменить деталь, в других придётся всего лишь закрутить, заклеить и приварить, но бывают и такие случаи, когда дело требует серьёзного ремонта и придётся отвезти машину в сервис. Поэтому внимательно относитесь к своему автомобилю и следите за уровнем и температурой.

Термостат

Ускоряет прогрев двигателя и поддерживает оптимальный тепловой режим работы. Состоит из корпуса 7 и крышки 10, которые завальцованы вместе с седлом 14 основного клапана 5, поджимаемого пружиной 13. Термостат имеет три патрубка: входной патрубок 4 входа охлажденной жидкости из радиатора, входной патрубок 8 входа горячей жидкости из рубашки охлаждения двигателя и выходной патрубок 9 подачи жидкости в насос системы. Основной клапан 5, прижатый к седлу 14, запрессован в стакан 2, в котором завальцована резиновая вставка 3. В резиновой вставке находится стальной полированный поршень 11, закрепленный на неподвижном держателе 15. Между стенками стакана и резиновой вставкой имеется твердый термочувствительный наполнитель 1. На основном клапане закреплены две стойки, на которых установлен перепускной клапан 6, поджимаемый пружиной 12.

При работе двигателя, когда температура охлаждающей жидкости ниже 80°С, основной клапан термостата, поджимаемый пружиной 13, закрыт, а перепускной 6 открыт (величины температур указаны на донышке термостата). Охлаждающая жидкость циркулирует по малому кругу, минуя радиатор: из рубашки охлаждения двигателя в патрубок 8 термостата, через перепускной клапан 6 и патрубок 9 всасывается насосом и вновь подается в рубашку охлаждения, обеспечивая быстрый прогрев двигателя.

Если температура жидкости становится выше 94°С, термочувствительный наполнитель термостата расширяется и за счет сжатия резиновой вставки 3 поршень 11 выдвигается. При этом основной клапан 5 будет полностью открыт, а перепускной 6 закрыт. Охлаждающая жидкость начинает циркулировать по большому кругу: из рубашки охлаждения двигателя в радиатор, из него по шлангу в патрубок 4 термостата, через основной клапан в патрубок 9 и далее насосом вновь возвращается в рубашку охлаждения. В радиаторе жидкость охлаждается потоком воздуха, создаваемым электровентилятором, который при понижении температуры жидкости отключается автоматически.

В пределах температур 80-94°С охлаждающая жидкость циркулирует по обоим кругам, так как клапаны термостата находятся в промежуточном положении. Увеличение степени открытия основного клапана обеспечивает постепенное увеличение количества охлажденной в радиаторе жидкости по отношению к более горячей, чем поддерживается наилучший тепловой режим работы двигателя.

Как правильно слить тосол?

Для того, чтобы слить тосол, недостаточно просто вывернуть краны. Для начала, необходимо усвоить, что тосол является токсичным веществом, а значит, может представлять опасность для человека при неправильном обращении. В связи с этим, есть ряд правил, которые необходимо соблюдать в обязательном порядке:

• Ни в коем случае, не сливайте тосол на пол в гараже или дворе. Так как это вещество токсичное, то его испарения могут попасть в дыхательную систему человека. Не стоит недооценивать химический состав антифризов. Ведь один стакан такой «гадости» может запросто убить человека.
• Как вы уже поняли, нельзя допускать попадание тосола в рот. Многие водители делают очень опасный тест, при определении рода жидкости, залитой в расширительный бачок: палец окунают в этот бачок, а затем пробуют его языком. Если она была сладкая, значит, это 100 % тосол, а если нет, и отдает накипью, то это самая обычная вода, которая уже ни один раз была перегрета.
• При попадании тосола в глаза, на руки и прочие части тела, в обязательном порядке промыть эти места под струей холодной воды и вызвать врача-специалиста. Не забывайте, что тосол для человека, прежде всего – отрава, а уже потом охлаждающая жидкость для двигателя.
• После окончания работ, связанных с ремонтом системы охлаждения, необходимо тщательно мыть руки. Кроме того, категорически запрещается во время выполнения данных работ принимать что-либо в пищу.

Чтобы правильно слить тосол, необходимо приготовить пустую тару, емкостью не менее 10 литров. Самым желательным условием необходимо наличие широкой полости и не глубокого дна. Дело в том, что места под автомобилем в высоту мало, а вот в ширину достаточно. Именно поэтому многие водители применяют для этих целей самое обыкновенное алюминиевое корыто.

https://youtube.com/watch?v=S4_K9uth77w

Как только вы приготовите все необходимое, установите автомобиль на ровную площадку, а лучше всего – на смотровую яму и поставьте под радиатором корыто. Откройте капот и выкрутите крышку с расширительного бачка. Это нужно для того, чтобы жидкости было легче выйти наружу. После этого, выкрутите краник, расположенный на радиаторе.

Если у вас установлен медный радиатор старого образца, то данный кран выступает в роли датчика включения вентилятора и рассчитан под гаечный ключ на 30. Чтобы его снять, вначале нужно отсоединить от него контактные провода, а затем выкрутить. Теперь остается дождаться, пока из радиатора полностью выйдет вся охлаждающая жидкость. Для ускорения данной процедуры, можно пошатать переднюю часть автомобиля.

Следующий на очереди – блок цилиндров. Со стороны свечей зажигания расположен специальный сливной болт на 13, который необходимо также выкрутить. Но перед тем, как это сделать, нужно вначале передвинуть корыто под двигатель и затем уже выкручивать болт. Дождитесь, пока из двигателя сольется старый тосол, и уберите корыто в сторону. Заверните все сливные краны и пробки на место.

Периодичность замены, какой антифриз заливать

По рекомендации завода-изготовителя производить замену антифриза или тосола на автомобилях ВАЗ 2105 необходимо с периодичностью раз в 2 года или после пробега 60 тысяч километров. Если автомобиль эксплуатируется в более жестких условиях, то замену желательно производить чаще – каждые 30-40 тысяч километров.

Помимо рекомендуемой периодичности замены ОЖ, существуют другие причины, по которым необходимо менять жидкость в системе охлаждения автомобиля:

• Утрата свойств. Проверить качество используемого антифриза можно при помощи тестовой полоски, которая продается в тех же местах, где и сама жидкость. Полоску опускаете в расширительный бачок, затем вытаскиваете. В комплекте с полоской идет цветовая шкала, согласно которой, можно будет понять, сколько еще можно эксплуатировать автомобиль до замены охлаждающей жидкости.
• Изменение цвета на рыжий или красный. Это означает, что в составе появилась ржавчина.
• Появление осадков, хлопьев и плотных образований.

В качестве охлаждающей жидкости для ВАЗ 2105, можно использовать неплохой тосол Лукойл. Или менее известный, но качественный продукт Газпромнефть. При замене также можно заливать антифриз, лучше с допуском G12, он более безопасен для всей системы. Также можно использовать оригинальный антифриз Lada G12, который подходит для всех автомобилей данного производителя.

Сколько антифриза в системе охлаждения, таблица объема

Как залить

Вам понадобится весь предыдущий список инструментов, с которым вы можете смело приступать ко второй части.

1. Закрутите болт.
2. Теперь в радиатор заливайте жижу до верхней отметки.
3. Снимите шланг расширительного бачка и также залейте в него жижу. Приподнимите его вверх и начинайте заливать дальше, таким образом, чтобы она выходила через другой конец шланга. Одеваем обратно шланг на радиатор. Доливаем ещё.

Приподнимаем вверх бачок и доливаем жидкость

Включаем двигатель и ждём, когда начнёт работать вентилятор.
Выключаем двигатель и проверяем уровень.
Закручиваем пробку радиатора, пробку расширительного бачка. И кладём крышку на место. Закрываем капот.

Готово, замена тосола в ВАЗ 2107 успешно выполнена.

Если первая часть процедуры прошла успешно, то вы можете смело приступать ко второй.

1. Закрутите болт.
2. Залейте в радиатор нужное количество тосола или антифриза.
3. Снимите шланг и пустите в него вещество, чтобы оно вытекло с другой стороны. Приподнимите бачок, вставьте шланг и влейте до конца.
4. Включите двигатель до запуска вентилятора.
5. Выключаем его и проверяем датчик и уровень.
6. Закрутите теперь пробку радиатора и пробку бака. Закрутите крышку и закройте капот.

Готово, замена в машине ВАЗ 2106 выполнена успешно.

Как поменять ОЖ

Прежде чем заменить охлаждающую жижу в ВАЗ 2107, необходимо найти расширительный бачок, определиться с количеством заливаемых литров и выбором марки.

Расширительный бачок находится в моторном отсеке, располагается слева на брызговике, там, где кронштейн. Закреплён он резиновым хомутом.

Заливать вам нужно будет 10 литров тосола или антифриза. Что лучше, определяйтесь по своему желанию. К примеру, антифриз уже можно купить готовым, ну или приобрести концентрат и развести его 50 на 50 с дистиллированной водой. Тосол немного уступает по своей функциональности. Можете попробовать воспользоваться маркой Drossel, которая преимущественно отличается качеством и надёжностью.

Прежде чем начнется замена, необходимо проверить уровень и измеряющий датчик. Если указатель на датчике изначально показывает высокую температуру, то это основной признак срочной замены. Итак, приступим к проверке уровня.

1. На корпусе вы увидите отметку « мин », так вот уровень должен быть на 3-4 мм выше.
2. Отстегните резиновый ремень.
3. Помните, что откручивать пробку бачка нужно только с холодным и не работающим двигателем. Открываем эту пробку и смотрим на отметку.

Если элемент явно недостаёт до нужно отметки, то вам необходимо срочно слить и залить новый.

Перед тем как заменить охлаждающую жидкость, нужно выяснить, как правильно заливать её, куда, какое количество необходимо и какой марки. Слив и залив этого вещества происходит в расширительном бачке, который находится в моторном отсеке с левой стороны от брызговика на кронштейне и закреплён хомутами.

Вам понадобится объём в 10 литров антифриза или тосола. Что лучше выбирать вам? По отзывам первый немного превышает показатели, также его продают в уже готовом виде, либо же его нужно развести в простой пропорции (50 на 50). Выбирайте качественную и надёжную марку.

Перед заменой не забудьте проверить указатель (датчик) температуры. Он является первым критерием, который сигнализирует о незамедлительной замене. Если температура выше нормы, то приступайте к измерению уровня. Для этого:

1. Отстегните резиновый ремень.
2. Открутите пробку бачка и посмотрите на отметку (она должна быть выше на 3-4 мм, чем «мин»).

Если уровень ниже нормы, то пора приступить к замене.

Неисправности датчика измерителя температуры

Зная месторасположение устройства, легко избавиться от поломки своими руками. Основными причинами некорректной работы приспособления, по словам специалистов, могут быть:

• отсутствие контакта;
• разрыв и изношенность изоляции, потеря целостности контактов;
• устройство полностью вышло из строя;
• плохо работает вентилятор.

Признаками, которые должны насторожить водителя ВАЗ-2115 и побудить провести диагностику состояния датчика температуры антифриза, могут быть:

• работа вентилятора при непрогретом двигателе машины;
• двигатель прогрет, но все равно отказывается функционировать;
• расходы топлива постепенно и неуклонно увеличиваются.

Насос охлаждающей жидкости (помпа)

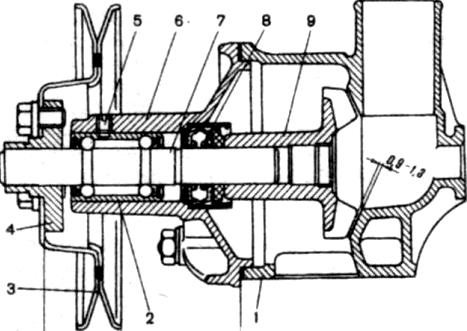

Насос центробежного типа. Корпус 1 и крышка 6 изготовлены из сплава алюминия. В двухрядном шариковом подшипнике 2, стопоренном винтом 5, установлен валик 7 насоса, выполняющий роль внутренней обоймы подшипника. Смазочным материалом подшипник заполняется только при сборке и в дальнейшем не смазывается. На передний конец валика 7 напрессована ступица 4 шкива 3 привода насоса, на задний конец — крыльчатка 9 насоса. К торцу крыльчатки, закаленной токами высокой частоты на глубину 2-3 мм, прижимается уплотнительное кольцо сальника 8, изготовленное из графитовой композиции. Неразборный сальник 8 запрессован в крышку насоса.

Электровентилятор

Устанавливается в сборе на трех резиновых втулках и крепится гайками на шпильках кожуха 5. Четырехлопастная крыльчатка 3 изготавливается из пластмассы и закреплена на валу электродвигателя 4 гайкой. Для лучшей эффективности работы крыльчатка помещена в кожухе 5, который крепится на кронштейнах радиатора в четырех точках. Лопасти крыльчатки имеют переменный по радиусу угол установки и для уменьшения шума переменный шаг по ступице.

Включение и выключение электровентилятора осуществляется в зависимости от температуры охлаждающей жидкости датчиком 6 типа ТМ-108, ввернутым в нижний бачок радиатора 1 с левой стороны.

На двигателях в вариантных исполнениях могут устанавливаться механические вентиляторы, крыльчатка которых крепится к ступице 4 шкива 3 привода насоса.

Радиатор и расширительный бачок. Радиатор 1 устанавливается на две резиновые опоры (подушки) и крепится к передку кузова четырьмя болтами. Он состоит из верхнего и нижнего штампованных латунных бачков, двух рядов латунных трубок и охлаждающих пластин. Бачки имеют подводящий и отводящий патрубки, нижний бачок — сливную пробку 7. Заливная горловина закрывается пробкой 2 радиатора. Патрубок заливной горловины через впускной и выпускной клапаны пробки радиатора соединяется шлангом с расширительным пластмассовым бачком. Впускной клапан не прижат к прокладке (зазор 0,5-1,1 мм) и допускает впуск и выпуск охлаждающей жидкости.

На работающем двигателе при резком повышении температуры или закипании жидкости пропускная способность через впускной клапан становится недостаточной и под воздействием возросшего перепада давлений впускной клапан закрывается, разобщая систему охлаждения с расширительным бачком. Давление в системе повышается, обеспечивая более лучшую теплоотдачу через радиатор. При нарастании давления до 0,05 МПа выпускной клапан открывается и охлаждающая жидкость выпускается в расширительный бачок. Температура жидкости при этом будет 118- 120°С. Избыток пара выходит в атмосферу через резиновый клапан пробки расширительного бачка, срабатывающий при давлении, близком к атмосферному. Давление, при котором открывается выпускной клапан с 1983 г. было повышено до 0,08 МПа (0,8 кгс/см2).

Где найти датчик температуры в ВАЗ-2115

Вся охлаждающая система в автомобилях делится на несколько видов:

• воздушная;
• жидкая;
• комбинированная – сочетающая сразу 2 вида.

В ВАЗ-2115 встроена жидкая система охлаждения, подразумевающая заливку тосола или более качественного антифриза. В целом механизм состоит из таких функциональных элементов:

• радиатор, позволяющий мотору охладиться;
• вентилятор радиатора;
• радиатор отопителя;
• рубашка охладительного устройства;
• насос, качающий охлаждающую жидкость;
• расширительный бачок;
• соединяющие патрубки;
• датчик температуры антифриза.

Новички интересуются, где находится датчик температуры охлаждающей жидкости на ВАЗ-2115? Агрегат расположенный между термостатом и головкой комбинации цилиндров, прямо сверху патрубка системы охлаждения, соединяется деталь с системой при помощи 2 проводов.

Рядом установлен другой измеритель, но заметьте, что этот дополнительный агрегат подсоединен с одной стороны к приборной панели.

Внимательное изучение конструкции позволяет увидеть в датчике резистор, где сопротивление определяется в зависимости от нагрева двигателя ВАЗ-2115.

Функции охлаждающей жидкости

1. Поддержка нормальной температуры в работе двигателя (инжектор).
2. Поддержка низкой температуры в КП (гидравлическая жидкость, которую нужно заливать в коробку автомат).
3. Обогрев салона в зимний период. Заливание антифриза обеспечивает тепло машине, путём прохода через подогреватель. Мотор греет жидкость, а вентилятор продувает воздух и передаёт тепло. Таким образом, нагретый воздух поступает в салон.

Замена тосола в ВАЗ 2107 должна производиться каждые 45 000 км. или раз в два года, смотря, что наступит раньше. Потому что со временем качество ухудшается и это приводит к неблагоприятным последствиям.
