Технология снятия маслосъемных колпачков
Для этого потребуется выполнить ряд последовательных операций.
-
- Сначала надо отключить провод от минусового вывода аккумуляторной батареи.
- Снимается шкив с зубьями с вала распределения.
- Затем с головки блока надо снять крышку.
- Фиксирующие гайки на массовых проводах отворачивают (их две штуки) и снимают наконечники проводников со шпилек. Со 2-го и 3-го креплений тыловой крышки головок блока отворачивают гайки (2 штуки). Под головкой винта лежат уплотнительные кольца. После этого надо снять крышку с головок блока.
- Вывернуть на одинаковую величину шесть гаек от заднего и четыре от переднего корпуса подшипников вала распределения. Затем вынуть шайбы. На следующем этапе надо изъять оба корпуса.
- Чтобы не испортить шпонку на распределительном вале, надо выяснить, она плотно прилегает к пазу или нет. Если соединение ослабло, то эту деталь надо вынуть.
- Наступает очередь изъятия вала распределения — его снимают с головки блока.
- С вала надо вытащить и сальник.
- На следующем этапе работы проворачивают коленвал до такого положения, чтобы поршень вошел на свою верхнюю «мертвую» точку. Надо следить за тем, чтобы размеры поршня и заменяемых маслосъемных колпачков были идентичны.
- Выворачивают свечу и в ее отверстие вставляют оловянный пруток. Это надо сделать так, чтобы клапан не опустился вниз.
- Далее надо применить приспособление для сжатия пружинок клапанов. Для этого рекомендуется применить гайку, у которой нет зубчатого оправки. Все пружинки клапана надо сжать.
- Пинцетом надо достать два сухаря и приспособление можно удалить.
- Вынимают внутреннюю и наружную пружинки клапана и их верхнюю тарелку.
- Маслосъемные колпачки есть на его направляющей втулке, поэтому их надо сжать до упора. Для того чтобы произвести эту операцию, надо установить цангу съемника для снятия колпачков ВАЗ непосредственно на эти детали. Наносят резкий удар по втулке приспособления и по бойку его ручки. Этими действиями снимаются маслосъемные колпаки.
- Затем надо их снять с цанги съемника. Если этой установки нет, то можно использовать плоскогубцы, но при этом велика опасность испортить маслосъемные колпачки, так как придется прилагать усилие строго вертикально вверх, без поворотов деталей в сторону.
- Рекомендуется вынуть из них пружинки перед установкой, иначе колпаки могут быть повреждены при проводке через проточки под сухари на клапане.
Главное при разборке деталей — это соблюдение очередности, ведь при их последующей установке обратно нужно, чтобы они все встали на свои места. Рекомендуется раскладывать их на картоне в порядке изъятия, тогда ошибок не будет.
Установка деталей на место
Сначала колпачок окунают в моторное масло, устанавливают его в оправку и аккуратно забивают в нижнюю тарелку. Пружину возвращают на место. Таким же образом надо поставить все имеющиеся колпачки. В том же порядке, как это было сделано при съеме, возвращают на свои места все пружинки и верхние тарелки. Затем устанавливают обратно сухари так, чтобы они точно вошли в проточки для стержней на клапане.
Из отверстия, из которого были удалены свечи, вынимают оловянный прут. После монтажа сухарей надо молотком или тяжелым предметом ударить по торцам клапана при помощи стального стержня. Они должны встать на место. Смазывают моторным маслом шейки вала распределения, кулачки и места под ними в головках на блоке цилиндров.
Устанавливают распределительный вал в опоры головок. При этом надо установить кулачки 1-го цилиндра в противоположную сторону по отношению к толкателям клапанов. Зону последней опоры валика распределения покрывают герметиком. На место возвращают корпусы его подшипников и фиксируют в два этапа шпильки гайками, которые вначале закручивают до тех пор, пока подшипники не коснуться головки.
Надо, чтобы втулки точно вошли в отверстия на корпусах, и только после этого закрутить гайки до упора. На распределительный вал устанавливают сальник. На последнем этапе работы производится проверка и регулировка зазоров в клапанах. После этого возвращают на место ранее снятые детали и устройства. Если все описанное выше кажется сложным в выполнении, то надо обратиться на предприятие автосервиса — там эту работу сделают профессионалы.
Замена маслосъемных колпачков на ВАЗ 2107
Снимаем крышку клапанов. Заранее следует запастись тарой для шайб и гаек, потому что шайбы здесь специфические. Конечно, их без труда можно найти в любом автомагазине, но откладывать сборку ради этого не хочется;
После этого проворачиваем коленчатый вал так, чтобы получить такое положение, в котором поршни первого и четвертого цилиндров находятся в верхней мертвой точке. Это можно проверить при помощи метки на шкиве, либо щупом: в таком положении оба клапана вышеуказанных цилиндров будут свободны;
Затем откручиваем две гайки крепления натяжителя цепи и вынимаем его
В этот момент важно не потерять прокладку.
- Далее откручиваем гайки крепления корпуса и снимаем его вместе с распределительным валом;
- Теперь вставляем оловянный пруток в свечное отверстие и подпираем им днище клапана. Таким образом, он не упадет в камеру сгорания, а при рассухаривании не пробьет днище поршня;

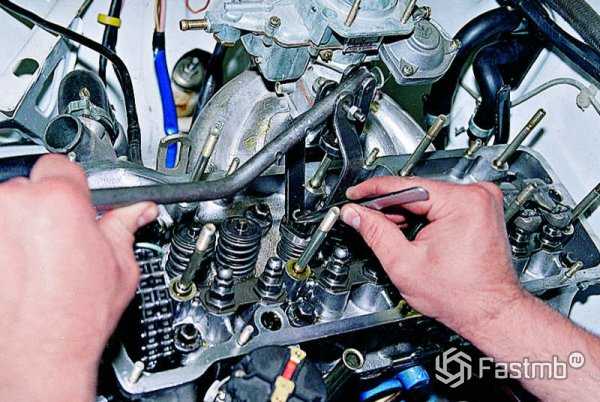

- Берем приспособление для рассухаривания, крепим его на шпильку, рассухариваем клапана первого и четвертого цилиндров. Делать это нужно резким движением. Иногда с первого раза не получается, тогда нужно надавить резку пару раз.
Теперь пинцетом вытаскиваем сухари, тарелки и пружины. На этом моменте желательно быть аккуратными;
Далее надеваем съемник и снимаем колпачки. Потом вставляем новый колпачок в оправку и аккуратно напрессовываем его на направляющую втулку;
Ставим на место тарелки, пружины, сдавливаем их и вставляем сухари
Важно, чтобы они попали в паз. Для этого нужно пару раз легонько стукнуть молотком, но не сильно, иначе есть риск повредить поршень;
Далее проворачиваем коленчатый вал на 180 градусов и проделываем операции для второго и третьего цилиндров.
- Собираем все в обратном порядке, устанавливаем корпус с распредвалом, затяжку производим в порядке, указанном на картинке;
- Ставим на место шестерню, не забываем про метки. Собираем все в обратном порядке.
