Замена маслосъемных колпачков своими руками

Какие маслосъемные колпачки покупать

Что точно стоит взять на себя, так это вопрос подбора МСК. Почему? Много подделок и проблемы с качеством у многих официальных изделий.

В последнее время с хорошей стороны показывает себя продукция Corteco. Многие отмечают, что это единственная альтернатива оригиналу. К слову, ни один производитель автомобилей не делает сальники клапанов на своем производстве – все закупают. Например, у Toyota договор c NOK, а у Mercedes-Benz – с Viktor Reinz.

Что точно не стоит брать, так это продукцию:

Известного в народе Вити Рейнза.
FEBI.
SWAG.

Viktor Reinz не советуют покупать из-за большого количества подделок и неоправданно высокой цены, остальных – просто из-за посредственного качества. Колпачки Erling похожи на Corteco, но на ощупь дубовее. По отзывам Эрлинг держат немного хуже кортековской продукции, но пользуются высокой популярностью из-за их обилия в региональных торговых сетях.

Инжекторный двигатель

Следующим этапом будет прокручивание коленвала для совпадения меток на шестернях и снятие ремня ГРМ. Коленвал можно конечно крутить и через болт крепления шестерни распредвала, но я советую вращать за болт крепления шкива генератора, чтобы не сточить грани на болту распредвала. Когда метки выставлены — ключом на 17 ослабляется натяжной ролик и ремень снимается. Чтобы открутить шестерню распредвала, слева от неё можно увидеть шпильку, на которую надеваем небольшую трубку через отверстия в шестерне, чтобы она не прокручивалась. И тем же ключом откручиваем болт и аккуратно снимаем шестерню, чтобы не потерялась шпонка. Хоть она и зачастую хорошо сидит на своём месте, всё равно случается, когда она выпадает, поэтому её лучше снять и положить отдельно.

В то место, куда надевалась трубка для упора шестерни, есть болт, который нужно открутить и слегка отогнуть металлическую защиту ГРМ, чтобы можно было вытащить распредвал.

Головкой на 10 или рожковым ключом, откручиваются болты крепления крышек подшипников распредвала, а затем снимается и сам распредвал. Во время снятия распредвала, постарайтесь не повредить его сальник, но правильнее всего будет просто заменить его на новый.

С помощью обычного шприца, следует откачать оставшееся масло и открутить свечи. Так как коленвал выставлен по меткам, поршни в первом и четвёртом цилиндрах находятся в верхней мёртвой точке, поэтому и начинать производить замену сальников нужно с первого цилиндра, а затем с четвёртого, чтобы не запутаться. А потом можно будет сделать ещё один оборот коленвала, при котором во втором и третьем цилиндрах поршни одновременно будут в ВМТ и совершить замену сальников в них. Для начала со впускного и выпускного клапанов вынимаются толкатели и при помощи специального приспособления для рассухаривания клапанов, рассухариваются впускной и выпускной клапаны первого цилиндра.

Для этого устройство устанавливается на головку блока цилиндров, специальная пята упирается в пружину, при помощи рукояти, пружина нажимается и пинцетом убираются сухари. Пружины с сухарями вынимаются, и главное, во время сборки не путать местами пружины, сухари и толкатели для удобства расположите их на столе в порядке разборки.

Когда добрались до самого сальника, его при помощи съёмника выпрессовуют либо в случае, когда съёмника нет, можно это сделать подходящими плоскогубцами. Только делаете это аккуратно, чтобы не оставить задиров на штоке клапана, иначе даже с новым сальником будет пропускаться масло.

Остаётся надеть новый сальник и при помощи оправки в виде металлической трубки, подходящей под диаметр сальника, напрессовать его молотком на своё место. Постукивая молотком по оправке, сальник сядет и звук станет более глухим, о чём свидетельствует то, что маслосъёмный колпачок напрессован до конца. Главное не переусердствовать, чтобы его не испортить и во время напрессовки убедиться, что сальник не перекосило.

Далее делаете оборот коленвала, чтобы поршни во втором и третьем цилиндрах стали в ВМТ и проделываете замену сальников тем же образом. Перед сборкой, вкрутите свечи на мест, чтобы в цилиндры не попал мусор, и очистите посадочное место клапанной крышки и корпуса привода вспомогательных агрегатов от остатков старого герметика. Сальник распредвала и прокладки под клапанной крышкой и корпусом вспомогательных агрегатов я советую заменить новыми, предварительно нанеся герметик на их посадочные места. По окончанию работы, сборка осуществляется в порядке обратном снятию.

Выбор маслосъёмных колпачков

В автомобилях ВАЗ 2109 выбираются сальники, рабочая температура которых в среднем составляет 1 800 градусов. Тогда как материал, из которых они изготовлены, выдерживает не более 1 500 градусов. Из-за такой разницы ресурс расходных деталей резко снижается, однако так было в начале и середине 90-х годов.

Сейчас в продаже имеются улучшенные изделия зарубежного и отечественного производства, а на заводе ВАЗ устанавливают маслосъёмные колпачки, изготовленные на основе фторкаучука. Этот материал себя зарекомендовал с положительной стороны. Традиционно зарубежные бренды характеризуются более высоким качеством. Отечественные аналоги пока им уступают, разве что их цена ниже.

Замена маслосъемных колпачков Ваз 2109 своими руками

Чтобы максимально быстро выполнить работу, подготовьте необходимые инструменты. Здесь вам понадобится стандартная плоская отвертка, головка для выкручивания свечей, съемник колпачков, рассухариватель для клапанов, прут на 8 мм и утконосы.

Перед началом работ выполните несколько подготовительных мероприятий – демонтируйте воздушный фильтр, топливный насос, распределитель системы зажигания, а также другие вспомогательные агрегаты (эти детали требуется снять если у вас карбюраторный движок). Как только «дорога открыта», можно приступать к работе.

Некоторые мастера уверяют, что замена маслосъемных колпачков невозможна без снятия головки блока цилиндров. Но это не так. Для обхода этого правила можно найти небольшой прут, имеющий диаметр 8 мм, и правильно его использовать (об этом ниже).

Процесс замены маслосъемных колпачков производится следующим образом:

1. Отбрасывайте «минус» от источника питания ВАЗ-2109. Эта предусмотрительность позволит избежать случайных КЗ в электрической цепи.

2. Демонтируйте зубчатую шестеренку с распределительного вала.

3. При выполнении разборки будьте очень внимательны и старайтесь сохранить шпонку, расположенную в пазу распредвала

Для этого осторожно ее вытяните (часто с этим не возникает никаких проблем)

4. Демонтируйте крышку ГБЦ. Для этого достаточно выкрутить болты по периметру.

5. Демонтируйте заднюю часть крышки ГБЦ (заглушку распределителя зажигания). Учтите, что для снятия данной детали придется выкрутить пару гаек, которые крепят провода «массы» и демонтируйте наконечники проводников, надетые на шпильки.

6. С двух сторон корпуса подшипника распределительного вала выкручивайте крепежные гайки и откладывайте их в сторону.

7. Демонтируйте распредвал с головки блока цилиндров и сразу после этого снимайте сальник.

8. Проверните коленчатый вал до момента, когда необходимый поршень (того маслосъемного колпачка, который подлежит замене), станет в позицию ВМТ.

9. Выкручивайте свечу из ГБЦ и вставляйте подготовленный оловянный прут (как мы уже говорили, диаметр должен быть 8 мм). Устанавливайте изделие таким образом, чтобы оно попало между клапаном и поршнем.

Теперь осторожно сжимайте пружины клапана специальным приспособлением, что бы рассухарить клапан

11. С помощью утконосов (можно использовать пинцет) доставайте сухари клапана и демонтируйте устройство.

12. Доставайте пружину клапана и верхнюю «тарелку». Учтите, что пружины клапана будет две – внутренняя и верхняя. Их необходимо снять обе.

13. Выпрессовывайте маслосъемный колпачок, который находится на направляющей втулке. Сделать это не сложно – достаточно установить на клапан специальную цангу инструмента, предназначенного для демонтажа изделия.

14. Наставьте боек и ударяйте им по втулке устройства, а после этого и по бойку ручки.

15. Выпрессовывайте маслосъемный колпачок, который расположен на втулке. Теперь доставайте его из цанги. Если под рукой нет специального устройства, то используйте для этих целей плоскогубцы.

16. Берите новые колпачки и демонтируйте с них пружинки. Действуйте аккуратно, чтобы не нарушить целостность изделий в момент их прохождения через проточки на клапанах.

17. Капните на колпачок немного моторного маслица и устанавливайте его в оправку.

18. Производите запрессовывание маслосъемного колпачка. Проследите, чтобы устройство село плотно до предела.

19. Возвращайте на место демонтированную ранее пружинку. Вот и все. Для первого маслосъемного колпачка работа завершена. Аналогичные мероприятия необходимо провести и для остальных изделий.

20. Ставьте на место «тарелку» клапана и пружинку. Используйте специальный инструмент для монтажа сухарей клапана в проточки клапанного стержня.

21. Доставайте оловянный прут. Чтобы сухари заняли свою позицию, достаточно ударить молотком по краям клапанов (для этих целей можно использовать небольшой металлический стержень).

22. Смажьте опоры распределительного вала в ГБЦ и шайбы толкателей (снова-таки, никакой особой смазки не нужно – достаточно обычного масла, которое заливается в движок).

23. Ставьте на место распредвал. При этом убедитесь, что кулачки первого цилиндра направлены к толкателям.

24. Смазывайте кулачки и шейки распределительного вала.

25. Ставьте корпуса подшипников распредвала.

Обратите внимание на направляющие втулки они должны попасть в отверстия кожухов подшипников

27. Затягивайте гайки и ставьте сальник распредвала.

28. Регулируйте зазоры клапанов (если это необходимо).

29. Возвращайте на место шланги и провода. Собирайте все в обратной последовательности.

Способы замены

Есть несколько основных вариантов ваших действий в случае, если колпачки перестали работать должным образом.

Замена

Для работы по замене маслосъемников вам понадобится:

Набор плоских отверток;
Головка для демонтажа свечей зажигания;
Новые колпачки;
Съемник для колпачков;
Рассухариватель (для клапанов);
Утконосы;
Прут с сечением 8 мм.

Процесс извлечения

Подготовив все необходимое, можно приступать к работе.

Снимите первым делом воздушный фильтр, топливную помпу, распределитель зажигания. Все это актуально для карбюраторных ВАЗ 2109.
Некоторые утверждают, что для замены колпачков обязательно снимать ГБЦ. Неправда. Чтобы обойти этот этап, вам потребуется прут. Далее расскажем о том, как меняются маслосъемники без снятия головки.
Снимите минус с АКБ.

Демонтируйте шестеренку с распределительного вала.
При разборке постарайтесь сохранить шпонку. Она располагается в пару распределительного вала. Вытяните ее аккуратно и проблем не будет.
Выполните демонтаж крышки ГБЦ путем выкручивания всех болтов, расположенных по периметру.
Снимите заднюю часть крышки ГБЦ — заглушку распределителя зажигания. Тут вам придется открутить 2 гайки, фиксирующие провода массы, плюс снять наконечники проводников со шпилек.
По обе стороны корпуса подшипника распредвала выкрутите гайки, уберите их в сторонку, но не потеряйте.

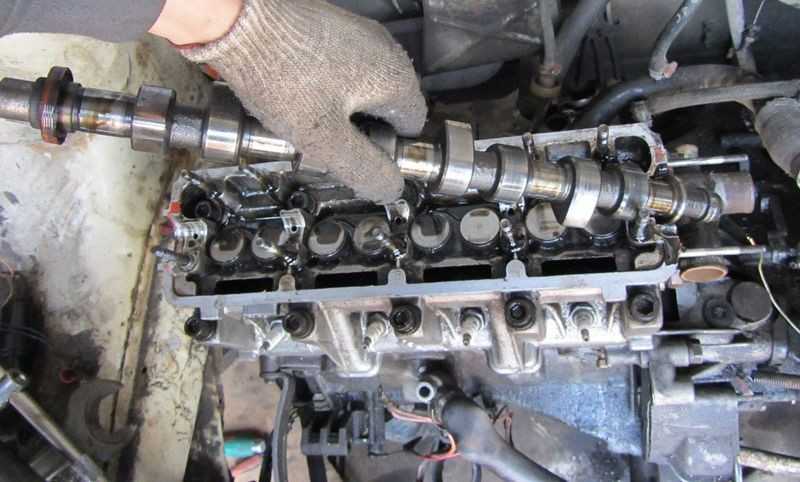

Снимите распределительный вал с ГБЦ и после этого можно демонтировать сальник.
Проверните коленвал, когда поршень, на котором требуется поменять маслосъемный колпачок, не окажется в положении верхней мертвой точки.
Специальной головкой выкрутите свечу зажигания из головки блока, вставьте подготовленный заранее прут диаметром 8 мм. Желательно из олова. Вставьте прут так, чтобы он оказался между поршнем и клапаном.

Пружинка

Аккуратно сожмите пружины клапана, используя рассухаритель.
Утконосом или пинцетом достаньте сухари клапана, после чего снимите элемент.

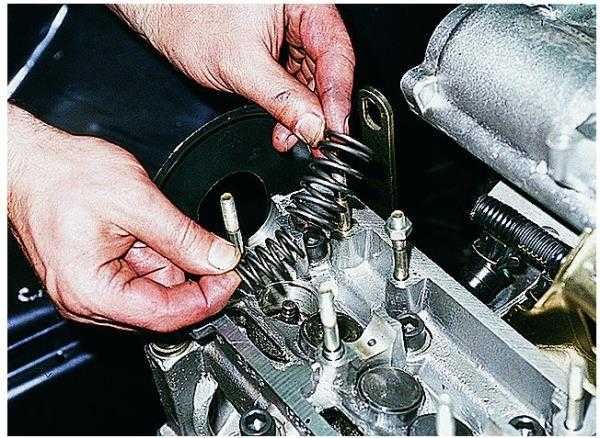

Извлеките с посадочных мест верхнюю тарелку и пружину клапана. Не забывайте, что пружин там две — верхняя и внутренняя. Снятию подлежат обе.
Выпрессуйте маслосъемный колпак, расположенный на направляющей втулке. Чтобы сделать это, нужно установить на клапан цангу специального инструмента, который служит для демонтажа этих элементов. Его вы легко найдете в любом автомагазине или на рынке.
Подставьте байок и ударьте им по втулке, после чего ударьте по байку ручки.
Выпрессуйте колпачок со втулки и извлеките его из цанги. Здесь помогут обычные плоскогубцы, если специального инструмента у вас нет.
При извлечении будьте аккуратны, поскольку есть риск повредить втулки. Тяните строго вверх и ни в коем случае при выпрессовке не проворачивайте элемент.

Извлекайте аккуратно

Возьмите новые колпачки, снимите пружины с них.
Капните немного масла на колпак и вставьте на законное место.
Запрессуйте колпачок инструментом. Убедитесь, что элемент сел до упора и максимально плотно.
Верните на место пружинку, которую вы сняли.
По аналогии замена выполняется на всех остальных поршнях.
Верните на место пружинку и тарелку клапанов. Сухари клапанов монтируются в проточки специальным инструментом.
Извлеките прут. Чтобы сухари встали на свои места, ударьте по краям клапана молотком. Для лучшего эффекта вооружитесь маленьким металлическим стержнем, ударив через него.
Опоры распредвала, шайбы обязательно смажьте моторным маслом.
Верните на место распределительный вал. Не забудьте убедиться, что кулачки первого цилиндра направлены строго к толкателям.
Смажьте маслом кулачки и шейки распредвала.
Верните на свои позиции корпус подшипников распределительного вала. Проследите также, чтобы направляющие втулки оказались в отверстиях кожухов подшипников.
Затяните крепежные гайки, установите сальник распределительного вала.
Выполните сборку узла в обратной последовательности.

Поменять маслосъемные колпачки не так сложно, как может показаться на первый взгляд. Но если такая работа вызывает опасения, обратитесь к проверенному автосервису.

На первый взгляд, маслосъёмный колпачок — деталь незначительная. Но в случае износа она способна доставить автовладельцу массу неприятностей. О том, что такое маслосъёмный колпачок и как его заменить самостоятельно на двигателе ВАЗ 2109, мы и поговорим в данной статье.

Начало проведения работ

Первым делом необходимо отключить обе клеммы от аккумулятора. Этим вы обесточите всю бортовую сеть автомобиля. Затем необходимо выкрутить три болта, которыми крепится чехол, прикрывающий привод ремня газораспределения. Ключом на 17 ослабляете натяжение этого ремня и снимаете его. При помощи того же ключа выкручиваете болт, которым крепится шкив на распределительном валу. Затем необходимо отключить провода, которые находятся на первом креплении. После чего выкрутить гайки, а также третий болт крепежа

Обратите внимание на то, что в месте этого крепления зачастую отсутствует уплотнительное кольцо. Его нужно обязательно устанавливать во время сборки узла

Обратите внимание на то, что необходимо заранее приобрести маслосъемные колпачки ВАЗ-2109. Цена комплекта составляет примерно 250-300 рублей.

Неисправности маслосъёмных колпачков

Высокое качество материалов не гарантирует вечную работу сальников клапанов, рано или поздно под действием негативных факторов (высокие температуры, агрессивный химический состав масла и т. д.) происходит незначительный износ регулярного характера, который, в конце концов, приводит к тому, что эти детали больше не могут выполнять свои функции в полной мере. Рабочая поверхность резиновая и со временем структура уплотняется, от чего эластичность теряется, начинают появляться трещины. Длительная эксплуатация и воздействие агрессивной среды с высокими температурами не лучшим образом отражается и на демпферной пружине. В конечном итоге все это приводит к тому, что маслосъёмные колпачки перестают эффективно снимать масло со штоков клапанов, и оно попадает в камеры сгорания.

Когда рекомендуется поменять клапанные сальники

Причины	Тонкости
В зависимости от пробега.	На практике ресурс маслосъёмных колпачков ВАЗ 2109 с двигателем 8 клапанов редко превышает 100 000 км пробега. После этого эти детали должны меняться, даже если не наблюдается чрезмерного расхода масла.
Если автомобиль длительное время не эксплуатировался.	Отсутствие функционирования тоже не лучшим образом скажется на состоянии устройств.
Бывают случаи, когда замена необходима и при преждевременном уменьшении размеров маслосъёмных колпачков.	Это не редкость для комплектующих отечественного производства.

На то, что необходимо менять сальники, указывают некоторые характерные особенности.

Признаки неисправностей

О том, что эти расходные материалы сильно изношены, свидетельствуют следующие факторы:

расход масла увеличился;
темный нагар на свечах зажигания;
появление сизого дыма выхлопных газов (особенно во время холодного пуска и прогрева).

Появление масложора из-за изношенных маслосъёмных колпачков вполне объяснимо. Ведь моторное масло попадает в камеры сгорания, а не используется по прямому назначению для смазки. В результате сгорания масла с топливом уровень смазки в картере постепенно падает, и автовладельцу приходится постоянно подливать свежее масло.

При сгорании масла выделяются продукты, имеющие синий цвет. Соответственно, в этот же цвет окрашиваются и выхлопные газы. По мере прогрева двигателя масло полностью выгорает, поэтому на горячем двигателе не бывает синего дыма из выхлопной трубы.

Масло, попадающее в камеры цилиндров при сгорании, оседает не только на стенках, поршнях и кольцах, но и на электродах свечей зажигания. Отсюда и чёрный налёт на них.

Причины износа

На холостых оборотах коленвал ВАЗ 2109 вращается со скоростью 800 об/мин, максимальная скорость составляет 4 500–5 000 об/мин. Каждый клапан за отрезок времени одна минуту может совершить от 120 до 1 200 рабочих тактов, т. е. опуститься и подняться. Соответственно, на каждый маслосъёмный колпачок приходится серьезная нагрузка. При этом следует учитывать агрессивную среду, в которой они находятся (высокие температуры, химически агрессивный состав масел, отработанные газы).

По мере эксплуатации каучуковая мягкая часть маслосъёмных колпачков теряет свою первоначальную эластичность. А диаметр рабочих кромок, на которые приходится прижатие, со временем уменьшается. Качество сальников не имеет значения, замена потребуется даже самым хорошим деталям.

Результат работы изношенных маслосъёмных колпачков

При появлении первых признаков износа деталей необходимо незамедлительно диагностировать причины нарушения работы газораспределительного механизма. В том числе проверить состояние клапанных сальников. Опытные автолюбители, знающие устройство двигателя, в курсе способов проверки своими руками. Новичкам же рекомендуется обратиться с этим вопросом к квалифицированным специалистам сервисов по ремонту автомобилей. Эксплуатация силовой установки, где налицо все признаки износа маслосъёмных колпачков, крайне не рекомендуется длительное время.

Последствия эксплуатации двигателя с такими неисправностями бывают не самые приятные:

мощность двигателя значительно снижена;
нестабильная работа на холостом ходу (глохнет);
«плавающие» обороты мотора;
снижение компрессии в цилиндрах;
закоксованность (нагар на поршнях, свечах зажигания и стенках цилиндров).

Появление характерного нагара – серьезный симптом. Дальнейшая эксплуатация без выявления и устранения причин его появления чревата выходом из строя двигателя и его капитальным (соответственно, дорогостоящим) ремонтом.

Алгоритм ↑

Снимать головку блока цилиндров вовсе не надо. Процедура намного проще;
выбираем ровную, просторную поверхность для удобства проведения ремонта;
отсоединяем обе клеммы от аккумуляторной батареи;
отвинчиваем пластмассовый кожух привода ГРМ, снимаем непосредственно сам ремень;
отвинчиваем поочерёдно болты первого, второго, третьего креплений;
снимаем и откладываем в сторонку шкив ГРМ;
отвинчиваем поочерёдно гайки по четыре с каждой стороны крышки;
здесь два варианта: достать распредвал сразу или после демонтажа шпоны. Кому как будет удобно;
изымаем сальник механизма распредвала;
проворачиваем коленвал в позицию верхней мёртвой точки (ВМТ);
свечным накидком отвинчиваем каждую свечу. В отверстие вставляем аккуратно пробойник так, чтобы он оказался между тарелкой клапана и поршнем для удобства;
устанавливаем съёмник для клапанов;
после сжатия пружины, снимаем сухари;
изымаем тарелку клапана, пружину;
достаём старые, изношенные колпачки;
с новых МК извлекаем пружины для удобства монтажа;
смазываем немного машинным маслом для удобства установки;
новые МК устанавливаем в тарелку клапана, одеваем снятую ранее пружину;
сборка проходит в соответствии с процедурой, описанной выше, только в обратной последовательности;
изымаем пробойник со свечного проёма;
несколько аккуратных ударов молотком по сухарям для корректной посадки в гнездо. Будьте внимательны, перебор с силой удара может привести к повреждению механизма;
похожий сценарий отрабатываем на остальных клапанах;
после ремонта, всю область механизма клапанов смазываем моторным маслом;
проверяем зазоры между клапанами специальным щупом. При необходимости корректируем с помощью отвёртки с плоским наконечником и ключа на «12»;
устанавливаем крышку ГБЦ, предварительно смазав её термостойким герметиком. Цвет пасты должен быть красный, означающий работу при повышенных температурах;
равномерно затягиваем гайки, подложив под них предварительно шайбы;
ставим на место воздушный фильтр, подключаем клеммы аккумулятора, соблюдая полярность + и – обязательно. Иначе замкнёте банки, и ресурс АКБ снизится в несколько раз;
запускаем мотор, смотрим на наличие течи масла, просочки воздуха. При появлении, устраняем недочёт. Работа окончена. Проверяем уровень жидкости в моторе. При необходимости доливаем до нужного уровня.

Как видим, написано много, но страшного и непосильного ничего нет. Всё очень просто.

Обратите внимание. После съёма старого колпачка обязательно обследуй внутренние стенки втулки на предмет наличия дефектов, царапин

Наличие последних, приведёт к течи масла, спустя некоторое время. Все труды станут напрасны. При необходимости также смажьте машинной смазкой.

Всего несколько часов плодотворной работы, и вы получите «новый» автомобиль. При качественных запасных частях, умелом ремонте, запаса хода должно хватить на 100 000 км. пробега. Хотя, бывают исключения в ту или иную сторону. А если нет времени возиться, пачкать руки – поезжайте в ближайший сервисный центр. Не забудьте, что услуга платная.

Всего хорошего. Спокойной дороги. Ездите без поломок.

Признаки неисправности колпачков

В связи с тем, что основной рабочий элемент, подвергающийся износу это резина, со временем материал теряет свою эластичность и начинает пропускать масло.
Причины, которые оказывают негативное влияние на изделие:

агрессивные условия работы;
некачественные материалы;
естественная выработка ресурса изделия;
повреждение элемента в результате его неправильной установки или снятия.

Действительно, некачественные или устаревшие материалы, используемые при изготовлении колпачков, значительно снижают их ресурс. Если говорить о естественном износе, то его средний интервал – 20000 километров пробега автомобиля. В результате постоянной работы детали, эластичный, резиновый материал со временем затвердевает, начинает истираться и изнашиваться.
Повреждение изделия при проведении некачественных ремонтных работ достаточно распространенная проблема. Дело в том, что для извлечения маслосъемных колпачков требуется специальный съемник. Некоторые автолюбители при проведении работ с разборкой двигателя поддевают колпачки при помощи двух плоских отверток, что приводит к повреждениям направляющих втулок клапанов.

Как поменять сальники клапанов

Чтобы поменять маслосъемные колпачки, достаточно просто выполнить следующий список действий:

Откройте капот и отключите минусовую клемму аккумулятора. Это нужно для того, чтобы избежать непреднамеренных коротких замыканий, вызванных случайным касанием тех или иных проводов.
Теперь необходимо снять высоковольтные кабели со свечей зажигания и выкрутить их. Заранее установите поршень первого цилиндра в верхнюю мертвую точку. Сделать это можно при помощи обычного ключа на 19 и нейтральной передачи автомобиля.
Демонтируйте ремень ГРМ и выкрутите крепление звездочки распределительного вала. Как только она будет снята, не забудьте сохранить шпонку. Лучше всего, сразу вытащить ее и положить на видное место, иначе она может доставить немало проблем в ее поисках под автомобилем.
Теперь необходимо снять клапанную крышку. Для этого достаточно открутить крепления, расположенные по периметру. Под ней вы найдете крышку распределительного вала. Открутите все ее составные части и снимите заглушку трамблера. Далее снимается распределительный вал и его сальник.
Далее снимите кулачки с клапанов и их пружины. Располагать их надо таким образом, чтобы потом вы смогли поставить их на то же место. Далее просуньте пруток с свечное отверстие таким образом, чтобы клапан не упал в цилиндр. С помощью рассухарки снимите пружины с клапана. Чтобы не потерять сухари, их можно выловить при помощи пинцета или любого другого подобного инструмента. После рассухарки пружины и тарелки снимаются, остается только втулка клапана.
Наденьте съемник на колпачок и демонтируйте его. То же самое необходимо проделать и для второго клапана. Новые колпачки можно установить при помощи специальной оправки. После этого, можно установить пружины и тарелки обратно и повернуть коленчатый вал таким образом, чтобы в верхней мертвой точки оказался второй цилиндр. Не забудьте вытащить и вовремя поставить пруток во второе свечное отверстие. Демонтаж старого и установка нового колпачка производится в такой же последовательности и для всех остальных клапанов.
После того, как все колпачки будут установлены, поставьте поршень первого цилиндра в ВМТ и начните сборку распредвала. Поставьте кулачки с пружинами и монтируйте сам вал. Установить его необходимо именно в таком положении, в каком он был снят. В противном случае, фазы газораспределения будут нарушены. Далее проведите сборку остальных частей в обратной последовательности.
Стоит еще раз напомнить, что все последующие части должны быть установлены именно в той последовательности, в которой были сняты. Корпуса подшипников нужно затягивать от середины к краям, поочередно и в несколько движений. Кроме того, после снятия распредвала, в обязательном порядке производится регулировка тепловых зазоров клапанов.
После сборки установите клемму аккумулятора и произведите пробный пуск двигателя. Если все сделано правильно, мотор должен работать ровно и без лишних звуков.

Как видите, замена колпачков – это не сложная операция и вполне по силам любому автолюбителю.

Устройство
Способы замены

При своих небольших размерах, маслосъемные колпачки играют большую роль в работе двигателя ВАЗ 2109.

Задача данных элементов заключается в надежном уплотнении и защите от попадания масла в места прилегания направляющих втулок и клапанов.

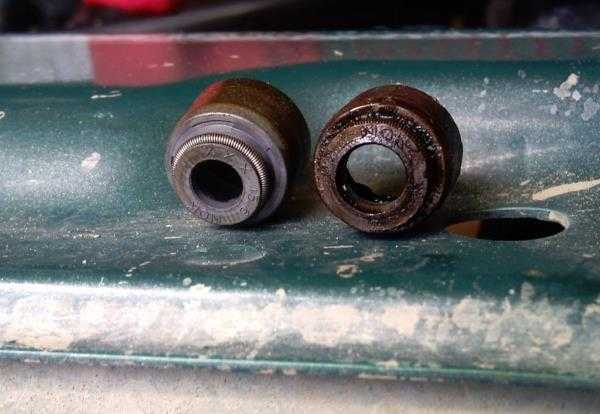

Внешний вид элементов

С течением времени колпачки изнашиваются, поскольку находятся под постоянным воздействием достаточно агрессивной среды, которой выступает моторное масло. Температура регулярно меняется, воздействуют выхлопные газы, происходит перегрев.

Другими словами, поводов для износа колпачков более чем достаточно. Ваша задача — вовремя выявить неполадку и выполнить замену элементов.
