Разборка масляного насоса

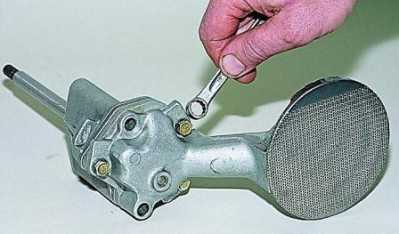

Накидным ключом «на 10» отворачиваем три болта крепления приемного патрубка масляного насоса.
(Один из болтов короче других, при сборке установите на прежнее место)
Снимаем приемный патрубок с редукционным клапаном.
Снимаем редукционный клапан

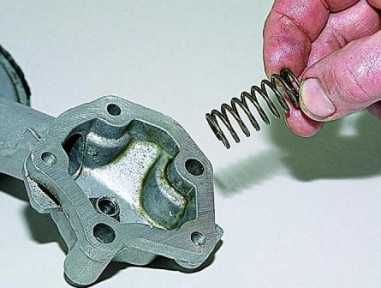

Извлекаем пружину клапана
Вынимаем упорную шайбу.
Снимаем крышку насоса.
Вынимаем из корпуса насоса ведомую шестерню
Извлекаем ведущую шестерню с валиком привода
Промываем детали насоса бензином или керосином и продуваем сжатым воздухом.
При наличии трещин и сильном износе корпуса, крышки и шестерен заменяем насос.
Определите (подсчетом по результатам измерения диаметров) зазор между ведомой шестерней и ее осью. Он должен быть 0,017–0,057 мм (предельно допустимый – 0,1 мм).
Измерьте плоским щупом зазор между зубьями шестерен: должен быть 0,15 мм (предельно допустимый – 0,25 мм).
Измерьте плоским щупом зазор между наружными диаметрами шестерен и корпусом: должен быть 0,15 мм (предельно допустимый – 0,25 мм).
Измерьте плоским щупом, приложив к плоскости линейку, зазор между торцами шестерен и плоскостью корпуса: должен быть 0,161–0,166 мм (предельно допустимый – 0,2 мм)
При проворачивании ведущего валика рукой шестерни должны вращаться плавно и без заеданий.
Измерив диаметры валика и отверстия в корпусе насоса, определите зазор между опорными поверхностями валика и корпуса. Зазор должен быть 0,016–0,055 мм (предельно допустимый – 0,1 мм).
Осмотрите редукционный клапан.
На поверхностях, сопрягаемых с крышкой насоса, не должно быть повреждений (забоин, заусенцев), вызывающих снижение давления в системе, а также загрязнений или отложений, которые могут привести к заеданию клапана.
Осмотрите пружину редукционного клапана. Она не должна иметь механических повреждений.
При возможности проверьте упругость пружины: высота пружины должна быть равной 20 мм при вертикальной нагрузке 60,4–65,2 Н (6,15–6,65 кгс).
Высота пружины в свободном состоянии – 38 мм.
Осмотрите крышку. На поверхностях, сопрягаемых с редукционным клапаном, корпусом и приемным патрубком, не должно быть повреждений (забоин, заусенцев), а также загрязнений или отложений, которые могут привести к уменьшению давления в системе и заеданию клапана.
Если на картере двигателя имеются следы ударов, особенно внимательно осмотрите приемный патрубок.
Трещины и механические повреждения не допускаются. Очистите от грязи и промойте уайт-спиритом сетку приемного патрубка.
Если сетку не удается очистить или она повреждена, замените ее или маслоприемник.
Замените изношенные или поврежденные детали. Соблюдая максимальную чистоту при сборке, установите снятые детали и насос в порядке, обратном снятию. Не забудьте залить масло в двигатель.
Моменты затяжки соединений деталей при установке и ремонте маслонасоса
|
Деталь |
Резьба |
Момент затяжки, Нм (кгс·м) |
|
Болт крепления звездочки вала привода масляного насоса |
М10×1,25 |
41,2-51,0 (4,2-5,2) |
|
Гайка регулировочного болта клапана |
М12×1,25 |
43,3-53,5 (4,42-5,46) |
|
Втулка регулировочного болта клапана |
М18×1,5 |
83,3-102,9 (8,5-10,5) |
|
Болт крепления масляного насоса |
М8 |
21,66-26,75 (2,21-2,73) |
|
Болт крепления поддона картера |
М6 |
5,10-8,20 (0,50-0,85) |
