Ремонт и замена масляного насоса на ваз (lada) 2110 своими руками

Пошаговая инструкция ремонта и осмотра деталей масляного насоса:

1. Для детального осмотра необходимо снять масляный насос.

2. Сначала надо открутить болт (1) и снять датчик положения коленвала (2), который есть лишь у двигателей с механизмом впрыска топлива.

3. Разбирая насос, надо отвернуть шесть болтовых креплений и снять крышку насоса.

4. Воспользовавшись двумя отвёртками, надо приподнять корпус насоса таким образом, чтобы штифты на корпусе смогли выйти из отверстий, расположенных в крышке масляного насоса ВАЗ 2110. Теперь снимите сам корпус, отсоединив его от крышки.

5. Достаём шестерни из крышки: сначала ведущую, а затем ведомую.

6. Теперь нужно отвернуть пробку редукционного клапана. Под этой пробкой должно быть установлено уплотнительное кольцо. Осмотрите кольцо — если оно сильно обжато, то его надо заменить.

7. Отвернув пробку, достаём пружинку редукционного клапана.

8. А теперь вынимаем и сам клапан, аккуратно постукивая корпусом по негрязной деревянной подставке. В случае, когда клапан не выходит, его надо вынуть посредством тонкого заострённого предмета, желательно тоже деревянного, чтобы не повредить поверхности.

9. Теперь надо внимательно осмотреть алюминиевую крышку на предмет видимых следов износа, механических повреждений, глубоких царапин в местах прилегания шестерён. В случае обнаружения крышку необходимо поменять на новую.

11. Размер максимально допустимого диаметра гнезда ведомой шестерни — 75,1 мм, поэтому замеряем диаметр, и если он превышает допустимый, также придётся заменить корпус.

12. Теперь нужно измерить ширину сегмента корпуса в средней части. В случае, когда измеренная величина составляет меньше, чем 3,4 мм, корпус насоса ВАЗ 2110 подлежит замене.

13. Проверяем шестерни. Толщина ведущей не должна быть меньше, чем 7,42 мм. Измеряем: если меньше — шестерню заменяем.

14. То же самое в отношении ведомой. Если толщина меньше, чем 7,35 мм, шестерня подлежит замене.

15. Затем проверяем осевые зазоры шестерён. Надо установить ведущую шестерню обратно в корпус, после чего прикладываем стальную линейку к корпусу и щупом замеряем зазор между шестернёй и линейкой.

16. Точно также замеряем осевой зазор между приставленной линейкой и ведомой шестернёй. Для ведущей и ведомой шестерён величина предельно допустимого осевого зазора составляет, соответственно, 0,12 мм и 0,15 мм. В случаях превышения этих величин шестерни подлежат замене на новые.

17. Посредством расчёта можно получить и более точные величины осевых зазоров. Для этого микрометром измеряется толщина корпуса масляного насоса по наружным поверхностям, а также толщина в зоне гнёзд для ведущей и ведомой шестерён по фрезерованным поверхностям в нескольких местах. Рассчитывается осевой зазор, исходя из разности среднеарифметической величины глубины гнезда и измеренной толщины шестерён.

18. Следующим этапом ремонта осматриваем гнездо редукционного клапана на предмет обнаружения на внутренней поверхности грубых царапин и прочих глубоких механических повреждений. При обнаружении крышка подлежит замене.

19. При обнаружении задиров и глубоких механических царапин на самом редукционном клапане, он также подлежит замене на новый.

20. Погнутую, надломанную/сломанную или треснувшую пружинку редукционного клапана также заменяем. Высота пружинки в свободном её состоянии составляет в норме 44,72 мм; тот же параметр под нагрузкой, равной 4±0,24 кгс, составляет 31,7 мм. При несоответствии пружина подлежит замене.

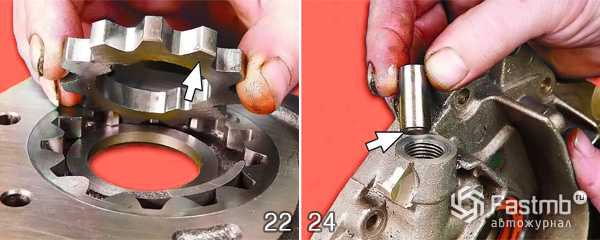

21. Собираем масляный насос. Устанавливаем ведомую шестерню фасками на зубьях к корпусу.

22. После устанавливаем ведущую шестерню тем же образом — фасками на зубьях к корпусу. Шестерни перед установкой надо смазать моторным маслом.

23. Теперь надо установить крышку на корпус и закрутить крепёжные болты.

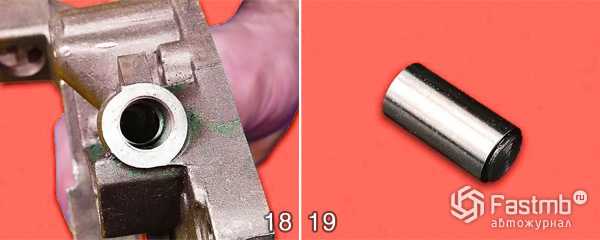

24. Перед установкой редукционного клапана в гнездо дном вниз, его надо смазать моторным маслом. Затем нужно установить пружинку и завернуть пробку с алюминиевым уплотнительным кольцом трубки маслоприёмника, также предварительно смазанным.

25. Через трубку маслоприёмника необходимо влить моторное масло в насос.

26. В конце ремонта и полной сборки масляного насоса автомобиля проворачиваем шестерни на несколько оборотов для того, чтобы хорошо смазались рабочие поверхности шестерён.

Демонтаж

В зависимости от ситуации, масляный насос можно полностью заменить, либо выполнить ремонтные работы — поменять шестерни, вернуть работоспособность редукционному клапану насоса.

Но давайте обо всем говорить по порядку. Работа начинается в любом случае с демонтажа масляной помпы:

Прежде чем снимать поддон для получения доступа к насосу, вам обязательно предстоит слить масло.
Для этого разогрейте мотор до рабочей температуры, откройте сливное отверстие и дожидайтесь, пока вся жидкость вытечет.
Слив можно выполнить и на холодную, только из-за большой вязкости масло может течь очень долго и большая его часть все равно останется внутри картера.
Слив масло, демонтируйте с защиты картера три крепежных болта ключом на 8 миллиметров. Защита перекрывает доступ к маховику около картера.
Снимите защиту с маховика, а затем демонтируйте болты с картера. Все, теперь картер можно снимать.
Перед вам находится коленвал и маслосборник, где располагается искомый насос.
Открутив три крепежных болта, вы тем самым сможете демонтировать заборник от помпы.
Переходим в подкапотное пространство. Подняв капот, снимите пластиковый кожух. Это защита, которая закрывает приводной ремень ГРМ.
Далее нужно снять переднее правое колесо, чтобы демонтировать шайбу фиксации шкива, а потом снять сам шкив.
Снимите ремень ГРМ и открутите шесть крепежных болтов, которые удерживают масляный насос. Тут вам потребуется ключ на 8 миллиметров.
Снимайте с коленчатого вала масляную помпу.

Разборка

Если вы не хотите или не можете пока приобрести новый насос, можно попробовать отремонтировать. Быть может, проблема заключается в неработающем клапане или изношенных шестернях.

Замена масляного насоса ВАЗ 2110 своими силами

Масляный насос меняют в случае, когда он перестаёт нормально качать масло. Насос приводится в действие непосредственно от коленваала, поэтому привод масляного насоса на ВАЗ 2110 повредить нереально, скорее шестерни заклинят. Износ насоса происходит из-за загрязнения масла продуктами износа, абразивом, либо просто из-за некачественного масла. Плохая работа насоса приведёт к потере давления масла в двигателе , а это уже опасность к более серьёзному ремонту. Поэтому рассмотрим, как отремонтировать масляный насос.

Где находится масляный насос?

На автомобилях ВАЗ 2110 применяется двигатель с блоком ВАЗ-2108 / 21083. В этом блоке масляный насос устанавливается спереди прям на коленчатом валу, под шестерней привода ГРМ. Насос крепится к блоку болтами, коленчатый вал проходит через насос, приводя в действие шестерни, а передний сальник коленвала— это заодно и сальник масляного насоса. Также насос выполняет роль передней крышки двигателя.

Цена нового масляного насоса для ВАЗ 2110 в пределах $30-50, хотя могут быть более дорогие аналоги.

Самые популярные производители насосов для этого двигателя:

Оригинальный АвтоВАЗ
Luzar
PEKAR
ВАЗИНТЕРСЕРВИС

Снятие и установка масляного насоса

Для снятия насоса надо снять ремень ГРМ, слить моторное масло, чтобы снять поддон, открутить маслоприёмник от корпуса маслонасоса, после чего открутить сам насос от блока и снять его с коленчатого вала. Теперь всё по порядку.

А теперь всё по порядку.

Сначала надо полностью слить с двигателя моторное масло и снять поддон.

Там мы увидим маслоприёмник, трубка которого вставлена в корпус насоса и болты- одним болтом маслоприёмник прикручен к корпусу насоса, ещё двумя болтами- к крышке коренного подшипника коленвала. Надо открутить эти болты и вынуть трубку из корпуса. Больше внутри ничего мешать не будет.

Теперь с датчика положения коленвала снимаем провод, датчик расположен в корпусе насоса.

На рисунке изображено:

Масляный насос
Прокладка между насосом и двигателем
Маслоприёмник
Прокладка поддона двигателя
Поддон
Датчик положения коленвала

После того, как сняли штекер с датчика коленчатого вала, можно снять сам датчик- он прикручен одним болтом и просто вставляется в в корпус, надо просто потянуть за него.

Чтобы снять насос, надо снять шкив коленвала- он уже окручен, надо просто поддеть его отвёрткой. Шпонку, которая под ним также вытаскиваем, поддев отвёрткой.

Теперь у нас есть полный доступ к масляному насосу.

Откручиваем оставшиеся болты по кругу и вытаскиваем насос. Его надо тянуть вдоль коленвала, но он может сразу не пойти- приклеивается к блоку. Вставляем отвёрточку между блоком и насосом и поддеваем со всех сторон- должно легко пойти.

Собирают в порядке, обратном сборке. Новый или отремонтированный насос устанавливают на новые прокладки. Поверхность должна быть очищена и обезжирена, лучше всего для обезжиривания подойдёт антисиликон, либо растворитель. Прокладку желательно помазать силиконом- так она лучше защитит от потёков масла.

Осторожно надо быть с сальником, чтобы не повредить его. Сальник надо брать новый, он идёт в комплекте с насосом

Внутреннюю поверхность смазывают маслом, чтобы не повредить его, когда надеваешь на коленвал.

Демонтаж насоса

Процедура снятия масляного насоса на автомобилях 10-го и 9-го семейства следующая:

Снимаете кожух, который прикрывает привод газораспределительного механизма. Необходимо для этого открутить на нем все болты, при помощи которых он прикручен к мотору. На 8-клапанных двигателях три болта, на 16-клапанных их 6.
Затем необходимо ослабить натяжение ремня привода генератора, после чего снять его со шкива.
Выкрутите болт, который крепит шестерню коленчатого вала. Для того чтобы вал не прокручивался, необходимо его зафиксировать с помощью шлицевой отвертки большого размера. Устанавливаете ее в смотровое окно, которое находится в блоке сцепления.
Теперь можно снять шкив коленчатого вала, а болт закрутить обратно. Проверните коленчатый вал до тех пор, пока на распределительном не установится метка напротив выемки на крышке ГРМ.
На шкиве коленчатого вала метка должна совпадать с той, которая находится на корпусе насоса.
При помощи ключа необходимо отпустить гайку, которая крепит натяжной ролик. В случае с 16-клапанным двигателем потребуется еще и выкрутить гайку, которая крепит направляющий ролик.
В случае если автомобиль стоит не на смотровой яме, нужно отвернуть болты, которые крепят переднее правое колесо. Затем нужно поднять весь кузов с помощью домкрата.
Снимите шкив коленчатого вала при помощи отвертки

Обратите внимание на то, что внутри стоит шпонка.
Слейте в подходящую тару масло из двигателя.
Выкрутите все болты, которые крепят поддон. Старайтесь не терять фигурные шайбы, которые находятся под ними

Снимайте поддон, чтобы не нарушить целостность прокладки. В том случае, если на ней имеются повреждения или деформация, потребуется установить новую.
При помощи ключа открутите два болта, которыми крепится маслоприемник к коренному подшипнику. Еще есть один болт крепления маслоприемника к корпусу насоса.
Теперь нужно вывести трубку маслоприемника из корпуса и извлечь его. Старайтесь не потерять уплотнительное кольцо из резины, которое находится на трубке. Иначе вы нарушите герметичность системы.
Выкрутите шесть болтов, которые крепят насос к блоку двигателя. После этого можно аккуратно снять механизм. Здесь расположен сальник коленчатого вала, его извлекать пока что не нужно.
Теперь аккуратно снимите прокладку, которая находится между масляным насосом и блоком двигателя.

Демонтаж окончен, сборка агрегата производится в обратном порядке. Перед тем как поменять масляный насос на ВАЗ-2110, убедитесь в том, что его нельзя отремонтировать. В большинстве случаев этот агрегат поддается ремонту и служит еще много лет.

Ремонт масляного насоса

Подробная инструкция с фотографиями по ремонту своими руками масляного насоса для автомобиля марки ВАЗ 2110.

При возможной поломке шестерёнчатого масляного насоса, устанавливаемого на автомобилях марки ВАЗ модели 2110, нужно для начала проверить провод, ведущий от датчика к сигнальной лампе на приборной панели (возможно, сигнал ложный), затем проверить фильтр, выкрутив датчик давления: если нет масла на датчике, то, вероятно, забился фильтр или заело клапан. В случае, когда замена фильтра не исправила ситуации, нужно проверить маслоприёмник и уплотнительное кольцо его трубки. Не добившись результата, необходимо разбирать агрегат с целью проверки на износ его частей и возможной их поломки. Если поломку невозможно устранить, то произведите его замену, он сравнительно не дорогой. Ремонт является оптимальным и выгодным, если у вас имеется другой нерабочий, а так нет проблем купить новый и его заменить самостоятельно.

Поиск неисправностей

Не стоит спешить с выводами и во всем сразу винить насос. Нужно организовать полноценную проверку, чтобы убедиться, что стало причиной появления сигнала на приборной панели.

Область проверки	Ваши действия
Проверка электроцепи	Вам нужно проверить работоспособность электрической цепи, которая идет от датчика к панели приборов. Провод, который идет от регулятора на двигатель, нужно перекинуть на массу. Если цепь исправна, лампа при этом погаснет
Проверка масляного фильтра	Просто открутите датчик давления масла. Если он смочен в смазывающем веществе, все хорошо. Если же он сухой, тогда фильтр забился или застопорился клапан фильтра
Проверка внутренних элементов	Вам потребуется заменить фильтр, если с ним есть проблемы. Далее открывается поддон, инспектируется состояние маслоприемника и резиновых уплотнителей

Если проведенные мероприятия не дали результата, лампа все равно не гаснет, значит виновник сложившейся ситуации именно насос.

Полезные сведения

Расскажем немного о принципах устройства и работы масляного насоса. Это может помочь вам в процессе выполнения ремонта.

На отечественных «десятках» используется комбинированная смазочная система.
Конструкцией автомобиля предусматривается наличие шестеренчатого масляного насоса. Он устанавливается на передней торцевой стороне блока цилиндров.
Специальные шестерни с трохоидальным внутренним зацеплением способствуют уменьшению механических потерь при вращении.
Насос комплектуется полнопоточным фильтром с неразборной конструкцией. В нем присутствуют противодрежаный и перепускной клапан.
Такая конструкция гарантирует эффективную циркуляцию смазки по всем узлам двигателя.
Работа насоса осуществляется за счет вращения коленвала. Соединение прямое.
Эксплуатационный срок насоса составляет около 120 тысяч километров.

Расположение

Далеко не все знают, где искать этот масляный насос. Находится он не на видном месте, потому для получения доступа к устройству придется постараться.

Размещен МН непосредственно внутри масляного картера двигателя. Чтобы добраться до него, обязательно сливается масло из мотора.

Учтите, если в вашем двигателе используется качественное масло, которое только недавно было залито, при сливе воспользуйтесь чистой тарой, чтобы затем вы могли повторно залить то же вещество. Если же масло старое, замена насоса является отличным поводом поменять смазку.

Замена крышки масляного насоса ваз 2110

Чаще всего насос ВАЗ 2112 и другие модели ВАЗ, которые имеют передний привод, вызывают утечку через сальниковый ящик, который необходимо изменить одновременно.

Масляный приемник также ломается довольно часто, особенно если вы используете масло низкого качества или пропустили своевременную замену, или масло не соответствует спецификациям (слишком толстым).

Слишком жидкость просто не будет откачана, и датчик давления сразу загорится.

В то же время сетка масляного коллектора забивается, циркуляция масла через двигатель затруднена, возникает голод масла, вследствие чего срок службы двигателя значительно сокращается.

Здесь мы включаем неисправность редукционного (байпасного) клапана: либо он замораживается в открытом положении, а затем давление масла падает. Либо он не проходит, а затем масло выжимает через сальник

Инструкция по разборке масляного насоса

Для определения характера неисправности, снятый насос нужно разобрать:

Снимаем прокладку.
Сперва откручиваем болт (1) и снимаем датчик, регистрирующий положения коленвала (2)(Фото № 2), который присутствует на двигателях с механизмом топливного впрыска.

Фото № 2, Снимаем датчик, откручиваем крепления крышки и снимаем крышку

Откручиваем шесть болтов и снимаем крышку насоса.
При помощи двух отвёрток, приподнимаем корпус насоса так, чтобы штифты на его корпусе смогли свободно выйти из отверстий, находящихся в крышке насоса.
Теперь снимаем сам корпус, отсоединяем его от крышки.
Вынимаем шестерни насоса из крышки — сперва ведущую, а за ней ведомую.

Вынимаем ведущую и ведомую шестерню

Теперь откручиваем пробку (крышку) редукционного клапана. Под ней находится уплотнительное кольцо.

Выкручиваем пробку редукционного клапана

Осматриваем кольцо — сильно выжатое, либо поврежденное обязательно меняем.
Достаём пружину редукционного клапана.
Теперь достаем и сам клапан, постукивая(аккуратно) корпусом по деревянной подставке(подставка должна быть чистой).
Если клапан застрял, вынимаем его с помощью тонкого и заострённого предмета, тоже деревянного желательно, иначе можно повредить поверхности.
Теперь внимательно осматриваем алюминиевую крышку. При обнаружении следов износа, и механических повреждений либо глубоких царапин там где прилегают шестерни крышку обязательно меняем на новую.
Дальнейший ремонт насоса производим, осмотрев его корпус. На поверхностях корпуса (рабочих) не допустимы следы износа, такие как –задиры, механические повреждения. Обнаружив их, заменяем корпус, не задумываясь.
Размеры максимально приемлемого диаметра гнезда для ведомой шестерни — 75,1 миллиметр, поэтому измеряем диаметр, если он больше допустимого, нам придётся менять корпус.
Теперь измеряем ширину фрагмента корпуса в его средней части. Если измеренная величина меньше 3,4 миллиметров, корпус насоса так же подлежит замене.
Измеряем толщину шестерен. Толщина ведущей по техническим требованиям должна быть не меньше 7,42 миллиметров.Если вдруг меньше — меняем шестерню.
Та же операция с ведомой шестерней. Если ее толщина менее 7,35 миллиметров, она тоже подлежит замене.
Теперь переходим к проверке осевых зазоров шестерен.

Проверяем линейкой и щупом осевые зазоры шестеренок

Устанавливаем ведущую шестерню назад в корпус, затем прикладываем к корпусу стальную линейку и при помощи щупа, измеряем зазор между линейкой и шестерней.
Таким же образом, замеряем зазор между линейкой и второй (ведомой) шестернёй. Для шестерен — ведущей и ведомой предельно допустимые осевые зазоры составляют 0,12 мм и 0,15 мм соответственно.
Если зазоры превышают эти величины, шестерни непременно подлежат замене.
Используя расчеты, можно получить более точные значения величины зазоров.
Микрометром для этого измеряем толщину корпуса насоса по всем наружным поверхностям.
Толщину металла в зоне гнёзд для обеих шестерен измеряем по фрезерованным поверхностям, обязательно в нескольких точках.
Рассчитываем осевой зазор, найдя разность среднеарифметических величин: полученной толщины шестерен и глубины гнезда.
Следующим этапом, осматриваем гнездо самого редукционного клапана. Если обнаруживаем на внутренней поверхности гнезда грубые царапины и другие глубокие механические повреждения, заменяем крышку.
Обнаружив, задиры или глубокие царапины на редукционном клапане, его тоже меняем на новый.
Погнутую, треснувшуюлибо сломанную пружину заменяем.
Высота пружины в свободном состоянии должна составлять 44,72 миллиметра. Высота пружины под нагрузкой 4±0,24 кгс, должна быть 31,7 миллиметра. При несовпадении пружину заменяем.

Ведомую шестерню устанавливаем к корпусу фасками на зубьях.
Ведущую шестерню тоже фасками на зубьях прикладываем к корпусу.
Перед установкой, шестерни смазываем моторным маслом.
Затем устанавливаем крышку насоса на корпус и закручиваем крепёжные болты.
Смазываем редукционный клапан перед установкой.
Устанавливаем его в гнездо, обязательно дном вниз.
Затем устанавливаем пружинку и заворачиваем пробку с уплотнительным кольцом, также смазанным предварительно.
Вливаем моторное масло в агрегат через трубку маслоприёмника.
В конце полной сборки проворачиваем шестерни насоса на пару полных оборотов, чтобы хорошенько смазались все рабочие поверхности шестерен.

Вот мы и завершили ремонт насоса, устанавливайте его на место по инструкции.
