Замена лобового стекла
Тоже есть варианты. Либо автосервис, либо самостоятельно. Если есть хотя бы небольшой опыт проведения ремонтов и готового помочь товарища, самостоятельный способ намного дешевле.
Последовательность действий при замене лобового стекла на ВАЗ 2114:
Достать старое стекло
Для этого его осторожно выдавливают, начиная с любого угла. Уплотнитель должен выйти вместе со стеклом, если возникают трудности, надо помочь отверткой
Стекло, скорее всего, треснет, поэтому работать следует в перчатках, соблюдая меры безопасности.
Очистить проем стекла и уплотнитель от грязи. Если уплотнитель уже потрескался, то приобрести новый.
На уплотнитель можно нанести смазку, это облегчит установку.
Надеть уплотнитель на стекло.
С внутренней стороны под уплотнитель вставить по всему периметру тонкий капроновый шнур, концы его должны находиться снизу посередине.
Вместе с помощником вставить стекло в проем, тщательно и аккуратно прижимая его. Концы шнура должны быть внутри авто.
Один товарищ прижимает стекло к проему, второй внутри авто осторожно вытаскивает шнур из-под уплотнителя, который при этой процедуре входит в бортик проема. Особенно аккуратно надо вытаскивать шнур по углам.
ОЧИСТИТЕЛИ И ОМЫВАТЕЛИ ВЕТРОВОГО СТЕКЛА
Ремонт очистителя ветрового стекла
Ремонт очистителя ветрового стекла, в основном, сводится к правке деформированных деталей рычажного привода или замене их новыми. Неисправный моторедуктор рекомендуем заменить новым.
Схема включения очистителя и омывателя ветрового стекла: 1 — электродвигатель омывателя ветрового стекла; 2 — моторедуктор очистителя ветрового стекла; 3 — монтажный блок; 4 — выключатель зажигания; 5 — переключатель очистителя и омывателя в трехрычажном переключателе; 6 — реле очистителя ветрового стекла.
Для проверки состояния контактов моторедуктора снятие стеклоочистителя не требуется.
Снимаем чехол, открывая доступ к редуктору.
Отверткой отворачиваем винты…
и снимаем крышку
Отворачиваем винт скобы крепления жгута проводов…

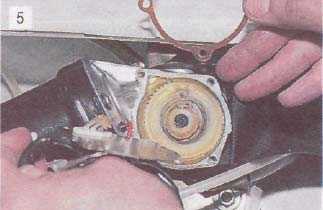

…и снимаем панель с прокладкой.
Осматриваем контакты и токопро-водящие дорожки. Сломанные и изношенные элементы меняем в сборе.
Для снятия стеклоочистителя разъединяем его колодку…

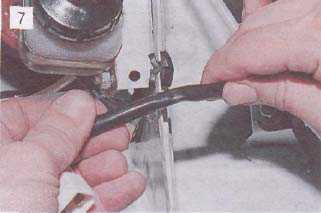

…и, сняв левый край уплотнителя капота, вынимаем жгут проводов из прорези панели.
Ключом «на 10» отворачиваем гайку крепления рычага щетки.
Ключом «на 17» стягиваем рычаг со шлицев оси.
Ключом «на 22» отворачиваем гайку…
…и снимаем втулку с резиновой прокладкой.
Так же разбираем привод второй щетки.

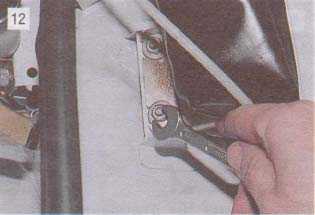

Ключом «на 10» отворачиваем две гайки крепления очистителя к кузову.

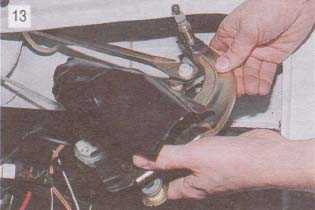

Аккуратно вынимаем очиститель, стараясь не погнуть тяги привода.
Поддев отверткой, снимаем короткую тягу с шарового пальца кривошипа.

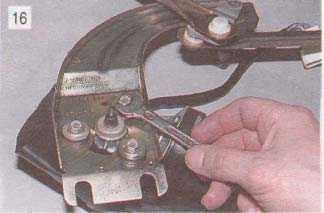

Ключом «на 10» отворачиваем гайку и снимаем кривошип.
Ключом «на 10» отворачиваем три болта…
…и снимаем кронштейн очистителя.
Для разборки моторедуктора снимаем крышку и панель с проводами (как указано выше).
Поддев отверткой, снимаем стопорное кольцо,…
…защитный колпачок, стальную и текстолитовую шайбы.
Сняв уплотнитель и нажав на ось, выталкиваем из редуктора шее-теоню.
Снимаем с ее оси текстолитовую и стальную шайбы.
Отверткой отворачиваем два винта крепления редуктора,…
.вынимаем пластины…
…и снимаем корпус электродвигателя, удерживая отверткой якорь за червяк.
Из редуктора вынимаем якорь с надетой на его вал регулировочнойшайбой.
в крышке остаются пружина и подпятник, установленные в торце канала.
Вынимаем из щеткодержателя щетки.
Чтобы удалить пыль из электродвигателя, продуваем его сжатым воздухом. Проверяем состояние щеток, коллектора и обмотки якоря.Щетки должны свободно, без заеданий перемещаться в щеткодержателях, а пружины оставаться упругими и не иметь повреждений. Коллектор зачищаем мелкозернистой шлифовальной шкуркой, затем протираем растворителем или бензином. Если коллектор сильно обгорел или изношен, то электродвигатель лучше заменить.
Сборку стеклоочистителя начинаем с установки якоря в крышку электродвигателя, для чего…

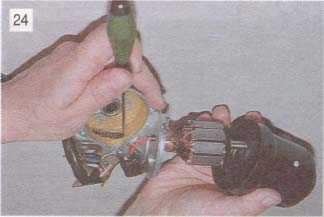

…тонкой отверткой отгибаем торцевые стенки щеткодержателей…
…и вставляем в них щетки, утопив их полностью, насколько позволяют прорези для проводов.
Устанавливаем в крышку якорь.

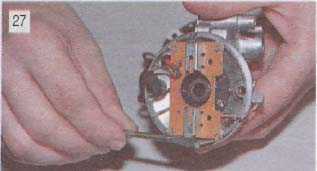

С торцев щеткодержателя вставляем на свои места пружины и загибаем отогнутые стенки щеткодержателей.Покрыв шестерню и другие трущиеся соединения смазкой Литол-24, дальнейшую сборку проводим в последовательности, обратной разборке.
ВНИМАНИЕ! Для правильной работы щеток очистителя:
перед установкой моторедуктора на кронштейн включаем его на короткое время, подключив к бортовой сети автомобиля через разъем.
Только после полной остановки электродвигателя разъединяем колодку и продолжаем дальнейшую сборку.
Кривошип устанавливаем параллельно короткой тяге привода. В противном случае щетки стеклоочистителя не будут останавливаться в нужном положении.
Замена форсунок омывателя ветрового стекла
Вынуть форсунку, не повредив ее фиксаторы, затруднительно. Поэтому старую форсунку просто выдергиваем пассатижами, предварительно сняв шланг, надетый на ее штуцер под рамкой ветрового стекла. Удобнее эту работу выполнять в теплое время года -мягкий шланг легче снимается. Зимой, прежде чем снять (или надеть) шланг, согреваем его рукой.
Ставим новую форсунку, направив о тверс тие жиклера на с текло. Убеждаемся, что оба усика-фиксатора защелкнулись.
Придерживая форсунку, снизу надеваем на нее подводящий шланг.
Так же заменяем и вторую форсунку.
Замена электронасоса омывателя ветрового стекла

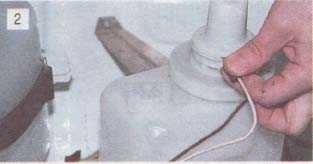

Снимаем шланг со штуцера насоса.
Снимаем наконечник провода с вывода «+» электродвигателя насоса (на крышке электродвигателя указана полярность) и наконечник провода «массы» с вывода «минус».
Повернув против часовой стрелки, вынимаем насос в сборе с электродвигателем из бачка.Устанавливаем новый электронасос в обратной последовательности.
