Замена левого шруса lada granta

Шарнир (ШРУС) наружный Datsun, Lada Granta 21902-2215012 с ABS, АКПП, 22 шлица

Бренд	HQ-mech
Кат N	HQ-21902-2215012
OEM N	21902-2215012
Применяемость	Lada Granta (2010- )
Артикул	4603741760514

Показать все характеристики

На сегодняшний день на рынке автозапчастей России и СНГ предлагается несколько десятков, а то и сотен ШРУСов и приводов колес в сборе различных производителей — начиная от «именитых» поставщиков на конвейер АвтоВАЗ, до совсем неизвестных торговых марок и, к сожалению, явного контрафакта «подвальной сборки». При этом богатом выборе автозапчастей разница в цене может быть очень существенной. Как не нарваться на подделку и купить хороший «Шарнир (ШРУС) наружный Lada Granta 21902-2215012 без ABS КПП AT, 22 шлица»? Как выбрать действительно качественную запасную часть для автомобиля, которая будет служить надежно и долго? Как не переплатить и получить деталь с оптимальным соотношением «цена-качество»?Все просто! Купите ШРУС торговой марки «HQ-mech» в ООО «Вистасервис».Почему именно у нас?

• Опыт производства автозапчастей и продаж более 10 лет
• Работа только с проверенными заводами и использование только качественных материалов и сырья (мы размещаем заказы на производство шарниров и приводов на заводах, ориентированных на европейский рынок автозапчастей и производителей известных европейских брендов)
• Все ШРУСы и приводы укомплектованы пыльниками, гайками ступицы, хомутами и смазкой
• Использование современного высокотехнологичного оборудования при производстве и обязательный контроль качества на производстве
• Продуманная и отлаженная логистика (мы не переплачиваем за хранение грузов в порту или на складах временного хранения)
• Отсутствие раздутых бюджетов на рекламу и черезмерно большого штата сотрудников
• И САМОЕ ГЛАВНОЕ: мы размещаем заказы, импортируем в Россию и продаем автомобильные запчасти без посредников.

Применяемость шарнира OEM № 21902-2215012

Марка	Модель	Двигатель	Год
Datsun	mi-DO (15-) 1.6i
on-DO (14-)	1.6i

Lada (ВАЗ)

Granta (10-)

1.6i

2010 — 2019

Приглашаем к сотрудничеству на постоянной основе оптовые организации, СТО и магазины. Предоставляем полный пакет сопроводительных документов и гарантию от производителя. Работаем с НДС, наличие всех автозапчастей на складе, доставка по России. Опыт производства автозапчастей — более 10 лет.

Меняем наружный ШРУС Лада Гранта своими руками

Никаких сложностей при самостоятельной замене ШРУСа возникнуть не должно, если пользоваться простой инструкцией и иметь базовый набор инструмента. Неплохо также, чтобы под руками был съемник для гарниров равных угловых скоростей. Артикула у него, вроде бы, нет, но выглядит он так.

Как вариант, можно использовать ударный съемник простейшей конструкции с приваренной ступичной гайкой, но любые лишние ударные нагрузки на трансмиссию будут ей не слишком полезными.

1. Пока машина на земле, откручиваем ступичную гайку головкой на 30 с длинным воротком.
2. Поднимаем автомобиль, снимаем колесо и выкручиваем гайку ступицы.
3. Откручиваем суппорт, не разбирая его.
4. Откручиваем болты шаровой опоры.
5. Снимаем ступицу со ШРУСа и одновременно с шаровой опоры, отводим в сторону.
6. Расслабляем хомуты и отводим пыльник дальше по приводу, ближе к коробке передач.
7. Съемником или молотком просим ШРУС покинуть место дислокации.
8. Снимаем стопорное кольцо.
9. Наполняем внутреннюю полость ШРУСа смазкой, которая идет в комплекте.
10. Остатки смазки укладываем в новый пыльник, ставим его на место.
11. Накручиваем на новый ШРУС гайку и устанавливаем на место.
12. Легкими ударами молотка по гайке заводим шарнир до конца, до защелкивания стопора.
13. Устанавливаем пыльник, контролируем, чтобы он стал без перекосов и затягиваем хомуты.

Собираем все в обратной последовательности, керним ступичную гайку и делаем пробную поездку.

Порядок сборки пошагово

Весь перечень манипуляций по сборке в авто Лада Калина выполняем в строго обратной последовательности. Во время процедуры необходимо учитывать некоторые нюансы.

1. Сначала на полуось надеваем пыльник. Если это получается затруднительно, то ее поверхность можно смазать прилагаемой к комплекту нового шарнира смазкой.
2. Теперь эту же смазку набиваем в подшипник ШРУС, а остатки во внутреннюю полость пыльника.
3. Устанавливаем шарнир на полуось. Действуем также молотком, прикладывая ударную нагрузку к корпусу. Стопорное кольцо следует заменить.
4. Когда «граната» «села» на свое место, надвигаем пыльник, предварительно сдавив его руками для удаления избытка воздуха. Устанавливаем хомуты.
5. Также поступаем при замене внутреннего шарнира.
6. Теперь устанавливаем полуось в картер трансмиссии до момента зацепления вала с полуосевой шестерней. Не забываем впоследствии залить в агрегат масло.
7. Наружный шарнир заводим в поворотный кулак до полного зацепления со шлицевой обоймой ступицы. Накручиваем центральную гайку (не затягиваем).
8. Возвращаем на место шаровую опору.
9. Навешиваем колесо и не сильно затягиваем его крепеж.
10. Опускаем авто (домкрат разгружаем не полностью). Затягиваем весь крепеж с требуемыми моментами. Извлекаем домкрат и упоры. Замена наружного ШРУСа завершена.

На выполнение полного перечня действий по замене владелец LADA Kalina потратит не более 3 часов своего времени. Проверяем корректность установки шарниров. Для этого трогаемся на авто с максимально вывернутыми колесами. Наблюдаем отсутствие хруста и иных характерных звуков со стороны полуоси. Теперь вы знаете, как поменять неисправный ШРУС.

Лада Гранта купить в кредит

Установка динамиков 16 см в передние двери Лада Гранта

Тормозные колодки Гранта

Как заменить пыльник ШРУСа на Лада Калина?

Замену пыльника мы будем производить на снятой полуоси, это упростит и ускорит рабочий процесс.

1. Ставим машину на ровной поверхности, затягиваем ручник и кладем под задние колеса клинья или что-то похожее для того, чтобы машина не покатилась.

2. Берем «баллонник» и приступаем к снятию колеса. Не спешите домкратить машину, сорвите болты пока машина стоит на четырех точках. После этого можете поддомкратить одну сторону, с которой будет производиться работа. На домкрате работать опасно, поэтому подстрахуйтесь и поставьте под машину колодку или металлический козел.

3. Используя плоскую отвертку, поддеваем защитный колпачок и снимаем подкрылки (если таковые имеются).

4. Под сливное отверстие коробки переключения передач подставляем тару, откручиваем пробку и сливаем трансмиссионное масло.

5. Дальше необходимо открутить два болта крепления, которыми шаровая крепится к поворотному кулаку.

6. Теперь необходимо открутить ступичную гайку. Чтобы это сделать, нужно зафиксировать ступицу, для этого достаточно нажать на педаль тормоза. Если вам некому помочь, используйте какую-нибудь приспособу, которая будет давить на тормоз вместо помощника.

7. Достаем упорную шайбу, после чего выворачиваем колеса в крайнее положение (все зависит от того с какой стороны происходит замена) и выдавливаем наружный ШРУС из ступицы. Чтобы приводной вал не упал, его лучше подвесить при помощи куска проволоки.

8. Используя монтировку, одной рукой выпрессовываем внутренний ШРУС из коробки, а второй рукой придерживаем сам приводной вал.

Важное примечание! Если необходимо достать оба приводных вала, следует перед тем как выпрессовать второй вал на его место вставить в коробку старый ШРУС. Если вы не сделаете этого, нарушится расположение полуосевых шестерен, после чего установить приводной вал вы не сможете

9. Возьмите приводной вал и зафиксируйте его в тисках, затем при помощи отвертки снимаем старые хомуты и срезаем старые пыльники (если они испорчены). Если же пыльники в порядке и будут установлены обратно срезать их не нужно.

10. Дальше, при помощи молотка и наставки из мягкого металла или дерева, сбейте наружный, а также внутренний ШРУСы с приводного вала.

11. Используя промывочную жидкость (керосин, бензин и т. д.), промойте «гранату» и проверьте состояние ее деталей. Если во время проверки вы не обнаружили ничего подозрительного (нарушение симметричности, люфт, выработка трещины и т. д.), можно приступать к установке новых пыльников на вал.

12. Одеваем пыльники аккуратно, чтобы не порвать, затем заполняем корпус наружного ШРУСа специальной смазкой, после чего устанавливаем его приводной вал. Затем набиваем шарнир до характерного щелчка.

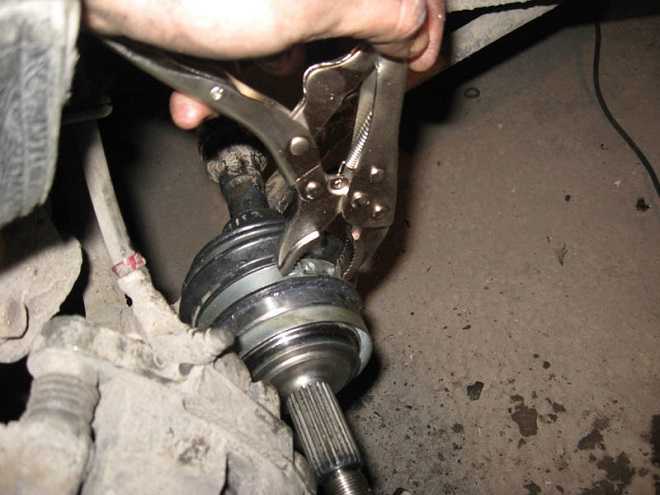

13. Далее при помощи щипцов сжимаем хомут на пыльнике, с одной стороны. Чуть сжимаем пыльник, чтобы выпустить воздух, после чего затягиваем хомут пыльника, с другой стороны.

14. Замените стопорное кольцо внутреннего ШРУСа и смажьте его шлицы графитовой смазкой, после чего аккуратно установите шарнир в корпус КПП.

15. Фиксируем вал в полуосевой шестерне, для этого берем деревянный брусок, ставим на приводной вал и бьем по бруску молотком вдоль оси приводного вала.

Дальнейшая сборка выполняется в обратной последовательности.

Симптомы неисправности

Наиболее долговечными и качественными узловыми элементами конструкции автомобиля являются ШРУС. Для защищенности от неблагоприятного воздействия шарниры равных скоростей предохраняются резиновым пыльником. Он удерживает герметичность от соприкосновения элементов гранаты с влагой, грязью и пылью.

Если машина своевременно проходит технический осмотр и качественно обслуживается, эксплуатируется по асфальтным дорогам, то внешние и наружные гранаты служат длительное время, не причиняя неудобств владельцу автомобиля.

При эксплуатации автомобиля по бездорожью на не качественных дорогах с ямами и ухабами, возникают различные неисправности шарниров равных угловых скоростей. Необходимо выделить основные причины поломки гранат:

– пыльник повреждается и внутрь гранаты попадает различные виды загрязнений и влаги;– эксплуатация шарнира с некачественной смазкой или с ее отсутствием;– брак на производстве при изготовлении ШРУС или применение некачественного металла;

Если при эксплуатации автомобиля появились посторонние шумы, характеризующие себя как пощелкивание, характерный скрежет или металлический хруст, то стоит обратить внимание на исправность внутренней или наружной гранаты транспортного средства. Все неисправности возникают от проникновения пыли или грязи между обоймами и шариками, т.е

в пространство между элементами гранаты. При выполнении ремонта подвергается к замене вся граната целиком на аналогичную

Все неисправности возникают от проникновения пыли или грязи между обоймами и шариками, т.е. в пространство между элементами гранаты. При выполнении ремонта подвергается к замене вся граната целиком на аналогичную.

В целом такое конструктивное устройство, как шарнир равных угловых скоростей обеспечивает долговечную, эффективную эксплуатацию транспортного средства. И редко заставляет владельцев автомобилей посещать автосервис.

Поделитесь информацией с друзьями:

Замена ШРУСа на Ладе Гранте. Срок службы и Причины неисправностей «гранаты»

У машины с передним приводом, за передачу крутящего момента от коробки передач к колесам отвечают не карданный вал с главной передачей и полуосями, а особые детали – ШРУСы, они же шарниры равных угловых скоростей, в просторечье – «граната». Состоят они из привода и самого ШРУСа, на каждом приводе их по 2 шт. – внешний (ближе к колесу) и внутренний (ближе к КПП). «Граната» весьма долговечна, и при постоянном техническом обслуживании авто выдерживает 100 000 км. и более. Однако она не вечна, и однажды может выйти из строя. В этой статье мы расскажем о том, как самостоятельно выполнить диагностику и замену внешнего ШРУСа на примере популярного российского автомобиля «Лада Гранта».

Причины неисправностей «гранаты» и ее диагностика

Обычно ШРУС не ломается сразу. Вы почувствуйте, как машина ускоряется рывками, и услышите стук откуда-то из передней подвески. Со временем симптомы усиливаются. Диагностика очень проста: поставьте машину на домкрат и покачайте ШРУС вывешенного колеса. Чувствуйте люфт? Деталь пора менять.

Существует 4 основные причины, по которым ШРУС преждевременно выходит из строя:

1) Сама деталь низкокачественная или бракованная;

2) Машина эксплуатируется по бездорожью;

3) Порвался пыльник, и внутрь проникли пыль и абразивные частицы;

4) Агрессивный стиль вождения.

Если обратиться за помощью к специалистам, придется раскошелиться. Замена в сервисе стоит в среднем 1500 руб. за 1 ШРУС.

При самостоятельном ремонте можно сэкономить: стоимость зап/ч в автомагазинах начинается от 1000 – 1500 руб. за 1 «гранату», в сборе с приводом комплектующие стоят уже около 3000 – 4000 руб. Производителей очень много, но лучше брать оригинал от «АвтоВАЗ».

Инструменты и материалы

• новый ШРУС (сама граната, без привода) и смазка для него;
• домкрат, молоток;
• баллонный ключ, монтажка, труба подходящего диаметра;
• набор гаечных ключей и головок, отвертка;
• графитная смазка.

Замена «гранаты» на Лада Гранта

1) Вначале вам нужно поставить машину на твердую ровную поверхность, чтобы можно было поднять ее на домкрате.

2) Снимите колесо с помощью баллонного ключа.

3) Ослабьте ступичную гайку головкой на 30. Если трудно крутить, используйте железную трубу в качестве рычага.

4) Демонтируйте тормозной суппорт.

5) Выкрутите 2 болта от шаровой опоры.

6) Открутите ступичную гайку полностью, возьмите монтажку и снимите ступицу со ШРУСа (и с шаровой опоры).

7) Стяните пыльник и удалите смазку, иначе будет очень много грязи.

С помощью молотка аккуратно выбейте «гранату».

9) Не забудьте снять отверткой стопорное колечко.

10) Слева на фото ШРУС производства «АвтоВАЗ», а справа – «Белмаг». Как видно, конкретно из этих образцов предпочтительнее вазовский, поскольку у него лучше прокалка.

11) Возьмите смазку и заполните ей весь подшипник «гранаты».

12) Оденьте новый пыльник и заложите в него смазку. Потом поставьте новое стопорное колечко.

13) Накрутите на ШРУС ступичную гайку.

14) Ударяя молотком по гайке, забейте «гранату» на место

В процессе крайне важно держать ШРУС ровно по отношению к приводу

15) Затяните хомуты пыльника.

16) Открутите гайку, после чего собирайте все в порядке, обратном снятию. Рекомендуем все болты промазать графиткой, чтобы они не закисали.

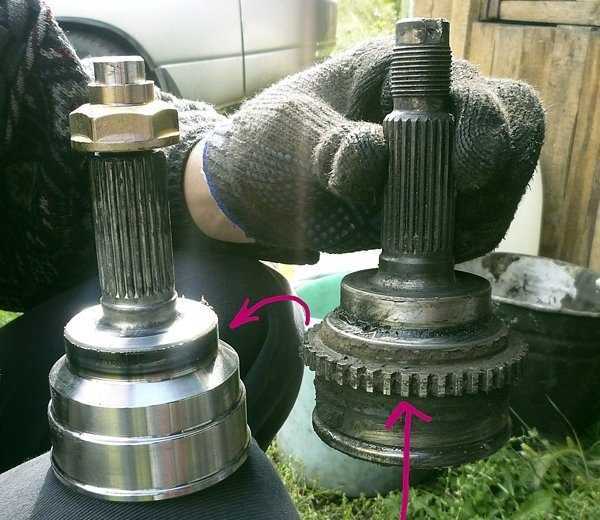

17) Не забудьте переместить со старого ШРУСа кольцо АБС, если его не оказалось на новом, иначе могут возникнуть проблемы с ее работой.

Замена ШРУСа – мероприятие непростое и довольно ответственное, поскольку если сделать что-то не так, есть риск повредить другие узлы и агрегаты.

Описанная выше схема действительна лишь для внешней «гранаты». Чтобы добраться до внутренней, машину желательно поставить на подъемник, слить масло из КПП, проделать ряд манипуляций по снятию ступицы со ШРУСа, а потом при помощи монтажки аккуратно, стремясь не повредить защитное кольцо, вытащить привод из коробки передач.

После этого, зажав его в тисках, можно с комфортом заниматься заменой. На сегодня все, удачи на дорогах!

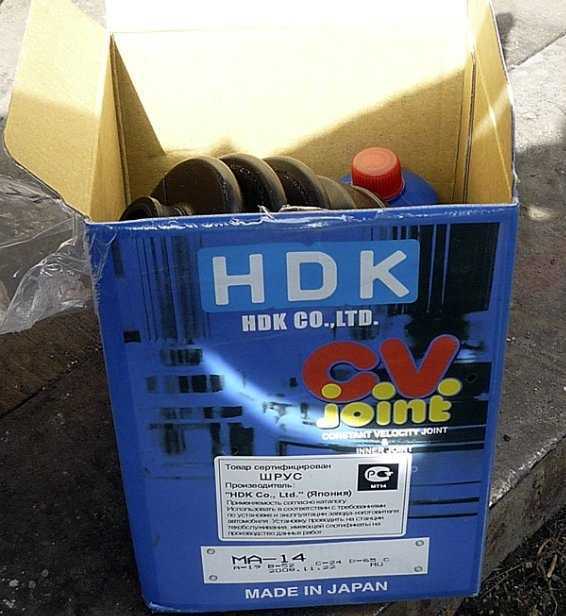

Выбираем наружный ШРУС на Лада Гранта

В продаже есть достаточно шарниров разных производителей, плохо, что продавцы относятся к ним как ко всем жигулевским запчастям — все одинаковое. На практике для первого поколения Гранты есть два вида наружных (и внутренних) ШРУСов — для машин с механикой и для Грант с АКПП. Словом, для таких машин подходит граната 2215012-00 (21 зуб) .

Для Лада Гранта с механической коробкой передач идет ШРУС с номером по каталогу 2215012-86 . Чтобы не путаться с номерами, разберемся в отличиях ШРУСа для Гранты с АКПП и механикой:

• Шлицевое соединение в наружном шарнире изменилось в размере, количество зубов — 21 . Для механической КПП подходит ШРУС с 22 шлицами.

• Геометрические размеры корпуса также изменены.

Конструкционная особенность гранаты (ШРУС)

Все виды ШРУС имеют индивидуальные отличительные особенности в конструкции. Чтобы выяснить это, нужно более подробно рассмотреть устройство на примере шариковых и трипоидных шарниров.

ШРУС шариковый

Корпус шарикового шруса представляет собой наружную обойму, внутри которой располагаются канавки. Внутри корпуса расположена внутренняя обойма, также имеющая канавки. Еще в конструкцию входит сепаратор и 6 шариков. Шарики расположены в канавках между внутренней обоймой и наружным корпусом и фиксируются сепаратором, который предостерегает их от рассыпания.

На корпусе имеется небольшой шлицевой вал. Чтобы установить приводной вал, внутренняя обойма также имеет соединение на шлицах. По типу расположения на автомобиле ШРУС может быть внешним или внутренним. Внутренний ШРУС устанавливается в коробку передач, а наружный в ступицу ведущего колеса. Внешний ШРУС имеет радиусные шлицевые канавки, а внутренний прямые. Объяснение разницы канавок будет рассмотрено ниже.

Трипоидный ШРУС

Различают два вида трипоидных шарниров, они могут быть жесткими или универсальными. Универсальный имеет корпус, в котором расположены три канавки, трехлучевую опору, напрессованную на вал и трех роликов, которые имеют шаровую поверхность и закреплены на пальцах опоры при помощи подшипников.

Ролики и вал с трехлучевой опорой располагаются в корпусе, причем ролики могут свободно перемещаться в канавках. В жестких трехлучевая опора с роликами также расположена внутри корпуса, но с опорой взаимодействует вилка с тремя пазами, в которых двигаются ролики. Применяются универсальные шарниры только как внутренние, а жесткие как внешние.

Постоянная смазка просто необходима любому виду из ШРУС. Для смазки используют различные пластичные материалы, которые заполняют весь объем шарнира. Для предотвращения выдавливания смазочного материала применяют резиновый гофрированный пыльник, который также оберегает от попадания грязи. Пыльник гнется одновременно с шарниром и обеспечивает при этом герметичность.

Пошаговый алгоритм замены ШРУСа

К выполнению процесса следует приступать, если присутствует полная уверенность в выходе из строя указанного узла. Замена наружного ШРУСа пошагово, если выполняется своими руками.

1. Ослабляем затяжку колесного крепежа и ступичной гайки (предварительно вынимаем шплинт) на одной из сторон авто.
2. Вывешиваем этот бок домкратом и устанавливаем под колеса кормы упоры, а под кузов страховочный подпор.
3. Снимаем полностью колесо.
4. Откручиваем два болта, удерживающих шаровую опору на кронштейне поворотного кулака, и гайку ступицы.
5. Выворачиваем руль Лада Калина по максимуму в сторону, отводим цапфу и вынимаем полуось из шлицевого зацепления шарнира и ступицы. Если появляются затруднения со свободным выходом полуоси, то пользуемся молотком, прикладывая ударные усилия к валу через выколотку.
6. Когда полуось высвобождена приступаем к демонтажу пыльника наружного шарнира в комплексе с хомутами. Эти элементы подлежат замене.
7. Теперь переходим к снятию ШРУС. Для этого потребуется специальный съемник. Если он отсутствует, то снова применяем молоток. Ударную нагрузку запрещается прикладывать к сепаратору, поэтому наносим несильные удары по корпусу в направлении наружу. Шарнир снимется, если стопорное кольцо сожмется, позволяя сепаратору сойти с полуоси.
8. Когда требуется демонтаж всей полуоси, то алгоритм действий до пункта №7 аналогичен, а далее с помощью монтировки выводим вал обозначенного ШРУС из зацепления с полуосевой шестерней в дифференциале трансмиссии. Перед такой манипуляцией сливаем масло с коробки. Полуось вынимаем в сборе, после чего выполняем необходимые действия по разборке и пр.
9. Снятие внутреннего шарнира предполагает идентичный порядок действий, приведенный в пункте №7. Для удобства разборочных действий пользуемся тисками, в которые помещаем и фиксируем конструкцию.

Снятие правого привода переднего колеса (внутренний ШРУС) Lada Granta

Инструменты:

• Гаечный ключ накидной прямой на 17 мм
• Вороток под торцевую насадку
• Удлинитель под торцевую насадку на вороток
• Насадка на вороток на 8 мм
• Насадка на вороток на 10 мм
• Высокая насадка на вороток на 13 мм
• Насадка на вороток на 17 мм
• Насадка на вороток на 19 мм
• Насадка на вороток на 30 мм
• Насадка на вороток Torx E12
• Отвертка плоская большая или монтажная лопатка
• Молоток большой
• Кернер
• Воронка
• Шланг
• Емкость технологическая
• Щетка металлическая
• Домкрат или канавный подъемник
• Подставка
• Регулируемый упор
• Балонный ключ

Детали и расходники:

• Правый привод переднего колеса (при необходимости замены)
• Пыльник наружного шарнира привода (при необходимости замены)
• Пыльник внутреннего шарнира привода (при необходимости замены)
• Стопорное кольцо хвостовика внутреннего шарнира
• Деревянный брусок
• Консистентная смазка
• Ветошь

Примечания:

Приводы передних колес (ШРУСЫ) часто продаются в комплекте с пыльниками и стопорным кольцом.

Работу проводите на смотровой канаве или эстакаде.

Работу проводите для замены наружных и внутренних шарниров приводов колес, их грязезащитных чехлов, сальников приводов, а также при демонтаже коробки передач или силового агрегата.

2. Слейте масло из коробки передач.

3. Поднимите переднюю часть автомобиля с правой стороны и снимите колесо.

4. Отверните гайку подшипника ступицы правого переднего колеса.

5. Отверните два винта крепления шаровой опоры к поворотному кулаку.

Примечание:

Поверните рулевое колесо в крайнее левое положение для того, чтобы выход рулевой тяги имел максимальное значение. Это позволит вывести хвостовик корпуса наружного шарнира из ступицы колеса, не отсоединяя наконечник рулевой тяги от поворотного кулака.

6. Ключом или головкой на 10 мм отверните гайку и два болта крепления теплозащитного экрана защитного чехла внутреннего ШРУСа к кронштейну задней опоры силового агрегата и снимите экран.

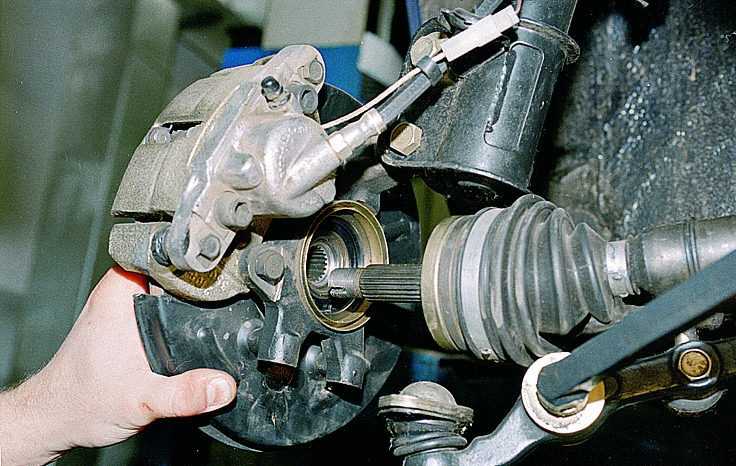

7. Отведите поворотный кулак с амортизаторной стойкой в сторону и выведите шлицевой хвостовик корпуса наружного шарнира из ступицы колеса.

8. Расположите привод на растяжке.

9. Установите регулируемый упор под картер коробки передач, подложив под картер деревянный брусок.

10. Головкой на 19 мм отверните три болты крепления кронштейна задней опоры силового агрегата к картеру сцепления.

11. Отожмите кронштейн задней опоры силового агрегата вниз, вставьте монтажную лопатку или большую отвертку между корпусом внутреннего шарнира привода и картером сцепления и вытолкните хвостовик корпуса шарнира из шлицевого отверстия шестерни привода.

Примечание:

Не повредите при этом защитное кольцо сальника привода, расположенное на корпусе внутреннего шарнира.

12. Снимите правый привод, стараясь не повредить при этом сальник.

Примечание:

При снятии обоих приводов необходимо после демонтажа первого вставить в отверстие шестерни привода фиксатор, например, валик из дерева или мягкого металла, диаметром 20 мм и длиной 150 мм. В противном случае шестерни приводов дифференциала могут сместиться и приводы невозможно будет установить.

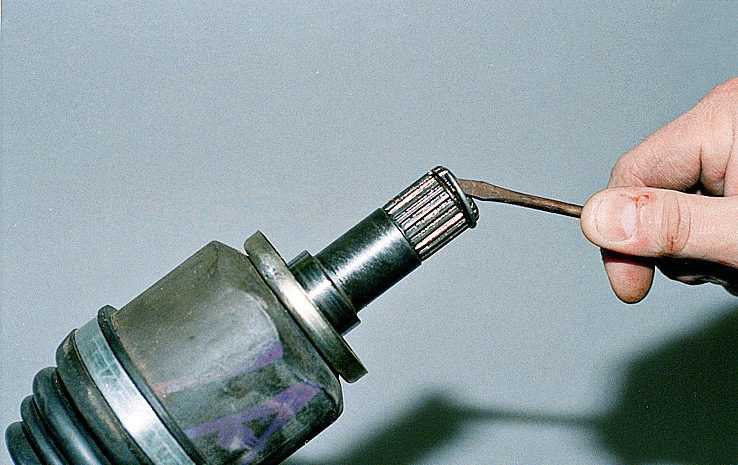

13. Перед установкой привода подденьте отверткой стопорное кольцо хвостовика корпуса внутреннего шарнира, которым привод фиксируется в коробке передач.

14. Снимите стопорное кольцо.

15. Установите в проточку хвостовика корпуса внутреннего шарнира новое кольцо. Повторное использование стопорных колец не допускается.

16. Перед установкой привода отцентрируйте стопорное кольцо в проточке хвостовика используя консистентную смазку.

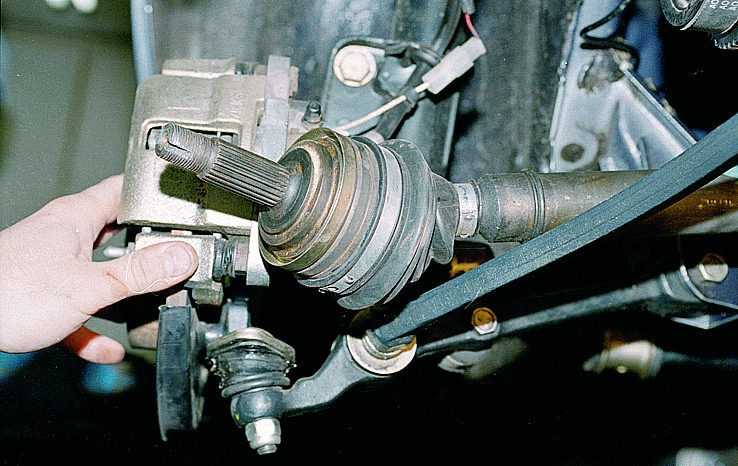

17. Введите шлицевой хвостовик корпуса наружного шарнира в отверстие ступицы колеса, установите шайбу и заверните (не затягивая) гайку подшипника ступицы.

18. Введите хвостовик корпуса внутреннего шарнира через отверстие сальника привода и, повернув вал, совместите шлицы хвостовика со шлицами шестерни привода.

19. Отведя вниз рычаг подвески, резким движением стойки с поворотным кулаком в сторону коробки передач, установите привод на место.

20. Потянув за корпус внутреннего шарнира на себя или поддев его монтажной лопаткой, убеждаемся в фиксации хвостовика корпуса в шестерне привода.

21. Дальнейшую сборку проводите в обратной последовательности.

В статье не хватает:

• Фото инструмента
• Качественных фото ремонта
