Лампы ближнего света их виды и неисправности
Лада Калина — бюджетный проект отечественного завода АвтоВАЗ, и как подобает автомобилю эконом-класса, он не может порадовать высококачественными комплектующими, которые могут прослужить без перебоев хотя бы пару лет. Чаще всего выходят из строя лампы ближнего света. Причин неисправностей может быть несколько. Это:
- Не герметичность фары, что приводит к ее засорению. Пыль оседает в лампе и приводит к губительному перегреву.
- Увеличенное напряжение в бортовой сети, что напрямую связано с работой фар ближнего света. Для того, чтобы выяснить, какое напряжение вырабатывает генератор, нужно диагностировать его при помощи тестера. Напряжение не должно превышать 14.4 В.
- Повышенное напряжение приводит к перегреву предохранителя.
- Нарушение электроцепей правой и левой ламп.
- Окисление контактов.
Встречаются и другие причины, но эти наиболее распространенные.
Для того, чтобы выяснить, нужна ли замена лампы, или поломка кроется в других деталях, например, в дефектном предохранителе (F12 и F13), необходимо предварительно проверить его мультиметром, поставить его на прозвонку и коснуться параллельных контактов на предохранителе или лампе, если звенит то исправно, молчит, то нужно менять неисправную деталь.
Важно узнать, подается ли напряжение вообще, на все клеммы. Если напряжение не подается, то нужно прозванивать провод до тех пор, пока не обнаружится причина поломки.. Здесь стоит уточнить, что ездить без ламп ближнего света категорически недопустимо, так как в темное время суток, такое упущение может привезти к серьезному ДТП.
Здесь стоит уточнить, что ездить без ламп ближнего света категорически недопустимо, так как в темное время суток, такое упущение может привезти к серьезному ДТП.
На настоящий момент существует широкий ассортимент ламп. Опытные автомобилисты ставят на Ладу Калину следующие:
- Лампы фирмы Osram, которые стоят порядком 310 руб.
- Narva, стоящие чуть дешевле, 290-300 руб.
- Прекрасным вариантом для Лады Калины являются галогенные лампы Philips H7, стоящие 290 руб. за штуку.
Также имеются всевозможные модификации: всепогодные лампы, улучшенного визуального эффекта, сверхмощные, предназначенные для круглосуточной эксплуатации и др.
Диагностика неисправностей ламп
Узнать о неисправности лампы можно довольно просто. При переключении света на ближний режим, лампа перестает гореть. Чтобы окончательно убедиться в ее неисправности, можно вытащить ее и подключить контакты к аккумулятору напрямую с помощью двух проводов. Один из контактов является минусовым, два остальные — плюсовые. Если лампа загорелась, значит, она была исправна и проблема кроется в неисправности электрической цепи (плохой контакт) или вышло из строя реле ближнего света. Чаще всего, проблему в цепи могут выдать обугленные контакты или даже расплавленный патрон лампы. Причем, последнее явление бывают не такой уж и редкостью.
Если же лампа не загорелась при подключении напрямую, значит, она действительно перегорела и нуждается в замене. Это также подтверждается порванной вольфрамовой нитью внутри колбы (достаточно внимательно приглядеться во внутреннюю часть лампы).
Срок службы и качество лампы прямо пропорционально ее цене. Поэтому, если вы хотите поменьше производить работы по замене, то придется неплохо потратиться на комплект хороших ламп. Средняя цена на приемлемый комплект лампочек в настоящее время составляет около 300 рублей.
Полная схема и устройство элементов светозвуковой сигнализации…
представлена на схеме. Правда здесь показано оборудование ВАЗ-2105. Оно отличается от ВАЗ-2104 только другой формой задних блок-фонарей, в остальном же все идентично.
Схема светозвуковой сигнализации ВАЗ-2105:
I — передняя фара; II — боковой поворотник; III — задние блок-фонари; IV — салонный плафон; V — фонарь освещения номерной площадки; VI — лампа освещения подкапотного пространства; VII — схема включения передних фар.
Вспомогательное оборудование обеспечивает предоставление информации водителю об основных параметрах двигателя, а также улучшает обзорность во время движения в условиях плохих погодных условий.
К вспомогательному оборудованию можно отнести датчики контроля за работой мотора (давление, температура, и др.), вентилятор системы охлаждения, система омыва и очистки стекол авто (дворники, омыватели, обогреватели стекла).
Как заменить лампу в блоке фары на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107?
Замена лампы ближнего и дальнего света, а так же габаритной лампы:

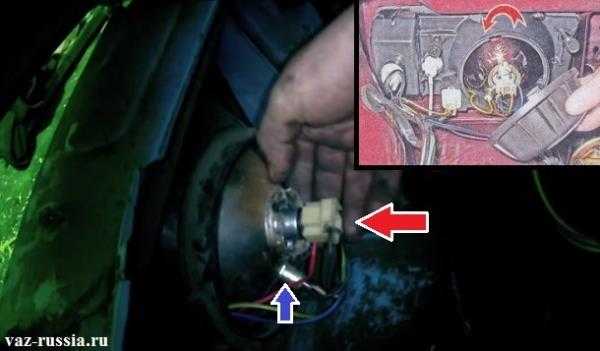

Заменяется проще не куда, сперва открыть капот будет нужно и уже после этого сразу можно приступить к замене, для этого скрутите крышку и сразу же снимите её (см. маленькое фото), когда её не будет у Вас откроется прекрасный доступ сразу же к двумя лампам, а именно к галогеновой лампе и к габаритной, чтобы галогенку достать, отсоединить от неё колодку проводов (Указана красной стрелкой) в начале нужно будет, а затем, поддеть фиксатор (Он металлический, по лучше присмотритесь вы его сразу же увидите, он как скоба идёт) и снять его с лампы и после чего можно и лампу саму будет вытащить, просто потянув за неё для этого, устанавливается новая лампа в обратном порядке, теперь про лампу габаритного света немного скажем, она меняется ещё легче, достаточно рукой просто за патрон ухватиться (Указан синей стрелкой) и после этого, потянув за патрон нужно будет вытащить лампу, а когда она в руках у Вас с патроном окажется, на лампу нажать придётся (Надавить её во внутрь патрона) и провернув против часовой стрелки и она самый выйдет из патрона.
Замена лампы поворота:
На новую классику (Это именно та которую мы и разбираем), устанавливаются лампы поворота типа A12-21-3 (P21W), при их покупке обязательно маркировку укажите, а то не подойдут ещё они Вам, меняются они точно так же, под блок фары нужно будет с обратной стороны подлезть и там Вы найдёте торчащий патрон, рядом с ним ещё гидро-корректор фар установлен (Он указан красной стрелкой, ставился исключительно на автомобилях 20005 года примерно, возможно и даже на ранних моделях он присутствовал), так вот этот патрон нужно будет крутнуть против часовой стрелки и вынуть вместе с лампой из блока фары, а затем провернуть в нём саму лампу (Она точно так же как и лампа габаритного света проворачивается, то есть на неё надавить нужно будет и крутнуть против часовой стрелки, см. маленькое фото, данная лампа в патрон вставляется в обратном порядке).
Дополнительный видео-ролик: Подробное видео с инструкцией по замене галогеновых ламп, Вы найдёте чуть ниже:
