Тюнинг бороды

Центром салона автомобиля является консоль, которую называют бородой

Она выступает продолжением торпеды и привлекает внимание всех пассажиров

При тюнинге в бороде можно разместить:

• часы;
• магнитолу;
• карман для мелочей;
• подлокотник;
• USB-розетки;
• выключатели;
• подсветку.

Обычно бороду для «классики» изготавливают из фанеры, стеклопластика или из запчастей от иномарок.

Чертежи бороды можно найти на просторах интернета или снять мерки со старой консоли. Для выкройки используют плотный картон, который хорошо держит форму. Шаблон переносится на фанеру и после тщательной проверки размеров вырезается по контуру. Далее детали соединяются саморезами. Готовый каркас обтягивается кожвинилом или другим материалом в цвет обивки салона. Материал крепится мебельным степлером и клеем.

Тюнинг торпеды

Торпедой называется верхняя передняя панель автомобиля. Она представляет собой цельную металлическую конструкцию, покрытую полимерной пеной и плёнкой. В ней установлены щиток приборов, бардачок, отопитель салона, дефлекторы воздуховодов, часы.

Передняя панель является важным элементом интерьера, который можно тюнинговать разными способами: заменить торпеду полностью на новую, покрасить жидкой резиной, обклеить гладкую поверхность торпеды кожей, плёнкой или флоком. Перед началом работ по тюнингу нужно снять панель.

Демонтаж торпеды

Снятие консоли происходит следующим образом:

1. Отвернув четыре винта крепления, убираем вещевую полку.

2. Снимаем панель радиоприёмника. Для этого в самом низу отворачиваем саморезы с обеих сторон, после выкручиваем верхний правый винт крепления панели. Аккуратно, поддев отвёрткой, из панели радиоприёмника вынимаем планку с дополнительными органами управления. Под этой планкой находится ещё два самореза, которые также необходимо открутить и, придерживая монтажную планку, снимаем панель радиоприёмника.

3. Демонтируем левую и правую декоративные накладки стоек ветрового стекла.
4. Отсоединяем декоративные накладки рулевой колонки, которые закреплены на пяти саморезах.

5. Далее снимаем панель комбинации приборов. Для этого отвёрткой подцепляем панель в местах крепления фиксаторов и вытаскиваем её немного наружу. Отсоединяем от спидометра трос. Маркируем пакетники проводов так, чтобы при установке не запутаться, и разъединяем их. Снимаем щиток приборов.

6. Поднимаем торпеду вверх и на себя. Теперь её можно достать из салона машины.

Варианты тюнинга торпеды ВАЗ 2106

Существует несколько возможностей тюнинга торпеды:

• можно заменить штатную торпеду на новую из отечественных или импортных автомобилей. Она устанавливается целиком с приборами. Так как детали в «классике» взаимозаменяемые, то на «шестёрку» подходят панели от ВАЗ 2105, ВАЗ 2107;
• покрыть торпеду жидкой резиной. Этот вариант исполнения трудоёмкий, при этом такое покрытие недолговечно и со временем начнёт трескаться. Периодически его будет необходимо обновлять. Большим плюсом этого способа является его низкая стоимость;
• перетяжка торпеды виниловой плёнкой, флоком, автомобильной кожей или кожзаменителем. Этот способ улучшения самый эффективный, но скрупулёзный и трудоёмкий. Для выполнения работ необходимо демонтировать торпеду и снять с неё мерки. Лучше всего сделать выкройку из флизелина. По выкройке вырезать составные части. Сшить все детали выкройки крепкими нитками. Работать желательно аккуратно, чтобы не образовывались складки на материале, которые будут портить внешний вид. Затем обработать поверхность консоли термоклеем, натянуть чехол. И, воспользовавшись строительным феном, приклеить чехол.

Обтянутая кожей торпеда смотрится эффектно

Магнитола

Никакой апгрейд «шестёрки» не обходится без установки акустической системы или хотя бы простенькой магнитолы. Штатное место для радиоприёмника в бороде «шестёрки» маленького размера. Его следует подрезать до стандартного 1DIN. Сделать это можно пилкой по металлу. После чего обработать края наждачной бумагой.

Установка магнитолы

Магнитола крепится к бороде при помощи металлического корпуса. Этапы монтажа магнитолы:

1. Отогнув все язычки, специальными лопатками вынимаем магнитолу из корпуса.
2. Металлическое основание вставляется в подготовленное отверстие.

3. Фиксируем его при помощи специальных язычков.

4. После чего аккуратно вставляем сам блок магнитолы, который должен защёлкнуться.

Для подключения проигрывателя в комплекте идут провода. Чаще всего используются такие:

• чёрный — «земля»;
• красный и жёлтый (часто сматываются вместе) — зажигание «+»;
• синий — питание для активной антенны;
• белый — левый передний (FL) динамик;
• серый — правый передний (FR) динамик;
• зелёный — левый задний (RL) динамик;
• фиолетовый — правый задний (RR) динамик.

Подключить магнитолу можно на замок зажигания к свободной клемме INT. Тогда она будет работать только при заведённом двигателе и включённом зажигании. Такая схема соединения защитит забывчивых автовладельцев от полного разряда аккумулятора.

Если скрутить красную и жёлтую жилу вместе, то магнитола перестанет зависеть от зажигания. Музыку можно будет слушать и с выключенным зажиганием тоже.

Стандартная схема подключения обычно приклеена на корпус магнитолы

Обычно руководство по подключению идёт в комплекте с аудиосистемой. Следуя инструкции и цветовой схеме, установить звуковое оборудование в «классику» не составит труда.

Монтаж динамиков

Удачным местом для размещения динамиков будут карты передних дверей. Если подобрать динамики подходящего размера, то они сюда встанут очень хорошо. Для установки выполняем следующие действия:

1. Снимаем обшивку с дверей.
2. На обшивке вырезаем отверстие под динамик. Дыру нужного размера можно сделать по шаблону. Для этого обводим динамик на бумаге. Работать нужно аккуратно, чтобы не промахнуться с размером.
3. Прикладываем колонку и прикручиваем к обшивке с помощью крепления, которое идёт в комплекте.
4. Провода тщательно укладываем в полость дверей, чтобы не провисали и не вываливались.
5. Устанавливаем обшивку на место.

Для придания законченного вида дверные карты обтягиваются кожвинилом, а на динамик устанавливается защитная решётка

Дополнительные динамики размещают на торпеде или на боковых стойках ветрового стекла.

Высокочастотные колонки для лучшего распространения звука устанавливают на уровне головы водителя и пассажира

Если автовладелец меняет бороду целиком, создаёт её сам под свои размеры, тогда он может разместить в ней магнитолу на 2DIN. Проигрыватель с большим экраном добавит шарма в облик автомобиля.

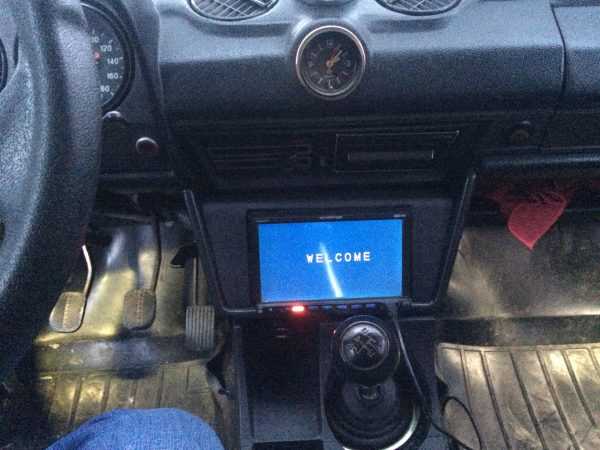

Если в машине установлена 2DIN магнитола, то на неё можно вывести камеру заднего вида

Некоторые умельцы вставляют колонки вместо воздуховодов. Но из личного опыта мне известно, что в штатной торпеде «шестёрки» нет обдува боковых окон. Во влажную и холодную погоду окна запотевает и промерзают. Если убрать воздуховоды для лобового стекла, ещё сильнее ухудшится обдув. Поэтому такую установку динамиков я не рекомендую.

Видео: установка динамиков и шумки

Установка антенны

В «шестёрке» штатная антенна не устанавливалась, но место для неё было предусмотрено на моделях до 1996 года. Приверженцы оригинальных запчастей могут найти на авторынке родную антенну. Она крепится на переднее крыло автомобиля.

Для этого потребуется сделать отверстие в крыле, установить антенну, затянуть болты и соединить провода с магнитолой и «массой». Такой способ монтажа довольно сложный и не каждый автовладелец решится дырявить кузов.

«Родная» антенна ВАЗ 2106 хорошо работает только в городе

Лёгкостью установки отличается внутрисалонная активная антенна, которая крепится к ветровому стеклу. Она не подвергается атмосферным осадкам, не нуждается в дополнительном уходе, не мешает аэродинамике при движении машины

При покупке внутрисалонной антенны обратите внимание, что в комплекте должна быть инструкция, крепежи и трафареты, упрощающие монтаж. Существует два способа инсталляции радиоантенны внутри салона:

1. Корпус крепится на стекло за зеркалом заднего вида, а усы приклеивают в противоположные стороны у верхней части стекла.

2. Тело антенны закрепляют в верхней части лобового стекла со стороны пассажира, а полюсы приклеиваются вдоль краёв стекла под прямым углом относительно друг друга.

Тюнинг ручки КПП

Обшарпанный рычаг коробки переключения передач можно обновить тремя способами:

• заменить кожух ручки КПП на новый чехол;
• установить короткоходный рычаг;
• сменить набалдашник.

Новый кожаный чехол на рычаг КПП можно купить в автомагазине. Это уже готовое изделие, которое нужно надеть на рычаг и закрепить в полу или под ковриком специальным кольцом.

Чехол на рычаг КПП может быть как из экокожи, так и из натуральной

Либо можно сшить чехол самому по выкройке.

Чертёж выкройки кожуха можно сделать самому, сняв нужные размеры со старого чехла

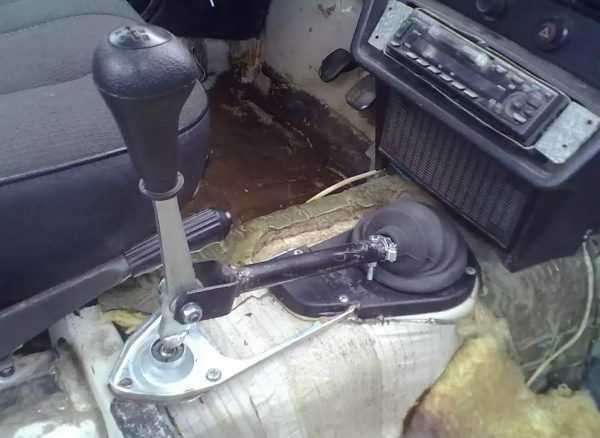

Большая часть владельцев «шестёрок» укорачивают рычаг КПП. Для этого рычаг откручивают, зажимают его в тисках и отпиливают ножовкой по металлу примерно 6–7 см.

Рычаг с коротким ходом нравится большинству водителей

Самый простой и доступный способ тюнинга ручки КПП — это замена набалдашника. На рычаг навинчивают новый аксессуар, который украсит интерьер автомобиля.

Набалдашник в ретро-стиле создаст атмосферу 70-х годов

Главный плюс тюнинга — это его уникальность. Для владельцев, влюблённых в свои автомобили, возможность тюнинга вызывает трепет в душе. К тому же тюнингованное авто отражает характер хозяина. Невзрачный автомобиль превращается в машину мечты и приковывает восхищённые взгляды прохожих. Тюнинг — это красиво, поэтому дерзайте и воплощайте свои задумки.

Органы управления, приборная панель и оборудование салона

Органы управления

1. Солнцезащитный козырек.
2. Внутреннее зеркало заднего вида.
3. Рулевое колесо.
4. Дефлектор (левый).
5. Часы.
6. Дефлектор (правый).
7. Пепельница.
8. Прикуриватель.
9. Крышка перчаточного ящика.
10. Вещевая полка.
11. Рычаг переключения передач.
12. Рычаг стояночного тормоза.
13. Аварийная сигнализация.
14. Выключатель освещения приборов.
15. Контрольная лампа недостаточного уровня жидкости в гидроприводе тормозов.
16. Педаль акселератора.
17. Педаль тормоза.
18. Педаль сцепления.
19. Выключатель зажигания.
20. Комбинация приборов.

1. Указатель уровня топлива.
2. Указатель температуры охлаждающей жидкости.
3. Указатель давления масла.
4. Тахометр.
5. Счетчик суточного пробега.
6. Спидометр.
7. Одометр.
8. Контрольная лампа включения дальнего света фар.
9. Контрольная лампа указателей поворота.
10. Контрольная лампа включения габаритных огней.
11. Кнопка сброса значения счетчика суточного пробега.
12. Контрольная лампа заряда аккумуляторной батареи.
13. Контрольная лампа рукоятки управления воздушной заслонки карбюратора.
14. Контрольная лампа включения стояночного тормоза.
15. Выключатель обогрева заднего стекла.
16. Контрольная лампа недостаточного давления масла.
17. Выключатель заднего противотуманного фонаря.
18. Выключатель наружного освещения.
19. Контрольная лампа резерва топлива.

Подрулевые переключатели

1. Переключатель света фар (положение I – включены только габаритные фонари; положение II – включен ближний свет фар; положение III – включен дальний свет фар).
2. Переключатель указателей поворота (положение I – загораются указатели поворота направо; положение II — загораются указатели поворота налево).
3. Переключатель стеклоочистителя (положение I – стеклоочиститель выключен; положение II – включен прерывистый режим работы стеклоочистителя; положение III – стеклоочиститель работает непрерывно).

Подрулевой переключатель света фар

Данный подрулевой переключатель служит для управления световыми приборами автомобиля. Различным положениям переключателя соответствуют следующие режимы освещения:

I — включены только габаритные фонари.

II — включен ближний свет фар.

III — включен дальний свет фар.

При этом фары и фонари горят, если включено наружное освещение – выключатель в положении Свет фар также включается перемещением рычага на себя. Включение выключателя наружного освещения при этом не обязательно (мигающий свет в дневное время). Фары остаются включенными до тех пор, пока рычаг нажат.

Подрулевой переключатель указателей поворота

Данный подрулевой переключатель служит для включения мигающих ламп в боковых и задних фонарях, подфарниках, сигнализирующих о повороте. Различным положениям переключателя соответствуют следующие режимы:

Если один из указателей на щитке приборов ВАЗ 2106 перестал светиться при включении габаритных огней, скорее всего перегорела лампочка. Чтобы до нее добраться, не нужно никаких инструментов, достаточно уделить всего несколько минут времени, так как все делается очень просто.

Во-первых, необходимо поддеть корпус щитка приборов:

И немного потянуть его к себе, чтобы получить доступ к тыльной стороне приборов. Затем ищем тот датчик или указатель, в котором сгорела лампочка и вынимаем ее простым движением руки, потянув на себя:

Из так называемого патрона лампа вынимается также довольно легко, просто необходимо ее повернуть немного против часовой стрелки:

Теперь берем новую лампочку и вставляем на прежнее место. Цена такой мелочи составляет около 5-10 рублей, так что этот мини-ремонт обойдется в сущие копейки.

Тюнинг подсветки приборов «шестерки»

Обычно тюнинг подсветки приборов ВАЗ 2106 проводится с целью улучшения восприятия водителем параметров указателей приборной доски и для декорирования панели приборов.

Такую работу следует проводить самостоятельно, во избежание ненужных финансовых затрат и для претворения в жизнь собственного варианта дизайна подсветки приборов ВАЗ 2106, который будет неповторимым и уникальным проектом.

Как вариант исполнения подсветки приборов ВАЗ «шестой» модели своими руками, можно произвести совместно с заменой обычных лампочек для освещения приборов ретушировку их шкал приборов под яркие цвета, диссонирующие с расцветкой торпедо автомобиля. К такой цветовой гамме относятся нейтральный белый, яркий красный и спокойный синий цвет. Колер можно выбрать в зависимости от вкусовых пристрастий водителя транспортного средства.

Если автолюбитель остановился на варианте многоцветных светодиодных лампочек подсветки приборов ВАЗ 2106, которые предлагаются в семи цветах, то производится установка светодиодной ленты и приватного БУ, который управляется дистанционным путем, причем изменение световой гаммы может производиться ежедневно или по необходимости.

Такую светодиодную «гирлянду» можно найти в специализированных торговых точках, занимающихся продажей продукции такого типа. Цена такой светодиодной цепочки фонарей невысока. Осталось только подобрать палитру цветов и приступить к замене.

Установка такой подсветки приборов ВАЗ 2106 видео можно посмотреть на нашем интернет портале.

Процесс замены подсветки приборов сама по себе — несложная операция, ведь цоколь светодиодов абсолютно идентичен по размеру и креплению обыкновенным лампам.
