Лампы, применяемые в автомобиле лада калина

Причины и методы замены световых элементов на Калине

Заменить фару на автомобиле данной модели может понадобиться по ряду причин. Удары в кузов от других водителей или животных, неаккуратная езда по неровной дороге, грубый ремонт деталей под капотом способны нарушить целостность креплений. Световые элементы расшатываются и могут выпасть в самый небезопасный момент на дороге. Фары, которые плохо держаться в пазах, должны быть заменены.

Замена – несложный процесс, если к нему подойти ответственно и без нервов. У опытного мастера данная операция занимает около 3 часов. Но даже если вы никогда прежде не сталкивался с подобной ситуацией, данная инструкция поможет заменить фару без особых проблем.

Весь процесс снятия блок-фары Калины можно разделить на 5 основных этапов:

• откручивание болтов с защиты картера;
• снятие номерного знака (даст возможность добраться до нижней решетки радиатора);
• снятие нижней и верхней решеток радиатора;
• откручивание переднего бампера (придется извлечь большое количество болтов и саморезов);
• снятие усилитель бампера (он мешает демонтировать и поставить обратно фару).

Когда винты, держащие фару сверху и снизу, выкручены, следует демонтировать ее корпус, предварительно аккуратно зажав все провода. Во время ремонта рекомендуется осмотреть внутреннюю часть бампера и металл под ним на предмет следов коррозии. Если такие образования имеются, нужно их зачистить и промазать преобразователем ржавчины.

После проведения указанных операций следует обратная сборка. В процессе нужно следить за положением заднего, переднего, левого и правого осветителя – фара должна становиться в разъем без усилий.

Световые приборы – залог безопасности

Сегодня, наверное, нет такого водителя, который не осведомлен о регламентных требованиях к эксплуатации автомобиля. Эти нормативы также касаются наружных светотехнических устройств, под норматив подпадает и лампа стоп сигнала, поскольку использование авто с этими компонентами, не соответствующими в конструктивном плане заводским регламентам, запрещено. Такой подход продиктован требованиями безопасности, которые предполагают обеспечение достаточной освещенности и видимости авто на дорожном полотне, но в то же время исключают риск ослепления световым пучком не только пешеходов, но и встречных водителей. Обозначенные требования кроме головных фар касаются также и световых приборов кормы.

Основным элементом в любой фаре является лампа. От ее качественных кондиций зависит эффективность освещения дорожной поверхности. Многих интересует вопрос, какие лампочки стоят в Калине.

Как заменить лампы в фарах

Лампочки в автофарах Калины не могут работать вечно, и когда они перегорели, их меняют, нередко даже не вынимая фар. Подобрать новые лампы можно, изучив каталог в салоне вазовского дилера. Лампочки ближнего света заменяют следующим образом:

1. Со всей автофары убирается защитный чехол, которые сделан из резины, нужно только дернуть за какой-либо из 3 ярлычков.
2. Отключить проводки от лампочки.
3. Убрать пружинный фиксатор, вывести из зацепления с 2 крючками, а также отделить ее от корпуса.
4. Новая лампочка устанавливается при выполнении всех действий в обратном порядке.

Если лампочка галогенная, появляется риск испортить стеклянные колбы, если прикасаться к ним руками. При нагревании стекло фары начинает темнеть, но избавиться от следов поможет чистая тряпка из натурального материала, которую нужно смочить в спирте.

Как заменить габаритные лампы Калины:

• убрать с автофар защитный чехол;
• отключить патрон с лампочкой;
• извлечь лампу из патрона, а затем поставить новую.

Как заменить лампы поворотников:

• в левую сторону на 45° разворачивают патрон указателя поворота, а после извлекают из корпуса фары;
• на стекло автофары нажимают и вслед за этим прокручивают до упора в левую сторону. Затем меняют лампочку на новую.

Как заменить лампочки в задних автофарах:

• патрон снимается в левую сторону;
• на лампочку нужно нажать и прокрутить в левую сторону, тогда она свободно выйдет. Новую вставлять, выполняя все действия в точности наоборот.

Причины потери ближнего света

Существует несколько причин неисправности ближнего света, некоторые из них приводят к обычному перегоранию ламп. Следует заметить, что вероятна тенденция повторения аналогичной неисправности на Калине с завидной периодичностью – полтора-два месяца. Причины тому:

Есть ещё вероятные неполадки, вызывающие отсутствие ближнего света:

• выход из строя предохранителя, отвечающего за правильное функционирование оптических приборов;
• нарушение соединения штекерных колодок лампы (окисление или подгорание контактов).

Какие лампы лучше использовать в фарах ближнего света

Как правило, на Ладе Калина в фарах ближнего света устанавливаются лампы галогенового типа H7 немецкой компании OSRAM (12-вольтовые, мощностью 55 Ватт). Замену можно произвести на равносильную лампу от германского производителя или выбрать, например, галогеновый источник света от Philips Extreme Vision, отличающийся яркостью и непомерно высокой ценой. Но можно подойти к решению этого вопроса с менее затратной стороны, приобрести, например, лампы от GE SportLight или ещё проще: купить галогенки отечественного производителя «Маяк». Несмотря на низкую стоимость, изделия фирмы «Маяк» нисколько не уступают по яркости освещения своим именитым конкурентам.

Несмотря на низкую стоимость, изделия фирмы «Маяк» нисколько не уступают по яркости освещения своим именитым конкурентам

Регулировка пучка света фар

Правильно отрегулировать фары можно только в условиях СТО. Тем не менее, рассмотрим, как эту операцию выполняют опытные мастера.

Блок-фара Калины-2, правильная настройка направления пучка

На задней стенке узла под названием «блок-фара» есть два регулировочных винта. Первый из них, расположенный ближе к радиатору, позволяет отклонять световой пучок «вверх-вниз», а направление «по горизонтали» регулируют вторым винтом. В идеале, должно получиться вот что: когда автомобиль находится в 5-ти метрах от экрана, граница светового пятна задевает линию «2» (см. рис.). Линия «1» отстоит от земли на расстоянии, равном высоте расположения центров фар. Вторую линию проводят на 65 мм ниже.

Вот ещё пара советов, которые будут полезны:

• Центры пучков должны оказаться на линиях AE, BE;
• Линия «0» имеет следующее значение: она пересекается с линией «1» в одной точке, так вот, граница пятна должна пройти как раз через эту точку;
• Шляпки пластиковых регулировочных винтов совместимы с отвёрткой-шестигранником. Впрочем, подходит и крестовая отвёртка.

Итак, мы полностью рассмотрели, как отрегулировать фары на Калине-2. Конечно, замена ламп вместе с последующей регулировкой – операция менее трудоёмкая, чем подключение магнитолы. Однако, тут важна точность. А спецоборудование, используемое для выполнения настройки, есть только на станциях техобслуживания.

Замена ламп ближнего света

Прежде следует подготовиться для качественного проведения работ. Приготовьте новую лампу (одну или две по мере надобности), необходимый инструмент (ключи, отвёртки, плоскогубцы), перчатки (лучше хлопчатобумажные), чистую ткань и пузырёк со спиртом.

Перед тем как приступить к замене лампы ближнего света в автомобиле Калина, необходимо проделать следующие действия. Во-первых, машину желательно поставить на ровной поверхности, включить стояночный тормоз, в целях безопасности поставить колодки под колёса авто во избежание его качения. Далее открыть капот автомобиля. После этого следует отсоединить провод от минусовой клеммы аккумуляторной батареи, чтобы не произошло короткого замыкания проводки. Для замены лампы в правом блоке фар необходимо снять бачок омывателя.

Производить замену лампы ближнего света можно после того, как будет снят весь оптический блок фары с авто, но мы рассмотрим, как заменить галогенку, не вынимая осветительного прибора из корпуса машины.

Порядок снятия лампы ближнего света

1. Потянув за один из лепестков резиновой заглушки, снимаем её с фары ближнего света;
2. Запоминаем, а лучше записываем правильное расположение проводов, подходящих к галогенной лампе, отсоединяем их;
3. Аккуратнейшим образом снимаем пружинный фиксатор, удерживающий лампу. Нажмите на выступающую часть фиксатора и выведите из зацепления;Чтобы не пришлось разбирать фару полностью, с фиксатором следует обращаться нежно, чтобы он от резкого движения не выскочил из крепления и не упал внутрь оптического прибора.
4. Вытяните сгоревшую лампу.

Установка новой галогеновой лампы

Именно процесс проведения установки новой галогеновой лампы желательно выполнять в перчатках, так как контакт стеклянной колбы с кожей пальцев в последующем вызовет потемнение лампы и выход её из строя. Если всё же состоялся контакт стеклянной поверхности лампы с кожей, протрите её тампоном, смоченным в спирте.

Порядок установки лампы

1. Вставляя лампу в отверстие фары? следите, чтобы выступ лампы вошел в пазовое углубление посадочного гнезда, таким образом лампа фиксируется от проворачивания;
2. Зажим крепления лампы аккуратно устанавливаем на место. Учитываем, чтобы усики фиксатора пролегли рядом с центром цоколя, где расположена контактная группа.
3. Удерживаем зажим фиксации лампы до тех пор, пока он не защёлкнется;
4. Подключаем провода, устанавливаем защитный резиновый колпак, подключаем аккумуляторную батарею и проверяем правильность работы осветительных приборов.

Видео-помощь по замене ближнего света

https://youtube.com/watch?v=z1IyX4njizY

Смена повреждённой лампы ближнего света на автомобиле Лада Калина отличается простотой действий. Внимательно следуйте инструкции, и вы убедитесь, что возникновение подобной поломки перестанет вызывать у вас панику или негодование. А наличие в авто запасных лампочек сделает ваши поездки приятными и безопасными в любое время суток.

Замена лампы габаритов на Калине (фото и видео)

Представляем вашему вниманию подробную фото и видеоинструкцию, как поменять лампу габарита на Лада Калина своими руками.

Какие лампы в габаритах Лада Калина?

В габаритах Калины стоят стандартные безцокольные лампы типа А12-5-2 (W5W). При желании, взамен них можно установить светодиодные лампы.

Замена лампы габаритов на Калине — фото

Перед заменой лампы габарита нужно обязательно выключить их, а также желательно отсоединить минусовую клемму аккумулятора.

Замена лампы габаритов производится при открытом капоте.

Чтобы получить доступ к сгоревшей лампе, снимаем защитный кожух фары напротив секции дальнего света.

Вот этот патрон желтого цвета внизу фары нам и нужно снять.

Эта процедура осложнена тем, что патрон габаритов на Калине находится в очень неудобном месте, залезть туда пальцами проблематично. Да и усилие, чтобы снять патрон, часто требуется большое.

Многие советуют для снятия патрона габаритов использовать плоскогубцы или иной инструмент. Мы делать этого не рекомендуем, так как пластиковый патрон легко сломать, а найти новый — сложно.

Чтобы облегчить доступ к патрону габаритов, отсоединяем фишку от лампы дальнего света (коричневая, находится выше патрона габаритов).

Теперь доступ стал лучше.

Просовываем руку и аккуратно вытягиваем патрон габаритов на себя. Часто патрон требует больших усилий. Если он не поддается, можно немного покрутить его влево вправо, а потом аккуратно вытянуть, плавно увеличивая усилие.

После того, как мы вытащили патрон, выдергиваем из него сгоревшую лампу.

Вместо нее вставляем новую лампу габаритов.

Затем вставляем патрон обратно на место, до щелчка.

Не забываем воткнуть на место фишку лампы дальнего света.

После этого желательно включить габариты и проверить, все ли работает.

Если лампа работает, закрываем кожух фары и капот.

Замена лампы габаритов на Калине — видео

Несколько дней назад в блоге Лада Калина я писал свой пост о том, что на моей машине возникла не очень приятная картина с запотеванием левой фары (водительской). В общем, ситуация, как оказалось позже, знакома многим владельцам не только Калины, но и других отечественных автомобилей. Дело в том, что по каким-то причинам во внутренней полости фары образуется конденсат, и лампочка постоянно перегорает. Причем, касается это именно ближнего света, так как с ним приходится ездить постоянно в связи с законодательством.

Когда делал это впервые, конечно пришлось потратить немало времени и нервов, хотя при наличии терпения и спокойствия, а также ровных рук, все делается довольно просто. Ниже постараюсь более подробно описать подробный порядок действий, который необходимо выполнить, для того, чтобы произвести замену лампы.

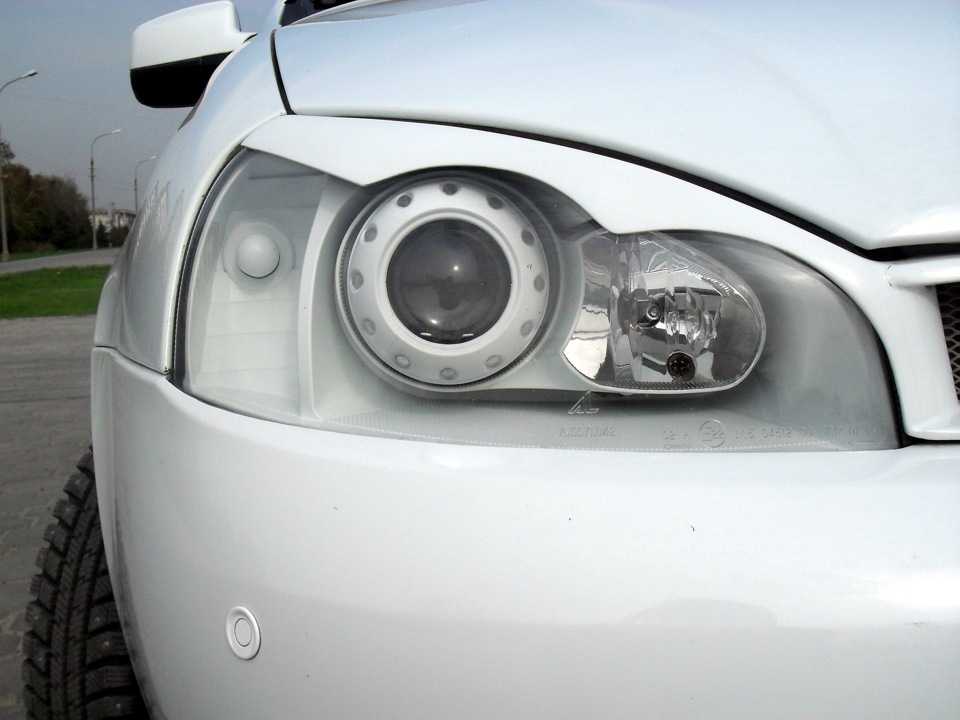

Установка биксенона

Своими руками автолюбители могут вмонтировать в световой прибор билинзы. Первым этапом станет приобретение необходимых элементов

Внимание стоит обращать только на те изделия, которые без проблем смогут разместиться в полости фары Калины. К примеру, если купить комплект G-5, то придется обрезать линзы

Работы начинаются с демонтажа и разбора фары. Потом с помощью напильника подрезают посадочное место в форме конуса, за счет чего линза войдет в корпус примерно на сантиметр. Необходимо убрать колпачок, чтобы он не закрывал поток света, после чего вмонтировать линзу в подготовленное место. Элемент закрепляется посредством заводских креплений.

После установки линз владельцу автомобиля нужно заехать на стенд, чтоб отрегулировать световой поток и положение ламп согласно действующему ГОСТу.

Порядок демонтажа фонарей

Следует знать, что система фонаря «Лады Калины 1118» состоит из:

• корпуса;
• стекол (поликарбоната);
• лампы;
• светоотражателя;
• проводки;
• заглушки фонаря;
• декоративных вставок (маски).

Что касается простоты демонтажа и последующей замены фонаря на модели 1118, то процесс обычно предусматривает снятие переднего бампера. После него становятся доступны винты сверху и снизу крепежа освещения. После их демонтажа можно сразу же снять блок-фару, не забыв предварительно демонтировать колодки с проводами.

Демонтаж передней оптики

Для этого вам понадобится использовать:

• ключ на 8 и 10;
• набор отверток (плоских и крестовидных);
• новый компонент системы освещения.

Набор инструментов

Для того чтобы осуществить регулировку блок-освещения на «Ладе». Вам потребуется выполнить комплекс следующих действий:

• Снять корпус воздушного фильтра, а также устройство с охлаждающей жидкостью.
• Убрать заглушку ПТФ, воспользовавшись отверткой.
• Вывернуть болт на нижнем крепеже компонента освещения, пользуясь ключом на 10. Просунуть руку в отверстие ПТФ.
• Демонтировать болты, находящиеся на верхнем крепеже компонента блок-фонарей. Они располагаются ближе к радиатору. Использовать ключ на 8.
• Открутить винт, закрепляющий изделие на крыле авто, используя крестовидную отвертку большого размера.
• Развернуть блок-фонарь «Лады Калина» так, чтобы отодвинуть ближнюю к радиатору часть поближе к двигателю авто. Эта мера позволит снять с посадочного места нижние крепежи.
• Демонтировать нижние крепежи фары из железа. Для этого вам понадобится вывернуть пару болтов короткой головкой.

Демонтаж фары на Калине

Снять фонарь авто движением на себя. При этом старайтесь не повредить лакокрасочный слой, так как при демонтаже фонарь будет располагаться максимально близко к бамперу и крылу.

После этого вы сможете установить аналогичное устройство в обратном порядке.

Меняем лампочки ближнего света

Подготовка к замене

Перед началом процедуры тщательно подготавливаемся. Запасемся потребным инструментом и новыми лампами. Исключаем возможность касания пальцами к колбам устройств. Здесь помогут хлопчатобумажные перчатки, чистая ветошь и спирт.

Далее:

1. Устанавливаем Лада Калина 2 на ровную поверхность
2. Активируем стояночный тормоз.
3. Обесточиваем сеть путем съема клеммы с минусового вывода АКБ.
4. При замене правой лампы понадобится демонтаж бачка под омывающее вещество.

Существует методика замены лампы после полного демонтажа блок-фары, однако мы поговорим о том, как избежать процедуры снятия устройства и заменить осветительный элемент из подкапотного отсека.

Какие типы ламп рекомендуется применять?

Для Лада Калина во второй генерации производитель предусматривает применение в качестве головной оптики ближнего света модификации ламп с цоколем «Н7». Донором данных изделий выступает легендарный немецкий изготовитель «OSRAM». Мощность ламп равна 55 Вт, что вполне достаточно для оптимальных световых характеристик, а потребляемое напряжение сети составляет стандартные 12 В. Какие лучше лампы вбирать?

Существуют аналоги, которые владельцы по собственному усмотрению могут использовать в качестве альтернативы. Среди рекомендуемых вариантов можно рассмотреть продукты таких мировых брендов:

• «Philips Extreme Vision»;
• «GE SportLight».

Данные варианты не порадуют ценой, поскольку она весьма высока, однако по своим параметрам и долговечности будут намного приемлемей прочих предложений. Какие лучше выбрать лампы, решать владельцу авто.

Если владелец LADA Kalina чувствует себя ограниченным в финансах на приобретение ламп, то рекомендуем обращать взор в сторону российских производителей данных изделий. Здесь преуспел завод «Маяк», который достиг завидного баланса потребительских качеств для своей продукции. Лампа ближнего света указанного производителя облают выгодной стоимостью, а их надежность вызовет «уважение» со стороны именитых брендов. Каких-либо непредвиденных отказов данных осветительных элементов выявлено не было.

Специалистами «АвтоВАЗа» не рекомендуется прибегать к установке ламп таких производителей, которые не обеспечивают свою продукцию всем перечнем разрешительных документов касаемо ввоза и реализации на российской территории.

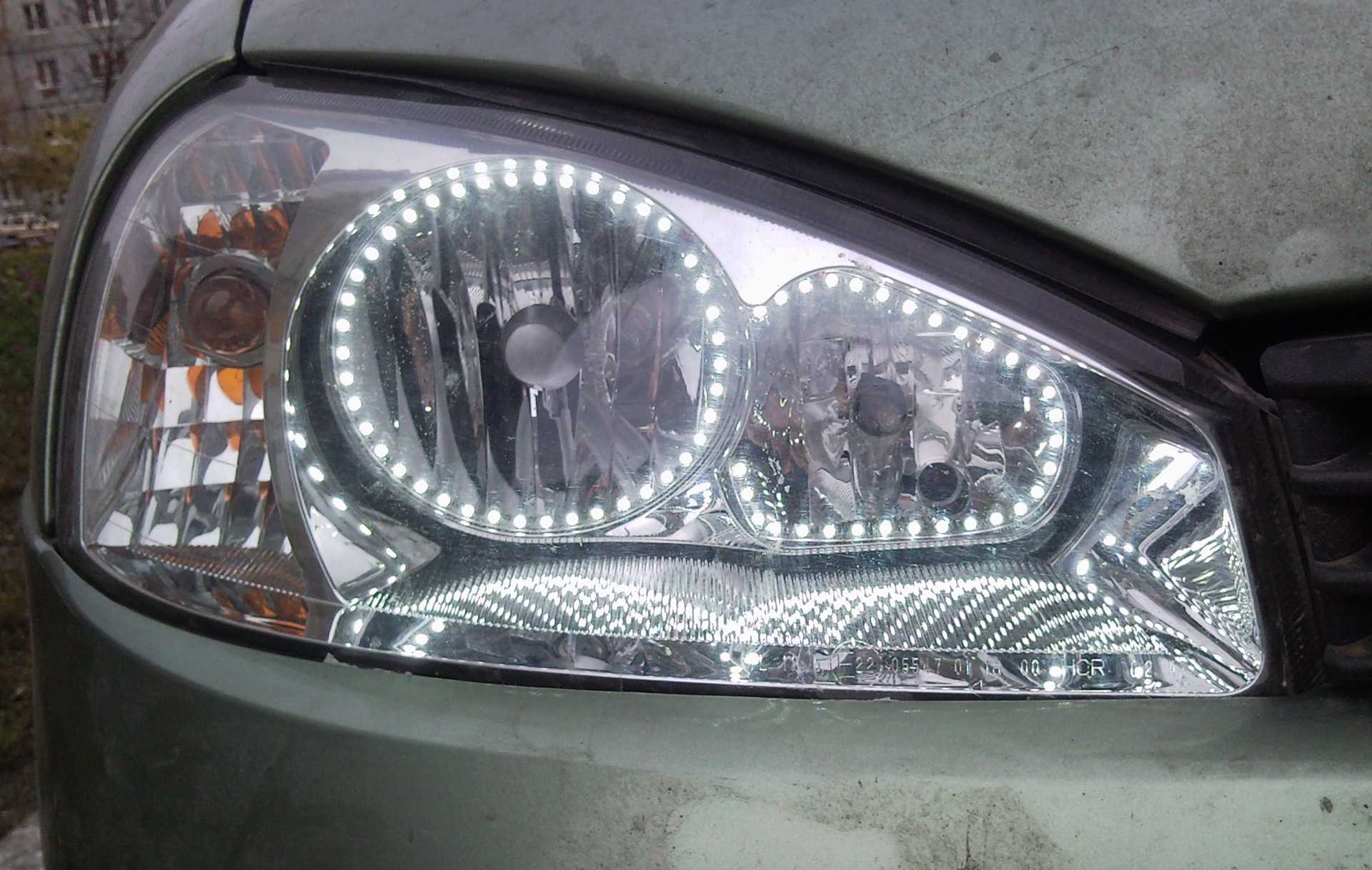

Ангельские глазки

Эстетичный вид, притягательный дизайн и функциональность – вот отличительные черты этого вида тюнинга. Впервые он был представлен на автомобилях BMW. Такое улучшение можно провести и на Калине. Для создания эффекта понадобятся:

• прозрачный пластиковый стержень;
• пассатижи, кусачки или пила по металлу;
• строительный фен;
• паяльник;
• изолента;
• резисторы на 220 Ом;
• 3,5-вольтовые светодиоды (4 шт.);
• провода и разъёмы.

Для начала нужно подобрать длину стержня. Сделать это можно, измерив ниткой окружность осветителя или воспользовавшись формулой 3,14хD, где D – диаметр фары. Стержень нужно нагреть строительным феном или прокипятить, чтобы он стал мягким. Далее следует подобрать консервную банку или другую округлую емкость, диаметр которой совпадает с диаметров фары. Обернуть стержень вокруг этой емкости, чтоб он принял форму круга.

Теперь нужно припаять резисторы к ножкам светодиодов. Требуется всего 4 светодиода (по 2 на каждую фару). При пайке следует соблюдать полярность, иначе самоделка работать не будет. После этого подключают элемент к источнику питания. Если диоды загорелись, значит, все выполнено верно.

Третий этап – надпил. На окружность стержня нужно равномерно нанести надпилы, глубина которых не превышает 1/3 диаметра толщины стержня. Это необходимо для образования лучистого света.

Далее следует установка самодельных ангельских глазок в фару. Расположить стержень нужно так, чтоб диоды не бросались в глаза. Кольца не требуют крепежа – их прижимает стеклом.

Другие причины поломок

Причинами пропажи света могут быть перебитый провод, неплотный контакт разъемов, поломка элементов управления и т. д. Если визуально обнаружить проблему не удалось, рекомендуется прозвонить проводку на предмет выявления обрывов сети. Прозвон не принес результатов – обратитесь к автоэлектрику. Пренебрежение проблемой может усугубить положение и привести к поломке других электрических элементов в сети, тогда ремонт обойдется намного дороже.

Стекло фары Калины может запотевать, что приводит к снижению яркости света. Если наблюдается частое запотевание, велика вероятность разгерметизации корпуса фары. Рекомендуется его снять и тщательно промазать герметиком на стыках.

Демонтаж фары

В отличии от более старых моделей Лада, в которых демонтаж осветительного прибора занимал, от силы, 10 минут, Калина имеет более замудренную систему. Для того, чтоб снять переднюю фару, первым делом, вам предстоит демонтировать передний бампер. После того, как данная процедура будет завершена, вы получите доступ к силовой балке крепления бампера. Ее полностью снимать не обязательно. Если вам необходимо снять только одну фару, открутите гайки крепления балки только с той стороны, где располагается нужная вам фара.

Теперь можно перейти, непосредственно, к самому осветительному прибору. Для его демонтажа, открутите сначала два нижних крепления, находящиеся под силовой балкой. Далее, переходим к верхним креплениям. Для того, чтоб их открутить, вам понадобится гаечный ключ на 8, и крестовидная отвертка.

‘); if(«undefined»===typeof loaded_blocks_drive){loaded_blocks_drive=[]; function n(){var e=loaded_blocks_drive.shift(); var t=e.adp_id; var r=e.div; var i=document.createElement(«script»); i.type=»text/javascript»; i.async=true; i.charset=»utf-8″; i.src=»https://www.drivenetwork.ru/data/»+t+».js?async=1&div=»+r+»&t=»+Math.random(); var s=document.getElementsByTagName(«head»)||document.getElementsByTagName(«body»); s.appendChild(i); var o=setInterval(function(){if(document.getElementById(r).innerHTML&&loaded_blocks_drive.length){n(); clearInterval(o)}},50)} setTimeout(n)}loaded_blocks_drive.push({adp_id:e,div:t})})(47602)

Теперь передняя фара полностью свободна, и ее можно вынимать из гнезда. Но, предварительно не забудьте отключить электрический штекер с проводами. Также, при снятии детали будьте особо осторожны, так как зачастую она приклеивается на герметик, и при попытке ее резко сорвать, вы можете упустить фару на пол.

Правила регулировки света

После установки фары нужно провести корректировку светового потока. Сделать это можно самостоятельно или обратившись к специалисту. При самостоятельной корректировке следует направить свет от фары на стену с нанесенной разметкой. Между автомобилем и стеной должно быть 5 метров.

Измеряем расстояние от земли до фары автомобиля (Н), чертим на стене вертикальную линию, параллельную центру машины, затем наносим горизонтальную черту, равную высоте Н+10 см. Переключатель корректировки фар Калины устанавливаем в положение 0 и включаем лампы. С помощью винтов регулировки настраиваем световой поток так, как представлено на рисунке.

Замена фары на Калине при небольшой сноровке и терпении – несложный процесс, хотя он и занимает нескольких часов. Основные рекомендации: складывать шурупы и болты в одном месте для предотвращения их потери, проверять работоспособность ламп перед сборкой, не нервничать.

Инструкция по замене лампы ближнего света фар на Калине

Так, первым делом нужно открыть капот машины. Затем с той стороны, где у нас сгорела лампочка, нужно вытащить (извлечь) резиновую заглушку.

Когда резинка снята, можно приступать к дальнейшим действиям. Тут-то нам и понадобится терпение. Необходимо пальцами нащупать защелку, которая фиксирует лампу, и отщелкнуть ее. Там получается два усика с каждой стороны, и их надо вывести из зацепления.

Остается сдернуть два проводка питания, которые идут к лампочке и можно после этого ее вынимать

Но делать это нужно аккуратно, чтобы не разбить ее.

При установке новой стоит обратить внимание, чтобы ее выступ на корпусе был совмещен с аналогичной по размеру прорезью в фаре. Ставим на место защелку и подсоединяем все провода.

Как и обещал, выкладываю несколько фотографий сего ремонта, думаю, что теперь все показано более наглядно. Что касаемо цен на новые лампочки, то здесь все зависит от толщины вашего кошелька, то есть купить можно хоть за 80 рублей штуку, хоть за 300 р. На собственном опыте могу сказать, что тот же МАЯК может отходить несколько сезонов, если в фару не проникает влага.

Вывод

Конечно, проводить замену ламп, или другие операции на осветительном приборе, можно не снимая бампера, но это потребует дополнительного времени и умения. Также, при проведении такой процедуры, не снимая устройство с автомобиля, необходимо отключить аккумуляторную батарею.

Если же, вы решились на демонтаж фары, то ее установку следует проводить полностью в обратном порядке. Также, не забудьте нанести герметик перед посадкой устройства в гнездо. Перед выездом, обязательно проверьте ее на работоспособность. Если всё работает отлично, то ваша Лада Калина готова к эксплуатации, и будет радовать, в моменты ночных поездок.
