Замена ламп наружного освещения ваз 2108 своими руками

Принцип поиска

Электрическая схема

Рассматривать принцип работы стоп-сигналов и алгоритм поиска неисправности будем на примере схемы ВАЗ 2101-2102. На фото представлена общая схема освещения и световой сигнализации автомобиля. Нам необходимо выделить компоненты, участвующие в работе стоп-сигналов.

6 – монтажный блок предохранителей;
13 – концевик включения стоп-сигналов. Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;
19 – лампы, загорающиеся при нажатии на педаль тормоза.

Схемы монтажного блока мы не имеем, но предварительно знаем, что тормозные огни работают только при включенном зажигании. От монтажного блока к концевику стоп-сигналов идет провод, на котором после включения зажигания постоянный . Как только контакты концевика замыкаются, идет к лампочкам стоп-сигналов, которые соединены параллельно. «Масса» у задних фонарей общая и представляет собой провод, прикрученный к кузову автомобиля.

В представленной нами схеме элементы изображены максимально приближено к тому, как они выглядят в реальности. Не стоит пугаться, если к своему авто вы найдете только принципиальную схему с условными изображениями элементов. Принципиальная схема внешнего освещения для ВАЗ 2114, 2115:

3 – монтажный блок;
8 – лампы габаритного света и стоп-сигналов;
11 – концевик тормозных огней;
К4 – реле контроля исправности ламп стоп-сигнала и габаритных огней.

Как Заменить Стекло Заднего Фонаря Ваз 2109

ВАЗ 2109: замена стакана фары в доме

Как правило, на ВАЗ 2109 замена стекла фар выполняется довольно часто. Причиной может быть любая мелочь, которая попадает в фары, а затем приводит к повреждению всего стекла. Замена стекла в фаре VAZ 2109 настолько проста, что любой автомобильник может его удерживать.

Замена стекла на фару ВАЗ 2109

Когда вы едете по трассе, отскок камня от автомобиля впереди входит в фару. Стекло сломано и есть замена. Это часто происходит, поскольку дорожное покрытие выполнено из асфальтобетона. Со временем его выбивают, детрит остается без связующего битума. Также есть разрушение стакана фар при неправильном уходе за ним. При необходимости включаются фары, их следует протирать влажной тряпкой и щеткой. Но в любом случае вы не можете вытереть нагретое стекло, а не охладить его. со снегом или посыпать водой.

Примечание: работа по замене стекла фары должна выполняться в помещении при температуре 20 0 С.

Замена стекла на фару ВАЗ 2109

Необходимые материалы, компоненты:

стекло на фару, которое можно купить у автодилера;
герметичный клей для стекла, белый;
растворитель. для обезжиривания поверхности.

Он также требует набора инструментов и вспомогательных материалов.

Провода задних фонарей автомобилей ВАЗ 2108, 2109, 21099 и их модификаций: 11 комментариев

Да, левый-правый разницы ни какой нет.

Левый правый разницы там нет ? Я купил фишку там цвета разные

Пожалуйста, всегда рады помочь.

Спасибо очень помогло.Все сделал согласно схеме,проблема была в том что бывший хозяин переделки фары и часть ламп не горела.Все эти скрутки пришлось снять нахуй и сделать как положено.

Цвета проводов на разных автомобилях одной и той же марки могут отличаться оттенками. Например, оранжевый на одной машине и светло-желтый на другой. Такая вот особенность конструкции.

Долго чесал репу по поводу оранжевого…

Действительно, разъемы платы для 2105 и 2114 одинаковые, а провода по цвету в них вставлены различные.

Купил в магазине разьем платы заднего фонаря(у меня ваз 2114 в магазине сказали что все одинаковые и продали от 2105 .Цвет проводов оказался разным и расположение минусового с клемой в зеркальном отражении.Перепиновать нет смысла т.к. путаница в цветах.Это правда ,что других не бывает,или как всегда обман ?

Спасибо выручили,купил 21099 с заменёнными задними фонарями другой формы.Машина для меня малознакомая.Старый хозяин там понапутал концы,посмотрел и прочитал ваши пояснения,пришлось на печатной плате разъёмного соединителя,со стороны фонаря почти все провода перепаивать,местами менять,ох и наворотил он там.Ещё раз спасибо.

Очень нужная информация для тех, кто не любит разбираться в схемах. Лично мне была очень полезна, т.к. собираюсь модернизировать задние фонари на ВАЗ 2114 и написать статью по этому поводу на сайте eslicho.ru

12.15. Замена лампочек

ОБЩИЕ СВЕДЕНИЯ

Зажимы панели отделки багажника

1. Снятие
2. Установка

ПЕРЕДНИЕ СТОЯНОЧНЫЕ ФАРЫ И
БОКОВЫЕ УКАЗАТЕЛИ ПОВОРОТОВ

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Открутите крепежный винт (указан стрелкой) и снимите фару, выдвинув ее вперед (в направлении стрелки).
	2. Отсоедините разъем подключения и поверните патроны с лампочками против часовой стрелки для замены лампочек.

УКАЗАТЕЛИ ПОВОРОТОВ

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Открутите крепежные винты и достаньте фару из бампера, повернув ее.

2. Отсоедините разъем подключения и поверните патрон с лампочкой против часовой стрелки для его снятия.

ЛАМПОЧКИ ЗАДНИХ БОКОВЫХ УКАЗАТЕЛЕЙ ПОВОРОТОВ, ФАР СТОП-СИГНАЛА,ЗАДНИХ
УКАЗАТЕЛЕЙ ПОВОРОТОВ, ГАБАРИТНЫХ ФАР И ФАР ЗАДНЕГО ХОДА

ПОРЯДОК ВЫПОЛНЕНИЯ

На моделях с кузовом типа Седан
	1. Открутите два винта, крепящих блок-фару, откройте багажник и снимите панель отделки для получения доступа, затем открутите гайку и достаньте заднюю блок-фару.
	2. Поверните патроны лампочек против часовой стрелки, достаньте их и замените лампочки.
На моделях с кузовом типа Универсал
	3. Открутите крепежный винт и поднимите блок-фару вверх для ее снятия.
	4. Поверните патроны лампочек против часовой стрелки, достаньте их и замените лампочки.

ЛАМПОЧКИ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА

ПОРЯДОК ВЫПОЛНЕНИЯ

На моделях с кузовом типа Cедан
	1. Надавите на язычок и опустите рассеиватель фонаря вниз для получения доступа к лампочке.
	2. Поверните патрон лампочки против часовой стрелки и снимите его.
На моделях с кузовом типа Универсал
	3. Открутите винты крепления фонаря освещения номерного знака и опустите фонарь.
	4. Снимите держатель лампочки, повернув его против часовой стрелки, затем достаньте из патрона лампочку.

ФОНАРЬ СТОП-СИГНАЛА, РАСПОЛОЖЕННЫЙ НА ПОТОЛКЕ САЛОНА ПЕРЕД ЗАДНИМ СТЕКЛОМ

ПОРЯДОК ВЫПОЛНЕНИЯ

На моделях с кузовом типа Cедан
	1. При помощи шариковой ручки надавите на центр креплений, а затем снимите крепления при помощи отвертки и снимите кожух фары.
	2. Открутите болты крепления фонаря, поднимите фонарь для получения доступа, затем поверните патрон с лампочкой против часовой стрелки для его снятия и достаньте лампочку, просто потянув ее на себя.
На моделях с кузовом типа Универсал

3. Снимите рассеиватель лампочки, снимите держатель лампочки, повернув его против часовой стрелки, затем достаньте лампочку из патрона.

ЛАМПОЧКИ ОСВЕЩЕНИЯ САЛОНА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. При помощи маленькой отвертки снимите рассеиватели.
	2. Достаньте лампочку из контактов. Возможно, вам придется поддеть лампочку отверткой, в этом случае, поддевайте край лампочки (иначе стекло может лопнуть).

ЛАМПОЧКИ ОСВЕЩЕНИЯ ПРИБОРНОГО ЩИТКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для получения доступа к лампочкам освещения приборного щитка, его необходимо снять(см. подраздел 12.18).
	2. Аккуратно отведите зажим лампочки в сторону (указан стрелкой) и достаньте лампочку. Лампочки можно установить сзади приборного щитка.

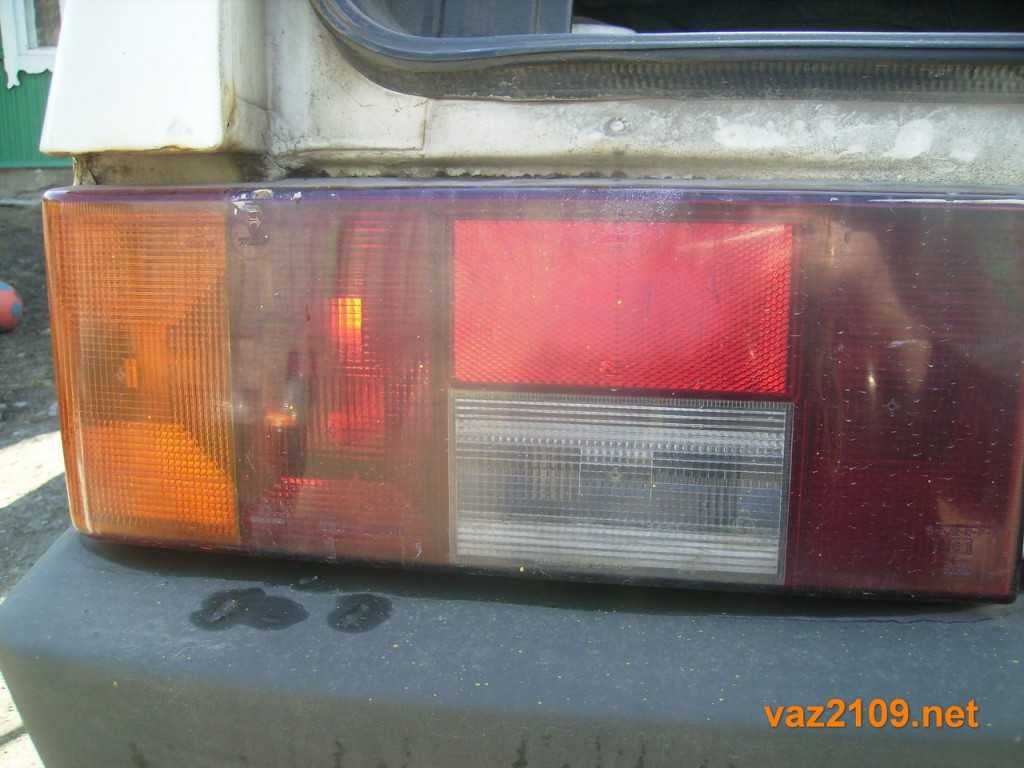

Задние фонари Ваз 2109

Задние фонари(фары) Ваз 2108, Ваз 2109, Ваз 21099 имеют следующие лампочки: 1) Стоп-сигналы. 2) Габариты. 3) Задний ход. 4) Повороты. 5) Противотуманный фонарь.

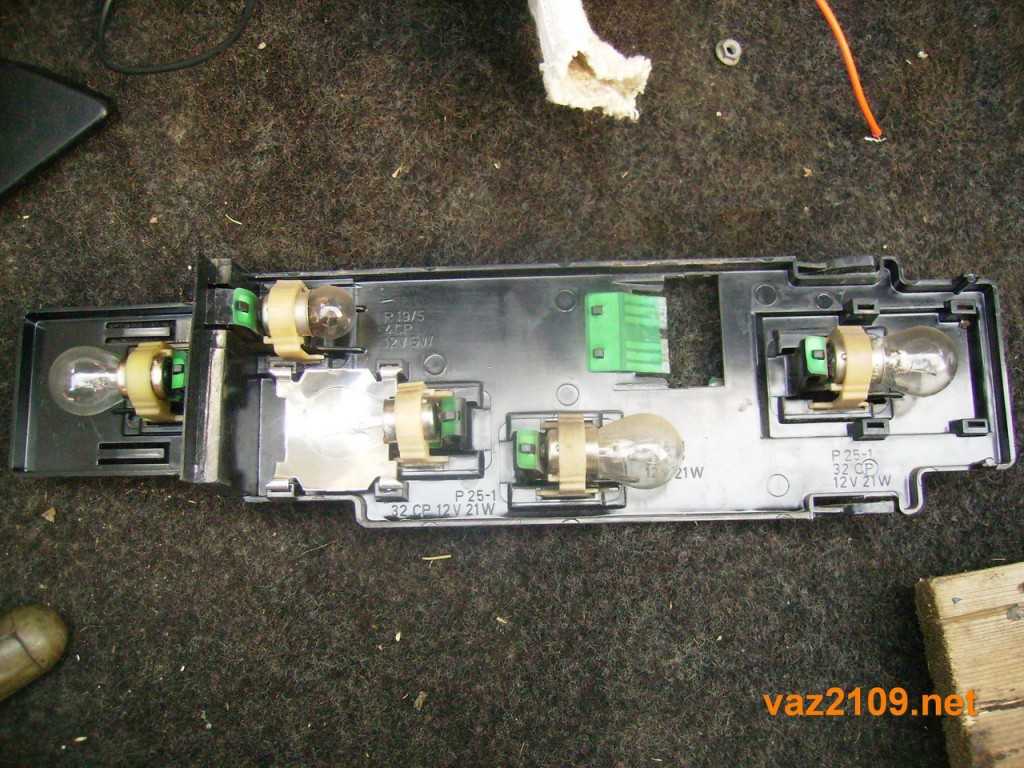

Плата заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099

От монтажного блока на задние фары идет жгут проводов. Назначение каждого отдельного провода в жгуте можно понять по его цвету: 1) Стоп-сигналы — красный 2) Габариты — желтый 3) Задний ход — зеленый. 4) Повороты — голубой. 5) Противотуманный фонарь — оранжево черный.

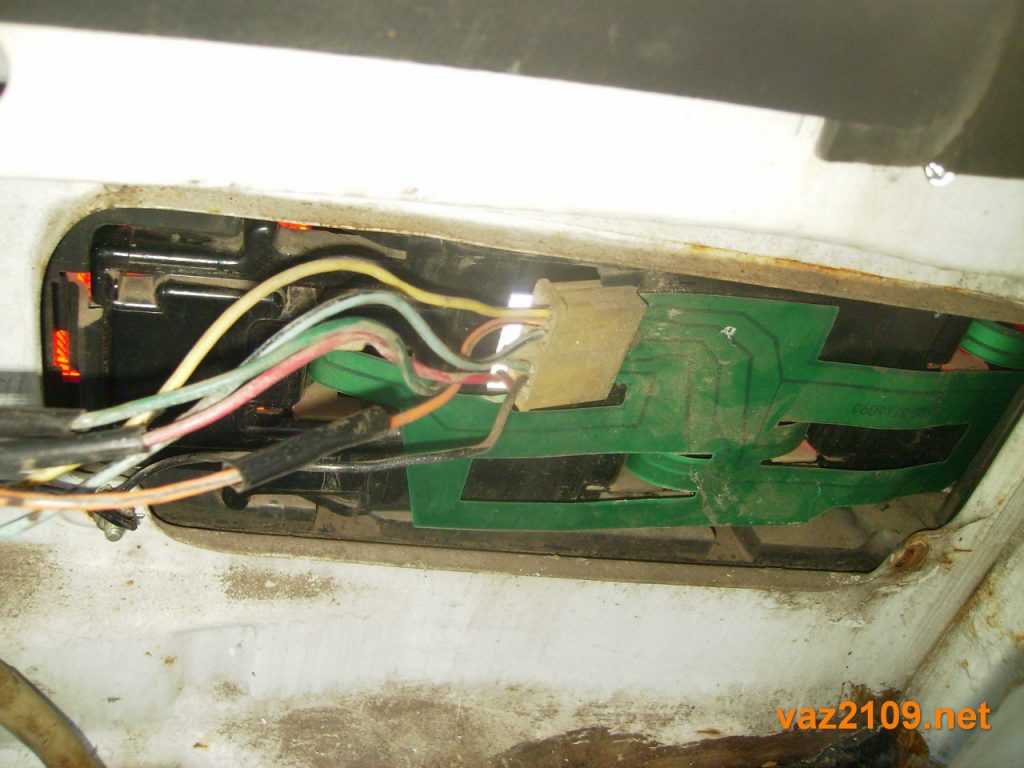

Снимаем разъем с платы заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099

Естественно надо понимать, что если машина Ваз 2108, Ваз 2109, Ваз 21099 старая и много кто занимался проводкой, то цветовое соответствие провода его назначению может быть нарушено. То есть красный провод может быть переделан не на стоп-сигналы, а к примеру на габариты. Но вообще это очень важный момент: разработчики Ваз 2108, Ваз 2109, Ваз 21099 специально функциональное назначение провода помечали определенным цветом, чтобы было легче при эксплуатации.

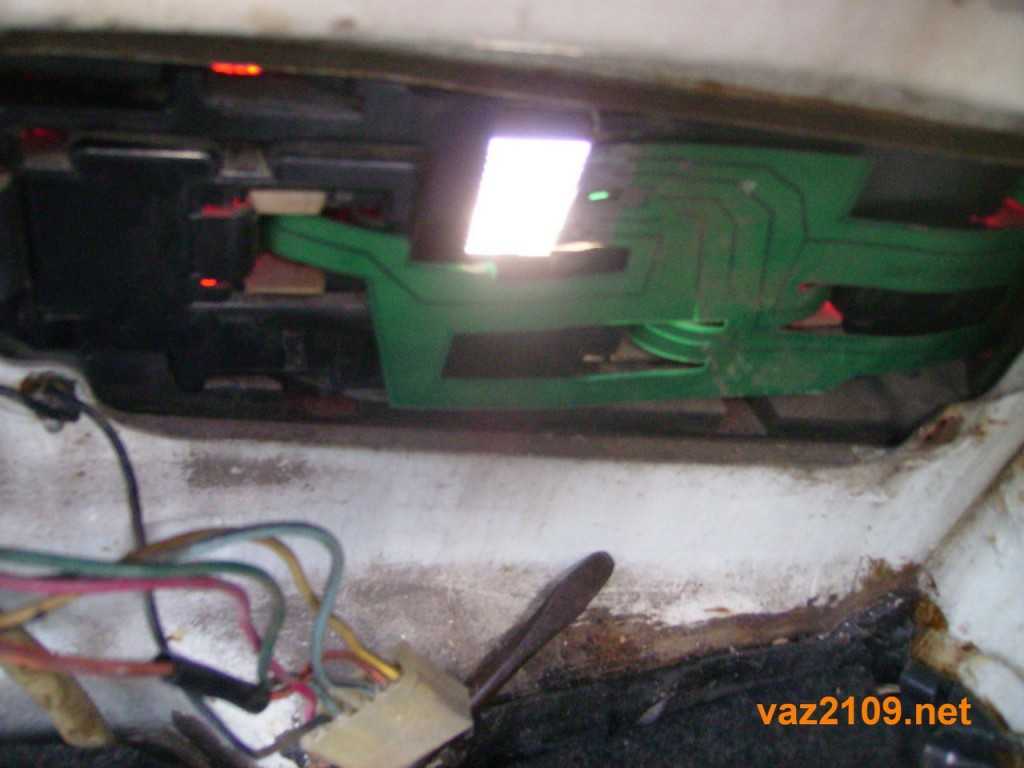

Плата фонаря Ваз 2108, Ваз 2109, Ваз 21099

Если не работает какой-то световой сигнал в задней фаре Ваз 2108, Ваз 2109, Ваз 21099,то прежде чем лезть в монтажный блок и открывать электросхему, проверяем следующее: 1) Надежность крепления массы задней фары к корпусу Ваз 2108, Ваз 2109, Ваз 21099. 2) Проверяем надежность крепления разъема проводов к фаре. 3) Целостность лампочки 4) Качество контакта лампочки к плате фонаря. Очень часто бывает, что все целое и лампочка и масса хорошая, и 12 Вольт на лампочку приходят, а она не светит. Причина — плохой контакт между лампочкой и платой. В таком случае надо почистить и цоколь лампочки и площадку на фонаре мелкой наждачкой. Как сказал один умный человек: «Электрика — наука о контактах». Чтобы разобрать задний фонарь Ваз 2108, Ваз 2109, Ваз 21099 сначала снимаем защитную пластмассовую крышку. Затем отсоединяем черный провод фонаря от массы. Затем снимаем разъем с платы фонаря и вынимаем саму плату с лампочками из корпуса фары. Если необходима замена самой фары, то откручиваем оставшиеся болты крепления фары к раме автомобиля и вынимаем ее.

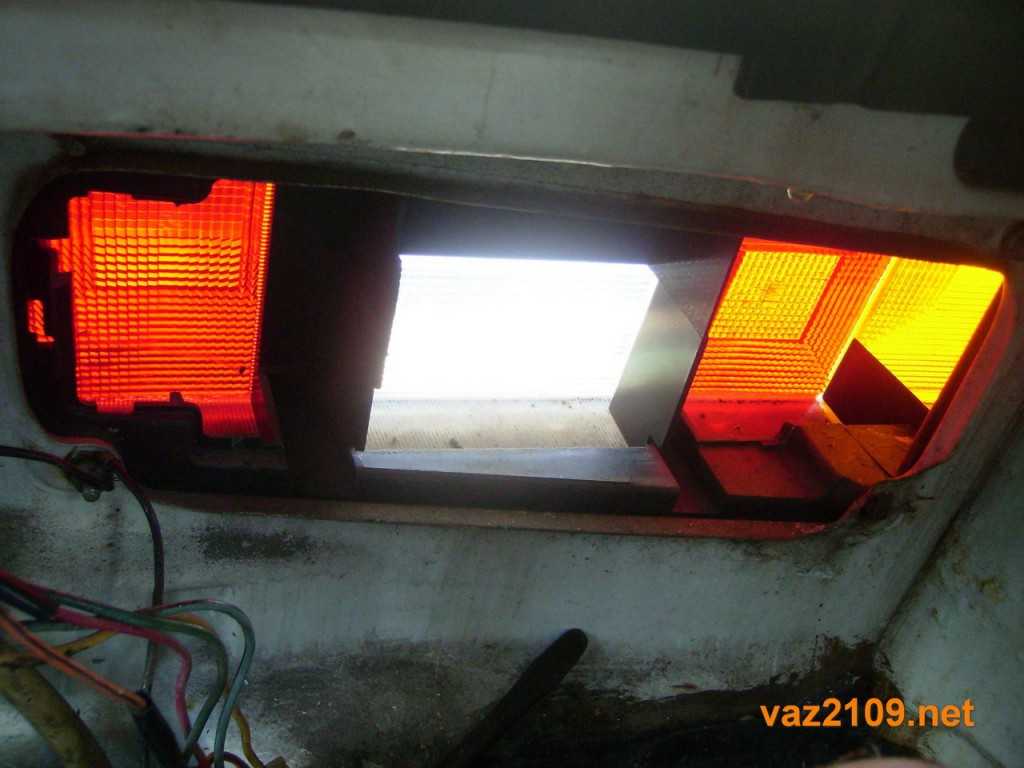

Корпус фонаря Ваз 2108, Ваз 2109, Ваз 21099

Есть один важный момент, который многие владельцы Ваз 2108, Ваз 2109, Ваз 21099 не знают. Это задний противотуманный фонарь. Включается он кнопочкой между кнопкой аварийной сигнализации и обогревом заднего стекла. Работать задний противотуманный фонарь будет только если: 1) Включено зажигание. 2) Включен ближний свет фар. 3) Нажата кнопка включения фонаря. Лампа противотуманного фонаря Ваз 2108, Ваз 2109, Ваз 21099 — единственная, которая имеет отражатель внутри фары. Благодаря этому отражателю свечение фонаря становится более ярким.

Включен габарит Ваз 2108, Ваз 2109, Ваз 21099

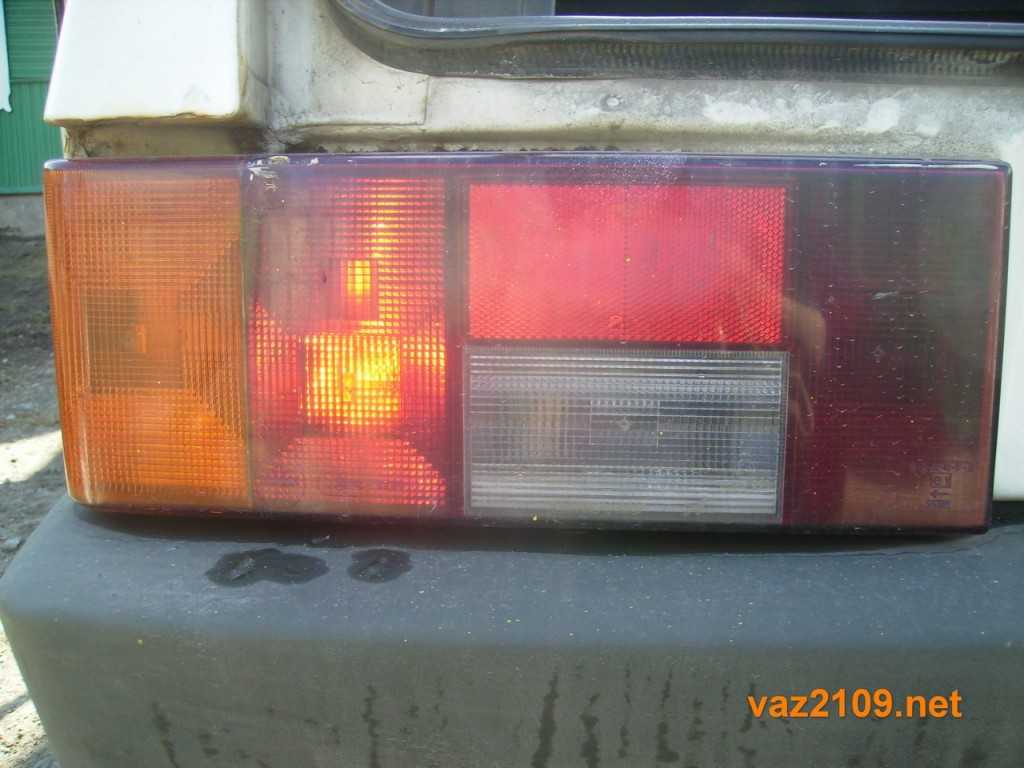

Включен задний противотуманный фонарь Ваз 2108, Ваз 2109, Ваз 21099

Мощности лампочек заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099: Габариты 5 Ватт Противотуманный фонарь 21 Ватт Задний ход 21 Ватт Стоп сигнал 21 Ватт Поворотник 21 Ватт

Процесс замены

Задние фары прикрепляются к кузову авто ВАЗ 21099, 2108 или 2109 при помощи 4 гаек. Для демонтажа системы освещения вам понадобится:

Алгоритм работы таков:

Чтобы добраться до гаек, снимите багажную обшивку модели 21099 в соответствующем месте (если обшивка установлена).
Отсоедините штекер питания, который прикрепляется к плате.
Отворачивайте 4 гайки при помощи ключа.
При откручивании последней гайки держите заднюю фару снаружи, чтобы предотвратить ее падение и разбивание.
После демонтажа всех 4 гаек вынимайте фонарь.

Не забывайте при установке новой фары сзади модели 21099 подсоединить проводку на «массу», которая крепится к одной из шпилек.
