Задние фонари на Ваз 2108, 2109, 21099
Функционирование задних фонарей любого автомобиля по причине обеспечения безопасности на дороге является необходимым. Эти устройства сзади машины выполняют осветительную и информационную функцию (предупреждают участников дорожного движения о движении авто).
На ВАЗе 21099 и других моделях фонари включаются в автоматическом режиме во время переключения передачи и движения автомобиля назад.
- освещение заднего хода;
- габаритное освещение;
- стоп-сигналы;
- поворотники;
- аварийную сигнализацию.

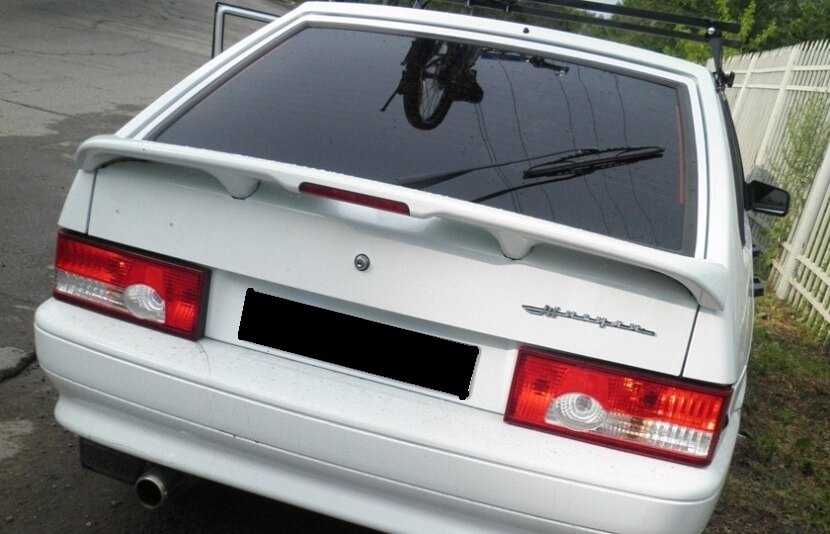

Фары заднего вида для ВАЗ 21099
Строение осветительных устройств таково:
- корпус, выполненный преимущественно из пластика (в некоторых случаях — из стекла);
- ламподержатель;
- защелка для удерживания проводов;
- рассеиватель световых лучей для равномерного освещения дорожного покрытия. Клеится к корпусу изделия сзади, так что при поломке нуждается в замене вместе с корпусом.

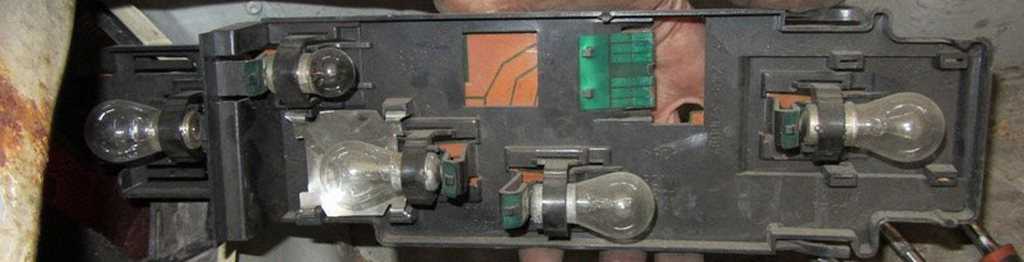

Устройство задней фары на ВАЗ 2109-2108 и 21099
В ВАЗ 2108 или 2109 сзади могут устанавливаться следующие виды задних фонарей:
- лампы накаливания. Недорогие, но относительно быстро выходят из строя и не являются достаточно яркими. Такие лампы горят желтым светом, который при неблагоприятных погодных условиях не слишком виден;
- галогенные лампочки. Считаются более современными и долговечными, так как из их колбы откачивается воздух, и закачивается инертный газ. В продаже есть модели с цоколями Н1 и Н3;
- светодиоды. Горят холодным белым светом, служат в несколько раз дольше ламп накаливания. Реализуются лентами и сегодня часто заменяют морально устаревшие лампы накаливания.

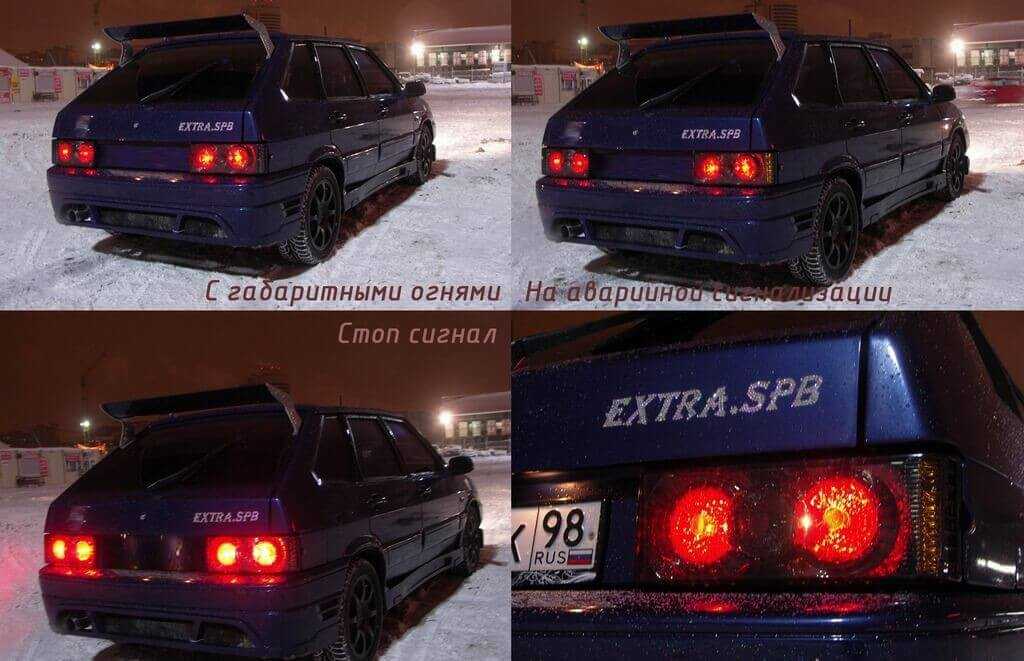

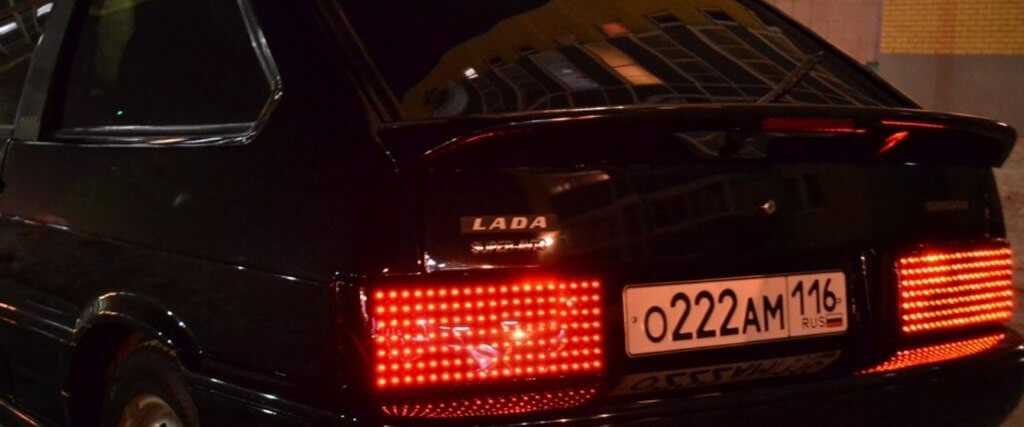

Светодиодные задние фары на Ваз 2108
Дополнительное освещение
Красиво оформить салон светодиодами, сделать оригинальным автомобиль, можно и на простых моделях машин. У Ваз 21209 и Ваз 21093, освещение салона часто дополняется подсветкой ног. При открывании двери мощности лампочек БСК недостаточно, чтобы осветить водительское место в районе расположения ног. Центральный плафон дает рассеянный свет, но руль и передняя панель создают тень. Любой случайно упавший предмет создаст неудобства при посадке в темное время.
Исходя из расположения проводки, плюс удобнее всего подключать от прикуривателя. Минус берется от БСК в месте отвода на плафон салона на двери водителя. Тогда подсветка будет включаться при открывании передней левой двери. Плафон направленного света можно поместить возле пола в любом месте и создать дополнительный свет для любого пассажира в момент посадки.
Более сложный вариант, когда подключение полностью завязано на освещении салона. В этом случае минусовый провод прокладывается от плафона освещения салона, и подсветка ног работает и режиме принудительного включения потолочной лампы.
Современные LED-лампочки позволяют создавать различные варианты светового тюнинга салона. Можно сделать разноцветными показатели на приборах или создать подсветку панели в любом месте соединения. Пассажиры будут поражены, когда вы включите множество точечных ламп в потолочной обивке. Слабые источники света за счет большого количества обеспечат хорошую видимость внутри машины.
При создании необычного освещения, надо иметь определенные знания и навыки в монтаже электрических схем постоянного тока. Подсоединяться к системе проводки удобнее всего от развязки под обшивкой слева от ног водителя перед дверью.
К списку статей
Внимание
Любая инструкция по работе с электрическими приборами гласит, что начинать ремонт надо с отключения питания. Отсоедините аккумулятор, обесточьте сеть. Небольшое напряжение в схеме освещения не опасно для жизни, но при случайном замыкании вы можете получить серьезный удар током. На видео можно найти любые операции по ремонту и профилактике, но они предполагают, что вы знаете правила обращения с электрическим оборудованием.
Неисправная лампочка
Самая распространенная причина выхода из строя светильников в салоне. Снимите лампочку и проверьте ее на тестере или другим способом. Если она горит, то ищите причину поломки дальше, демонтируя светильник. При сборке плафона можно поставить старую лампу, только она прослужила уже достаточно долго, и ее ресурс вычерпан, поэтому лучше замените ее сразу, тогда не придется в скором времени снова снимать рассеиватель.
Предохранители
Проверить работу предохранителей просто. Провод идет через освещение салона на стопы, поэтому достаточно убедиться, что при нажатии на тормоз загораются сигналы на задних фонарях. Если контакта нет, то коробка расположена под капотом справа и на ней имеется схема, указывающая на расположение каждого предохранителя. Открутите болтики и снимите крышку. Замена займет несколько секунд. На всякий случай, в запасе надо иметь предохранитель 7,5А, поскольку при любом замыкании освещения салона и багажника, габаритов и поворотов сгорает именно он.
Нарушены соединения
Если у Ваз 2109 не горит освещение в салоне, то причиной могут быть плохие контакты. Например, при принудительном включении общее освещение салона включается, а при открывании двери нет. Снимите рассеиватель и подогните медную пластину, к которой идет тонкий штырек от провода двери.
В большинстве случаев этого мало и полоска меди не будет замыкать надежно контакт. Тогда намотайте тоненькую проволочку в месте прикосновения к штырьку, или подложите резиновое кольцо под пластинку. Это обеспечит надежный контакт. Обязательно отключите питание.
Перебит провод
Демонтировав плафон, проверьте с помощью тестера целостность проводов. Эта поломка требует сложного ремонта, поэтому своими руками вам не справиться. Обращайтесь в специализированные салоны. Цена на услуги часто соответствует качеству работ, экономить не стоит
Обращайте внимание при выборе СТО на гарантию, которую мастера дают на свою работу и заключение договора.
Если вы уверенны в своих силах, то в интернете имеются фото электрической схемы автомобиля, поскольку в технической документации вы ее не найдете.
Подсветка двери
При посадке в машину включается подсветка двери вместе с потолочным плафоном. Если этого не происходит, то неисправность у них одна. Минусовый провод идет на потолочный светильник через светодиод БСК. При разрыве проводов, сгоревших предохранителях, и несрабатывании контактных выключателей, салон может не освещаться. В этом случае начинать надо не с демонтажа лампочки освещения салона, а проверки контактов и проводов, которые идут к подсветке двери.
Когда лампочки БСК работают нормально, а тестирование показало на плафоне обрыв минусового провода, то это произошло только на промежутке от двери к плафону. Такую поломку можете устранить самостоятельно, поскольку требуется замена всего одной жилы, без нарушения схемы. Сначала убедитесь в работе контактов, зачистите их. Протестируйте сам провод. Не забывайте обесточивать систему.
При замене любого провода, подбирайте такой же цвет изоляционного покрытия. Это поможет вам или автоэлектрикам СТО быстро разобраться в случае серьезной поломки.
Окислены контакты
Контакты требуют постоянного внимания и периодической очистки от налета грязи и образования пленки химических соединений при взаимодействии с кислородом. Быстрее всего окисляются места соединения различных металлов. Медь устойчива к образованию окисной пленки, поэтому длительное время может работать без профилактики.
Демонтаж освещения
Рассеиватель держится на основании корпуса на пружинной защелке. Конец плоской отвертки заведите под плафон по центру и слегка надавите, отводя фиксатор. После этого потяните вниз и снимите стеклянную крышку со светильника. Необходимо позаботиться о сохранении внешнего вида деталей светильника. Опытные специалисты рекомендуют кусочек ткани или бумаги положить на торец рассеивателя в месте работы с отверткой.
Лампочку можно снимать и проверять. Дальнейший демонтаж производится с помощью крестообразной отвертки, откручиваются болты, которые держат пластину и крепят основание плафона к потолку.
Четыре провода, которые вы отсоедините, должны иметь маркировку. Два из них масса, и обязательные «+» и «-». Отсоединяя провода, промаркируйте их, чтобы при сборке не возникло проблем. Если новая лампочка горит, дальше можно не разбирать.
Плафон направленного света снимается аналогично, поддевается плоской отверткой и вынимается из гнезда в потолочной обшивке. Затем сделайте пометки на проводах и отсоедините их. Первоначально все контакты промаркированы при сборке на заводе, но зачастую в условиях работы в тесном и плохо освещенном салоне пометки плохо видно.
Пояснения схемы и конструкции
ВНИМАНИЕ: есть новая версия этого устройства!
Блок-фары. Для замены лампы головного света поверните кожух против часовой стрелки до упора и снимите его. Снимите колодку 1 (рис. 7.38), отожмите пружинные защелки 2 и выньте лампу 3.
При замене ламп фар работайте в перчатках, чтобы на стекле лампы не осталось жировых следов от пальцев. Если такие следы на лампе имеются, то удалите их спиртом. Это необходимо по той причине, что в фарах применяются галогенные лампы, у которых колба нагревается до высоких температур, и жировые следы приведут к потемнению колбы и быстрому выходу лампы из строя.
Чтобы заменить лампу габаритного света в фаре, выньте из оптического элемента патрон 4 в сборе с лампой, аккуратно нажмите на лампу, поверните ее против часовой стрелки и выньте из патрона.
Для замены лампы переднего указателя поворота снимите колодку с патрона, поверните патрон в сборе с лампой против часовой стрелки и выньте его из гнезда.
Боковые указатели поворота. Заменяйте перегоревшую лампу, вынув из фонаря патрон в сборе с лампой.
Плафон. Чтобы заменить лампу в плафоне освещения салона, аккуратно по центру с боков нажмите на рассеиваетель и снимите его.
Задний фонарь. Лампы заменяйте со стороны багажного отделения, для чего снимите защитные кожухи, отожмите фиксаторы крепления основания и выньте основание в сборе с лампами.
Фонари освещения номерного знака. Для замены лампы выньте фонарь из гнезда, в котором он удерживается пружинными защелками.
