Замена кулисы на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Кулиса — она отвечает за переключение передач в автомобиле, стоит она под днищем автомобиля и выходит в салон, на конце кулисы (На её штоке) надевается чехол который в народе ещё называют чехол ручки КПП, за данный чехол вы еще берётесь при переключении передач на автомобиле.

Примечание! Для замены кулисы на автомобиле десятого семейства, вам нужно будет запастись: Набором гаечных ключей, а так же удлинителем с накидной головкой и отвёрткой!

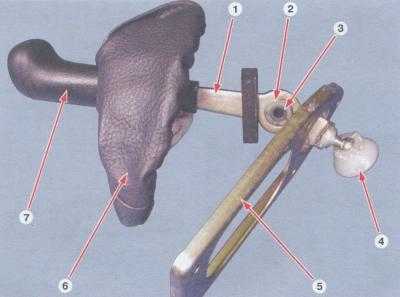

Где находится кулиса? Как уже было сказано ранее она спрятана под чехлом (Указан стрелкой), поэтому чтобы добраться до неё вам нужно будет сперва поддеть в передней части ногтями чехол и после чего снять его с кулисы и тогда у вас будет к ней практически полный доступ, а практически потому что остальная часть кулисы находится под днищем автомобиля.

Когда нужно менять кулису? Многие люди в самый последний момент думают про кулису, потому что при неправильной регулировки или же износе кулисы с автомобилем происходят такие вещи, что первое что приходит в голову так это неисправность коробки, но всё же давайте разберём эти вещи которые будут вам говорить о том что кулиса не правильно отрегулирована или же требует уже своей замены, во-первых кулиса может перестать включать первую передачу, а так же за исключением всех остальных кроме первой может ещё и пятая не включаться и последний признак который тоже указывает на неисправность кулисы, так это когда вы садитесь в автомобиль, включаете первую передачу и тут даёте газу чтобы красиво с места сорваться, но вместо того что бы ваш автомобиль начал ехать вперёд он неожиданно едет назад в припаркованную сзади машину, конечно не желаю вам оказаться в такой ситуации ну суть такова, что при неисправности или же при неправильной регулировки кулисы, после включения первой передачи запросто может включится задняя и вы не ожидая этого поедете назад.

Замена подушки кулисы переключения передач на автомобилях Ваз-2110, Ваз-2111, Ваз-2112

Запчасти. Здесь выбор очевиден. Рекомендую остановить свой выбор на обойме шаровой опоры кулисы переключения передач автомобилей Ваз 2110-2112 — БРТ (Балаково). Как говорится, качество, проверенное временем. Фотография 2.

Перечень инструмента, который Вам понадобится для замены подушки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112: накидной и торцовый ключ на 13, комбинированный ключ на 10, пассатижи, плоская отвертка и маленькая трещотка с насадкой под крест (фото 3 и 4). Необходимость трещотки с насадкой будет показана немного позже. И сразу, следует, определиться с местом проведения работы. Желательно, замену подушки проводить на смотровой яме, эстокаде или подъемнике. Почему, желательно? Потому что, эту работу можно проделать и «с земли», но поверьте, это займет больше времени и сил. И удовольствие это будет еще то.

И так, в бой! Приступаем к самостоятельной замене подушки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112:

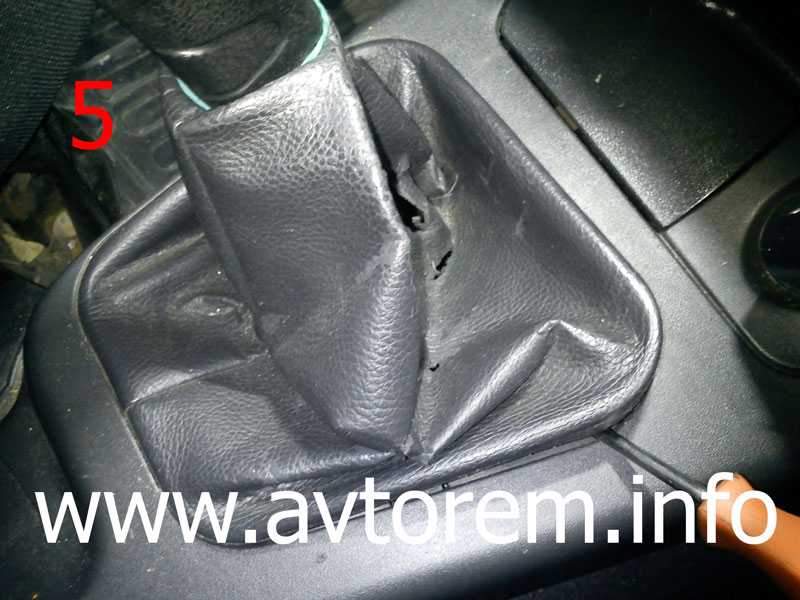

Начнем работу в салоне автомобиля. Отверткой поддеваем рамку декоративного чехла кулисы переключения передач (фото 5). Тянем ручку рычага вверх и снимаем ее вместе с чехлом.

Готово. Остальную сборку проводим в обратной последовательности. Работа по замене подушки-бабочки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112 закончена. Надеюсь, успешно)))

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Советы профи

Кулиса КПП один из наиважнейших элементов и требует периодической регулировки и тщательного ухода, поэтому не брезгуйте лишний раз уделить ей внимание. Замена или регулировка кулисы не нуждается в определенных навыках, вся процедура у вас отнимет максимум минут 40, но при этом вы существенно сэкономите на услугах специалиста с СТО

Замена или регулировка кулисы не нуждается в определенных навыках, вся процедура у вас отнимет максимум минут 40, но при этом вы существенно сэкономите на услугах специалиста с СТО.

При демонтаже старой кулисы не бойтесь повредить хомут, он одноразовый и требует замены.

При замене или ремонте кулисы стоит тщательно осмотреть все узлы. Если обнаружились следы износа, например, резинового массива, то стоит заменить всю втулку полностью.

При регулировке кулисы КПП обращайте внимание на износ карданчика. Если он износился — меняйте незамедлительно

https://youtube.com/watch?v=4E5QvJcfEf4

Ремонт или замена

Прежде чем решить, что является необходимостью – ремонт, регулировка или замена кулисы, ее придется разобрать.

1. Снять кожух на ручке переключателя передач;
2. Машину нужно установить на домкрат или на эстакаду (яму);
3. Снять переднюю консоль, которая крепится на болты;
4. Снять кулису, открутив 6 болтов.

Во время этой процедуры внимательно осматривайте все детали. Непременно нужно отогнуть пыльник, осмотреть, в каком состоянии опора, карданчик, сальник.

Возможно, понадобится использовать рем. комплект, а возможно, нужен и более сложный ремонт.

Если деформирована втулка, ей нужна замена. Если карданчик имеет люфт, а также при изношенности отверстия оси рычага, необходима полная замена кулисы, и рем. комплект уже явно не поможет.

Бывает, что в дребезжании при переключении скорости виновна подушка кулисы. Замена подушки – операция несложная, но может быть полезной.

Регулировка

Необходимо все-таки включить первую передачу и заехать на эстакаду. Естественно, поставить машину на ручник, под колеса подложить противооткаты. Первую передачу не выключать!

Снизу отыскать хомут, фиксирующий кулису и ослабить его. Вернувшись в машину, нужно сместить рычаг влево, насколько сможете. Двигать рычаг назад или вперед нельзя, кулиса может соскочить.

Снова возвратиться под машину и затянуть хомут. Иногда достаточно сместить кулису относительно карданчика на несколько миллиметров, и КПП будет снова работать отлично, переключения скоростей будут происходить как нужно.

Многие автовладельцы ВАЗ 2110, приобретя даже совершенно новую машину, стремятся изменить кулису. Это может сделать ее более удобной, но только в том случае, если все сделать аккуратно.

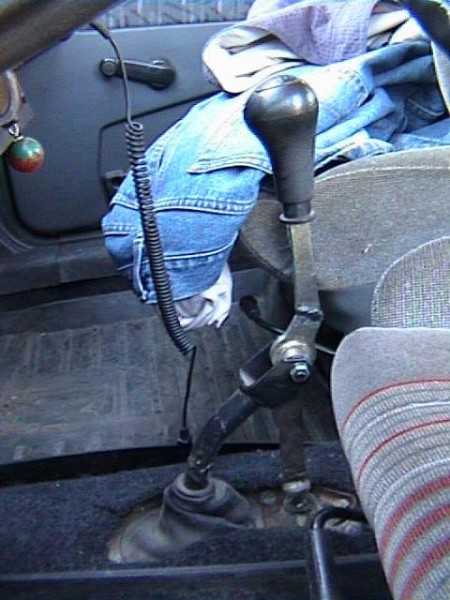

Дело в том, что короткоходная кулиса – это, по сути – самоделка, доработка. Если у вас короткоходная кулиса, то КПП меньше изнашивается, и в целом для передач это неплохо – они четче включаются.

Для того чтобы короткоходная кулиса заменила штатную, ее не обязательно полностью снимать. Достаточно, чтобы шаровая опора была разобрана с внешней стороны. Необходимо разжать металлическое кольцо опоры и развести пластмассовые лапки, чтобы вышел шар.

Далее нужно отсоединить тягу от опоры и приварить к тяге небольшой кусок трубы, а также кусочек прочного листового металла. Не забудьте приподнять вверх шарнир, имеющий крючок, чтобы не допустить ошибочного включения передач.

Хотя короткоходная кулиса и требует большего усилия на включение, зато повышается плавность и четкость включения передач. Но, в принципе, выбирать, какая для него лучше – короткоходная или штатная – право каждого владельца ВАЗ 2110.

Регулировка кулисы

Замена кулисы ваз 2110

Многие владельцы отечественного автомобиля Ваз 2110 путают неправильно отрегулированную кулису не только с ее выходом из строя, но и с поломкой самой КПП. Прежде, чем приступить к замене кулисы. хотелось бы остановиться на таком этапе работ, как регулировка или проверка кулисы. Итак:

• Стоит отметить, что регулировка кулисы должна быть проведена при снятии коробки или даже замене карданчика или даже в том случае, когда ослабли хомуты, держащие кулису, или же когда она сама провернулась на шарнире. Естественно, сразу же приступать к ее замене не стоит.
• Первый симптом болезни кулисы – это когда вместо первой передачи включается неожиданно задняя. Бывает и так, что первая и пятая передачи не включаются ни в какую. Интересно, но в такой момент к самому рычагу никаких претензий нет. Он стоит, как вкопанный, строго вертикально.

Примечание. Порой достаточно бывает сместить кулису относительно карданчика на один миллиметр, чтобы коробка продолжала радовать водителя своим четким переключением.

Для регулировки кулисы и ее проверки на исправность достаточно заехать на первой скорости на эстакаду (эту скорость нужно постараться включить, даже если КПП упирается). Делаем следующее:

на эстакаде глушим двигатель;
оставляем включенной первую передачу;
ставим под колеса автомобиля противооткатные упоры (меры предосторожности соблюдать нужно всегда);
находим под автомобилем хомут, который фиксирует кулису к шарниру;
его ослабляем;
возвращаемся в салон машины;
здесь рычаг кулисы подводим до упора влево, но никак не вперед или назад (кулиса может соскочить с места и тогда придется все начинать сначала);
возвращаемся под автомобиль;
затягиваем вновь хомут;
проверяем работу коробки.

Инструкция по замене кулисы на ВАЗ-2110

Если регулировка детали не дала положительных результатов, остается только одно – заняться заменой детали или попробовать воскресить ее с помощью ремонта, но в последнем случае потребуется помощь знающих ремонтников.

Замена кулисы ВАЗ-2110 выглядит таким образом:

1. Заранее подготовьте нужный инструмент, чтобы после не пришлось отвлекаться от работы. Что понадобится в обязательном порядке:

• отвертка;
• бокорезы;
• набор гаечных ключей.

Без ремкомплекта, предназначенного специально для ВАЗ-2110, справиться вам тоже не удастся.

1. Теперь, когда все находится под рукой, откройте капот и найдите гайку, соединяющую между собой тягу коробки передач и наконечник ручки.
2. Извлеките из гайки специальный защитный чехол, стяните стяжную муфту.
3. Сядьте обратно в автомобиль и достаньте рамку, подходящую к рычагу, который управляет коробкой. Фиксаторы могут мешать проделать эту работу, но избавляться от них нельзя, потратьте немного времени, и все получится.
4. Выверните чехол наизнанку.
5. Воспользовавшись острым ножиком, разрежьте хомут для фиксации и снимите чехол. Ничего страшного, если не удалось избежать повреждения целостности хомута. Он одноразовый, поэтому хомут все равно придется заменить на новый.
6. Избавьтесь от облицовочной составляющей тоннеля на полу.
7. Отключите от ручки коробки передач фиксирующую деталь оси.
8. Вытащите ручку коробки передач, для этого потяните рычаг вверх.
9. Задвиньте внутрь рычага втулку, отвечающую за направленность детали.
10. Достаньте 4 крепежных болта, удерживающих направляющую втулку.
11. Снимите корпус и извлеките вал.
12. Теперь посмотрите на узлы. Если есть следы износа резиновой части, втулка ремонту не подлежит, ее нужно заменить. Если сильно изношено отверстие, находящееся под осью ручки или заметен невооруженным глазом люфт, кулису пора менять.
13. Возвратите все детали на прежнее место и отрегулируйте работу КПП.

Видео, как заменить кулису на ВАЗ-2110:

Ремонт рычага переключения передач

Рычаг переключения передач является важным элементом механической коробки передач, так как предназначен для ручного управления переключением скоростей в процессе управления транспортным средством. С неисправным рычагом начинать или продолжать дальнейшее движение невозможно. Основными причинами поломки рычага являются его механическое повреждение от неправильного использования. В любом случае если потребовался ремонт, то нужно знать, как это сделать правильно. Мы ремонтировали автомобиль ВАЗ 2110, на других моделях автоваза процедура похожая.

Перед началом разборки и ремонта необходимо для удобства его проведения снять облицовку пола — его нижнюю и верхнюю части.

Существует несколько способов подрегулировать кулису КПП, вы можете выбрать наиболее удобный для себя:

Регулируем по задней скорости. Самый простой и потому часто используемый способ регулировки. Может быть использован самостоятельно даже автолюбителем без особых навыков технического обслуживания автомобиля.

Следует слегка ослабить хомут, расположив рычаг переключения скоростей в удобном для вас положении. После этого затягиваем хомут и проверяем работоспособность кулисы. Регулируем по 1-й скорости.

Если первый вариант не дал должного результата, пробуем второй. Здесь придётся ослаблять хомут кулисы после того, как включена первая скорость. Привод кулисы нужно проворачивать против часовой, вплоть до контакта рычага переключения скоростей с пластиковым стопором. После этого хомут затягивается, а результат проверяется на практике.

Этот способ также достаточно простой и позволяет провести регулировку практически при полном отсутствии и знаний о технических составляющих автомобиля, а также умений и навыков, связанных с проведением таких работ. Регулируем на нейтральном положении.

Как правило, этот способ применяется в случаях, когда пластиковый ограничитель у рычага переключения передач по той или иной причине отсутствует (например, был сломан или снят).

Этот способ требует наибольшего мастерства, поскольку придётся заранее рассчитать глубину выноса кулисы на карданный вал. Если расчёт был неверен, операцию придётся проводить неоднократно. Определить же неверность расчёта можно на слух – в этом случае рычаг начинает дребезжать, что и неприятно, и опасно для автомобиля , водителя и пассажиров.

Если все три способа перепробованы, а желанного эффекта не дали, вероятнее всего, проблема более глубока и требует вмешательства мастера, либо даже замены кулисы. К слову, если на перспективу вы планируете проводить эти регулировки самостоятельно, следует подобрать СТО, на котором работы проводятся в присутствии клиента. если будете внимательно следить за работой мастера, сможете многому научиться и впоследствии регулировать кулису коробки переключения передач без особого труда и практически без временнЫх затрат.

Регулировка

Регулировку кулисы следует производить в нескольких случаях:

• после демонтажа коробки передач;
• когда произведена замена кардана или ослабли фиксирующие хомуты;
• если произошло проворачивание кулисы на шарнире.

Разумеется, это также будет целесообразно, если вы зафиксировали признаки неисправности элемента, которые описаны в предыдущем пункте.

Что приготовить?

Перед тем как приступить к ремонту, подготовьте заранее:

• гаечный ключ для ослабления хомута;
• противооткатные упоры или кирпичи.

Поэтапная инструкция

Для выполнения ремонта, то есть регулировки вам нужно произвести следующие действия:

1. Для начала загоните ваш ВАЗ 2110 в гараж с ямой или на эстакаду.
2. Подставьте под автомобиль кирпичи или специальные противооткатные упоры. Включите ручной тормоз.
3. Залезьте под днище автомобиля и найдите хомут, при помощи которого крепятся кулиса и шарнир.
4. При помощи гаечного ключа ослабьте хомут.
5. Затем сядьте на водительское место и включите заднюю скорость. Помните о том, что рычаг должен находиться в крайнем левом положении. Поэтому выставьте его так, как вы считаете он должен находиться в идеале во время включения задней передачи. Желательно эту работу производить с помощником, чтобы он удерживал рычаг коробки в таком положении, как вы его выставили.
6. Теперь опять залезьте под днище авто и крепко зафиксируйте хомут в данном положении.

На это регулировка устройства закончена. Совершите контрольную поездку и проверьте работу агрегата. При необходимости повторите все действия заново.

Появление звука, люфта и скрипа

Замена подушки кулисы

Если говорить в целом, то появление звука в кулисе свидетельствует либо об износе, либо об изначальном низком качестве подушки и оба варианта по существу равносильны, так как выход лишь один – замена подушки кулисы ваз 2110. Многие автомобили ВАЗ в силу особенностей строения конструкции имеют зачастую опору, мягко говоря не высокого качества. Этот факт становится очевидным, когда автомобиль едет не по ровной поверхности. Звук насколько ощутим, что становится заметным даже водителю, который находится в относительной звуковой изоляции.

Замена подушки кулисы на ваз 2110

Коварность стуков заключается в их иррадиации на кузов, а не редко они даже доносятся непосредственно до самого салона. В данном же случае ручка КПП настолько сильно дребезжит, что приятного в этом мало. Распространение звука и пути разрешения проблемы, это отдельная техническая глава. Данная статья же посвящена подушке кулисы, которая создаёт множество ненужных технических проблем, в том числе ухудшение включения передач.

Зачем в ВАЗ-2110 нужна кулиса

Кулиса находится в коробке передач (КПП), которая, в свою очередь, необходима, чтобы изменять скорость движения машины и обозначать направление, например, задний ход или передний. Кулиса позволяет также выключить силовой узел и полностью остановить ВАЗ-2110.

Теперь о том, для чего нужен узел. Он создан для передачи вращательных движений, начиная от коленчатого вала и завершая ходовой частью автомобиля. Чтобы включилась передача хотя бы на минимуме, шестеренке малой окружности следует зацепиться на ведущем валу с большой звездой вала, являющегося ведомым. С помощью рычага, расположенного на коробке передач, осуществляется переключение подвижных деталей с ползунами, а значит, и изменение скорости движения ВАЗ-2110.

Коробка передач не может работать исправно, если имеются нарушения функций кулисы. Для чего кулиса встроена в КПП? Она отвечает за одновременное движение ползунов и случайное движение 2-х передач в одно и то же время.

Если кулиса настроена и отрегулирована неверно или старая деталь не подлежит ремонту, тогда работоспособность коробки передач будет очень сильно страдать.

Замена сальника штока кулисы

От нормального состояния сальника зависит, не «исчезает» ли масло из КПП, поэтому если вы заметили масляные пятна на асфальте после стоянки, то следует задуматься: или это сальник, или масляный фильтр.

Поэтому после проверки фильтра наступает очередь сальника. Неисправность сальника ВАЗ 2110 также можно заподозрить, ели при переключении передач слышен хруст.

Замену сальника возможно произвести только на яме, эстакаде или другом приспособлении, позволяющем проникнуть под машину:

Первым делом обращаем внимание на резиновый пыльник. Если из КПП ВАЗ 2110 убегает масло через сальник, то весь пыльник будет в его каплях;
Отгибаем пыльник и отсоединяем карданчик, получая доступ к манжете;
Демонтируем карданчик от рычага, а затем и от кулисы;
Сняв карданчик, добираемся до сальника;
С помощью шила и крючка снимаем манжету на КПП;
Теперь необходимо запрессовать новый сальник

У народных умельцев его установка обычно происходит с помощью пробки от пластиковой бутылки;
Если замена прошла успешно, все возвращаем на место, устанавливаем пыльник, и можно считать этот мелкий ремонт завершенным.

Помните, что любой ремонт кулисы не будет успешным, если ее регулировка выполнена неправильно. Лучше всего, если настройка производится с ассистентом, поскольку самому на ВАЗ 2110 это сделать проблематично.

Частые поломки кулисы

Поломка кулисы в ВАЗ-2110 сопровождается такими основными признаками:

1. Неисправность люфта рычага коробки передач означает, что деталь починить невозможно, только заменить.
2. Если слышится звон в кулисе, тогда, возможно, в ВАЗ-2110 встроена деталь с заводским браком. Иногда звон появляется уже после проведения ремонтных работ, оставлять машину в таком состоянии нельзя, в допущенных ошибках придется разобраться и исправить.
3. Если водитель замечает, что скорость включается некачественно, используйте один из следующих вариантов решения проблемы – попробуйте отремонтировать кулису, а может, лучше сразу заменить ее.
4. Когда вместо первой скорости включается задняя, дело абсолютно не в кулисе, с настоящей причиной поломки еще придется определиться.
5. Во время движения машины рычаг коробки очень сильно вибрирует? Значит, внутри шарниров ручки коробки передач присутствует существенный люфт.

Замена и ремонт кулисы

Замена и ремонт кулисы

Если не удалось улучшить работу коробки передач. значит все дело в кулисе, которая вышла из строя. Потребуется ее замена или ремонт. Кроме вышеописанного признака, когда не переключаются нормально передачи, проблемным симптомом испорченной кулисы может выступать вибрация рычага переключателя.

Примечание. Если наблюдается вибрация рычага переключения, значит речь идет о повышенном люфте в шарнирах рычага, которые нужно отремонтировать.

Кулиса и ее разбор

Вооружаемся необходимым инструментарием:

• открываем капот автомобиля;
• находим гайку болта, отвечающего за клеммное соединение наконечника рычага и тяги переключения передач;
• снимаем с нее стяжную муфту, а также защитный чехол;
• возвращаемся в салон автомобиля;
• извлекаем рамку чехла рычага, который управляет КПП (нужно извлечь чехол, несмотря на усилие фиксаторов, удерживающих его);

Замена кулисы кпп ваз 2110

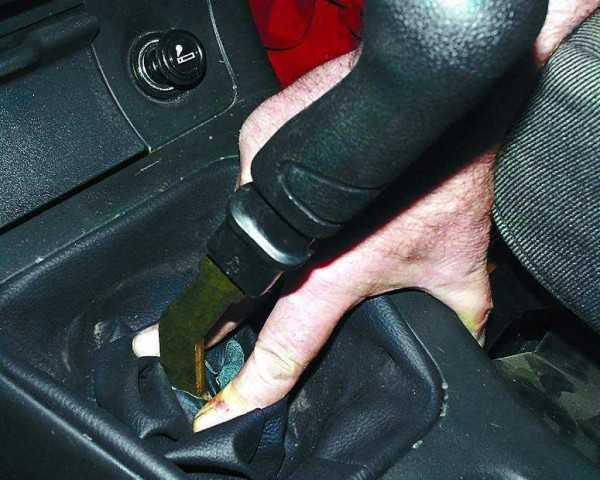

• чехол рычага нужно вывернуть наизнанку;
• берем нож или бокорез, которым разрезаем хомут, фиксирующий чехол;
• снимаем чехол с рычага.

Примечание. Хомут, фиксирующий чехол рычага переключения передач – это одноразовый вариант. Поэтому разрезать его не жалко, а при установке следует поставить новый.

• снимаем облицовку тоннеля пола в салоне (переднюю часть);
• фиксатор оси отстегиваем от рычага;
• снимаем ось рычага, извлекая ее из отверстий кулисы и рычага;
• теперь рычаг переключения передач легко выйдет, если потянуть его вверх;
• пришло время протолкнуть отверткой внутрь корпуса рычага направляющую втулку (следует продвигать ее вдоль по валу);

Замена кулисы кпп на ваз 2110

• теперь находим четыре болта, фиксирующие корпус рычага к кузову;
• выворачиваем их;
• снимаем корпус;
• извлекаем вал;
• направляющая втулка демонтируется с вала.

Замена кулисы на кпп ваз 2110

Примечание. Все снятые детали тщательно осматриваем. Если изношено, к примеру, отверстие направляющей втулки или ее резиновый массив подвергся деформации, втулка вся заменяется в сборе. Также, если наблюдается люфт в шарнирах или сильно изношено отверстие под ось рычага, меняется уже вся кулиса.

• детали устанавливаем обратно;
• привод переключения передач подвергаем регулировке.

Узнать более подробно о замене кулисы своими руками поможет соответствующее видео. Рекомендуется также изучить фото – материалы. Пошаговая инструкция, представленная выше, это шанс неплохо сэкономить на ремонте, цена которого в СТО растет с каждым днем.

Так же на нашем ресурсе Вы можете узнать о замене сальника кулисы .
