Замена крестовины ваз 2107

Снятие карданного вала

Как бы то ни было, но на яме или подъемнике работа выполняется намного быстрее, чем на ровной поверхности, поэтому выбор места для проведения ремонта очевиден. Зафиксируйте заднее колесо, чтобы машина не скатилась, поставьте ее на ручник. Теперь можно приступать к демонтажу, так как поменять крестовины можно только при условии частичной или полной разборки механизма. Снимать детали необходимо в такой последовательности.

• Открутить четыре болта в месте соединения кардана с редуктором.
• Выкрутить две гайки, которыми подвесной подшипник крепится к днищу.
• Аккуратно, постукивая по задней части карданного вала деревянным молотком, выбить со шлицев вал. Он выйдет с эластичной муфты, которая останется на коробке. Ее снимать не нужно, если она не подлежит замене.

При сборке необходимо учесть одну особенность. Если вы будете устанавливать этот же карданный вал, перед демонтажем пометьте его расположение. На ВАЗ 2107 замена кардана случается достаточно редко, поэтому сделайте метки на соединении:

• с задним редуктором,
• с эластичной муфтой,
• двух половин карданного вала.

Если вал поставить не так, как он стоял изначально, вы получите массу неприятных ощущений: гудение, вибрации в салоне. Поэтому лучше сделать эти три метки и не переживать во время дальнейшей сборки узла.

Как заменить подшипник карданного вала?

Для того, чтобы поменять подшипник карданного вала достаточно выбить старый подшипник, предварительно сняв стопорное кольцо. И не спеша забить новый подшипник на свое место.

Каталожный номер подшипника опоры карданного вала

1. 1)180505
2. 2)62205

«Когда будете выбирать крестовину карданного вала, лучше отдать предпочтение крестовине «ВАЗ»»

1. 1)Купить крестовину карданного вала;
2. 2)Купить стопорные кольца.

Прежде чем купить крестовину карданного вала, следует пройти два этапа, первый — выбрать крестовину карданного вала и проверить крестовину карданного вала.

Расписать информацию о том, как купить крестовину карданного вала я решил из-за частых запросов в интернете о томКакие лучшие производители крестовин? Какие крестовины качественные? Как купить качественную крестовину карданного вала? Как определить брак крестовин карданного вала?

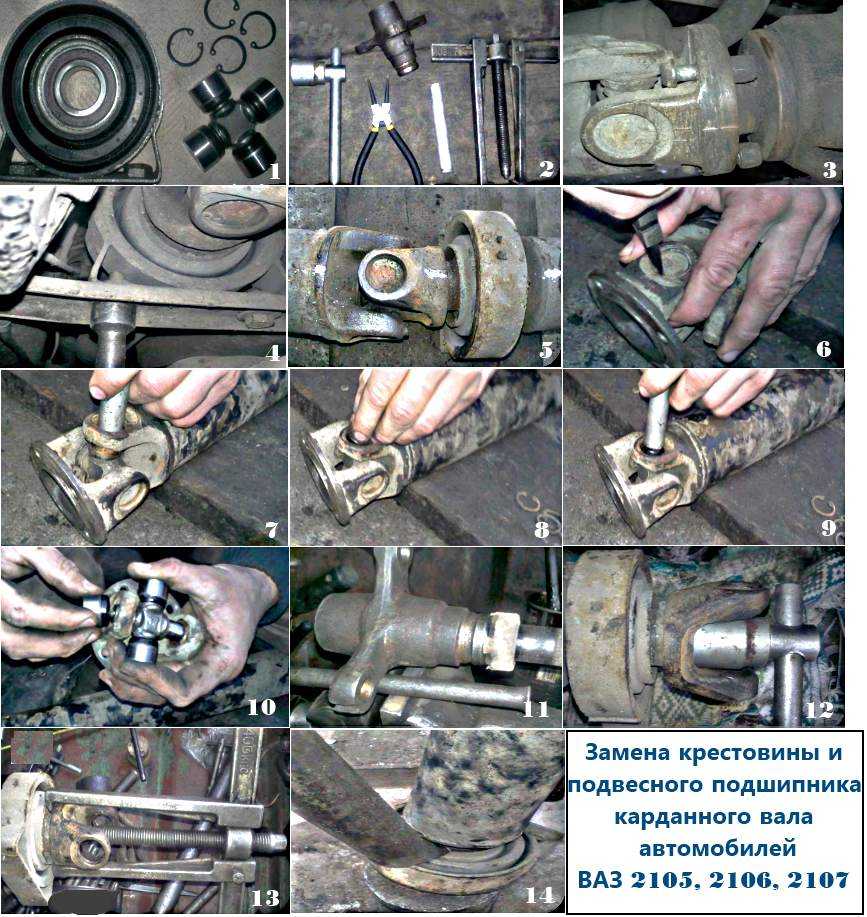

Давайте рассмотрим список надежных и не дорогих крестовин на автомобиль ВАЗ 2106, ВАЗ 2105, ВАЗ 2107, ВАЗ 2101, ВАЗ 2102, ВАЗ 2104, ВАЗ 2103 (рис. 1).

1)Крестовина карданного вала GKN – крестовина немецкого производства, отличается хорошим качеством и достаточно недорогой ценой. Такую крестовину советую ставить на более новые карданы, так как при установке крестовины на уставший кардан, крестовина также быстро износится.

2)Крестовина карданного вала АвтоВАЗ – производится в России в городе Тольятти. Отличается отличным качеством и ценой. Я бы купил крестовину от АвтоВаза

3)Крестовина карданного вала ВолгаАвтоПром – тоже хорошие крестовины, но следует обращать внимание при покупке, и уделять время проверке крестовины карданного вала

Проверка крестовины карданного вала

Проверить крестовину карданного вала можно с помощью обычного зеркала. Положите зеркало на поверхность стола, а сверху положите крестовину. Возьмите крестовину карданного вала за концы и покачайте, проверяйте, нет ли люфта. Если при проверке крестовины с помощью зеркала наблюдаются небольшие люфты и стуки, то такую крестовину также можно установить, но будет наблюдаться незначительная вибрация, что не очень приятно.

Инструмент для замены крестовины и подвесного подшипника карданного вала ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 (рис.2).

1. 1)Рожковые и торцевые ключи на 12, 13, 27.
2. Наставка на молоток в медном исполнении.
3. Для снятия стопорных колец воспользуйтесь пассатижами.
4. Фланец и съемник.

1. Завозим свой автомобиль на смотровую яму.
2. Поднимите заднее колесо с помощью домкрата.
3. Снимите карданный вал с автомобиля (открутите 2 болта крепления подвесного подшипника карданного вала ключом на 13, и открутите гайки крепления кардана к хвостовику). (При снятии карданного вала обязательно ставьте метки мелом (рис.5),как были установлены детали для удобства обратной сборки) (рис.3,4).
4. Заменить крестовину (снять стопорные кольца с помощью пассатижей (рис.6), выбить и снять чашку крестовины (рис.7,8,9).

Как установить крестовину карданного вала на место?

Снять две чашки крестовины, заправить крестовину в проушины. Надеть чашку (рис.10).Установить стопорное кольцо, и надеваем ее (рис. 11).

1. Шлицевой конец карданного вала вставить в фланец муфты (рис.12).
2. Открутить гайку крепления вилки карданного шарнира к валу (рис.13).
3. Стянуть вилку шарнира (рис.14).
4. Снять подшипник карданного вала с помощью съемника (или сбить с вала) (рис.15).
5. Собрать в обратной последовательности по установленным меткам.

Сборка крестовины ВАЗ 2107

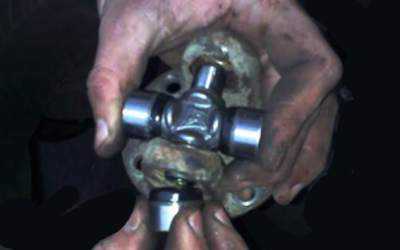

Приступаем к установке новой запчасти для этого с крестовины с двух противоположных сторон снимаем игольчатые подшипники.

Так же обратите особое внимание есть ли в подшипниках смазка если нет то можно немного положить. Смазка для крестовин кардана, как правило идет специальная («Фиол-2У»)

Если вы приобрели крестовину с тавотницей или как ее еще называют пресс-масленка то можно произвести смазку и после установки с помочь специального шприца.

Вставляем саму крестовину в проушины карданного вала, после чего чашечки подшипника аккуратно вставляем, что бы не высыпались иголочки подшипника.

Вставив подшипник его нужно посадить на свое место, так что бы можно было вставить стопорное колечко. Проделываем все тоже самое с разных сторон.

После того, как сборка крестовины ВАЗ 2107 завершена приступаем к  установке карданного вала на автомобиль и хорошенько затягиваем болты, на этом замена крестовины ВАЗ 2107 закончена, а даже точнее говоря и весь ремонт можно считать завершенным.

Замена крестовины кардана

Их может быть несколько:

• деформация или разрушение крестовин;
• вибрация при движении на скорости;
• необычная работа автомобиля в области карданного вала.

Извлечь стаканы довольно просто, потребуется ударный инструмент — деревянный молоток или бронзовая увесистая втулка (бронза мягкая и не оставляет на тяжелом металле следов). Держа в одной руке вал, необходимо наносить резкие удары в районе крестовины.

Начните собирать с места соединения половинок кардана, сначала установите эту крестовину. Разместите крестообразную ось в центре, поставьте один стакан и аккуратно установите ось в него. Затем разместите противоположный стакан. Старайтесь сильно не ударять, а лишь легко постукивать, иначе игольчатые подшипники могут разлететься в разные стороны.

Аналогично ставится крестовина и на задней части, в месте крепления кардана с фланцем. Будьте внимательны, когда устанавливаете стопорные кольца. Если в канавку не станет хотя бы одно кольцо, крестовина выйдет из стакана, из-за чего нарушится центровка и соединение.

Как проверить крестовину кардана в домашних условиях?

Первым признаком неисправности будет поклацывание, не очень сильный стук при старте и переключении передач в районе расположения моста.

И для того что бы проверить крестовину необходимо загнать авто на эстакаду или яму для осмотра. Руками нужно попытаться, как бы скрутить вал в противоположные стороны, так же покачать вверх вниз.

И если вы ощущаете люфт, даже если он небольшой, можно с точностью сказать, что замена крестовины ВАЗ 2107 просто необходима, то есть данный узел нужно ремонтировать. К тому же если вы ездили при такой неисправности достаточно долго, то так же в добавок мог выйти из строя подвесной подшипник. А это уже более сложный ремонт.

Заранее нужно позаботится о покупке новых запчастей, нужно обратить внимание на страну изготовителя, китайские детали лучше не брать. Лучше взять Вазовские детали, они достаточно надежны да и при установке не возникнет ни каких проблем

Так же советуем ознакомится с материалами сайта такими, как замена передних амортизаторов ВАЗ 2107.

Так же не забудьте взять новые карданные болты и стопорные колечки, так как старые могут сломаться и деформироваться при разборке.

Если будите брать подвесной подшипник, проверьте его прямо в магазине, он должен вращается с легким усилием, но свободно, не должно быть не каких рывков и заеданий. Если есть какие-то сомнения, такую деталь лучше не покупать.

Замена крестовины ВАЗ 2107 делится на следующие этапы:

Итак, первое, что необходимо перед демантажом карданного вала, это нанести метки на деталях, делается это при помощи молотка и зубила, нужно это для того, чтобы потом при обратной сборке установить их на соответствующие места.

Если вы этого не сделаете, возможны следующие неисправности вибрация и биение при движении, такое конечно бывает не всегда, но все же встречаются, а самостоятельно устранить причину, потом будет довольно сложно.

Теперь можно приступить к снятию карданного вала, для этого отворачиваем две гаечки на тринадцать, которыми крепится подвесной к кузову авто.

После чего нужно отвернуть заднюю часть кардана, которая крепится к хвостовику редуктора на четыре болтика.

Дальше приступаем к снятию крестовин, для этого щеткой по металлу хорошенько все зачищаем. Берем специальные щипцы для снятия стопорных колец и снимаем их фото 1.

Если таковых не имеется, поддеваем отверткой кольцо и пассатижами выдергиваем его, даже если оно погнется, ничего страшного все равно будем ставить новое.

После чего как все кольца извлечены, приступаем к выбиванию стаканчиков крестовины. Для этого нам понадобится молоток и выколотка или какая нибудь оправка соответствующего диаметра.

Если весь этот процесс будет проходить на полу, то подкладываем что нибудь под проушину кардана, что бы при выбивании нижняя чашка крестовины, а правильно он называется игольчатый подшипник, не уперся в пол.

Теперь берем выколотку и наставляем на верхний подшипник и бьем по нему молотком, нижний за счет этого вылетит вниз, так же проделываем с разных сторон фото 2.

После того как все разобрали хорошо зачищаем посадочные места под стопорные кольца, что бы потом не было не каких проблем с их установкой.

Когда надо менять подвесной подшипник ВАЗ 2107

Подшипник карданного вала имеет стандартную для подшипников качения конструкцию: две втулки разного диаметра с расположенной между ними обоймой шариков. Внешняя обойма подшипника кардана оборудована креплением для подвески к днищу автомобиля. Отсюда и название подшипника – «подвесной».

Для предохранения смазки и шариков от воздействия внешней среды внутренняя полость подшипника закрывается вставкой. В случае повреждения или выхода из строя защитной вставки процесс износа подшипника ускоряется, поэтому ее состояние необходимо периодически контролировать.

Функциями подвесного подшипника являются:

• Снижение уровня вибрации кардана.
• Обеспечение поворота кардана без дополнительных нагрузок и отклонений от заданной оси вращения.

Первый признак износа подвесного подшипника – резкий стук, возникающий при начале движения или переключении скоростей. Вместо (или после) стука возможно появление вибрации (или биения) кардана, которая хорошо ощущается через пол и сиденья автомобиля.

Иногда посторонние звуки появляются лишь при разгоне до определенной скорости. Это указывает на нецентрированное вращение кардана. Последствия вибрации являются причиной повышенного ресурса редуктора заднего моста и вторичного вала КПП. Чтобы предотвратить шумы и вибрацию в подвесном подшипнике, необходимо вовремя диагностировать его состояние и осуществлять замену при необходимости.
