Ревизия системы подогрева салона
При обнаружении проблем с системой подогрева салона автомобиля не стоит паниковать и спешить в СТО. Наиболее часто причиной неполадок становится кран отопителя. Он может «прикипеть» или «закиснуть» (фото 2). В этом случае проблематично открывать или закрывать кран. Однако это нестрашно, и быстрый ремонт не требуется.
Большими неприятностями грозит протечка крана печки. Если обнаружилось, что количество антифриза в расширительном бачке уменьшилось, то «виноват» в этом не только моторный отсек. Обязательно должна быть проверена печка. Эту поломку необходимо устранять быстро, иначе в салон попадет антифриз, а отмыть от него ковролин и устранить неприятный запах — большая проблема.
Чтобы окончательно убедиться, что причина всех неприятностей — это кран отопителя, нужно осмотреть его и проверить пол в автомобиле, приподняв ковролин.
При неисправности печки в первую очередь проверьте кран отопителя
Если поверхность пола мокрая, то протечка действительно существует и нужна срочная замена крана печки. Прежде всего, необходимо купить новый краник. Известны три разновидности: стандартный, шаровый и керамический. Каждый имеет свои плюсы и минусы. Выбор всегда остается за владельцем автомобиля.
Следует отметить, что ремонт печки ВАЗ 2114 не должен ограничиваться только заменой крана отопителя. Замене подлежат также патрубки, которые соединяют кран и радиатор печки. От длительной эксплуатации они становятся менее эластичными и могут стать причиной протечки антифриза.
Заводской (штатный), шаровой или керамический кран, какой лучше?
Среди автовладельцев на различных форумах постоянно возникают дискуссии по поводу какой кран отопителя лучше. Чаще всего баталии разворачиваются между двумя вариантами: шаровой или керамический. Практически никто не сомневается в том, что штатный кран на основе резиновой мембраны не надежен, чаще других дает течь, «заедает» и особенно подвержен закислению. В доказательство к этому — изображения выше, где причина замены — заклинивший кран и течь жидкости.
Шаровой или керамический?

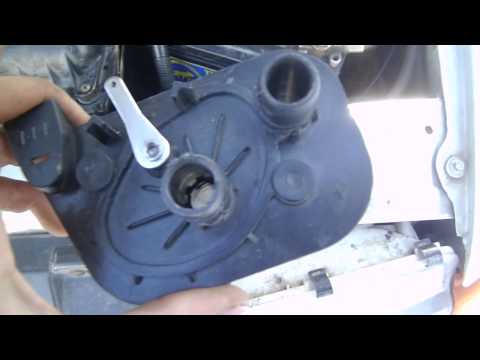

Мы рекомендуем приобрести керамический кран. Корпус у такого крана обычный, но запорный элемент состоит из двух керамических пластин с прорезями, которые поворачиваются одна относительно другой.
Керамический кран отопителя
Шаровой кран в принципе тоже неплохой, несомненный плюс такого крана — бОльшая пропускная способность по сравнению с керамическим (в открытом состоянии проходное отверстие равно внутреннему диаметру трубы). При низкой температуре это особенно ощутимо, но вероятность закиснуть у шарового крана выше, чем у керамического.
Модификация отопительной системы

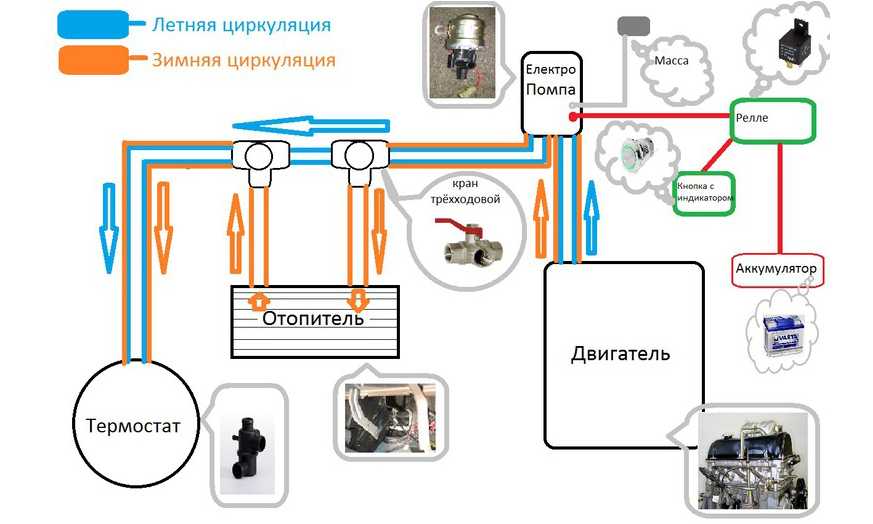

Одно из спорных решений — перенос крана отопления под капот и замена на обычный хозяйственный. Прежде, чем вы осмелитесь воспользоваться этим ноу-хау, следует взвесить все «за» и «против». Из преимуществ такого действия — вам не надо беспокоиться о течи в салон. В целом эксплуатационный срок деталей увеличивается, но чтобы открывать-закрывать кран, нужно бегать к капоту или лезть в ноги и крутить вентиль. Либо же в летнее время ездить с закрытой заслонкой потока воздуха в слон.
И все же, возможно, вы из тех, для кого это будет оптимальное решение, которое поможет вам не заморачиваться с ремонтом крана печки. Для наглядности снятия и модернизации смотрите видеоинструкции:
Как снять кран отопителя ВАЗ
Замена крана на водопроводный и перенос его под капот
Порядок установки новой детали
Из-за того, что радиатор печки находится выше двигателя, часть охлаждающей жидкости при опорожнении из него не вытекает. И уж тем более он полон, когда старый кран заклинил в закрытом состоянии. Так что перед разборкой узла надо запастись полиэтиленовым пакетом без отверстий: его удобно подставлять в места с ограниченным доступом.
Разборка и снятие крана ведутся в таком порядке:
- Со стороны подкапотного пространства нужно ослабить хомуты патрубков, ведущих в салон, а затем следует снять их со штуцеров.
- Открутить саморезы, удерживающие уплотнительную прокладку (ключ на 8), и снять ее.
- Со стороны салона Нивы нужно добраться до крана и отсоединить тягу, открутив зажимной болт (ключ на 7). Подставить полиэтиленовый пакет для сбора оставшегося антифриза.
- Ослабить болты крепления крана к печке (ключ на 10), открутить их и вытащить деталь вместе с металлическим патрубком. Если радиатор отопителя медный, старого образца, то вместо болтов будут гайки.
- Отделить металлический патрубок от старого краника, открутив 2 гайки (ключ на 10). Снять с него крепление для тяги.
На новый элемент необходимо установить крепление тяги и патрубок, используя свежие прокладки, покрытые герметиком. Затем кран монтируется на место и производится обратная сборка узла.
Пользуясь моментом, не помешает проверить герметичность присоединения второго патрубка к радиатору и при необходимости поменять там прокладки. Также рекомендуется поставить на шланги новые хомуты.
Чтобы избежать воздушных пробок при заполнении системы жидкостью, нужно ее заливать медленно, пока антифриз не потечет из патрубка подогрева карбюратора. При этом кран отопителя должен быть открыт.
Что поставить взамен
Прежде чем торопиться в магазин за новой деталью, стоит сначала разобрать узел и убедиться, что во всех бедах виноват именно краник. Нередко бывает, что протекает место уплотнения между ним и радиатором отопителя, где стоят резиновые прокладки. Они раскисают и начинают пропускать охлаждающую жидкость. Причиной заклинивания может стать тяга, присоединенная к элементу.
Некоторые владельцы ВАЗ-21213 предпочитают для надежности ставить обычный сантехнический кран диаметром 15 мм (DN 15), соединив его с печкой гибкими патрубками. Вариант надежный, поскольку водопроводная арматура долговечнее автомобильной детали. Но тогда лучше забыть об удобном управлении, потому что придется каждый раз нырять под вещевой ящик со стороны переднего пассажира, чтобы открыть или закрыть вентиль. Еще его ставят со стороны двигателя, под капотом, в результате — те же «удобства».
Зачем нужно менять краник
В автомобилях Нива, как и в классических моделях Жигулей, управление интенсивностью нагрева салона осуществляется с помощью специального крана. Он установлен на подающем патрубке с охлаждающей жидкостью, идущем к радиатору отопителя. Кран печки сделан таким образом, чтобы открывать и перекрывать поток всего за пол-оборота штока. Благодаря этому краником можно управлять с помощью тяги, присоединенной к рычажку на центральной консоли.
В действительности кран отопителя никто не использует в качестве регулятора, чаще его применяют для отсечения печки от двигателя Нивы на летний период. Тут и возникают следующие проблемы:
- краник заклинивает в одном положении, закрыть его невозможно;
- после теплого периода кран закисает и не желает открываться;
- деталь начинает протекать в любое время года.
Если на лето не перекрыть поток жидкости, то в салоне ВАЗ-21213 станет очень жарко. Это в Шевроле Ниве кран отсутствует как слабое звено, а печка греется постоянно. Конструкция обычной Нивы на это не рассчитана и проблему нужно как-то решать.
Та же ситуация и в остальных двух случаях, причем из-за протечки внутри машины будут скапливаться вредные пары антифриза. Поскольку конструкция крана отопителя не предусматривает его ремонта, то деталь нужно только менять.
Определение неисправности вентилятора печки
Печка в Нива Шевроле включается с салона. Регулятор располагается на торпедо. Он имеет четыре положения. Три из них предназначены для переключения работы обогревателя в разных режимах мощности. Четвёртый служит для включения электромоторчика.
Когда поставить регулятор в положение «1», то звук мотора не будет слышен, если он вышел из строя. Также его работу следует проверить во всех остальных положениях. Если он не будет работать, то его придётся заменить.
Основные причины неполадок:
- Нет питания от аккумулятора.
- Повреждён кабель подачи питания к вентилятору.
- Вышел из строя предохранитель.
- Предварительное сопротивление неисправно. В таком варианте вентилятор не будет работать только в некоторых положениях.
- Не включено зажигание.
- Срок службы вентилятора закончился. Требуется его полная замена.
Как заменить кран на ВАЗ 2101-2107 «классика», «Волга», «Нива», «Ока» (порядок работ)
Операции по замене крана отопителя на различных автомобилях очень схожи и отличаются в основном необходимостью в демонтаже некоторых деталей для осуществления доступа к вышедшему из строя крану.
Далее будет подробно рассмотрена замена крана на автомобилях ВАЗ 2101-07 «классика».
По инструкции, перед тем как приступить к снятию патрубков, необходимо слить жидкость из системы охлаждения двигателя. Эту операцию можно опустить, учитывая тот факт, что радиатор печки и патрубки находятся выше уровня основного радиатора. При этом следует учесть, что какая-то часть охлаждающей жидкости все равно вытечет, поэтому необходимо иметь под рукой небольшую емкость.
Отверткой ослабляем затяжку хомутов и снимаем шланги с труб радиатора отопителя. Не забудьте подставить емкость для слива вытекающей из патрубков охлаждающей жидкости под шланги.

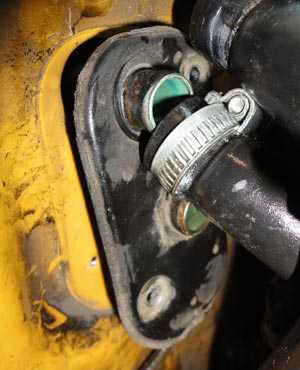

Ключом на «8» отворачиваем два самореза и снимаем уплотнитель с труб радиатора.
В салоне машины снимаем полку панели приборов. Для удобства снимаем корпус вещевого ящика. На ВАЗ 2104, 2107 с панелью приборов с боковыми воздуховодами, необходимо также демонтировать воздухопровод, отвернув гайку на «10» и поддев шлицевой отверткой защелки по периметру.

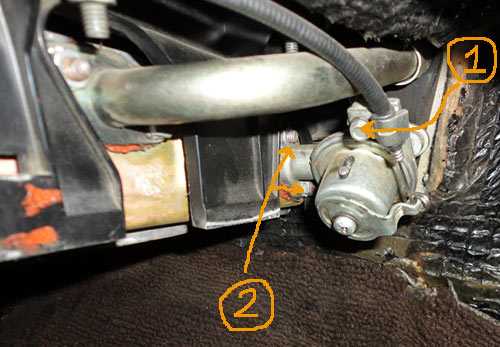

Ключом на «7» ослабляем затяжку винта и отсоединяем тягу привода крана печки (1).
Снятие крана печки
Ключом на «10» отворачиваем две гайки крепления крана к радиатору отопителя (2) и снимаем кран отопителя вместе с впускной трубой и резиновой прокладкой.
Ключом на «10» отворачиваем две гайки и отсоединяем от крана впускной патрубок с прокладкой
Обратите внимание на профиль прокладки
Снимаем и переставляем на новый кран скобу крепления тяги привода.
Устанавливаем новый кран с новыми прокладками в порядке, обратном снятию. Для «перестраховки» наносим герметик на поверхность состыковки крана и радиатора, а также крана и трубы впускного патрубка.
Установка нового крана отопителя
Заполняем жидкостью систему охлаждения двигателя (при полном сливе) или доливаем часть жидкости, которая вытекла из патрубков и радиатора при замене, и убеждаемся в герметичности соединения крана с радиатором отопителя и впускным патрубком.
Неисправности крана отопителя ВАЗ 2107
Основная причина неисправности крана отопителя — износ сальников и прокладок. Результатом является падение уровня антифриза в системе охлаждения и перегрев двигателя.
Утечку антифриза из крана отопителя можно обнаружить по появлению капель или лужи в салоне в районе ног пассажира. Также утечка проявляется в конденсации антифриза на окнах в виде маслянистой субстанции. Последнего не происходит, если в систему охлаждения залита вода вместо антифриза
Тогда стоит обратить внимание на другой признак утечки ОЖ — падение ее уровня в расширительном бачке
При утечке охлаждающей жидкости в районе крана отопителя необходимо попробовать затянуть болты и проверить плотность крепления. Если утечка не прекращается, необходима замена или ремонт крана отопителя ВАЗ 2107.
Примечание: антифриз содержит вредные для здоровья компоненты, поэтому его утечку необходимо устранять как можно быстрее.
Краник печки ВАЗ 2107 может засориться и перестать переключаться. Эта неисправность устраняется путем прочистки или замены краника. Еще невозможно переключить кран, когда от него отстыковался управляющий тросик. Проблема легко устраняется: тросик необходимо поставить на место и зафиксировать.
Определить, почему не переключается кран отопителя, просто:
- если слетел тросик — регулировочный рычаг передвигается легко, не встречая сопротивления;
- если засорился и заклинил кран — рычаг начинает очень туго перемещаться, клинить.
Ремонт крана отопителя ВАЗ 2107 состоит лишь в его очистке в случае засорения. В иных случаях его необходимо менять.
Вот несколько советов по крану печки:
