Замена крана отопителя lada 2114 (ваз 2114)

Течет радиатор отопителя

Выше было сказано, что одной из причин появления антифриза в салоне машины, может быть вытекание из радиатора печки.

Важно. Обнаружив, что антифриз подтекает в салон вашего автомобиля, ни в коем случае не оставляйте ремонт на потом

Потому что этиленгликоль, входящий в состав большинства антифризов очень ядовит. И дышать парами этого агрессивного химического вещества опасно для здоровья.

Ниже вы узнаете, как заменить протекающий радиатор печки. В первую очередь, конечно, необходимо слить антифриз. Затем устраиваетесь удобно в салоне и начинаете разбирать переднюю панель: бардачок, консоли, боковинки. Выкручиваете все шурупчики и винтики. Чтобы их не растерять, соберите их на магнит, или в небольшую пластмассовую чашку. Под заглушкой на консоли щитка есть один скрытый саморез, так что будьте внимательнее.

Когда снимите все панели и откроется доступ к радиатору печки, ослабьте хомуты на патрубках, освободите их, но не забывайте подставлять под шланги кружку, или иную посуду, чтобы не залить остатками антифриза салон. Теперь вам предстоит снятие печки ВАЗ 2114, а точнее, отопительного радиатора. Сборка производится с точностью наоборот. Устанавливаете на место новый радиатор. Бывалые водители рекомендуют смазывать штуцеры мылом, чтобы легче надевались резиновые патрубки. Хомуты для них рекомендуется устанавливать новые, приобретая их вместе с радиатором. Также в обратном порядке устанавливаете панель, бардачок и другие детали

Монтируя панель, обязательно обратите внимание, чтобы центральные стойки были прикреплены к кузову. Установите и закрепите тросики, проверьте их регулировку, убедитесь, что заслонка и краник функционируют исправно

Заливая тосол, проверьте, чтобы не образовалось воздушных пробок. Для этого снимите один из шлангов, ведущих к дроссельной заслонке, и выпустите воздух. Шланг снова закрепите на свое место.

Не забудьте про воздушную пробку при замене тосола

Если вы все сделали правильно, то утечек антифриза больше не будет, и в салоне станет тепло и комфортно.

Нюансы сборки

При установке трос механизма управления лучше сразу соединить с рычагом заслонки, и только после этого краник устанавливать в моторный щит. Это упростит сборку. При замене краника все хомуты заменяем, а места соединения патрубков со штуцерами промазываем термостойким герметиком.

После сборки и заполнения системы охлаждения антифризом (доливки) проверяем все места соединения на наличие течей. Часто в радиаторе отопителя образуются воздушные пробки, которые необходимо выгнать, иначе печка работать не будет. Не лишним будет первое время после замены проверять места соединения патрубков с краником на течи.

Напоследок отметим, что часто причиной неисправности крана печки является заклинивание заслонки. Чтобы этого не произошло и узел прослужил как можно дольше, пользуйтесь краном в периоды, когда он менее всего используется – открывайте и закрывайте его, чтобы заслонка не прикипела. Этих мер вполне достаточно, чтобы сохранить подвижность запорной части крана.

Категория: ВАЗ2114

Кран печки на ВАЗ 2114, предусмотрен для ограничения или полного перекрытия охлаждающей жидкости в малом контуре системы охлаждения. Этот кран частенько является причиной неправильной работы отопителя (печки). Исправность и техническое состояние крана зависит от качества охлаждающей жидкости в системе, а также от условий эксплуатации.

В этой статье разберемся как выполнить замену крана печки ВАЗ 2114 своими руками, перечислим инструмент и материалы для работы, а также расскажем о выборе крана и причинах поломки.

Какой кран купить?

В автомагазинах можно увидеть три разновидности кранов:

Обычный заводской
Керамический
Шаровый.

Чем же они отличаются? Обычный заводской кран стоит около ста рублей. Внутри него установлена резиновая мембрана.

Такой кран весьма ненадежен и часто закисает. Его не стоит устанавливать в свою машину.

Керамический кран – самый надежный. Именно поэтому рекомендуется устанавливать его. Корпус такого крана пластиковый, я запорные элементы из керамики.

Стоит учитывать, что пропускная способность керамического краника ниже, чем у шарового. Шаровый краник гораздо надежнее обычного заводского. Вместо резиновой мембраны в нем установлен шарик с дырками.

Причины для замены

Если кран отопителя вышел из строя, его придется заменить. Существуют две основные причины, которые приводят к необходимости проведения подобной процедуры.

Причина	Пояснение
Окисления	Из-за окисления работоспособность крана существенно снижается. Это не самая сложная проблема, но могут возникать трудности при постоянном открытии и закрытии краника. Лучше его заменить сразу
Протечка жидкости охлаждения	Данная неприятность сложнее и может принести больше проблем. Это обусловлено не только вероятностью заливки салона тосолом, который придется вымывать. Утечка ОЖ ведет к перегреву двигателя.

Согласитесь, будет обидно потратить огромные деньги на восстановление или даже замену силового агрегата, если причиной тому станет банальная поломка краника печки.

Чтобы не допустить подобных проблем, настоятельно рекомендуем при первых же признаках выхода из строя данного агрегата предпринимать соответствующие действия по ремонту.

Как определить поломку

Есть несколько способов обнаружить, что с печкой происходит неладное:

Осмотреть узел визуально;
Проверить текущий уровень охлаждающей жидкости, проследить в случае его резкого снижения;
Поднять все коврики внутри салона, определить, нет ли на полу следов от жидкости охлаждения;
Проверить работу радиатора;
Убедиться в целостности патрубков, по которым проходит жидкость.

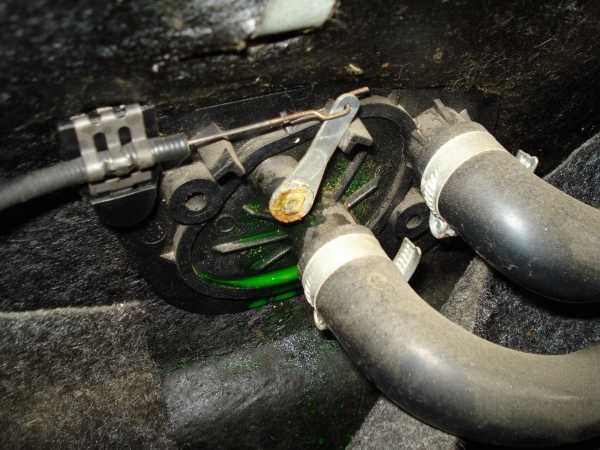

Следы утечки

Если регулятор подачи теплого воздуха, то есть краник, отремонтировать не удается, он не поддается ремонту, тогда обязательно в срочном порядке замените агрегат. Для этого вовсе не обязательно обращаться на станции технического обслуживания. Подобная работа легко осуществляется своими руками.

Выбор

Перед заменой необходимо приобрести новый краник. Сегодня производители предлагают владельцам ВАЗ 2114 на выбор три варианта:

Заводское изделие;
Шаровой краник;
Регулятор, выполненный из керамической пластины.

Каждый из них имеет свои преимущества, недостатки, потому явного фаворита среди представленных вариантов выделить нельзя. Решайте сами, исходя из стоимости и функциональных возможностей агрегата.

НАЗНАЧЕНИЕ И ОСОБЕННОСТИ

Безусловно, краник печки необходим в машине. Он служит для того, чтобы летом в салон автомобиля не дул горячий воздух. Зимой же наоборот – открытый кран печки ВАЗ пропускает горячий антифриз из двигателя в отопительную систему, тем самым дает возможность нагреть радиатор печки. Радиатор в свою очередь является теплообменником и отдает тепло в салон, нагревает воздух для пассажиров.

НЕИСПРАВНОСТИ

К чему приводит нерабочий кран печного отопления:

К течи тосола (антифриза) в салоне автомобиля;
К плохому нагреву воздуха в машине.

Течь охлаждающей жидкости можно определить, если поднять передний пассажирский коврик в салоне и провести рукой по ковролину. Тосол (антифриз) сладкий на вкус и окрашен в яркий цвет (синий, зеленый или красный), распространяет неприятный запах.

РАЗНОВИДНОСТИ И МЕСТОНАХОЖДЕНИЕ

Кран отопителя ВАЗ 2115 (ВАЗ 2113, ВАЗ 2114,2108, 2109, 2110, они одинаковые) находится в салоне выше радиатора печки, но снимается он из моторного отсека – откручиваются две гайки, которые находятся недалеко от приемной трубы глушителя. Чтобы увидеть,где находится краник печки ВАЗ 2114,нужно открыть капот и определить его местонахождение по печным патрубкам, идущим в салон.

Существуют три вида этого нехитрого устройства:

Заводской вариант;
С шариковым механизмом:
С пластмассовым корпусом и керамическим переключателем.

Самый ненадежный первый вариант, но он и самый дешевый. Быстро закисает и начинает течь.Самое досадное то, что такими деталями у нас комплектуются автомобили на заводе. Какой кран отопителя лучше не ставить наВАЗ 2114, так это именно заводской вариант.

Второй тип несколько надежнее, но тоже застывает в одном положении. Плюсом является то, что он уже значительно реже подтекает.

Третий тип, керамический, практически не закипает и не течет, зато стоит значительно дороже и не так хорошо пропускает горячий воздух в салон автомобиля. Но в таком случае пусть будет не так жарко в машине,чем течет печка ВАЗ.

Приблизительная стоимость крана отопителя (печки):

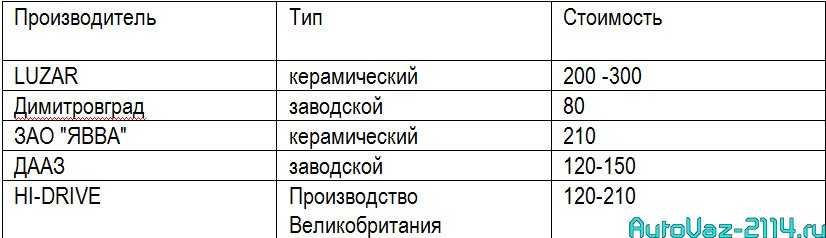

Таблица стоимости и производителей крана печки

Какой лучше кран печки наВАЗ 2114, решает каждый сам для себя, но однозначно не хвалят продукцию фирмы LUZAR, в запасных частях много бракованных деталей. Не самым плохим будет выбор керамического кранчика производителя “ЯВВА” Ульяновского завода запчастей, об этих запасных частях больше положительных отзывов.

Во время покупки детали нужно обратить внимание на то, как работает переключатель положений открытого и закрытого состояния, в целом в этом и заключается проверка работоспособности новой детали. Переводиться краник из одного положения в другое должен относительно легко и без заеданий

В закрытом положении нужно дунуть в отвод – с другой стороны отвода воздух проходить не должен

И важно, чтобы он заслонка доходила до конца положений. Стоит рассмотреть корпус на наличие трещин – деталь недорогая, но лишний раз менять ее довольно хлопотно и неудобно

НЕСТАНДАРТНЫЕ ВАРИАНТЫ

Проблема краника отопителя обсуждается обладателями переднеприводных ВАЗов на многих форумах –кран печки ВАЗ 2114 является проблемным в автомобиле. И многие предлагают разные нестандартные решения:

Вовсе обойтись без крана, соединив через дополнительные штуцеры печные патрубки

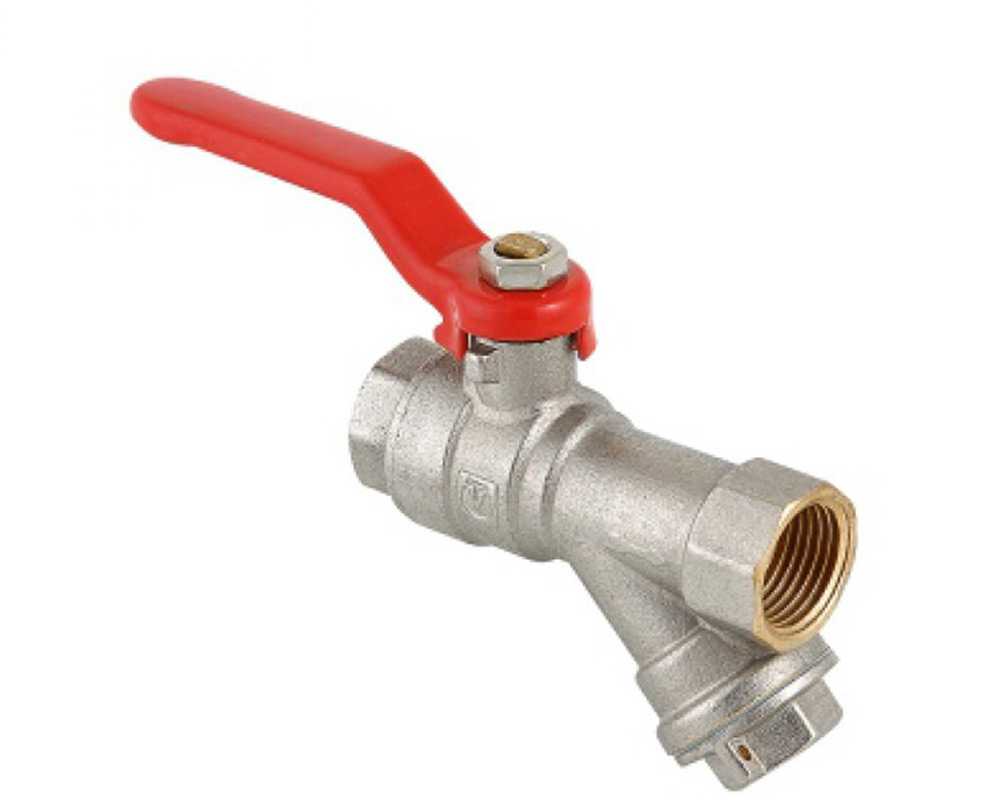

Приспособить надежный латунный сантехнический вентиль или шаровой водопроводный кран. Главное – чтобы диаметр выводов приблизительно совпадал с диаметром шлангов на печке.

Нельзя сказать, что такие решения лишены здравого смысла. По крайней мере, вариант с сантехникой очень надежен, в таком изделии ничего не закипает. Но из салона вентиль не переключишь, а каждый раз залезать под капот неудобно. Если им не часто пользоваться, то можно такое изделие и установить.

НА ДРУГИХ МОДЕЛЯХ

Видимо, конструкция крана оказывается довольно удачной, если его устанавливают на другие модели автомобилей. Но рассматривается только керамический краник «Явва» Ульяновского производства, остальные модели деталей 2108-2115 не зарекомендовали себя с хорошей стороны. В частности, наиболее изобретательные автовладельцы «внедряют» изделие на «Ниву»,ВАЗ-классику. Требуются некоторые доработки (убирается пластмассовая часть, подпиливаются при необходимости металлические патрубки радиатора отопителя).

ПРОДУКЦИЯ LUZAR

Российское представительство компании LUZAR обосновалось в Санкт-Петербурге, концерн производит и реализует алюминиевые радиаторы охлаждения и составные части к ним. Фирма работает с 2003 года, но сама марка родом с Украины,LUZAR расшифровывается как «Луганский авиационный ремзавод».

Замена

Не спешите сразу во всем винить краник. Не редко оказывается, что причиной отсутствия работоспособности отопителя являются поврежденные патрубки. Они соединяют между собой радиатор и отопительное устройство. Потому для начала проверьте их состояние.

Если причина все же в регуляторе, тогда приступайте к замене.

Для работы вам потребуется определенный набор инструментов и материалов:

Хомуты на 18-22 миллиметра;
Охлаждающая жидкость;
Пустая тара объемом минимум 5 литров;
Крестовая отвертка;
Ключи на 10 и 13 миллиметров;
Герметик на силиконовой основе;
Сухая ветошь;
Смотровая яма;
Агрегат для замены.

Демонтаж

Если соблюдать последовательность операций, тогда замена легко будет выполнена вашими собственными руками.

https://youtube.com/watch?v=QxX3tCjapJE

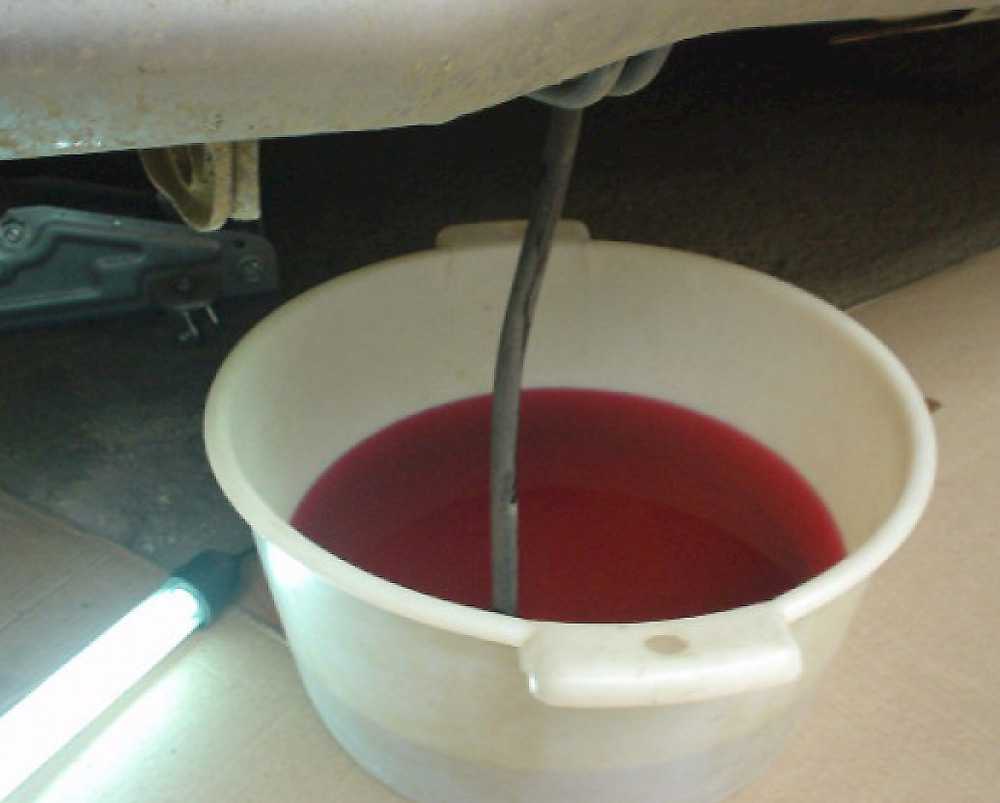

Для начала слейте из бачка охлаждающую жидкость. Для этого открутите пробку на блоке цилиндров и подставьте под отверстие подготовленную тару.
Чтобы снять краник, потребуется демонтировать боковую заслонку торпеды с правой стороны, поскольку искомый объект находится под центральной консолью. Крепится заслонка при помощи пяти болтов.
Дождитесь полного вытекания жидкости, но далеко емкость не отставляйте.
Отыщите патрубки, которые соединены от мотора к регулятору.
Хомуты следует ослабить, после чего вытянуть трубки. Так вы сможете слить остатки жидкости охлаждения.

Ослабляем хомуты

Обязательно смажьте две крепежные шпильки, обработайте их металлической щеткой и тормозной жидкостью. Это необходимо делать для того, чтобы избежать проворачивания гаек при откручивании. Если этот этап проигнорировать, проблем не избежать. Все потому, что краник монтируется на болты, а не шпильки, а шапочки входят в корпус из пластика.

Проблемная шпилька

Крепежные гайки в данном случае самостопорные, с пластмассовыми кольцами. Так что с их откручиванием не редко возникают проблемы.
Демонтировав патрубки, залезайте в салон и с помощью торцевого ключа на 10 миллиметров откручивайте крепежные гайки вашего краника. Если все предварительные мероприятия по обработке гаек прошли аккуратно, с их снятием проблем возникнуть не должно.
Остается извлечь кран, оказав небольшое усилие в сторону пассажира, после чего удить фиксатор и трос, отвечающий за управление печным устройством.

Демонтажные работы

Установка

Монтаж нового краника печки выполняется строго в обратной последовательности. Но здесь есть определенные нюансы.

Отсоедините трос, после чего зафиксируйте кран на кузове;

Трос заранее обязательно закрепляется с помощью крепежного фиксатора, поскольку сделать это при уже установленном регуляторе будет невероятно сложно.

Требования по эксплуатации автомобиля предусматривает обязательное уплотнение фиксаторами пространства между кузовом и краником отопителя. А при монтаже патрубков всегда используйте герметики на силиконовой основе.

Теперь вам остается только закрутить пробку слива охлаждающей жидкости, вернуть обратно слитую ОЖ или заодно заменить ее, запустить мотор и дать ему некоторое время поработать.

Только после этого пробуйте включать печку. Если визуально все выглядит хорошо, утечек нигде нет, и все регулируется нормально, работу вы проделали отлично, а потому можете собой гордиться.

Спустя несколько недель обязательно подтяните новые хомуты.

Нельзя сказать, что подобная процедура по замене краника очень сложная. Ее вполне можно выполнить своими руками, тем самым сэкономив приличную сумму денег.

Загрузка …

Последовательность действий

Автомобиль устанавливается над смотровой ямой, пробка для слива охлаждающей жидкости откручивается, жидкость сливается в подставленную ёмкость.
Капот автомобиля открывается, хомуты на двух патрубках крана отопителя ослабляются крестовой отвёрткой. После этого шланги аккуратно стягиваются с патрубков. Делается это вручную.
Открывается салон автомобиля. С помощью плоской отвёртки и рожкового ключа на 10 откручивается боковая панель (та, что располагается слева от ног пассажира). Открывается доступ к крану отопителя. На его патрубках есть 2 хомута. Винты на них ослабляются крестовой отвёрткой.
Другими концами шланги крана крепятся к радиатору отопителя. Удерживаются они второй парой хомутов. Эти хомуты тоже ослабляются.
После ослабления всех хомутов шланги отсоединяются от патрубков крана и радиатора.
Капот снова открывается, и накидным ключом ослабляются гайки на крепёжных шпильках крана отопителя.
После удаления гаек кран отопителя снимается (делается это из салона).
У крана есть тяга. Это трос, который крепится к крану тонкой стальной скобой. Кран удерживается в левой руке, крепёжная скоба разгибается плоскогубцами, тяга отсоединяется.
Теперь кран отопителя полностью свободен, он извлекается и заменяется новым. После этого производится обратная сборка всех узлов.

Процедура замены

Если вы решили поменять изношенный или сломанный кран печки на своём автомобиле ВАЗ-2114, предварительно подготовьте инструменты:

плоскогубцы;
набор отвёрток (плоские и фигурные);
торцевые ключи на 10 и 13;
накидные ключи на 10 и 13;
ёмкость для слива охлаждающей жидкости;
новый краник.

Важно! Перед началом работ обязательно дайте двигателю остыть. Не работайте с горячим мотором, поскольку антифризом можно обжечься

А также слейте всю жидкость охлаждения в чистую ёмкость, если планируете её заливать обратно.

Замена проводится на эстакаде или в яме. Это объясняется тем, где находятся краники печки ВАЗ-2114. Найти их можно снизу подкапотного пространства под боковой накладкой. Ищите элемент со стороны пассажира (переднего).

Теперь к тому, как поменять элементы. Для смены старого краника на новый нужно выполнить несколько шагов.

Найдите сам краник. Где он находится, вы уже знаете. Крепления и сам краник предварительно почистите, обработайте тормозной жидкостью и дайте постоять немного. Это поможет очистить резьбу, и вам удастся проще открутить крепежи.
Отмыть шпильки можно WD-40, если эта жидкость у вас есть

Обработать крепления важно, поскольку без этого снять проржавевшие болты очень сложно.
Идите пока в салон, снимайте боковую накладку. Вы увидите патрубки, которые идут к крану

На шлангах есть хомуты, которые нужно ослабить и поочерёдно снять шланги. Держите около себя ёмкость, чтобы слить тосол. Когда трубки снимутся, из них польётся охлаждающая жидкость. Будьте готовы.
Если вместе с краном меняются шланги, их предварительно откручивают от радиатора. Если с ними всё хорошо, перед обратной сборкой используйте герметик для увеличения прочности.
WD-40 и тормозная жидкость должны подействовать. Вернитесь под машину, открутите гайки крана ключом на 10.
Идите в салон и попробуйте снять кран в сторону переднего пассажира. Снимайте фиксатор и освобождайте трос, который нужен для управления краном печки.
Кран снят, потому на его место можно установить новую запчасть.
Закрепите на нём трос, скрепите пружинными фиксаторами и после этого ставьте на место.
Между кузовом и краном должны быть уплотнительные кольца.
Патрубки печки дополнительно советуем закрепить герметиком.

Штуцер на место крана

Это альтернативный способ ремонта крана печки на автомобиле ВАЗ-2114. Установка штуцера вместо крана имеет свои положительные моменты и превосходит штатный краник по длительности эксплуатации.

Вам понадобится две пары обычных сантехнических штуцеров хорошего качества:

2 штуцера ø20 мм 1/2 «папа»;
2 штуцера ø20 мм 1/2 «мама».

Основой может выступать прорезиненная прокладка краника печки (она прижимает кран со стороны моторного отсека).
Штуцеры соединяются с помощью герметика. Прокладка имеет отверстия для болтов типа М6.
Возьмите пару болтом на 20 мм, скрутите их через штатное отверстие в кузове автомобиля.
Ключом на 10 наденьте гайку, зайдя со стороны салона, и заклиньте её.
Далее, действуйте по схеме обычной установки крана печки на ВАЗ-2114 — наденьте патрубки с использованием герметика, залейте охлаждающую жидкость и прогрейте до включения вентилятора.

Важно! Эта конструкция является самодельной и не предусмотрена заводом-производителем. Потому все риски вы берёте на себя

В некоторых случаях лучше установить качественный краник.

Замена крана — не самая сложная процедура в ремонте отопительной системы ВАЗ-2114. Но она имеет свои нюансы. Чтобы избежать частого ремонта, просто купите хороший кран и соблюдайте правила эксплуатации печки.

Что выбрали вы — поменять кран или поставить на его место штуцеры? Делитесь своими впечатлениями и личным опытом, а также не забывайте оставлять комментарии. Нам будет интересно обсудить с вами актуальные вопросы.

Какие краны бывают

В магазине вам предложат три варианта кранов:

Заводские. Этот вариант самый дешёвый. Именно такие краны ставят на заводах. Основной компонент — резиновая мембрана. Особенность эксплуатации: часто «прикипает».

Шаровые. Этот вариант стоит дороже, но работает лучше. Закисление возможно, но шаровый кран более надёжен, чем стандартный. Основной элемент — это шарик с дырками.

Кран шаровый может иметь усиленную конструкцию

Кран из керамопластин. Такой стоит на порядок дороже заводского, но считается самым лучшим. Корпус его изготавливается из металла или пластика, а механика основана на паре керамических пластин.

Керамический кран дороже, но при этом надежнее аналогичных деталей других видов

Выбирая кран, покупатель должен учитывать, что третий вариант имеет меньшую пропускную способность, чем второй, а следовательно, греть печка станет слабее.

Инструмент

Вам понадобятся следующие инструменты:

наборы гаечных ключей (№10 и 13 обязательно);
пассатижи;
ёмкость от 4 литров;
охлаждающая жидкость на тот же объём;
отвёртки — крестовая и плоская;
тряпки для протирки.

Инструменты, необходимые для замены — галерея

Для замены краника печки пригодятся ключи №10 и 13 При помощи отвёртки снимаются хомутки патрубков Понадобится ОЖ объёмом 4 литра Пассатижи нужны для регулировки краника печки Плоская отвёртка понадобится для демонтажа хомутков

Как снять старый кран

Открутите боковую часть центральной консоли (со стороны пассажира).

На первом этапе нужно удалить боковую часть центральной консоли авто

Положите под краник заранее подготовленную ветошь на случай проливания тосола.
Поднимите капот и отвинтите хомутки на шлангах у печки. Стрелки указывают на хомутки, которые нужно ослабить
Затем снимите патрубки с крана и дайте стечь охлаждающей жидкости.
Крестовой отвёрткой в салоне отвинтите хомутки патрубков радиатора и выньте их.

Хомутки патрубков откручиваются крестовой отвёрткой

Сняв скобу тяги рычага краника, выведите её из отверстия — для этого воспользуйтесь пассатижами.
Вывинтите к щитку расположенные под капотом крепления отопителя (2 штуки).

Чтобы освободить краник, нужно открутить гайки, на которые указывают стрелки

Снимите краник и вытяните его на себя.

Поставив кран на место, закрепите его двумя гайками (в моторном отсеке).
Открыв краник полностью, наденьте скобу.
Установите патрубки.
Долейте тосол.
Заведите двигатель и дайте ему прогреться.
Подтяните хомутки краника, затем включите печку.

Модернизация

Поскольку надёжность конструкции крана отопителя оставляет желать лучшего, автовладельцы ищут решение этой проблемы самостоятельно. Один из вариантов: кран отопителя удаляется из системы полностью, а на его место устанавливается один или два переходных штуцера. Это позволяет навсегда забыть о протечках антифриза в салон. А чтобы была возможность перекрывать антифриз на лето, под капот на патрубки с антифризом устанавливается обычный водопроводный керамический кран (причём популярностью у автовладельцев пользуются фирменные итальянские краны, а не дешёвые китайские). Плюсы такого решения очевидны: система отопления получается очень надёжной. Есть и минус: для открытия крана придётся вначале открыть капот.

Установку крана отопителя прямо в салон машины трудно назвать удачным конструктивным решением, особенно если этот кран не отличается надёжностью. Так что менять эту деталь владельцу ВАЗ 2114 придётся обязательно. Лучшее решение в такой ситуации — не дожидаться, когда антифриз польётся в салон, а поставить новый керамический кран сразу после приобретения автомобиля.
