Замена крана отопителя ваз 2111 своими руками

Неисправности отопительного крана и их причины

Существует ряд поломок, типичных для отопительных кранов ВАЗ. Вот они:

• окисление. Кран отопителя ВАЗ начинает подтекать из-за сильного окисления. Происходит это так: зимой кран постоянно открыт, антифриз идёт по большому кругу, обогревая салон. Весной необходимость в этом отпадает, кран закрывается и пребывает в закрытом положении в течение 3–5 месяцев. За это время он успевает буквально прикипеть к патрубку. Так что вновь открыть его удаётся только с помощью плоскогубцев. Разумеется, герметичность крана после этого нарушается и возникает течь;Антифриз на ВАЗ 2113 вытекает через кран прямо на пассажирский коврик
• заклинивание. Отопительный кран на автомобиле ВАЗ, как и любое другое устройство, может просто выработать свой ресурс и какая-то из его деталей сломается, делая невозможным закрытие и открытие устройства;
• растрескивание патрубков и ослабление хомутов. Патрубки печного крана выполнены из резины, которая со временем трескается (это происходит особенно быстро, если машина постоянно эксплуатируется при низкой температуре). Стальные хомуты, которыми патрубки крепятся к крану, постепенно ослабевают из-за так называемой усталости металла. Всё это приводит к утечкам антифриза, которые видны как в кабине, под ногами пассажира, так и на земле под автомобилем.Резиновые патрубки печных кранов ВАЗ часто трескаются на морозе

Особенности выбора отопительного крана на ВАЗ 2113 и ВАЗ 2115

После поломки крана автолюбителю придётся его менять. И здесь возникает вполне логичный вопрос: какой кран купить на замену? Перечислим основные типы печных кранов, рассмотрим их плюсы и минусы:

• мембранный печной кран. Именно такой кран ставят на заводе практически на все автомобили ВАЗ, включая ВАЗ 2113 и ВАЗ 2115. Надёжность мембранных кранов крайне низка, и как уже говорилось выше, они сильно подвержены окислению. По этой причине покупать на замену мембранный кран не рекомендуется, несмотря на его низкую цену, которая начинается от 200 рублей;
• кран шаровый. Он дороже мембранного (стоимость начинается от 500 рублей), но и его надёжность выше. При этом шаровый кран тоже выполнен из металла, а значит, проблема окисления никуда не исчезает, так что рано или поздно автовладельцу придётся открывать этот кран плоскогубцами;
• кран керамический. Оптимальный и самый дорогой вариант (хороший керамический кран может стоить 1000–1500 рублей). Жидкость в таком кране запирается с помощью пары керамических пластин, плотно прижатых друг к другу. О проблеме окисления водитель может забыть, поскольку керамика инертна. Этот кран является оптимальным вариантом из всех вышеперечисленных, так что если автовладельцу позволяют финансы, остановиться следует именно на нём.Оптимальный вариант для ВАЗ 2113 — печной кран из керамики

Назначение отопительного крана на ВАЗ 2113 и ВАЗ 2115

Сначала следует сказать, что на автомобили ВАЗ 2113 и ВАЗ 2115 устанавливаются совершенно одинаковые отопительные краны, конструкция которых не менялась со времён ВАЗ 2108. Назначение печного крана сводится к тому, чтобы регулировать поток антифриза, поступающего в малый отопительный радиатор. Кран можно переключать так, чтобы охлаждающая жидкость шла по большому кругу охлаждения (это делается в холодное время года) или по малому кругу охлаждения (в этот режим кран переключается летом).

На ВАЗ 2113 и ВАЗ 2115 стоят совершенно одинаковые печные краны

Расположение отопительного крана

Практически на всех автомобилях ВАЗ печной кран находится под центральной панелью, со стороны пассажира. Чтобы заменить это устройство, панель придётся снять, открутив для этого несколько саморезов. К крану всегда подключена пара резиновых патрубков, удерживаемых стальными хомутами.

На ВАЗ 2115 и ВАЗ 2113 отопительные краны находятся под центральной панелью со стороны пассажира

Здесь же следует отметить, что перед снятием крана всегда рекомендуется полный слив антифриза из системы. Однако опытному водителю по силам демонтировать кран без слива антифриза (но для новичка этот вариант слишком сложен, поэтому ниже он рассматриваться не будет).

Печка 2110, чем печь нового образца отличается от старой печи

Основное отличие новой печки от печки старого образца — в конструкции радиатора. Поэтому, если при осуществлении ремонта системы отопления вы решите установить радиатор нового образца, следует учесть некоторые нюансы.
Помимо этого, контроллер САУО также имеет определенные отличия. Так, 4 и 5 позиционные контролеры, выпущенные до осени 2003 года, уже убрали с производства и они не подойдут на новые модели отопителя.
Также отличаются микроредукторы, выпущенные до сентября 2003 года

Главное отличие — резисторы, поэтому необходимо обратить внимание на то, взаимозаменяем ли резистор в купленной вами модели ММР.

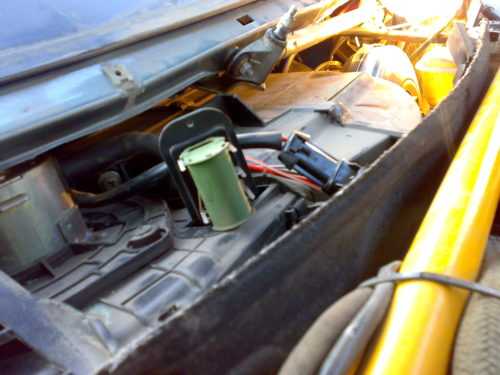

Резистор печки

Как заменить радиатор отопителя старого образца ВАЗ 2110

1. Прежде чем приступать к замене радиатора печки, нужно слить охлаждающую жидкость.

2. Снять резиновый уплотнитель, расположенный на ветровой накладке.

3. Открутить крепления и вынуть жабо.

4. Открутить винты и гайки по краям ветровой накладки и снять ее.

5. Снять и отвести в сторону шланг омывателя лобового стекла, чтобы он не мешал процессу.

6. Открутить крепления дворников, снять накладку ветровика. После этого появится доступ к корпусу печки.

7. Снять металлические зажимы с корпуса. Если они заржавели, при монтаже нового радиатора отопителя надо будет поставить новые зажимы.

8. Демонтировать  салонный фильтр, винты которого расположены на корпусе печки.

9. Отключить вентилятор отопителя, отсоединив плюсовой разъем и скинув минусовую клемму.

10. Открутить еще 3 самореза, расположенные на тыльной стороне края верхней крышки корпуса.

11. Получив доступ к радиатору печки, ослабить хомуты крепления шлангов и снять радиатор.

Сборку осуществлять в обратном порядке. Особенно внимательно надо проконтролировать, чтобы корпус отопителя встал на свое место, иначе печка просто не будет греть из-за проблем с заслонкой. Вместе с радиатором печки рекомендуется заменить и салонный фильтр.

Видео по замене крана отопителя на ваз 2114, 2113:

Нормальное функционирование системы обогрева салона ВАЗ-2114 зависит от герметичности системы, чистоты радиатора печки и работоспособности крана перекрытия подачи охлаждающей жидкости в отопитель. Причем последний узел – уязвимый и часто доставляет проблемы автовладельцам ВАЗ-2114.

Кран перекрытия подачи устанавливается в магистраль, по которой охлаждающая жидкость поступает в радиатор печки и им осуществляется включение/отключение отопителя. Такая конструкция считается не  удачной, поскольку создает ряд негативных моментов. В летний период, когда печка не используется, циркуляция жидкости по отопителю не осуществляется, что приводит к ускоренному засорению трубок радиатора отложениями.

Водитель пользуется краном перекрытия только при смене сезонов, а остальное время он держится в одном положении (открыт или закрыт). Из-за этого подвижные элементы узла часто прикипают к неподвижным и краник перестает работать.

Настройка температуры подаваемого воздуха от отопителя

 Для точной настройки блока управления на нем имеется подстроечный винт. Чтобы проверить точность регулирования температуры, закройте все двери и окна, поместите контрольный термометр рядом с температурным датчиком. Ручку управления вентилятором поставьте в положение А, а ручку температуры в соответсвии с температурой измеренной контрольным термометром. Если через 15 минут фактическая температура в салоне не будет соответствовать заданной, извлеките контроллер из гнезда и поверните регулировочный винт по часовой стрелке — для увеличения температуры и против — для уменьшения. После регулировки, снова проверьте работу блока управления. Блок управления, температурный датчик с микровентилятором, микромотор и датчик положения заслонки отопителя неремонтопригодны и при выходе из строя должны заменяться новыми.

Неисправность датчика температуры салона и контроллера в автомобилях ВАЗ 2110 2111 2112

1

При исправном датчике температуры салона алгоритм работы отопителя должен быть следующий: на максимуме (красная точка) — движение на открытие заслонки; на минимуме (синяя точка) — движение на закрытие заслонки, остальные положения фиксируются в зависимости от задания температуры датчиком температуры салона.  Чтобы увидеть ходит ли заслонка, лучше снять передние дефлекторы, у них по две пластмассовые защелки справа и слева (осторожно, при снятии не оторвите провод подсветки). После снятия дефлекторов прекрасно  видно, ходит ли заслонка или нет, т.е. воздух идет через отопитель или нет

Кроме того, можно проверить и сопротивление датчика температуры салона.

Проверка датчика температуры салона на автомобилях ВАЗ 2110 2111 2112.

Характеристика температура — сопротивление у датчика температуры должна быть следующей:при 22 С — 20Ом;при 16 С — 25Ом.

Проверка контроллера отопителем (печкой)

 Проверка контроллера заключается в следующем. Вытаскиваем из гнезда контроллер. Включаем зажигание, крутим ручку температуры и меряем напряжение на розовом и коричневом проводе (длинный разъем контроллера). Если напряжение меняется (должно включаться после изменения положения рукоятки температуры и выключаться примерно через 13 секунд), то контроллер исправен, если нет, то нужно менять контроллер.

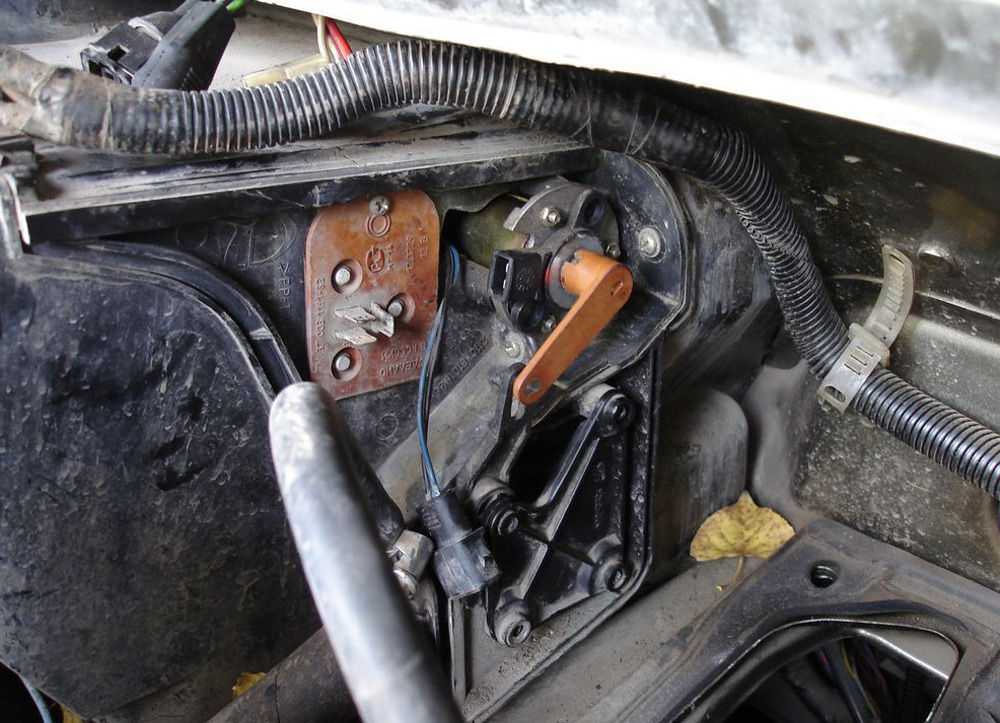

Проверка микроредуктора ВАЗ 2110 2111 2112

 Проверяем подводится ли напряжение к микроредуктору. Здесь не все так просто. Чтобы добраться до него нужно снять жабо. Открываем моторный отсек. Отвинчиваем шумоизоляцию, отвинчиваем две гайти на 10 крепления жабо, снимаем приводы дворников и отвинчиваем три шурупа крепления, что под круглыми заглушками и отодвигаем жабо, полностью снять которое мешает шланг омывателя. Видим два разъема. Один — датчик положения заслонки, а второй привод микроредуктора, к которму подходят коричневый и розовый провод.  Снимаем разъем, крутим рукоятки температуры и меряем напряжение. Если меняется, значит провод нигде не перетерся, если не меняется, то значит обрыв провода где-то в жгуте. Проверяем микроредуктор. Подаем 12 вольт от аккумулятора на разъем микроредуктора. Если не крутится, то однозначно — менять, если крутится, то просто окислились контакты в раъеме. Чтобы быть абсолютно уверенным в работоспособности редуктора, его можно снять, открутив три самореза его крепления (аккуратно, не уроните саморезы внутрь) и выводим микроредуктор вправо. Откручиваем, вынимаем проверяем. Если неисправен, покупаем новый. На микроредукторе стоит датчик его положения. Поэтому не волнуйтесь при установке, ничего настраивать не нужно. Контроллер сам поставит заслонку по датчику.

Процесс замены отопительного крана на ВАЗ 2113 и ВАЗ 2115

Перед началом работы следует определиться с инструментарием и расходниками. Вот что нам потребуется:

• исправный отопительный кран;
• ключи рожковые;
• ключи торцовые;
• шестилитровая ёмкость с новым антифризом;
• ёмкость для старой охлаждающей жидкости (лучший вариант — небольшой таз);
• отвёртка плоская;
• отвёртка крестовая;
• плоскогубцы;
• ветошь.

Последовательность операций

1. Машина ставится на смотровую яму или на эстакаду. Колёса надёжно фиксируются с помощью противооткатных башмаков. Затем под главным радиатором откручивается пробка, начинается слив антифриза в заранее подставленный таз или ведро. Следует помнить, что полный слив антифриза занимает от 10 до 20 минут.
   Антифриз удобно сливать в таз, подставленный заранее
2. Под капотом нужно отыскать два отопительных патрубка. На патрубках есть стальные хомуты. Винты на хомутах откручиваются с помощью крестовой отвёртки, патрубки снимаются с трубок вручную.
   Хомуты на наружных патрубках ВАЗ 2113 ослабляются отвёрткой
3. В кабине, со стороны пассажира, снимается боковая панель, под которой располагаются патрубки отопительного крана. Для снятия этой панели следует воспользоваться плоской отвёрткой и рожковым ключом на 10. После снятия панели откроется доступ к патрубкам, которые крепятся к крану стальными хомутами. Для ослабления этих хомутов потребуется маленькая плоская отвёртка.
   Для ослабления внутренних хомутов на патрубках крана ВАЗ 2113 придётся снять боковую панель
4. Другими концами патрубки отопительного крана крепятся к печному радиатору. Там тоже есть два хомута. Они ослабляются крестовой отвёрткой и стягиваются с радиаторных трубок вручную.

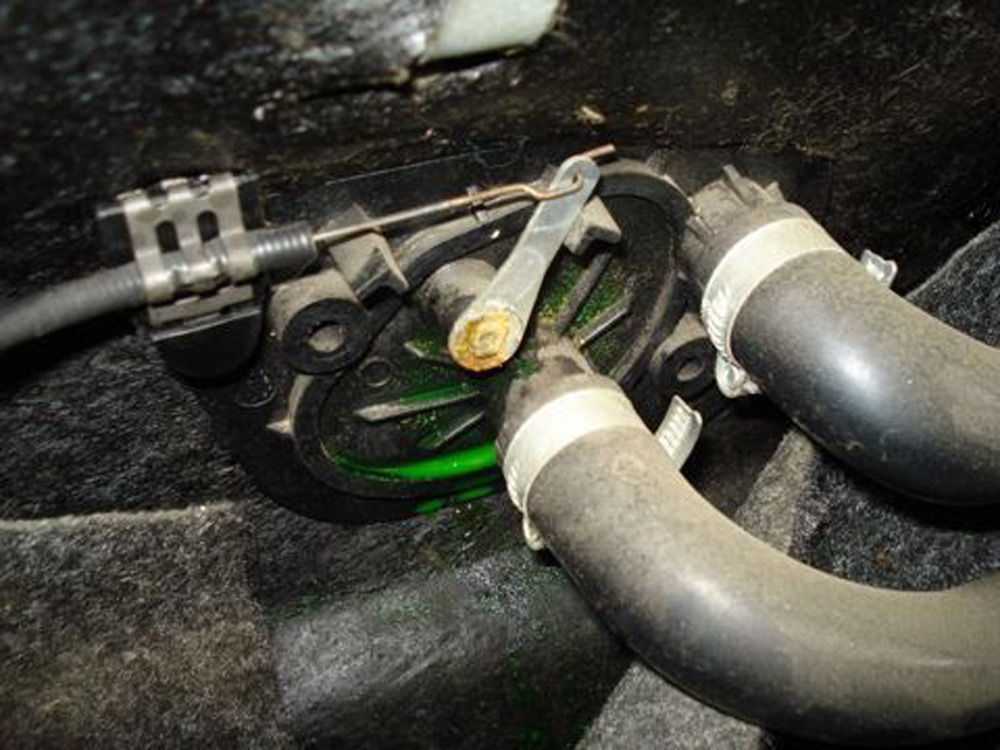

5. Как только кран будет полностью свободен от патрубков (как со стороны салона, так и со стороны двигателя), можно переходить к откручиванию его крепежа. Печной кран держится на двух шпильках с гайками на «10». Откручивать эти гайки лучше всего с помощью накидного ключа, так как места под боковой панелью мало.
   Шпильки печного насоса ВАЗ 2113 удобно откручивать накидным ключом
6. После выкручивания обеих гаек кран можно снять с крепёжных шпилек. Но делать это надо осторожнее, потому что к крану крепится тяга, которую тоже придётся отсоединить.
7. Тросовая тяга отопительного крана держится на стальном зажиме. Чтобы его разогнуть, необходимо использовать плоскогубцы.
   Тяга печного насоса ВАЗ 2113 держится на зажиме, который разгибается плоскобуцами
8. Теперь печной кран извлекается из своей ниши, заменяется новым, а затем отопительная система собирается в обратной последовательности.
   Печной насос ВАЗ 2113 освобождён от тяги и патрубков и теперь его можно снимать

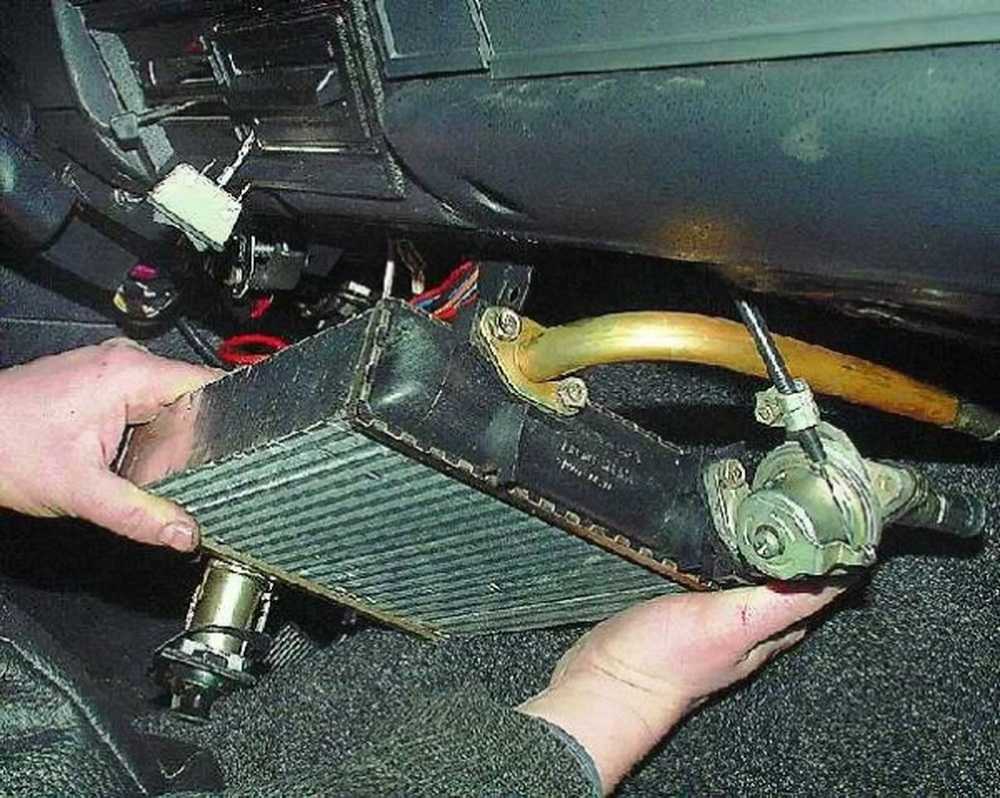

Общая информация о радиаторе отопителя ВАЗ 2115

В салоне «Лады» данной модели температура поддерживается на заданных показателях отопителем встроенного типа, который автомобилисты часто называют просто печкой. Процесс нагрева воздуха при этом регулируется специальным автоматическим устройством, обеспечивающим контроль температуры с погрешностью максимум в несколько градусов.

Автомобильный радиатор, интегрированный в отопительную систему, подогревает воздух, приходящий в салон машины. На приборной панели автомобиля имеется рукоятка, с помощью которой водитель имеет возможность распределять воздушные потоки, проходящие через дефлектор радиатора.

Указанный радиатор, упакованный в кожух из пластмассы, находится в горизонтальном положении под панелью приборов. Состоит он из алюминиевых трубок, размещенных в два ряда, двух бачков (они сделаны из пластмассы) и напрессованных на трубки пластин. Охлаждающая жидкость подводится и сливается через штуцеры на левом бачке.

Меняем кран печки самостоятельно

Для большей эффективности последующего результата и удобства работы обновлять кран печки нужно, загнав машину на подъёмник или смотровую яму. А также вам потребуется:

• тара для слива охлаждающей жидкости;
• набор инструментов, содержащий отвёртки и ключи, имеющие размер «7», а также «10»;
• WD-40;
• силиконовый герметик;
• новый кран для печки.

Приготовив всё, что потребуется при работе, можно приступать к замене.

Прежде всего, сливается с движка охлаждающая жидкость. Для этого потребуется приготовленная пустая тара, которую подставляют непосредственно под мотор.

Слив жидкость, находим патрубки, которые направляются прямо к печному кранику. Ослабляем хомуты, а резьбы шпилек промачиваем вэдэшкой или зачищаем металлической щёткой

Это процесс имеет немаловажное значение, так как откручивание гаек по неподготовленной резьбе может оказаться проблемой. Ведь шпильки являются не чем иным, как обычными болтами, со шляпками, утопленными внутрь пластмассового корпуса крана

Самостопорящиеся гайки, оснащённые пластмассовым кольцом, не будут легко откручиваться. Усложняет ситуацию заржавевшая резьба. Создаваемое при откручивании болта, напряжение приведёт к прокручиванию его в корпусе, делая демонтаж крана невозможным либо слишком трудоёмким процессом, влекущим разрушение пластмассы.

Оставив резьбы откисать, приступают к снятию патрубков. Для этого потребуется залезть в салон и удалить с торпедо боковую накладку, чтобы добраться до хомутов патрубков. Откручивать их будет значительно проще, используя торцовый ключ с карданом.

После снятия патрубков снова залезаем под машину и при помощи накидного ключа с цифрой «10» отвинчиваем крепёжные гайки на кране печки, которые успели полноценно отмокнуть. Снова возвращаемся в машину и вытягиваем на себя кран (с пассажирской стороны), снимая с него пружинный фиксатор, а также отключая трос управления.

Теперь можно начинать установку крана печки ВАЗ-2112. Первым делом подсоединяется трос, который следует прикрутить к кузову. Так как закрепить трос на кране пружинным фиксатором довольно сложно, это нужно сделать заблаговременно. Завершив монтаж, выполняется заливка охлаждающей жидкости и проверяется система, чтобы исключить образование воздушных пробок.

Устанавливаем новый кран

Кран печки располагается не на всех автомобилях ВАЗ-2110. Если ваш автомобиль был выпущен недавно, то, возможно, этот элемент не был установлен. В некоторых автомобилях может присутствовать модифицированный кран печки ВАЗ-2110.

Регулирование этого устройства производится дистанционным способом, чего не скажешь о процессе замены. Каждый владелец ВАЗ-2110 должен тщательно следить за состоянием клапанов, что позволит своевременно выявлять и устранять утечки.

Основные рабочие процессы

Чтобы выполнить замену старого крана на новый, потребуется собственно новый элемент и ключи на 7 и 10. Замена крана печки осуществляется по следующей схеме:

Сливаем охлаждающую жидкость.
Находим на отопителе два шланга, которые закрепляются при помощи хомутов. Один служит для оттока жидкости, а другой обеспечивает её подачу. Откручивать хомуты полностью не имеет смысла, достаточно будет немного ослабить их и легко демонтировать.
Кран отопителя ВАЗ-2110 может требовать замены из-за разгерметизации. В этом случае имеется большая вероятность вытекания охлаждающей жидкости в салон. Если такая ситуация имеет место, то под ковриком возле переднего сидения пассажира будет находиться лужа, а в салоне будет присутствовать характерный запах.
Продолжим работу по замене крана. На этом этапе необходимо открутить пару болтов. Здесь пригодится ключ на 7. Это позволит снять уплотнитель

При откручивании болтов не помешает аккуратность и осторожность, поскольку крепление сделано из пластмассы, а на резьбе могут появляться сбои.
С ящика снимаем корпус.
На воздуховоде располагается гайка кронштейна, которая также подлежит демонтажу. На этом этапе понадобится ключ гаечный на 10.

На корпусе отопителя располагаются зажимы, их нужно будет отсоединить.
В первую очередь отсоединять стоит правый воздуховод, который за счёт своей специфической конструкции может быть немного сложен, что облегчит работу.
На гибком тросе располагается скоба с креплением, которое достаточно будет немного ослабить.
На кране печки на ВАЗ-2110 располагается две гайки, которые служат креплением. Для их удаления удобно использовать гаечный ключ на 10. За счёт болтов кран крепится к радиатору. В некоторых машинах можно встретить пластмассовый бачок, который крепится за счёт закладных гаек. Нижняя гайка в такой конструкции часто выпадает, поэтому осторожность и внимательность лишними не будут. При сборке приспособления с такой конструкцией потребуется отсоединить пару пружин, за счёт которых корпус вентилятора крепится с той стороны, где располагается кран. Остаётся только немного опустить корпус, давя на него вниз, и наживить гайку болтов.
Теперь кран можно легко снять и поставить на его место новую модель.
Сборка осуществляется по такой же схеме, но в строго обратном порядке. Желательно все прокладки заменить на новые. Стоят они совсем недорого, зато отопление автомобиля будет меньше досаждать вам своей некачественной работой. Чтобы сцепление было максимальным, можно использовать специальные герметичные средства.
Завершает нашу работу заливка охлаждающей жидкости в систему. После этого запускаем автомобиль и доводим показатель температуры до 90 градусов. Открываем кран и смотрим на возможные протечки. При отсутствии таковых можно считать замену крана завершённой.

Теперь вы не только знаете, где находится и как открыть краник печки на ВАЗ-2110, но и можете самостоятельно заменить его на новый. Выполняя эту работу впервые, могут возникать сложности, да и времени потребуется немного больше. Зато в дальнейшем вы уже будете знать, как разбирается отопительная система вашего автомобиля и сможете быстро устранить проблемы другого характера.

Замена печки на ВАЗ-2112 старого образца

Если вы готовы выделить несколько часов, не боитесь сложностей, которые могут встать у вас на пути, хотите пополнить свой багаж знаний и умений, значит, замена печки ВАЗ-2112 для вас не будет хлопотным и невыполнимым делом. Главное, следовать нашей инструкции и не заниматься самодеятельностью.

1. Сливаем жидкость, которая находится в отопительной системе. Потребуется открутить крышку на расширительном бачке, сбросить давление внутри системы, отсоединить резиновый патрубок, а вместе с ним и шланг печки. Загляните под автомобиль, снимите сливную пробку, подставьте ёмкость и слейте в неё охлаждающую жидкость. Ёмкость понадобится достаточно большая (около 6 литров).
2. Снимаем уплотнитель с капота. Он находится возле жабо, которое также потребуется снять.

Для демонтажа жабо необходимо найти винт, который располагается ниже уровня главного тормозного цилиндра. Откручиваем его и ещё четыре крепёжных винта, которые можно найти с правой стороны от жабо. Немного раскручиваем хомуты (пары витков будет достаточно), за счёт которых к жабо присоединяются провода и шланги. На аккумуляторе убираем минусовую клемму. С левой стороны жабо выкручиваем ещё пару винтов. После таких манипуляций можно поднять жабо вверх, поскольку в полном его демонтаже нет необходимости.
На ветровом стекле имеется пластиковая накладка, которую необходимо снять. Она крепится на пяти винтах и двух гайках.
Переходим к датчику уровня охлаждающей жидкости, от которого необходимо отсоединить питание.
Отсоединяем два шланга, один из которых отвечает за выведение пара, а второй отвечает за омывание стёкол.
Снимаем очистители с ветрового стекла, накладку с него, электровентилятор и зажимы с корпуса отопителя. Здесь ничего сложного нет, нужно только откручивать соответствующие крепёжные винты.
Необходимо также снимать два корпуса: один с салонного фильтра, а второй с корпуса вентилятора. Перед нами отрываются хомуты и шланги, которые фиксируют радиатор.
Старую печку теперь можно извлечь. В освободившейся нише наверняка скопился мусор, который необходимо убрать, одним словом, подготовить место для нового элемента.
На место старого отопителя ВАЗ-2112 устанавливаем новый и собираем автомобиль в обратном порядке.

На самом деле ничего сверхсложного здесь нет. Справиться с такой работой сможет любой среднестатистический автовладелец, который не боится запачкать руки и знает, как выглядит отвёртка.

Процедура замены крана отопителя на Lada Samara 2115

Данную операцию удобнее всего выполнять на эстакаде либо смотровой яме. Снимать патрубки и непосредственно интересующий нас переключатель на машине, которую не поставили на яму, поверьте, очень и очень сложно. Сам ремонт (снятие вышедшей из строя детали и установка новой запасной части) крана выполняется следующим образом:

• На блоке двигателя автомобиля следует отвинтить пробку, чтобы осуществить слив жидкости для охлаждения (конечно же, охлаждающий состав необходимо сливать не на землю, а в подготовленную емкость, ведь после того, как замена крана будет завершена, жидкость заливается обратно).
• Крепежные болты отмачивают (операцию нужно проводить обязательно) и зачищают их резьбу при помощи щетки из металла. Если не выполнить эту рекомендацию, демонтаж переключателя усложняется в разы, так как процесс становится более трудоемким (шляпки крепежа проворачиваются в корпусе из пластмассы, создавая массу проблем).
• Осуществляется снятие патрубков, а в салоне – накладки с правой стороны. Данную операцию можно производить в то время, пока болты и гайки «откисают».

Теперь можно установить новый переключатель (обязательно прокладывайте между ним и салоном машины резиновые уплотняющие кольца) и в обратной последовательности произвести сборку узла. Профи, кстати, советуют активно применять герметизирующие составы, когда выполняется замена краника.

Перечень новых запчастей и инструмента для ремонта

Качественные детали, которые понадобятся для замены крана отопителя на ВАЗ 2115 и однотипных с ней 2113, 2114, должны быть сертифицированы производителем и иметь оригинальные артикулы, что гарантирует их совместимость и долгий эксплуатационный срок. Для устранения данной неисправности, автовладельцу понадобятся следующие запчасти:

1. Новый кран отопителя (арт.21080 – 8101150 — 00) Здесь стоит отдать предпочтение шаровому, имеющему надежные конструктивные элементы и большую теплоотдачу, в отличие от керамического и мембранного типа.
2. Два патрубка от крана к радиатору отопителя (ремкомплект 237РШ).
3. Четыре металлические уплотнительные стяжки (хомуты).
4. Банку охлаждающей жидкости, совместимой с той, что ранее была залита в систему автомобиля.

Выполняются работы по ремонту с помощью стандартных инструментов, перечень которых выглядит так:

• набор отверток с коротким жалом;
• рожково – накидные ключи на 10 и 13 мм;
• накидные компактного размера головки с карданчиком и воротком;
• емкость для сливания старой охлаждающей жидкости;
• герметик;
• фонарик для лучшего обзора под торпедного пространства машины;
• перчатки для безопасности рук.

В официальных автосервисах Лада, на конец 2018 года, цена замены крана отопителя на ВАЗ 2114, составляет без учета стоимости новых деталей от 2000 до 2500 рублей, небольшие, частного типа мастерские, попросят за работу примерно 1500 рублей.  Сама работа не представляет сложности и любой автовладелец способен сделать ремонт своими руками, изучив нижеприведенные его этапы.

Этапы самостоятельного ремонта

Просмотрев видео по замене крана отопителя на ВАЗ 2115, можно ознакомиться со всеми этапами работ и приступить к их выполнению, следуя следующей инструкции:

Автомобиль ставится в помещение, и на холодном моторе, через специальную техническую пробку, сливается охлаждающая жидкость в подставленную для этого емкость. Сливная пробка находится внизу корпуса картера со стороны переда машины.
На максимально возможное расстояние отодвигается переднее сиденье пассажира, далее демонтируется полка в нижней части торпедо салона, расположенная под бардачком, что откроет доступ к креплению боковой декоративной накладки нижней части центральной консоли.
Выкрутив пять саморезов крепления боковой накладки, получаем доступ к патрубкам системы отопления и к самому крану

Ослабив хомуты патрубков, приступаем к их аккуратному снятию, подложив на полик старую ветошь, на которую могут пролиться остатки антифриза.
Важно! Учитывайте, что посадочные места на радиаторе отопителя пластиковые, и подвергаясь воздействию больших температур, патрубки могут немного закиснуть на них, поэтому их демонтаж надо проводить очень аккуратно, иначе можно чрезмерными усилиями сломать корпус радиатора.

Из подкапотного пространства автомобиля, снимаем два патрубка подачи охлаждающей жидкости на кране печки, откручиваем, с помощью ключа на 10 мм, две гайки крепления на его шпильках, после чего из салона проводим демонтаж старой детали, предварительно отсоединив тросик управления заслонкой.
На посадочное место устанавливается новый кран, закручиваем гайки крепления, и обрабатываем посадочные места патрубков системы охлаждения герметиком, надеваем их аккуратно и затягиваем металлическими стяжками.
Зачищаем посадочные места на радиаторе печки, обрабатываем их герметиком, так же и на самом кране, устанавливаем новые патрубки подачи антифриза в систему отопления автомобиля, после чего затягиваем на них хомуты.
Проводим обратный монтаж декоративной боковой панели и дополнительной полки под бардачком, закручиваем сливную пробку жидкости охлаждения мотора, после чего приступаем к удалению воздуха из системы.
Снимаем пробку с расширительного бачка, на впускном коллекторе двигателя, отсоединяем патрубок подачи антифриза и заливаем новую жидкость в систему охлаждения до того момента, когда она начнет выливаться и из коллектора и из патрубка, который сразу присоединяем обратно.

На этом работа своими руками по замене крана отопителя на ВАЗ 2115 закончена, заводим двигатель машины, внимательно осматриваем герметичность системы охлаждения, проверяем подачу тепла в салон и работоспособность заслонки переключения режимов лето – зима, и в случае не обнаружения проблем, транспортное средство можно начинать эксплуатировать.
Также смотрите видео установки крана отопителя на ВАЗ 2115 (аналогично работы проводятся и на моделях 2113, 2114):

https://youtube.com/watch?v=QxX3tCjapJE

Важные тонкости

1. При установке пластиковой заслонки иногда приходится подтачивать и подгонять заслонку по месту таким образом, чтобы она свободно перемещалась. Также разрешается слегка подработать и возле алюминиевой заслонки.
2. После монтажа заслонки следует установить ее руками в положение подачи холодного воздуха. В этом положении радиатор печки прикроется заслонкой.
3. Переведите датчик температуры в положение MIN и включите зажигание. Датчик начнет крутится и примет правильное положение. Так вам будет проще вставить его на свое место, так как заслонка и редуктор будут в положении MIN.
4. Приобретите двойник на шланг омывателя, так как это в будущем упростит монтаж и демонтаж ветровой накладки.

Как видите, в снятии радиатора отопителя нет ничего сложного, если знать, что нужно делать.

Когда из автомобиля начинает капать, водители стараются оттянуть замену радиатора отопления на авто как можно дальше, но рано или поздно починка становится неизбежной. Ведь вытекает не что иное, как тосол, без которого невозможно представить печку в рабочем состоянии.

Причины протекания крана печки

С наступлением тёплых дней кран отопителя закрывается при помощи регулятора температуры. До самых холодов температура печки практически не регулируется, что способствует закисанию краника. Включая печку на обогрев в холода, мы получаем протекание, что говорит о необходимости замены элемента.

Сегодня производителями выпускается три вида кранов печки ВАЗ-2112:

1. Керамический имеет пластиковый корпус, но запорный элемент представляет собой две керамические пластины.
2. Шаровый — в нём резиновую мембрану заменяет шарик, оснащённый отверстиями. Отличается надёжностью, хотя имеет склонность к окислению.
3. Стандартный заводского производства — содержит резиновую мембрану. Относится к самым ненадёжным вариантам, так как способен быстро окисляться.

Учитывая, что керамическая деталь относится к наиболее надёжным, именно она рекомендуется к установке. Однако пропускная способность этого элемента значительно ниже, чем шарового, что значительно сказывается на теплоотдаче, которая тоже будет меньше.

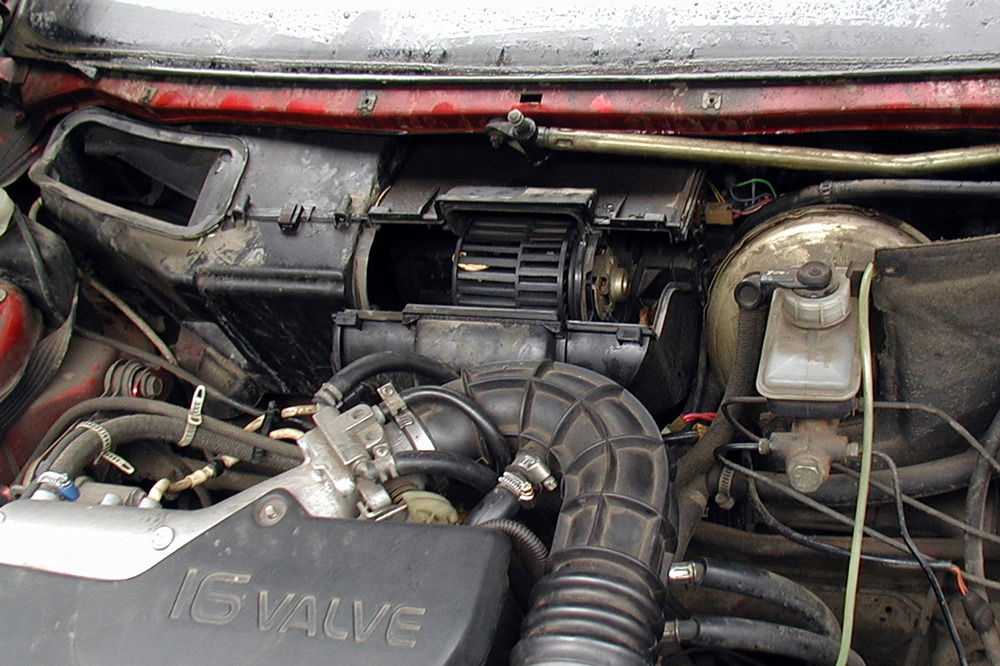

Принцип работы отопителя печки на ВАЗ 2110 2111 2112

На ВАЗ 2110, 2111, 2112 кран отопителя отсутствует. Управление температурой в салоне осуществляется за счет воздушной заслонки, которая регулирует поток горячего воздуха в салон. Тосол поступает в печку и летом, из-за этого некоторые автолюбители дополнительно ставят кран для перекрытия подачи тосола в летний период эксплуатации. Система управления отопителем ВАЗ-2110 автоматическая, температура поддерживается с точностью до 2-х градусов Цельсия. Кроме того, управлять воздушной заслонкой предпочтительнее, чем краном (он может закисать или заклинивать).

 Поступающий в салон воздух при необходимости подогревается, проходя через радиатор отопителя, и распределяется в соответствии с положением рукоятки управления потоками воздуха. Основная часть воздуха направляется на ветровое стекло и — через перекрываемые заслонками дефлекторы — к боковым стеклам и в центральную часть салона. Также воздух подается к ногам водителя и сидящего впереди пассажира через две пары дефлекторов (одна пара — на уровне коленей, другая — у пола) и к ногам задних пассажиров через накладку на тоннеле пола и два воздуховода под передними сиденьями.

 Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна, только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

Вентилятор имеет три режима работы: малая скорость, средняя и автоматический ее выбор (определяется блоком управления). Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Потребляемая сила тока при максимальной частоте вращения — 14 А.

В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) — на средней.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя — можно нарушить балансировку. Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.

Детали отопителя (ВАЗ 2110 2111 2112): 1 — электропневматический клапан; 2 — передний корпус воздухозаборника отопителя; 3 — водоотражательный щиток воздухозаборника; 4 — клапан управления заслонкой рециркуляции; 5 — заслонка рециркуляции воздухозаборника; 6 — задний корпус воздухозаборника отопителя; 7 — заслонка канала отопителя; 8 — заслонка управления отопителем; 9 — радиатор; 10 — кожух радиатора отопителя; 11 — штуцер пароотводящего шланга; 12 — штуцер подводящего шланга; 13 — штуцер отводящего шланга; 14 — электродвигатель отопителя с вентилятором; 15 — корпус электродвигателя; 16 — опорная площадка рычага привода заслонки управления отопителем; 17- рычаг привода заслонки управления отопителем; 18 — микромоторедуктор привода заслонки; 19 — резистор; 20 — крышка кожуха отопителя.

 Радиатор отопителя (печки) установлен под панелью приборов горизонтально, в пластмассовом кожухе, и состоит из двух пластмассовых бачков (левый — с пароотводным штуцером) и двух рядов алюминиевых трубок с напрессованными пластинами. В зависимости от положения заслонок, через радиатор проходит часть забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вообще), остальная же его часть минует радиатор.  В отличие от прежних моделей ВАЗа, здесь отсутствует кран, перекрывающий поток охлаждающей жидкости через радиатор печки, таким образом, при работающем двигателе радиатор отопителя всегда нагрет. Такая конструкция обеспечивает малую инерционность системы при пуске (заданная температура воздуха достигается быстрее) и отсутствие протечек, связанных с негерметичностью крана. Управление отопителем осуществляется по командам от электронного блока управления.
