Общая информация о радиаторе отопителя ВАЗ 2115
В салоне «Лады» данной модели температура поддерживается на заданных показателях отопителем встроенного типа, который автомобилисты часто называют просто печкой. Процесс нагрева воздуха при этом регулируется специальным автоматическим устройством, обеспечивающим контроль температуры с погрешностью максимум в несколько градусов.
Автомобильный радиатор, интегрированный в отопительную систему, подогревает воздух, приходящий в салон машины. На приборной панели автомобиля имеется рукоятка, с помощью которой водитель имеет возможность распределять воздушные потоки, проходящие через дефлектор радиатора.
Указанный радиатор, упакованный в кожух из пластмассы, находится в горизонтальном положении под панелью приборов. Состоит он из алюминиевых трубок, размещенных в два ряда, двух бачков (они сделаны из пластмассы) и напрессованных на трубки пластин. Охлаждающая жидкость подводится и сливается через штуцеры на левом бачке.
Возможные проблемы
По неофициальной статистике, автовладельцы семейства ВАЗ-2115 выделяют две основные проблемы, которые могут возникнуть с краном печки. Первая – это окисление рычажка регулятора, вызванное долгим простоем в летние периоды. Составляющие механизма запора просто «слипаются» между собой, вынуждая вас применять грубую физическую силу в попытке устранить данную проблему, что, в свою очередь, чревато поломкой.
Второй – гораздо более серьезной – проблемой может стать течь крана. Это уже сулит вам не только неприятности с попаданием охлаждающей жидкости внутрь салона автомобиля, но и полный перегрев движка, спровоцированный тем, что вся система останется без тосола.
К сожалению, кран отопителя – это цельная, неразборная деталь, которая, в случае возникновения неисправности, подлежит лишь полной замене.
Впрочем, ваши расходы будут не так уж и велики – ценовой диапазон для ВАЗ-2115 колеблется от двухсот до пятисот рублей, в зависимости от выбранной вами марки производителя и модели крана. Наиболее выносливыми считаются экземпляры с керамическим регулятором, поскольку они практически индифферентны к процессам окисления, но и теплоотдача при их использовании чуть ниже, чем у других вариантов.
Устройство и функционал печки

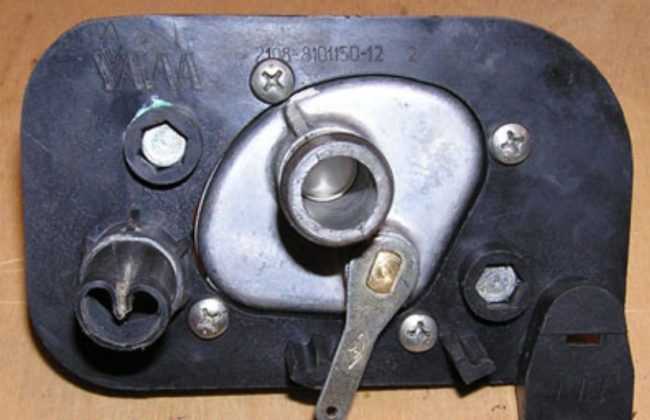

Итак, кран печки – это регулятор, с помощью которого изменяется объем потока антифриза, направляемого в радиатор. Поскольку он располагается в самой нижней части приборной панели, удобнее будет подобраться к нему с пассажирской стороны переднего ряда.
Как правило, краник печки нечасто используется автолюбителями. В период теплой погоды, когда в активном отоплении нет необходимости, его обычно фиксируют в перекрытом положении (рычажок на панели управления переводится в крайнее левое состояние). В этом случае тосол просто не поступает в радиатор отопления. И только перед наступлением холодов теплолюбивые автовладельцы вспоминают о кране отопителя, вновь открывая подачу тепла в салон.
Как заменить кран отопителя на ВАЗ 2113-ВАЗ 2115?
Снятие: 1) В начале слейте всю оставшуюся охлаждающую жидкость, из радиатора. (Как слить эту жидкость, вы можете просмотреть в статье: «Замена охлаждающей жидкости », в рубрике «сливание»)
2) Далее откройте капот, и после чего найдите там место где располагается кран отопителя, а после нахождения с помощью крестообразной отвертки, ослабьте два винта хомутов, которые крепят шланги на патрубках крана.
Примечание! После того как винты хомутов крепления будут ослаблены, снимите оба шланга, с патрубков отопительного крана!
3) Затем переберитесь в салон автомобиля, и разыщите там кран отопителя, а после находки точно таким же образом ослабьте два винта, которые крепят хомуты шланга.
4) Далее ослабьте крепление хомутов этих же двух шлангов, но только уже в том месте, где они крепятся к радиатору отопителя.
5) Теперь когда все хомуты ослаблены, полностью снимите оба шланга, с радиатора и крана.
6) Следом выйдите из машины и подойдите к подкапотному пространству, а после этого отверните две гайки, которые удерживают кран на шпильках.
7) Теперь снова перебравшись в салон машины, снимите со щитка передка отопительный кран.

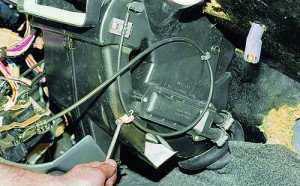

9) И под завершение операции, когда скоба будет снята, отсоедините саму тягу от рычага крана, тем самым полностью сняв кран отопителя с машины.
Установка: 1) Сперва взяв новый кран отопителя в руки, наденьте на него:
• После установки обоих шлангов, наденьте на них хомуты, и после чего заверните винты этих хомутов которые крепят шланги, до упора.
2) Затем проденьте тягу привода, через отверстие, которое присутствует на металлической части крана.
3) И после чего застопорите тягу скобой, которая её крепит.
4) Далее установите кран отопителя, на свое место.
5) А уже следом, всю оставшуюся установку, закончите в обратном порядке снятию.
Здравствуйте Алексей! Вообще печка не работает? Скорее всего у вас проблема с электроникой. Возможно еще у вас сгорел предохранитель печки, попробуйте его заменить на новый и после чего проверьте работоспособность печки!
Примечание! Если вы не знаете как нужно правильно заменять предохранителе в автомобиле, то в таком случае просмотрите статью в которой подробно описывается процесс замены сгоревшего предохранителя на новый! (Как заменить предохранитель, см. в статье: «Замена предохранителя »)
Спасибо! Прекрасное пособие для меня и в нужное время
Спасибо! Потек тасол. под ковриками всё мокро. Как определить потек кранник, или радиатор, не разбирая машины? И как снять радиатор?
При установке крана отопителя и регулировке тросика — заслонка либо полностью окрыта (при макс печки) и не доконца закрыта ( при откл печке), либо наоборот. Как настроить правильно? Тросик новый, то ли в нем дело то ли в чем.
Здравствуйте, Дмитрий! Это очень распространённая проблема для отечественных авто. Варианта два: либо настроить в среднее положение, чтоб ни то, ни то; либо решить, что важнее: полностью открытая или полностью закрытая печка, и, соответственно, выставить.
Через две недели после замены крана отопителя ваз2115,и с наступление холодов из отверстий печки в салон пошёл дым,но без запаха горелой проводки.Что это может быть и как это исправить?
Замена и ремонт радиатора отопителя
Буквально несколько слов хочется сказать о том, как выполнять демонтаж радиатора печки на ВАЗ 2115. Такая процедура может понадобиться, когда планируется его ремонт. Последовательность действий в данном случае такова:
- снимается рулевая колонка и панель приборов;
- аккумуляторная батарея откидывается от массы;

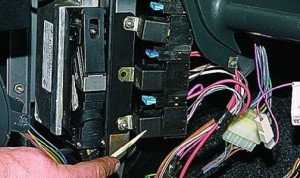

- производится демонтаж бардачка, центральной стойки, блока (электронного) управления, канала воздуховода, корпуса отопителя и испарителя кондиционера.

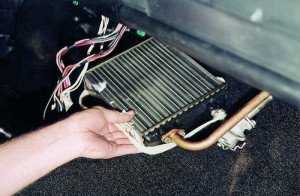

Только после всех этих операций можно извлечь радиатор из корпуса, а затем выполнять его ремонт либо замену на новый. Думается, далеко не каждый автолюбитель решится самостоятельно осуществлять этот процесс, ввиду его объективной сложности. Поэтому можно обратиться на ближайшую СТО.
https://youtube.com/watch?v=JYC8ijuYJdg
Назначение отопительного крана на ВАЗ 2113 и ВАЗ 2115
Сначала следует сказать, что на автомобили ВАЗ 2113 и ВАЗ 2115 устанавливаются совершенно одинаковые отопительные краны, конструкция которых не менялась со времён ВАЗ 2108. Назначение печного крана сводится к тому, чтобы регулировать поток антифриза, поступающего в малый отопительный радиатор. Кран можно переключать так, чтобы охлаждающая жидкость шла по большому кругу охлаждения (это делается в холодное время года) или по малому кругу охлаждения (в этот режим кран переключается летом).
Расположение отопительного крана
Практически на всех автомобилях ВАЗ печной кран находится под центральной панелью, со стороны пассажира. Чтобы заменить это устройство, панель придётся снять, открутив для этого несколько саморезов. К крану всегда подключена пара резиновых патрубков, удерживаемых стальными хомутами.
Здесь же следует отметить, что перед снятием крана всегда рекомендуется полный слив антифриза из системы. Однако опытному водителю по силам демонтировать кран без слива антифриза (но для новичка этот вариант слишком сложен, поэтому ниже он рассматриваться не будет).
Этапы самостоятельного ремонта
Просмотрев видео по замене крана отопителя на ВАЗ 2115, можно ознакомиться со всеми этапами работ и приступить к их выполнению, следуя следующей инструкции:
- Автомобиль ставится в помещение, и на холодном моторе, через специальную техническую пробку, сливается охлаждающая жидкость в подставленную для этого емкость. Сливная пробка находится внизу корпуса картера со стороны переда машины.
- На максимально возможное расстояние отодвигается переднее сиденье пассажира, далее демонтируется полка в нижней части торпедо салона, расположенная под бардачком, что откроет доступ к креплению боковой декоративной накладки нижней части центральной консоли.
- Выкрутив пять саморезов крепления боковой накладки, получаем доступ к патрубкам системы отопления и к самому крану. Ослабив хомуты патрубков, приступаем к их аккуратному снятию, подложив на полик старую ветошь, на которую могут пролиться остатки антифриза.
На этом работа своими руками по замене крана отопителя на ВАЗ 2115 закончена, заводим двигатель машины, внимательно осматриваем герметичность системы охлаждения, проверяем подачу тепла в салон и работоспособность заслонки переключения режимов лето – зима, и в случае не обнаружения проблем, транспортное средство можно начинать эксплуатировать. Также смотрите видео установки крана отопителя на ВАЗ 2115 (аналогично работы проводятся и на моделях 2113, 2114):
https://youtube.com/watch?v=QxX3tCjapJE
Замена крана и мотора вентилятора – справимся сами?
Если проверка радиатора не исправила проблему, причина находится в самом отопителе. Следующая распространенная поломка – неисправность крана. Но даже и в этом случае придется снимать все устройство, так как определить характер проблемы вряд ли получится, да и, скорее всего, помочь сможет только замена. Сначала надо отсоединить шланги от патрубков на кране отопителя, отвинтить крепления крана и снять его. Потом следует демонтировать тяги, идущие к этой детали, убрать облицовочную панель на полу и отсоединить находящийся в тоннеле воздуховод. Далее остается снять провода отопителя, открутить гайки крепления и достать прибор. Естественно, замена и установка совершаются в обратном порядке.
Неисправность крана отопительного устройства
Конечно, желательно в первый раз проделать все описываемые выше операции под руководством опытного товарища (если таковой, конечно, есть). Потому что упустить какую-то мелочь в круговороте патрубков и гаек очень просто, потому найти погрешность будет нелегко. Кстати, если ваш друг хороший специалист в области системы отопления, он наверняка сможет дать совет, как избавиться от старомодного способа спасения радиатора автомобиля, закутывая его в ватные жилетки или картонные коробки. Дело в том, что у ВАЗ 2108 и 9-х моделей есть недостаток в работе обогрева, когда идет слишком сильное охлаждение мотора. А такая необычная обкладка радиатора может, наоборот, привести к перегреву.
Более рациональный подход: в корпус термостата врезается дополнительный патрубок и одновременно ставится заглушка на отверстии водяного насоса. Благодаря такому инженерному решению, жидкость из отопителя поступает к термостату, а после уже продолжает двигаться по своему циклу. Термостат будет частью автоматической системы охлаждения, а о перегревах мотора летом и чрезмерном его охлаждении зимой можно будет не вспоминать. Этот способ получил патент, а потому такой «тюнинг» можно официально заказать в автосервисе, если вы решите доверить замену системы ему.
Поломаться в отопителе может и моторчик, который отвечает за циркуляцию нагретого воздуха (посредством вентиляторов). Его замена проще, чем ремонт, поэтому всего лишь нужно купить подходящий. Установить будет несложно, поскольку мы уже успели разобрать всю систему согласно выше указанной инструкции.
Главная →
Устройство → Система охлаждения, обогрева и вентиляции → Отопитель →
Какой кран отопителя можно приобрести для монтажа на ВАЗ 2115?
Торговые точки, где продаются запасные части для легковых транспортных средств, предлагают автомобилистам три различных вида такого устройства:
- Обычный. По мнению профессионалов приобретать стандартный переключатель нет смысла из-за того, что он легко поддается окислению и очень быстро выходит из строя. Обычный кран отечественного производства выполнен в виде мембраны из резины, один вид которой буквально «кричит» о ее ненадежности.
- Шаровый. Более «продвинутый» вариант в виде шарика небольшого размера с отверстиями. Он эксплуатируется обычно немного дольше, но все равно сравнительно быстро выходит из строя, так как окисляется достаточно быстро.
- Керамический. Такой кран на ВАЗ 2115, пожалуй, самый современный и по-настоящему надежный. В его пластиковом корпусе расположены две керамические пластинки, которые и выполняют функцию запорного компонента.
Стоит отметить, что керамический переключатель при всех его достоинствах трудно назвать безупречным элементом. Он не обеспечивает высокого уровня теплоотдачи, имея малую пропускную способность. С этой точки зрения лучше приобретать шаровой кран.
Как заменить кран отопителя на ВАЗ 2114-2115 своими руками — пошаговая инструкция
1. Итак, заехали на яму. Возьмите тару для антифриза, открутите сливную пробку и слейте в нее всю ОЖ. Детально о том, где находится сливная пробка и как сливать антифриз я писал здесь .
2. Когда ОЖ слита подбираемся к патрубкам, которые идут от двигателя к крану отопителя. Ослабив хомуты патрубков, производим зачистку резьбовых соединений двух шпилек, которыми крепится кран отопителя, для этого используем щетку по металлу, а также проникающую жидкость WD-40. Если этого не сделать, с откручивание могут возникнуть проблемы.
3. Снимите патрубки по очереди, будьте осторожны, возможно подтекание ОЖ поэтому подготовьте тару.
4. Дальше отправляйтесь в салон, в нем необходимо снять боковую накладку торпеды и демонтировать патрубки если в этом есть необходимость. Если же вы не собираетесь их менять, откручивать полностью их нет необходимости. Подготовьте ветошь, возможно в них остался антифриз.
5. Дальше опять отправляетесь под машину, где используя торцовый на «10», откручиваете гайки крепления крана отопителя.
6. В салоне, потяните кран на себя, после чего снимите пружинный фиксатор и отсоедините трос управления от крана.
7. Теперь, когда ничего не мешает. можно приступить к установке нового крана печки. Перед тем как прикручивать кран печки, подключите трос, и только после этого можете прикручивать кран к кузову.
Вся дальнейшая сборка выполняется в обратном порядке, не забываем установить новые прокладки и уплотнители между кузовом и краном. Также не забывайте о герметике, обязательно добавьте его при подключении патрубков. Перед тем как залить антифриз в систему охлаждения закрутите сливную пробку.
Замена крана печки – демонтаж
Итак, возникла ситуация, когда менять кран отопителя все же необходимо. Как это сделать своими руками, без дополнительных расходов и поездок в сервис?
Процедура замены не потребует от вас широкого спектра навыков или особых физических усилий. Но помните, что любые работы, связанные с антифризом, должны проводиться только при холодном состоянии двигателя. Соблюдайте технику безопасности!
Несмотря на то что кран печки располагается в нижней части торпеды, можно обойтись и без снятия панели целиком. Вам достаточно будет открутить ее боковую пластину со стороны пассажирского кресла. Не забудьте подложить в салон (с рабочей стороны) ненужную ткань, чтобы избежать впитывания антифриза в обивку!
Затем удаляем антифриз из бачка и патрубков, соединяющих мотор с регулятором отопления, слив его в заранее припасенную емкость. Если вы не знаете, как именно это делается – лучше обратитесь к инструкции.
Далее нужно осуществить смазку двух креплений, для надежности почистив их щеткой со стальной щетиной и сдобрив антикором. Это делается, чтобы облегчить возможность демонтажа и устранить возможные сложности, связанные с прикипанием и окислением.
После снятия патрубков вооружаемся торцевым ключом «на десять» и перемещаемся в салон, где, наконец, откручиваем гайки крепления и демонтируем кран, слегка потянув его на себя (со стороны открытой панели). Теперь остается лишь снять пружинный фиксатор и открепить управляющий отопителем тросик.
Приводим в чувства радиатор
Как правило, приходит в негодность не вся система, а только какая-то ее часть. Первые признаки, что необходимо вмешаться, это специфический запах в салоне, появление пара из вытяжных отверстий, очень быстрое испарение охлаждающей жидкости. Прежде всего необходимо проверить радиатор. Не стоит лезть с проверками, когда мотор работает или еще не остыл. Неполадка, чаще всего, кроется в радиаторе, в области крана отопителя или электросхеме. Рассмотрим эти слабые места подробнее.
Замена крана или электромоторчика — не первоочередный шаг, сначала нужно хорошенько осмотреть радиатор на предмет протечки. Затем придется его снять и совершить проверку герметичности. Извлечение радиатора производится в следующем порядке. Сначала надо отсоединить и (желательно) удалить аккумулятор автомобиля, полностью слить антифриз из системы охлаждения и отсоединить провода от датчика, включающего моторчик вентилятора. Затем придется снять крепеж кожуха вентилятора, отсоединить его кронштейн и провода, отклонить его в сторону. Так вы сможете достать защитную крышку. Останется отсоединить все шланги, слегка наклонить радиатор в сторону и извлечь наружу.
Надо заметить, что не лишней будет замена резиновых амортизаторов, расположенных на держателях радиатора.
После того как агрегат снят, необходимо поставить плотные заглушки на патрубки или отверстия (кроме одного), к которым они подсоединяются. Через оставшийся вход требуется закачать воздух в радиатор
Только действуйте осторожно: не допускайте давления воздуха свыше 0,2 МПа. После этого опустите радиатор в ванную с водой, желательно, чтобы она полностью его покрывала
Если появились пузырьки воздуха, герметичность нарушена и необходима замена. Если пузырьков нет, есть вероятность, что он просто засорен. В этом случае необходимо совершить промывку устройства.
Когда на ВАЗ 2115 может потребоваться замена крана отопителя?
Необходимость в установке новой детали возникает в двух ситуациях:
- при утечке жидкости для охлаждения через корпус;
- при закисании переключателя.
Явление закисания, как правило, наблюдается в весенний либо осенний период эксплуатации транспортного средства. Именно в это время водители на длительное время устанавливают переключатель в крайнее положение (либо «Закрыто», либо «Открыто»). Результатом такой неподвижности переключающего механизма и становится его закисание.
А вот причиной утечки обычно является старение уплотняющих элементов. В данном случае замена крана должна производиться незамедлительно, так как постоянная заливка нового состава для охлаждения стоит намного дороже установки нового переключателя.
Процедура замены крана отопителя на Lada Samara 2115
Данную операцию удобнее всего выполнять на эстакаде либо смотровой яме. Снимать патрубки и непосредственно интересующий нас переключатель на машине, которую не поставили на яму, поверьте, очень и очень сложно. Сам ремонт (снятие вышедшей из строя детали и установка новой запасной части) крана выполняется следующим образом:
- На блоке двигателя автомобиля следует отвинтить пробку, чтобы осуществить слив жидкости для охлаждения (конечно же, охлаждающий состав необходимо сливать не на землю, а в подготовленную емкость, ведь после того, как замена крана будет завершена, жидкость заливается обратно).
- Крепежные болты отмачивают (операцию нужно проводить обязательно) и зачищают их резьбу при помощи щетки из металла. Если не выполнить эту рекомендацию, демонтаж переключателя усложняется в разы, так как процесс становится более трудоемким (шляпки крепежа проворачиваются в корпусе из пластмассы, создавая массу проблем).
- Осуществляется снятие патрубков, а в салоне – накладки с правой стороны. Данную операцию можно производить в то время, пока болты и гайки «откисают».
Теперь можно установить новый переключатель (обязательно прокладывайте между ним и салоном машины резиновые уплотняющие кольца) и в обратной последовательности произвести сборку узла. Профи, кстати, советуют активно применять герметизирующие составы, когда выполняется замена краника.
https://youtube.com/watch?v=jzYwcI9TPzw
О модернизации отопительного крана
Как уже было сказано, печной кран на ВАЗ не слишком надёжен. Поэтому некоторые автолюбители идут на радикальные меры для того, чтобы раз и навсегда избавить себя от утечек антифриза. Самый простой вариант модернизации выглядит так: из крана вырезается переходная трубка, а на её место вставляется простой керамический водопроводный штуцер с шаровым краном (причём автовладельцы предпочитают ставить фирменные итальянские штуцера, а не дешёвые китайские). Получившаяся конструкция представлена на фото ниже.
Достоинства такой замены очевидны: высокая надёжность и никаких протечек. Но есть и существенный минус: открывать и закрывать кран придётся вручную. А для этого нужно будет каждый раз останавливаться и лезть под капот.
Установку печного крана прямо в салоне вряд ли можно назвать удачным инженерным решением, особенно если надёжность узла невысока. Так что менять печной кран владельцу ВАЗ придётся непременно и лучшее, что он может сделать в этой ситуации — не ждать, когда охлаждающая жидкость польётся под ноги пассажиру, а установить керамический кран сразу после покупки машины.
