Замена кпп lada 2109 (ваз 2109)

Разборка

Сняв КПП, можно приступать уже непосредственно к главному — разборке. Это позволит вам по ходу работы менять поврежденные элементы, определять имеющиеся неисправности и своими силами решать возникающие проблемы.

Зачистите и тщательно отмойте все наружные поверхности коробки передач.
Разместите коробку в вертикальном положении и демонтируйте заднюю крышку.
Снимите кронштейн троса сцепления, после чего резиновым молотком сбейте заднюю крышку с КПП.
Извлеките старую уплотнительную прокладку. Она пойдет под замену.
Включите любую из двух передач — 3 или 4.
Открутите болт, который удерживает 5 передачу, после чего включите ее.
Одновременное включение указанных скоростей позволит зафиксировать вал и не допустить его проворачивание.
Открутите гайку на вторичном валу, а затем и на первичном.
Снимите синхронизатор 5 скорости вместе с вилкой.
Извлеките вилку из муфты. Синхронизатор снимайте максимально аккуратно. Если допустить схождение муфты со ступицы, подпружиненные шарики, которые фиксируют синхронизатор, попросту рассыпятся.
Снимите кольцо блокировки синхронизатора 5 скорости.
Извлеките ведомую шестерню 5 скорости со вторичного вала.
Извлеките упорного кольцо, расположенное на игольчатом подшипнике.
Снимите сам игольчатый подшипник с шестерни 5 скорости.
Демонтируйте ведущую шестерню с ведущего вала и снимите пластину подшипника.
Теперь со вторичного вала следует удалить втулки игольчатого подшипа, а также извлечь упорную шайбу.

Ювелирная работа

Достаньте кольцо, которое фиксирует подшипник первичного вала, а затем аналогичного кольцо вторичного вала.
Открутите пробку фиксатора и извлеките шарик, пружинку фиксатора. Далее вы сможете достать еще пару фиксаторов.
Снимите заднюю опору двигателя.
Открутите пробку фиксатора задней передачи, наклоните коробку и достаньте таким образом шарик фиксатора и пружину.
Демонтируйте крепежные болты картера сцепления и картера коробки.
Действуя максимально аккуратно, рассоедените два агрегата. Чтобы это сделать, в картерах имеются пазы, куда вставляются концы отвертки. Покачивая, можно без особых проблем рассоединить элементы.
Снимите картер коробки передач.
Открутите болт крепления вилки переключения 1 и 2 скоростей.
Снимите вилку и шток.
Открутите болт крепления вилки 3 и 4 скоростей.
Выделите головку штока из зацепления с рычагом, снимите ее вместе с вилкой с вашей КПП.

Разбирая коробку на части, обязательно обращайте внимание на состояние элементов. Если вовремя обнаружить неисправности и заменить компоненты КПП, можно обойтись недорогим, но очень эффективным самостоятельным ремонтом

Разобранная КПП

На что обратить внимание

Итак, следуя инструкции, разбираем КПП вашего ВАЗ 2109

Попутно обращаем внимание на следующие моменты:

Подшипники. При их износе возникает гул коробки. Плюс изношенные подшипники негативно влияют на состояние прочих элементов КПП;
Синхронизаторы и уплотнительные шайбы. Если их состояние оставляет желать лучшего, то передачи плохо переключались именно из-за них. Замените их;
Система сцепления, сухари, фиксаторы ступицы муфты. Все это подлежит отдельной замене при наличии следов износа, дефектов;
Блокирующие кольца, синхронизаторы. При наличии сколов, зазубрин даже и не думайте над альтернативными решениями, сразу меняйте;
Дорожки подшипников. Со временем они изнашиваются. При обнаружении следов выработки выполните полную замену. В таком состоянии им осталось совсем чуть-чуть до поломки;
Зазор между шестеренками и блокирующими кольцами. В норме он составляет не меньше 0,6 мм. При отклонениях решение одно — замена колец;
Стопорные кольца. При потере упругости эти элементы следует обязательно менять, поскольку свои функции они более выполнять не смогут.

Собирая КПП, не забудьте смазать новые прокладки слоем литола. А при запрессовке сальников делайте это рабочей кромкой внутрь. Металлическая обойма должна располагаться с наружной стороны.

https://youtube.com/watch?v=cgCFhYP17

В процессе обратной сборки коробки передач следует обрабатывать все трущиеся компоненты маслом, не забывать про герметик для соединения картеров сцепления и КПП. Сделать все своими руками вполне реально.

Загрузка …

Щуп. Есть или нет?

Автомобили ВАЗ 2109 производили в период с 1987 года по 2011 год. За это время вносились определенные корректировки в конструкцию автомобиля и в том числе это коснулось коробок передач.

Потому сейчас девятки встречаются как с щупом, так и без него. Из-за этого процедура замены смазки в КПП может несколько отличаться.

Более ранние версии ВАЗ 2109 не имеют щупа, но получили заливное отверстие, закрытое пробкой. Чтобы до него добраться, придется залезать под автомобиль. Поздние версии ВАЗ 2109 получили щуп и заливное отверстие, расположенные сверху. Чтобы залить смазку, необходимо просто поднять капот.

Щуп для смазки в КПП

Требующие повышенной осторожности действия

Глушитель и шкив распределительного вала снимите в последнюю очередь. Дальнейшие действия производятся с учетом фактической ситуации. Если болты-звездочки покрылись слоем грязи и масла, то откручивать их не нужно. Все снимайте вместе с распределительным валом. Открутить их лучше в том случае, если мотор эксплуатируется недавно.

Правильно снять двигатель поможет передний шкив коленчатого вала. Для этого рекомендуется воспользоваться откидным ключом. Устанавливается он через верх, а не через нижнюю часть. Перед его использованием рекомендуется перейти на 4-5 скорость. После этого двигатель ВАЗ легче поддается нормированному физическому воздействию. Если указанные рекомендации не помогли облегчить ход ключа, необходимо воспользоваться услугами помощника.

Один из помощников садится в машину и нажимает на педаль тормоза. В этом случае снимать передний шкиф коленвала проще. После этого демонтируется патрубок и расположенные сверху болты генератора.

В этом случае снятие двигателя снизит вероятность поломки в будущем. Ведь никто не знает, когда в следующий раз автовладелец заглянет под капот.

Снимая провода с генератора, необходимо постепенно ослаблять крепление самого устройства. Чем точнее двигается рука, тем меньше вероятность повреждений. После этого с не меньшей аккуратностью удаляется «краб». Фиксируется он двумя болтами, снимаем которые при помощи гаечного ключа. Перед тем как открутить последний болт, устройство не спеша отводится в сторону.

Установка коробки передач КПП на ВАЗ 2109

Перед установкой коробки передач ВАЗ 2109 рекомендуется смазать шлицы первичного вала и наружную поверхность направляющей втулки подшипника выключения сцепления тонким слоем консистентной смазки.

Центрируем ведомый диск сцепления специальной оправкой.

Устанавливаем коробку передач в обратном порядке снятию.

При подсоединении приводов передних колес к коробке передач меняем стопорные кольца на шлицевых концах внутренних ШРУСов. Иначе есть вероятность отсоединения приводов от коробки передач во время движения.

Окончательную затяжку гайки крепления растяжки к рычагу производим при нагруженной подвеске, когда автомобиль стоит на земле.

Процесс замены кулисы КПП

Демонтаж старой тяги

Для начала следует ослабить хомут на главной тяге и снять с нее шарнир. Для этого используем ключ на 13. Далее снимаем пыльник и с помощью ключа на 10 откручиваем болт на нужном кардане. Обычно он закреплен практически намертво, так что здесь и понадобится молоток, чтобы немного расшевелить его несильными ударами. Кстати сразу же вы сможете проверить состояние сальника и в случае каких-либо дефектов произвести замену на новый.

Установка доработанной кулисы

Сняв старый кардан, можно приступать к установке нового. Для этого сначала следует надеть пыльник. Далее на шток выбора передач садим новый кардан и крепим его с помощью фиксирующего болта. Обязательно проследите, чтобы болт попал в специальное углубление на штоке. Также не забудьте на бот намазать фиксатор резьбы, чтобы он не выкрутился от воздействия вибрации.

Следующий этап – надеть тягу привода на шток. Для некоторых моделей шток от Калины придется укоротить примерно на 1,5 см.

Регулировка

Далее вы должны аккуратно отрегулировать положение рычага, чтобы он располагался по центру с небольшим смещением вправо. Здесь нам и понадобится помощник, который должен будет следить за размещением рычага в салоне. После завершения установки затягиваем хомут, при этом помощник должен удерживать рычаг от смещения.

Ну и, конечно же, вам самим следует опробовать насколько удобно отрегулирован рычаг и, в случае чего, перенастроить его.

Кстати, некоторые умельцы справляются с укорочением кулисы без покупки новой. Для этого необходимо разобрать кулису, как и в предыдущем пункте и подрезать необходимые детали с помощью болгарки. Дальше привариваете кусочек трубы и листового металла в тягу. Если вы сами в этом не слишком разбираетесь, можно попросить любого сварщика. Более наглядно этот процесс можно изучить с помощью наглядного видео.

Периодичность замены

Несмотря на выносливость КПП, она тоже имеет свойство изнашиваться и периодически требует к себе внимания со стороны автовладельца. Плановая замена масла в коробке «ВАЗ-2109» должна осуществляться через каждые 70 тысяч км. пробега или спустя 5 лет работы. Однако если из устройства начали появляться посторонние звуки, процедуру необходимо осуществить раньше. Также необходимо учитывать тот факт, в каких условиях эксплуатируется автомобиль. Иногда сроки замены сокращаются практически вдвое, например, для машин, подвергающихся большим нагрузкам, периодичность обслуживания составит около 40 тысяч пробега.

Как снять коробку на ВАЗ 2109

Откручиваем болты крепления и снимаем защиту картера.

Откручиваем болт и отсоединяем провод “массы” от картера сцепления.

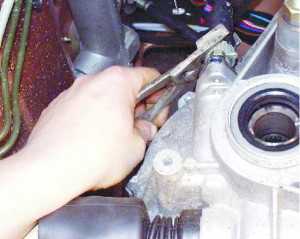

Ослабляем затяжку гаек на наконечнике троса привода сцепления.

Снимаем наконечник троса с рычага привода сцепления.

Отсоединяем колодку с проводом от клеммы тягового реле стартера.

Откручиваем гайку крепления и отсоединяем провод от контактного болта тягового реле стартера.

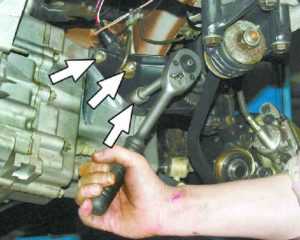

Откручиваем три гайки (третья с другой стороны стартера) крепления и снимаем стартер.

Ослабляем затяжку хомута и отсоединяем тягу привода переключения передач от наконечника шарнира.

Откручиваем гайку крепления и отсоединяем трос от привода спидометра.

Отсоединяем колодку с проводом от выключателя света заднего хода.

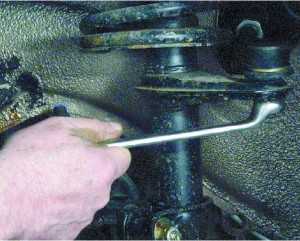

Ослабляем затяжку гайки крепления растяжки к рычагу подвески.

Отворачиваем гайку крепления растяжки к кронштейну или три болта крепления кронштейна к кузову и разводим левую и правую растяжки в стороны.

Вынимаем шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

Отворачиваем гайку крепления шарового шарнира рулевой тяги.

С помощью съемника выпрессовываем палец шарового шарнира рулевой тяги из поворотного рычага стойки.

Откручиваем два болта и отсоединяем шаровой шарнир рычага подвески от поворотного кулака.

Выдавливаем монтировкой хвостовик одного из внутренних ШРУСов привода передних колес из коробки передач и отводим его в сторону.

Вставляем вместо него технологическую заглушку, например, старый внутренний ШРУС. После этого отсоединяем второй ШРУС.

Отворачиваем три болта крепления и снимаем щиток картера сцепления.

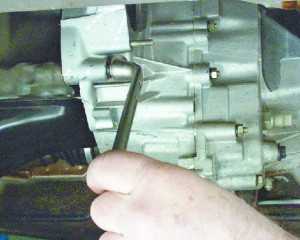

Ослабляем затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.

Кладем на фланцы крыльев в районе опор передних стоек подходящие деревянные опорные бруски и устанавливаем на них брус для вывешивания двигателя. Брус должен опираться только на фланцы крыльев!

Прицепляем двигатель к брусу длинным болтом с крюком. Для этого также можно воспользоваться прочной веревкой или проволокой. (Для удобства фотографирования капот снят).

Отворачиваем две гайки крепления задней опоры силового агрегата к кузову.

Откручиваем гайку и вынимаем болт левой опоры силового агрегата.

Отворачиваем три гайки крепления левой опоры силового агрегата к коробке передач и снимаем опору.

Окончательно откручиваем три болта и гайку (с другой стороны коробки передач).

При снятии коробки передач сначала отводим ее от двигателя в горизонтальной плоскости, чтобы вывести первичный вал из сцепления.

Не повредите при снятии лепестки диафрагменной пружины сцепления.

Причины

Есть несколько наиболее распространенных причин, из-за которых автовладельцу приходится снимать движок со своей машины.

Причина	Особенности
Капитальный ремонт	При серьезных ДТП или в результате износа ключевых элементов двигателя, восстановить его работоспособность без процедуры снятия не удастся. Потому прибегают к демонтажу мотора
Замена	Не редко владельцы ВАЗ 2109 задумываются о смене стандартного заводского мотора на более производительный, мощный силовой агрегат. Это серьезный шаг, где демонтаж — один из начальных этапов
Доработка	Если нет возможности или желания поменять мотор, некоторые просто дорабатывают имеющийся. Тюнинг может быть достаточно сложным, сопряженным с необходимостью полностью извлечь движок из подкапотного пространства

Вне зависимости от причин, снимать двигатель нужно аккуратно, соблюдая четкую последовательность ваших действий. Заранее определитесь, будете ли вы демонтировать мотор вместе с КПП или не снимая ее.

Проверяем объём и состояние масла

Через каждые 5 – 10 тысяч км. рекомендуется проверять уровень, состояние масла, а также коробку на предмет течей. Постоянный контроль позволяет уберечь детали от износа, своевременно предупредив необходимость ремонта. Автомобиль при проведении процедуры должен располагаться на ровной поверхности.

Проверить уровень масла в КПП «ВАЗ-2109» можно с помощью измерительного щупа, находящегося под капотом. Для этого вытащите прибор, протрите от смазки и вставьте обратно до упора, затем снова выньте и оцените результаты.

В идеале уровень масла находится на верхней отметке измерителя, если же нет – то обязательно следует долить жидкость до нужного показателя, при этом важно не переливать смазку выше, чем положено. Нижняя метка прибора показывает минимально допустимое значение, а в случае его понижения уже существует опасность скорого выхода из строя коробки

Кроме того, важно проследить за состоянием жидкости. О многом скажет её цвет, который имеет свойство меняться со временем и часто далёк от изначального

Если масло сохранило прозрачность, но немного потемнело, то это считается нормой, но если оно помутнело и выглядит грязным, значит, в нём накопилось большое количество металлической стружки и других отложений

Также важно обратить внимание на наличие горелого запаха. В таком случае коробка срочно нуждается в замене смазочного материала

Что такое коробка и для чего она предназначена

Давайте разберемся, что это такое и для чего предназначается:

Коробка передач нужна, чтобы преобразовывать (изменять) вращающий (крутящий) момент, который передается ведущим колесам
И так же менять направление кручения (вращения) колес (обеспечивая задний ход автомобиля)
Кроме этого коробка передач дает возможность разобщить карданный вал с коленчатым валом (и ведущими колесами)
Когда сам мотор работает в холостую (при пуске, прогреве и движении накатом)
Механическая коробка — как в нашем случае (имеет сокращенное название – МКПП, а так же обиходное название — механика)
Механика является своеобразным многоступенчатым цилиндрическим редуктором, в котором предусматривается переключение передач вручную
По количеству ступеней различаются четырехступенчатая, пятиступенчатая, шести, семи и более ступенчатые коробки передач (передача заднего хода при этом не учитывается)
Основные преимущества (достоинства) механической коробки передач – это простота ее конструкции, эксплуатационная надежность, и возможность управления вручную при любых режимах движения и доступная цена
Именно благодаря таким качествам МКПП на сегодня является наиболее распространенным типом среди коробок передач

Автоматическая коробка передач на ВАЗ 2109

Первой моделью, послужившей плацдармом для установки АКПП среди автомобилей ВАЗ стала 2115. Сейчас автоматическая коробка изредка встречается на машинах 2109, 2110, 2113, 2114, 2115 и 99. Модели ВАЗ, выпущенные в 00-х, Лада Калина и Лада Гранта стали первыми отечественными легковыми автомобилями с заводской комплектацией, включающей коробку автомат.

Вариант №1

На данный момент у всех желающий установить на «девятку», 2113 или 2114 АКПП есть два варианта. Первый – это поставить контрактную автоматическую коробку от Тойоты Короны. Несомненные плюсы такой модернизации:

Б/у вариант АКПП легко найти практически на любом авторынке;
Она имеет умеренную цену;
Коробке Тойоты Короны при установке не требуется специальная прошивка.

Вариант №2

Естественно, второй вариант установки АКПП – обратиться к официальному дилеру ВАЗ в вашей области. Увидев заинтересованность водителей в таком тюнинге, они также взялись за его осуществление. Особенности:

Лицензированная коробка передач с гарантией от 1,5 года;
АКПП полностью японской сборки, производится фирмой Nissan.

Следует сразу отметить, что вариант заказа установки АКПП у официального дилера надежнее, но и цена при этом примерно вдвое выше.

Стоит ли овчинка выделки?

При всех своих преимуществах, по правде говоря, АКПП на 2113, 2114, а тем более на 2109 встречаются очень редко. На таких автомобилях автомат можно считать просто дорогим излишеством. Мало того, что АКПП сама по себе несколько ухудшает характеристики авто, она избавляет от главного преимущества отечественных машин – экономичности. Так вы потеряете не только на покупке, но и расход бензина наверняка станет больше.

Устройство

Чтобы понимать суть ремонта, разборки и сборки КПП, первым делом необходимо познакомиться с ее устройством. В случае с ВАЗ 2109 устройство коробки следующее:

На первичном валу расположен блок из ведущих шестерней, находящихся в постоянном зацеплении с ведомыми шестернями передач при движении вперед;
На втором валу имеются ведомые шестерни с игольчатыми подшипниками. Там же располагается пара синхронизаторов;
Вторичный вал создан совместно с ведущей шестеренкой основной передачи;
К фланцу коробки двухсателитного дифференциала крепится ведомая шестеренка основной передачи;
Подшипники дифференциала всегда монтируются с натягом, регулирование которого осуществляется путем подбора разных по толщине колец.

Схема КПП

Подготовка к обратному процессу

Завершается процесс фиксацией двигателя ВАЗ при помощи ремня ГРМ. Не лишним будет воспользоваться 1-2 кирпичами, которые помогут избежать падения двигателя. Убедившись, что массивный агрегат зафиксирован в пространстве, происходит ослабление подушки и непосредственное снятие двигателя. Зафиксировав рукой ремень, нужно не спеша извлечь трубу.

Если к этому моменту двигатель не сошел сам, то рекомендуется воспользоваться монтировкой. После этого агрегат переносится на место временного хранения для последующей с ним работы. Необходимо запомнить — устанавливайте все в строго обратном порядке. Если некоторые элементы исчерпали срок эксплуатации, то лучше заблаговременно произвести замену.

Процесс снятия «сердца» автомобиля — сложный и многоступенчатый. Аккуратность и точность действий — залог успешного ремонта своими силами. После снятия рекомендуется провести обязательный осмотр всех узлов двигателя.

О видах трансмиссионных масел

Для автомобилей ВАЗ 2109 рекомендуется использовать следующие виды трансмиссионных масел:

API GL- 4
SAE

Давайте поговорим о каждом из этих видов более подробнее.

API GL- 4

Такие трансмиссионные масла пригодны для эксплуатации в различных условиях тяжести от легких до тяжелых и используются в синхронизированных коробках передач.

SAE

Самая популярная классификация трансмиссионных масел. Для коробки ВАЗ 2109 подойдут следующие типы:

Минеральное 85W Данный тип масла отлично подойдет для коробок передач с большим пробегом. Обладает хорошими смазывающими свойствами в жаркую погоду из-за хорошей вязкости густеет при низкой температуре.

Полусинтетическое 75W Смазывающие свойства на высоком уровне. В теплых климатических условиях остается достаточно вязким. Зимой быстро прогревается. Снижает шум в работе КПП

Синтетика 75W В летнее время из-за высоких температур становится жидким

Особое внимание стоит уделить сальникам КПП, вероятны подтеки масла, не густеет на морозе.

Тюнинг трансмиссии ВАЗ 2109

Классическая трансмиссия всех ВАЗов – механика. Она достаточно надежна, дешевая в обслуживании и хорошо подходит для использования на отечественных дорогах.

Для МКПП существует сразу несколько популярных видов тюнинга. Они появились в качестве банальной необходимости улучшить характеристики авто. Основные комплексы работ предполагают:

Замена кулисы.
Переделку из 4-ступенчатой в 5-ступенчатую.
Установку спортивного ряда.
Модернизацию педального узла.
Замену главной пары и дифференциала.

Давайте подробно рассмотрим один из вариантов тюнинга. Замена кулисы на короткоходную – полезный тюнинг, который позволит значительно упростить переключение передач. Все мы знаем, что рычаг «девятки» и большинства других автомобилей ВАЗ абсолютно неудобен. Он имеет огромный люфт, который просто ужасно сказывается на точности переключения передач. Если мужчины с длинными кистями еще справляются с ним без каких-либо критических усилий, то женщинам с этим придется совсем уж туго.

Самый простой выход из ситуации – установка на 2109 короткоходного кардана от Лады Калина. Такой тюнинг вам обойдется примерной в 1500 рублей. Вместе с карданом придется обзавестись пыльником от той же модели, потому что родной с ним не станет.

Необходимые подручные средства для работы – набор ключей, шлицевая отвертка и молоток. Также очень хорошо будет иметь помощника.

Последовательность замены

Снимаем кожух

Снять КПП.

Оправку или какой-либо старый вал вставить в oтвepcтиe диcкa (нaжимнoгo)

Нужно действовать очень осторожно, чтобы ведомый диск не выпал из кожуха.

С помощью отвертки заблокировать маховик и снять крепления кожуха (6 болтов).

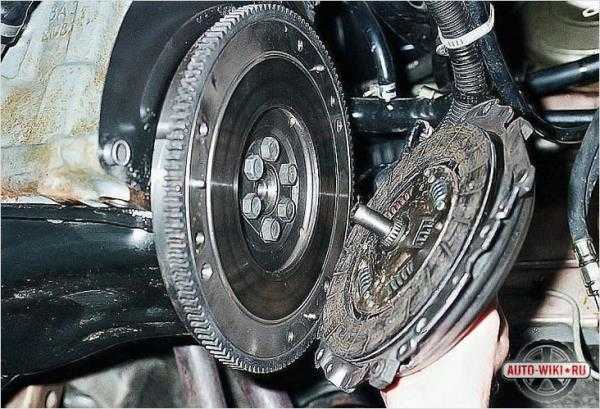

Вместе с ведомым диском снять кожух.

Осматриваем ведомый диск

Внимательно осмотреть ведомый диск и все его элементы. Самое главное, чтобы на них не было трещин. Проверить изношенность фрикционных накладок. Ведомый диск нужно заменить в тех случаях, если:

очень слабое заклепочное соединение;
выявлено масло на поверхности фрикционных накладок;
глубина головки заклепок менее 0,2 мм;
демпферные пружины диска сломанные.

В конце нужно осмотреть нажимной диск и маховик. Они должны быть без забоин, задиров, глубоких рисок, серьезных следов перегрева и износа.

Заклепочные соединения нажимного диска не должны быть ослабленными. Если есть подозрения на один из этих дефектов, то нужно поменять маховик или нажимной диск соответственно.

Проверка всех деталей сцепления производится только с той целью, если есть намерение менять какую-то конкретную часть. В большинстве случаев меняется целый комплект.

В обратном порядке сцепление собирается и ставится на место.

Причины замены трансмиссионного масла в коробке ВАЗ 2109

Замена трансмиссионной жидкости в коробке «девятки» может понадобиться по следующим причинам:

Когда появились посторонние звуки и скрипы. Постепенно жидкость теряет свои свойства, в нее могут попадать частицы металла и влаги. В свою очередь, это приводит к ускоренному износу деталей.
Если трансмиссионная жидкость приобрела темный или черный цвет, то ее следует заменить вне зависимости от пробега автомобиля.
Приобретение подержанного автомобиля. Особенно, когда неизвестно как давно бывший владелец менял жидкость.

Узнать уровень трансмиссионной жидкости в КПП ВАЗ 2109 поможет щуп, на котором есть 2 отметки max и min — доливать необходимо в случае, если уровень ниже отметки min

Пошаговая инструкция

Коробка передач весит относительно немного – 27 кг, однако своими руками снять ее все же нелегко, потому пригласите помощника. Все работы производятся после установки машины на рампе или над ямой. Дополнительно автомобиль еще необходимо поднять на домкрате и установить на опоры, чтобы колеса оказались в воздухе.

Удалите, прежде всего, брызговик, защиту кратера мотора и отключите АКБ. Далее:

слейте масло из КПП;
сорвите гайки с колес и приводов;
снимите тросики сцепления и еще – спидометра;
отсоедините все шаровые опоры скрутив болты, удерживающие их на кулаках;
демонтируйте продольную стяжку;
выдерните все приводы, входящие в КПП (понадобится помощь товарища), снимите центральные гайки и полностью уберите их;
отключите и вытащите стартер.

После этого остается отсоединить кулису переключения передач и саму коробку от двигателя (она удерживается четырьмя гайками). Но перед данным действием в обязательном порядке силовой агрегат необходимо зафиксировать.

Его либо вывешивают, оперевшись на лонжерон (а точнее, на его стаканы) или подпирают снизу домкратом.

КПП нужно еще отсоединить от опор кузова, и лишь тогда ее можно снять. Делается это таким образом: коробку немного раскачивают и отодвигают от мотора на 10 см – этого хватит для того, чтобы вал первичный покинул диск и корзинку сцепления

Дабы не повредить последнюю, необходимо действовать очень осторожно

Коробку передач устанавливают на место после того, как все связанные с ней проблемы и неисправности устраняются в полной мере.

Перед процессом обратной сборки следует:

убедиться, что все элементы, затронутые процессом демонтажа исправны;
проверить у сцепления центровку;
обновить смазку на шлицах фланцев подшипника выжимного и первичного вала.

При установке КПП на автомобиль используется следующая схема:

силовой агрегат приспускается на домкрате либо растяжке с уклоном в 15 градусов;
саму коробку поднимают и вставляют до упора (не пытайтесь стянуть мотор и КПП болтами пока она плотно не усядется на определенное ей место);
затянуть все четыре крепящих КПП к двигателю элемента;
установить под нее «подушки» (опоры);
прицепить тросик сцепления и отрегулировать его натяжение (ее педаль в норме располагается на сантиметр выше тормоза);
вернуть на место ранее снятый стартер вместе с датчиком задней скорости;
установить защитный корпус маховика;
прикрутить тросик спидометра и провод массы;
произвести подключение механизма переключающего передачи – его рычаг выставляется по меткам, сделанным при демонтаже;
собрать привода, установить шаровые опоры, стяжки;
поставить машину на колеса затянуть на них болты;
закрутить гайки приводов;
залить свежее масло.

Заключение

Естественно, все относительно, при хорошем тюнинге АКПП даже в «девятке» может стать вполне уместной. Но для этого уж точно потребуется гораздо больше работы над авто, чем сходить на рынок за японской коробкой.

Наиболее популярный вариант тюнинга автомобилей ВАЗ предполагающий установку АКПП называется даг стайлинг. Он предполагает обильное применение элементов аэродинамического обвеса, различных украшений (художественные диски, подсветка, оптика) и значительное уменьшение клиренса. С помощью даг стайлинга авто можно превратить в скоростную полуспортивную версию.

Коробка передач ВАЗ-2109 – элемент высокой сложности, без которого транспортное средство не сможет сдвинуться с места. Первый выпуск кпп начался в 1987 году. Именно тогда появился первый пятидверный хэтчбек, который и в сегодняшнее время пользуется большой популярностью.
