Ремонт коробки передач ваз 2107 - разборка и сборка кпп

Признаки необходимости замены (ремонта) коробки передач Ваз 2107

Повышенный шум и вибрация в агрегате.
Затрудненное переключение или самопроизвольное выключение передач.
Утечка масла из КПП.
Блокировка колес.
Отсутствие вращения кардана при включенной передаче и работающем двигателе.

Для устранения большинства проблем не требуется полная замена КПП, однако проведение ремонта требует ее снятия и установки.

Перечень необходимого инструмента

Набор гаечных ключей (лучше головок с карданными шарнирами) на 10, 13, 19 мм.
Отвертка и пассатижи.
Длинный брусок, которым можно подпереть коробку (как вариант, короткий прочный брусок и домкрат).

Порядок выполнения работ по снятию коробки передач

Итак, установив автомобиль на яме или эстакаде, приступим. Первое, что делаем, это снимаем карданный вал.

Второе, это снимаем некоторые элементы выпускной системы (глушитель, «штаны» и т д).

Можно, конечно только отсоединить «штаны» от резонатора, но, если работы проводятся без помощников, то будет не особо удобно.

Следующий шаг — снятие рабочего цилиндра КПП (его тоже удобно снимать из ямы).

Цилиндр легко откручивается накидным ключом на 13, выкрутить требуется два болта. Регулировка зазора при этом не нарушается. Следующим «идет» процесс откручивания болта крепления провода массы.

Открутив рабочий цилиндр сцепления и провод массы, убираем их в сторону, чтобы они нам не мешали. Полностью их убирать не нужно, просто закрепить в стороне. Затем снимаем «фишки» клемм выключателя фонаря заднего хода.

Осталось отсоединить тросик спидометра, который закреплен на КПП.

Не стоит забывать о щитке картера сцепления, он прикручен четырьмя болтами (у некоторых их осталось только по два).

Пока работы, проводимые из ямы, можно считать законченными, переходим наверх. Приступаем к разборке рычага переключения передач коробки, делается это из салона. Снимаем декоративный чехол и резиновый уплотнитель.

После этого «сдергивается» сам рычаг с кулисы. Для этого подденем капроновое кольцо каким-либо острым предметом.

После снятия рычага на кулисе останутся резиновые уплотнители и капроновые фиксаторы, их лучше заменить на новые, предварительно купив ремкомплект кулисы.

После завершения «верхних» подготовительных работ, снова спускаемся в яму, нам предстоит осуществить основную часть работ – освободить коробку от основных креплений – это четыре болта, которые крепят «колокол» КПП к двигателю (первая точка крепления).

Нижние болты откручиваются легко, их срываем накидным ключом. А вот верхние болты более «проблематичные». Для их откручивания лучше воспользоваться воротком с головкой ну или помучится обычным накидным, но его нужно заводить сверху.

Важно! Перед снятием КПП кулису установим на 5-ю передачу. Если коробка 4-х ступенчатая, то на 3-ю

Иначе будет неудобно снимать КПП.

Теперь освобождаем КПП от второй точки крепления, это задняя ее опора, так называемая «ласточка».

Держатся они на гайках на 13, которые предварительно смазываем WD-40, так как они часто закисают, и их можно сорвать.

После проведения всех этих процедур внимательно осматриваем «колокол» коробки. Нужно это, чтобы убедиться в том, что мы отключили все провода и открутили болты и приводы.

Совет! Если стоит защита двигателя, то между ней и поддоном картера желательно проложить деревянный брусок. Это поможет удержать двигатель в исходном положении, что упростит в будущем присоединение коробки к мотору.

Теперь приступаем непосредственно к снятию коробки. Надежно взявшись руками за корпус КПП и чуть приопустив ее заднюю часть, чтобы вывести кулису, перемещаем коробку назад, снимая ее со шлицов.

Не стоит забывать, что коробка, агрегат нелегкий, и лучше пригласить для снятия помощника. Установка происходит в обратном порядке. Совет! Перед установкой КПП почистите резьбовые соединения и смажьте шлицы вала, это облегчит установку и крепеж КПП.

Ещё кое-что полезное для Вас:

Как заменить масло в АКПП: доступные способы замены ATF в коробке автомат
Как заменить масло в механической коробке передач Рено Логан, Сандеро, Ларгус
Как заменить охлаждающую жидкость на Рено Логан

Процесс ремонта

Далее следует аккуратно раскрутить все болты крепления, последовательно высвобождая детали.

Каждая передача разбирается отдельно, при этом важно тщательно проверять не только прокладки, но и сальники. Исправление и диагностика поломок включают замену прокладок, это обязательное условие, сальники же обычно меняются, если они сильно изношены

Для замены деталей можно купить готовый ремкомплект КПП, составленный с учетом наиболее часто возникающих именно в пятиступенчатых коробках неисправностей. Кроме того, перед разборкой трансмиссии подготовьте необходимые инструменты: ударную отвертку, трехзахватный съемник, ключи разных диаметров и динамометрический ключ. Также для обслуживания потребуется фиксирующий клей, комплект прокладок и сальников, желательно наличие ремкомплекта.

После того, как все детали проверены и заменены, можно приступать к сборке КПП, проводя все действия в обратном порядке. В случае, если детали подверглись слишком сильному износу и замена отдельных узлов уже не помогает, может потребоваться полная замена коробки передач на автомобиле ВАЗ 2107.

Таким образом, обслуживание и ремонт КПП ВАЗ 2107 вполне доступно проводить самостоятельно, главное выполнять все требования инструкции по демонтажу и следовать чертежам при сборке.

Снятие коробки передач ВАЗ 2107

Чтобы демонтировать МКПП ВАЗ 2107, необходимо выполнить следующие действия:

Установить машину на эстакаду, яму, либо поднять на подъемник.
Отключить “массу” от аккумулятора. При использовании подъемника аккумулятор следует отсоединить перед тем, как поднимать машину. Работы в салоне авто также проходят при опущенном подъемнике.
Снять “бороду” (панель радиоприемника).
Нажать рычаг КПП и отверткой вывести запорную втулку вниз из полости стержня (ручки).
Снять стержень (ручку) КПП и при помощи пинцета вынуть из нее резиновую втулку демпфера.
Развести отвертками лепестки дистанционной втулки демпфера и снять ее, а также нижнюю резиновую и запорную втулки с рычага.
Открутить саморезы крепления крышки, которая закрывает отверстие в полу машины в районе выхода рычага КПП.
Снять крышку и поролоновый уплотнитель.
Перейти в яму (под эстакаду) или поднять авто подъемником.
Снять приемную трубу системы выхлопа.
Открутить стартер от картера сцепления и сместить его вперед.

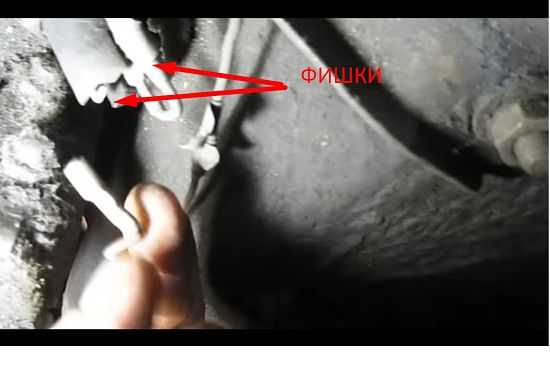

Расстыковать колодку провода выключателя заднего хода.
Отсоединить привод спидометра.
Открутить от КПП карданный вал и снять его.
Открутить и снять с картера КПП рабочий цилиндр сцепления.
Открутить болты крепления картера сцепления.
Подставить под КПП опору или пригласить помощников, чтоб поддерживали ее.
Открутить 4 болта крепления КПП.
Снять коробку передач с автомобиля, сместив ее назад.

После этого можно начинать проверку и ремонт коробки передач ВАЗ 2107 (“5-ступка”).

Установка коробки после ремонта производится в обратной последовательности.

Правильная эксплуатации

Советы по правильной эксплуатации коробки передач ВАЗ 2107.

Коробка передач, благодаря простой конструкции надёжная, но в то же время имеет небольшие недостатки, и постоянные микрополомки.

Чтобы коробка передач служила долго, нужно следовать инструкциям:

не стартовать с пробуксовки, так как это приводит к быстрому срабатыванию поверхности зубцов шестерён синхронизаторов;
при переключении передач выживать сцепление до упора;
переключать передачи необходимо последовательно, не перепрыгивая через одну или несколько;
менять масло вовремя и определённой марки, следуя инструкции по эксплуатации.

Если будет собираться спортивная коробка, например, спортивный ряд R1, то необходимо купить усиленные синхронизаторы для лучшей работы КПП. Отличается спортивный ряд количеством зубьев и качеством изготовления. При сборке нужно проверить манжеты на течь масла.

Заправочный объём кратера 1,9 литров. После заливки необходимо проверить уровень масла в коробке.

https://youtube.com/watch?v=ubldP7Hi3OI

Ремонтируем автомобиль ВАЗ 2107 самостоятельно:

Регулировка клапанов ВАЗ 2107 своими силами
Регулировка зажигания ВАЗ 2107 самостоятельно
Замена масла на ВАЗ 2107 своими силами

Устройство КПП

КПП имеет 5 передач вперёд и одну назад. Схема переключений скоростей полностью совпадает с трансмиссиями предыдущих классических моделей Жигулей. Принцип действия коробки классический.

Переключение передачи осуществляется при помощи ручки, которая идёт прямо в коробку передач. Ещё одним преимуществом является наличие пяти передач, которые стали длиннее. Но в отличие от переднего привода, нет возможности монтировать шестую передачу.

При появлении следующих неисправностей нужно проводить полный ремонт:

течь масла, из-под сальников и прокладок;
повышенный шум в коробке;
вылет передачи;
не втыкается и не включается передача;
вибрация на 5 передаче;
хруст синхронизаторов коробки.

Чтобы провести монтажно-демонтажную работу, и ремонт коробки передач — необходимо иметь минимальный набор автомобильного слесаря (ключи, отвёртки, молоток и т. д.).

Периодичность замены смазки

Замена масла в КПП на автомобиле с карбюраторным или инжекторным двигателем по официальному регламенту должна осуществляться каждые 60 тысяч километров пробега или один раз в три года. Здесь все зависит от того, что произойдет быстрее. Есть и другие нюансы, которые влияют на периодичность смены смазочного вещества, к примеру, характеристики используемого масла. Если владелец будет заливать в коробку передач своего авто некачественную жидкость или моторное масло вместо трансмиссионного, то периодичность его замены окажется значительно ниже. При этом конструктивные элементы коробки передач могут разрушаться изнутри.

Снятие КПП

Первое, что необходимо сделать перед началом демонтажа коробки, это достать инструкция по ремонту

Важно выполнять ремонтные работы в правильной последовательности

Перед демонтажными работами необходимо полностью вымыть коробку передач от грязи и масла, чтобы частицы грязи ни попали внутрь КПП, а также взять следующий инструмент: динамометрический ключ, съёмник, ударная отвёртка, герметик.

Динамометрический ключ для демонтажа КПП.

Снятие КПП выполняется по следующей схеме:

Установить машину на эстакаду.
Отсоединить массу от АКБ.
Нажать на рычаг 5-ступки и вставить отвёртку в отверстие запорной втулки, сдвинуть её вниз и вывести из плоскости.
Извлечь стержень, установленный на ручке КПП.
Освободить пол салона возле кулисы.
Зайти под автомобиль и слить масло. Затем нужно ослабить 4 болта на крышке.
Снять приёмную выхлопную трубу, после чего открыть капот и снять стартер с двигателя.
Демонтировать карданный вал, чтобы отсоединить его от главной передачи (дифференциала).
Отсоединить КПП от сцепления. Чтобы разъединить ведущий вал от сцепления, нужно его отжать и вытянуть коробку на себя.

Процесс разборки:

В колоколе сцепления снять муфту выжимного подшипника и вилку.
Открутить подушку коробки и привод спидометра.
Разъединить вторичный вал и кардан, и вытянуть фланец эластичной муфты.
Ослабить болты нижней крышки коробки и снять её.

Снятие крышки КПП автомобиля ВАЗ-2107.

После снятия крышки коробки передач, имеется полный доступ к внутренностям, что бы можно было провести внешний обзор дефектов.

Дальнейшие действия по разборке необходимо проводить очень аккуратно, чтобы не нанести повреждений на зубцы шестерёнок и синхронизаторов.

Завершение демонтажа:

Выпрессовывать подшипники.
Снять сальники вторичного вала.
Снять шайбу на внутреннем кольце подшипника.
Взять брусок и выпрессовать задний подшипник вала, после чего снять с вала кольцо.

На этом демонтажные работы окончены. Дальше нужно провести тщательную дефектовку и заменить детали, подверженные износу. Желательно купить комплект подшипников КПП, прокладок и заменить сальники вне зависимости от их состояния.

Установка коробки передач на ВАЗ 2107.

Монтаж коробки передач нужно осуществлять в обратном порядке. Перед монтажом главное не забыть смазать карданный шарнир и крестовину, чтобы трансмиссия была полностью исправной.

Частые дефекты

Перечисленные ниже дефекты наиболее часто встречаются на автомобилях ВАЗ 2107

Важно вовремя диагностировать неисправность и постараться отремонтировать

Повышенный шум

Порождает повышенный шум или вой коробки передач подшипники и синхронизаторы, которые годятся под замену. Чтобы узнать нужно ли менять подшипник, достаточно визуально посмотреть на него и покрутить. У синхронизаторов же часто слизывают зубцы, что влечёт за собой переключение передач с хрустом.

Тяжёлое переключение передач

Убедившись, что сцепление в рабочем состоянии, нужно искать причины в следующем:

засорён шарнир рычага КПП (лечится обычной чисткой);
деформировалась вилка переключения передач (если деформация незначительная, то можно выпрямить);
туго ходит скользящая муфта и шток вилки переключения.
