Механическая коробка ваз 1118

Выбираем лучшее

На заводе в коробку автомобиля заливают масло ТНК ТРАНС КП, но подавляющее количество автовладельцев предпочитает заливать жидкости от других марок, чаще всего иностранного производства. Обычно при переходе на масла от других марок снижается шум исходящий от КПП и повышается срок службы, и даже снижается расход топлива.

Для выбора масла для КПП «Лады Калины» необходимо ориентироваться на вязкость. Здесь вам поможет следующий список :

• Класс вязкости:75W80 выдерживает температуру от -40 до +35
• Класс вязкости:75W85 выдерживает температуру от -40 до +35 (но по характеристикам немного впереди конкурента)
• Класс вязкости:75W90 выдерживает температуру от -40 до +45
• Класс вязкости:80W85 выдерживает температуру от -26 до +35
• Класс вязкости:80W90 выдерживает температуру от -26 до +45
• Класс вязкости:85W90 выдерживает температуру от -12 до +45 и выше

Утечка масла и поломки

Первое, что надо запомнить начинающему автомобилисту — самостоятельно отремонтировать коробку передач весьма непросто. У этого узла трансмиссии достаточно сложная конструкция, и любая ошибка в ремонте способна привести к аварии (и дополнительным тратам денег, времени и нервов). Но основные моменты, касающиеся ремонта коробки передач, перечислить все же стоит. Хотя бы для того, чтобы не платить в автосервисе за неправильно сделанный ремонт.

Но стоит разобраться с признаками и причинами поломок в МКПП Лады Калина, и основными методами их устранения:

• Шум и стук, слышащийся из коробки переключения скоростей. При удачном стечении обстоятельств проблема здесь будет в выработанном ресурсе смазочной жидкости. Более неприятный вариант — стерлись подшипники или шестерни. В описанном случае поможет только замена деталей. И менять самостоятельно не рекомендуется — лишь с помощью профессионала и под его непосредственным руководством.
• Передачи переключаются с определенным трудом. В описанном случае проблема заключается в неполном выключении сцепления (диск не отходит до конца), деформации тяги привода переключения скоростей, износ пластиковых деталей механизма переключения или ослабление винтовых креплений рычага. Последние два случая встречаются чаще всего. Исправляются поломки следующим образом:
  • при проблемах с диском сцепления рекомендация одна — обратиться к специалистам (самостоятельный ремонт невозможен без специального инструмента и навыков);
  • при деформации тяги (их внешний вид показан в сервисной книжке) их необходимо либо выправить (выровнять до нужного уровня), либо заменить целиком, купив запчасти заранее;
  • поломки пластиковых частей исправляются их заменой. Но следует учесть — замена определенных деталей занимает много времени, и невозможна без помощи специалиста по ремонту машин АвтоВАЗ;
  • ослабление креплений исправляется проще всего — необходимо завинтить шурупы и болты, удерживающие механизм в нужном положении. Здесь используются стандартные гаечные ключи и отвертки. Но рекомендуется заранее приобрести соответствующий набор, поскольку крепления в механизме имеются различного размера, и под различный инструмент.
• Самопроизвольное переключение рычага в нейтральное положение. Здесь проблема заключается либо в масле, либо в износе запчастей или неправильной регулировке механизма переключения передач. И самостоятельный ремонт в описанных случаях невозможен: придется обращаться к профессионалам.

Отдельно стоит описать проблему с утечкой масла в МКПП в Ладе Калина. Здесь имеется два вероятных источника проблемы: повреждение герметика или износ сальников, либо трещина в корпусе коробки передач. Второй случай встречается реже, но при нем нередко приходится менять МКПП целиком (а это немалые траты). А при повреждении герметика либо износе сальников коробка вытаскивается, разбирается (при определенных технических познаниях это способен сделать и новичок), и либо меняются прокладки, либо наносится новый герметик.

Имеется дополнительная причина утечки масла — ослабление креплений коробки передач. Решается она простым завинчиванием болтов. И при своевременном решении устраняется легко и без особых проблем.

Заклинило рычаг КПП

В любом случае необходимо извлечь последний крепёжный элемент после того, как будет отвёрнута к кронштейну кузова гайка болта, фиксирующая левый рычаг подвески.

После этого останется только снять рычаг. Ещё один довольно важный элемент — вилка КПП, за её состоянием тоже надо следить.

В ёмкость нужно будет слить всё оставшееся масло. Кап ремонт КПП предполагает и выворачивания из шестерён полуосей дифференциала такой детали, как привод колёс. Заглушки ставятся на то место, где раньше были шестерни. После того как регулировка КПП закончена, обычно переходят к установке левой опоры подвески, кронштейнов задней части автомобиля.

Любые подобные работы, в том числе и ремонт вторичного вала, должны учитывать общую схему коробки передач, основной принцип её работы. Её содержит книга по ремонту коробки. То же самое касается функциональности составных элементов, иначе опора рычага КПП не может быть заменена, как и другие детали.

Демонтаж КПП Лада Калина на специализированной СТО.

Особенности ремонта полностью знакомы только настоящим профессионалам. Лучше доверить работу им, если нет должного опыта, некоторых практических навыков.

Необходимо полностью промыть механизм водой перед тем, как разбирать его, выявлять неисправность КПП. Проблемы при ремонте могут возникнуть, если не установить саму деталь на специальном стенде. Полностью демонтируется кронштейн, который отвечает за фиксацию троса сцепления, подвеску мотора.

Многие дают полезные советы по замене КПП ВАЗ. Согласно им, в любом случае понадобится снять заднюю крышку у картера.

Алгоритм замены

1. 1. Необходимо снять гофру с корпусом воздушного фильтра.

   2. С аккумулятора отключить клеммы и другие провода, сам АКБ вынуть на время ремонта.

1. Открутить проводку для питания стартера.

2. С КПП нужно снять трос, провода, а также демонтировать защиту мотора.

3. Сделать очистку всей поверхности, где коробка передач крепится к мотору, и открутить ее.

4. Снять опору ДВС или поддомкратить его.

5. Выкрутить валы от коробки передач, «крабы».

6. Немного отодвинуть КПП от мотора без снятия элемента, что позволит начать выполнение замены сцепления.

7. Открутить болты, которые соединяют кожух маховика и диска сцепления. Сам маховик отжать отверткой, а болты необходимо крутить последовательно понемногу в круговом направлении.

8. Снять диск и отложить в сторону, даже есть он в нормальном состоянии. Осмотреть маховик на предмет сколов, царапин, прочих повреждений.

9. Установить новые детали или часть нового сцепления.

10. Во время работы с корзиной, нужно «отцентровать» внутри диск. Для этого вставляется ведомый элемент, а после кожух нажимного. Упростить задачу помогает оправка, а при установке элементов нужно наживить новую корзину, вставить центрирующую деталь в диск и попасть в маховик.

11. Затяжку болтов сделать в круговом порядке равномерно, прикручивая коробку передач к двигателю.
12. Подключить трос и проводку, сделать настройку для нормальной работы всей системы.

Мелкие проблемы всегда легче и дешевле устранять, чем заниматься капитальным ремонтом узлов.

Симптомы замены

Механические повреждения можно увидеть только после снятия сцепления с автомобиля, но понять его износ можно по определенным изменениям, появившимся в работе механизма.

Производитель полную замену рекомендуется при следующих симптомах:

1. Начинается «ведение», другими словами, снижается мощность мотора.
2. Появляются пробуксовки, неполное включение.
3. При включении передач появляются сторонние звуки, толчки или щелчки.
4. Сцепление временами пропадает.
5. Есть вибрации при выжатой педали сцепления.

Демонтаж и монтаж коробки передач

Обслуживание коробки передач предполагает, что механизм придётся снимать, менять его позицию. Перед этим необходимо установить на подъёмник само транспортное средство. Зажигание необходимо полностью выключить и обязательно пригодиться стояночный тормоз.

Как ремонтировать коробку передач? Для этого от аккумулятора отсоединяют клемму «минус». Капот необходимо открыть полностью. Об этом пишет любой справочник по ремонту КПП.

Крышка масляной горловины тоже демонтируется. Необходимо установить предыдущий элемент после того, как снят экран. Коробка переключения передач требует ослабления хомута, ответственного за фиксацию. От соответствующего датчика необходимо отсоединить шланг впускной трубы. Люфт рычага коробки передач требует таких же действий на практике. Затем надо отвернуть гайку воздухозаборника.

Ход ремонта далее зависит от конкретной неисправности.

Коробка передач Лада Калина после демонтажа и разборки.

КПП можно установить на прежнее место после того, как ремонт 1 скорости будет завершён. На наружную поверхность соответствующей втулки в сцеплении наносится смазка ШРУС-4, очень тонким слоем. Это поможет и в том случае, когда болтается КПП. К поворотным кулакам отворачиваются болты фиксации пальцев.

Технические особенности КПП

Блок ведущих шестерней сцепляется первичным валом

Это важно учитывать, когда проводится ремонт КПП. Что касается самого первичного вала, то для него создаётся постоянное сцепление с элементами передней передачи, выполняющими аналогичные функции

Осуществляя ремонт вторичного вала, надо помнить о том, что он обладает полой структурой. Именно благодаря ей масло без проблем доходит до ведомых шестерней.

Устройство КПП такого, что при ремонте не обойтись без использования специальных схем. Не более 0,07 миллиметров составляет в этом случае радиальный зазор на роликовых подшипниках.

Ремонт кулисы КПП — тоже довольно сложный процесс. Особенно, учитывая, что 0,04 миллиметров не должен превышать этот же показатель, но для шариковых аналогов.

Месторасположение кулисы КПП на Лада Калина.

Маслосборник отвечает за подачу масла. Он находится в области переднего подшипника, зафиксированного за вторичным валом. Капитальный ремонт часто затрагивает и такие детали. Если подобрать нужную толщину колец — появится возможность регулировать показатель натяга. Размеры сальников легко найти в инструкции, эти детали заменяются без проблем даже в домашних условиях.

При ремонте ручки КПП необходимо помнить о том, что к фланцу дифференциала прикрепляется ведомая шестерня у коробки передач на этой машине. Посредством салуна с атмосферой совмещается сама коробка, находящаяся в верхней части конструкции, которую мы рассматриваем.

Ремонт рычага — не единственная операция, которую необходимо проводить время от времени. Иногда требуется заменить подшипники, это делается при появлении постороннего шума. Комплект для ремонта КПП нужно приобрести, если лишний шум стал заметен во время нажатия, отпускания педали сцепления.

Все элементы привода управления коробки передач Лада Калина.

Руководство по ремонту говорит о том, что управляется коробка с помощью привода, который состоит из нескольких элементов:

• Штока переключателя.
• Шаровая опора.
• Рычаг.

Согласно руководству, тросовые конструкции всегда оснащаются реактивной тягой, тогда передачи не выключаются сами по себе. Один из концов тяги связан с рычагом, а второй — с мотором. Если сальники внутренних шарниров вышли из строя, необходимо провести самостоятельный ремонт КПП. Но перед тем как их заменить, надо полностью сменить масло. Привод передних колёс отсоединяется полностью.

Три оси присутствуют на системе переключения. Одна ось снабжается трёхплечим рычагом для выбора и выключения передач. Коробка переключения передач у второй оси отсутствует, но зато есть скобы, блокирующие поворачивание. После каждых 75 тысяч километров пробега эту конструкцию полностью меняют. Люфт рычага коробки передач тоже должен насторожить, как и выход из строя других деталей.

Выбираем самое лучшее масло

При выборе масла в КПП, и для других агрегатов Лады Калины, необходимо брать только оригинальную жидкость. Поскольку, в последнее время, рынок имеет значительную долю подделок, необходимо подходить к вопросу тщательно.

Так, Калиноводы выбирают заливать масло «ТНК TRANS KP Super». Как показывает практика, коробка передач на нём начинает работать тише, а скорости включаться плавно. Следите за уровнем масла в КПП.

А в 8-ми клапанный двигатель предпочитают лить то, что рекомендовано заводом, впрочем как и в 16-ти клапанный двигатель. 16-ти клапанный двигатель капризнее, поэтому необходимо со всей строгостью отнестись к выбору масла.

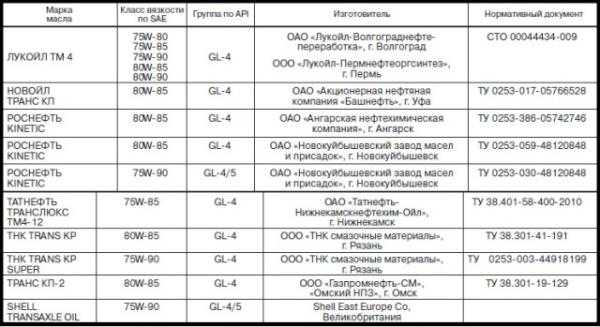

В сервисном мануале завода была найдена таблица рекомендованных масел для Калины, а также их кодировка.

Стоит помнить, что в коробку передач заливается только трансмиссионное масло. После капитального ремонта, в момент обкатки можно использовать самое простое — ТАД-17.

Последствия несвоевременной замены

Поскольку со временем эксплуатации масло в КПП теряет свои свойства, как физические, так и химические, это может вызвать следующее последствия:

• Износ валов и шестерней. Это связано с тем, что через 150 000 км масло теряет физические свойства, а именно охлаждающий эффект. Так, вращение валов и трение шестерней приводит к нагреву и повышенному износу.
• Потеря химических свойств приведет также к износу и скоплению металлической стружки в масле, что скажется не только на шестернях, но и на подшипниках.

Все эти причины, могут послужить повышенному износу, что приведет к преждевременному капитальному ремонту коробки передач.

На Лада Калина 70w-90!

Процесс замены (кратко)

Подробнее о замене масла в материеле: замена масла в коробке передач на Лада Калина.

Заменить масло в КПП Лада Калина с одной стороны просто, а с другой и не так уже легко. Для этого понадобиться инструментарий, а именно: домкрат, промывочное масло, ключ на 17 и емкость для отработки.

Теперь, когда все готово, приступаем к самому процессу работы:

1. Устанавливаем автомобиль на подъемник или яму.
2. Демонтируем воздушный фильтр.
3. При помощи щупа, проверяем количество масла.
4. Демонтируем нижнюю защиту двигателя.
5. Откручиваем сливную пробку на КПП.
6. Слив масла может длиться до 40 минут.
7. Закручиваем сливную пробку, при этом, не забыв заменить уплотнительное колечко.
8. Теперь, вставляем в щуп лейку с удлиненной трубкой.
9. Заливаем масло, в размере около 3 литров.
10. Вытираем щуп, и вставляем, а затем вынимаем его. Смотрим уровень, он должен быть между указателями максимум и минимум.

Вот и все, масло в коробке заменено. Проезжаем 10-15 километров и смотрим показатель уровня. При необходимости доливаем масло.

Рекомендуемые АвтоВазом масла в КПП

Специалисты рекомендуют использовать масло с вязкостью от 70W80 и до 80W85.

Производители:

• Роснефть
• Shell
• Liqui Moly
• Лукойл
• Castrol
• Mobil

Также стоит отменить, что компания ZIC тоже преуспела в производстве трансмиссионных жидкостей и набирает немало положительных отзывов.

Производитель автомобиля «Лада Калина» рекомендует для использования масла следующих торговых марок:

• Лукойл TM4 с классом вязкости: 75W-80, 75W-85, 75W-90, 80W-85 и 80W-90
• НОВОЙЛ ТРАНС КП с классом вязкости:80W-85
• Роснефть KINETIC с классом вязкости: 80W-85
• ТНК Транс КП с классом вязкости: 80W-85
• ТНК Транс КП СУПЕР с классом вязкости: 75W-90
• Транс КП-2 с классом вязкости: 80W-85
• Shell Transaxle Oil с классом вязкости 75W-90

Использование масла от ТНК оправдывается в тех случаях, если автомобилем имеет небольшой годовой пробег (не более 20 тысяч километров).

Зачем необходима замена масла в МКПП?

Производитель автомобилей Lada Kalina, компания АвтоВАЗ, всегда пишет в сервисных книжках о необходимости периодической замены масла. Это касается и трансмиссионной смазки, заливаемой в механическую коробку передач. При этом производитель рекомендует сливать отработанную жидкость каждые 75 тысяч километров пробега. А опытные водители добавляют — при интенсивном использовании автомобиля стоит проверять состояние масла после 50 тысяч километров пробега (а при необходимости, и менять его).

Но какие имеются функции у масла в МКПП на Ладе Калина? Здесь принципы аналогичны прочим автомобилям, оснащенным механической коробкой переключения скоростей. Трансмиссионная смазка предназначена для уменьшения трения при соприкосновении движущихся деталей — шестерней и валов. Вот для каких целей требуется масло в МКПП:

• Уменьшать износ движущихся деталей. При отсутствии смазки шестерни и валы изнашиваются, стираются, из-за дополнительных усилий, связанных с противодействием трению, на них появляются изъяны и трещины. Как следствие — коробку передач приходится ремонтировать (в запущенных случаях — менять целиком). А это приводит к дополнительным тратам на ремонт, и к потере времени и нервов.
• Упрощать переключение скоростей. При недостатке смазки (а также при выработке ее ресурса) передачи переключаются с большим трудом, а рычаг переключения иногда выбивается в нейтральное положение (что приводит к крайне неприятным ситуациям на дороге).
• Уменьшать расход топлива. Для преодоления дополнительного трения приходится тратить дополнительное топливо. Это не только увеличивает затраты на эксплуатацию авто, но и увеличивает износ силовой установки (даже при условии своевременной замены масла в моторе).
• Снижать шум, издаваемый машиной. Этот пункт кажется неочевидным, но лишь до определенного момента — пока из коробки передач не вытечет масло (например, из-за протечки). Стук и гул, издаваемый коробкой передач, по уровню децибелов превосходит даже звук двигателя.

При этом определить, что для Lada Kalina масла не хватает, можно без особых проблем. Причем проверить это можно по поведению автомобиля или по состоянию смазки (обычно стоит проверить и то, и другое). Следующие признаки говорят о необходимости поменять смазку в коробке передач:

• Периодически из МКПП слышится стук, повысился расход топлива, передачи переключаются с некоторым трудом. Перечисленные признаки обычно появляются одновременно. И при их появлении стоит проверить состояние масла в коробке передач.
• Меняется консистенция масла. Оно становится густым, в нем появляются вкрапления грязи и сажи, меняется цвет (в определенных случаях меняется и запах). При редких поездках смазочная жидкость распадается на отдельные фракции — расслаивается. В нижней части коробки передач откладывается своеобразный «ил» — мутная и густая взвесь. А вверху остается прозрачная и текучая жидкость. При этом ни одна из фракций не способна уменьшить трение до необходимого уровня.
• Появляется металлическая стружка. Стоит отметить — при частом появлении металлической стружки дело уже не в масле, а в неполадках внутри МКПП. И здесь рекомендуется обращаться к специалистам, способным отремонтировать авто и (при необходимости) заменить нужные запчасти.

Но стоит учесть — в ряде ситуаций требуется не замена трансмиссионного масла, а полноценный ремонт автомобиля.

Какое масло лучше выбрать?

На сегодняшний день мало у кого могут возникнуть проблемы при выборе горюче-смазочных материалов, так как рынок буквально кишит всевозможными производителями. И масло в этом случае не является исключением. Главное, что нужно учесть при выборе трансмиссионной жидкости — это покупка оригинала, а не контрафакта. Не слушайте продавцов подделок, сколько бы они ни перечисляли вам преимущества китайского масла. Это вовсе не значит, что масло должно быть дорогим.

На практике использование даже самого простого и относительно недорогого масла, такого, как «Лукойл» полусинтетическое, себя вполне оправдывает. Как говорят владельцы «Калин», на таком масле Лада может пройти даже более 300 тысяч км без капремонта. Как показывает практика, если лить масло «ТНК Magnum» в коробку передач, МКПП (механическая коробка) будет вести себя значительно тише. В частности, пропадут посторонние звуки и шумы, а во время зимних холодов передачи будут включаться намного легче. Предлагаем вам ознакомиться с рекомендациями по выбору трансмиссионной жидкости от отечественного производителя.

Помните, покупая масло — забудьте о присадках. Поскольку современные трансмиссионные жидкости — то же самое касается и моторных — имеют все нужные компоненты для продуктивного функционирования всех узлов и агрегатов системы. Использование дополнительных присадок может разрушить структуру расходного элемента (будь то масло или другая жидкость), в результате чего его придется полностью менять.

Выбор

ВНИМАНИЕ!. На Лада Калина устанавливается два типа сцепления:

• 190 мм (три болта у стартера),
• 200 мм (два болта у стартера).

Точно сказать какое у Вас можно после разбора. Мы рекомендуем поступить именно так. Но можно определить по стартеру, вернее по его креплению.

На нашей редакционной Калине мы поставили VALEO 828003. Стоило около 3500 рублей за комплект.

Артикулы

• LADA 21100-1601000-00
• Krafttech W05200G

При появлении неприятностей в дороге рекомендуется произвести буксировку или обратиться за услугами к эвакуатору, поскольку есть риски поломки КПП.

Выявление и устранение проблем КПП

Обслуживание КПП предполагает снятие данного устройства из штатного места. Специально для этого машину требуется завести на смотровую яму или воспользоваться подъемником. Чтобы изъять коробку, требуется снять воздушный фильтр, стартер, брызговик, защиту с картера, привод с колес, опоры подвески, отсоединить реактивную тягу, приводы передних колес, болты и гайки крепления. Ремонт КПП может заключаться и в замене кулисы.

https://youtube.com/watch?v=Eq0TmNJAmZ0

Во время диагностических работ проверяются все составляющие привода управления коробки передач, начиная от рычага переключения, заканчивая тягой управления

Внимание необходимо уделять вилке КПП. Данная составляющая деталь механизма переключения передач изготавливается из крепкого материала

Вилка имеет два разветвленных зубца и ось. При ее деформации следует осуществить замену детали.

https://youtube.com/watch?v=64VfNjK9KKg

Лада Калина своими руками может быть отремонтирована. В частности, одним из способов восстановления работоспособности КПП, является замена масла коробки. Самостоятельно определить уровень масла представляется возможным по контрольным меткам, которые нанесены на специальный указатель. Что касается использования трансмиссионной жидкости, то следует делать выбор в пользу горючего, которое не теряет своих свойств при широком диапазоне температур. В частности, это может быть масло 75W-90, 80W-85.

https://youtube.com/watch?v=QnyWekIwIk0

Ликвидировать шум со стороны КПП возможно, если произвести замену подшипников. Ремонт КПП Калины может выражаться в осуществлении замены сальников внутренних шарниров. Если сальники износились, то из-за этого хозяин Лады столкнется с таким проявлением, как течь масла.

Технические особенности КПП

При ремонте КПП Лада используют специальные схемы. Радиальный зазор роликовых подшипников составляет не более 0,07 мм. Для шариковых аналогов этот показатель не должен превышать 0,04 мм. Масло подается за счет маслосборника, который находится в области переднего подшипника, зафиксированного за вторичным валом. Регулировать натяг можно, подобрав нужную толщину колец. Последние детали установлены в картерном гнезде. Ведомая шестерня коробки передач на Калину прикреплена к фланцу дифференциала. Коробка сообщена с атмосферой посредством салуна, находящегося вверху рассматриваемой конструкции.

Ремонт КПП Лада Калина проводится при выходе из строя сальников внутренних шарниров. Перед их заменой сливают масло, отсоединяют привод передних колес, извлекают детали отверткой. Для прессовки нового сальника потребуется подходящая оправка.

Немного о масле

На «Ладе Калине» стоит обычная пятиступенчатая механика. Она ставится еще со времён «девяток». Не так давно «Автоваз» выпустил коробку ВАЗ-2180 с тросовым приводом. В поддон залито масло, оно не разбрызгивается и не накачивается насосом. Смазывание происходит таким образом: в ванну при вращении окунаются шестерни промежуточного и иных валов, тем самым обеспечивается смазывание трущихся элементов. Также трансмиссионная жидкость обеспечивает отвод тепла, иначе коробка быстро перегревается. Если шестерни работают насухую, возникает большое количество выработки. После этого она накапливается в масле, со временем придавая жидкости коричневый оттенок. Поэтому необходимо держать уровень масла в КПП под контролем. Для этой процедуры в «Калине» есть специальный щуп. Если уровень масла ниже средней отметки, лучше автомобилем не пользоваться, а долить трансмиссионной жидкости.
