Замена компрессора кондиционера ваз 2113 своими руками

Зачем он нужен?

Вопрос, ответ на который очевиден — для повышения комфорта. Как раньше люди поступали, когда в машинах отсутствовали кондиционеры? Они просто открывали окна и охлаждались за счет поступающего в салон воздуха.

Но вместе с воздухом шла пыль, грязь, мусор. Приятного в этом мало. Плюс при движении на высокой скорости окна не откроешь особо, ибо создается сильнейший шум внутри салона.

Климатическое оборудование, установленное на ВАЗ 2114, позволяет выполнять три основные задачи:

Охлаждать салон;
Обогревать;
Высушивать воздух и внутреннее пространство авто.

За счет одновременной работы отопителя и кондиционера, вы можете избавиться от проблемы с запотеванием стекол, удалить лишнюю влагу, которая особенно сильно накапливается в салоне зимой и осенью. Излишки влаги приводят к коррозии и появлению ржавчины.

Как видите, польза кондиционера заключается не только в том, что он охлаждает воздух и делает поездки в летнюю жару приятными и прохладными. Потому отказываться от идеи его установки вряд ли стоит.

Об установке климат-контроля

Если коротко, то установка климат-контроля на ВАЗ 2114 является уделом энтузиастов. Рядовые владельцы «четырнадцатых» моделей подобными вещами занимаются крайне редко, ограничиваясь простым кондиционером, последовательность установки которого приведена выше. Причина проста: ставить климат-контроль на далеко не самую новую машину — экономически нецелесообразно.

Чтобы это сделать, потребуется закупить электронные блоки управления отопительной системой. Один или два (в зависимости от того, сколько зон контроля планируется установить). Затем их нужно будет подключить к бортовой сети, для чего в неё потребуется внести серьёзные изменения. Эта задача под силу далеко не каждому водителю. Следовательно, потребуется специалист, услуги которого весьма недёшевы. С учётом всего этого владельцу ВАЗ 2114 следует задуматься: а так ли ему нужен климат-контроль?

Итак, установить кондиционер на ВАЗ 2114 вполне можно своими силами. Всё, что для этого необходимо сделать — купить готовое устройство в любом магазине автозапчастей и тщательно изучить инструкцию по установке. Трудности могут возникнуть лишь на этапе заправки кондиционера. Поэтому заправлять это устройство самостоятельно следует лишь в крайнем случае. Если есть возможность — лучше доверить заправку профессионалам с соответствующим оборудованием.

Ремонт подсветки и панели приборов

Насколько был смысл ремонтировать ущербную стоковую приборку, каждый решал сам, потому что уже тогда, а сейчас тем более, можно было купить панель приборов в сборе стороннего производителя. Их делали местные конторы Gamma, Prosport и некоторые другие. Кроме более привлекательного внешнего вида, панель была надежнее, а некоторые интегрировали в нее вместо штатного термометра с часами, который назывался почему-то маршрутным компьютером, более функциональные электронные приборы, которые позволяли замерять моментальный расход топлива и делали многие другие полезные вещи. Стоили такие приборные панели, уже тюнингованные, порядка 6-8 тысяч, но это была полноценная замена.

Как правило, после двух замен ламп на панели приборов, многие владельцы переходили на светодиодную подсветку, если не удавалось найти тюнингованную приборку с диодами. Поменять лампы на светодиоды так же просто, как и заменить лампы на новые, только светодиоды светят лучше и спирали в них нет. Поэтому горят они практически вечно. Для замены лампы на светодиод достаточно рассчитать сопротивление и подключить в 12-вольовую систему 3-вольтовый светодиод вместо лампы. Это отдельная тема и мы расскажем о том, как сделать подсветку салона и подсветку приборной доски на светодиодах в следующий раз. А пока рассмотрим вкратце устройство приборной панели ВАЗ 2114, чтобы примерно знать, отчего на приборке перегорают лампы.

Частые неисправности

От правильности установки охлаждающего оборудования зависит его долговечность и качество работы. Но на нарушение функциональности могут влиять и внешние факторы, такие как погода, дорожные условия, аварии и пр.

Можно выделить несколько наиболее частых неисправностей, связанных с кондиционирующим оборудованием.

Повреждение уплотнителей или снижение их качества. Они могут изнашиваться или повреждаться под теми или иными негативными воздействиями. Периодически следует проверять их состояние, при необходимости менять.
Коррозия радиатора и трубопроводов. Система включает в себя множество металлических элементов, главная опасность для которых — это коррозия и ржавчина. Старайтесь выбирать максимально защищенные от этих факторов изделия, медные радиаторы. Плюс соблюдайте инструкцию по установке, чтобы влага не стала причиной развития коррозии.
Нарушение целостности сальников, резиновых компонентов. Резина — материал далеко не вечный. Из-за них не редко нарушается герметичность системы, что приводит к утечке фреона

Здесь важно изначально устанавливать надежные резиновые компоненты, обладающие высоким уровнем качества.

Кондиционер — невероятно полезная вещь в каждом автомобиле. Не переживайте, что АвтоВАЗ не позаботился в свое время об оснащении модели ВАЗ 2114 кондиционером. Сегодня его более чем реально поставить даже своими руками. Дерзайте!

Загрузка …

Как снять стеклоподъемник в сборе на ВАЗ 2114 и 2115

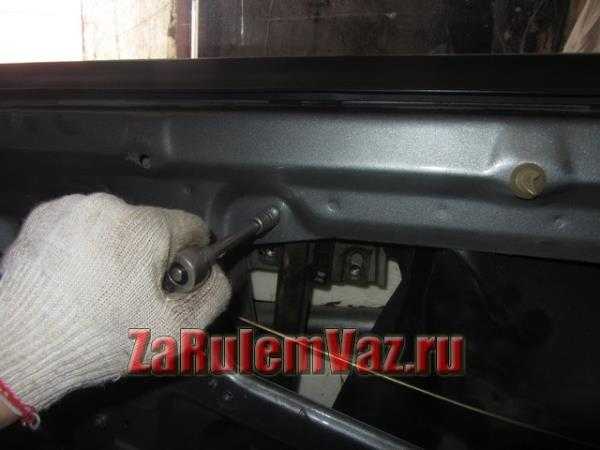

Первым делом необходимо добраться до креплений всего механизма, а чтобы это сделать — снимаем обшивку передней двери. Когда с этим справились, откручиваем два болта крепления стекла двери к планке трапеции.

Они затянуты с довольно немалым моментом, хоть и имеют небольшой диаметр резьбы, поэтому головкой делать это удобнее всего.

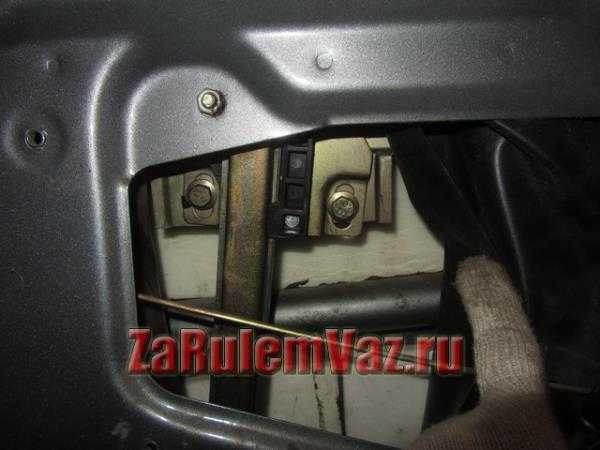

Теперь стоит посмотреть на остальные крепления механизма к двери. На фото ниже наглядно показаны все гайки крепления стеклоподъемника.

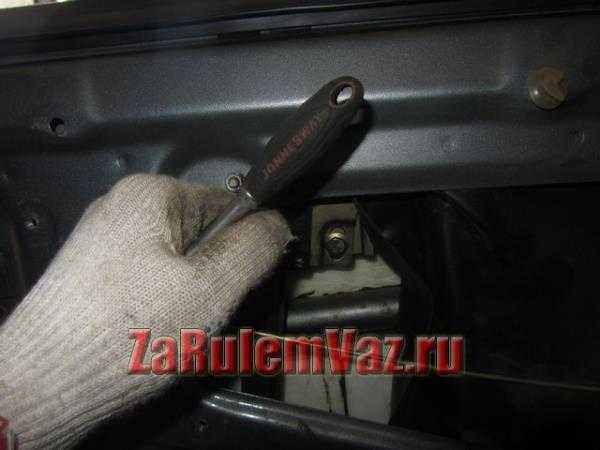

Затем можно откручивать все их поочередно. Сначала три, которые крепят мотор:

Затем одну вверху в непосредственно близости к стеклу:

Две по центру:

И одну практически в самом низу:

Когда все крепления освобождены, необходимо отсоединить штекер питания от моторчика стеклоподъемника. После чего можно аккуратно снимать всю трапецию со шпилек, и выводить механизм через самое большое технологическое отверстие в двери.

И окончательный результат будет выглядеть примерно следующим образом.

Теперь можно покупать новый стеклоподъемник, цена которого составляет порядка 1000 рублей в сборе и производить его замену. Установка выполняется в обратной последовательности, и сложности в процессе данной работы не возникает.

Если неисправность была именно в самом моторе, что бывает чаще всего, то можно произвести замену именно электро-двигателя. Он стоит порядка 600 рублей, и меняется также просто.

Источники

http://daciaclubmd.ru/repair/engine/zamena-radiatora-ohlazhdeniya
http://zarulemvaz.ru/zamena-steklopodemnika-na-vaz-2114-i-2115/

О выборе автомобильного кондиционера

Перечислим основные параметры, на которые должен ориентироваться владелец ВАЗ 2114, выбирая кондиционер:

рабочее напряжение — 12 вольт;
температура выдаваемого воздуха — от 7 до 18°С;
потребляемая мощность — от 2 киловатт;
тип используемого хладагента — R134а;
жидкость для смазки — SP15.

Всем вышеперечисленным параметрам соответствуют кондиционеры, выпускаемые фирмами:

«ФРОСТ» (модель 2115F-8100046–41);
«Август» (модель 2115G-8100046–80).

Их устанавливают практически все владельцы ВАЗ 2114.

Установка кондиционеров от других автомобилей практикуется крайне редко, поскольку с ними возникает масса проблем. В частности, система трубопроводов в таком кондиционере может оказаться или слишком короткой, или слишком длинной. Поэтому её придётся либо чем-то наращивать, либо обрезать.

Крепёжную и уплотнительную систему «не родного» кондиционера тоже придётся серьёзно дорабатывать, причём далеко не факт, что доработка будет удачной и получившаяся система сохранит герметичность. В приборной панели, вероятно, придётся прорезать новые вентиляционные отверстия, что неизбежно вызовет вопросы при прохождении очередного техосмотра. Все эти моменты делают установку кондиционеров с других машин нецелесообразной, особенно при наличии в магазинах готовых решений специально для ВАЗ 2114.

Заправка

Заправку кондиционеров нужно выполнять на специализированном оборудовании, где практически все за вас делает агрегат.

Перед заправкой у мастера убедитесь, что у него имеется разрешение на подобный вид деятельности. Также поинтересуйтесь, на каком оборудовании будет происходить процедура извлечения фреона (если вы проводите повторную заправку).

https://youtube.com/watch?v=759-4AEAqVw

Процедура заправки выполняется в следующем порядке.

Извлечение старого фреона. В вашем случае, когда вы только установили кондиционер, данный этап пропускается.
Внутри системы создается вакуум. Это нужно для проверки герметичности вашего оборудование. Если имеются дефекты, залитый фреон попросту вытечет и вы зря потратите деньги на не дешевую заправку.
В систему добавляют добавки и специальное масло. С течением времени и по мере эксплуатации кондиционера, это масло исчезает. Так что при последующих заправках придется заливать как фреон, так и новое масло.
Наполняется контур фреоном.
Система тестируется.
Услуга специалистов оплачивается.

Необходимый фреон

В случае с ВАЗ 2114 требуется заправка фреонов в объеме не более 500 граммов. Именно на такое количество хладагента рассчитано большинство систем охлаждения, подходящих для данной модели авто.

Заправить кондиционер своими руками у вас не получится хотя бы по той причине, что покупать оборудование и сам хладагент для пары заправок совершенно неразумно. Единственное исключение — это если вы сами занимаетесь представлением услуг по ремонту и обслуживанию авто, потому заправочный аппарат у вас присутствует.

При последующих заправках кондиционера фреоном советуем проводить антибактериальную очистку. Так поступающий из системы воздух будет не только прохладным, но и чистым, безопасным.

Установка

Теперь дело «за малым» — установить оборудование на собственный автомобиль. Скажем сразу, сделать это не так просто. Потому при отсутствии опыта приступать к работе настоятельно не рекомендуем.

Если же вы привыкли ремонтировать машину своими руками, уже успели разобрать и собрать чуть ли не все составляющие вашего ВАЗ 2114, тогда вы точно справитесь.

Работу можно разделить на шесть основных этапов:

Монтаж испарителя;
Установка проводки;
Установка конденсатора;
Монтаж трубок;
Скрепление проводов;
Установка компрессора.

Теперь о каждом из этапов поговорим отдельно.

Испаритель

Для установки испарителя опирайтесь на следующую инструкцию:

Снимите резиновый уплотнитель с капота своего автомобиля;
Демонтируйте пластиковый водосток, расположенный справа;
Полностью снимите фильтр печки, демонтировав вместе с корпусом;
Возьмите герлен, который идет в комплекте к кондиционеру, приклейте его согласно инструкции;
Установите нижнюю часть испарители;
Смонтируйте корпус вентилятора;
Завершите установку собранного испарителя.

Прокладка проводов

Это не самый сложный, но очень ответственный этап. От качества и надежности укладки проводов зависит срок службы оборудования.

Снимите воздушный фильтр и демонтируйте адсорбер.
Снимите нижнюю защитную крышку монтажного блока.
Уберите уплотнители, расположенные на гидрокорректоре фар.
Плюсовой проводок протяните вдоль стандартного пучка проводки к аккумуляторной батарее.
Проложите проводку, которые подходят к вентилятору кондиционера и датчику давления.
Провод с кнопкой для активации протяните через отверстие гидрокорректора.
Кнопку установите на понравившемся вам месте на приборной панели.
На выключателе отопителя соедините оранжевый и серый провод.
Установите датчик температуры в отверстие, сквозь которое проходит идущая на вентилятор печки проводка.
Поставьте терморегулятор путем подключения к нему нужного провода. Место для монтажа выбирайте сами, как вам больше понравится.

Этап установки

Конденсатор

Следующий этап — это установка конденсатора. Для этого вам нужно:

Переставить звуковой сигнал на места датчика температуры наружного воздуха;
Установить клипсу из пластика и временно разместить конденсатор;
Соединить между собой компрессорную трубку и конденсатор;
Завершить фиксацию конденсатора.

Трубки

Ресивер соединяется с испарителем с помощью специальной трубки. В инструкции указано, какую именно нужно использовать трубку для этих целей;
К компрессору от испарителя протягивается другая трубка;
Устанавливается датчик давления и соответствующая соединительная трубка.

Компрессор

Осталось дело за компрессором

Снимите правый пыльник и демонтируйте растяжку.
Демонтируйте генератор и кронштейн генератора.
Отключите проводку от правой передней фары.
Установите новый кронштейн, который идет в комплекте с кондиционером и закрепите на нем генератора.
Зафиксируйте все идущие на компрессор трубки, окончательно убедитесь, что компрессор закреплен надежно.
Установите приводной ремень.
Заправьте в систему 500 грамм фреона 134.

Завершение установки

О заправке кондиционера

После монтажа кондиционер необходимо заправить. Кроме того, заправлять это устройство придётся как минимум раз в 3 года, поскольку в течение года из системы может уйти до 10% фреона, даже если контур никогда не разгерметизировался. В качестве хладагента сейчас везде используется фреон R-134а.

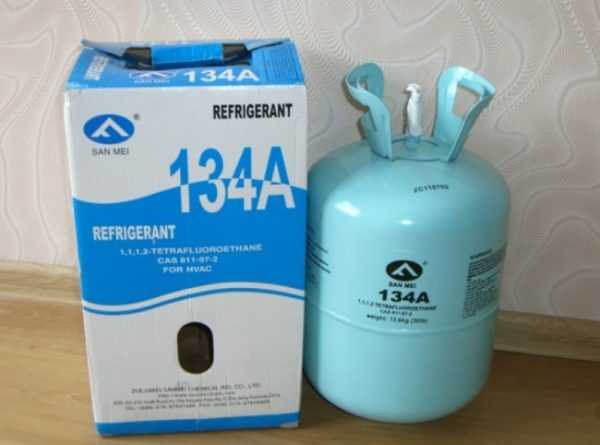

В большинстве кондиционеров сейчас используется фреон R-134а

И для его закачивания в кондиционер потребуется специальное оборудование, за которым придётся идти в магазин запчастей.

Для заправки кондиционеров используют специальные баллоны с манометрами

И купить там нужно следующее:

комплект муфт и переходников;
комплект шлангов;
баллон фреона R-134а;
манометр.

Последовательность заправки

Перечислим основные этапы закачки фреона в систему.

На магистрали низкого давления в кондиционере имеется пластиковый колпачок. Он аккуратно очищается от пыли и открывается.
Штуцер, расположенный под колпачком, соединяется со шлангом на баллоне с помощью переходника из комплекта.
Двигатель автомобиля запускается и работает на холостом ходу. Скорость вращения коленвала при этом не должна превышать 1400 оборотов в минуту.
В кондиционере включается максимальная циркуляция воздуха по салону.
Баллон с фреоном переворачивается вверх дном, кран на переходнике низкого давления медленно открывается.
Процесс заправки постоянно контролируется с помощью манометра.
Когда в салон машины начнёт поступать холодный воздух, а шланг около переходника начнёт покрываться инеем, процедура заправки заканчивается.
