Как поменять передние тормозные колодки на ваз 2113, 14, 15

Как заменить передние тормозные колодки?

В предыдущих статьях мы уже ознакомились, как часто нужно менять тормозные колодки. когда заменять, как проверить износ:

В данной статье мы перейдем непосредственно к замене передних тормозных колодок.

Итак, для работы нам понадобится:

• баллончик;
• wd-40 -пользуемся везде, где не получается откручивать крепления;
• гаечные, накидные ключи на «13»;
• новый комплект тормозных колодок;
• домкрат для авто;
• плоская отвёртка.

Перед началом работы обязательно поставьте свой автомобиль на ровную поверхность, воткните первую передачу, поставьте на ручник. С обеих сторон под задние колёса засуньте «башмаки» (половинки кирпичей).

Как снять передние тормозные колодки?

1. Самое первое, что нужно сделать – ослабить болты крепления колеса с обоих сторон, заметьте: только ОСЛАБИТЬ!

2. Устанавливаем домкрат под авто и поднимаем переднее колесо (устанавливайте домкрат на ровную поверхность).

3. Откручиваем полностью крепление переднего колеса, снимаем колесо.

4. Для удобства полностью выворачиваем руль в сторону разобранного колеса: если сняли левое колесо, то выкручиваем руль полностью на левую сторону.

5

Обратите внимание на рисунок: берём ключ на 13 и отворачиваем данный болт, предварительно отогнув (выпрямив) контр-шпонку. Болты не теряйте, т.к

придётся устанавливать обратно (Стоит отметить, что некоторые производители тормозных колодок кладут в коробку новый крепеж).

6. Открываем бочок тормозной жидкости, с помощью шприца сливаем немного жидкости в банку, дабы оставить запас, на случай, если жидкость поднимется вверх по уровню. Если же, жидкость находится на уровне min, что очень опасно, то сливать ничего не нужно.

7. Отодвигаем суппорт (под цифрой 1 на схеме) и получаем доступ к колодкам.

8. Далее нам нужно задвинуть тормозной поршень обратно вглубь цилиндра. Т.к. по мере износа колодок, поршень вынужден всё дальше и дальше выходить из цилиндра.

Для этого находим смотровое отверстие (обозначено цифрой «А» на схеме). Далее берём плоскую отвёртку и продеваем её в смотровое отверстие между колодкой и тормозным поршнем. И начинаем отодвигать поршень назад в цилиндр. Не прилагайте очень больших усилий, чтобы поршень задвинулся нужно равномерное усилие и время.

9. Снимаем крепёж тормозного шланга, дабы не мешался.

10. Отодвигаем суппорт.

11. Снимаем тормозные колодки.

Как установить передние тормозные колодки?

1. Берём новые тормозные колодки и плотно ставим их в пазы к тормозному диску: упираем колодки усиками в упоры и прижимаем к диску (смотрим на рисунок).
2. Закрываем суппорт.
3. Закручиваем наш болтик и не забываем загнуть контрольную шайбу.
4. Ставим на место тормозной шланг.
5. Ставим колесо и закручиваем крепления крест на крест.
6. Доливаем тормозную жидкость в бочок и закрываем его.

Лично я ставил тормозные колодки фирмы FENOX по определённым причинам. Отзыв мой о них читайте в статье: Отзыв о тормозных колодках FENOX.

Важные нюансы

На ВАЗ 2114 применяется двухконтурная рабочая тормозная система с диагональным расположением контуров. То есть один контур отвечает за левый задний и правый передний тормоз, а второй контур — за правый задний и левый передний тормоз. Впереди стоят дисковые устройства, сзади — барабанные.

Особенность дисковых передних тормозов заключается в том, что зазор диск-колодка регулируется автоматически. Конструкция системы предусматривает наличие плавающей скобы и сигнализаторы, которые сообщают об износе колодки. Скобу создает цилиндр и суппорт. Они стягиваются между собой при помощи болтов. Передние тормозные колодки прижимаются к направляющей колодок своими пружинами.

На поршне цилиндра располагается уплотнительное кольцо, которое обеспечивает необходимый зазор между трущимися поверхностями. С течением времени и по мере эксплуатации, передние колодки изнашиваются, а потому требуют обязательной замены.

Как поменять задние колодки на ВАЗ и в каких случаях потребуется замена

— На колодки попала трансмиссионная жидкость (вышел из строя сальник полуоси).

Сальник полуоси

— Характерный металлический звук при торможении.
— Износилась рабочая поверхность накладок (толщина меньше допустимых стандартов — 1,5 мм).

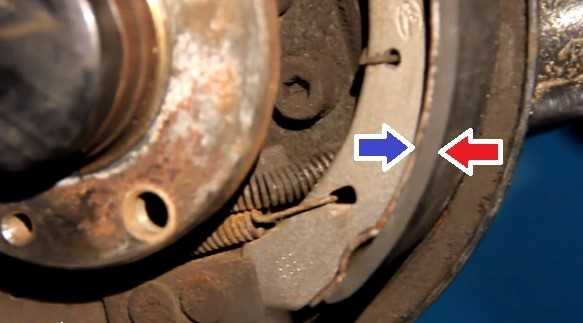

Красная стрелка — тормозная накладка, а синяя — сам корпус тормозной колодки

— Накладка отошла от основания. В большинстве случаев для соединения накладки с основанием применяется специальный клей, который при сильном нагреве, от высоких нагрузок или некачественной проклейки разрушается.
— После длительной эксплуатации износ внутреннего диаметра барабана достиг максимума и превышает 200,5 мм – требуется замена.

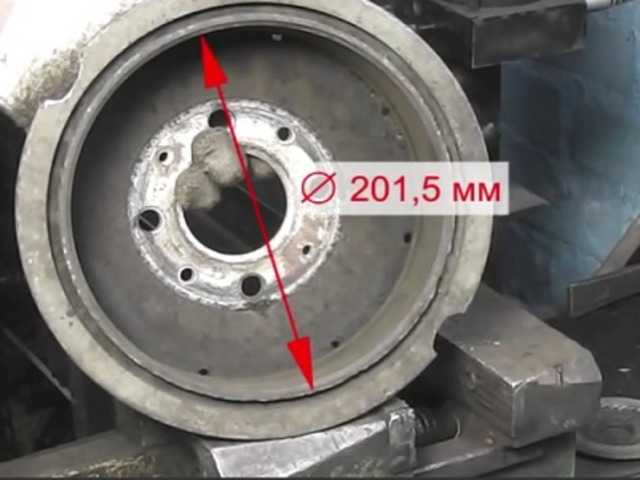

Износ внутреннего диаметра барабана

Своевременная замена позволит избежать аварийных ситуаций на дорогах.

Диагностика колодок

Общая конструкция тормозной системы

На автомобиле ВАЗ-2114 используется гидравлический привод. Всего два контура, они разделяются между собой. В результате чего при выходе из строя одного из суппортов или рабочих цилиндров тормозная система всё равно продолжит работать. Автомобиль можно будет остановить. В системе используется вакуумный усилитель тормозов, который позволяет существенно снизить усилие нажатия на педаль.

При помощи главного тормозного цилиндра обеспечивается нормальное и стабильное функционирование двух контуров. На передних колесах установлены цилиндры, которые выполняются в виде суппортов. На задних колесах устанавливаются рабочие цилиндры, внутри них расположены поршни и манжеты для того, чтобы жидкость не вытекала из системы.

Замена

Для работы по замене передних тормозных колодок на ВАЗ 2114 вам понадобится:

• Баллонный ключ;
• Домкрат;
• Набор ключей;
• Опорная стойка;
• Плоская отвертка;
• Новые тормозные колодки;
• Средство WD40.

Теперь приступаем непосредственно к самой процедуре по замене колодок.

1. Поставьте автомобиль на ровную площадку, установите под колеса опоры, чтобы предотвратить смещение машины, а также обязательно включите ручной тормоз.
2. На колесных дисках ослабьте крепление, поднимите авто на домкрате, подставьте опорную стойку. Это позволит предотвратить падение машины в том случае, если домкрат случайно слетит.
3. Снимите колесо с автомобиля.
4. Тормозной механизм необходимо тщательно очистить, удалить все скопившиеся на нем загрязнения. Если имеются следы масла, воспользуйтесь теплой водой и моющими средствами.
5. Когда очистка закончится, подождите некоторое время, чтобы вся влага высохла.
6. Промывать бензином или другими едкими веществами ни в коем случае нельзя. Это приведет к тому, что уплотнители и прокладки разрушатся, их придется менять. А это дело не самое простое. Не создавайте сами себе проблемы.
7. Извлеките из кронштейна тормозной шланг. Он закреплен на стойке амортизатора.
8. Проверьте, на каком уровне находится тормозная жидкость в бачке. Если бак заполнен полностью, с помощью шприца удалите часть жидкости.
9. Воспользовавшись плоской отверткой, отведите тормозные колодки от диска торможения. Для этого вам пригодится смотровое окошко.
10. С другой стороны суппорта расположен болт, соединяющий суппорт со скобой. Вам необходимо будет отогнуть стопорную пластину и демонтировать болт при помощи ключа на 13 миллиметров. Одновременно с этим обязательно удерживайте штифт, чтобы тот не проворачивался. Держать элемент нужно за шестигранную головку.
11. Поднимите суппорт вверх и зафиксируйте его в этом положении.
12. Избавьтесь от старых передних тормозных колодок.
13. Перед заменой обязательно замерьте толщину самого тормозного диска. Рабочий показатель толщины должен составлять от 10,8 миллиметров и более. Если толщина оказалась меньше рекомендуемой, придется менять и сам диск.
14. Если же с диском все нормально, приступайте к зачистке посадочных мест. Это необходимо для того, чтобы не допустить малейшие перекосы и неровности при установке новых тормозных колодок. Если этого не сделать, колоды будут вырабатываться неравномерно.
15. Перед установкой на место суппорта, изучите состояние крепления. В некоторых случаях он может потребовать замены. Даже если состояние хорошее, обязательно смажьте элемент.
16. Проверьте ход штока поршня. Если ход максимальный, это свидетельствует об износе элемента.
17. Верните шток на место, только аккуратно. Если предварительно вы не откачаете тормозную жидкость, она начнет идти в бачок. Будем надеяться, вы соблюдали последовательность замены.
18. Поставьте на свои места новые эффективные тормозные колодки, верните обратно суппорт и выполните сборку узла в обратной последовательности.
19. Проведите аналогичную процедуру со вторым колесом. Менять колодки только на одном из передних тормозов категорически нельзя. От этого система будет работать неравномерно. Всегда колодки меняются одновременно на двух колесах, вне зависимости от степени износа одной из них.

https://youtube.com/watch?v=1M8iKMFVM0k

Выполнить замену передних тормозных колод на ВАЗ 2114 вполне реально. Соблюдайте инструкцию и приобретайте только качественные запчасти.
