Процесс снятия впускного коллектора
Общий вид впускного коллектора
Демонтаж впускного коллектора проводится на остывший автомобиль в целях безопасности. Так, эта операция может занять около часа и потребует некоторых знаний конструкции автомобиля, а именно системы впрыска. Итак, рассмотрим, последовательность действий для демонтажа узла:
Проводим демонтаж дросселя. Для этого не обязательно отсоединять все патрубки и трубки, достаточно отсоединить узел от коллектора и отвести в сторону. Конечно, попутно, все-таки рекомендуется снять дроссельную заслонку полностью для проведения чистки.
Местонахождение дроссельной заслонки на ВАЗ-2112 — фото редакционного автомобиля
- Отключаем трос привода дросселя от впускного коллектора.
- Отключаем провода от катушек зажигания. Сделать это – просто, необходимо разъединить разъемы.
- Разъединяем провода датчика положения распределительного вала.
- Отключаем жгут проводов от клапана продува абсорбера.
- Отключаем от впускного коллектора шланг вакуумного усилителя тормозов.
Открутив хомут, отключаем трубку вакуумного усилителя тормозов

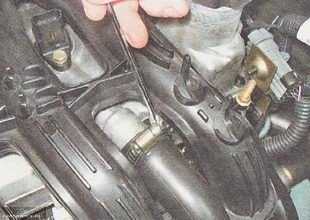

Откручиваем хомут и отсоединяем патрубок вентиляции картерных газов.
Откручиваем хомут трубки вентиляции картерных газов
Открутив хомут вытягиваем трубку с посадочного места

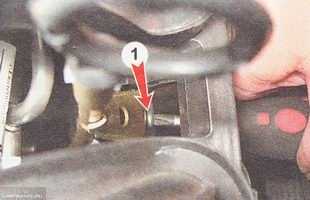

Откручиваем саморез крепления направляющей трубки указателя уровня масла.
При помощи крестообразной отвертки откручиваем направляющей трубки указателя уровня масла
Вынимаем щуп вместе с направляющей трубкой.
Демонтируем щуп

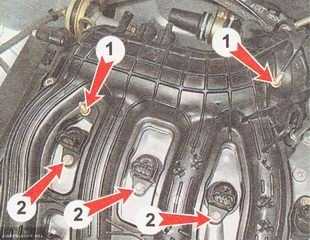

При помощи головки или ключа на 10 откручиваем гайки крепления впускного модуля и катушки зажигания 1, 2 и 3 цилиндров.
Откручиваем катушки зажигания и ресивер
- Проводим демонтаж катушек зажигания 1, 2 и 3 цилиндров.
- Теперь, можно открутить непосредственные крепления впускного коллектора к ГБЦ.
Сдвигаем вперед и вынимаем коллектор.
Тянем коллектор на себя и демонтируем его
Стоит отметить, что монтаж впускного коллектора проводится в обратном порядке и не требует никаких дополнений или изменений.
