Замена датчика холостого хода lada 2115i (ваз 2115i)

Порядок замены РХХ на двигателе ВАЗ 2114

Перед тем как заменить регулятор холостого хода ВАЗ 2114 надо подготовить датчик, необходимый инструмент и материалы:

в качестве прибора на замену можно купить РХХ с маркировкой 2112-1148300-04 «КЗТА» или «омега» 2112-114830. При выборе надо обязательно проверить выход штока иглы на расстояние не больше 23 мм;
для работы нужна крестовая средняя отвертка, а также ключ на «13»;
обязательно приготовить ветошь, WD-40 и карбюраторный очиститель.

Перед заменой прибора требуется:

Установить автомобиль на ровной площадке и поставить его на ручной тормоз.
Поднять крышку капота и зафиксировать ее в открытом положении.
Отключить аккумулятор, при замене РХХ это не дежурное, а обязательное условие.
Снять крышку, которая является защитным кожухом двигателя.
Ослабив хомут, отсоединить резиновую трубку от патрубка воздушного фильтра, иначе она будет мешать при отсоединении самого патрубка.
Открутить хомут крепящий патрубок ВФ, отсоединить и отодвинуть гофру патрубка в сторону.
Ослабить крепежный винт и вытащить тросик идущий от педали газа к дроссельной заслонке.
С помощью ветоши вычистить поверхность дроссельного узла и вокруг него.
Смазать гайки крепления ДУ и винты крепления РХХ с помощью WD-40, для того чтобы они лучше откручивались
Открутить две гайки на «13» и снять дроссельный узел целиком.
Отключить разъем РХХ, сняв его с клемм датчика.
Если в местах крепления и прилегания РХХ к корпусу ДУ имеется грязь, то ее необходимо удалить, тщательно все протерев приготовленной ветошью.
С помощью крестовой отвертки открутить два винта, которыми крепится РХХ к ДУ.
Извлечь клапан из гнезда крепления.
Дроссельный узел желательно промыть карбюраторным очистителем.
Приготовленный для замены регулятор установить на дроссельный узел в том же положении, в котором стоял только что снятый прибор.

Закрутить два винта и убедиться в плотном прилегании РХХ к корпусу ДУ.
Установить дроссельный узел на место и убедиться в плотном закручивании крепежных гаек.
Подсоединить разъем к клеммам клапана.
Закрепить тросик к дроссельной заслонке и подсоединить патрубок ВФ и резиновую трубку, затянув хомуты.
Установить защитный кожух на двигатель.
После установки РХХ должен быть откалиброван. Для этого подсоединить клеммы аккумулятора и включить зажигание на десять секунд. Калибровку ЭБУ проделает самостоятельно. После этого РХХ готов к работе.

Рекомендуем: Блок предохранителей ВАЗ 2114

Признаки неисправности датчика холостого хода ВАЗ 2114. Точно определяем поломку

Плавают обороты на холостых. Особенно это выражено при включении большого числа энергопотребителей;
При переключении на нейтраль мотор глохнет, то есть полностью отсутствуют холостые обороты;
Мотор троит. Обычно при таком признаке все бросаются проверять работу зажигания, но это может происходить и из-за РХХ;
«Check engine», во многих случаях он загорается, но в некоторых случаях это может не происходить.

0507 – на холостом ходу большие обороты;
0506 – на холостом ходу малые обороты;
0505 – ошибка датчика.

Для очистки;
Для замены.

Вывод A:B – 53 ОМ;
Вывод C:D – 53 ОМ;
Между этими парами сопротивление должно стремиться к бесконечности.

AutoFlit.ru

ЭБУ автомобиля

Вы замечали, как работает непрогретый инжекторный двигатель зимой? Постоянно поддерживается определенная частота вращения коленвала. Это происходит только лишь благодаря регулятору холостого хода. Он открывает и закрывает байпасный канал, регулируя тем самым качество топливной смеси. Точно так же работает рычаг «подсоса» в карбюраторных двигателях. При эксплуатации автомобиля могут появиться следующие ошибки, виновником которых является РХХ:

0507 – чрезмерно высокая частота вращения коленвала на ХХ.
0506 – чрезмерно низкая частота вращения коленвала на ХХ.
0505 – поломка РХХ.

При этом во время переключения скоростей двигатель может глохнуть. Снижается частота вращения коленвала при включении дополнительного оборудования – явный признак выхода из строя регулятора.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

Попробуйте промыть старый датчик.
Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
Далее очистителем обильно обрабатывается шток, игла и пружина.
Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
Повторно промойте устройство, а затем верните его на место.
Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
Извлеките три шпильки, фиксирующие корпус датчика;
Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты;
После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Замена датчика холостого хода на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Датчик холостого хода — это неправильное его название но многие так называют, на самом деле он обозначается как регулятор холостого хода (РХХ) так как холостой ход именно он регулирует, при выходе данного регулятора из строя, с холостым начинаются проблемы, в плоть до того, что автомобиль даже может у вас постоянно глохнуть когда резко сбрасывать газ будете при езде, поэтому данный регулятор играет далеко не последнюю роль в инжекторном автомобиле и благодаря нему, холостой ход у автомобиля есть и он ровный, без всяких перебоев.

Примечание! Чтобы произвести замену данного датчика (Мы его и датчик и регулятор называть будем, хотя датчик как мы уже сказали ранее, это неверное его называние), запастись придётся минимальным набором инструментов, а именно: Одной крестообразной отвёрткой, ну и возможно что ещё накидная головка понадобиться с удлинителем (Это если вы дроссельный узел снимать с автомобиля собираетесь, когда он будет снят, намного легче с него регулятор будет снять и установить на его место новый, но вот только снимать дроссельный узел проблематично, но и на установленном узле заменять регулятор будет сложно, поэтому здесь уже сами решайте, что вам больше подходит), кроме того если вы снимать дроссельный узел соберётесь с автомобиля, то ещё охлаждающую жидкость сливать придётся, но хотя можно просто гайки отвернуть которые крепят узел к автомобилю (О том как это сделать читайте в статье: «Замена дроссельного узла на ВАЗ ») и после этого его снять, но не отсоединяя шланги при этом от него, тем самым вы себе и доступ облегчите к датчику, ну и охлаждающую жидкость сливать не придётся!

Где находится регулятор холостого хода? На всех русских автомобилях, хоть это калина, хоть приора шестнадцати клапанная, регулятор везде стоит в одном и том же месте, но исключением являются автомобили с системой е-газ, на которых регулятор вообще отсутствует (Там сам дроссельный узел регулирует холостой ход), более подробно местонахождение регулятора смотрите на фото ниже, которое было сделано на автомобиле семейства Самара 2 и на котором в красный круг обведён дроссельный узел, а синей стрелкой показан тот самый регулятор который стоит на дроссельном узле и который вы заменять собираетесь, ко всему этому чтобы вы уж точно нашли регулятор холостого хода, зелёной стрелкой мы указали ещё один датчик который находиться прямо рядом с регулятором, поэтому если найдёте данный датчик, то и сам регулятор найти не составит никакого труда вам.

Когда нужно менять регулятор холостого хода? На самом деле довольно долгое время регулятор может прослужить, потому что его изначально на заводе делают качественным и стараются чтобы он не вышел из строя в самый неподходящий момент, но как любая деталь и регулятор всё же когда то выходит из строя, в этом случае он может либо засориться (Его очистить можно, как это сделать мы вам ещё расскажем), либо с ним с самим проблемы будут, либо с проводкой которая подсоединяется к нему, а симптомы в этих случаях будут следующие, у вас может автомобиль начать глохнуть на холостом ходу, ещё когда газ отпускать будете, обороты могут в самом низу (К примеру на 1500) на некоторое время зависнуть и только потом упадут до требуемой отметки (На многих автомобилях, требуемая отметка является 850-900 оборотов частоты вращения коленвала), ещё проблемы с заведением автомобиля у вас могут так же появиться (Машина заводиться не будет или будет, но сразу после этого заглохнет) ну и всё на этом, это самые главные симптомы которые говорят о том, что регулятор пришёл в негодность.

Примечание! Мы уже вас предупредили о том, что производитель русских автомобилей (В нашем случае АвтоВАЗ) пытается сделать регулятор долго живущей вещью, которая некогда не выйдет из строя, в связи с этим даже и check engine не загорается когда он придёт в негодность, поэтому если у вас начались проблемы с холостым ходом и при этом check не горит, то это скорее всего данный регулятор виноват и требует своей замены!

Как проверить работоспособность устройства?

Можно самостоятельно проверить рабочее состояние РХХ, для этого есть несколько способов. Они следующие:

С помощью измерительных приборов. Вооружаемся мультиметром или тестером. Извлекаем регулятор из посадочного места, подключаем аккумулятор. К РХХ подсоединяем колодку с проводами, а затем поворачиваем ключ зажигания. Измеряем напряжение на выводах, оно должно быть не менее чем 12 В. Идеальным значением считается 13,5 В. Если напряжение меньше — проверьте аккумулятор, если вовсе отсутствует — это обрыв цепи. Проверьте целостность контактов, возможно, проблема в них.

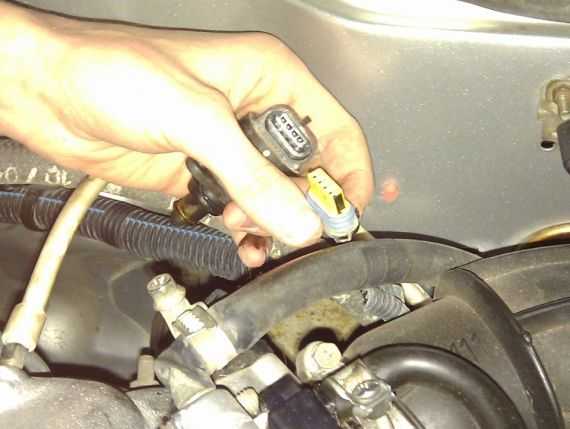

Второй вариант — визуальный. Приборы не нужны, берем колодку с проводами, включаем зажигание и надеваем ее на регулятор. Игла должна выдвинуться — это признак рабочего состояния механизма. Если этого не произошло — с большой вероятностью придется искать замену датчику.

Перед заменой стоит попробовать промыть устройство, поскольку загрязнение может мешать механизму корректно работать. Смочите ватную палочку в жидкости для очистки карбюратора, а затем промойте контакты. Очистителем смажьте и иглу, а также поверхность устройства.

Поскольку РХХ ВАЗ практически не подлежат ремонту, возникает вопрос, какой лучше регулятор поставить вместо старого? Идеальным вариантом является аналогичная модель, но для замены также можно использовать Омегу серии 2112-114830 или КЗТА серии 2212-1148300-04. Оригинал подойдет лучше, но если его нет, без проблем можно установить один из двух приведенных вариантов.

Описание РХХ

Датчик холостого хода относится к измерительным приборам, которые используются для измерения и преобразования данных. Его правильнее назвать регулятором.

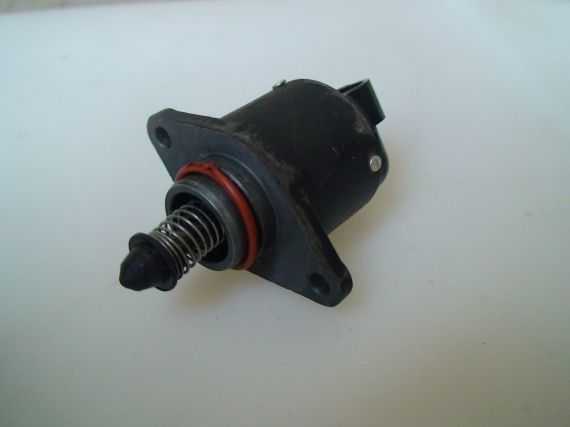

Внешний вид ДХХ

Принцип работы

Задача данного устройства — регулировка объема воздуха, который поступает в топливную систему, когда закрыта дроссельная заслонка. Таким образом, происходит автоматическая регулировка количества оборотов силового агрегата на холостом ходу. Регулятор ХХ используется в зимнее время, чтобы прогреть двигатель до какой нужно температуры.

Когда включается зажигание, шток РХХ выдвигается на всю длину и упирается в калибровочное отверстие дроссельного патрубка. Затем датчик считает шаги, и клапан перемещается в прежнее положение. На разогретом двигателе устройство ХХ во время регулировки расположен на отметке 30-40 шагов.

При изменении количества шагов, меняется объем воздуха, который проходит через калибровочное отверстие. Таким образом, в топливную систему поступает необходимый объем воздуха, который обеспечивает нормальную работу мотора на холостом ходу. При вытянутом штоке количество шагов увеличивается. Ход штока равен 250 шагам.

Место расположения

Для того, чтобы проверить или заменить регулятор ХХ, необходимо знать, где он находится. На автомобилях ВАЗ 2114 и 2115 с инжектором он расположен на корпусе дроссельного узла. Прикреплен датчик с помощью нарезных винтов крепления.

Место расположения ДХХ

Основные неисправности

РХХ не оснащен системой для проведения самодиагностики, поэтому не может его проверить и послать код ошибки на приборную панель.

Но существует ряд признаков, по которым можно сделать вывод о неисправности устройства:

неконтролируемое изменение числа оборотов двигателя (произвольное увеличение или уменьшение);
двигатель неожиданно глохнет при работе на холостом ходу;
невозможно повысить количество оборотов, когда заводиться холодный мотор;
при использовании таких устройств как фары, печка и др., одновременно падает количество оборотов силового агрегата на холостом ходу;
двигатель глохнет при переключении передач;
бывает от выработки конуса завышений ХХ.

Эти признаки могут быть и при неисправности других датчиков, но их может проверить компьютер и выдать соответствующий код ошибки на панель приборов.

Новый РХХ для замены

Датчик холостого хода. Принцип работы, признаки неисправности.

Датчик холостого хода (дхх), а правильнее называть «регулятор холостого хода» (рхх) на ваз 2114 и на других семействах самары предназначен для стабилизации и автоматической регулировки холостого хода. Датчик холостого хода представляет собой электродвигатель с конусной иглой.

Где находится Регулятор холостого хода (рхх)?

Датчик холостого хода расположен на корпусе дроссельного узла. Датчик холостого хода расположен рядом с датчиком положения дроссельной заслонки. ДХХ крепится двумя винтиками. Так же встречается, что датчик посажен на лак.

Датчик холостого хода находится под номером 3. Рядом с номером 4

Принцип работы датчика холостого хода (рхх)

В момент, когда мы включаем зажигание, шток на регуляторе холостого хода полностью выдвигается и упирается в специальное калибровочное отверстие в дроссельном патрубке. После, датчик отсчитывает шаги и возвращает клапан в исходное положение. Положение исходного клапана зависит от прошивки: к примеру январь 5.1 – 120 шагов на прогретом двигателе, Bosch – примерно 50 шагов на прогретом двигателе.

На прогретом двигателе в момент регулировки датчик находится на отметке 30-50 шагов. С увеличением или уменьшением шагов, объём воздуха, проходящий через калибровочное отверстие, постоянно изменяется. При чём, если шток вытягивается – то шаги увеличиваются и наоборот. Ход штока составляет 250 шагов.

В момент покупки датчика холостого хода на ваз, расстояние от головки штока до фланца должно быть не более 23мм. Внимательно измерьте длину выступающей головки.

В двигатель поступает определённое количество воздуха, необходимое для нормальной работы двигателя, тем самым регулируя холостой ход.

Поступающий воздух анализируется датчиком массового расхода воздуха (ДМРВ ) и, в соответствии с его количеством, Контроллёр подаёт необходимое количество бензина в двигатель через топливные форсунки. По датчику положения коленчатого вала (ДПКВ ), контроллер следит за количеством оборотов двигателя и управляет регулятором холостого хода. Именно так происходит процесс подачи нужного объёма воздуха.

На холодном двигателе контролёр повышает обороты за счёт Датчика холостого хода (рхх) и повыщает обороты двигателя при прогреве. Такой режим позволяет сразу начинать движения без прогрева.

Рекомендуется устанавливать датчик холостого хода от группы «омега» с номером 2112-114830. Так же неплохие РХХ 2112-1148300-04 «КЗТА»

Стоит отметить, что при покупке нужно обращать внимание на конечную метку 04. Датчики выпускаются с метками 01 02 03 04, поэтому посмотрите на метку старого датчика и приобретайте такой же

Если вы поставите к примеру датчик с меткой 04 вместо 01 – датчик работать не будет. Допускается такая замена: 01 на 03, 02 на 04 и наоборот.

Признаки неисправности датчика холостого хода (рхх)

К сожалению регулятор холостого хода не оснащён системой самодиагностики, поэтому ни бортовой компьютер (бк ), ни загорающийся чек эйндж не сообщит нам об этом. Но если у вас встречаются следующие проблемы, то датчик нужно проверить (Как проверить РХХ? ), почистить (Как почистит РХХ? ) отремонтировать (Как отремонтировать РХХ? ) или заменить (Как заменить датчик холостого хода? ) в случае неисправности.

Глохнет на холостом ходу.
Плавают обороты холостого хода.
При запуске холодного двигателя отсутствуют повышенные обороты.
Глохнет в момент снятия передачи на коробке.

В принципе все симптомы смерти РХХ схожи с симптомами ДПДЗ. Но отличие в том, что при смерти ДПДЗ ошибку покажет бортовой компьютер или загорится чек эйндж.

Сколько стоит датчик холостого хода?

Купить датчик холостого хода на ваз вы можете в любом магазине автозапчастей вашего города. Стоимость датчика составляет порядка 350 рублей. Остерегайтесь подделок.

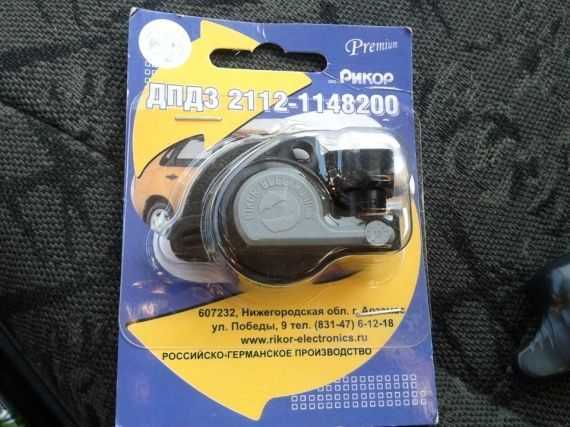

Датчики ВАЗ 2115, их назначения и неисправности. Список и советы

на них опирается расчет длительности допустимого впрыска топлива;
данные ДПДЗ лежат в основе установки угла опережения зажигания;
по ним определяются режим работы мотора, ускорение и многие другие сопутствующие параметры.

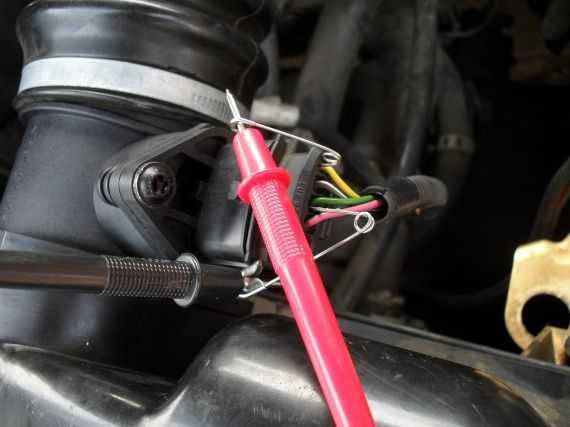

На ВАЗах ДПДЗ исполнен в виде пленки из полимера, на которую сделано напыление – графитовые дорожки, а уже по ним бегает ползунок. Дорожки имеют четко рассчитанное сопротивление, и от слаженности системы зависит устойчивость работы датчика. Однако конструкторы что-то недоработали – либо в материале, либо в технологии. В результате ДПДЗ – наиболее часто выходящий из строя датчик. Чаще всего протирается дорожка, и при попадании ползунка на «лысый» участок начинаются неприятности;
При стабильно удерживаемой педали газа авто дергается;
Мощность работы заметно падает;
Наблюдаются провалы и резкие рывки при разгоне;
Торможение двигателем фактически отсутствует.
