Устройство ГБЦ в автомобиле Шевроле Нива
Свою родословную двигатель Chevrolet Niva ведет от двигателя ВАЗ 21213 объемом 1,7 л. Он имеет такой же диаметр цилиндров – 82 мм и ход поршня 80 мм. Отличия заключаются в конструкции ГБЦ (головки блока цилиндров). Появились гидрокомпенсаторы и однорядная цепь с гидронатяжителем. Сама ГБЦ отлита из алюминиевого сплава и предназначена для крепления газораспределительного механизма, клапанов, свечей и формировании оптимальной камеры сгорания в цилиндрах. Такая головка получила индекс 21214, она выпускается с 2003 года.
Прокладка между головкой и блоком двигателя выполняет следующие функции:
- уплотнение каналов охлаждения двигателя;
- герметизация масляного канала подачи в головку блока;
- создание в камерах сгорания оптимального давления газов и препятствие их выходу в блок.
Чтобы обеспечить надежность соединения, прокладка ГБЦ выполняется композитной с металлической основой или цельнометаллчиеской. Привалочные плоскости должны быть ровными, без царапин и раковин, допускается кривизна поверхности не более 0,1 мм.
Регулировка клапанов нива своими руками
После истечения определенного срока, для каждого автомобиля необходимо проводить регулировку клапанов
В этом материале мы подробно разберем, как выполняется эта процедура, какие инструменты для этого нужны и на что следует обратить внимание при выполнении регулировки клапанов Нива. Эта инструкция актуальная для следующих моделей Нива: 21213, 21214, 2121
ВАЖНО! За работу стоит браться только в том случае, если у вас уже есть опыт в обслуживании и простом ремонте
Зачем нужно проводить регулировку?
Регулировка клапанов Нива требуется для того, чтобы силовая установка работала в нормальном режиме. Наша задача – сохранить зазор между клапанами, установленный заводом изготовителем. Если расстояние между деталями превышает допустимую норму, водитель слышит неприятные шумы, издаваемые двигателем автомобиля.
В случае, когда клапаны слишком зажаты, силовая установка не может выдавать максимальную мощность, страдает динамика и повышается расход горючего. Узнать, как часто нужно проводить эту процедуру, вы сможете в руководстве по эксплуатации автомобиля, также там указан порядок действий.
Как показывает опыт владельцев отечественных моделей этой марки, правильной регулировки клапанов хватает на 20 тысяч километров пробега. Определить, что зазорам нужна наладка, довольно просто: появляется скрежет, цокот и другие шумы, которые становятся особенно громкими на средних и низких оборотах.
Инструменты и подготовительные работы:
Необходимый инструмент для настройки.
Несмотря на важность регулировки, для этой процедуры требуется минимальное количество инструментов и материалов:
- Набор щупов. Если его нет, то купите щуп с толщиной 0,15 мм (для выпускного клапана) и 0,20 мм (для впускного).
- Рожковые ключи на 13 и 17.
- Ветошь и щетка для очистки.
ВАЖНО! Регулировку зазора можно проводить только на холодном моторе. Примерная температура силовой установки должна быть в пределах 20-25 градусов
ВАЗ-2329, «Нива Пикап», LADA 4×4 Pickup
Пикап с пятиместной кабиной построенный на базе модели 2131. Задний свес увеличен на 300 мм. Заднее сиденье складывается и образует ровную грузовую площадку.
Грузоподъемность составляла 650 кг.
Существуют две комплектации:
ВАЗ-2329-01 базовая
ВАЗ-2329-04 базовая, укомплектованная тентом для грузовой площадки.
В качестве опций:
- пластиковая надстройкой для грузовой площадки;
- дополнительные ограждения передка;
- предохранительные накладки на боковины;
- защита заднего стекла;
- противотуманные фары;
- кондиционер;
- и др.
Так же под заказ, вместо двигателя 21213, устанавливался двигатель 2130 объемом 1,8 л, мощностью 84 л. с.
Можно встретить упоминания, что название модели «Медведь». По одной версии первые автомобили имели собственное имя, по другой версии модель 2329 собственного имени не имела.
Выпускался на ООП АвтоВаз, а затем производство было передано дочерней компании ООО «Моторика».
Пошаговая инструкция с фото.
Когда инструменты готовы, а двигатель остыл, можно приступать к работе.
Порядок действий следующий:
- Отсоедините минусовую клемму от аккумулятора – с этой процедуры начинается практически любой ремонт силовой установки и электроники автомобиля.
- Теперь демонтируйте крышку головки блока цилиндров. После этого крышку можно снять с распределителя. Все свежи зажигания необходимо вывернуть, соблюдая порядок из руководства.
- Когда вы получили доступ к коленчатому валу, его необходимо медленно проворачивать по ходу его вращения. Выполняйте это действие до того момента, когда метки на корпусе подшипников и приводной звездочки распредвала совпадут.
- Установите нужный ключ на храповик и вращайте вал двумя руками.

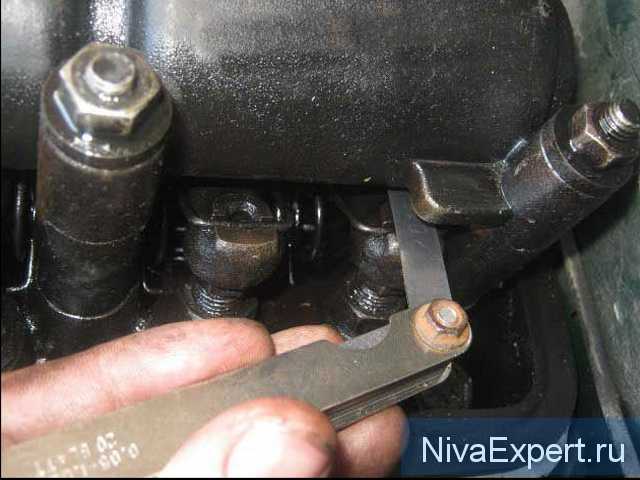

Метки выставлены, теперь переходим к регулировке 6-го и 8-го клапанов (порядок ведется слава направо). Щуп с толщиной 0,15 мм необходимо поместить между рокером и кулачком распределительного вала, как показано на фото:
Когда зазор выставлен правильно, щуп входит с небольшим усилием. Чтобы начать регулировку, необходимо ослабить контргайку 17-м ключом. Изменение расстояния между деталями выполняется 13-м ключом.
После этих манипуляций снова проверьте зазор. Если он соответствует норме, то зафиксируйте регулировочный болт и закрутите контргайку.

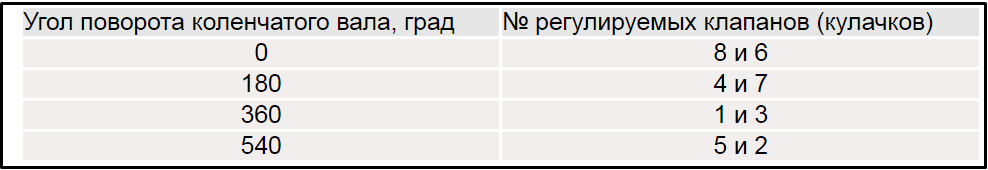

- В таблице выше указан порядок пар и градусы, на которые необходимо провернуть коленчатый вал после регулировки первой пары клапанов (8 и 6).
- Соблюдая порядок, проворачиваем коленвал на 180 градусов и выполняем регулировку зазора следующей пары (4 и 7), дальше по порядку идет 1 и 3.
