Замена и притирка клапанов ваз 2114

Где располагается ремень ГРМ

Следить за состоянием ремня ГРМ и его исправностью довольно просто, ведь данная деталь сразу же бросается в глаза после открытия капота. Его поверхность зубчатая, он проходит через коленчатый и распределительный вал, является соединительным звеном для следующих элементов:

помпы;
распредвала;
коленвала.

Так как ремень выполняет одновременно несколько задач, он может быстро выйти из строя, поэтому следует очень внимательно следить за его внешним видом.

Если будет замечено, что этот элемент часто «сползает» со своего основного места или начинает надрываться, заменить его нужно в самое ближайшее время. Об обрыве ремня в ВАЗ-2114 сообщит инжектор в виде лампочки, которая загорается на приборной панели, а иные модели просто могут заглохнуть в пути, и водителю не удастся самостоятельно завести автомобиль. Однако не только обрыв ремня становится причиной замены клапанов, довольно часто клапаны приходится менять из-за нарушения зазора в моторной цепи. Если автовладелец заметит, что клапаны располагаются не так как обычно, то эксплуатировать автомобиль ни в коем случае не разрешается, пока не будет произведена полная замена направляющих клапанов. Такую работу реально сделать самостоятельно, несмотря на длительный процесс. С ней сможет справиться каждый автолюбитель, если будет следовать инструкциям, которые предоставляют профессионалы своего дела.

Поэтапная замена клапанов

В первую очередь необходимо снять ГБЦ с автомобиля:

аккумуляторную батарею обесточивают и снимают;
жидкость для охлаждения и моторное масло сливается в отдельные емкости;
вакуумные шланги, прокладки ГБЦ, системы для охлаждения полностью снимаются с машины;

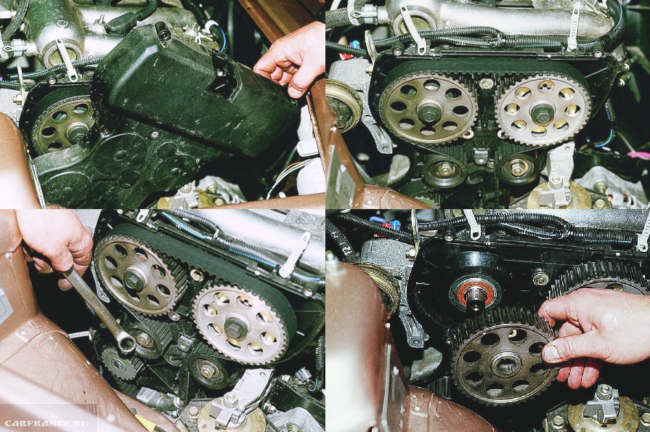

крышка ГБЦ снимается, извлекается ремень и кожух ГРМ;
при помощи ключа отвинчиваются крепления, которые фиксируют ГБЦ.

После снятия головки блока цилиндра можно приступить к замене клапанов. Но перед началом работы нужно подготовить специальный инструмент, который называется съемником. Конечно, можно использовать и подручный инструмент, к примеру, зубило и молоток, но это немного осложнит работу:

распредвал и газораспределительный вал снимается с ГБЦ;
при помощи съемного приспособления или молотка с зубилом закрепляются шпильки на газораспределительном вале;
под «тарелку» клапанов подкладывается подставка, и удаляются «сухари»;
снимаются сальники. Для более удобного извлечения сальников распредвала специалисты рекомендуют использовать зажим, которым нужно прижать сальник, но не очень сильно, и аккуратно поворачивать его в разные стороны;
извлекаются пружины и «тарелка», которая расположена под ними.

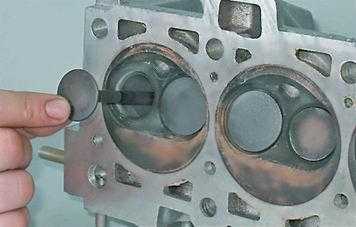

Извлекаем клапаны, которые пришли в непригодность.

На этом процесс замены клапанов можно будет считать оконченным, а сборку следует выполнять в обратной последовательности.

Как заменить адсорбер на ВАЗ 2113-ВАЗ 2115?

Примечание! К адсорберу подсоединяется колодка проводов, а с ней вам придётся работать, внутрь колодки не должна будет попасть грязь (Следите за этим) а так же влага, поэтому чтобы защитить данную колодку от короткого замыкания (Вдруг вода в неё попадёт), рекомендуем вам в начале операции скинуть клемму минус с АКБ, если вы не знаете как это сделать, то в таком случае прочтите статью под названием: «Замена аккумулятора на ВАЗ», в пункте 1 той статьи всё сказано!

Снятие: В его снятии нет ничего сложного, вам нужно будет лишь при помощи отвёртки ослабить хомуты подходящих к нему шлангов (Всего шланга 2, вы их прекрасно ещё на фото ниже можете видеть, они красными стрелками указаны) и после чего отсоединить эти шланги от него, когда шланги будут отсоединены нажмите ещё на защёлку которая удерживает колодку проводов (Указана синей стрелкой) и отсоедините колодку, после её отсоединения ослабьте немного болт который стягивает хомут который в свою очередь удерживает адсорбер на одном месте (Болт хомута вы можете видеть на маленьком фото), ну и после чего вы можете беспрепятственно снять адсорбер и заменить его на новый.

Установка: Установка нового агрегата происходит точно так же как и его снятие, просто все операции вам нужно будет проделать в обратном порядке снятию.

Многие автомобилисты сталкивались с тем, что приходило время менять клапана на 8-клапанном двигателе ВАЗ-2114. Это, обычно, связано с тем, что последние прогорали и появлялись проблемы в работе главного силового агрегата. Процесс замены достаточно сложный и потребует большого количества инструментов и времени.

Замена клапанов на ВАЗ 2114 — фото отчет

None После этого откручиваем болты крепления головки к блоку. Всего их 10 штук. В зависимости от даты выпуска автомобиля, они будут либо под шестигранник, либо с профилем TORX.

Болты с одной стороны находятся снаружи, а с другой -внутри головки, поэтому на фото их не видно. После того, как все они откручены, и отсоединено все, что может препятствовать дальнейшему демонтажу, снимаем ГБЦ с двигателя:

Распределительный вал лучше всего снять заранее, так как на снятой головке откручивать его не очень удобно. Когда он будет снят, можно приступать к рассухариванию клапанов.

Для этого понадобится специальное устройство, которое называется рассухариватель. Опять-таки, чтобы ГБЦ была надежно зафиксирована, можно посадить ее обратно на блок, и наживать на пару болтов по диагонали. Устанавливается рейка рассухаривателя и каждый клапан поочередно «отрабатываем», как это показано на фото ниже:

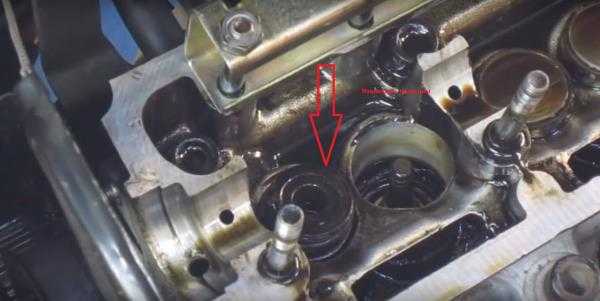

Когда пружины клапана извлечены, можно приступать к снятию маслосъемных колпачков. Наглядно результат показан ниже на фото. После чего можно без особых проблем вынимать клапан из направляющей его втулки с внутренней стороны головки.

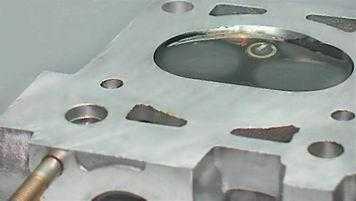

Остальные клапана вынимаются в таком же порядке. При установке новых клапанов их необходимо будет притирать. Чтобы наглядно ознакомиться с этой процедурой, посмотрите видео ролик, где все это показано.

Механизм клапана в разрезе

Замена клапанов на ВАЗ-2112 включает в себя все действия, проводимые при замене гидрокомпенсаторов. Сняв компенсатор, можно видеть стержень клапана и верхнюю плоскость тарелки. Тарелка 3 удерживается двумя сухарями 2 (см. схему).

Устройство механизма клапана

Демонтаж включает в себя действия:

Под клапан снизу подкладывают «мягкий упор» (плетёную верёвку и т.п.);
Надавливают на тарелку сверху;

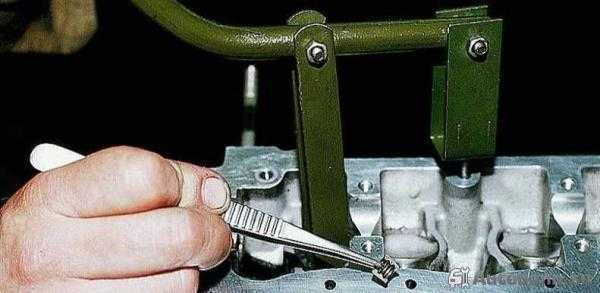

Сухари извлекают пинцетом или намагниченной отвёрткой;
Осторожно отводят тарелку вверх, не допуская отскока пружины.

Иногда на «шаге 2» приходится ударять по тарелке молотком, и тут надо соблюдать предельную осторожность. А вообще существует спецоборудование, такое, как показано на фото

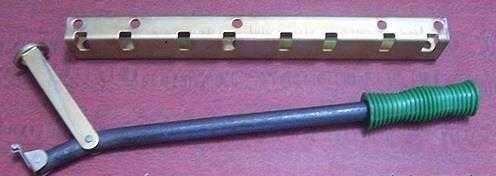

Оснастка для сжатия пружин

Съёмник работает по принципу тисков. Но усилие при завинчивании должно быть небольшим, иначе делают вывод о «прилипании» сухарей к тарелке. И в этом случае берут молоток.

Артикулы

21120-1007010 – впускной клапан;
21120-1007012 – клапан выпуска;
21120-1007028 – сухарь;
21120-1007025 – тарелка верхняя;
21120-1007300 – гидрокомпенсатор (о их проверке тут).

Выбираем масло

Согласно руководству по эксплуатации для ВАЗ 2114, для данной модели рекомендуется использовать полусинтетическое моторное масло, показатели вязкости которого составляют 10W-30. Так вы сумеете решить, какое масло заливать в свой ВАЗ 2114. Выбирать масла ведущих производителей не является обязательным требованием. Но это рекомендация, основанная на детальном анализе. Практика показывает, что именно высококачественные смазанные жидкости наилучшим образом взаимодействуют с двигателями ВАЗ 2114.

Анализ рынка и опрос владельцев «четырнадцатой» модели показывают, что основной спрос сейчас наблюдается на несколько типов масел от ведущих производителей. При этом температурные диапазоны у них разные. Чтобы определиться с выбором данного параметра, предлагаем для ознакомления соответствующую таблицу.

Минимальная температура холодного пуска двигателя,°С	Класс вязкости по SAE J 300	Максимальная температура окружающей среды, °С
ниже -35	0W-30	25
ниже -35	0W-40	30
-30	5W-30	25
-30	5W-40	35
-25	10W-30	25
-25	10W-40	35
-20	15W-40	45
-15	20W-50	выше 45

Несколько советов по монтажу

Поршень цилиндра №1 перед установкой нужно поставить в мертвую верхнюю точку. Поможет в этом ключ на 17.

В шкивах есть выемки, а в распредвалах – шипы. У каждого шкива есть метки, и они должны смотреть вверх. А коленвал лучше ставить по той метке, которая есть на КПП узле.

При демонтаже нужно отметить, под какими именно углами закреплены натяжные ролики. Ключ-пластину необходимо выставить под правильным углом и затянуть гайку с усилием в 40 Н*м.

Винты и их рабочую часть нужно смазывать моторным маслом и закручивать в правильном порядке.

Потом нужно провернуть винты на 90 градусов во время второго подхода и на 90 градусов еще раз во время третьего прохода.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Процесс замены на ВАЗ-2114

Процедура замены маслосъемных уплотнителей двигателя на ВАЗ-2114 предусматривает снятие головки блока для удобства различных технических манипуляций. Появление темно-синего выхлопа из глушителя будет свидетельством необходимости постановки автомобиля на ремонт.

Опуская элементарные тонкости, начинать нужно с замены колпачков, соблюдая рекомендуемую последовательность:

Открыть капот, отсоединить минусовую клемму аккумулятора.
Снять высоковольтные провода, выкрутить свечи.
Удалить ремень ГРМ (газораспределительный механизм).
Снять крышку головки блока (ГБ), зубчатый шкив распределительного вала, не потеряв при этом шпонки.
Открутить крепления задней крышки без повреждения прокладки блока, и прочие соединения. Снимается распределительный вал с концевыми манжетами. Остается только втулка.

Далее коленчатый вал проворачивается до момента, когда поршень займет позицию в ВМТ, где предстоит замена уплотнителя.

Пружина клапанная сжимается приспособлением, и сухарики легко снимаются пинцетом. В обиходе процесс называется рассухариванием. Извлекаются верхняя, нижняя тарелки. С направляющей втулки удаляется колпачок. Для этого на него устанавливается цанга и резким ударом молотка по втулке приспособления колпачок выдавливается. Процесс повторяется со вторым клапаном.

С помощью приспособления рассухариваем клапана

Новые сальники, предварительно смазанные моторным маслом изнутри, укладываются в оправку, запрессовываются, после чего монтируются пружины, тарелки. Сухарики с помощью приспособления вставляются в нижнюю проточку клапана. Коленчатый вал проворачивается так, чтобы в ВМТ оказался 2 цилиндр. Пруток извлекается из свечного отверстия и вставляется в следующее гнездо. Последовательность работ повторяется в том порядке, в каком извлекались детали.

С помощью оправки запрессовываем сальники клапанов

Опоры распределительного вала, шайбы регулировки толкателей, шейки, кулачки смазываются маслом. Перед укладкой опорного сальника вала желательно проверить его техническое состояние. Производится регулировка зазора клапанов, если требуется.

Периодичность замены. Воздействующие факторы

В первую очередь, замена масла в двигателе ВАЗ 2114 выполняется исходя из пробега, который прошел автомобиль. Каждый владелец авто сам решает, когда ему пора заменить масло. Рекомендации производителя и дилерских центров, а также рекомендации специалистов подсказывают, что менять масло лучше примерно каждые 10-15 тысяч километров, но лучше чаше, рекомендуется каждые 5 тыс километров.

Есть ряд факторов, которые способны повлиять на периодичность замены:

Текущее состояние автомобиля;
Уровень изношенности двигателя;
Качество ранее используемого смазывающего вещества для силового агрегата;
Условия, в которых эксплуатируется автомобиль;
Сезонность эксплуатации авто;
Манера управления автомобилем.

Уровень износа автомобиля в зимний период значительно выше, нежели в летний. Потому оптимальное решение — это сезонная смена масел. Это подверждают и сами производители моторных масел, которые предлагают ассортимент специальных летних и зимних жидкостей.

Если вы только что приобрели подержанный ВАЗ 2114, масло следует сразу же поменять по двум объективным причинам:

Вы точно не знаете, как долго автомобиль эксплуатировался на находящемся в картере двигателя масле;
Вы не знаете, какое масло используется на данный момент. Смешить разные смазывающие жидкости — самая нелепая ошибка, которую только можно допустить.

Прежде чем заливать новое масло, рекомендуется воспользоваться так называемой промывочной пятиминуткой. Это позволит удалить нагар. Сильно не увлекайтесь подобными мероприятиями, поскольку на практике доказано, что промывки портят двигатель.

Многие считают, что чем реже они эксплуатируют автомобиль, тем дольше можно не менять масло. Серьезная ошибка. Объясняется это тем, что при длительном нахождении автомобиля в гараже без дела, внутри авто накапливается конденсат, попадающий в итоге в картер двигателя со смазкой. Эта агрессивная среда губительно воздействует на систему смазки элементов двигателя.

Ремонт форсунок ВАЗ 2114/2115

Ремонт форсунок подразумевает проведение сразу ряда работ:

чистку;
продувку;
замену резиновых уплотнителей.

После того как изделия были сняты с топливной рампы, нужно хорошо рассмотреть каждый из четырёх распылителей. В том случае, если на корпусе заметны следы протекания, ремонт будет нецелесообразен. Придётся сразу же менять форсунку на новую. Различия в процедурах промывки и чистки для 8-клапанных и 16-клапанных двигателей не существенны. Поэтому можно руководствоваться одной и той же схемой.

Видео: самый простой способ

Если корпус чист и на нём нет деформации и трещинок, то разрешается проводить ремонтные работы. Для этого потребуется снять уплотнитель с корпуса и распылитель. Эти детали рекомендуется оставить в ацетоне или сольвенте на 1.5–2 часа. Пока детали будут промываться, можно пылесосом прочистить топливную рампу. Далее нужно зубочисткой или иглой аккуратно прочистить место посадки форсунок в рампу.

После этого можно приступать к продувке форсунки изнутри. Потребуется моток изоленты, баллончик с аэрозолью для чистки карбюраторов и шприц. Через тонкий шприц в полость форсунки подаётся очищающая жидкость аэрозоля. Место сцепления шприца и трубки баллончика для герметизации лучше обмотать изолентой. Промывку форсунки изнутри рекомендуется повторить три раза. После изделие должно просохнуть. Как только высохнет сам корпус, а также уплотнитель и распылитель после промывания, можно собрать форсунку и установить на рампу.

Дешёвое средство отлично удалит с форсунки грязь и отложения

Перед установкой каждая форсунка проверяется на сопротивление. Показания тестера должны быть в диапазоне 11–15 Ом.

Существует и простой способ прочистки форсунок, без демонтажа топливной рампы. Однако он уместен только в тех случаях, когда форсунки ещё не выработали весь свой ресурс (120–150 тысяч километров пробега). Допускается использование очищающих присадок в бензине. В этом случае очистятся все элементы топливной системы, однако её замкнутость не позволяет вывести грязь и осадки от некачественного бензина.

Жидкость заливается в бензобак и вместе с топливом очищает все элементы системы

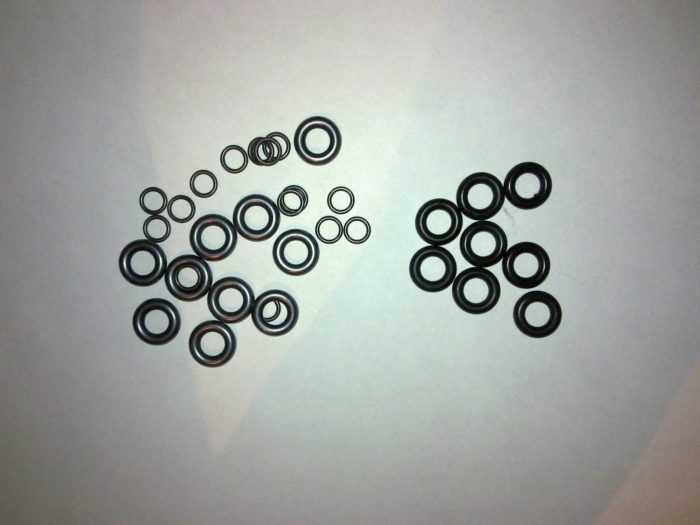

Замена резиновых колец и уплотнителей на форсунках

Обычно при промывке или ремонте форсунок автолюбители сразу же меняют все резиновые элементы. Это связано с высокими показателями износа. Стоимость колец и уплотнителей очень низкая, зато после замены сразу же можно наблюдать стабильность работы мотора.

Кольца и уплотнители снимаются одним движением руки. Однако для установки новых потребуется аккуратность, так как легко повредить резину. Пластичный элемент сначала смазывается бензином, а потом натягивается на место старого уплотнителя.

Запчасти к форсункам ВАЗможно приобрести по минимальной цене

Самостоятельно прочистить или заменить форсунки на автомобилях ВАЗ 2114/2115 может практически каждый водитель. Сложности могут возникнуть только в процессе откручивания топливной рампы или обратного подсоединения проводов к контактам форсунок. Однако при внимательном проведении каждого этапа работы даже новичку доступно самостоятельное обслуживание этого элемента топливной системы.

Снятие и установка двигателя ВАЗ 2114

Существует несколько типичных обстоятельств, после которых снятие двигателя ВАЗ 2114 становится абсолютной необходимостью. Наиболее распространенные из них это ремонт кузова и необходимость капитального ремонта самого двигателя (его замена).

Перед проведением ремонтных работ необходимо заранее подготовить:

Набор инструментов – подойдет набор стандартных ключей находящихся в любом автомобиле.
Подъемник.
Если с подъемником туго, придется найти гараж со смотровой ямой, эстакаду и лебедку или трех помощников.
Также необходимо побеспокоится об охлаждающей жидкости и масле в картере, которые нужно полностью слить.

Стандартные алгоритм снятия двигателя выглядит следующим образом:

Снимает щиток картера, предварительно открутив крепления.
Откручиваем зажимы и снимаем приемник глушителя.

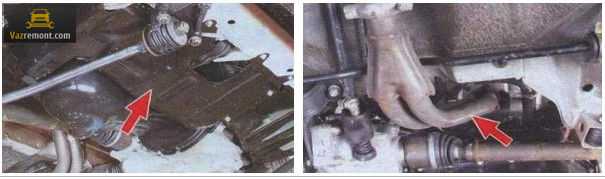

Снятие защиты картера и глушителя

Перебираемся под капот и откручиваем глушитель, а после отсоединяем вакуумный усилитель тормозов.

Снимаем воздушный фильтр и вакуум

Находясь там же, снимаем массу с картера.
Отсоединяем систему охлаждения.

Демонтаж массы и системы охлаждения

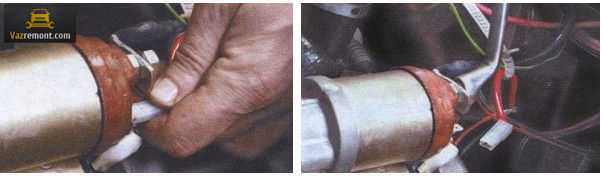

Отключаем центральный провод катушки и извлекаем колодку с питающими проводами.

Отсоединяем электропитание

Отсоединяем подачу топлива.

Отключение подачи топлива

ВАЖНО! Когда будете отсоединять бензонасос, делайте это двумя ключами на 17, в противном случае вы просто сломаете трубку

Отключаем привод сцепления на КПП.
Отключаем стартер (не забудьте пронумеровать провода и связать их в пучок, сделав это заранее, вы избежите последующих проблем при обратном монтаже).

Отключение стартера

Отведите в сторону силовые провода, также связав их в пучок.
Повторяем эти действия с генератором, не забывая при этом маркировать провода.

Отключение генератора

Откручиваем крепления на тяге воздушной заслонки и убираем ее в сторону.
Снимаем фиксатор троса дроссельной заслонки и извлекаем возвратную пружину, после чего демонтируем сам трос.
Скручиваем крепление кронштейна и снимаем держатель троса.

Снятие троса дроссельной заслонки

Отключаем экономайзер, для этого снимаем контакты датчиков температуры, масла и охлаждающей жидкости, после чего отключаем саму колодку.
Ослабляем хомуты, а после отключаем провода и патрубки отопительной системы.

Отключение отопительной системы

Спускаемся под авто где отключаем тягу скоростей и спидометр.
Отсоединяем питающие элементы подсветки заднего хода.
Раскручиваем крепления растяжек рычагов.
Откручиваем болты растяжки кузова, и убираем их, чтобы не мешали (при этом их не нужно снимать).

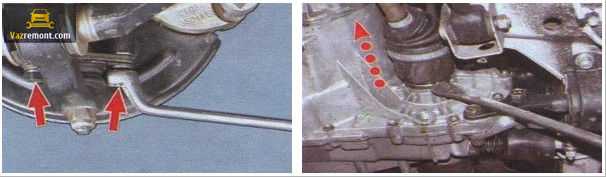

Ослабление болтов растяжек

Расшплинтовываем крепление шарового шарнира, а потом снимаем его с поворотного кулака (для проведения данного действия понадобится специальный съемник, либо помощь нескольких товарищей).
Отсоединяем приводы колес. Их необходимо аккуратно извлечь из разъемов коробки. Для этого понадобится тонкий плоский предмет, в идеале в качестве него должна выступать специальная монтажная лопатка, но ее можно заменить. Так же необходимо вкрутить заглушки в коробку, но они также отлично заменяются старыми шрусами.

Демонтаж шаровой опоры и приводов колес

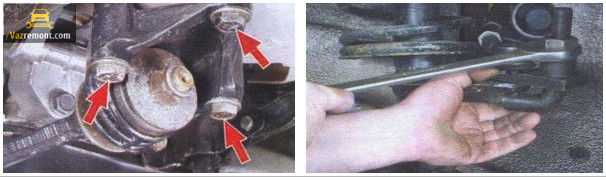

На этом этапе необходимо зафиксировать двигатель на весу, для этого протяните через балку над капотом плотный трос или цепь и фиксируем в натяжку.
После этого можно спокойно скручивать крепления силовой опоры вначале задней, потом передней правой и в завершение левой.

Демонтаж крепления опор двигателя

Подставляем под «сердце» автомобиля старую шину, деревянные доски или иную подкладку и опускаем на нее весь силовой агрегат.
Поднимаем автомобиль и вытаскиваем двигатель из-под него.

На этом демонтаж двигателя считается завершенным, после проведения ремонтных работ он устанавливается в обратном порядке. Единственным исключением является то, что крепления силовой опоры закручиваются в том же порядке, в котором и скручивались, начиная с заднего.

Как выполнить замену маслосъемных колпачков автомобиля ВАЗ 2114 своими руками?

Инструменты

Для работы нужен комплект приспособлений и инструментов. Все они знакомы любому автомобилисту и имеются практически в каждом гараже:

Набор ключей гаечных.
Отвертка шлицевая.
Ключ храповика.
Пинцет, молоток и щипцы (пассатижи).
Пруток диаметром около 8 мм из мягкого металла.
Оправка для запрессовки уплотнителей.
Устройство для съема сухарей.

При подготовке к замене «уставших» маслосъемных колпачков на ВАЗ 2114 могут возникнуть проблемы с наличием рассухаривателя, потому что он есть не у каждого водителя. Однако приобретя этот инструмент, автовладелец при ремонте ГБЦ всегда будет во всеоружии. Кроме этого, желательно иметь под рукой динамометрический ключ.

Последовательность основных переходов

Приступая к работе, следует выполнить несколько элементарных операций. Прежде всего нужно отключить аккумулятор, чтобы потом не заниматься выбором АКБ для своей машины. Установить ручной тормоз в верхнее положение. Дальнейшие действия выполняются в следующем порядке:

Открутить болт хомута, крепящего шланг вентиляции картера при помощи крестообразной отвертки, и снять его вместе с патрубком. Таким же образом снять остальные шланги.
Открутить гайки клапанной крышки и демонтировать ее.
Ключом «на 10» отвинтить гайки, крепящие массу на ГБЦ.
Выкрутив винт и две гайки, снять заглушку.
Отвернуть винты передней крышки ГРМ и снять ее.
Провернуть коленвал до момента совпадения меток, убрать заглушку на картере сцепления и проконтролировать совпадение меток.
Демонтировать шкив генератора, ослабить крепление ролика и снять ремень.
Демонтировать шкив распредвала, выкрутить свечи зажигания.
Установить коленвал в положение ВМТ 1-го и 4-го цилиндров.
Из гнезда головки блока извлечь толкатель с регулировочной шайбой.
Вставить в 1-й цилиндр оловянный прут и разместить его под клапаном, требующим смены.
Установить рассухариватель на ножку клапана и сжать пружины, после чего пинцетом вынуть сухари.
Демонтировать тарелку с пружиной.
При помощи щипцов демонтировать сальник.
Удалить упорную шайбу.
Смазать новый колпачок маслом и запрессовать его на штатное место, используя специальную оправку.
Произвести аналогичные действия со вторым клапаном этого цилиндра.

Процедура замены маслосъемных колпачков на автомашине ВАЗ 2114 продолжается подобным же образом на 4-м цилиндре. Далее коленвал нужно провернуть на 180 градусов, и повторить процесс на втором и третьем цилиндре. Автомобилистам, знакомым с установкой сальников клапанов на Lada 2110, знаком принцип работы, поэтому выполнение процесса для них не станет особой проблемой.

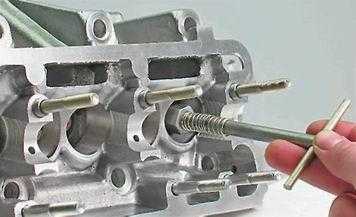

На автомобиле с 16-клапанным мотором нужно снимать два распредвала – это единственное отличие в технологии ремонта с ДВС на 8 клапанов. Устанавливая распределительный вал на место, гайки следует заворачивать динамометрическим ключом от середины к краю.

Замена сальников клапанов ВАЗ 2114

Замену сальников клапанов ВАЗ 2114 следует производить в следующей последовательности:

1.Сперва нужно снять клеммы + и — с аккумулятора. и вынимаем свечи

2.Далее скидываем ремень ГРМ.

3.С распредвала необходимо убрать зубчатый шкив.

4. Скидываем провода от первого крепления, а после этого нужно открутить гайки и третий болт крепления.

5.Отворачиваем равномерно четыре оставшиеся гайки, которые находятся на передней крышке, затем откручиваем шесть гаек задней крышки.

6.Убираем переднюю и заднюю крышку предварительно сняв шайбы.

7.Достаем распредвал.

8.Необходимо провернуть коленвал, чтобы поршень в цилиндре, в котором мы хотим заменить колпачки, встал в верхней мертвой точке.

9.После этого нужно отвернуть свечу, и вставить в свечной колодец пруток из олова, между днищем поршня и тарелкой клапана.

10.После проделанной операции нужно установить приспособление для рассухаривания клапанов.

11.Далее, как следует прижимаем пружину клапана.

12.С помощью пинцета достаем сухари. Прижимаем пружину и вынимаем сухари пинцетом

13.Верхнюю тарелку и пружины снимаем.

14.Достаем верхнюю тарелку

15.Нужно снять маслосъемные колпачки с направляющей втулки, делаем это с помощью ранее приготовленной цанги.

— После снятия маслосъемного колпачка, нужно ударить по бойку находящийся на рукоятке, это делается для того чтобы маслосъемный колпачок спрессовался.

16. Аккуратно вытаскиваем колпачок из цанги при помощи пассатижей.

Убеждаемся в том, что направляющее клапана не были повреждены.

— Внимание!!Перед установкой новых колпачков одеваем направляющие на втулки которые шли с калпочками в комплекте и не забываем их извлечь после того как новые колпачки будут на месте

17. Далее нужно запрессовать колпачок в нижнюю тарелку, делаем это с помощью оправки.

— Внимание!!!После того как колпачок встал на место надеваем пружину. незабываем снять направляющие

Вся последующая сборка происходит в обратной последовательности.
Оловянный пруток убираем из свечного колодца.
Замену всех оставшихся колпачков производим аналогично.
Необходимо смазать моторным маслом всю область работ.
Монтируем опору головки блока распредвала.
Обязательно нужно промазать герметиком головку блока в том месте где располагается крайняя опора.
Затем производим установку распредвала.
Корпусы подшипников устанавливаем на свои места, затягиваем гайки, предварительно надев шайбы.
Затяжку гаек необходимо осуществлять равномерно.
Производим установку сальника распредвала.

На этом все работы по замене сальников клапанов на ВАЗ 2114 можно считать оконченными. Вы сами убедились, что всю работу можно проделать своими руками, все достаточно просто.

Чтобы автомобиль ВАЗ-2114 исправно работал, не подводил водителя в пути, автовладелец непременно должен следить за технической исправностью машины

При малейших изменениях в работе авто ему важно установить истинную причину неисправности, и как можно быстрее ее устранить

Следить за технической исправностью термостата, форсунок, коллектора и даже сальников нужно постоянно, ведь чаще всего к серьезной поломке приводит выход из строя этих элементов, которые довольно просто можно самостоятельно заменить.

Если при эксплуатации будет слышен специфический, ранее не наблюдавшийся стук, то это следует расценивать как первый признак того, что замена клапанов на автомобиль ВАЗ-2114 8 клапанов должна осуществиться как можно быстрее. Ведь если в ближайшее время не будет произведено это мероприятие, то ремень ГРМ может оборваться, что приведет к поломке двигателя.

Водители с опытом и работники СТО рекомендуют менять ремень ГРМ через 30-35 тыс. км пробега, но это всего лишь рекомендации, которые не всегда соответствуют каждой машине. Поэтому автовладелец должен самостоятельно следить за состоянием этого элемента и своевременно заменять пришедшего в непригодность.

Видео по притирке клапанов

Обзор сделан Евгением Травниковым, который известен всем своим каналом на YouTube Теория ДВС:

Когда окончательно справились со всеми работами, можно устанавливать все снятые детали в обратной последовательности на автомобиль. По поводу цены на комплект новых клапанов, то она составляет порядка 1500 рублей. Если покупать по отдельности, то стоимость легко узнать, поделив сумму на 8.

Как уже понятно из заголовка-речь пойдет о снятии ГБЦ.В предыдущей записи я написал что у меня пробило прокладку под ГБЦ. Начал искать решения у мастеров. Но ценник меня сильно расстроил. Замена прокладки (просто замена, без шлифовки!) цена вопроса начинается от 100 американских рублей и это не на фирменном сервисе а в гараже у дяди Васи (Пети и т.д.) которые не дают гарантии. Полазив по интернету — нашел хорошее видео по самостоятельной замене:

В итоге решил менять сам. Опыта у меня конечно маловато (до этого 2 раза подымал голову на волге 31029), но это меня не остановило) Благо есть вторая машина. Поэтому одну можно спокойно ставить на ремонт;)Изначально записывал и фоткал лично для себя (чтобы потом проще было всё собрать и не искать откуда “лишние” запчасти). Но решил выложить на Драйв-возможно кому-то пригодиться.И так загоняем машину в гараж и приступаем к снятию ГБЦ. Не считайте это инструкцией-я просто распишу свою последовательность действий.

None 2. Берем чудо средство ВД-40 и обильно поливаем гайки на креплении штанов, чтобы начали откисать. Чем больше времени — тем лучше.

3. Снимаем аккумулятор (клеммы ключом на 10, крепление ключом на 13)

Полный размерАккумулятор снят

4.Снимаем клемму с датчика на воздушном фильтре:

None

Полный размерСливаем антифриз

Как быстро слить антифриз описано в статье

6. Снимаем тросик газа (откручиваем два болта крепления и снимаем зажим):

Полный размерБолты закручиваем на места-чтобы не потерялись

7. Снимаем два штекера с датчиков возле термостата:

Полный размерДатчики помечены красным

8. Разъединяем разъем на форсунки:

Полный размерРазъем на форсунки

9. Снимаем хомуты и отсоединяем патрубок на термостат: 10. Откручиваем массу с двигателя (ключ на 13)11.

Откручиваем хомуты и снимаем патрубки на радиатор и на печку12. Снимаем клемму под термостатом (одиночная):

Полный размерНе знаю за что эта клемма отвечает, просто снимаю;)

13. Снимаем с вакуума патрубок: 14. Снимаем 2 штекера с дросселя:

Полный размерВот эти штекера

15. Снимаем одиночную клемму в районе форсунок:

Полный размерТакже не знаю что это-просто снимаю

16. Откручиваем два рычага крепления головки по бокам:

Полный размерЭто с правой стороны, с левой такая же штанга

17. Откручиваем штуковину возле штанов, чтобы легче полезть к болтам крепления штанов:

Полный размерВот эта штуковина лежит слева, а справа штанга крепления головки, описанная в предыдущем пункте

18.Снимаем кожух ГРМ (3 болта на 10): 19. Откручиваем Ролик ГРМ ключом на 17 и снимаем ремень ГРМ20. Откручиваем шкив (ключом на 17) и снимаем шкив, главное не потерять шпону (ввиде полукруга):

Полный размерВот так откручиваем шкив21. Откручиваем гайку на защите ключом на 10 (на предыдущем фото куда надет ключ для фиксации шкива от прокручивания) и отгибаем защиту22. Откручиваем два топливных шланга (обязательно запомните где какой-чтобы не перепутать при сборке)23. Откручиваем 2 патрубка возле заливной горловины для масла.

24. Снимаем клапанную крышку ключом на 10 две гайки:

Полный размерКлапанная крышка снята25. Помечаем ВВ провода и снимаем ихПродолжение во второй части;), т.к. фото не вмещаются

ladaautos.ru
24techno-guide.ru
zarulemvaz.ru
www.drive2.ru

Определение неисправности и перечень новых деталей

Обнаружить неисправную деталь довольно просто, когда двигатель начинает перегреваться, достаточно потрогать нижний патрубок на радиаторе системы охлаждения, и если он окажется не сильно нагретым, это и будет означать, что клапан термостата на ВАЗ 2114 вышел из строя и требует срочной замены.

Для проведения ремонта необходимо приобрести:

новый термостат в сборе (арт.21082-1306010-83);
верхний патрубок радиатора (арт.21120-0-1303010-86);
нижний патрубок радиатора (арт.21120-0-1303010-86)
патрубок термостата (арт.2108-1303092-Р);
патрубок расширительного бочка (арт.21120-0-1303010-86)
металлические хомуты патрубков 5 шт.;
новый антифриз;
герметик для надежной фиксации.

Замена термостата на автомобилях ВАЗ 2113, 2114, 2115 с инжекторным впрыском топливной смеси осуществляется с помощью некоторых инструментов, а именно:

два рожково-накидных или торцевых ключа 12 и 13 мм;
набор отверток;
емкость для слива охлаждающей жидкости;
защитные перчатки для рук.

Цена замены неисправного термостата на ВАЗ 2114, которую необходимо будет заплатить в официальных автосервисах Лада, этой осенью составляет примерно 1500 — 2000 рублей (без учета стоимости новых деталей). В небольших частных автомастерских гаражного типа, данную работу оценивают в 1000 рублей.

Сама работа не сложная, а при наличии качественных запчастей и инструмента, любой владелец ВАЗ 2113, 2114 или 2115 сможет провести ремонт самостоятельно, для чего необходимо посмотреть видео по замене термостата на инжекторной модели, или внимательно изучить нижеприведенные этапы данного процесса.

Разборка ГРМ

Главная цель – удалить два распредвала. Для этого нужно:

Снять клемму «минус».
Снять со свечей все провода.
Отключить свечи от катушек.
Снять модуль зажигания и шланг, отвечающий за вентиляцию картера.
Удалить кронштейн, крепящий проводку форсунок. Он прикручен к ГБЦ крышке. Эти же действия нужно произвести с кронштейном жгута №2.
Снять ресивер.
Закрыть все ответствуя впускного коллектора тканью.

Дальше нужно отключить датчик фаз, расположенный под шкивом ГРМ. Также нужно отключить и датчик давления, расположенный возле снятого кронштейна. Можно взять ключ на 17 и, не трогая и не проворачивая шкивы, ослабить крепежные винты.

В финале нужно снять ремень и открутить винты на шкивах. Все шкивы без исключения нужно снять с вала. Потом нужно открутить те три винта, которые находятся со шкивами на уровне.

Для демонтажа вала следует выполнить несколько действий:

Снять крышку ГБЦ.
Открутить 20 болтов.
Взять два ключа на 15 и открутить гайки верхней штанги. Те же действия нужно выполнить с гайками, расположенными на кронштейне гайки, но нужен ключ на 13.
Снять корпус подшипников.
Вынуть распредвалы.
