Замена ремня грм и регулировка клапанов на ваз 21099

Когда пора менять?

В замене или ремонте ГБЦ может возникнуть потребность, в случае если вы начали замечать, что увеличился расход горючего или уменьшилась мощность силовой установки.
Также к неисправностям в системе ГБЦ может привести неправильная сборка и установка клапанов и цилиндров.
Если вы постоянно заливаете в свой автомобиль бензин низкого качества, то не удивляйтесь тому, что со временем эта система начнет давать сбои и потребуется ее ремонт.
Появившаяся трещина в блоке не может быть устранена никаким иным способом, как полной заменой этого элемента.
Симптомом, указывающим на проблемы в ГБЦ, может быть белый дым, идущий из выхлопной трубы, вызвано это попаданием тосола в цилиндры мотора.

Белый дым из выхлопной трубы
Если на поверхности ОЖ в бачке появились масляные пятна, то это также свидетельствует о том, что необходим ремонт узла. Это связано с тем, что масло теми или иными путями начало попадать туда, где оно не должно быть.
Нечасто, но иногда через прокладку начинаются прорываться выхлопные газы. Здесь нет иного выбора как демонтаж головки и замена прокладки.
Съем головки может понадобиться в случае тюнинга ВАЗ 2109, доработки, проблем с заглушками, протяжки болтов или расточки цилиндров.

Как заменить направляющую втулку клапана

Для того чтобы выбить направляющую втулку клапана нужна специальная оправка которой у вас скорее всего нет, ну и не надо выбьем и без нее, возьмите кругляк миллиметров Ǿ12-13,5 или длинный болт Ǿ12мм для жигулевской головки, для Уаза и Газа кругляк Ǿ15-16мм или болт 16мм

Но есть очень важный момент, на котором я хочу заострить ваше внимание, выбивать направляющую втулку надо изнутри в сторону распредвала (снизу вверх) и очень важно выбивать надо очень тяжелым молотком полукувадочкой, удар недолжен быть очень сильный главное он должен быть тяжелый (направляющая втулка легко выйдет, и не будет крошиться). Если начнете выбивать втулку клапана легким молотком втулка будет крошиться, и будите только мучиться

Фото. Клапан с направляющими втулками, вверху левая втулка от модели ВАЗ 01-07, внизу заводская втулка ВАЗ 08-09

Как поменять датчик давления масла ваз 2114

Замена ДДМ ВАЗ 2114 — одна из самых простых разновидностей текущего ремонта, с которой может без затруднений справиться даже начинающий водитель. Чтобы поменять датчик, автовладельцу потребуется ключ на «21» и от 5 до 10 минут свободного времени.

Алгоритм ремонтных работ следующий (до начала работ ознакомьтесь с описанием соответствующей детали в каталоге или руководстве по эксплуатации):

Открываем капот и снимаем клеммы с аккумуляторной батареи;
Сдергиваем защитный резиновый пыльник со старого измерителя;
Отсоединяем провода, которые идут к датчику;
Ключом на «21» выкручиваем старый датчик, а на его место ставим новую деталь;
Подключаем к новому ДДМ проводку, надеваем защитный колпачок.

Замена измерителя давления масла успешно завершена. Заведите мотор и убедитесь, что лампа критического уровня давления масла на приборной панели не горит. Посмотрите качественное тематическое видео, посвященное описываемой проблеме.

Замена датчика не решила проблему…

Иногда возникают такая ситуация: датчик поменян на новый, а индикатор продолжает гореть. В этом случае проведите следующие профилактические мероприятия:

Замените масляный фильтр;
Проверьте исправность контрольной лампы на приборной доске;
Оцените текущее состояние смазки и при необходимости проведите замену или долейте;
Проведите тщательную очистку масляного поддона: там может скопиться внушительное количество грязи и осадка;
На сервисном оборудовании продиагностируйте целостность магистралей подачи смазки;
Проверьте функциональное состояние маслонасоса: если требуется — замените на новый.

Обратите внимание, что причиной «масляного голодания» может стать использование смазки, которое не соответствует рекомендуемой степени вязкости. Также «жор» масла случается из-за износившихся маслосъемных колец или неправильной сборки мотора после «капиталки»

Если предложенные диагностические и ремонтные процедуры не возымели эффекта, то как можно скорее отгоните машину на СТО. Езда с низким уровнем масла в двигателе опасна не только для самого авто, но и для других участников движения. О начавшемся «масляном голодании» можно узнать по систематическому перегреву силового агрегата, снижению мощности, появлению посторонних шумов и стуков.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Очистка и сборка

Сборку карбюратора нужно осуществлять в порядке, обратном разборке

При этом следует уделить особое внимание тому, чтобы поплавки свободно поворачивались на оси и не задевали стенок поплавковой камеры. Кроме того, зазоры между прокладкой крышки карбюратора и выступами на нижних поверхностях поплавков должны быть равномерными, не тоньше 0,5 и не толще 1 миллиметра

Также игла клапана должна без заеданий перемещаться в своем гнезде, а жиклеры должны быть установлены в правильном порядке. Кроме того, собирая ускорительный насос, сначала слегка прикрутите винты крышки, затем нажмите на рычаг привода насоса и только после этого закрутите их до конца.

Неисправности

НЕИСПРАВНОСТЬ	ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ
Появление выраженного стука клапанов при резком нажатии педали газа.	Причиной подобного является неправильная работа карбюратора, использование некачественного низкооктанового бензина или же неправильно выставленные зазоры клапанов. В последнем случае ремонт заключается во вскрытии клапанной крышки и регулировке клапанов.
Появление на приборной панели предупреждающего сигнала о недостаточном давлении масла.	Слабым местом этих двигателей являются масляные фильтры, которые часто ломались, что приводило к потере двигателем масла. В итоге срабатывал датчик недостаточного давления. Ремонт заключается в определении места протечки и замене прохудившихся уплотнителей.
Мотор работает с явными перебоями.	На данные модификации силового агрегата устанавливали карбюраторы Солекс, которые не отличались должной надежностью, что приводило к проблемам в работе мотора. Ремонт заключался в замене карбюратора на усовершенствованную модификацию.
Проблемы с охлаждением двигателя.	Используемая система охлаждения также не отличалась надежностью, что приводило к регулярным поломкам помпы и термостата. Чтобы устранить подобные проблемы требовалось менять термостат или же вскрывать двигатель и заменять вышедшую из строя помпу системы охлаждения.

Функциональное назначение, причины и признаки износа

Маслосъемные колпачки – важная деталь, обеспечивающая продуктивную работу двигателя. Сальники клапанов служат для смазки газораспределительного механизма. Они не допускают утечки масла, попадания его в камеру сгорания. Колпачки снимают масло с движущегося клапана.

Маслосъемные колпачки разделяют две рабочие зоны двигателя: головку блока цилиндров и камеры сгорания. Верхняя часть колпачка постоянно находится в области интенсивного движения смазки мотора ВАЗ 2109. Нижняя – контактирует со сгораемой топливной смесью, газовыми отходами. Поэтому на колпачки приходятся напряженные нагрузки.

Визуально убедиться в рабочем состоянии сальников ВАЗ 2109 невозможно. Эти детали спрятаны, добраться до них не просто. О том, что с сальниками возникли проблемы, свидетельствуют непрямые признаки:

сверхнормативный расход масла;
густой сизо-голубой дымок из выхлопной трубы;
маслянистый налет на свечах.

Поэтапная работа

Как работают клапаны

Регулировка клапанов 21099 карбюратор начинается с отворота гайки, которая крепит крышку фильтра. Затем снимается шайба, отсоединяется 4 зажима. После снятия крышки фильтр демонтируется.

Затяжка хомутов ослабляется. Шланги с патрубков снимаются, а гайки отворачиваются. Затем со шпилек демонтируется корпус фильтра. От шланга отсоединяется держатель, изготовленный из прочной пластмассы. Отворачивается гайка, снимается кронштейн. При этом последний агрегат должен висеть на соответствующем тросе. После отворота 2 колпачковых гаек удаляется масло из верхней части ГБЦ.

Приспособление, предназначенное для утопления толкателей, устанавливается на специальные шпильки. Для его фиксации используют гайки. Крышка привода снимается после отворота 3 болтов. Затем на 40-50° поворачивается коленвал. С помощью щупов измеряются зазоры 1-го, 2-го, 3-го и 5-го клапанов. При отличии этого показателя от номинальной величины потребуется утопить толкатель данного агрегата, нажав на ручку определенного приспособления.

Одновременно устанавливается фиксатор. Затем применяемый агрегат отводится от толкателя с помощью регулировочной шайбы. Рекомендуется записать на бумаге ее толщину. Данный показатель указан на одной из сторон детали. Если он не виден, тогда потребуется измерить шайбу при помощи микрометра. В толкатель устанавливается новая деталь соответствующей толщины. Монтируется шайба надписью вниз. Затем толкатель утапливается аналогичным приспособлением, убирается фиксатор.

Следующий шаг заключается в проверке зазора. Если показатель соответствует номинальному значению, тогда поворачивается коленвал на 1 оборот и регулируются зазоры 4-го, 6-го, 7-го и 8-го клапанов в соответствующем порядке. По завершении этой процедуры в верхнюю часть ГБЦ заливается масло.

Набиваем сальники клапанов

Но сначала надо снять старые сальники клапанов, на Жигулях их надо снимать осторожно и неком случае нельзя пытаться их сбить ударом, отколется место куда набивается сальник, возьмите плоскогубцы зажмите ими сальник клапана и постарайтесь прокрутить если сразу не пошел перехватитесь и снова пробуйте прокрутить так перехватывайтесь плоскогубцами и сальник клапана ослабнет прокрутится и выйдет. Также снимайте сальники клапанов с Уаза и Газа

А теперь будем набивать сальники клапанов на Жигули, вставьте клапан и оденьте на него сальник клапана до направляющей втулки, возьмите трубку с внутренним диаметром 13мм и аккуратно легким молотком легкими ударами набейте сальник клапана только не перестарайтесь, а то порвете сальник. Если такой трубки нет можно более большую трубку немного сплющить до размера, а меньшую распилить немного вдоль и развести до размера. Также можно сначала с сальника клапанов снять пружинку чтобы случайно ее не повредить а потом одеть на сальник.

На УАЗ и Газ набивайте также как и на Жигули но трубка должна быть с внутренним диаметром 16мм.

Важность детали

Диагностическая информация, которую передают ДДМ приборную панель чрезвычайно важна. Она может свидетельствовать о следующих неполадках:

Падение уровня масла ниже отметки «MIN»;
Засорение масляного фильтра;
Неисправность проводки контроллера;
Образование осадка в масляном поддоне;
Выход из строя масляного насоса;
Утечка моторного масла.

Кроме того, горящий индикатор «тревоги» может свидетельствовать о поломке самого ДДМ, что в сравнении с другими возможными неполадками — меньшее из зол.

Расположение и устройство

Обычно, на современных бюджетных автомобилях датчик давления масла устанавливают в подкапотном пространстве с задней стороны, ближе к воздушному фильтру. Где находится датчик давления масла Ваз 2114, можно увидеть на скриншоте ниже.

Конструкция датчика более чем примитивна: в металлический корпус помещены измерительная мембрана и передатчик. Масло давит на мембрану и в случае необходимости на контрольную лампу уходит предупреждающий сигнал.

Основные показатели

Мастер выполняет регулировку

Перед тем как приступить к регулировке клапана ВАЗ 21099 инжектор либо карбюратор, необходимо учесть, что зазор измеряется только на холодном моторе. Отрегулируйте клапаны с помощью подбора толщины специальных шайб.

Каждый владелец ВАЗа, включая девятку карбюратор, должен знать, что расположенные от привода распредвала 1-й, 4-й, 5-й и 8-й клапаны считаются выпускными, а 2-й, 3-й, 6-й и 7-й — впускными. Регулировка клапанов девятки карбюратор начинается с выкручивания свечей зажигания. Отрегулируйте их и затем проворачивайте коленвал.

Для простого и быстрого демонтажа регулировочной шайбы в первом агрегате предусмотрены пазы. Регулируем клапаны только после просчета толщины нового изделия. Этот показатель можно рассчитать по формуле: H=BA-C, где

А — зазор;
В — толщина снятой шайбы;
C — номинальный зазор;
H — толщина устанавливаемой шайбы.

Допускаемый предел зазора +0,05 мм. Коленвал поворачивается по часовой стрелке и выполняется регулировка на девятке с помощью набора ключей, соответствующей шайбы и специального приспособления.

Технические характеристики

Мотор ВАЗ 21099 имеет следующие технические характеристики:

ПАРАМЕТРЫ	ЗНАЧЕНИЯ
Годы выпуска	1990 — 2011 гг.
Вес	Н. д
Материал блока цилиндров	чугун
Система питания мотора	карбюратор
Тип расположения цилиндров	В ряд
Рабочий объем мотора	1,5 литров
Мощность двигателя	73 л. с.
Количество цилиндров	Четыре
Количество клапанов	Два
Ход поршня	71 миллиметр
Диаметр цилиндров	82 миллиметра
Степень сжатия	9.8
Крутящий момент Нм/об.мин	106 /360
Экологические нормы	ЕВРО 2
Топливо	бензин
Расход топлива	7,8/100 км
Масло	5W-30
Объем масла в картере	3,5 литра
При замене лить	3,2 литра
Замена масла проводится	каждые 15 тысяч км
Ресурс мотора
— по данным завода	125
— на практике	250

Этим мотором оснащаются следующие модели , 21093, 21099, 21111, .

Как произвести замену

Замена сальников в двигателе ВАЗ 2109 – это процедура сравнительно трудоемкая, требующая специальных навыков и определенного инструмента. Проводить ее желательно в гараже либо мастерской. Отводят для работ достаточное количество времени, чтобы не торопиться. Замена сальников в моторе ВАЗ 2109 требует аккуратности, точности, внимательности.

Подготовить все необходимое

Удачная замена маслосъемных колпачков может производиться и своими руками. Но для этого понадобится не только простой набор ключей. Придется позаботиться о подготовке специальных приспособлений. До начала работ необходимо снарядить:

оловянный (или мягкометаллический) пруток диаметром не более 8 мм;
рассухариватель;
пинцет;
молоток;
набор ключей, торцевых головок;
плоскогубцы;
цангу (съемник) для снятия сальников;
плоские отвертки;
запрессовочную оправу.

Пошаговые действия

Вначале проводят подготовительные работы:

отключают минусовую клемму;

снимают зубчатую шестеренку с распредвала, осторожно вытянув шпонку;

выкручивая по периметру расположенные болты, демонтируют крышку ГБЦ (переднюю);

снимают заднюю часть крышки (заглушку распределителя зажигания);

вынимают распредвал с сальником.

проворачивают коленвал, чтобы поршень под заменяемым колпачком вышел на верхнюю мертвую точку; вывернув свечу, вставляют в отверстие оловянный пруток, чтобы предотвратить выпадение клапана;
при помощи рассухаривателя снимаются пружины с клапана;
извлекают сухари, используя пинцет;
достают верхнюю тарелку пружины, внутреннюю и наружную клапанные пружины;
надевают цангу на колпачок, демонтируя его; умельцы проводят эту операцию плоскогубцами или отвертками;
перед монтажом нового колпачка с него снимают пружину;
подготовленный колпачок обмакивают в моторном масле, вставляют в оправку;
аккуратно запрессовывают колпачок, пока не упрется в нижнюю тарелку;
возвращают на место пружинку с колпачка;
аналогичным способом меняются остальные сальники клапанов;
замена заканчивается сборкой узлов и деталей в порядке, обратном по отношению к снятию;
вынимается из свечного отверстия пруток;
после монтажа сухарей, подставив металлический стержень, ударяют молотком по клапанным торцам – усаживают сухари на место;
устанавливая распредвал, следят за направлением кулачков 1-го цилиндра – они должны «смотреть» в сторону, противоположную толкателям клапанов;
при обратном монтаже все трущиеся детали смазывают моторным маслом.

Для лучшей наглядности можно посмотреть видео, показывающее замену сальников клапанов в моторе ВАЗ.

Как отрегулировать клапана на ВАЗ 21099

Если автомобиль ездил, оставляем его остывать с открытым капотом часа на 2-3;
Отключаем от дросселя трос газа и его поддержку;
Отсоединяем от клапанной крышки все подключенные патрубки;
Откручиваем две гайки крепления клапанной крышки и снимаем крышку;
Поддомкрачиваем переднее правое колесо;
Включаем пятую передачу на КПП;
Проворачиваем двигатель до установки первого цилиндра в ВМТ;
Крепим на болты клапанной крышки приспособление для регулировки клапанов;
Регулируем тепловые зазоры клапанов, проворачивая двигатель за приподнятое колесо;
После регулировки клапанов собираем всё в обратной последовательности.

Детали всей процедуры регулирования зазоров клапанов ВАЗ 21099 смотрите в фотоотчете.

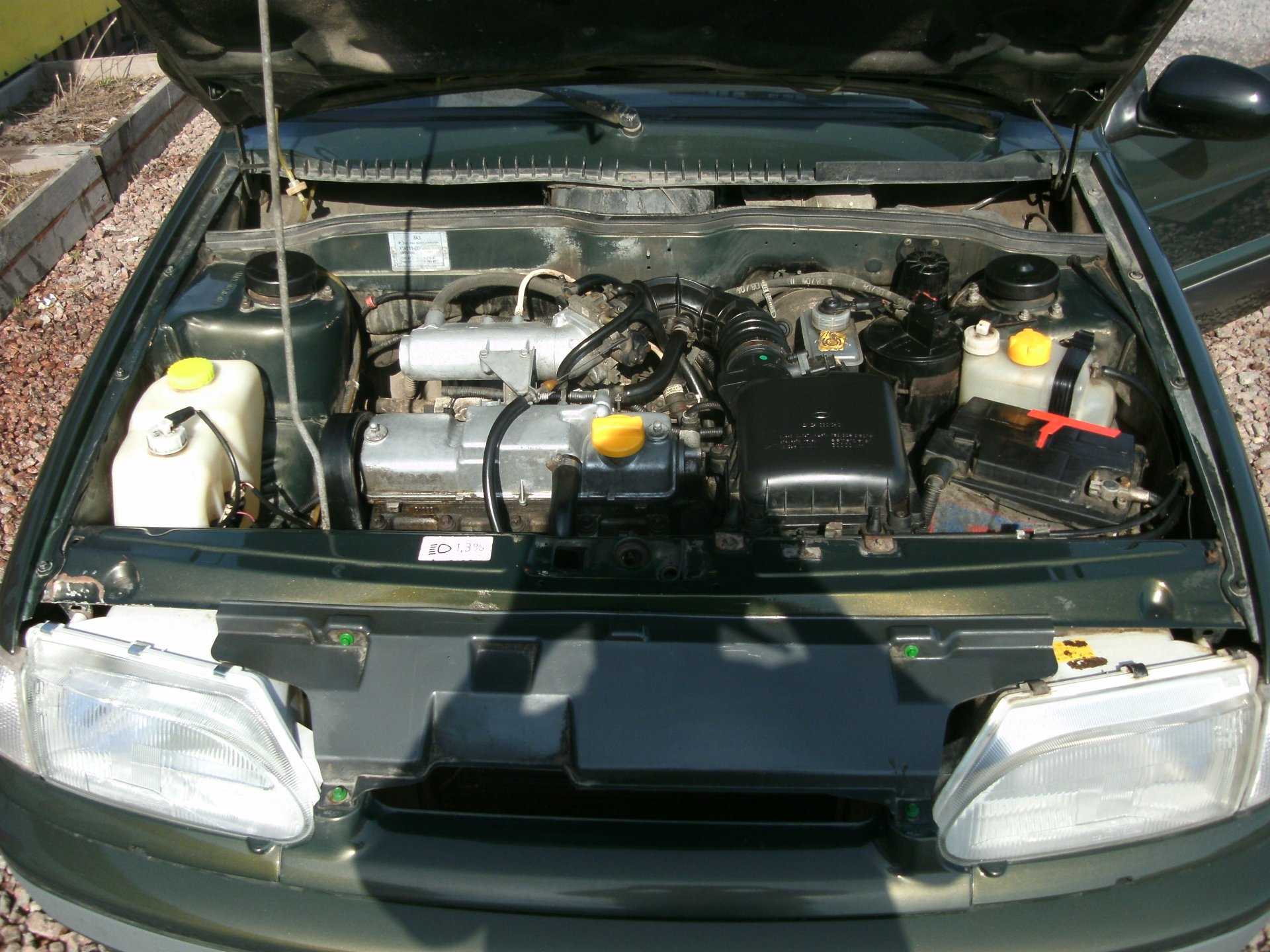

Приступаем к регулировке тепловых зазоров клапанов. Перед нами обычный вазовский двигатель с объемом 1,5 л.

Первым делом будем снимать трос газа. Откручиваем два болта крепления кронштейна болта, ключ на 10 мм.

Отверткой поддеваем фиксирующую скобу тросика и снимаем её.

Прокручиваем трос и вытаскиваем наконечник троса из своего посадочного места на дросселе.

Сняв трос будем отключать от клапанной крышки все патрубки. Откручиваем хомуты указанные стрелками.

И спереди двигателя снимаем патрубок картерных газов.

Теперь нам осталось открутить две гайки крепления клапанной крышки. Используем для этого ключ на 10 мм.

И снимаем крышку с двигателя.

Поддомкрачиваем переднее правое колесо и включаем пятую передачу на КПП. Таким образом мы сможем прокручивать двигатель прокручивая колесо. Крутить рекомендуется по часовой стрелки, как работает сам двигатель.

Для регулировки клапанов нам понадобиться специальное приспособление. Прикручиваем его к шпилькам крепления клапанной крышки, как показано на фото.

С помощью шприца со шлангочкой убираем всё масло в колодцах между клапанами, Чтобы оно не мешало нам регулировать клапана.

Чтобы не снимать кожух ГРМ и не заморачиваться с порядком регулировки клапанов, мы будем регулировать клапана в том цилиндре, где кулачки распредвала смотрят вверх. Такт работы двигателя — 1,3,4,2 цилиндры, поэтому в таком порядке и регулируем клапана. В данный момент у нас кулачки подняты на втором цилиндре, тут и проверяем какой зазор находится между клапаном и распредвалом. Если зазоры в порядке, то прокручиваем двигатель по часовой стрелке, пока кулачки распредвала на первом цилиндре не поднимутся вверх и меряем зазоры.

Если зазор не соответствует норме, нам придется менять регулировочную шайбу на шайбу с нужным размером. Прокручиваем стаканчик клапана так, чтобы прорезь, указанная стрелкой, смотрела на нас. С помощью прикрученного ранее приспособления вдавливаем клапан, нажимая на рычаг.

В комплекте с приспособлением для регулировки клапанов идет такой фиксатор, необходимый для фиксации клапана в нажатом положении.

Устанавливаем фиксатор между клапанами, как показано на фото.

Убираем рычаг, которым вдавливали клапан, и видим как фиксатор, упираясь в распредвал, держит клапан нажатым за край стаканчика.

С помощью пинцета поддеваем шайбу из стаканчика, через специальное отверстие.

И вытаскиваем её из под распредвала тем же пинцетом.

Находим на шайбе размер. Обычно, если шайба была установлена правильно, размер указан всегда.

Высчитываем, какой размер шайбы нам нужен. Расчет произвести не сложно если перед снятием был замерен точный зазор и на снятой шайбе указан размер. Берем новую шайбу большего или меньшего размера, на то количество единиц, которое не соответствовало нужному зазору клапана.

Если на шайбе размер не указан, тогда в помощь нам понадобиться микрометр. Промерять шайбу необходимо по центру.

Устанавливаем шайбу с нужным размером. Надписью с размером на шайбе необходимо устанавливать вниз, чтобы распредвалом её не стерло и было проще регулировать клапана в следующий раз. После установки шайбы необходимо снова измерить зазор. Если зазор всё равно не соответствует, то процедуру расчета необходимо производить заново.

После проверки и регулировки всех тепловых зазоров клапанов, можно снимать приспособление и приступать к сборке.

Вытираем и обезжириваем посадочное место под клапанную крышку.

Очищаем, обезжириваем и устанавливаем новую прокладку на крышку клапанов.

Устанавливаем крышку и новые уплотнительные резинки под крепления клапанной крышки.

Заканчиваем работу, подключая всё снятое и отключенное ранее.
