Неисправности РХХ
Существуют определенные признаки, которые могут помочь определить проблему с датчиком холостого хода:
- резкое изменение оборотов двигателя;
- при переключении авто на холостой ход изменений не происходит;
- при включении дополнительных опций автомобиля обороты резко падают;
- двигатель автомобиля глохнет, при воздействии на электронную педаль газа в режиме холостого хода.
Среди вероятных причин появления этой проблемы выделяют две: износ направляющей иглы и обрыв контактов, расположенных в середине корпуса регулятора.
Чтобы проверить работоспособность этого агрегата на Приоре, нужно знать, где находится датчик холостого хода и как можно до него добраться. Для того чтобы его обнаружить, прежде всего, необходимо поднять капот и снять пластиковый кожух двигателя. Далее нужно внимательно рассмотреть дроссельный узел. Если смотреть по ходу движения автомобиля, то необходимая деталь будет расположена по правую сторону. После того как РХХ обнаружен, можно думать как его снять, проверить и в случае необходимости почистить. Для демонтажа датчика холостого хода понадобится большая и маленькая крестообразные отвертки и телескопическая магнитная рукоять.
Очистка СВКГ в Лада Приора
После длительной эксплуатации в вентиляционной системе картера собирается налет от газов. Этот налет затрудняет пропуск газов в цилиндры. В результате этого газовое давление в двигателе возрастает, что приводит к протеканию масла. Не допустить этого поможет своевременная очистка СВКГ. Производитель Лада Приора рекомендует проводить эту процедуру после каждых 60 тыс. км пробега. Эту сервисную манипуляцию можно произвести в автомобильной мастерской или самостоятельно.
Для этого необходимо иметь инструменты (узкие пассатижи, ключ для гайки на 8, крестообразная отвертка).
При самостоятельной очистке СВКГ требуется выполнить такие действия:
- Снимаем декоративный кожух двигателя.
- Снимаем воздушный фильтр.
- Аккуратно ослабляем зажим хомута вентиляционного шланга на двигателе.
- Снимаем шланг вентиляции картера (ШВК) из рукава воздухоподвода.
- Ослабляем зажим рукава воздухоподвода.
- Отсоединяем рукав воздухоотвода от дроссельного узла.
- Ослабляем зажим хомута и отсоединяем ШВК большой ветви от крышки головки блока цилиндров (ГБЦ).
- С помощью таких же действий снимаем ШВК малой ветви, отсоединив его от крышки ГБЦ и штруцеров дросселя.
- Ослабляем зажим хомута подводящего ШВК.
- Снимаем подводящий вентиляционный шланг и убираем его с крышки ГБЦ.
- Отсоединяем подводящий вентиляционный шланг от патрубка ГБЦ.
- Промываем все шланги с помощью бензина, продуваем и просушиваем феном. Все патрубки и места присоединения шлангов также чистим и сушим.
- Откручиваем крышку ГБЦ.
- Снимаем сепаратор, окрутив его крепление в виде 6 болтов, которые находятся внутри крышки ГБЦ.
- С помощью пассатижей сжимаем фиксаторы маслоотражателя и вытаскиваем его.
- С помощью отвертки вытаскиваем резиновый уплотнитель в форме кольца. Если оно потеряло форму, то заменяем новым.
- Очищаем от герметика и обезжириваем бензином крышку ГБЦ и все привалочные поверхности. Перед тем как установить крышку ГБЦ, наносим новый герметик.
- Собираем СВКГ в обратном порядке.
https://youtube.com/watch?v=XHfJxvd_5Ec
Это приведет к выбросу в окружающую среду токсичных веществ и нарушению работы картера.
Осмотр
После того как деталь снята с автомобиля, можно легко определить и решить, стоит ли его менять на новый агрегат или достаточно просто почистить. Если при визуальном осмотре не обнаружены механические повреждения, и он не вызывает подозрений, можно почистить нагар. Для этого понадобится чистая ветошь и средство для чистки карбюратора. Его нужно
По окончании чистки РХХ или покупке нового регулятора его нужно установить на прежнее место. Установка регулятора холостого хода выполняется так же просто, как и демонтаж, только в обратной последовательности.
После того как регулятор холостого хода установлен, а автомобиль заведен, обороты двигателя достигнут максимальной отметки. Этого пугаться не нужно, так как датчику необходимо подстроиться для нормальной работы. При повторном запуске этого не произойдет, поскольку РХХ будет вставлен в правильный режим.
Лада Приора
Регулятор состоит из двухполюсного шагового электродвигателя и соединенного с ним конусного клапана.
По сигналу электронного блока управления двигателем электродвигатель перемещает клапан, изменяя тем самым проходное сечение воздушного канала.
Снятие и установка топливной рампы автомобиля Лада Приора
Топливную рампу снимают для замены форсунок и ремонта головки блока цилиндров, а также при замене самой рампы.
Вам потребуются: шестигранный ключ «на 5», отвертка с плоским лезвием, ключ «на 17» (два).
Признаками неисправности форсунок могут быть:
– затрудненный пуск двигателя;
– неустойчивая работа двигателя;
Замена и регулировка троса дроссельной заслонки Лада Приора
Замена троса привода дроссельной заслонки
Если дроссельная заслонка не полностью открывается, (двигатель не развивает полной мощности) или закрывается (повышенные обороты холостого хода), первоначально попробуйте отрегулировать трос привода дроссельной заслонки.
Узлы системы улавливания паров топлива (адсорбер, сепаратор паров топлива, клапан продувки адсорбера, гравитационный клапан) снимают для проверки или замены при появлении стойкого запаха бензина, вызванного негерметичностью узлов и трубопроводов, а также отказом клапана продувки адсорбера.
Снятие и установка панели приборов автомобиля Лада Приора
Вам потребуются: торцовые ключи «на 8», «на 10», отвертки с плоским и крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Особенности конструкции отопителя
На автомобиле установлен отопитель 5 (рис. 1) жидкостного типа, объединенный с системой охлаждения двигателя.
Основные элементы отопителя:
Установка автоматической коробки передач автомобиля Лада Приора
Снятие автоматической коробки передач рассмотрена в статье – «Снятие автоматической коробки передач»
Установить автоматическую коробку на верстак.
Снятие автоматической коробки передач автомобиля Лада Приора
Установить автомобиль на подъемник или смотровую яму, затормозить стояночным тормозом и выключить зажигание.
Отсоединить минусовую клемму от аккумулятора.
Снимаем коробку передач (см. «Как снять и поставить коробку передач автомобиля Лада Приора»).
Снаружи очищаем ее от грязи (не допускайте попадания грязи внутрь коробки).
Соленоид заменяем или проверяем, если не включается передача заднего хода.
Работу выполняем на подъемнике или смотровой яме.
Снятие и установка КПП Лада Приора
Работу выполняем с помощником (коробка весит более 30 кг) на смотровой канаве или подъемнике.
Сливаем масло из коробки передач.
Отсоединяем клемму провода от «минусового вывода аккумуляторной батареи.
Как заменить сальники приводов колес Лада Приора
Сальники приводов передних колес можно заменить, не снимая коробки передач.
Работу выполняем на смотровой канаве или эстакаде.
Сливаем масло из коробки передач
Принцип работы СВКГ
Автомобильные двигатели имеют кольцевую систему газоотвода. Образовавшиеся газы в результате перегорания дизельного топлива, бензина или сжиженного газа не выбрасываются в окружающую среду, а возвращаются в двигатель, где происходит их повторное сжигание. Шланг вентиляции картера вторым концом прикреплен к коллектору впуска, с помощью которого газы опять попадают в камеру цилиндра для сгорания. Значительная часть газов при повторном попадании воспламеняется в момент возгорания топлива, а оставшиеся с помощью системы выпуска выводятся в атмосферу. Небольшой процент газов снова отправляется в камеру цилиндра для повторного сгорания. Этот процесс идет непрерывно.
Минусы СВКГ в Лада Приора
Очищая атмосферу от выброса токсичных веществ, СВКГ создает проблемы для двигателя. Газы, которые выводятся из поддона, несмотря на наличие маслоотделителя, насыщаются микроскопическими частицами масла, что через некоторое время приводит к загрязнению системы впуска топлива.
Это приводит к перебоям работы двигателя. Частички газа оседают на составляющих клапана, что приводит к его выходу из строя. Это нарушает систему впрыска топлива в камеру сгорания и повышает расход масла. При сильном загрязнении впрыска топлива не происходит. В этом случае клапан необходимо полностью заменить. Надо периодически осматривать вентиляционные картерные шланги, потому что под воздействием окружающей среды они стареют и трескаются.
При обнаружении пятен масла, увеличении количества его расхода, повышении расхода топливо-смазочных материалов, а также нарушениях в работе двигателя (остановка, долго не заводится, издает выхлопы и другие нехарактерные звуки) обязательно сразу обращайтесь в сервисный центр для проведения проверки и ремонта двигателя. Своевременное обращение уменьшит цену ремонта двигателя и продлит его работу.
Назначение, принцип работы и типичные неисправности датчика ХХ
Такой датчик холостого хода, цена которого не составляет большой суммы денежных средств, в своем составе содержит 2 основных важнейших компонента: шаговый ЭДГ двухполюсного назначения и клапан конусного сечения, которые совмещены между собой. Перемещение клапана (выдвижение или втягивание) происходит по командам электронного блока управления, при этом сечение для прохода воздушной смеси меняется в зависимости от направления движения иглы клапана.
Если игла датчика холостого хода выдвинута максимально вперед, что соответствует нулевому значению шагового индикатора, то смесь не поступает в воздушную магистраль топливной системы. В случае, если игла втягивается, то в топливную систему транслируется воздушный поток, прямо пропорциональный степени открытия иглы и отходу ее от седла клапана.
На нашем интернет-ресурсе размещено фото датчика холостого хода Лада Приора, чтобы неопытный автолюбитель имел представление о внешнем виде и месте размещения данного устройства в силовом отсеке автомобиля.
К дефектам датчика холостого хода Лада Приора следует отнести нижеследующие факты:
- нестабильная работа силовой установки в режиме холостых оборотов;
- спонтанное увеличение или падение мощности мотора;
- отказ агрегата от эксплуатации при выключении скорости;
- отсутствие увеличенных оборотов при запуске мотора «на холодную»;
- падение холостых оборотов при включении дополнительного электрооборудования транспортного средства.
Если при эксплуатации транспортного средства слышны перебои в работе силовой установки в режиме холостого хода, то требуется проведение проверки датчика холостого хода автомобиля Приора для выявления конкретного дефекта.
В Ладе Приора датчик холостого хода является устройством исполнительного типа, которое не интегрировано в бортовую схему ЭБУ автомобиля. Поэтому с помощью бортового компьютера диагностику данного гаджета провести невозможно. В связи с этим, при дефектах датчика холостого хода ВАЗ Приора и транспарант «CHECK ENGINE» не высвечивается на панели приборов.
Однако симптоматика дефектов датчика холостого хода аналогична признакам дефектов другого датчика – позиционирования заслонки дросселя, на дефекты которой как раз и показывает транспарант ошибки в двигательной системе.
Знакомый большинству российских автолюбителей способ проверки датчика холостого хода состоит в следующем:
- Заглушить силовую установку.
- Рассоединить контактную колодку от датчика холостого хода.
- Мультиметром произвести замеры значений сопротивлений обмоток датчика, которые между разъемами А и В, и С и D должны составлять 40-80 Ом.
- При замере значений сопротивлений между разъемами В и С, А и D электронное измерительное устройство должно сигнализировать об обрыве цепи (показывать значение «бесконечности»). При таких параметрах электрической цепи прибор относится к исправным элементам.
В Ладе Приора датчик холостого хода тестировать штатным мультиметром большого смысла нет. Замеры значений сопротивлений контактов обмоток мало поможет поиску дефекта, ведь основная проблема таких гаджетов состоит в закоксовывании игольчатого контакта, который из-за этого выдает некорректные показания. Приобретать тестер для этой процедуры весьма накладно, поэтому предлагается использование подручных средств, из которых можно изготовить самодельный тестер.
Основой электронного измерительного прибора может послужить трансформатор с выходным напряжением 6 Вольт переменного тока (подойдет компонент от зарядки «мобильника»). При исправности датчика холостого хода при параметрах напряжения 6 В и силе тока 0,6 А лампочка должны выдавать слабый свет, а при дефекте (заедании штока) свечение будет достаточно ярким.
РХХ на Приору — цена нового регулятора
Данный элемент является не очень дорогим, то в то же время и не копеечным. Цена его зависит в первую очередь от производителя. И особенно, ценники стали отличаться послу роста курса доллара.
Регулятор холостого хода на автомобиле Ваз 2170 Лада Приора расположен в корпусе дроссельного узла. Снятие и последующая замена выполняется в случае его выхода из строя. Он не поддается ремонту и меняется на новый. Регулятор представляет из себя обычный электродвигатель и клапан, который включается по сигналу электронного блока управления и тем самым, с помощью клапана осуществляется перекрытие проходного воздушного канала. Для выполнения ремонтных работ подготовьте стандартный набор инструментов, после чего проделайте следующую последовательность действий:

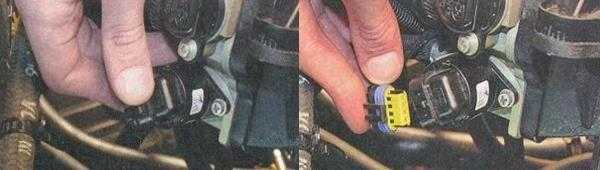

Отжимаем пластиковый фиксатор и отсоединяем колодку с питающими проводами от регулятора.
После чего крестовой отверткой откручиваем два винта крепления регулятора к корпусу дроссельного узла и извлекаем его из своего посадочного места.
Чтобы окончательно убедится в неисправности регулятора, его необходимо проверить, для этого потребуется омметр. Подключите выводы омметра сначала к клеммам «A» и «B» а затем к выводам «C» и «D», сопротивление должно быть в пределах 0,040-0,080 кОм
В случае отклонения от нормы, меняем его на новый.
Перед установкой нового регулятора, так же стоит обратить внимание на величину выступа иглы клапана. Расстояние от конца иглы до фланца корпуса регулятора не должно превышать 23 мм
Если оно будет больше, то при установке и затяжке винтов его крепления, регулятор может выйти из строя из-за повреждения клапана.
На этом ремонтные работы по снятию регулятора холостого хода на автомобиле Ваз 2170 Лада Приора завершены. Выполните необходимый ремонт или его замену, после чего установку проведите в обратной последовательности.
https://youtube.com/watch?v=Ik26vIBkoBs
