Как установить агрегат на место
Собрать и установить карбюратор на место можно точно так же, как вы его разбирали, совершив все действия в обратном порядке.
- Карбюратор устанавливается на своё место, закручиваются крепёжные болты.
- Прикрепляются патрубки, через которых идёт подача топлива. Газовый трос подсоединяется к рычагу дроссельных заслонок.
- Крепится проводка.
- К распределителю зажигания подсоединяется вакуумный шланг, объединяются концевики ЭПХХ.
- После установки карбюратора производится его регулировка.
Видео: установка карбюратора на ВАЗ
Самостоятельно снять, разобрать, прочистить и установить на место карбюратор в ВАЗ 2107 и 2106 не так уж сложно. Главное — не пугаться огромного количества шлангов, клапанов, деталей и грязи и чётко следовать инструкциям.
Регулировка карбюратора
После прочистки и ремонта карбюратора его следует отрегулировать.
Как установить уровень топлива
- Для начала необходимо отрегулировать поплавок, который в первую очередь влияет на расход топлива.
- Открутите винты крепления крышки и для удобства поставьте её вертикально. Следите за тем, чтобы игла легонько касалась поплавка.
- Проверьте, чтобы зазор между крышкой с установленной на ней прокладкой и нижней частью поплавка равнялся 6,2±0,25 мм. В случае несоответствия, исправьте тот момент, сместив язычок поплавка.
- После этого проверьте ход поплавка. Его величина должна составлять 8±0,25 мм.
Видео: как отрегулировать уровень топлива в карбюраторе ВАЗ
Регулировка пускового устройства
- Для этого карбюратор необходимо установить на двигатель, но не накрывать воздушным фильтром. После этого максимально оттянуть подсос.
- Затем надо прогреть двигатель и отвёрткой на треть приоткрыть воздушную заслонку. Тягу дроссельной заслонки необходимо подогнуть до 3200–3400 оборотов в минуту.
- Затем опустите заслонку и уменьшите количество оборотов до 2800–3000 в минуту.
Не упускайте из внимания отверстие под пробку — его необходимо зажимать, чтобы под диафрагмой пускового устройства образовывался разряжённый воздух.
Регулировка на холостом ходу
Производится при разогретом двигателе. Задействован только винт качества.
- Винтом качества разгоняем обороты двигателя до максимальной отметки.
- После этого винтом количества повышаем частоту вращения на 100–150 оборотов и не прекращая работы двигателя снижаем обороты на то же число, но уже винтом качества.
Такая операция завершает регулировку двигателя и обеспечивает ему качественную и устойчивую работу при минимально допустимом количестве угарного газа.
С помощью винта качества можно обеднить или обогатить топливную смесь — он отвечает за подачу бензина, и его закручивание обедняет горючую смесь, а откручивание — наоборот, обогащает.
Диагностика неисправностей
Для того чтобы понять состояние карбюратора в автомобиле, достаточно провести небольшую диагностику.
Признаки неисправности карбюратора:
- автомобиль начал расходовать больше бензина, чем ему требовалось ранее;
- двигатель начинает быстро перегреваться;
- из глушителя валит чёрный дым и слышатся хлопки, «чихания» и «постреливания». Эти неисправности появляются при неправильном подсоединении высоковольтных проводов, позднем зажигании, неправильной работе трамблёра и коммутатора системы зажигания, после неудачного ремонта ремня ГРМ, при неподходящей топливной смеси;
- автомобиль стал заметно терять мощность при движении;
- машина разгоняется намного медленнее;
- случаются провалы, когда при нажатии на педаль «газа» автомобиль не реагирует мгновенно, а ускорение происходит постепенно и с задержкой;
- имеют место рывки — частые и короткие провалы;
- происходит раскачивание — несколько провалов с незначительным интервалом.
Важно помнить, что перед тем, как приступать к ремонту карбюратора, следует провести диагностику всей системы питания двигателя и его технического состояния. Характерные неисправности карбюратора:
Характерные неисправности карбюратора:
- В поплавковой камере нет топлива или же топливная смесь слишком обогащённая/обеднённая. В этом случае двигатель машины не запускается совсем или запускается, но сразу же глохнет.
- Засорились каналы холостого хода или жиклёры.
- Электромагнитный клапан работает с перебоями.
- В блоке управления или же среди элементов экономайзера принудительного холостого хода (ЭПХХ) появились сбои.
- Начало некорректно работать или поплавилось резиновое уплотнительное кольцо.
- «Переливает» топливо, уровень в поплавковой камере не держится. Причина в разгерметизации топливного клапана.
Установка карбюратора на Ниву
До 1994 года Нива 2121 комплектовалась карбюраторами Озон, которые успешно работают и по настоящее время. Оценивая все положительные и отрицательные стороны существующих конструкций, «АвтоВАЗ» стал ставить карбюраторы Солекс 21073 на Ниву. По оценкам многочисленных автолюбителей, этот механизм по сравнению с Озоном более экономичен. Двигатель характеризуется лучшей работоспособностью, но становится сложнее в настройках, капризнее к качеству бензина и парам масла, проникающим из картера.
Установить или заменить карбюратор можно своими руками с помощью штатного инструмента. Сначала необходимо демонтировать воздушный фильтр, освободить хомут топливопровода и аккуратно снять его со штуцера, слив бензин, находящийся в топливопроводе в подготовленную емкость. Затем следует ослабить хомуты и снять все патрубки, соединяющиеся с карбюратором:
- слива топлива в топливный бак;
- блока подогрева карбюратора;
- вакуумного регулятора распределителя зажигания;
- системы рециркуляции отработавших газов;
- отсоса картерных газов.
Сняв все электрические разъёмы, можно убрать тяги дроссельной заслонки и тросик управления воздушной заслонкой. Отсоединив все внешние коммуникации от карбюратора, необходимо отвинтить гайки его крепления к впускному коллектору
Затем можно осторожно демонтировать механизм. Установка нового карбюратора выполняется в обратном порядке
Какую модель карбюратора выбрать
Для любого автомобиля ВАЗ, начиная с 2101 и заканчивая 2107, подойдут только определённые модели карбюраторов.
Карбюраторы ДААЗ
Карбюраторы ДААЗ 2101, 2103, 2106. Производились они на Дмитровском Автоагрегатном Заводе, который выкупил лицензию у итальянской фирмы Weber, потому эти карбюраторы могут указываться под обоими названиями. Устройства не отличались сложностью конструкции, однако могли порадовать своих владельцев быстрым разгоном автомобиля и хорошей скоростью. Одной из самых больших проблем в установке этих моделей является их практическое отсутствие на рынке.

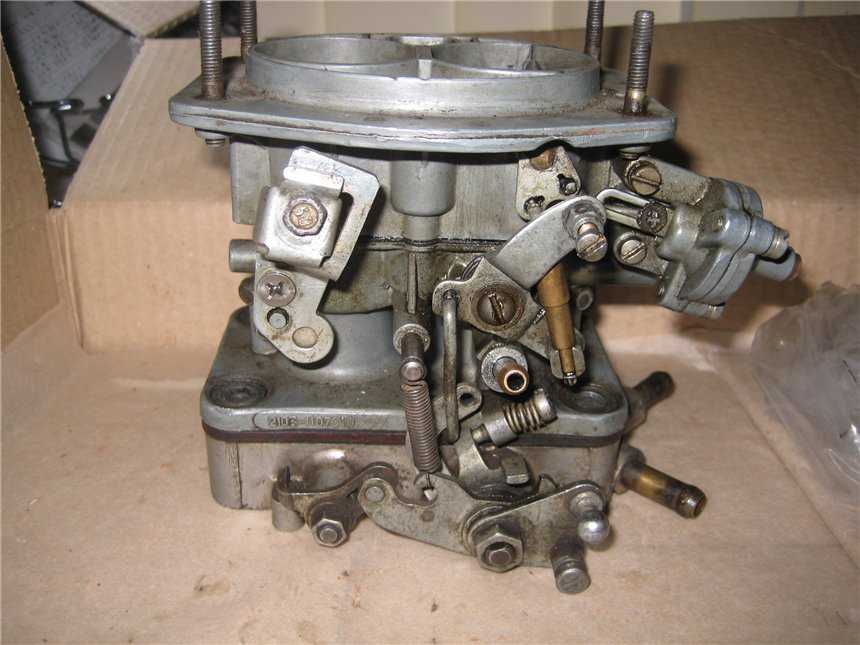

Мощный, но ресурсозатратный карбюратор Weber производился российским Дмитровским заводом по итальянской технологии
Карбюраторы «Озон»
Более технологичные модели, которые устанавливались уже в автомобили ВАЗ 2105 и 2107, тоже производились на Дмитровском Автоагрегатном Заводе. Однако они были не только более продвинуты и усовершенствованны, но и более экологичны. Именно за это они получили название «Озон». Такой карбюратор позволял сократить расход топлива до 7–10 л. на 100 км, при этом сохранив динамические характеристики своих предшественников. Минусом устройства стала сложность его сборки и постоянные загрязнения в одной из камер, которые приводили к тому, что заметно ухудшался разгон автомобиля, снижалась скорость и начинал барахлить мотор.

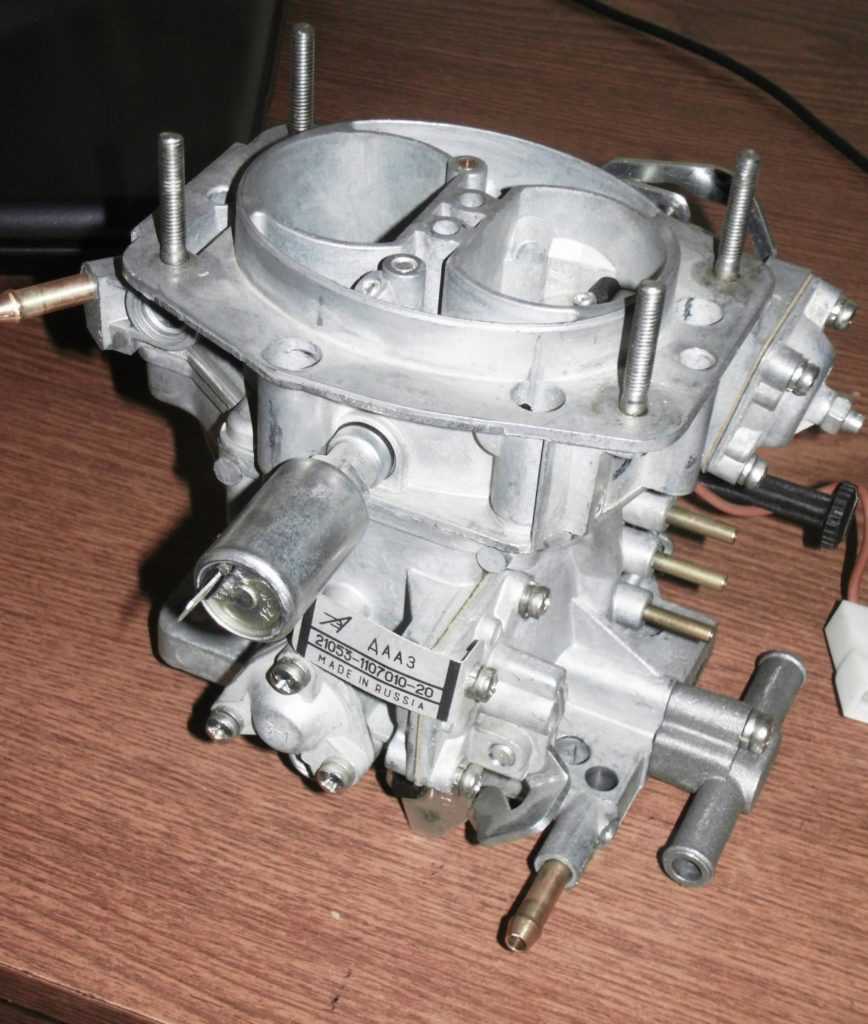

«Озон» — экологичнаямодель карбюраторов ДААЗ
Solex
Чуть позже появились карбюраторы ДААЗ 21053. Производились они по лицензии французской фирмы Solex, отсюда и взялось название моделей. Эти карбюраторы были мало чем похожи на предыдущие модели ДААЗ. Обновлённая конструкция с системой обратной подачи топлива позволяла сохранять по 400–500 мл горючего на 100 км. Эти карбюраторы отличались хорошей мощностью при малом расходе бензина. Недостатком устройства стали узкие топливные и воздушные каналы, которые очень часто забивались.

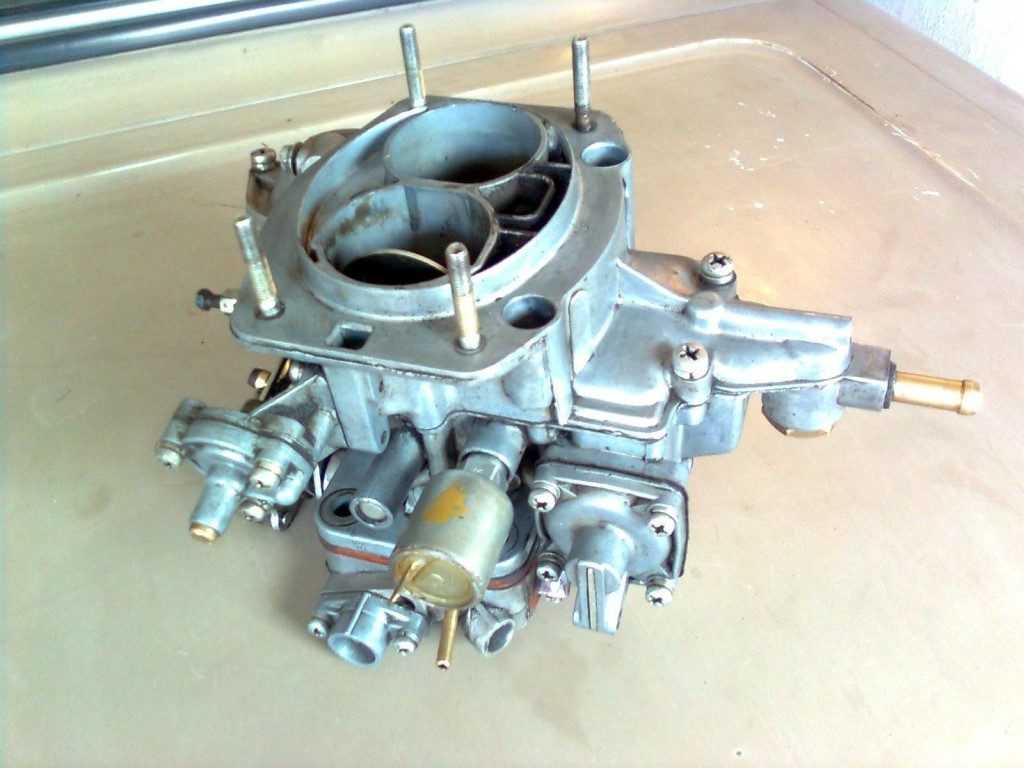

Карбюратор Solex удачно совместил в себе мощность и экологичность своих предшественников
Нестандартный карбюратор Solex 21073
Зачастую пытливые автолюбители прибегали к самостоятельным заменам карбюратора. Одной из подходящих моделей оказался Solex 21073, знаменитый достаточно широки жиклёрами и каналами. Такой карбюратор увеличивал мощность автомобиля, однако вместе с тем поднимал и расход топлива — 9–12 л. на 100 км.
Solex 21083
Второй нестандартный карбюратор, который с некоторыми доработками подходит к моделям ВАЗ 2106 и 2107, это Solex 21083. После расширения диффузоров и установки жиклёров это устройство позволяет значительно поднять динамику автомобиля без особого расхода топлива. Однако процесс апгрейда карбюратора весьма сложен и трудоёмок.
Устройство и принцип действия
Основные принципы смешивания топлива и воздуха с использованием упрощенной схемы продемонстрированы на рисунке.
При движении поршня вниз из верхней мертвой точки происходит открытие впускного клапана, который позволяет осуществить всасывание воздушно-топливной смеси из карбюратора. В этот момент в диффузоре 6 смесительной камеры 8 происходит смешение топлива, поступающего из распылителя 4 через жиклер 9, дозирующий расход топлива, с воздухом, всасываемым через воздушную заслонку 5. Расход воздушно-топливной смеси регулируется дроссельной заслонкой 7, связанной с педалью газа.
Одной из основных деталей конструкции карбюратора является поплавковая камера 11. От ее правильной настройки зависит работа двигателя. Уровень топлива в поплавковой камере регулируется положением поплавков 10 – в Солексе их два. При поступлении бензина в камеру 11 из топливопровода 1 поплавки всплывают и перекрывают поступление топлива посредством игольчатого клапана 2. При этом воздух, вытесненный из поплавковой камеры, уходит через технологическое отверстие 3.
Распылитель 4 сконструирован таким образом, чтобы его верхний срезанный край был немного выше уровня топлива в поплавковой камере. При прохождении воздушного потока через диффузор происходит засасывание бензина и дальнейшее его смешение с воздухом. Если топлива в поплавковой камере слишком много, оно может вытекать. Если смесь будет содержать слишком много бензина, это приведет к таким негативным последствиям:
- заливанию свечей;
- неполному сгоранию топлива;
- повышенному расходу топлива;
- снижению тяги двигателя;
- увеличению объема вредных выбросов.
При низком уровне бензина в поплавковой камере его засасывание проходит с трудом. Воздушно-топливная смесь содержит недостаточное количество бензина, что приводит к нестабильной работе двигателя и рывкам при движении автомобиля. По этой причине необходимо следить за уровнем топлива в поплавковой камере и состоянием игольчатого клапана.
