Промывка карбюратора и очистка дозирующих элементов ваз «ока» 1111 1988-2008

Система зажигания

В ее задачу входит подача искры в нужный момент для воспламенения топливовоздушной смеси. Эта составляющая может стать причиной того, что двигатель «троит» (не работает один из цилиндров), не развивает мощности.

В этой системе в первую очередь следует проверять искру на свечах зажигания. Если свечки исчерпали ресурс или одна из них пришла в негодность, система не будет нормально функционировать, из-за чего появятся перебои в работе мотора. «Лечится» все заменой свечек.

Статья в тему — Причины детонации двигателя ОКА

Обычно неисправность кроется в указанных элементах. Но возможно для устранения поломки придется также проверить датчик Холла, катушку, коммутатор, а также все соединения проводки, относящейся к системе зажигания.

Еще одна распространенная проблема, связанная с зажиганием – неправильная установка угла опережения (раннее или позднее зажигание). Первое приводит к осложнению запуска мотора, «грубой» работе двигателя, второе – к падению мощности, приемистости, осложнению запуска, появлению хлопков в карбюратор или выхлопную трубу.

Обслуживание, регулировка

Благодаря простой конструкции и минимального количества электроники, карбюратор на «Ока» является достаточно надежным узлом. Но для поддержания его в полностью работоспособном состоянии, требуется периодическое обслуживание.

Признаками того, что нужен ремонт карбюратора «Ока» являются такие симптомы:

• Затрудненный запуск мотора;
• Неустойчивая работа на ХХ;
• Возникновение провалов, рывков при нагрузке, резком открытии дросселей;
• Падение мощности;

Поскольку такие же симптомы имеют проблемы с системой зажигания, то не лишним будет проверить ее работоспособность вместе с системой питания.

Статья в тему — Система зажигания ОКА: схема и установка

Основным недостатком карбюратора является наличие большого количества каналов и компонентов с отверстиями малого сечения, которые со временем забиваются сором, в них откладываются смолистые отложения, содержащиеся в топливе.

Обслуживание карбюратора сводится к полной разборке, промывке и продувке каналов, жиклеров, трубок. При этом, для прочистки не рекомендуется использовать металлические предметы (иголки, шило), чтобы не повлиять на сечения отверстий, хотя допускается применение для прочистки деревянных предметов (зубочисток).

При несильных загрязнения также помогают спец. средства для чистки карбюраторов, использование которых не требует демонтажа и разборки узла – промывка осуществляется на установленном карбюраторе и заведенном двигателе.

Из возможных поломок узла можно отметить:

• Выход из строя электромагнитного клапана;
• Порыв мембраны ускорительного насоса;
• Износ посадочных отверстий осей дросселей;
• Коробление плоскости корпуса дросселей из-за неравномерной затяжки;

Настроек у ДААЗ «Ока» не так уж и много – регулируется уровень в поплавковой камере и обороты ХХ.

Первая операция выполняется так:

• Демонтируем крышку;
• Замеряем высоту выступа вершины запорной иглы над плоскостью крышки, держа крышку строго горизонтально (чтобы игла «смотрела» вниз). Нормальным считается высота выступа 10 мм. Если показатель не соответствует, нужно добавить прокладку под седло иголки;
• Ставим крышку на место;
• Ручной подкачкой насоса закачивает топливо в карбюратор (нужно его заполнить полностью);
• Снимаем крышку;
• Замеряем расстояние от поверхности топлива до верхней плоскости корпуса. При нормальной регулировке этот показатель должен соответствовать 23-24 мм. Если расстояние больше или меньше, регулируем путем подгибания язычка на поплавке (для уменьшения количества – подгибаем вверх, а для увеличения – вниз).

Регулировка оборотов ХХ выполняется винтом качества. Работы следует выполнять на прогретом моторе и с включенными электроприборами (чтобы создать нагрузку). Суть регулировки сводится к тому, что нужно вращая винт добиться оборотов мотора на уровне 800-1000 об/мин.

7.14. Проверка блока управления электромагнитным клапаном карбюратора

Схема системы управления электромагнитным клапаном карбюратора

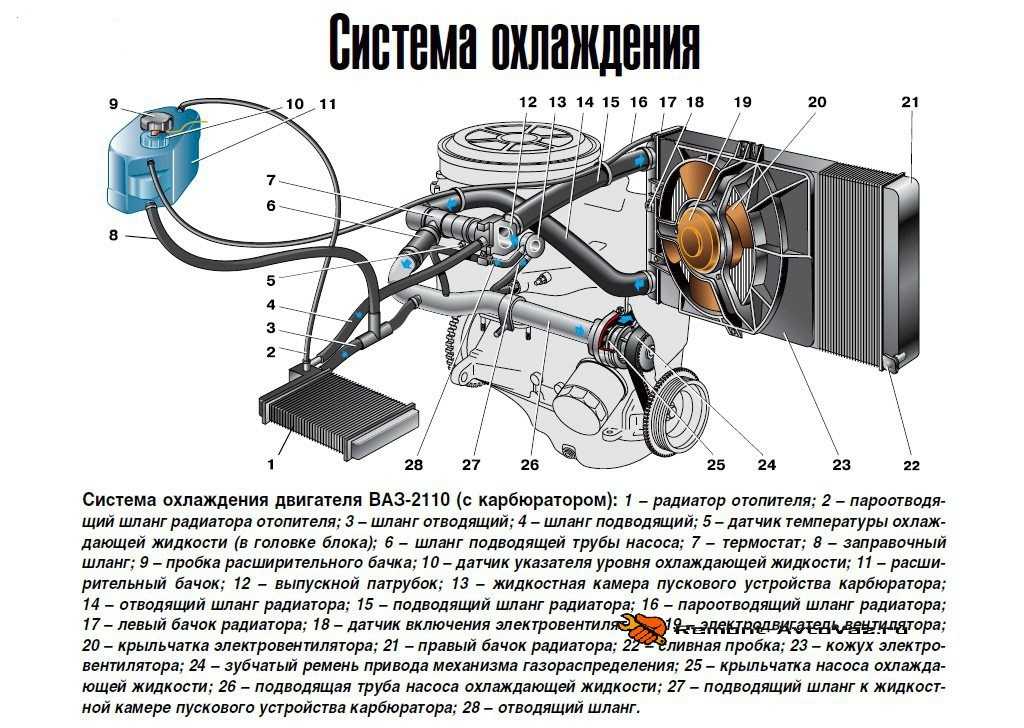

Система охлаждения

Отвечает за поддержание температуры двигателя. Очень простая система, состоящая из небольшого количества узлов.

Основные неисправности ее:

• Износ помпы;
• Заклинивание термостата;
• Порыв трубопроводов;
• Закупорка сот радиаторов;
• Неисправность датчика температуры;

Поломка помпы обычно сопровождается сторонними звуками при работе мотора и появлением следов подтеков возле места ее установки. Устраняется поломка только заменой.

Заклинивание термостата, в зависимости от положения, в каком он застрял, приводит к перегревам мотора или невозможности набрать рабочую температуру. Тоже все «лечится» заменой.

Закупорка сот приводит к нарушению теплообмена, из-за чего либо двигатель перегревается (основной радиатор), либо не греет отопитель салона (радиатор печки). Зачастую проблема решается промывкой, но при сильном засорении теплообменники заменяются.

Регулировка карбюратора автомобиля ОКА

1. Рычаг воздушной заслонки до упора поворачивается против часовой стрелки и удерживается. В этом положении воздушная карбюраторная заслонка должна быть плотно закрыта.

2. Далее пусковой шток карбюратора, обозначенный на фото цифрой 2, нужно полностью утопить с помощью отвёртки 1. Воздушная заслонка при этом должна лишь слегка приоткрыться.

3. Теперь с помощью щупа следует измерить зазор между краем заслонки и стенкой камеры. Этот зазор не должен превышать 2.2 мм.

4. Если выяснилось, что зазор превышает 2.2 мм, тогда на пусковом устройстве ослабляется контргайка, удерживающая упорный винт. После этого сам винт необходимо поворачивать по часовой стрелке до тех пор, пока зазор заслонки не станет нужного размера. После этого контргайка вновь затягивается.

5. Карбюратор переворачивается так, чтобы корпус дроссельных заслонок оказался наверху (при этом рычаг воздушной заслонки всё время удерживается в крайнем нижнем положении). После этого с помощью щупа измеряется зазор между краями дроссельных заслонок и стенками топливных камер. Он не должен превышать 0.8 мм.

6. Если дроссельный зазор больше 0.8 мм, то его необходимо уменьшить, повернув по часовой стрелке регулировочный винт, находящийся на рычаге дроссельной заслонки. Это делается с помощью рожкового ключа.

Регулировка зазоров карбюратора автомобиля ОКА — видео

Снять и отрегулировать карбюратор автомобиля ОКА — задача не из лёгких. Тем не менее, она вполне по силам даже начинающему автолюбителю. При условии, что он будет в точности следовать этой инструкции

Особое внимание следует уделить проверке карбюраторных зазоров. Если хотя бы один из них не будет выставлен правильно, новых проблем с карбюратором избежать не удастся

Система питания

Эта составляющая обеспечивает подачу топлива и воздуха, приготовление топливовоздушной смеси и наполнение ею цилиндров. Ключевым узлом этой системы у «Ока» является карбюратор.

Неисправности системы питания проявляются в виде:

• Невозможности запуска мотора;
• Перебоев в работе;
• Снижения мощности и приемистости мотора;

Причина таких неисправностей – отсутствие и подача недостаточного количества топлива, а также сильное засорение воздушного фильтра или подсос воздуха.

Статья в тему — Устройство двигателя ОКА

Если же топливо на карбюратор подается – проверяем сам узел. В нем имеется множество каналов малого сечения, закупорка которых приводит к невозможности запуска двигателя или перебоев в его работе. Промывка карбюратора и продувка его каналов зачастую решает проблему, если она, конечно, была связана с системой питания.

Поломка электромагнитного клапана холостого хода, порыв мембраны пускового устройства, неправильная регулировка холостого хода, подсос воздуха через штуцер вакуумного усилителя или прокладку между карбюратором и впускным коллектором – причины нестабильной работы мотора.

Конструктивные особенности

Несмотря на то, что за основу при создании взяли «Солекс» от «Восьмерки», у карбюратора «Оки» есть некоторые конструктивные особенности:

• Поплавок и запорная игла – разделены. Первый элемент установлен в поплавковой камере, второй – располагается в крышке. Из-за этого технология регулировки уровня топлива отличается от обычного «Солекс»;
• Поплавковая камера – одна, и располагается она сбоку основной дозирующей системы (а не по бокам, как у «Солекс»);
• Поплавок закреплен в камере, причем таким образом, что обеспечивается постоянная нормальная подача бензина при ускорениях, движениях на подъем;
• Тарировка (сечение отверстий) жиклеров меньше, чем у ДААЗ от 2108.

На модели 1111 используются топливные жиклеры с тарировкой 95 (на 1-й и 2-й камерах) и воздушные – 190 (1-я камера) и 95 (2-я).

У версии 11113 установлены 95-е топливные жиклеры (на обеих камерах) и 170-й (1-я), 85 (2-я камера).

Повышенный расход топлива

— проверьте диафрагму топливного насоса — её повреждение приводит к попаданию бензина в картер двигателя;

— подтяните все хомуты и резьбовые соединения топливной системы;

— проверьте сопротивление движению автомобиля. ВАЗ-1111 при скорости 50 км/ч должен покрывать до остановки расстояние минимум в 500 м. Если этого не происходит, то проверьте давление в колесах, углы установки передних колес и работу тормозной системы (возможно, ее подклинивает);

— отрегулируйте карбюратор, проверьте дроссельную заслонку, жиклеры, игольчатый клапан;

— возможно, износ или повреждение клапанов и поршневых колец.
