Отдельные аспекты технической эксплуатации
Система зажигания может иметь повреждение в любом участке цепи, поэтому контроль должен быть тщательным. Начинается все с проверки правильной замкнутости обмотки на массу. Необходимо аккуратно вставить, ориентируясь на показатели прибора, контакты. Затем один из контактных выводов прибора подсоединяется к центральному контакту катушки свечи зажигания. При этом второй контакт крепится на массе.
Если на экране мультиметра наблюдается значок бесконечности, то это говорит об отсутствии замыкания на этом участке. Автовладельцу это должно сказать, что схема зажигания в полном порядке. Собственники авто без достаточно опыта в области технического обслуживания автомобилей должны ориентироваться на следующий факт. Если помимо значка бесконечности на мониторе осталась «1», которая была до момента подсоединения, это говорит об исправности участка.
Замена свечей может потребоваться в случае наличия зажигания на обрыв в первичных цепях модуля. Прибор подключается к расположенным по краям контактам модуля. В таком случае стабильность показателей на экране прибора говорит о наличии проблемы в замке зажигания Калины
Если и здесь неисправность не удалось обнаружить, то на следующем этапе автовладелец должен обратить внимание на вторичную обмотку модуля
Берется модуль зажигания 16-кл. и поворачивается таким образом, чтобы оба вывода проводов были повернуты к вам. К выводам 4-го и 1-го цилиндра подсоединяется диагностический прибор. Если неисправности здесь себя не проявили, то аналогичным образом необходимо проверить 2-й и 3-й цилиндры.
Порядок снятия и установки модуля зажигания
После этого необходимо отсоединить все высоковольтные провода от свечей зажигания, достаточно просто потянуть за них с усилием.
Сразу после этого вынимаем провода с самого модуля зажигания, это делается простым движением руки, просто с небольшим усилием потянуть их на себя, поочередно все четыре штуки.
И далее, убираем все провода в сторону, чтобы они нам не мешались. И сразу извлекаем штекер питания от корпуса модуля, как показано на фото ниже, немного надавив на фиксатор и потянув на себя
И заодно необходимо отсоединить штекер от датчика детонации (так как они находятся на одном жгуте проводов), чтоб при демонтаже нам не мешалось ничего лишнего.
- Отводим обмотку в сторону, можно зацепить ее за вентилятор охлаждения, тогда она точно не помешает.

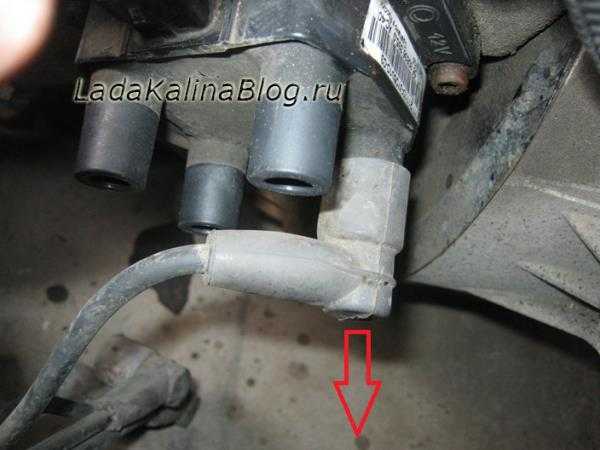

- Теперь нам понадобится шестигранник на 5, чтобы открутить 4 болта крепления корпуса модуля зажигания, три из которых находятся на виду, а вот четвертый под модулем внизу.
Когда все 4 болта откручены, можно смело снимать модуль зажигания и ставить вместо него новый, если в этом есть необходимость.
Обратите внимание, что подсоединять высоковольтные провода необходимо в строгом соответствии, чтобы цифры на блоке совпадали с цифрами на проводах.

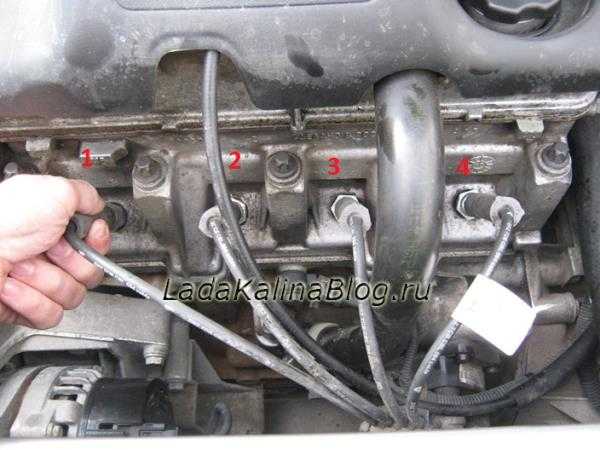

Номера цилиндров на проводах выглядят так, как показано на фотографии ниже:
Как проверить исправность катушки зажигания?
Неисправности модуля зажигания приводят к нестабильной работе мотора и невозможности завести машину. Задача модуля – сформировать импульсы высокого напряжения и передать их на свечу зажигания (СЗ). На плюс блока поступает питание + 12В от бортовой сети, минус берется от кузова авто.

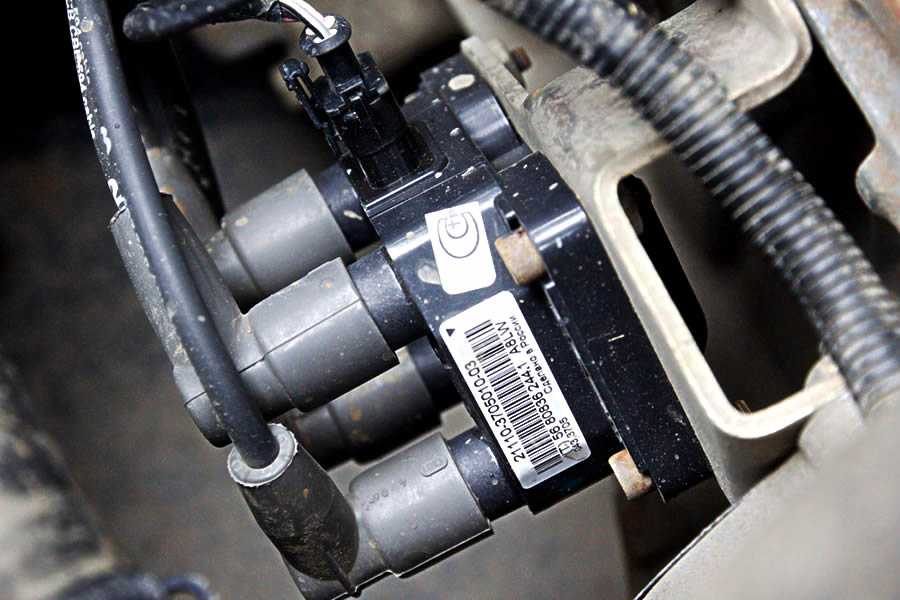

Катушка зажигания на Лада Калина
В конструкцию модуля зажигания 8 и 16 кл двигателей Лада Калина входит два высоковольтных трансформатора (катушки) и два управляющих блока. Одна катушка связана с 1 и 4-м цилиндрами, а вторая со 2 и 3-м. Со СЗ прибор соединяется с помощью высоковольтных проводов.
Управление трансформаторами осуществляется контролером с помощью мощных транзисторных вентилей. Он получает опорный сигнал от датчика положения коленвала, на основании которого рассчитывается последовательность срабатывания катушек в блоке. Кроме того, контролер использует информацию о частоте вращения, температуре ОЖ, нагрузке силового агрегата (массовом расходе воздуха), положении коленчатого вала и наличии детонации. В системе отсутствуют подвижные детали, поэтому она не нуждается в техническом обслуживании и регулировке.
Особенность работы устройства в том, что применяется метод распределения искры, который называют методом «холостой» искры. Цилиндры разбиты на пары. В каждом цилиндре из цилиндров образуется искра.
Одна группа свечей получает искру в момент максимального сжатия ТВС (рабочая искра), а вторая в момент выпуска (холостая). При этом в первом случае свечи подключены к 1-му и 4-му цилиндрам, а во втором – к 2 и 3-му. Ток в обмотках трансформаторов протекает постоянно в одном направлении, поэтому ток при искрообразовании у одной свечи протекает с бокового электрода на центральный, а у второй — с центрального на боковой.
Основные признаки неисправности устройства:
- снижение мощности двигателя;
- работа мотора с перебоями;
- прерывистое движение на холостом ходу;
- некорректная работа парных цилиндров.
Если появились вышеописанные признаки, нужно проверить блок на исправность. Причиной пропуска зажигания могут быть сами свечи (автор видео — В гараже у Сандро).
Перед тем, как проверить работоспособность блока, следует проверить надежность подключения высоковольтных проводов и исправность свечей зажигания. Для проверки катушки двигателя 8 или 16 кл понадобится мультиметр.
Тестер для проверки
Диагностика проводится в несколько этапов. В первую очередь проверяется замыкание обмотки на массу. Мультиметр нужно выставить для проверки сопротивления, чтобы он работал как омметр. Далее отрицательный щуп тестера подводится к массе – металлической части корпуса устройства (на фото — красная стрелка), а второй – положительный к центральному контакту трансформатора (на фото — синяя стрелка). Если сопротивление стремится к бесконечности, то это означает, что замыкания нет и прибор исправен.
На втором этапе выполняется проверка первичных цепей управления катушки. Сначала нужно присоединить щупы омметра к крайнему левому и крайнему правому контактам модуля. Если показания на приборе остались прежними, значит, в цепи есть обрыв. В этом случае необходима замена катушки.
Проверка крайних выводов
Третий этап диагностики – проверка вторичных обмоток модуля. Для проверки щупы тестера нужно присоединить к парным высоковольтным выводам катушки. Сначала к выводам 2 и 3 цилиндров, а затем 1-4 цилиндров, как на двигателе с 16 кл, так и с 8 кл. Если устройство исправно омметр будет показывать сопротивление около 4 Ом, но он не должен показывать бесконечность.
Проверка вторичных обмоток
Диагностика проводов Lada Kalina
Прежде чем производить подключение высоковольтных проводов на Калине, купленных в автомагазине, требуется оценить текущее состояние проводки автомобиля. Для диагностики автовладельцу понадобиться аналоговый или цифровой мультиметр.
Прежде чем подключать прибор, нужно осмотреть провода на наличие внешних дефектов. К таковым относятся:
Если наружных повреждений не наблюдается, необходимо подключить мультиметр. Проверять требуется сопротивление бронепровода, поэтому нужно перевести прибор в режим омметра. После этого бронепровод отсоединяется от свечи и катушки зажигания. Концы провода подключаются к контактам мультиметра, после чего прибор покажет текущий уровень сопротивления.
Данные о нормальных значениях сопротивления наносятся на изоляционный слой. Для легковых автомобилей нормальные значения находятся в диапазоне 4-10 кОм. При этом на одном конкретном автомобиле значения данных по отдельным проводам не должны различаться более, чем на 2,5-3 кОм. Если данный порог превышен, то налицо неполадки в системе зажигания.
Существует несколько способов проверки функциональности проводки без использования измерительных приборов:
- Использование дополнительного изолированного провода. Нужно зачистить оба конца дополнительного провода. Один конец замкнуть на массу, а вторым оголенным концом провести по колпачкам, местам соединений и всему контуру проверяемого провода. Если имеется дефект, то провод-тестер даст искру;
- Необходимо загнать автомобиль в неосвещенный бокс, открыть капот, завести двигатель. Если в изоляции ВП есть пробой, то поврежденное место будет искрить.
Самый простой способ — взять исправный высоковольтный провод и проверить его на каждом цилиндре методом исключения.
