Ремонт и замена катушки зажигания на ВАЗ (Lada) 2123: руководство с фото и видео

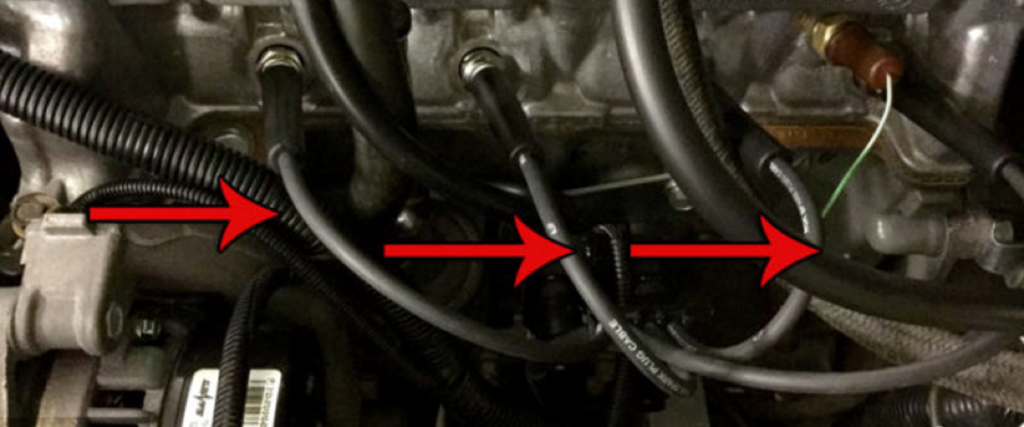

Высоковольтные провода

Не редко основная сложность при ремонте карбюраторного ВАЗ 2109 заключается в обратном подключении высоковольтных проводов, которые ранее были отключены от крышки трамблера. Он же распределитель зажигания.

Сложность заключается в том, что порядок подключения многие забывают или попросту не знают. Но на практике вернуть высоковольтные провода намного проще, чем разобраться в модуле зажигания, применяемом на инжекторном ВАЗ 2109.

Следуя нескольким простым правилам, вы легко вернете провода на свои законные места.

1. Крышка распределителя зажигания устанавливается на свое место, то есть на трамблер, только в единственном положении. Потому тут вы даже при желании перепутать ничего не сможете. Иначе крышка попросту не сядет.
2. На крышке находится установочная метка, которая сигнализирует о расположении гнезда провода от первого цилиндра.
3. Провода нужно подключать в следующей последовательности — 1, 3, 4, 2. Двигайтесь при этом против часовой стрелки, если смотрите на крышку трамблера со стороны расширительного бака.

Самые частые причины неисправностей

Одной из самых частых причин возникновения поломок становится вторичная обмотка. Потому как именно в ней генерируется импульс с высоким напряжением, и там в большинстве случаев может случиться обрыв или разрыв витков. Случается, это из-за следующего:

• Работа автомобиля происходила при нерабочих ВВП (высоковольтных проводах — прим.).
• В двигателе были установлены свечи зажигания с неподходящими рабочими параметрами.

И также причиной неисправности может быть нарушение пайки, случается это, как правило, от частой вибрации. Либо влага, образующаяся во время мойки или образования конденсата.

Подробнее о поломках

Тот самый высоковольтный импульс который возникает на вторичной обмотке обязательно должен быть полностью использован, то есть если этого не случается (при нарушении целостности провода – прим.), то импульс ищет ближайший «выход» и находит он его, как правило, в той самой вторичной обмотке, которая намного тоньше чем сечение самих проводов.

Первые признаки неисправности

Как правило, сразу две катушки не выходят из строя, поэтому, запустить двигатель даже с частично неисправным модулем всё же получится. Но, опытный автовладелец должен сразу заподозрить неполадки, и сопровождаются они следующим образом:

• Двигатель не способен легко набрать «рабочие» обороты.
• Холостой ход будет «плавать».
• Возможно «троение» двигателя.
• Во время движения могут наблюдаться рывки.

Все вышеназванные причины, могут наблюдаться и при других поломках, поэтому необходимо правильно её диагностировать, а для этого необходимо знать, как проверить модуль зажигания своими руками.

Обратите внимание, что при такой неисправности эксплуатация автомобиля крайне нежелательна, но при необходимости возможно добраться лишь до места её ремонта.

Свечи зажигания.

На Нива Шевроле свечи зажигания тесно связаны с предыдущим устройством. И при их неисправности возможны все те же проблемы, что описаны выше. Особенно часто свечи выходят из строя в зимний период. Это связано с тем, что авто используется не так часто и в основном для коротких поездок. Из-за низкой температуры окружающей среды свечи не прогреваются до максимальной температуры, при которой они самоочищаются от нагара.

В случае появления проблем необходимо своевременно заменить свечи, чтобы это не повлияло на работоспособность других компонентов системы. Свечи зажигания для Нивы Шевроле необходимо приобретать специальные, для восьми-клапанных инжекторных двигателей

При покупке следует обращать внимание на зазор между электродами. Он должен быть не больше 1,5 мм

Если данное расстояние больше, то это будет сказываться на продолжительности работы свечи.

Как заменить катушку зажигания на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) В самом начале, отсоедините от аккумуляторной батареи, клему «-». (О том как отсоединить, от аккумулятора клему «-», см. «в этой статье»)

2) Далее отсоедините от центральной части катушки зажигания, один единственный высоковольтный провод.

3) Далее взяв в руки гаечный ключ, отверните им две гайки, которые крепят кончики проводов, к катушки зажигания.

4) И после чего отсоедините эти кончики проводов, от малых клемм катушки.

5) Затем отверните две гайки, которые крепят катушку.

6) И после чего снимите катушку, совместно с кронштейном, с кузова автомобиля.

Примечание! Если вам вдруг понадобится отсоединить кронштейн, от катушки зажигания, то в таком случае отверните гайку болта, и после чего снимите кронштейн с катушки!

Установка: 1) Сперва установите катушку зажигания, на свое место.

2) И после чего закрутите две гайки болтов, ее крепления.

3) Далее установите на малые клеммы катушки, кончики проводов, и после чего закрутите их удерживающими гайками.

Примечание! Подсоединяйте кончики проводов таким образом, что бы кончик красного провода, был подсоединен строго к клеме «К», а кончик синего провода, был строго подсоединен к клеме «Б»!

4) И в завершение операции, к центральной части катушки зажигания, подсоедините один единственный, высоковольтный провод.

Важно! На старых катушках зажигания, вместо маркировки «К», и «Б», указывается маркировка «-» и «+„, в таком случае красный провод будет подсоединятся к малой клеме “+», а синей к малой клеме «-»!

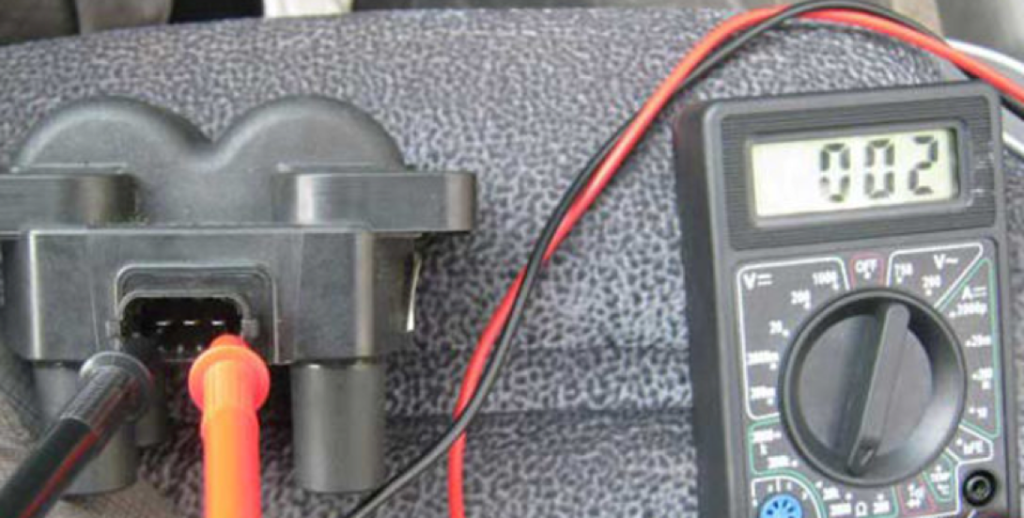

Проверка мультиметром

1. Проверка производиться на снятом устройстве и начинается с осмотра состояние клемм, к которым подключаются высоковольтные провода.
2. Щуп устанавливается на контакт D, черный замыкается на массу. В режиме вольтметра 20В  устройство должно показывать 12 вольт.
3. Затем переводим прибор в режим измерения сопротивления, а красный и черный щуп устанавливаем на контакт D и массу соответственно. Нормально работающий прибор должен иметь показания меньше 1Ом.
4. Проверяем контакты A и B по очереди. Прибор переводиться снова в режим вольтметра и снимаются показания. Если они не больше 0,3В, то устройство считается рабочим.

Если какие-то измерения показали отклонения от нормы, то прибор считается неисправным. Следует проверить целостность цепи.

Неисправности катушки зажигания

К основным видам неисправностей катушки зажигания относятся:

1. Замыкание между витками любой из обмоток изделия.
2. Разрыв в электрической цепи первичной или вторичной обмоток.
3. Изоляционный пробой вторичной обмотки на корпусную часть устройства.
4. Течь смазки на крышке изделия.
5. Дефекты на крышке устройства.
6. Некорректные значения измерительного прибора при замерах значения сопротивления катушки зажигания любой обмотки.

С такими вышеуказанными дефектами катушка подлежит замене. Качественная проверка катушки зажигания подразделяется на несколько тестов. К ним относятся:

• тестирование сопротивления изделия в обоих контурах;
• тестирование резистентности устройства на «массу» прибора.

Для проведения теста необходимо соблюдение двух условий: температура наружной среды должна быть в диапазоне 20-25 градусов по Цельсию и наличие измерительного прибора — мегомметра. Подсоединяем «крокодильчики» прибора к контактам изделия справа и слева и производим замер в выбранном диапазоне. Резистентность обмотки должно быть в границах 0,4-0,5 Ом. При ином значении измерения катушка зажигания подлежит замене на обновленное изделие. Для проведения теста необходимо подключить «крокодильчики» к разъему «Б» и к центральному контакту. При определенном ранее температурном значении атмосферы измерительный прибор в заданном регистре должен показывать 4,5-5,5 кОм. Если значение измерения катушки зажигания «девятки» иное, то прибор подлежит замене на обновленное изделие. Для осуществления теста на резистентность прибора на «массу» один контакт крепится на корпусную часть катушки зажигания ВАЗ 2109, а другой — к каждому выходу изделия поочередно. При проводимых замерах мегомметр должен выдавать значение не ниже 50 мОм в соответствующем регистре. При другом показателе замеров катушка Лады девятой модели подлежит замене на обновленное изделие.

Несмотря на то, что этот комплекс зажигания «девятки» не представляет особой сложности для специалиста, принцип ее действия зиждется на основах электромагнитной индукции и электрических явлений. Это заставляет подходить к ее диагностике с определенным объемом знаний в этих областях. В теории все получается достаточно просто, однако ряд автолюбителей предлагают альтернативный способ повышения функционала катушки зажигания на «девятку». Они предлагают произвести замену бобины на изделие с номенклатурным номером Б-117, а комплект свечей заменить набором других изделий с индексацией в номере на одноименные, но без литеры «Р». Эти специалисты уверяют о прекрасной надежности этой замены, сообщают, что сохраняются все достоинства бесконтактной системы зажигания. Принимать решение придется собственникам «девяток»!

Когда нужно менять катушку зажигания? • Катушка подлежит замене, при появление на самой катушки зажигания, а именно на ее пластмассовой части, различного рода дефектов: 1. Трещин. 2. Сколов. 3. А так же следов перегрева. 4. И следов подтеков масла.

Проверка модуля зажигания

Проверка модуля зажигания на работоспособность осуществляется следующими способами:

Замена модуля зажигания на заведомо исправный1. Самый простой способ – подключение заведомо рабочего модуля. При этом устройства должны быть полностью идентичны, высоковольтные провода исправны, и проверена надежность контактов.

Проверка контактов на модуле зажигания2. Шевеление модуля, которое позволяет выявить ненадежные контакты. Для этого шевелят колодку проводов, и сам модуль. Если в процессе воздействия двигатель реагирует изменением работы, значит причина неполадок кроется в плохом контакте.

Замер сопротивления на выводах модуля зажигания3. Измерение сопротивления. Для этого понадобится тестер, переключенный в режим омметра. Проводят измерения на парных выводах модуля между 1 и 4, а также 2 и 3 цилиндром. Величина сопротивления должна быть одинакова, и приближаться к показателю 5,4 кОм.

Проверка модуля зажигания при помощи тестера4. Проверка напряжения тестером. Один щуп прибора прикладывают к контакту А колодки, второй на массу. После включения зажигания снимают показания прибора. При исправном проводе он покажет напряжение 12 В, при его отсутствии проверяют предохранитель, защищающий модуль зажигания. После проверяют целостность цепи контрольной лампой 12 В. Один конец провода прикладывают к контакту А и вращают стартер. Если лампа не мигает – цепь оборвана. Процедура аналогично повторяется с другими контактами.

Диагностика модуля зажигания профессиональным оборудованием5. Диагностика на сервисной станции при помощи подключения компьютера со специальным программным обеспечением к ЭБУ. Неисправности обнаруживаются в виде ошибок, обозначенных буквенно-числовым кодом, после чего проводится более глубокая диагностика неисправности для принятия решения – ремонта модуля зажигания, или его замены. Аналогичная проверка проводится на специализированной СТО при помощи осциллографа.

Процесс замены свечей

Необходимый инструмент и материалы:

• Свечная головка на 16 мм;
• Свечная головка на 21 мм;
• Свечная трубка;
• Чистая ветошь.

Пошаговая инструкция замены свечей в Шевроле Нива:

1. Открыть капот транспортного средства.
2. Снять высоковольтную проводку. При необходимости, сфотографировать или отметить последовательность установки проводов.
3. При помощи щупа проверить зазор между электродами автосвечей.
4. Проверить зазор новых свечей.
5. Вкрутить новые детали обратно с моментом 31-39 Нм (порядок установки свечей не имеет значение).
6. Установить провода зажигания в аналогичной снятию последовательности.

Процедура замены свечей зажигания на Шевроле Нива завершена.

Порядок проверки модуля зажигания на Шевроле Нива

Перед тем как приступить к демонтажу модуля, необходимо убедиться в том, что причиной нестабильной работы не стало банальное отсутствие контакта питания. Для этого «пошевелим», либо несколько раз включим и выключим подсоединённый блок проводов. Если подобная процедура не принесла никаких результатов, то проверять работоспособность следует на демонтированном устройстве.

Значения на мультиметре в норме.

1. Когда элемент снят, готовим к работе мультиметр, и проверяем целостность и чистоту гнёзд на клеммах (A, B, C, D – прим.).
2. Первым делом подключаем красный щуп на контакт – D, второй на «массу». Включаем мультиметр в режим вольтметра – 20 вольт, и если гнездо рабочее, то показания на тестере должны равняться 12 вольт.
3. Далее, переходим к контакту – C, второй снова на «массу». Мультиметр переключаем режим омметра и смотрим на показания прибора, и если оно составляет меньше 1 Ом, то гнездо в норме.
4. Контакты A и B проверяем по очереди, но в одинаковом порядке. Подключаем мультиметр в режиме вольтметра и если показания не превышают 0,3 вольта, то устройство можно считать полностью рабочим.

Если какой-либо замер показал результаты, не соответствующие нормам, то следует искать неполадки сразу в цепи катушки.

Перенос модуля зажигания

Модуль зажигания перенесён выше

Как уже писалось выше, для лучшей работы модуля зажигания его рекомендуют перенести выше в подкапотном пространстве.

Назначение и принцип работы

Модуль зажигания ВАЗ 2110Модуль зажигания современного автомобиля выполняет функцию генерации высокого напряжения для образования искры на свечах. Он состоит из двух катушек с замкнутым магнитопроводом и двухканального коммутатора. Иногда коммутатор выполнен в виде отдельного устройства, но в большинстве случаев его совмещают с электронным БУ двигателя. Внешне модули отличаются по числу проводов разъема подключения: модуль с коммутатором имеет 4 провода, а спаренные катушки – 3.

Модуль зажигания контролируется ЭБУ, который подает в нужный момент на обмотки его катушек постоянное напряжение в виде низковольтных управляющих сигналов. Конец сигнала является началом искры. Благодаря магнитной индукции, в момент подачи генерируется высокое напряжение, создающее искру на свече зажигания. Устройство располагают в подкапотном пространстве, его легко определить по высоковольтным проводам, идущих к свечам зажигания.

Перенос модуля зажигания

Чтобы модуль зажигания работал лучше, его переносят в подкапотное пространство выше, чем он расположен изначально.

Перед переносом и монтажом дополнительных деталей важно убедиться в том, что рядом отсутствуют посторонние предметы. Провода отсоединяются от системы только при выключенном зажигании

Главное – не дотрагиваться до них руками без какой-либо дополнительной защиты. То же самое касается полного отсоединения аккумуляторных батарей, когда возникает необходимость. Перенос относят к простым операциям.

Монтаж проводится в обратном порядке в сравнении с демонтажем. Выгибание штатного кронштейна – основное решение, которое применяют при подобных ситуациях. Каждый мастер сам решает, каким способом лучше переварить кронштейн – можно легко добиться эффекта, когда все его части остаются ровными.

Основные причины неисправностей.

В основном сбои в работе происходят из-за повреждения обмотки. Так как в ней генерируется ток высокого напряжения, то со временем при использовании некачественных материалов может возникать повреждение оболочки провода, обрыв или разрыв витков. Случиться это может по нескольким причинам:

• Использование неисправных высоковольтных проводов.
• Используются свечи зажигания, не подходящие по параметрам автомобиля.
• Нарушение пайки вследствие высокой вибрации двигателя
• Попадание влаги внутрь корпуса
• Образование конденсата

Так, например, если есть повреждения в бронепроводах, то импульс катушки используется не полностью, и он ищет другой выход, в результате чего пробивает вторичную обмотку, где более низкое сечение проводов.

Такая проблема проявляется постепенно, поскольку катушки начинают выходить из строя постепенно и одна из них какое-то время будет продолжать работать. Поэтому при появлении следующих признаков необходимо сразу проверять работоспособность модуля:

• двигатель с трудом набирает рабочие обороты
• плавающий холостой ход
• двигатель троит – нет искры в одном из цилиндров
• рывки во время движения

Эти причины могут быть связаны и с другими поломками, но проводя диагностику не надо забывать про модуль зажигания Нива Шевроле. При появлении подозрений на работоспособность компонента необходимо проверить устройство. Диагностика начинается с проверки контактов питания. Возможно их окисление или обрыв проводки. Если это не принесло результатов, то нужно демонтировать его, чтобы проверить при помощи дополнительных приборов.

Принцип действия модуля зажигания на Ниве Шевроле

Модули зажигания – конструкции, снабженные как вторичной, так и первичной обмоткой. Дополнительно имеется коммутатор, внутри которого ток переключается с одной катушки на другую. Работа реализуется из ЭБУ или блока управления автомобилем. Анализ и сбор информации тоже выполняется с помощью указанных блоков. Такая проверка дает точный результат.

В модуле зажигания есть четыре гнезда, чтобы подключить высоковольтные провода. Затем они идут дальше к свечам зажигания.

Разновидности

За все время выпуска этих автомобилей производители комплектовали их двумя основными группами устройств:

1. МЗ от автомобиля ВАЗ 2112. Монтировался вплоть до 2006 года. Снабжается системой, отвечающей за управление системой искрообразования.
2. Модуль от ВАЗ 2111. Его управление идет за счет сигналов с ЭБУ. По сути, это обычная современная катушка зажигания.

Указные модули не относят к взаимозаменяемым деталям. Конструкция их различна, поэтому нельзя вместо одной разновидности поставить другую. По внешнему виду легко определить, какая деталь используется в том или ином случае. Старый модуль зажигания Нива Шевроле отличается увеличенными габаритами и массой.

Конструкция модуля

Преобразование низковольтных сигналов в высокое напряжение – главное назначение любого модуля. В основе лежит процесс искрообразования внутри цилиндров. По конструкции модуль похож на импульсный трансформатор. Сигнал с электронного блока управления подается на вход устройства. В этом случае с выхода снимают напряжение до 20-30 кВт. Это значит, что каждый провод работает стабильно.

У модуля есть разъем, чтобы подключить низковольтную часть, дополнительные четыре гнезда. В них вставляют так называемые бронепровода.

Подача высокого напряжения идет сразу к двум цилиндрам. На образование искры уходит примерно до 90% от всей энергии устройства. Проводимость смеси связана с высоким давлением, которое сохраняется на постоянной основе. В модуле всего две независимые катушки.

Где находится модуль зажигания

Закреплена деталь на нижней части блока цилиндров. По этой причине на модуль зажигания постоянно воздействует не только коррозия, но и высокие температуры. Второй фактор для этой системы можно назвать самым критичным. Поэтому владельцы часто сами переносят конструкцию в другое место, где условия не настолько проблемные.

Возможные причины неисправности модуля зажигания

Несмотря на высокую надежность и прочность модуля зажигания, при эксплуатации он может выйти из строя, подобно любому другому механизму. Среди всех возможных причин поломок, в 9 из 10 случаев возникают и диагностируются следующие:

1. Применение в системе зажигания несоответствующих компонентов. Высоковольтные провода подбирают, исходя из параметров модуля, так как чрезмерно высокое или пониженное напряжение создает сбои в работе или пережигает контакты.
2. Бракованные или поврежденные детали, некачественная сборка. Бракованные комплектующие быстрее ломаются и выводят из строя другие узлы или элементы системы. Практика показывает, что подбор качественных компонентов и их периодическая диагностика позволяют оставаться модулю работоспособным в течение длительного времени.

Варианты изготовления свечей:

Для повышения производительности при создании данных изделий применяют некоторые технологические особенности, которые в теории могут увеличить производительность, а как следствие наиболее качественное сгорание топлива:

1. Платиновое покрытие. Позволяет увеличивать срок службы до 50 тыс километров пробега за счет того, что поверхность становиться более устойчивой к продуктам горения топливной смеси.

1. Многоконтактные свечи. Обычно применяются в автомобилях, которые экплуатируются в регионах с преимущественно низкими температурами. Такие изделия позволяют улучшить запуск непрогретого автомобиля по утрам. В летний период их рекомендуется заменять на обычные.
