Особенности
Работа системы Нива 21213 зависит от состояния её частей. Высоковольтные провода должны иметь распределённое сопротивление, значение которого находится в определённом диапазоне. Слишком большое сопротивление приведёт к тому, что мощности катушки зажигания не будет хватать для пробоя. Малое сопротивление способствует увеличению помех. Хотя, некоторые устанавливают именно такие провода. Безусловно, мощность искры возрастёт, и работа двигателя улучшится. Свечи зажигания со временем могут терять свои свойства. Электроды плавятся, появляется нагар.
Большая температура внутри цилиндров сильно нагревает свечи. Поэтому даже при выключенном зажигании воспламенение происходит от нагретых свечей.
Важно, чтобы все свечи имели правильный зазор между электродами. Это обеспечит качественное воспламенение смеси
Крышка распределителя должна быть чистой от грязи, т. к. её наличие может привести к утечке тока.
Основные причины неисправностей.
В основном сбои в работе происходят из-за повреждения обмотки. Так как в ней генерируется ток высокого напряжения, то со временем при использовании некачественных материалов может возникать повреждение оболочки провода, обрыв или разрыв витков. Случиться это может по нескольким причинам:
- Использование неисправных высоковольтных проводов.
- Используются свечи зажигания, не подходящие по параметрам автомобиля.
- Нарушение пайки вследствие высокой вибрации двигателя
- Попадание влаги внутрь корпуса
- Образование конденсата
Так, например, если есть повреждения в бронепроводах, то импульс катушки используется не полностью, и он ищет другой выход, в результате чего пробивает вторичную обмотку, где более низкое сечение проводов.
Такая проблема проявляется постепенно, поскольку катушки начинают выходить из строя постепенно и одна из них какое-то время будет продолжать работать. Поэтому при появлении следующих признаков необходимо сразу проверять работоспособность модуля:
- двигатель с трудом набирает рабочие обороты
- плавающий холостой ход
- двигатель троит – нет искры в одном из цилиндров
- рывки во время движения
Эти причины могут быть связаны и с другими поломками, но проводя диагностику не надо забывать про модуль зажигания Нива Шевроле. При появлении подозрений на работоспособность компонента необходимо проверить устройство. Диагностика начинается с проверки контактов питания.
Возможно их окисление или обрыв проводки. Если это не принесло результатов, то нужно демонтировать его, чтобы проверить при помощи дополнительных приборов.
Свечи зажигания.
На Нива Шевроле свечи зажигания тесно связаны с предыдущим устройством. И при их неисправности возможны все те же проблемы, что описаны выше. Особенно часто свечи выходят из строя в зимний период.
Это связано с тем, что авто используется не так часто и в основном для коротких поездок. Из-за низкой температуры окружающей среды свечи не прогреваются до максимальной температуры, при которой они самоочищаются от нагара.
В случае появления проблем необходимо своевременно заменить свечи, чтобы это не повлияло на работоспособность других компонентов системы. Свечи зажигания для Нивы Шевроле необходимо приобретать специальные, для восьми-клапанных инжекторных двигателей
При покупке следует обращать внимание на зазор между электродами
Он должен быть не больше 1,5 мм. Если данное расстояние больше, то это будет сказываться на продолжительности работы свечи.
Неисправности и способы устранения
Как правило, большинство неисправностей возникает по вине свечей зажигания и высоковольтных проводов. Однако, не исключены и другие причины. В бесконтактных системах нельзя отсоединять клемму от аккумулятора, чтобы проверить работу генератора. Иначе коммутатор может выйти из строя. Неисправность катушки зажигания можно определить, если измерить сопротивление её обмоток. Замену производить на подходящую. Катушка от контактной системы не подойдёт, т. к. её параметры отличаются. Коммутатор можно проверить, если исследовать его импульсы на катушку. При этом необходимы все условия, обеспечивающие его работу. Например, исправность датчика Холла. Самым простым способом проверки свечей является их замена на заведомо рабочие с тем же зазором и желательно, того же типа. Подгоревшие контакты распределителя и заклинивший уголёк способствуют ухудшению искрообразования.
Поэтому необходимо проводить визуальный осмотр хотя бы раз в год. Те или иные сбои в работе двигателя необязательно вызваны неисправностями в зажигании.
К тому же стоит обратить внимание на правильность установки угла опережения. Некоторые специалисты не верят данным стробоскопа и ориентируются по работе двигателя на разных режимах
Если слышны звуки поршневых пальцев, это свидетельствует о том, что нужно уменьшить угол опережения.
Ремонт
Модуль зажигания ваз 2107Модуль с целью проведения ремонта демонтируют и вскрывают. Для этого понадобятся:
- Торцевые ключи с головками на 1, 13 и 17.
- Шестигранник на 5.
- Отвертка.
- Паяльник.
- Флюс для алюминия.
- Многожильный провод.
- Лак для ногтей.
Вскрытие модуля зажиганияРемонт модуля зажигания производится в следующем порядке:
- На снятом устройстве открывают корпус, поддев его отверткой.
- Убирают силиконовую пленку, покрывающую плату.
- От ВВ контактов убирают весь алюминий.
- На плате взамен всех демонтированных старых припаивают новые провода. Для этого поверхность коллектора очищают от налета, после плату нагревают до 180оС (о наступлении нужной температуры даст знать характерный запах). В процессе пайки концы проводов подсоединяют к модулю.
- По окончании операции все контакты, плату и модуль замазывают лаком для ногтей.
- Устройство собирают в обратном порядке, устанавливают на автомобиль и запускают двигатель. В случае нормальной работы модуль зажигания заклеивается герметиком намертво, при этом провода заправляются внутрь полости таким образом, чтобы по краям они не оказались зажатыми пластиной.
Если устройство не заработало, то поломку внутри модуля следует искать более тщательно. Может быть из строя вышел транзистор, электронный компонент или произошел обрыв в катушке. Такой ремонт имеет смысл только в том случае, если его цена будет существенно ниже стоимости новой детали.
Модуль зажигания на Нива Шевроле и других отечественных автомобилях – это не что иное, как импульсный источник подачи высокого напряжения. Случается, что иногда эти устройства ломаются, и им требуется частичный ремонт или полная замена. В этой статье мы подробно разберём как проверить это устройство, для того, чтобы определить факт возможной неисправности.
Видео о проверке модуля зажигания:
Устройство
Назначение
Система зажигания автомобиля Нива 21213 предназначена для качественного воспламенения горючей смеси. В понятие качество входят следующие свойства:
- Воспламенение в нужный момент;
- Скорость вспышки;
- Чёткая работа.
Возникновение искры на свече в нужное время обеспечивается за счёт синхронизации работы системы зажигания с углом поворота коленчатого вала автомобиля Нива 21213. Скорость возгорания топлива зависит от качественной искры и её положения в камере сгорания. Чем больше площадь контакта искры со смесью, тем быстрее она загорится. Под чёткой работой понимается бесперебойная подача напряжения на свечи зажигания и образование искры.
Элементы системы
Понимание принципа работы отдельных узлов поможет в поисках неисправности. От узла переходят к конкретной детали, которую заменяют на новую.
Все составляющие части можно разделить на несколько групп:
- Формирование искры;
- Распределение;
- Синхронизация.
Зажигание Нива 21213
Возникновение искры происходит за счёт электрического пробоя промежутка между электродами свечи. Для этого напряжение на ней должно быть достаточным. В процессе создания этого напряжения участвует ряд элементов:
- Коммутатор;
- Катушка зажигания;
- Высоковольтные провода;
- Распределитель;
- Свечи.
Высокое напряжение поступает на центральный контакт распределителя. Вращающийся бегунок раздаёт напряжение на свечу соответствующего цилиндра, в котором и происходит воспламенение. Синхронизация работы системы зажигания реализована посредством датчика Холла. Он подаёт импульсы на коммутатор, при этом отсутствует механический контакт, поэтому система зажигания 21213 является бесконтактной. Металлический экран, проходя через датчик Холла, создаёт импульс для коммутатора. Таким образом, происходит распознавание момента начала создания высокого напряжения. Экран механически связан с распределительным валом и вращается синхронно с ним. Итак, синхронизация осуществляется следующими элементами:
- Вал распределителя с экраном;
- Датчик Холла;
- Коммутатор.

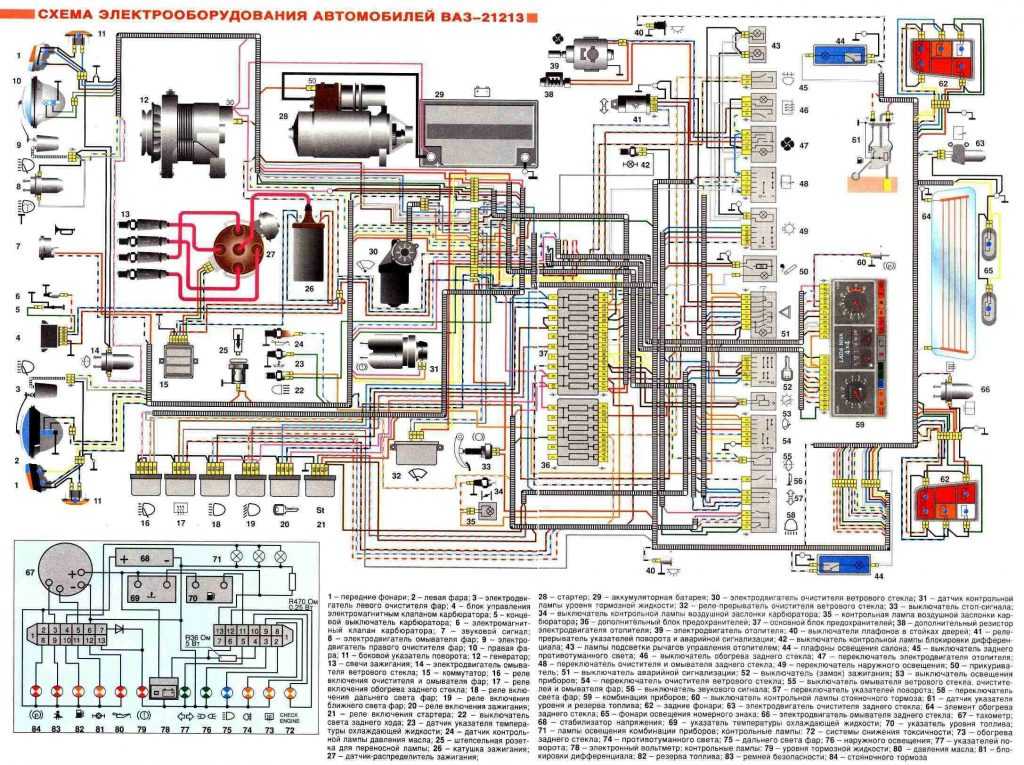

Схема электрооборудования Нива 21213
Кроме вышеуказанных элементов, система зажигания 21213 снабжена регуляторами угла опережения. Они изменяют угол при определённых условиях. Происходит коррекция работы двигателя. Это нужно для того, чтобы обеспечить оптимальные обороты при разной нагрузке. Вакуумный регулятор срабатывает от разрежения в , это зависит от положения дроссельной заслонки и оборотов двигателя. Центробежный регулятор изменяет угол в зависимости от оборотов. Его действие основано на центростремительном ускорении, чем оно больше, тем на больший угол будет опережение.
Заключение
Обратите внимание, что если будет установлен факт обрыва обмотки, ремонту он не подлежит и ему потребуется только замена
Однако, если обе обмотки окажутся целы и будет обнаружен только обрыв пайки, его можно исправить своими руками, и для этого потребуется только паяльник. Во время проведения таких работ, можно не только восстановить нарушения в дорожках, но и укрепить другие.
В современных инжекторных автомобилях неизменным компонентов двигателя является модуль зажигания. Это устройство отвечает за генерацию электрического импульса высокого напряжения. Впоследствии импульс передается на свечи зажигания, чтобы вызвать искру в цилиндре и зажечь топливную смесь.
Но зачастую могут возникнуть проблемы в работы данного устройства и может потребоваться его замена. Так же многих покорителей бездорожья не устраивает штатное расположение устройства в нижней части двигателя, где на него может попадать вода и возникает необходимость его переноса в другое место.
Модуль зажигания состоит из пары обмоток и комутатора, который определяет направление движения тока по катушкам. Работа данного компонента полностью регулируется электронным блоком управления автомобиля. ЭБУ так же отвечает и за сбор и анализ информации, поступающей от блока. На выходе из модуля им еется 4 гнезда в которые подключаются высоковольтные провода, идущие к свечам.
Импульсы внутри генерируются таким образом, чтобы на выходе получать парный разряд. Сперва задействуются контакты под номерами 1 и 4, затем 2 и 3. Это необходимо чтобы синхронизироваться с работой соответствующих цилиндров, в которых должна возникать искра.
К устройству подходят 4 контакта, которые промаркированы на разъеме. На первые 2 – под обозначениями A и B направляются импульсы, отвечающие за перенаправление контактов с одной катушки на другую. На контакты C и D передается питание и масса. Буквенные обозначения должны быть продублированы и на корпусе устройства.
