Ремонт и замена катушки зажигания на ваз (lada) 2113/2114/2115

Ремонт модуля зажигания

Если не работает модуль зажигания, его можно попытаться реабилитировать:

• Возьмите ключи торцом на 10, 13 и 17, шестигранный ключ на 5, обычную отвертку, паяльник, флюс на алюминий, лак для ногтей, провода-многожилы.
• Чаще всего в системе зажигания портится соединение – те самые контакты.
• Поворачиваем ключ в зажигании, заводимся, шевелим контакты, получаем исчерпывающий ответ в отсутствии их качественного соединения.
• Теперь двигатель глушим и вынимаем модуль зажигания наружу.
• Нужно открыть его, подденьте его корпус отверткой.
• Внутри плата, покрытая силиконовой пленкой – убираем ее.
• Убираем весь алюминий от ВВ контактов.
• Теперь самое сложное: нам нужно припаять к плане новые провода, откуда мы только что сняли старые.
• Сначала, нужно очистить поверхность коллектора от налета, потом кладем плату на плиту и греем до 200 градусов (примерно на глаз, естественно), она начнет немного пахнуть, когда дойдет до нужной температуры и паять на ней станет в разы проще.
• Теперь, собственно, паяем: концы проводков присоединяем к модулю.
• Лаком для ногтей замазываем все контакты проводов с модулем и платой.
• Сейчас нужно собрать все как было, поставить устройство зажигания на место и завести двигатель. Только после этого, когда вы убедились, что все нормально работает, можете брать герметик и заклеивать его намертво.
• Отдельные элементы, вышедшие из строя. Ремонтировать не получится, они только под замену. Благо, цена на них адекватная: коммутатор в пределах 200 рублей, транзистор от 200 до 300 рублей.

Очень важный момент: в просторечии, как и здесь, катушка зажигания и модуль зажигания – это синонимы. Но в плане технической конструкции – нет. На четырнадцатые с разным объемом двигателя ставятся разные запасные части: на 1,5-литровые самары старого поколения идет именно модуль зажигания, а на 1,5 и 1,6 литров нового поколения самар – катушка зажигания. Коммутатор машин нового образца спрятан в электронном блоке управления, получается, что модуль разбили, и стали называть по имени главной его части — катушки. Будьте внимательны при выборе зап. частей с разборки: не перепутайте их, учитывая этот факт.

 Если говорить об обслуживании в сервисе, то цена на него не стоит таких затрат. Проще самому во всем разобраться, тем более. Что есть уйма ресурсов, где вам подскажут и помогут. Главное, помнить о схеме постановки высоковольтных проводов и их хорошем контакте. Бывает так, что неверно состыкованные провода способствуют неправильному возгоранию, искра бьет в реле. И модуль зажигания полностью перегорает.

На самом деле, катушка зажигания на 8 клапанном ВАЗ 2114 — это не совсем правильное название. Дело в том, что катушка стоит на карбюраторных автомобилях, а на «четырнадцатой» используется именно модуль. Вне зависимости от того, как вы будете называть данный элемент, понимается под ним один и тот же агрегат. И он периодически выходит из строя, что влечет за собой необходимость ремонта.

• Функции и задачи
• Признаки поломки
• Коды ошибок
• Замена модуля
• Ремонт

Region30 › Блог › Замена модуля зажигания 2114

30 лет Я езжу на Лада 2114 Астрахань, Россия

Все началось месяца 2-3 назад. Поехал как то по делам завел, прогрел сел и поехал. Проезжаю метров 300 и замигал чек…движок как будто на 3 цилиндра работает…вообщем остановился заглушил, (че за фигня сказал я себе)…С аварийкой еле доехал до дома поставил машину и в магазин. Купил новые свечи NGK и ВВ провода, поставил — завел, но все равно что колбасит машину. Ладно поехал на диагностику пока ехал чек потух и все норм.Сделал диагностику — сказали проблем нет…Хммм…Ладно езжу неделю еще…поехал в автосервис (Рядом с домом)…Приехал так и так такие дела говорю…Померил компрессию, во всех горшках по 12. померил давление в топливной рампе — все норм, отрегулировал клапана заодно у них…Завелся все равно колбасит машину…Уехал домой огорчившись (

Забил на машину — едет и едет пока пускай едет «сказал я про себя» и проездил еще неделю…На выходных собравшись с мыслями и духом решил для себя поехать опять в сервис.на этот раз почистили дроссель, форсунки, заменил датчик РХХ, — и как вы думаетеФиг вам называется колбасит…

Сидя на работе подумал а может это связано с модулем зажигания…и начал капать в разные стороны…Наткнулся на статью где проверяют модуль зажигания с помощью мультиметра. В статье вычитал что сопротивление между 1 и 4, 2 и 3 кантактами не должно превышать 5,8 кОм. Отыскав у себя дома мультиметр

отправился к машине снял модуль зажигания открутив 3 болта и стал мерить сопротивление … и тут выяснилось что модуль давно пора на замену просится …

Сопротивление между 1 и 4

Сопротивление между 2 и 3

Ужаснувшись поставив модуль обратно поехал магазин. По приезду в магазин предложили на выбор 2 катушки одна из них российского производства а другая фирмы бош Германия разница в цене была чуть больше 1000 рублей…На тот момент проблемы с финансами были вот и пришлось купить что по дешевле

Поставив новый модуль на место машина просто зашептала (от удовольствия сделал кругов 3 вокруг района)

Цена вопроса: 780 рублей

3 года Метки: модуль зажигания, 2114, катушка зажигания, мультиметр

Нравится 24 Подписаться

Как проверить неисправность модуля зажигания ВАЗ 2114 своими силами?

Самый простой способ проверки устройства без снятия заключается в его диагностике в момент троения силового агрегата. Когда мотор начал работать нестабильно, надо поочередно отсоединить коннекторные элементы от каждой составляющей модуля. При отключении разъема от функционирующего устройства работа двигателя изменится.

Появятся провалы, нестабильная работа агрегата усилится. При отключении нерабочего элемента МЗ мотор будет работать так же.

Есть еще один простой метод диагностики, его принцип заключается в следующем:

1. Для проверки потребуется помощник. Производится демонтаж свечи из посадочного гнезда. От устройства отключается высоковольтный кабель.
2. Затем отсоединенный провод соединяется со свечой, которая прикладывается к корпусу силового агрегата.
3. Выполняется пуск машинного мотора, надо удостовериться в попадании искры на свечу. Если она проходит, между устройством и поверхностью силового агрегата появится огонек синего цвета, его образование сопровождается треском. Если искры нет, то диагностике подлежат свечи, высоковольтный кабель и модуль.

При отсутствии специального оборудования выполнить диагностику МЗ можно с использованием контрольного светового индикатора, рассчитанного на 12 вольт. Один проводник от лампы соединяется с контактом разъема А, а второй подключается к массе для заземления. Помощник должен завести силовой агрегат или прокрутить стартерный механизм.

Если при выполнении этих действий лампочка мерцает, то устройство рабочее. Аналогичные действия надо проделать с другим контактом.

О самостоятельной диагностике модулей зажигания, а также других элементов системы рассказал канал «Дневник Автоэлектрика».

Возможные причины выхода из строя модуля зажигания

Прежде чем выполнять ремонт основной детали в системе зажигания автомобиля, надо разобраться с характером неполадки. Для этого потребитель должен знать о признаках неисправности, а также причинах поломки.

Основные причины поломки устройства

Причины появления неполадок:

1. В системе зажигания используются свечи, не соответствующие параметрам автомобиля. В них может быть не тот зазор, который регламентирован производителем. Также сами свечи могут быть нерабочими или загрязненными, определить это позволит визуальная диагностика. Если на устройствах имеются следы нагара, их надо удалить.
2. Неполадки в работе МЗ могут возникнуть в результате частых проверок искры. В момент диагностики на устройство возлагается высокая нагрузка. Если она появляется часто, это приведет к поломке оборудования или к его некорректной работе.
3. Модуль зажигания в ВАЗ 2114 функционирует при отсоединенных высоковольтных кабелях. Это также приводит к поломке устройства. Сами изделия могут быть повреждены, что отражается на функционировании двигателя в целом.
4. Устройство работает в условиях серьезных вибраций. Их воздействие может быть обусловлено некачественной фиксацией модуля в посадочном месте. В результате вибраций заводская пайка внутри конструкции оборудования повреждается. Это приводит к его некорректной работе.
5. Внутри штекера с низковольтными кабелями нарушился контакт.
6. Изначальное использование бракованного устройства или модуля с низким качеством сборки. Этот заводской дефект можно устранить только путем замены механизма, ремонтировать оборудование бессмысленно.
7. Попадание влаги внутрь корпуса. Такая проблема маловероятна, но воздействие жидкости на устройство может привести к его замыканию и поломке.

Признаки нарушения работы катушки

Основные признаки неисправности модуля зажигания ВАЗ 2114:

1. При попытке пуска двигателя возникают сложности. Запуск мотора машины может быть затруднен в результате того, что искра на свече или нескольких отсутствует.
2. При езде на холостом ходу или стоянке с заведенным ДВС обороты силового агрегата плавают. Их изменение не связано с нажатием на педаль газа и другими сторонними факторами. Это происходит произвольно.
3. Появляются провалы в мощности мотора авто. Особенно это чувствуется при езде в гору или резком ускорении. Также неполадки могут возникать при движении по ровной дороге.
4. Перестали работать несколько цилиндров. Обычно эти устройства функционируют в паре, поэтому отказать могли элементы 1-4 либо 2-3. О нерабочих цилиндрах может свидетельствовать «троение» двигателя.
5. На приборной панели появился предупреждающий индикатор «Check Engine».

При неисправности модуля зажигания проблемы появятся не только в работе двигателя, но и при его запуске.

Канал «Простое мнение» на примере автомобиля Лада Приора подробно рассказал о симптомах, которые появляются в работе модулей зажигания.

Проверка блока зажигания мультиметром

Диагностика проводится в следующем порядке:

1. Производится запуск мотора машины.
2. Переключатель тестера надо выставить в режим замера постоянного тока, предел должен составить до десятков вольт.
3. Один из контактов мультиметра подключается к разъему D на катушке, а другой идет на заземление. В качестве массы можно использовать кузов автомобиля или блок цилиндров. Если питание имеется, то на дисплее диагностического прибора будет демонстрироваться показатель в 12 вольт.
4. Затем тестер переключается в режим работы омметра, диапазон значений составляет до десятков Ом.
5. Один контакт диагностического прибора подключается к выходу С, а второй идет на заземление. Если устройство работоспособное, то проверка покажет значение менее 1 Ома.
6. На следующем этапе тестер надо переключить в режим вольтметра. Диапазон значений составляет до десятков вольт.
7. Один из контактов идет к выходу с маркировкой В, а второй соединяется с массой.
8. Если диагностика показала, что напряжение составляет меньше 0,3 вольт, то устройство рабочее. Это говорит о четком прохождении сигнала от контроллера Холла. В завершение можно выполнить аналогичную проверку, только с разъемом А. Результаты должны быть идентичными.

Как заменить модуль зажигания на ВАЗ 2113-ВАЗ 2115?

Снятие: 1) Сперва скиньте клему «-» с аккумулятора, тем самым обесточив его. (Как скинуть клему «минус», для того что бы обесточить аккумулятор, смотрите в статье: «Замена аккумулятора »).

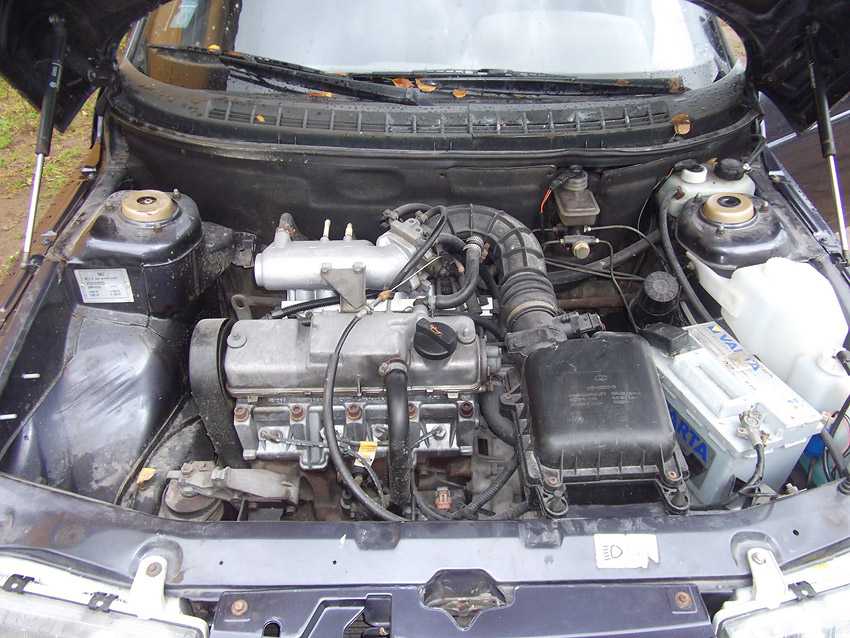

2) Затем в двигателе разыщите местонахождение модуля зажигания, а после его нахождения, отсоедините от него четыре высоковольтных провода, которые подсоединены к нему.

3) Далее отсоедините колодку проводов, отжав для этого удерживающий фиксатор, который её крепит на модуле.

4) Следом выверните три гайки, которые этот модуль крепят к кронштейну.

Примечание! Что бы вам было легче визуально определится, посмотрите ниже фото, на котором указаны места, где три гайки крепят модуль к кронштейну!

5) После чего снимите модуль с трех длинных шпилек, которые присутствуют на кронштейне.

Установка: Модуль зажигания устанавливается в обратном порядке снятию, но при обратной установке, вы обязательно должны знать две вещи:

1. После того как модуль зажигания будет установлен, посмотрите на его поверхность, видите там изображены цифры: 1, 2, 3, 4. Так вот, эти цифры обозначают номера соответствующих цилиндров.

2. А вы заметили что еще и на кончиках высоковольтных проводов присутствуют те же цифры: 1, 2, 3, 4. Все это было сделано для того, что бы вам было легче определить, какой из высоковольтных проводов куда нужно именно подсоединять к модулю.

Примечание! Все высоковольтные провода при обратной установке модуля, подсоединяйте строго по номерам к примеру: «первый провод — к первому выводу», «второй провод — к второму выводу» и.т.д.

Проверка модуля зажигания на работоспособность:

Для проверки модуля, вам понадобится «высоковольтный разрядник », который можно приобрести в автомагазине за цену в районе 900-1500 руб. При помощи этого разрядника, вам можно будет проверить на исправность: модуль зажигания, катушку зажигания, и сами высоковольтные провода на наличие искрообразования.

Примечание! На видео отчетливо видно то что модуль зажигания исправен, потому что при подсоединении к нему поочередно всех проводов, на разряднике постоянно появляется искра, но при последней проверки видно то что искра немного обрывается, но все же модуль себя хорошо проявляет, и его замена не требуется!

Важно! При работе с модулем зажигания будьте осторожны, а так же не в коем случае не проводите с ней каких либо действий, не обесточив при этом аккумулятор!

Здравствуйте Тимур! Я так понимаю у вас на самом модуле зажигания присутствуют сквозные трещины, раз вы написали то что из самой крышки при работе двигателя исходят искры? Или вы имели ввиду то что искрят выводы модуля зажигания? Ну все равно и в первом и во втором случае нужно заменять модуль зажигания на новый, потому что при небольшом попадании на него различного рода воспламеняющейся жидкости, бензина например, может произойти возгорание! Во втором случае еще могут быть виноваты сами высоковольтные провода, в таком случае попробуйте поменять провода на новые, или просто снимите с какой либо другой машины и посмотрите что из этого получится!

Примечание! Выводы модуля зажигания — Это то место куда подсоединяются высоковольтные провода!

Может ли из за модуля не заводится машина

Здравствуйте Роман! Конечно!

Может ли из-за модуля то работает ровно то начинает троить, заглушить заведёшь снова нормально работает потом на холостых поработает и снова троить начинает?

Здравствуйте, Алексей! Троить после длительной работы на холостых может по двум причинам: богатая смесь на ХХ (возможно, засорён воздушный фильтр или неисправен датчик массового расхода воздуха) или старые свечи зажигания (или просто неподходящие по калильному числу). Я бы начал с замены свечей на подходящие.

Добрый день! На холодную через

20 сек. после запуска начинает сильно троить и одновременно моргает чек, БК выдает пропуски зажигания. За диагностику не хочу переплачивать СТО, обнадежте меня, что это именно модуль!). И еще, при перезапуске двигатель работает ровно. Свечи новые, провода тоже недавно менял (пробивали)

Здравствуйте, Иван! Модуль обычно или работает, или нет. Ну, в сырую погоду может глючить. В вашем же случае больше похоже на отсутствие коррекции обогащения смеси по мере прогрева двигателя. Попробуйте через 10 секунд после запуска снять фишку с датчика температуры (который с двумя проводами), должен сработать вентилятор радиатора и снизиться обороты. Если при этом троения не будет, значит, виноват датчик или тосола мало (и до датчика не доходит). Ну, или свечи бракованные…

Устройство системы зажигания на ВАЗ-2114

Катушка зажигания

Перед тем, как перейти непосредственно к процессу замены узла, автомобилисту необходимо знать, как устроена система в целом. Поэтому, рассмотрим, составляющие элементы системы зажигания.

Устройство схема системы зажигания

Схема бесконтактной системы зажигания: 1 – бесконтактный датчик; 2 – датчик-распределитель зажигания; 3 – свечи зажигания; 4 – коммутатор; 5 – катушка зажигания; 6 – монтажный блок; 7 – реле зажигания; 8 – выключатель зажигания

Замена катушки зажигания

Теперь, когда известны конструктивные особенности системы зажигания, можно перейти непосредственно к процессу замены узда. Рассмотрим, пошаговую инструкцию:

1. Демонтируем «клемму-минус» с аккумуляторной батареи.

2. Снимаем верхнюю защитную крышку двигателя. Если объем мотора 1,5 литра, то этой детали нет, и этот шаг пропускается.

3. Вынимаем высоковольтные провода с катушки.

4. Теперь, при помощи ключа на 13, выкручиваем два крепежных элемента.
5. Ключом на 17, ослабляем один болт крепления катушки.

6. Вынимаем модуль.

7. Шестигранником откручиваем катушку от держателя.
8. Сборка проводится в обратном порядке.

Внимание! Особое внимание стоит обратить на подключение, поскольку высоковольтные провода должны располагаться в строгом порядке, предусмотренном конструкции. Если этого не выполнить, то автомобиль будет троить или двигатель может вообще не запуститься

Выбор изделия

Особое внимание стоит обратить на выбор изделия, поскольку на современном автомобильном рынке запасных частей, часто встречаются не качественные изделия и подделки. Кроме оригинальной запасной части, ряд производителей предлагает аналоги, которые по своему качеству ни чем не уступают заводской детали, а в некоторых случаях даже намного лучше

Рассмотрим, все варианты покупки модуля зажигания на ВАЗ-2114.

Оригинал

2112-3705010 – оригинальный каталожный номер модуля зажигания производства АвтоВАЗ. Заводская деталь, которая устанавливается на семейство автомобилей Лада 2110-2115. Стоимость запасной части составляет в среднем 3 500 рублей.

Возможные аналоги

Аналоговая деталь производства «Фенокс»

Кроме оригинальной детали на рынке запасных частей можно найти ряд аналогов рекомендованных к установке:

• Pekar 2112-3705010 – Санкт-Петербургский завод запасных частей к отечественным автомобилям. Занимает высокую долю рынка и славится своим качеством. Средняя стоимость детали составляет 2500 рублей.
• Fenox IC16009O7 – Белорусский производитель, который предлагает запасную часть за 3500 рублей.
• Стартвольт SC 0112 – Еще один производитель «старой столицы». Стоимость изделия составляет 4000 рублей.
• Fenox IC16009 – еще один вариант от Минского завода, стоимость которого составляет 4000 рублей.

Возможный ремонт

Не во всех вариантах выхода из строя модуля зажигания, ему требуется замена. Как показывает автомобильная практика, некоторые автомобилисты способны отремонтировать этот узел самостоятельно. Так, при помощи паяльника и других инструментов радиоэлектроники можно произвести ремонтные работы.

Частый выход из строя модуля зажигания на ВАЗ-2114 (возможное решение)

Если катушка зажигания часто выходит из строя (см

«проверка катушки зажигания«), то следует обратить внимание на то, что заводом выбрано не очень удачное её месторасположение

Перенос катушки зажигания в «лучшее» место

Хорошим вариантом будет перенос катушки зажигания выше.

Как проверить на исправность вводные провода

Следуя рекомендациям специалистов, для проверки состояния проводов на вводе их необходимо «прозвонить». Что это значит?

1. Определите формат работы мультитестер в положении вольтметра, а затем отсоедините колодку проводки от модуля зажигания ВАЗ-2114.
2. Ориентируясь на контакт А, монтируйте первый щуп, а второй зафиксируйте к массе двигателя.
3. Попросите помощника завести машину или, как вариант, прокрутить стартер. В это время ваша задача – понаблюдать за измерениями на дисплее. Нормальное напряжение составляет 12 вольт.
4. Точно такие же действия осуществите с оставшимся контактом.

Что делать, если напряжение практически отсутствует? Тогда оцените исправность предохранителя – вполне вероятно, что он перегорел. Найдите на электронной панели контроля ВАЗ-2114 3 предохранительных механизма. Так вот, третий 7,5 А и есть устройство, походящее к модулю автомобиля.

Даже если предохранитель в целостности и сохранности, существует вероятность окисления и обрыва проводки, а также отхода контактов.

Что делать, если в наличии нет мультитестера? Решить проблему поможет контрольная лампочка, рассчитанная на 12 В. Один проводок осветительного прибора размещают к контакту колодки, а другой замыкают на корпусе мотора. После включения зажигания лампочка должна мерцать.

Как проверить модуль зажигания ВАЗ-2114 своими руками, показано в видеоинструкции:

Модуль зажигания ВАЗ-2114 — неисправности

О неправильной работе данной системы можно судить по следующим признакам. Во-первых, о неисправностях катушки могут говорить провалы при наборе скорости автомобиля. Во-вторых, это может проявляться в значительной потере мощности машины, а также в «плавающих» холостых оборотах двигателя. И в-третьих, о неправильной работе сигнализируют нерабочие 1-4 или 2-3 цилиндры.

Необходимо отметить, что подобные симптомы очень часто случаются по причине неисправного ДМРВ, либо регулятора холостого хода. Поэтому в первую очередь смотрим на их работоспособность, а уж потом диагностируем модуль зажигания.

МЕНЯЕМ МОДУЛЬ СИСТЕМЫ ЗАЖИГАНИЯ

Когда ремонт модуля зажигания не дал положительных результатов, остаётся искать и устанавливать новый прибор. Большинство механиков рекомендуют остановиться на приборе «GM», как на весьма надёжном изделии. Стоимость его в разных регионах меняется, но близка к 2000 рублей.

Замена модуля зажигания может быть выполнена самостоятельно, особенностей при этом не наблюдается, приборов специальных не нужно. Для работы приготовьте:

1. Блок зажигания для замены;
2. Ключ на «13»;
3. Ветошь.

Работу легко можно выполнить в гараже или на ровной площадке. Порядок проведения работ:

1.  Открываем капот моторного отсека и отсоединяем клеммы аккумуляторной батареи. Вполне достаточно снять клемму только с «минуса».
2. После этого вынимаем высоковольтные провода из своих установочных мест. Нужно запомнить где какой провод стоял. Если сомневаетесь в своих способностях, то сделайте метки. Менять провода местами нельзя. Можно новую запасную часть вывести из строя.
3. На следующем этапе аккуратно отсоединяем разъём с проводами от модуля.В ход идёт ключ на «13», которым отвинчивают три гайки крепления прибора к мотору.
4. Когда гайки будут сняты, прибор снимают с двигателя.

Теперь пускают в дело ветошь, которой протирают установочное место и вокруг него. Внимательно осмотрите новый прибор и начинайте его установку. Её проводят в обратной последовательности к снятию.

Ещё раз хочется напомнить о важности установки высоковольтных проводов на свои места. Если всё-таки трудности возникли, то ещё раз взгляните на блок

На нём указаны номера высоковольтных проводов.

Номера – порядок расположения ВВ проводов в модуле.

1. Освобождаем фиксатор, отсоединяем провода от выводов катушки зажигания.
2. Включаем зажигание и вольтметром замеряем напряжение между выводом 15 и “массой” в случае с катушкой зажигания или между выводами C и D в случае с модулем зажигания на колодке жгута проводов. Напряжение должно быть не меньше 12 вольт. Если напряжения нет или оно меньше чем нужно, то нужно проверить заряд аккумулятора, ЭБУ или цепь питания.  Для проверки катушки зажигания можно заменить ее на заведомо исправную.
3. После проведения измерений выключаем зажигание.
4. Отсоединяем высоковольтные провода от свечей зажигания.
5. при помощи ключа на 13 откручиваем 2 болта верхнего крепления кронштейна катушки.
6. При помощи ключа на 17 ослабляем затяжку нижнего болта крепления кронштейна и снимаем его вместе с катушкой.
7. Отсоединяем высоковольтные провода от катушки зажигания
8. При помощи мультиметра в режиме омметра измеряем сопротивление между центральным выводом 15 и корпусом. Мультиметр должен показывать отсутствие короткого замыкания первичной обмотки катушки на “массу”. Последовательно измеряем электрическое сопротивление между центральным выводом 15 и крайними выводами – 1а и 1b. Сопротивление каждой из первичных обмоток катушки должно быть около 0,5 Ом. При измерениях нужно учитывать собственное сопротивление прибора.
9. Омметром измеряем сопротивление между высоковольтными выводами катушки 1 и 4, а затем 2 и 3. Сопротивление обмоток должно быть около 5,4 кОм.
10. При помощи шестигранного ключа на 5мм откручиваем 4 винта крепления катушки к кронштейну и снимаем катушку.

1. Устанавливаем новую катушку зажигания на место в обратном порядке.

Модуль зажигания ВАЗ 2114 – сердце системы движки в целом, такты которого позволяют свече выдать искру и завести четырнадцатую. Устройство нужно для процесса  генерации тока высокого напряжения, передаваемого на свечи через провода-высоковольтники (4 провода, идущие от модуля). В просторечии, эту зап. часть еще называют катушкой системы зажигания (по имени основополагающих двух частей самого устройства).

Катушка зажигания ВАЗ 2114.

О ВОЗМОЖНОСТЯХ РЕМОНТА МОДУЛЯ

Большинство поломок этого прибора приводят к его замене, но иногда имеется возможность провести ремонт катушки зажигания для его возврата в строй. Особенно это относится к тем случаям, когда шевеление или простукивание изменяют поведение мотора. Если есть умение обращаться с паяльником и мультиметром, можно попробовать вернуть его в строй.

Нужно снять металлическую заднюю крышку, под которой залиты электрические детали модуля. Нужно попытаться аккуратно избавиться от силикона и вашему взору откроются его «внутренности». Отыщите оборванные или «плохие» контакты и пропаяйте их.

Если результат отрицательный, то блок нужно заменить. Правда, владельцы, обладающие большим радиолюбительским опытом, продолжают «копать» дальше. Можно попробовать заменить электронные коммутаторы. В основном эти два элемента становятся виновниками отказов системы пуска мотора.

Как проверить модуль зажигания на ВАЗ 2114

Модуль зажигания нужен в автомобиле нужен, чтобы вырабатывать ток высокого напряжения, от которого затем воспламеняются свечи зажигания. На разных автомобилях ВАЗ может быть установлен раздельный или блочный модуль зажигания. В модулях раздельного типа – для каждого цилиндра стоит отдельная катушка. В блочных модулях – одна катушка используется сразу для двух или для всех цилиндров. Нужно заметить, что блочный модуль зажигания гораздо проще снять, проверить и установить обратно, по сравнению с раздельным.

ВАЗ 2114 сейчас выпускается с блочным модулем зажигания, в устройство его катушки входят: сердечник, обмотка, вв-провода и клеммы с низким напряжением.

Как проявляется неисправность модуля зажигания:

Примечание. Некоторые водители считают, что высоковольтные провода и модуль зажигания – это совершенно разные вещи, и если провода пришли в неисправность, то модуль от этого не пострадает. Это ошибка. Если провода повреждены, то искра может попадать неточно, в результате чего модуль зажигания может вообще перегореть.

Проще всего проверить модуль зажигания, установив аналогичный, исправный модуль зажигания, вместо своего. Если нет такой возможности, то можно обойтись мультитестером или обычной 12-вольтной лампочкой («контролькой»).

Проверка исправности модуля зажигания с помощью мультитестера

Проверка исправности обмотки

Установите мультитестер в режим омметра, для измерения сопротивления между выводами вторичной обмотки. Установите щупы на выводы к первому и четвертому цилиндрам, потом — ко второму и третьему (см. видео ниже). Обычно тестер показывает результат близкий 5.4 кОм (плюс — минус 0.1 кОм). Главное, чтобы сопротивление между парными выводами было примерно одинаковым. Если разница превышает 100 Ом, то это свидетельство выхода из строя вторичной обмотки.

Решение проблемы: замена модуля зажигания.

Проверка исправности вв-проводов

Нужно «прозвонить» колодку проводов. Установите мультитестер в режим вольтметра, отсоедините колодку проводов от модуля зажигания. Один щуп установите на контакт А, второй — на массу двигателя. Пусть кто-нибудь заведет двигатель (или покрутит стартером), а вы отметьте для себя показания дисплея. В норме, напряжение должно быть в районе 12 Вольт. Такую же манипуляцию проделайте и с другим контактом.

Если напряжения, как такового, вообще нет, то необходимо проверить предохранитель: возможно, он перегорел. На электронном блоке управления ВАЗ 2114 есть три предохранителя. Третий сверху, имеющий номинал 7.5 А – это предохранитель на модуль зажигания.

Электрического тока может не быть не только по вине перегоревшего предохранителя, но и из-за окисления или обрыва проводов, отхода контактов.

Видео: Как проверить модуль зажигания

Проверка исправности модуля зажигания с помощью «контрольки»

Если под рукой нет мультитестера, то проверить модуль зажигания поможет контрольная лампочка на 12 В. Один провод лампочки подключите к контакту колодки А, другой нужно замкнуть на корпус двигателя. Теперь пусть кто-нибудь заведет двигатель (или покрутит стартером), а вы смотрите на лампочку – она должна мерцать. Такую же манипуляцию проделайте и с другим контактом.

Как снять катушку зажигания ВАЗ 2114

1. Отсоединить клемму «минус» от АКБ.

2. Снять наконечники со свечей.

3. Отжать фиксатор, разъединить колодку низковольтных проводов от катушки.

4. Выкрутить болты крепления кронштейна от коробки передач и нижний болт крепления от блока цилиндров.

5. Снять катушку вместе с кронштейном.

6. Отсоединить от катушки высоковольтные провода.

7. Отвернуть болты крепления катушки к кронштейну.

На катушке, на каждом выводе есть метка, обозначающая какой провод – к какому цилиндру. Также есть метки и на вв-проводах. При установке модуля зажигания обратно, нужно учитывать эти метки. При смене катушки, новая катушка должна иметь аналогичную маркировку.

Видео: Как снять катушку зажигания ВАЗ 21114
