Замена катушки зажигания на автомобиле ваз 2108, ваз 2109, ваз 21099

Проверка катушки зажигания на автомобилях ВАЗ 2108, 2109, 21099: 10 комментариев

фотошоп. у этих тестеров цифры в правой стороне

П…… какой-то где Вы видели чтобы китайский прибор показывал 0. …. Ом ,если у него минимальные показания 1 Ом .Как он может показать 0.15 ома БРЕД.

Можно поставить японскую бобину на российское авто youtube.com/watch?v=micwr-NC7p4

Наверно катушки китайские попались или тестер бракованный.

А то, что замерив свою старую катушку зажигания, получил показания первичной обмотки 0.15., а придя в магазин и побегав по авторынку с тестером обнаружил, то что поголовно все катушки показывают примерно 0.15-0.17. На мой взгляд статья бред. и в мануале тоже бред. либо сейчас так специально штампуют катушки на заводах. А потом после замены старой катушки на новую люди начинают панически менять на своих авто коммутаторы, датчики холла и прочую лабуду, потому что проблема не исчезает.

Николай, фотошоп для наглядности,ничего страшного

Вне зависимости от типа установленного двигателя (карбюратор или инжектор), на ВАЗ 2109 мы имеем дело с трамблерным типом системы зажигания. Это с одной стороны хорошо, поскольку замена и ремонт узла стоит дешево. Но ресурс деталей оставляет желать лучшего.

Внешний вид устройства

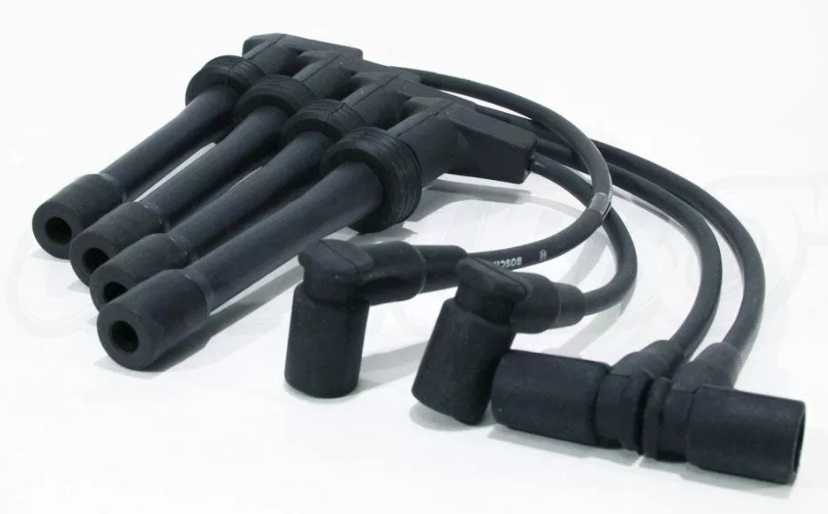

Высоковольтные провода

Не часто бывает, чтобы сразу все провода вышли из строя, но проверке они все же подлежат. Функционал определяется путем отсоединения по очереди каждого и замерам сопротивления. В исправном состоянии значение сопротивления в том числе и на главном проводнике должно быть в границах 2,7-9 кОм. При выявлении отклонений неисправные элементы подлежат замене.

Не лишней будет, и проверка так называемого «уголька», то есть графитового контакта провода. При его повреждении напряжение на бегунок не поступает и все свечи окажутся обесточенными.

По списку распространенных неполадок из-за которых у «девятки» исчезает искра видно, что этот автомобиль не отличается большой сложностью в плане затрат усилий, времени. Достаточно иметь базовый набор знаний, набор инструментов – и машина вновь готова к путешествиям.

Неисправности катушки зажигания

К основным видам неисправностей катушки зажигания относятся:

1. Замыкание между витками любой из обмоток изделия.
2. Разрыв в электрической цепи первичной или вторичной обмоток.
3. Изоляционный пробой вторичной обмотки на корпусную часть устройства.
4. Течь смазки на крышке изделия.
5. Дефекты на крышке устройства.
6. Некорректные значения измерительного прибора при замерах значения сопротивления катушки зажигания любой обмотки.

С такими вышеуказанными дефектами катушка подлежит замене. Качественная проверка катушки зажигания подразделяется на несколько тестов. К ним относятся:

• тестирование сопротивления изделия в обоих контурах;
• тестирование резистентности устройства на «массу» прибора.

Для проведения теста необходимо соблюдение двух условий: температура наружной среды должна быть в диапазоне 20-25 градусов по Цельсию и наличие измерительного прибора – мегомметра. Подсоединяем «крокодильчики» прибора к контактам изделия справа и слева и производим замер в выбранном диапазоне. Резистентность обмотки должно быть в границах 0,4-0,5 Ом. При ином значении измерения катушка зажигания подлежит замене на обновленное изделие.

Для проведения теста необходимо подключить «крокодильчики» к разъему «Б» и к центральному контакту. При определенном ранее температурном значении атмосферы измерительный прибор в заданном регистре должен показывать 4,5-5,5 кОм. Если значение измерения катушки зажигания «девятки» иное, то прибор подлежит замене на обновленное изделие.

Для осуществления теста на резистентность прибора на «массу» один контакт крепится на корпусную часть катушки зажигания ВАЗ 2109, а другой – к каждому выходу изделия поочередно. При проводимых замерах мегомметр должен выдавать значение не ниже 50 мОм в соответствующем регистре. При другом показателе замеров катушка Лады девятой модели подлежит замене на обновленное изделие.

Несмотря на то, что этот комплекс зажигания «девятки» не представляет особой сложности для специалиста, принцип ее действия зиждется на основах электромагнитной индукции и электрических явлений. Это заставляет подходить к ее диагностике с определенным объемом знаний в этих областях.

В теории все получается достаточно просто, однако ряд автолюбителей предлагают альтернативный способ повышения функционала катушки зажигания на «девятку». Они предлагают произвести замену бобины на изделие с номенклатурным номером Б-117, а комплект свечей заменить набором других изделий с индексацией в номере на одноименные, но без литеры «Р». Эти специалисты уверяют о прекрасной надежности этой замены, сообщают, что сохраняются все достоинства бесконтактной системы зажигания. Принимать решение придется собственникам «девяток»!

Основные неисправности модуля зажигания

Пожалуй, главный показатель неисправности – это когда нет искры на свечах зажигания. Однако бывают и другие признаки нестабильной работы модуля:

• Нет динамики при ускорении. Чувствуются явные провалы в момент резкого набора скорости.
• У автомобиля нет привычной мощности, бывает даже так, что автомобиль просто не тянет в гору.
• Плавающий холостой ход.
• Не работает одна из пар цилиндров. В этом случае, скорее всего, нет тока от катушек зажигания.

В случае если вы столкнулись с подобными проблемами, следует проверить свечи, на которых нет искры, датчик положения коленчатого вала и собственно сам модуль зажигания.

Проверяем систему на работоспособность

Итак, начинать лучше всего именно со свечей, на которых нет искры. Делается это элементарно и с подобной задачей справится даже человек весьма далекий от ремонта автомобилей. Для большей наглядности разделим весь процесс на этапы:

• Первым делом свечи нужно выкрутить. Делается это довольно просто. Снимайте высоковольтные провода и, далее просто выворачивайте свечи специальным ключом.
• Теперь, когда свечи, от которых нет искры, демонтированы, внимательно осмотрите их. На запчастях не должно быть нагара или механических повреждений.
• Испорченные свечи выбрасывайте и ставьте на их место новые, скорее всего, это решит проблемы. Если все в порядке, значит, искры, нет по другой причине.

Далее, прежде чем приступать непосредственно к диагностике самого модуля зажигания, следует проверить колодку высоковольтных проводов, которые к нему подходят. Возможно, искры нет по их вине. Делается это с помощью специального тестера. Напряжение на проводах во время проверки должно быть в районе 12 вольт.

Если все в порядке и с проводами, скорее всего, искры нет именно по причине того, что неисправен модуль зажигания. Существует множество вариантов проверки работоспособности этого прибора. Разберем подробно самые основные из них:

• Самый элементарный – можно просто заменить модуль на заведомо работоспособный. Правда. Проблема в том, что часто дополнительный модуль просто негде взять, а покупать просто для проверки новый прибор, не очень умно.
• Еще один не очень сложный способ проверки – путем шевеления модуля. Делается это следующим образом: во время работы двигателя шевелите и стучите по прибору. Если работа двигателя в этот момент будет каким-либо образом меняться, скорее всего, проблема в том, что нет необходимого контакта. Фактически неисправность не катастрофическая и в этом случае все поправимо. По крайней мере, тратиться на новый модуль нет необходимости.
• Этот вариант является самым точным и предусматривает наличие тестера. Ставим тестер в режим омметра, после чего, замеряем сопротивление на проводах, тех самых высоковольтных, которые проводят ток. Сконцентрироваться необходимо именно на выводах модуля зажигания между 2 и 3 цилиндрами и между первым и вторым. Если модуль исправен значение, должно быть идентичным, в районе 5,4 кОм.

Профилактика неисправностей модуля зажигания

Несмотря на то что модуль зажигания весьма надежный прибор случаи, когда он выходит из строя все-таки встречаются.

Однако если использовать несколько простых советов, устройство проработает намного больше:

Всегда обращайте внимание на то, чтобы высоковольтные провода соответствовали необходимым порядком. Если они имеют сопротивление выше или ниже необходимого, из строя может выйти катушки зажигания.
Очень важна и своевременная замена свечей

Большой зазор на этих запчастях очень негативно сказывается на работе модуля.

https://youtube.com/watch?v=DL_Vdl7HQ5A

Коды ошибок

При диагностике автомобиля на станции технического обслуживания или при наличии у вас соответствующего оборудования, можно определить некоторые неисправности модуля зажигания.

Есть несколько кодов, которые будут для вас очень полезны:

• Если произошел обрыв катушки 1 и 4 цилиндров, прибор выдаст ошибку Р0351;
• Если обрыв на 2 и 3 цилиндрах, код ошибки будет Р0352;
• Код Р3000-3004 свидетельствует о многочисленных пропусках зажигания.

Не лишним будет полноценно проверить модуль зажигания. Самая простая диагностика включает в себя измерение мультиметром сопротивления между проводками 1 и 4 и 2 и 3 цилиндров. Предварительно переведите устройство в режим омметра. Если показатель составил 5,5 единиц, тогда с вашим модулем все хорошо.

Хотя есть еще три способа проверки:

1. Проверьте колодку проводов. Отключите ее и проверьте вольтметром. Щуп направляется на контакт А, а второй — на массу двигателя. Заведите мотор, и проверьте показатели. Хороший показатель — это около 12В. Если напряжение отсутствует, катушка может оказаться неисправной.
2. Изучите состояние высоковольтных проводов омметром. При неправильной установке высоковольтников модуль попросту сгорит.
3. Подергайте немного колодку с проводами, постучите по ней. Контакты при этом пропадать не должны. Если происходит наоборот, это говорит о плохих контактах, которые способны полностью оборваться в с самый неподходящий момент в самое ближайшее время.

https://youtube.com/watch?v=pNyBny-_HoQ

Неисправности модулей зажигания на ВАЗ-2112

Процесс снятия катушки зажигания на Ваз 2112

Если двигатель Ваз 2112 начал работать с перебоями или вообще не заводится, причиной неполадок может быть модуль зажигания.

Характерные признаки неисправности модуля зажигания ваз 2110:

• недостаточная мощность двигателя,
• при разгоне машина дергается,
• не работают либо 1 и 4, либо 2 и 3 одновременно,
• двигатель не запускается.

Следует заметить, что на ВАЗ-2112 одна из катушек отвечает за работу 1 и 4 цилиндра, вторая – за 2 и 3 цилиндр. При отказе одной катушки зажигания внутри монолитного блока перестают работать сразу два цилиндра.

Чтобы исключить все остальные компоненты системы зажигания, убедимся в том, что свечи в рабочем состоянии.

Установка нового модуля зажигания Ваз 2112

Для этого выкрутим их и проверим искру на каждой из свечей, прокручивая двигатель стартером и положив свечу с надетым высоковольтным проводом на головку так, чтобы корпус (резьбовая часть) свечи касался массы двигателя.

Если искры нет или она слабая, меняем свечу на заведомо рабочую. Если это ни к чему не привело, проверяем высоковольтные провода.

Таким образом мы исключим из списка нерабочих элементов свечи, колпачки и высоковольтные провода. Дальше будем проверять модуль зажигания.

Конструктивные особенности

Разобрать, как устроен модуль зажигания, возможно, только на примере всей системы целиком. Итак, она включает в себя следующие компоненты:

• Катушка зажигания в автомобиле ВАЗ 2109 инжектор. Катушек всегда две и это тот самый механизм, который генерирует ток.
• Высоковольтные ключи коммутаторы, их также два, через них ток уходит на свечи, кроме того, контроллер регулирует сколько времени ток будет включен, необходимо время он рассчитывает на основе данных полученных от датчика коленчатого вала.
• Электронный блок управления.
• Корпус самого устройства, выполнен из прочного пластика.

Кроме того, в электронной системе зажигания можно выделить следующие элементы:

• Датчик положения коленвала.
• Высоковольтные провода.
• Шкив с зубчатым венцом.
• Контроллер.
• Свечи зажигания, которые дают искры.

Более подробно останавливаться на этих узлах мы не будем и обсудим принцип действия самого модуля зажигания.

Расположение модуля

Тем, кто слабовато знаком с устройством автомобиля, следует знать, что прибор расположен в подкапотном пространстве автомобиля. Отыскать его очень просто. Первым делом, найдите высоковольтные провода. Один их конец подходит к свечам зажигания, а другой выходит непосредственно от искомого устройства. Сам прибор не очень большого размера и заключен в пластиковый корпус.

Модуль зажигания на ВАЗ 2109

Поиски проблемного участка

От батареи до распределителя

Порядок работ:

• отсоединение люльки главного провода от крышки трамблера.
• в люльку вставляется свеча и прижимается к крышке клапана с дальнейшим запуском стартера.

Запрещается удерживать свечу руками. Есть риск получить разряд тока, что небезопасно. Свечу лучше держать диэлектрическими пассатижами. При этом в межэлектродном пространстве должна появиться искра. Если ее нет, то мотор не заведется.

От аккумулятора до контактной группы

Если напряжение отсутствует, то это означает, что вышла из строя контактная группа. Причина – пригорание и окисление проводов.

Нет искры ваз 2109 карбюратор причины с катушки зажигания

Далее следует проверить вторичную катушку. Щупы соединяются при этом с выводом «+Б» и высоковольтным проводом. Параметр сопротивления должен быть 4-5 кОм.

Коммутатор

Если напряжение на главном проводе отражается, то следующим шагом все-таки следует установить, поступает ли оно на свечи или распределяется. Перед этим проверяется работоспособность датчика Холла и тумблера, не пробивается ли ток через высоковольтные провода и работают ли свечи.

Особенности устройства

Катушка зажигания служит для получения искры, выходящей из электродов свечей зажигания. Если говорить коротко и просто, то это маленький трансформатор, который работает в импульсном режиме и преобразует 12 вольт от автомобиля в 20-30 тысяч вольт на выходе. Для передачи импульса используют высоковольтные провода, которые также иногда становятся причиной неисправности катушки.

Конструктивно катушка ВАЗ 2109 состоит из пары обмоток — вторичная и первичная.

• Первичная обмотка имеет меньше витков, но провода с большим сечением;
• Вторичная обмотка катушки с большим количеством витков, но меньшим сечением провода.

Обмотки

Признаки поломки

Зачастую искра на карбюраторе пропадает неожиданно, когда водитель не готов к подобному повороту событий. Но при наличии достаточно опыта и внимательному отношению к поведению своего автомобиля, можно обнаружить признаки неисправности до того, как пропала искра и двигатель не заводится.

Итак, почему пропадает искра, в чем причины и какие признаки могут указывать на выход из строя катушки зажигания?

Примерно за 500 километров до того, как ресурс катушки закончится, на холодном двигателе устройство нормально включается в работу только через пару минут прогрева. Мотор начинает запускаться с трудом, но некоторые думают, что проблема в системе холостого хода. Одновременно с этим движок начинает нестабильно вести себя на малых оборотах

Это явление происходит в течение 10-30 секунд, потому не всегда успеваешь на него обратить внимание.
Другой кратковременный признак — это активное троение двигателя при запуске холодного двигателя и удержании педали газа. Это будет происходить буквально 3-5 секунд, и после повторного нажатия на педаль все вернется в норму.
При ускорениях или смене передачи на КПП движок может выдавать рывки, вибрации, кратковременно ухудшается динамика

Минус в том, что такой симптом может появиться на несколько мгновений, но так же быстро исчезает.
Самый очевидный признак — это полный отказ двигателя от попыток запуститься. Искра пропадает, а потому шансы тронуться равно нулю.

Контактно-транзисторная система зажигания

Является промежуточным звеном между контактной – классической СЗ и современным электронным зажиганием.

Не будем углубляться в дебри принципа работы данной системы зажигания, для многих данная информация будет скучной и не интересной.

Хочется лишь отметить, что в контактно – транзисторной системе Вы уже не найдете привычный для классической СЗ конденсатор, так как благодаря низкой силе тока в 0,5А, в нем уже нет необходимости (искры при размыкании-смыкании контактов не образуются).

Так же стоит обратить внимание, что при установленной классической СЗ через каждые 10 тыс. км необходимо зачищать контакты и прослужит она Вам в итоге от 35 до 45 тыс

км пробега автомобиля.

При установленной контактно-транзисторной СЗ данные показатели увеличиваются в разы, срок службы системы зажигания увеличился до 100 тыс. км пробега авто, при этом чистки контактов она не требует.

Достигается это за счет встроенного коммутатора, которого нет в классической системе, принцип работы которого нет смысла сейчас рассматривать.

Но все же и здесь есть проблемы, которые выражены в следующих недостатках:

1. Прерывательный механизм требует периодических регулировок в зазорах контактов, так как не правильно выставленные зазоры влияют на показатели угла опережения зажигания;
2. Контакты постоянно загрязняются и окисляются, поэтому требуют периодической очистки;
3. Возможность появления резонансных явлений привело к установки ограничений на максимальную величину частоту работы двигателя. Как правило для 4-х цилиндрового двигателя этот показатель равен не более 6 тыс. об в мин.

Искровые свечи зажигания

В системе зажигания ВАЗ-2109 используются свечи зажигания А17ДВР, А17ДВРМ где:

Нельзя недооценивать важность свечей в общей схеме работы системы зажигания автомобиля. Не зря многие водители по привычки, которая осталась еще с прошлых времен, возят с собой запасной комплект свечей

Может это и лишнее, так как современные свечи вполне надежны, но любую привычку побороть не так уж просто, даже такую

Не зря многие водители по привычки, которая осталась еще с прошлых времен, возят с собой запасной комплект свечей. Может это и лишнее, так как современные свечи вполне надежны, но любую привычку побороть не так уж просто, даже такую.

Во время работы свеча зажигания переносит огромные диапазоны нагрузок, которые выражены в большом температурном режиме эксплуатации, механических, электрических и химических воздействиях.

К примеру, в камере сгорания рабочий температурный режим может варьировать от 60 до 2800 градусов, давление до 10 Мпа, напряжение до 30 кВ, не говоря уже про постоянное химическое воздействие на свечу продуктами сгорания.

В процессе эксплуатации свечи на всех ее участках образуется нагар, который приводит к потере тока, так же зазор между контактами в свече зажигания на каждые 1000 км пробега может увеличиваться от 0,012 до 0,016 мм и более.

По свече зажигания можно просто диагностировать состояние двигателя, но как правило, обращаем мы внимание на свечи только тогда, когда в работе двигателя начинаются сбои или, когда пришло время планового ТО. Двигатель в нормальном состоянии если:

Двигатель в нормальном состоянии если:

1. Отсутствие мокроты на резьбе;
2. Тонкий нагар копоти на темном ободке;
3. Все электроды имеют светло-серый, светло-коричневый, белесого или светло-желтого цвета.

Признаки появления проблем с двигателем:

1. На резьбе остатки масла или бензина;
2. На ободке рыхлый нагар черного цвета с наличием пятен;
3. Все электроды темно-коричневые с наличием пятен;
4. Свеча мокрая с темным нагаром;
5. Темный ободок с внешней части свечи (если свеча стоит не герметично).

Применение в системе зажигания ВАЗ 2109 только свечей зажигания марок А17ДВР, А17ДВРМ не является панацеей, конечно же существуют альтернативные варианты, но правильно подбирать свечи для своего авто нужно уметь правильно, а для этого Вам следует ознакомится с такими понятиями

1. Что такое горячие и холодные свечи и на каких двигателях они применяются;
2. Что такое калильное число;
3. Что такое степень сжатия и ряд других показателей.

Поэтому если Вы не разбираетесь в этих вопросах, то перед тем, как заменить свечи зажигания, рекомендованные заводом изготовителем, на другие обратитесь за рекомендациями к специалистам.

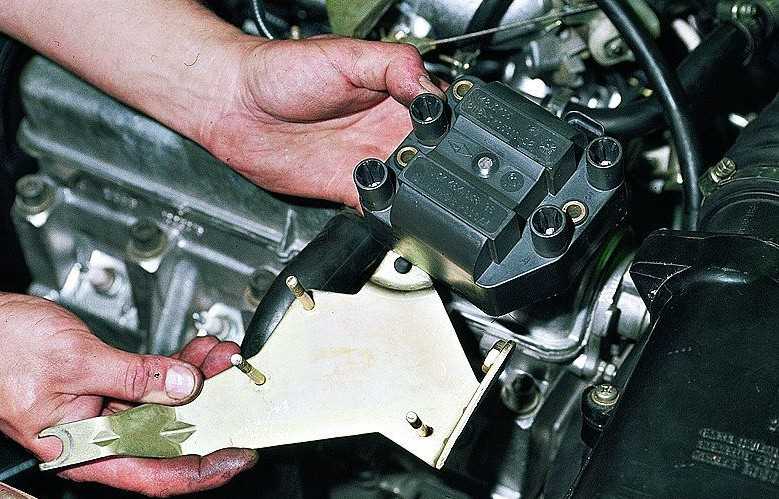

Замена модуля зажигания на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Модуль зажигания — на автомобили Самарского семейства ставился модуль и катушка зажигания, отличие в этих двух вещах есть, хоть и многие люди говорят что это одно и то же, вот к примеру модуль зажигания ставился на более современные инжекторные автомобили и он состоит из двух катушек, а на карбюраторных автомобилях применялась одна большая катушка зажигания которая и подавала напряжение сперва на трамблёр и уже от трамблёра искра шла на высоковольтные провода и на свечи, в инжекторных автомобилях же уже никакого трамблёра не используется, в них только высоковольтные провода и свечи зажигания остались поэтому инжекторная система и является более современной техникой которая пришла на замену карбюраторным автомобилям.

Примечание! Чтобы произвести замену данного агрегата вам нужно будет запастись: Гаечными ключами, воротком с накидными головками, ко всему этому накидные ключи понадобятся и удлинитель ещё но это только в том случае если у вас воротка нет!

Где находиться модуль зажигания? Он размещён на кронштейне и крепиться при помощи трёх гаек к нему, поэтому сразу определитесь как вы будете снимать модуль с автомобиля, либо же совместно с кронштейном или же отдельно от кронштейна (Вместе с кронштейном снять модуль проще), так вот вернёмся ближе к теме, модуль находиться в глубине двигателя и местоположение у него не очень то и удобное, для наглядности на фото ниже он указан красной стрелкой и ещё на фото ниже одна из свеч зажигания указана синей стрелкой, поэтому найдите сперва свечи в автомобиле и потом чуть ниже уже ищите сам модуль.

Когда нужно менять модуль зажигания? В модуле две катушки и если одна выходит из строя то автомобиль начинает очень выражено тупить, у машины появляются сильные провалы, очень тяжело автомобиль разгоняться будет при этом и ко всему этому машина будет двоить (Именно двоить, это не опечатка, два цилиндра работать не будут), ко всему этому шум двигателя при его работе увеличиться и тем самым звук работы измениться в не очень то лучшую сторону, вы это сразу поймёте.

Провода низкого и высокого напряжения:

Провода высокого напряжения:

1. Высоковольтные провода служат для передачи тока высокого напряжения, от самой катушки зажигания и на каждую свечу цилиндров.

2. В автомобилях семейства «Самара» установлены высоковольтные провода, с распределённым сопротивлением в 2550±270 Ом/м.

3. Ни в коем случае не пробуйте заводить автомобиль, с разорванной высоковольтной цепью напряжения, то есть проще говоря: Двигатель у автомобиля не нужно заводить при снятых проводах высокого напряжения, а так же при снятой крышки распределителя зажигания. Такие действия могут привести к выходу из строя элементов системы зажигания, а так же к пробою изоляции, поэтому будьте осторожны.

4. А так же не рекомендуется браться руками, как либо прикасаться к проводам высокого напряжения, когда двигатель у автомобиля будет находится в рабочем состоянии, потому что это может привести к электротравме.

Примечание! При проверки высоковольтных проводов на наличие искры, рекомендуется отсоединять провода на заглушенном двигателе, а в случае заведения двигателя провода должны быть закреплены на расстоянии 5-10 мм, от массы автомобиля, а так же эти провода не должны находится у вас в руках, даже в том случае если их вы удерживаете при помощи инструмента!

Провода низкого напряжения:

1. Каждый человек с такими проводами встречался в своей жизни, они чаще всего бывают небольшой толщины, и имеют очень гибкую форму, в отличие от проводов высокого напряжения.

2. А так же чаще всего провода низкого напряжения имею комбинированную расцветку, то есть они бывают как красные, так и синие, и имеют множество других цветов.

3. Яркий пример куда подсоединяются провода низкого напряжения, служит всё та же самая катушка зажигания, потому что если на неё внимательно посмотреть, то на боковой её части можно будет увидеть два провода один из которого «красного», а другой «синего» цвета. (см. фото выше)

Как заменить модуль зажигания на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) Снимается модуль не тяжело, но вот с его проверкой будут проблемы, потому что для этого во-первых специальное оборудование нужно, хотя и при помощи обычного мульти-метра можно проверить модуль на работоспособность (О том как модуль можно проверить мы опишем в этой же статье), но для начала его нужно снять, для этого сперва отсоедините колодку проводов от модуля (см. фото 1) которая крепиться к нему за счёт фиксатора, поэтому фиксатор на колодке ещё отогнуть не забудьте, иначе можно отломать её, как только колодка будет отсоединена берите в руки гаечный ключ и с его помощью отверните полностью верхний болт (см. фото 2) крепления модуля, затем боковую гайку выворачивайте (см. фото 3, указана красной стрелкой она) болта и чтобы болт не потерять, можете вынуть его так же, ну и в завершение переберитесь по ниже (Под автомобиль если можете) и там разыщите последний болт крепления модуля в нижней части (см фото 4, болт указан стрелкой), данный болт немножко ослабьте и после чего полностью снимите модуль зажигания с автомобиля, при этом отсоедините от него все четыре провода которые к нему подсоединены, а иначе они не дадут вам снять модуль с автомобиля.

Примечание! Вообще при работе с модулем рекомендуется обесточивать бортовую систему (Сеть обесточивается по средством скидывания клеммы минус с АКБ, о том как скинуть клемму если вы не знаете, читайте в статье: «Замена аккумулятора », в пункте первом той статьи всё написано), мало ли что может случиться, поэтому безопасность при выше всего, но прежде чем обесточивать систему проверьте колодку проводов которая подсоединяется к модулю и после этого можете её обесточить, для проверки отсоедините её и поверните ключ зажигания до такого момента когда все приборы в автомобиле загорятся, как только загорелись они берите в руки мульти-метр и включайте на нём режим вольтметра и замеряйте напряжение на колодке, для этого подсоедините два провода идущих от мульти-метра, один из проводов подсоединяйте к выводу который промаркирован (см. на колодку проводов, на ней есть эти маркировки) буквой С, а другой который промаркирован буквой D и прибор должен показать напряжение в 12 В, если показывает меньше или же вообще ничего не показывает, то либо разрядилась аккумуляторная батарея или же неисправна проводка, а вот чтобы проверить сам модуль зажигания это уже лучше делать либо с помощью специального прибора, либо поменять его на заведомо исправный модуль взяв у соседа на пример (Если у него такой же автомобиль), либо с помощью того же самого мульти-метра можно попробовать (Но даже мульти-метр может показать не верные результаты, поэтому на этот способ особо не полагайтесь), о том как это сделать читайте в статье: «Замена модуля и катушки на ВАЗ », а именно в той статье пункт «Примечание!» прочтите!

2) Теперь когда модуль снят разъедините его с кронштейном, чтобы разъединить воротком и накидной головкой подходящего размера воспользуйтесь, всего модуль к кронштейну крепиться на трёх гайках (см. фото 1), все гайки эти отверните и после чего можете разъединить модуль с кронштейном (см. фото 2).

Установка: 1. Устанавливается модуль новый на своё место в обратном порядке снятию, но только при установке сперва новый модуль совместите с кронштейном завернув для этого три гайки которые модуль к кронштейну крепят и ещё кой что, когда модуль поставите на своё место высоковольтные провода которые вы от старого отсоединяли к новому нужно подсоединять в определённом порядке, то есть на каждом проводе написана цифра от 1 до 4 (см. маленькое фото ниже), на самом модуле эти цифры тоже есть (Красными стрелками указаны, но к сожалению цифры 2 не видно, потому что её маленькая фотография закрывает), кроме этого с этими цифрами на модуле есть выводы (Указаны синими стрелками) на эти выводы и должны одеваться высоковольтные провода, так вот подсоедините все провода к этим выводам чтобы цифры совпали (То есть первый провод, к выводу один, второй провод к выводу два и т.д.), при несовпадении автомобиль будет работать не правильно и возможно даже не заведётся.

Высоковольтные провода

Не редко основная сложность при ремонте карбюраторного ВАЗ 2109 заключается в обратном подключении высоковольтных проводов, которые ранее были отключены от крышки трамблера. Он же распределитель зажигания.

Сложность заключается в том, что порядок подключения многие забывают или попросту не знают. Но на практике вернуть высоковольтные провода намного проще, чем разобраться в модуле зажигания, применяемом на инжекторном ВАЗ 2109.

Следуя нескольким простым правилам, вы легко вернете провода на свои законные места.

1. Крышка распределителя зажигания устанавливается на свое место, то есть на трамблер, только в единственном положении. Потому тут вы даже при желании перепутать ничего не сможете. Иначе крышка попросту не сядет.
2. На крышке находится установочная метка, которая сигнализирует о расположении гнезда провода от первого цилиндра.
3. Провода нужно подключать в следующей последовательности — 1, 3, 4, 2. Двигайтесь при этом против часовой стрелки, если смотрите на крышку трамблера со стороны расширительного бака.

Если на каким-то причинам на крышке трамблера карбюраторного ВАЗ 2109 установочные метки отсутствуют, просто придерживайтесь принципа подключения, указанного на изображении.

Типы катушек зажигания

Отличие такой катушки зажигания ВАЗ 2109, купить которую можно в любом специализированном фирменном магазине автомобильных запчастей, состоит в том, что она оснащена особенным клапаном предохранения от превышения значения давления масла в системе. Это аварийное устройство необходимо для сохранения двигателя в функциональном состоянии.

Однако, если так случилось, что клапан выполнил свою функцию, то требуется замена катушек зажигания. Если бы предохранительное устройство отсутствовало в схеме прибора, то катушка зажигания была бы разорвана на части под большим давлением, что создало бы большие проблемы собственнику транспортного средства.

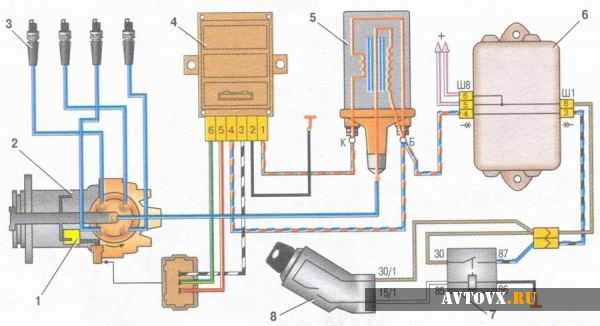

Принципиальную схему катушки ВАЗ 2109 бесконтактного типа можно посмотреть ниже

В последних модификациях «девятки», где установлен двигатель с непосредственным вспрыском топлива, применяется объединенный модуль системы зажигания. В этой модульной системе катушка зажигания инжектор и коммутаторное устройство соединены в единый блок для образования и трансляции искры в цилиндры силовой установки автомобиля. На нашем сайте представлена схема катушки зажигания, которую можно также посмотреть

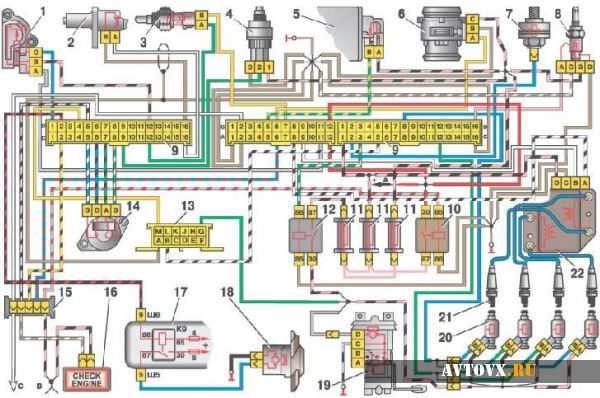

Здесь также показано, как осуществляется в ВАЗ 2109 подключение катушки зажигания к различным электронным приборам объединенной системы искрообразования.

Настройка СЗ

Если у вас ВАЗ 2109 карбюратор, вам время от времени придется настраивать систему зажигания. Процедура эта не самая простая, она требует выполнения четких указаний. Порядок работы следующий:

1. Берем руководство по своей «девятке» в руки, выставляем зазоры контактов в соответствии с рекомендованными значениями. Обычно это 0,45 мм.
2. Угол опережения зажигания выставляется при помощи специального оборудования, этот момент упускаем.
3. Подключаем высоковольтные провода, начинаем регулировку момента посередине хода.
4. Устанавливаем свечу в первый цилиндр, включаем зажигание.
5. Крутим шкив против часовой стрелки на 45°.
6. Подключаем массу на свечу, поворачиваем шкив постепенно уже по направлению часовой стрелки до момента появления искры между электродами.
7. Смотрим на метки крышки и шкива. Они должны быть на одном уровне.
8. Чтобы метки совпадали, поворачиваем трамблер в нужную сторону.
9. Если отметки не будут совпадать, зажигание будет либо опаздывать, либо включаться преждевременно, что недопустимо.
10. Вращаем шкив и трамблер, пока не получим необходимый результат, после чего трамблер понадобится затянуть, а потом повернуть коленчатый вал на два оборота.
11. Проверьте результат: если все работает нормально, заканчиваем регулировку.
12. Нужно прогреть мотор, затем проехаться на скорости 40-50 км/ч, перейти на четвертую передачу и резко газануть. Если есть стук — зажигание сработало преждевременно, регулируем по новой.

В СТО мастера также могут провести настройку, поэтому если у вас не выходит ее выполнить самостоятельно, обратитесь туда.

Датчик-распределитель зажигания

Распределитель зажигания ВАЗ 2109 имеет двойное назначение:

1. Перенаправление искрообразования по цилиндрам двигателя;
2. Определять правильный момент искрообразования в зависимости от нагрузки на двигатель и частоты вращения колен вала.

Перенаправление искрообразования по цилиндрам происходит благодаря ротору и самой крышки распределителя.

На крышке закреплены наружный и центральный контакты, между которыми расположен резистор имеющий сопротивление в 5-6 кОм.

Напряжение поступает от катушки зажигания к ротору через центральный контакт с помощью специального угольного электрода.

Во время вращения ротора импульсы тока с определенной частотой поступают через наружный контакт на боковые электроды, которые расположены в крышке распределителя зажигания.

От боковых электродов импульсное напряжение поступает по проводам высокого напряжения непосредственно на свечи зажигания.

Стоит обратить внимание, что угольный электрод должен свободно перемещаться в крышке. Если он заклинивает, то в скором времени сгорает

Поэтому необходимо следить за износом контактного уголька и не допускать, чтобы он достигал более 0,5 мм.

Для системы зажигания ВАЗ -2109 используются специальные провода высокого напряжения синего цвета, которые характеризуются большим пробивным напряжением в 30 кВ.

Многие слышали о таких понятиях как ранее и позднее зажигание.

Ранее зажигание происходит тогда, когда угол опережения зажигания (УОЗ) больше нормативного и искрообразование происходит на много раньше, чем поршень подошел к верхней мертвой точке.

Позднее зажигание характеризуется тем, что появление искры происходит позже, тогда, когда поршень или достиг ВМТ или уже ее прошел. Т.е. УОЗ на много меньше нормативного.

В зависимости от частоты вращения колен вала и нагрузок на двигатель угол опережения зажигания должен быть разным и регулироваться буквально на «ходу».

Для этого предусмотрен центробежный регулятор.

Наибольший показатель угла опережения зажигания варьирует от 30 до 40 градусов в соответствии с углом поворота коленвала двигателя.

Если Вы хоть немного помните школьную программу физики, то должны знать такое понятие, как центробежные силы. Это физическое явление и заложено в основу принципа функционирования центробежного регулятора.

При вращении, под воздействием центробежных сил, грузики, которые установлены в регуляторе, удаляются друг от друга, и проворачивают дальше ротор по ходу вращения основного валика.

Пружины, показанные на рисунке, специально имеют разную жесткость, тем самым добивается выставления нужных углов опережения зажигания при определенной частоте работы двигателя.
