Замена катушки зажигания

Устройство электронного зажигания ВАЗ 2106

Бесконтактная система (сокращённо — БСЗ) «Жигулей» включает шесть устройств и деталей:

основной распределитель импульсов зажигания — трамблёр;
катушка, вырабатывающая высокое напряжение для искры;
коммутатор;
соединительный шлейф проводов с разъёмами;
кабели высокого напряжения с усиленной изоляцией;
свечи зажигания.

Вторичная обмотка катушки работает как источник высоковольтных импульсов, направляемых к свечам зажигания

Катушка, работающая в составе бесконтактной схемы, отличается по числу витков первичной и вторичной обмотки. Проще говоря, она мощнее старой версии, поскольку рассчитана на создание импульсов 22—24 тыс. вольт. Предшественница выдавала на электроды свечей максимум 18 кВ.

Пытаясь сэкономить на установке электронного зажигания, один мой товарищ заменил трамблёр, но подключил коммутатор к старой катушке «шестёрки». Эксперимент завершился неудачей — перегорели обмотки. В результате все равно пришлось купить катушку нового типа.

Шлейф с разъёмами служит для надёжного соединения клемм распределителя зажигания и коммутатора. Устройство этих двух элементов стоит рассмотреть отдельно.

Для аккуратного соединения элементов БСЗ используется готовый жгут проводов с колодками

Бесконтактный трамблёр

Внутри корпуса распределителя располагаются следующие детали:

вал с площадкой и бегунком на конце;
опорная пластина, поворачивающаяся на подшипнике;
магнитный датчик Холла;
на валу закреплён металлический экран с просветами, вращающийся внутри зазора датчика.

На бесконтактном трамблёре сохранился вакуум-корректор, соединенный трубкой разрежения с карбюратором

Снаружи на боковой стенке установлен вакуумный блок опережения зажигания, связанный с опорной площадкой посредством тяги. Сверху на защёлках закреплена крышка, куда подсоединяются кабели от свечей.

Основное отличие данного трамблёра — отсутствие механической контактной группы. Роль прерывателя здесь играет электромагнитный датчик Холла, реагирующий на прохождение сквозь зазор металлического экрана.

Когда пластина перекрывает магнитное поле между двумя элементами, прибор бездействует, но как только в щели открывается просвет, датчик генерирует постоянный ток. Как распределитель работает в составе электронного зажигания, читайте ниже.

Датчик Холла состоит из двух элементов, между которыми крутится железный экран с прорезями

Управляющий коммутатор

Элемент представляет собой плату управления, защищённую пластиковой крышкой и прикреплённую к алюминиевому радиатору охлаждения. В последнем сделаны 2 отверстия для монтажа детали к кузову автомобиля. На ВАЗ 2106 коммутатор располагается внутри подкапотного пространства на правом лонжероне (по ходу движения машины), рядом с расширительным бачком охлаждающей жидкости.

Коммутатор ставится на левом лонжероне «шестёрки» неподалёку от расширительного бачка, ниже располагается катушка

Главные функциональные детали электронной схемы — мощный транзистор и контроллер. Первый решает 2 задачи: усиливает сигнал, поступающий от трамблёра, и управляет работой первичной обмотки катушки. Микросхема выполняет следующие функции:

отдаёт команды транзистору разрывать цепь катушки;
создаёт в цепи электромагнитного датчика опорное напряжение;
считает обороты двигателя;
защищает цепь от высоковольтных импульсов (свыше 24 В);
корректирует угол опережения зажигания.

Электронная схема коммутатора прикреплена к алюминиевому радиатору для охлаждения рабочего транзистора

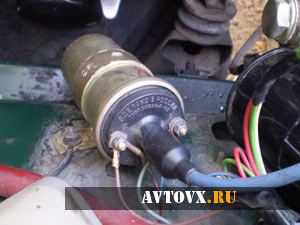

Как заменить катушку зажигания на ВАЗ 2107

Катушка в большинстве случаев неремонтопригодная, то есть починить ее практически невозможно, поэтому в случае неисправности катушки зажигания ее придется менять. Замена катушки на ВАЗ 2107 производится довольно просто, с этим заданием под силу справиться любому начинающему автовладельцу.

Для работы вам потребуются:

Торцевые головки на «8» и «10»;
Новая катушка зажигания.

Собственно сам процесс замены:

1. Первым делом снимаем «-» клемму с АКБ.

2. Далее вынимаем центральный ВВ-провод вывода катушки, для этого достаточно просто потянуть его вверх, приложив минимум усилий.

3. Головкой на «8» откручиваем гайки крепления клемм проводов, подключенных к контактам катушки.

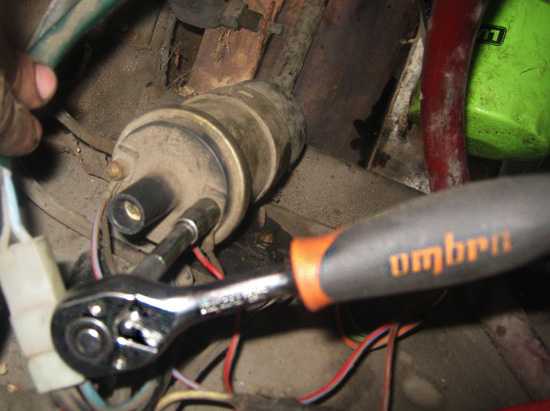

4. Далее снимаем саму катушку, для этого откручиваем две гайки крепления катушки.

5. Снимаем катушку зажигания и ставим на ее место новую.

Дальнейшая сборка производится в обратной последовательности.

Спасибо за внимание, до новых встреч на ВАЗ Ремонт своими руками

Регулировка зажигания

Если на автомобиле установлена классическая система зажигания, то перед тем как начать регулировку, желательно зачистить контакты трамблера надфилем. После зачистки проверяем состояние контактов — нужно убедиться, что контакты соприкасаются друг с другом всей плоскостью.

Контакты прерывателя ВАЗ 2106

Угол замкнутого состояния контактов

Если возникнет необходимость, контакты придется подрегулировать. Теперь поворачиваем коленвал до такого положения, при котором расстояние между контактами буде максимальным. Отворачиваем винт, которым фиксируется контактная группа на пластине подшипника,

теперь вводим щуп — его толщина должна быть примерно 0.4 мм между контактами,

после подбирается положение контактной группы, при котором щуп будет перемещаться с небольшим усилием, данное положение нужно зафиксировать.

Проверяем величину зазора двумя щупами, толстый щуп не сможет пройти в зазор между контактами, а тонкий будет перемещаться без всякого усилия. Для того, чтобы вращать коленвал, желательно использовать специальный ключ.
Зазорпридает необходимое значение УЗСКкритичен угол, а не зазорравен 55±3°

Самый простой вариант-это воспользоваться электронным тахометром, который имеет функцию измерения УЗСК. Чтобы воспользоваться данным прибором, нужно собрать трамблер и запустить двигатель. Тахометр нужно перевести в режим измерения УЗСК.

График соотношение угла к числу оборотов

В том случае, если УЗСК выйдет за пределы, рекомендуемые производителем, регулировку зазора придется повторить. Есть еще один способ, при этом вам понадобиться измерять угол. Первое, что мы делаем, это вытаскиваем из крышки трамблера центральный ВВ-провод и цепляем его к массе автомобиля, провод можно и не вытаскивать, но тогда будет риск возникновения пробоя в катушке к проводу, идущему от трамблера к катушке зажигания, понадобится подсоединить 12-ти вольтовую лампочку.

Лампочка будет загораться, если зажигание включено, а сами контакты трамблера разомкнуты, а при их замыкании гаснуть. Если на авто установлена тиристорная или транзисторная система, то лампочка при разомкнутых контактах гореть не будет, из-за того, что присутствует ограничитель тока. Тогда лампочку придется заменить вольтметром; в положении разомкнутых контактов он показывает 12 В, а на замкнутых — 0.

Прокручиваем коленвал по часовой стрелке, проворачивать его нужно до тех пор, пока контакты не замкнутся. Данное положение бегунка запоминаем, желательно отметить его трамблере. Коленвал нужно вращать до того, пока контакты не разомкнуться.

График кривой опережения зажигания ВАЗ 2106

Центробежный регулятор опережения зажигания ВАЗ 2106

Запоминаем это положение бегунка, после меряется угол между этими двумя положениями. Это делается так: по корпусу трамблера измеряем длину дуги окружности, после рассчитываем угол в градусах по формуле:

(360pd)/l в которой:

p=3.14 — число Пифагора;
d=70 мм — диаметр корпуса трамблера;
l, мм — измеренная длина дуги по корпусу трамблера между отметками.

Если УЗСК выставлен правильно, длина дуги составит 33±2 мм.

Теперь приступаем ко второму этапу. Он заключается в произведении регулировки угла опережения.

Регулировка угла опережения зажигания

Для движков автомобилей ВАЗ-2103, ВАЗ-2106 момент размыкания контактов распределителя-прерывателя, который соответствует искре 1-го цилиндра, опережает верхнюю мертвую точку поршня первого цилиндра на 0±1°. Ниже описано несколько способов регулировки.

Установка угла замкнутого состояния контактов прерывателя

Угол замкнутого состояния контактов прерывателя (УЗСК) — это, по сути, зазор между контактами прерывателя. Из-за постоянных нагрузок он со временем сбивается, что приводит к нарушению процесса искрообразования. Алгоритм регулировки УЗСК следующий:

Отсоединяем высоковольтные провода от крышки трамблёра.
Отстёгиваем две защёлки, фиксирующие крышку. Снимаем крышку.
Шлицевой отвёрткой откручиваем два винта крепления бегунка.
Снимаем бегунок.
Просим помощника ключом поворачивать за храповик коленчатый вал до того момента, когда кулачок прерывателя встанет в положение, при котором контакты максимально разойдутся.
Ели на контактах обнаружен нагар, удаляем его небольшим надфилем.
Набором плоских щупов измеряем расстояние между контактами — оно должно составлять 0,4±0,05 мм.
Если зазор не соответствует этому значению, шлицевой отвёрткой ослабляем два винта фиксации контактной стойки.
Сдвигая стойку отвёрткой, добиваемся нормальной величины зазора.
Затягиваем винты стойки контактов.

После настройки УЗСК всегда сбивается момент зажигания, поэтому его следует установить до начала сборки распределителя.

Бесконтактное зажигание ВАЗ 2106

Некоторые владельцы ВАЗ 2106 заменяют контактную систему зажигания на бесконтактную. Для этого приходится менять на новые почти все элементы системы, но в результате зажигание получается более простым и надёжным.

В бесконтактной системе зажигания отсутствует прерыватель, а его функцию выполняют датчик Холла, встроенный в распределитель, и электронный коммутатор. Из-за отсутствия контактов здесь ничего не сбивается, и не пригорает, а ресурс датчика и коммутатора довольно большой. Они могут выйти из строя только вследствие скачков напряжения и механических повреждений. Кроме отсутствия прерывателя, бесконтактный трамблёр ничем не отличается от контактного. Установка зазоров на нем не проводится, а выставление момента зажигания ничем не отличается.

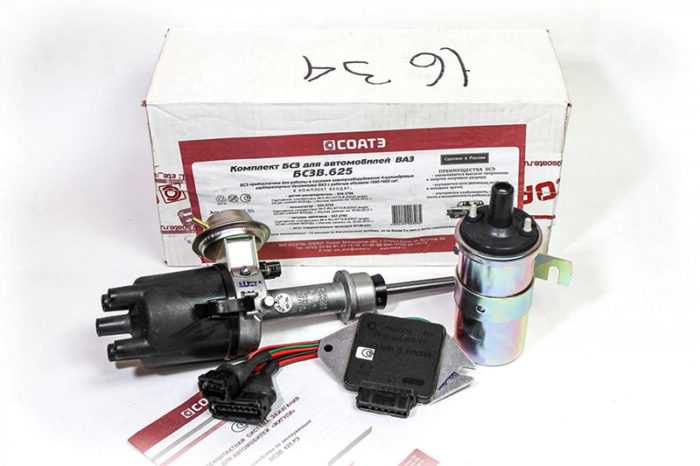

Комплект бесконтактного зажигания обойдётся примерно в 2500 рублей. В него входят:

распределитель с датчиком Холла;
катушка зажигания, конструкция которой отличается от конструкции катушки для контактного зажигания;
электронный коммутатор.

Все эти детали можно приобрести по отдельности. Кроме этого, потребуются новые свечи (с зазором 0,7–0,8 мм), хотя можно адаптировать и старые. Замена всех элементов контактной системы займёт не более часа. При этом основной проблемой является поиск посадочного места для коммутатора. Новые катушка и трамблёр легко устанавливаются вместо старых.

Бесконтактное зажигание с микропроцессорным коммутатором

Владельцы ВАЗ 2106, обладающие познаниями в области электроники, иногда устанавливают на свои машины бесконтактное зажигание с микропроцессорным коммутатором. Главное отличие такой системы от контактной и простой бесконтактной заключается в том, что никаких регулировок здесь проводить не нужно. Коммутатор сам регулирует угол опережения, ссылаясь на датчик детонации. Комплект такого зажигания включает:

микропроцессорный коммутатор;
бесконтактный распределитель;
катушку зажигания;
датчик детонации;
соединительные провода.

Установить и настроить такую систему довольно просто. Основной проблемой станет поиск оптимального места для монтажа датчика детонации. Согласно инструкции, идущей в комплекте с микропроцессорной системой, датчик необходимо устанавливать на одну из крайних шпилек крепления впускного коллектора, то есть на шпильку первого или четвёртого цилиндров. Выбор остаётся за автовладельцем. Предпочтительнее является шпилька первого цилиндра, так как до неё проще добраться. Для установки датчика не потребуется сверлить блок цилиндров. Нужно будет лишь выкрутить шпильку, заменить её болтом такого же диаметра и с такой же резьбой, насадить на него датчик и закрутить. Дальнейшая сборка производится согласно инструкции.

Стоимость комплекта микропроцессорного зажигания составляет порядка 3500 рублей.

Настроить, обслужить и отремонтировать систему зажигания ВАЗ 2106 довольно просто. Достаточно лишь знать особенности её устройства, обладать минимальным набором слесарных инструментов и тщательно выполнять рекомендации специалистов.

Схема и устройство катушки зажигания ВАЗ 2106

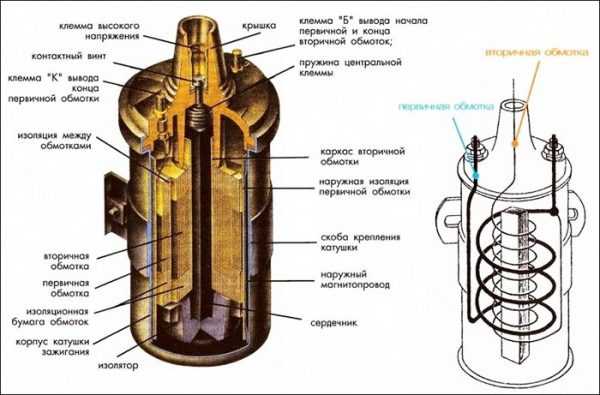

Схематическое устройство катушки зажигания можно посмотреть ниже.

Такая сборочная схема достаточно давно практикуется при комплектации систем зажигания автомобилей многих типов. По своей конструкции данная катушка зажигания сходна с устройством трансформатора высокого напряжения импульсного принципа действия. На сердечник, предназначенный для повышения напряженности электрического потенциала, помещена проволочная обмотка тонкого сечения вторичного типа, в которой содержится до 30 000 витков. Такая схема катушки зажигания ВАЗ 2106 предполагает размещение обмотки первичного типа из провода толстого сечения в качестве слоя верхнего покрытия.

Обмотки изделия имеют один общий контакт, в то время, как другой контакт обмотки первичного типа соединен с аккумуляторным элементом, а другой контакт «вторички» скреплен с трамблером. Общий контакт обмоток подсоединен к коммутационному элементу. Все компоненты катушки зажигания, цена которой отличается по типам изделий, защищены корпусом из металла.

Принцип действия катушки зажигания ВАЗ 2106 следующий: обмотка первичного типа в рабочей кондиции пропускает через себя ток постоянного назначения. При необходимости формирования искры электрическая цепь работает на разрыв при помощи коммутационной аппаратуры, а при контактном зажигании – через прерыватель-распределитель.

Из-за этого в обмотке катушки зажигания вторичного типа появляется напряжение высоких значений, приходящее на свечу требуемого цилиндра. Далее, на электроде этой свечи формируется искра, воспламеняющая топливно-воздушную смесь. Если учитывать, что бобина (другое, народное название катушки) является деталью, не подлежащей ремонту, то все неисправности катушки зажигания ВАЗ 2106 так или иначе связаны с устойчивым контактом изделия с электрической проводкой автомобиля.

Другие неисправности катушки зажигания приведут к замене бобины на обновленное изделие. Иногда встречаются случаи, когда греется катушка на автомобиле. Если нагревание происходит до невысоких температурных значений, то ничего страшного нет, ведь изделие постоянно находится под напряжением. Если же нагревание происходит до высоких значений температур, то это, скорее всего, замыкание между витками отмотки, вследствие чего бобина требует замены.

Регулировка: как выставить

Рекомендуется для регулировки бесконтактного зажигания использовать специальный инструмент – стробоскоп. Но если его нет, можно применить следующий способ.

Выставляем бегунок трамблёра: выворачиваем первую свечу зажигания, затыкаем пальцем отверстие и крутим шкив коленвала. Если на палец начнёт давить воздух, значит, вы попали на такт сжатия. В этот момент ставьте распределитель так, чтоб бегунок смотрел на первый цилиндр.
Ловите момент зажигания. Для этого к свече зажигания подведите центральный провод с катушки и замкните на массу. Трамблёр поворачивайте против движения бегунка, пока искра на свече не проскочит. Эта точка должна находиться в зоне взаимодействия бегунка с первым цилиндром.
Выставляете момент зажигания окончательно: на прогретой машине на второй передаче дайте резко газ в пол. Когда детонация прослушивается – выставляете позже, если нет, то раньше.

Видео по настройке

Бесконтактное зажигание использует два важных устройства – коммутатор и датчик Холла. Трамблёр и датчик должны быть совместимы между собой. Новая катушка зажигания должна быть маслонаполненного типа. Провода для соединения системы лучше взять от «Нивы».

В свободное время много читаю, занимаюсь страйкболом (командная военно-спотривная игра) и любительской радиосвязью. Много профессиональных связей. Мои сильные стороны: коммуникабельность, выносливость, ответственность.

Проверка катушки зажигания на предмет неисправностей

Какие же неисправности катушки зажигания ВАЗ 2106 можно определить методом проверки? Если исключить такие дефекты, как неустойчивый контакт изделия с электропроводкой вследствие слабых креплений, то основной неисправностью катушки зажигания является слабая искра, которая не может «пробить» зазор больше, чем 5 мм. Рабочая катушка зажигания в исправном состоянии должна «пробить» зазор около 15 мм. В ином случае, «бобина» считается неисправной.

Обычная проверка катушки зажигания проводится на изделии, находящемся в электрической цепи транспортного средства. Основная цель проводимых мероприятий – замер показателей сопротивления катушки зажигания ВАЗовской «шохи», а именно – измерения величин резистентности всех обмоток и изоляционного сопротивления на массу.

Порядок работы:

Отсоединяем отрицательный провод от АКБ.
Снимаем элементы электропроводки от выходных контактов катушки.
Для проведения работ по ремонту необходимо обзавестись набором обычных слесарных инструментов, мегомметр или другой аналогичный прибор.
Проводим измерения сопротивления обмотки первичного типа, для этого контакты мегомметра подсоединяем к выводам низкого напряжения, которые следует почистить от загрязнений. Для изделий с номером 3122.3705 по номенклатуре сопротивление катушки зажигания должно составлять 0,43±0,04 Ом. Для изделий с номером 8352.12 по номенклатуре сопротивление катушки зажигания должно составлять 0,42±0,05 Ом.
Затем тестируем сопротивление обмотки вторичного типа, т.е. концевик мегомметра подключаем на выход «Б» изделия, а другой вывод подсоединяем на контакт высокого напряжения. Для изделий с номером 3122.3705 по номенклатуре сопротивление катушки зажигания должно составлять 4,08±0,40 Ом. Для изделий с номером 8352.12 по номенклатуре сопротивление катушки зажигания должно составлять 5,00±1,00 Ом.
И на финишной стадии необходимо протестировать изоляционное сопротивление на массу, т.е. первый выход мегомметра подсоединяем к корпусной части изделия, а второй по очереди к трем выводным контактам – 2 каналам низкого напряжения и 1 каналу высокого напряжения. Все измерения мегомметра должны быть не ниже 50 Мегаом. При иных показателях замеров требуется провести замену изделия.

Что касается катушки зажигания ВАЗ 2106 инжектор, то в моторах такого типа не применяется прерыватель-распределитель. Здесь используются 2 катушки зажигания, которые размещаются на крышке ГБЦ. Напряжение сети тестирует специальный контроллер. Применяются катушка зажигания с номерами по номенклатуре 3012.3705 или 406.3705.

Чаще всего эти изделия становятся неисправными по причинам перегрева или замыкания между витками обмоток, из-за эксплуатации силовой установки с чрезмерными в сторону увеличения зазорами свечей для искры или отсутствия контактов в сочленениях проводов высокого напряжения.

Проверка катушек без демонтажа проводится 2 способами. Для их проведения понадобятся мегомметр и набор ключей:

Первый способ. Снимаем наконечник с рабочей свечи, устанавливаем в него в него другую свечу, подводим к корпусу блока и осуществляем пуск при помощи стартера. Если искра есть, то изделие исправно.
Второй способ. Проверка осуществляется специальным прибором для диагностики наличия свечи. Отсоединяем от изделия высоковольтные провода высокого напряжения и подсоединяем прибор для диагностики. Проворачиваем коленвал агрегата с помощью стартера, при этом в устройстве разряда электроприбора должна показаться искра.

Проверка изделия путем измерения зазора провода высокого напряжения к «массе» не проводится, т.к. контроллер может стать неисправным.

Монтаж БСЗ на ВАЗ 2106

Выбирая комплект бесконтактного зажигания, обратите внимание на объем двигателя вашей «шестёрки». Вал трамблёра под мотор 1,3 литра должен быть на 7 мм короче, чем для более мощных силовых агрегатов 1,5 и 1,6 л

Чтобы установить БСЗ на автомобиль ВАЗ 2106, следует подготовить такой набор инструментов:

ключи рожковые либо накидные размерами 7—13 мм;
отвёртки с плоским и крестообразным шлицем;
плоскогубцы;
дрель со сверлом 4 мм (для крепления электронного блока в лонжероне придётся сделать 2 отверстия под саморезы).

Чтобы просверлить 2 отверстия под коммутатор, можно вместо электрической использовать ручную дрель

Очень рекомендую приобрести накидной ключ 38 мм с длинной рукояткой для откручивания храповика. Стоит недорого, в пределах 150 руб., пригодится во многих ситуациях. С помощью данного ключа легко поворачивать коленчатый вал и выставлять метки шкива для настройки зажигания и ГРМ.

Накидным ключом 38 мм очень удобно поворачивать коленвал за гайку храповика

Первым делом нужно демонтировать старую систему — главный распределитель и катушку:

Вытащите из гнёзд крышки трамблёра высоковольтные провода и отсоедините её от корпуса, разблокировав защёлки.
Поворачивая коленвал, выставьте бегунок под углом примерно 90° к мотору и поставьте напротив метку на клапанной крышке. Открутите гайку 13 мм крепления распределителя к блоку.
Раскрутите зажимы старой катушки и отсоедините провода. Распиновку желательно запомнить или зарисовать.
Ослабьте и выверните гайки крепления хомута, снимите катушку и трамблёр с автомобиля.

Извлекая распределитель зажигания, сохраните прокладку в виде шайбы, установленную между площадкой детали и блоком цилиндров. Она может пригодиться для бесконтактного трамблёра.

Перед монтажом БСЗ стоит проверить состояние кабелей высокого напряжения и свечей. Если сомневаетесь в работоспособности указанных деталей, лучше сразу их поменяйте. Исправные свечи необходимо почистить и выставить зазор 0,8—0,9 мм.

Установку бесконтактного комплекта выполняйте по инструкции:

Снимите крышку распределителя БСЗ, при необходимости переставьте уплотнительную шайбу со старой запчасти. Поверните бегунок в нужное положение и вставьте вал трамблёра в гнездо, площадку слегка прижмите гайкой.
Наденьте крышку, зафиксировав защёлки. Подсоедините кабели свечей согласно нумерации (цифры указаны на крышке).
Прикрутите катушку бесконтактной системы к кузову ВАЗ 2106. Чтобы клеммы «Б» и «К» стояли в исходном положении, предварительно разверните корпус изделия внутри крепёжного хомута.
Наденьте на контакты провода от замка зажигания и тахометра согласно приведённой выше схеме.
Рядом на лонжероне установите контроллер, просверлив 2 отверстия. Для удобства снимите расширительную ёмкость.
Подключите жгут проводов к трамблёру, коммутатору и трансформатору. Жила синего цвета подводится к клемме «Б» катушки, коричневого — к контакту «К». Поставьте высоковольтный кабель между крышкой распределителя и центральным электродом трансформатора.

Если в процессе монтажа обошлось без досадных ошибок, автомобиль заведётся сразу. Зажигание можно подстроить «на слух», отпустив гайку трамблёра и медленно поворачивая корпус на холостых оборотах двигателя. Добейтесь наиболее стабильной работы мотора и затяните гайку. Монтаж окончен.

Компоненты системы зажигания автомобиля

Ранее на авто устанавливался трамблер марки Р-125Б. Этот узел монтировался на машине совместно с карбюратором маркировки 2103. Трамблер имел в своей конструкции специальный механический корректор, а вакуумный регулятор отсутствовал. На ВАЗ 2106 устанавливаются свечи, относящиеся к типу А17ДВ или же свечи, которые имеют аналогичные технические характеристики. В конструкции автомобильной системы применен замок типа ВК347, оснащенный противоугонным устройством.

На автомобиле используется катушка зажигания типа Б117-А, которая имеет разомкнутый магнитопровод и является маслонаполненной и герметизированной системой. Зажигание ВАЗ 2106 контактное, однако стоит отметить, что иногда встречается и бесконтактный вариант исполнения. Контактная система считается более простой в своем устройстве.

Контактное зажигание ВАЗ требует регулярного ухода и контроля состояния контактов. Такое зажигание принято считать классическим вариантом системы. Конструкция свечей зажигания ВАЗ 2106 является неразборной и имеет керамический изолятор. Трамблер предназначен для осуществления прерывания токов с низким напряжением в первичной обмотке и распределения высоковольтных импульсов по свечам.

Прерыватель трамблера состоит из кулачка, имеющего четыре выступа, и стойки, на которой расположены контакты, размыкаемые при вращении. На верхнем конце втулки кулачка припаивается опорная планка регулятора опережения с грузами. Сбоку к трамблеру крепится вакуумный регулятор. В конструкции распределителя предусмотрена установка помехоподавительного резистора.

Работа бесконтактной системы основана на использовании датчика распределения электрического импульса. Он функционирует на основе использования эффекта Холла. В состав датчика входят полупроводниковая пластина, специальная микросхема и магнит.

Преимущества бесконтактных систем

Для несведущего автолюбителя главным аргументом в пользу БСЗ является тот факт, что на данный момент ни один производитель не выпускает автомобилей с контактно-кулачковой системой искрообразования. Зарубежные бренды отказались от неё в далёких 80-х годах прошлого столетия, а в Российской Федерации механическое зажигание продержалось вплоть до 90-х. Причины отказа вполне понятны:

на контактах постоянно проскакивала искра, отчего они подгорали и требовали частой зачистки;
контактная группа изнашивалась достаточно быстро, в среднем её хватало на 15—20 тыс. км пробега, после чего элемент приходилось менять;
давал о себе знать износ подшипника, на котором размещались контакты, что вызывало нестабильную работу силового агрегата;
растягивались пружины грузиков — балансиров.

Бесконтактное зажигание дает мощную искру, отчего топливо сгорает лучше

Все перечисленные неисправности проявлялись поочерёдно, не давая покоя хозяину «классики» Жигулей. Из-за несовершенной конструкции мощность искры на свечах постоянно снижалась, работа двигателя ухудшалась, а расход топлива увеличивался. Новые системы БСЗ лишены подобных недостатков, они отличаются долговечностью и стабильным искрообразованием. Повысилась и мощность искры, поскольку напряжение выходного импульса возросло от 16—18 кВ до 24 кВ, что способствует лучшему воспламенению топлива.

Процесс замены и настройка

Обязательно приготовьте следующий набор инструментов для монтажа:

Пассатижи
Два вида отверток
Дрель и сверло, диаметр которого совпадает с диаметром саморезов для фиксации коммутатора
Ключи на 8 и на 10
Рожковый ключ на 13 миллиметров.

Кстати, гораздо удобнее будет вращать коленчатый вал с помощью вот такого ключа с длинной ручкой:

Сначала производим разборку:

Снимаем с аккумулятора клемму «на минус»
Отсоединяем все высоковольтные провода со свечей и с крышки трамблера
Выкручиваем свечи
В свечном отверстии первого цилиндра отверткой проворачиваем коленвал до положения поршня в верхней мертвой точке. Метка на вале должна встать напротив длинной метки.

Что делать тем, кто не смог найти специальный ключ для прокрутки вала? Из положения можно выйти, вывесив заднее колесо автомобиля. Вращайте это колесо, и коленчатый вал также будет крутиться.

Теперь демонтируем старую систему:

Снимаем провод высокого напряжения с катушки и крышку распределителя

Обратите внимание, в каком положении находится бегунок. Чтобы лучше запомнить, лучше сделать отметку с помощью мела.

Снимаем с трамблера провода и вакуумную трубку

Отворачиваем гайки крепления и вынимаем распределитель.

Снимаем провода с контактов катушки, отмечая при этом где должны подключаться жилы реле замка и тахометра.

Вынимаем катушку.

Постарайтесь сохранить прокладку, которая находится в посадочном месте распределителя на блоке.

Процесс установки электронного зажигания на Ваз 2106:

Поставьте прокладку на новый трамблер. Уберите крышку. Бегунок разверните в то направление, которое отметили с помощью мела. Поместите распределитель на место и закрепите его с помощью гайки. Не закручивайте ее до упора пока что.
Зафиксируйте на место свечи с правильно выставленным зазором. Установите крышку трамблера, подсоедините провода высокого напряжения в соответствии с номерами цилиндров.
Установите катушку зажигания. Если на ней неправильно установлены контакты, ослабив крепление разверните корпус на пол оборота.
Поставьте на место коммутатор. Придется повозиться с дрелью. Нужно снять бак омывателя, проделать два отверстия в лонжероне для крепления коммутатора. Некоторые модели, кстати, уже имеют проделанные отверстия. Так что перед тем, как начать сверлить, просмотрите внимательно левую сторону лонжерона. Электронный элемент ставьте не ниже бачка, чтобы случайно не намочить жидкостью в случае протекания.
Присоедините все провода на свои места. Для этого нужно воспользоваться схемой, которая помещена в упаковку комплекта электронного зажигания.
Соедините вакуумной трубкой штуцер распределителя с карбюратором.

Запуск двигателя и настройка зажигания

Если в процессе замены элементов вы не сдвинули метки, а проводку подключили правильно, то «шестёрка» заведётся сразу же. Дайте ей прогреться минуту-другую, манипулируя педалью акселератора, после чего переходите к настройке зажигания. Её выполняют двумя способами:

наиболее распространённая методика – «на слух»;
с помощью специального прибора — стробоскопа.

Угол опережения зажигания регулируется поворотом корпуса распределителя

Регулировка зажигания «на слух» производится так:

При работающем двигателе ослабьте гайку крепления трамблёра.
Потихоньку поворачивайте его за и против часовой стрелки, добиваясь наиболее стабильной работы силового агрегата. Угол поворота не должен превышать 15°.
Уловив положение чёткой работы двигателя, окончательно затяните гайку распределителя.

С помощью стробоскопа угол опережения зажигания устанавливается не в пример точнее. Если вам удалось раздобыть этот прибор или взять где-то на время, то подключите его к клеммам аккумулятора и высоковольтному проводу первого цилиндра. Запустите мотор и аккуратно поднесите мигающую лампу к меткам на блоке. Стробоскоп поможет увидеть положение риски, выбитой на шкиве, при работающем двигателе. Теперь вы можете ослабить гайку трамблёра и поворотом корпуса добиться совмещения этой риски с последней, самой короткой меткой.

Так выглядит стробоскоп для регулировки угла опережения

После регулировки прогрейте машину до рабочей температуры и попробуйте проехать на ней в разных режимах. Если при резком нажатии на педаль газа слышен стук поршневых пальцев, то вы имеете дело с детонацией, вызванной слишком ранним зажиганием. Ослабьте крепление трамблёра и поверните его по часовой стрелке на 1—2°, не более. Стук должен исчезнуть.

Диагностика трамблера

Для проверки требуется снять крышку и осмотреть ее. Все контакты и контактный уголек должны быть без повреждений и трещин. После осмотра крышки требуется проверить бегунок распределителя. Иногда на этом элементе в результате износа появляются трещины, что приводит к возникновению пробоев на массу.

Проверяя зажигание ВАЗ 2106, нельзя забывать о свечах. Дело в том, что от того, какой зазор между электродами свечи, зависит нормальная работа системы. Зазор свечей должен быть 0,4-0,8 мм. Увеличенный люфт ведет к нагреву катушки и, как следствие, возможному пробою ее обмоток.

Преимуществом по сравнению с остальными элементами системы, которым обладает реле зажигания ВАЗ, является легкость его замены в случае выхода из строя. При ремонте машины лучше иметь под рукой специальное пособие. Как правило, подобное издание, помимо текстового пояснения, содержит фотографии узлов автомобиля, что облегчает проведение ремонта.

Источники

http://remontauto-vaz.ru/page/ustanovka-beskontaktnogo-zazhiganija-na-vaz
http://expertvaz.ru/2106/katushka-zazhiganiya.html

Выбор комплекта электронного зажигания

Поскольку «шестёрки» комплектовались тремя разновидностями двигателей (объёмом 1,3, 1,5 и 1,6 л.), то и комплекты БСЗ для них отличаются по конструкции трамблёра. В моторе 1,3 л. (модель ВАЗ 21063) стоит распределитель с укороченным валом, а в двигателях 1,5 и 1,6 л. (ВАЗ 21061 и 2106 соответственно) этот вал одинаково длинный. Состав комплекта электронного зажигания такой:

трамблёр с каталожным номером 38.3706–01 для силового агрегата объёмом 1,3 л. либо 38.37061 — для двигателей 1,5 и 1,6 л.;
катушка высокого напряжения с маркировкой 27.3705;
электронный блок управления, маркировка — 36.3734 или 3620.3734;
провода соединительные.

Набор для установки бесконтактного зажигания

Из производителей, продающих свои комплекты зажигания на территории Российской Федерации, наибольшую популярность среди автомобилистов снискали запчасти от фирмы СОАТЭ из г. Старый Оскол. Стоит отметить, что новые свечи марки А-17ДВР, устанавливающиеся на классические ВАЗы с электроникой, в комплект поставки не входят, их придётся приобрести отдельно. Чтобы ощутить результаты замены в полной мере, также рекомендуется поставить новые высоковольтные провода, если вы не меняли их в недавнем прошлом.
