Карданная передача

Замена муфты карданного вала ВАЗ 2107

Замена муфты осуществляется на эстакаде, подъёмнике или из смотровой ямы. Из инструментов потребуются:

два гаечных ключа на 13;
два гаечных ключа на 19;
головка или ключ на 27;
набор головок;
пассатижи;
зубило;
молоток;
шлицевая отвёртка;
шило;
стальной бородок;
круглогубцы с тонкими загнутыми концами;
тиски с верстаком;
специальный съёмник для подшипников (желательно);
пластичная смазка типа «Шрус».

Для замены муфты необходимо выполнить следующие действия:

Под машиной найти уравнитель троса стояночного тормоза. Пассатижами снять пружину переднего троса.
Ослабить натяжение троса, открутив двумя ключами на 13 регулировочную и фиксирующую гайки.
Снять уравнитель и отвести трос в сторону.
Молотком и зубилом сделать метки около редуктора моста на месте стыковки кардана и фланца шестерни основной передачи. Так как карданный вал отцентрирован, нарушать положение его элементов относительно друг друга при сборке крайне нежелательно. Поэтому перед демонтажными работами следует нанести соответствующие метки для того, чтобы при последующей установке кардана все детали встали строго в исходное положение.
Поддерживая задний карданный вал рукой, ключом на 13 открутить четыре гайки соединения фланцев.
Разъединить фланцы.
Молотком и зубилом нанести метки на центрирующем фланце и передней части кардана.
Тонкой шлицевой отвёрткой или шилом отогнуть четыре фиксирующих усика на уплотнительной обойме, расположенной около муфты.
Сдвинуть обойму с уплотнителем в обратную от муфты сторону .
Ключом на 13 открутить гайки крепления кронштейна безопасности.
Ключом на 13 отвернуть гайки поперечины, к которой крепится промежуточная опора с подвесным подшипником. Придерживая кардан, снять поперечину.
Сдвинуть кардан и вывести его конец со шлицами из эластичной муфты.
Снять карданный вал.
Ключом на 13 отвернуть две гайки крепления поперечины КПП. Задняя часть коробки при этом сдвинется вниз вместе с муфтой.
Двумя ключами на 19 открутить три гайки на болтах крепления эластичной муфты.
Прокручивая вал коробки переключения передач, с помощь молотка и бородка поочерёдно аккуратно выбить болты крепления муфты.
Стянуть корпус старой муфты хомутом, который идёт в комплекте с новой муфтой, и снять её вместе с центрирующим фланцем. Вместо хомута можно использовать широкий плотный скотч.
Ослабить хомут и отсоединить фланец.
Хомутом стянуть новую муфту и установить её на фланец.
Вставить во фланец вала КПП болты.
Установить муфту с фланцем на вал КПП.
Закрутить гайки на болтах крепления эластичной муфты.
Снять хомут с муфты.
Установить кардан в соответствии со сделанными ранее метками.
Подсоединить передний трос стояночного тормоза и произвести его регулировку.

Почем опоры для семерки

Расходная запчасть, причем не только шаровые опоры ВАЗ 2107 цена которых интересна нам прежде всего, но и многое другое железо на классику имеет страшную популярность. Это связано и с конструктивными особенностями, и с ресурсом самого железа. Мы привели сравнительную таблицу шаровых опор для классики ВАЗа и для модерна, то есть переднеприводных моделей. Как видим, берут больше классику, потому что ресурс у нее меньше, а продавать выгоднее именно ее, поскольку комплект опор на 2107 — это 4 штуки, а на макферсоновские переднеприводные модели — только две. Отсюда и цены, и очередь из производителей. Вот инфографика.

Как бы там ни было, рынок рынком, а ездить в конечном итоге нам. Поэтому посмотрим на шаровую опору ВАЗ 2107 не как на товар, а как на необходимую деталь передней подвески.

Замена крестовин кардана ВАЗ 2107

Неисправные крестовины восстановлению не подлежат. Теоретически карданный шарнир считается очень надёжной деталью с ресурсом более 500 тыс. км. В действительности же даже самая качественная крестовина требует замены через 50–70 тыс. км. Причиной этого являются плохие дороги, интенсивная эксплуатация автомобиля и т. п. Для замены КК ВАЗ 2107 потребуются следующие инструменты и материалы.

набор гаечных ключей;
молоток и прокладка из мягкого металла;
проставка чуть меньшего размера, чем диаметр проушин крестовины;
круглогубцы или плоскогубцы;
съёмник для подшипников;
острое зубило;
щётка по металлу;
солидол.

Демонтаж кардана ВАЗ 2107

Перед заменой КК необходимо демонтировать карданную передачу. Делается это следующим образом.

Если автомобиль эксплуатировался довольно долго, гайки крепления кардана заливаются составом WD-40 или керосином. После этого они легко откручиваются.
Острым зубилом или другим инструментом ставятся метки на фланцах кардана и моста. Это необходимо для обеспечения взаимной соосности при последующем монтаже кардана.
Гаечным или накидным ключом на 13 (желательно изогнутым, чтобы не повредить резьбу гаек) откручиваются гайки крепления кардана. Если болты начнут прокручиваться, следует зафиксировать их с помощью отвёртки.
Снимается крепление подвесного подшипника.
Кардан вытаскивается.

Снятие крестовины кардана ВАЗ 2107

Чашки и подшипники можно снять с зажатого в тисках карданного вала с помощью специального съёмника. Однако это приспособление не очень удобно и применяется крайне редко. Обычно используют стандартный набор инструментов. Демонтаж крестовины осуществляется в следующем порядке.

Круглогубцами или пассатижами с четырёх сторон крестовины снимаются стопорные кольца.
Из проушин выбиваются чашки с подшипниками. Обычно одна из чашек после снятия стопорных колец вылетает сама. Остальные три чашки выбиваются через проставку.

Перед установкой новых КК проушины, вилка и канавки для стопорных колец очищаются от грязи и ржавчины щёткой по металлу. Сама установка производится следующим образом.

С новых крестовин снимаются две любые стоящие напротив друг друга чашки.
Крестовина заводится в проушины конца кардана.
Чашки с подшипниками обильно смазываются солидолом или смазкой «G’ Energy» и устанавливаются на место.
С помощью молотка и мягкой металлической прокладки чашки вколачиваются до появления канавки для стопорного кольца.
Две другие чашки снимаются, вдеваются в проушины и собираются заново.
Подшипники вколачиваются до фиксации стопорных колец.
Вбиваются оставшиеся стопорные кольца.

Установка кардана

При установке кардана с новыми крестовинами на место необходимо:

смазать все соединения солидолом;
следить, чтобы на смазку не попал песок или грязь;
проверить состояние сальников крестовины и при необходимости заменить их;
устанавливать детали в соответствии со сделанными при демонтаже метками;
сначала вставить во фланец шлицевую часть, а затем закрутить болты кардана.

Видео: замена крестовины кардана ВАЗ 2107

Таким образом, для замены крестовины кардана потребуется лишь желание автовладельца сделать это самостоятельно и стандартный набор слесарных инструментов. Тщательное соблюдение инструкций специалистов позволит сделать работу качественно и избежать возможных ошибок.

Замена крестовины карданного вала ВАЗ 2107

Весь ремонт проводится своими руками достаточно просто, никаких подводных камней в процессе не будет выявлено. Во-первых, вам нужно подготовиться — приподнять заднюю часть автомобиля над землей. Причем, чем больше у вас живот, тем выше нужно поднимать. Во-вторых, вам потребуется некоторый инструмент:

Набор ключей (в частности, на «12», «13», «14»).
Отвертки.
Молоток.
Съемник стопорных колец.
Деревянные проставки.

Вот и все, теперь забираетесь под машину и выкручиваете все, что увидите. А именно:

Подвесной подшипник ключом на «13» от кузова ВАЗ 2107.
Четыре гайки с фланца, используя ключи на «12» и «13». Иногда нужен на «14», все зависит от того, какие запчасти использовались во время предыдущего ремонта.

Дальше кардан падает на землю, его нужно выбить из коробки передач. Для этого можно использовать молоток и деревянную проставку. В идеале — деревянную киянку или бронзовый молоток, чтобы не повредить карданный вал.

Затем вооружаетесь съемником колец и вытягиваете их по очереди. Что же делать дальше? Руководство по эксплуатации советует воспользоваться специальным съемником, а вот практика показывает, что достаточно нескольких резких ударов киянкой по краю карданного вала ВАЗ 2101-2107, чтобы стаканы сами вылетели. Перед установкой новой крестовины обязательно очистите посадочные места, чтобы не было пыли и грязи.

Сначала ставите ее на фланец, а потом на кардан — это наиболее оптимальная последовательность. И еще хотелось бы отметить: при замене крестовин карданного вала ВАЗ 2107 нет необходимости устанавливать стопорные кольца, которые идут в комплекте. Дело в том, что они могут быть на несколько микрон шире, а это приведет к разрушению механизма. Поэтому лучше оставить старые кольца.

Снятие карданного вала с автомобиля ваз 2107 производят в случае его повреждений, когда нарушена балансировка в результате которой появилась вибрация при движение, а так же для выполнения другого ремонта, например для разборки карданного шарнира или замены эластичной муфты.

Ремонтные работы по снятию карданной передачи необходимо выполнять на яме или эстакаде. Для выполнения работ потребуется стандартный набор инструментов. Последовательность ваших дейтсвий должна выглядеть следующим образом:

Загнав атвомобиль на яму, включите нейтральную передачу. Поддомкратьте заднее колесо, чтобы оно было в подвешенном состояние.

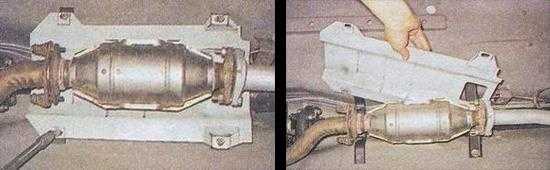

Если семерка инжекторная, то необходимо снять теплозащитный экран, расположенный над каталитическим нейтрализатором. Торцовым ключом на тринадцать, отверните четыре гайки его крепления к шпилькам кузова автомобиля и снимаем его потянув на себя и вверх.

Теперь можно приступать к снятию карданной передачи. Перед тем как снимать кардан, необходимо нанести метки, с помощью напильника, на корпус вилки карданного шарнира и фланец редуктора заднего моста. Если планируется заменять карданный вал на новый, то метки не нужны. Риски нам потребуются при установке его на место, чтобы не нарушить балансировку, так как карданный вал в процессе эксплуатации постепенно разбалансируется и если его установить в другое положение, относительно его родного места, то при движение на высоких скоростях может появится некотарая вибрация в нижней части кузова автомобиля.
Рожковым ключом на тринадцать отверните самоконтрящиеся гайки болтов крепления кардана к фланцу редуктора заднего моста. С помощью монтажки удерживаем кардан от проворачивания. Открутив болты, вытаскиваем их и подвешиваем заднюю часть кардана на проволку к любой штанге задней подвески. Гайки при установке необходимо заменить на новые.

В передней части кардана необходимо разогнуть четыре усика обоймы сальника и сдвинуть ее внутрь по валу.
Торцовым ключом на тринадцать откручиваем два болта крепления промежуточной опоры вала к кронштейну и выводим карданный вал из зацепления с эластичной муфтой и снимаем его с автомобиля, выдвигая в сторону заднего моста.

На этом ремонтные работы по снятию карданного вала ваз 2107 завершены. Установку произведите в порядке обратном снятию, совместив метки на шарнире и фланце редуктора. Смажьте все шлицевые соединения.

Источники

http://carnovato.ru/zamena-podvesnogo-podshipnika-kardannogo-vala-i-krestoviny-na-vaz-2101-2107-svoimi-rukami/
http://vaz-remzona.ru/zamena-krestoviny-kardannogo-vala-vaz-2107/
http://remont-vaz2106.ru/kardannyj-val-vaz-2107

Какие основные части имеет карданная передача автомобиля ВАЗ 2107?

Части, способные изменять угол и длину передачи – муфта (5), а также жесткие шарниры (9,7) и эластичный (3). Его называют муфтой. Роль муфты в том, что она уменьшает шумность соединения и выполняется угловая передача момента. Ремонт карданного вала требуется, если материал муфты потрескался и раскрошился. Проще говоря, нужна замена муфты.
Карданная муфта состоит из резиновых деталей (30) в количестве 6 штук, между ними есть прокладки из металла (31). Эти детали намертво соединены в неразъемный блок, поэтому в случае выхода из строя самое правильное решение – замена муфты.
Муфта помещается между фланцами (4,2). Они крепятся к ней болтами 35.
Промежуточная опора (6), которая служит для снижения вибраций и разного рода биений.
Передний вал ВАЗ 2107 (5) представляет собой трубу, на ней сваркой установлены шлицы. Спереди есть наконечник (40). На нем расположен один из фланцев муфты, а задний шлицевой конец расположен на подшипнике опоры (6). Сам подшипник хорошо изолирован уплотнителями от грязи. Ремонт карданного вала нужен, если шлицы стерлись.
Подушка из резины (12), в которой находится подшипник, хорошо гасит вибрацию. На ней передний вал может немного смещаться.
Промежуточная карданная опора крепится на кронштейн (15).
Важным является кронштейн безопасности (27), который не позволяет валу вывалиться в том случае, если разрушится муфта. Если этого кронштейна не было, то машины переворачивались бы на полной скорости, и такие случаи раньше бывали. В таком случае ремонт карданного вала невозможен, нужна замена.
Отличие заднего вала (8) от переднего «соседа» в том, что на концах у него есть вилка для шарнира.
Собственно шарнир является важным элементом передачи, он состоит из пары вилок (23), одной крестовины (22) и на отдельном рисунке выше, подшипников игольчатой конфигурации (20) – их 4 шт., колец (19) и сальников (21). Подшипники запрессовываются с достаточно большой силой около 800 кг в вилочные отверстия. Они неразборные, в случае неисправности нужна замена.
У крестовины существует нужный зазор, от 0,1 до 0,4 мм. Только в таких пределах крестовина правильно центрируется. Для правильной центровки есть кольца пяти размеров и пяти различных цветов. Ремонт карданного вала чаще всего состоит в коррекции этих зазоров, проводится замена колец.

Конструкция передней подвески Ваз 2107

Проверенная временем двухрычажная подвеска, появилась гораздо раньше, чем качающаяся свеча МакФерсона. Двухрычажка объективно лучше стоек с точки зрения геометрии и управляемости, устойчивости и выносливости. Но не зря мы начали с рынка. МакФерсон гораздо дешевле. В три раза он дешевле в производстве самой доходяжной двухрычажной подвески. Поэтому и ставят его спереди на очень недорогие автомобили. Сзади МакФерсон может стоять в Мерседесе, в Кадиллаке, в БМВ — это подвеска номер один для дорогих семерок. Но дело не в этом.

Конструктивно, двухрычажная подвеска значительно лучше держит машину в повороте, лучше управляется и стабильнее по курсовой устойчивости. Происходит это за счет большего количества точек крепления подвижной части подвески, если не вдаваться в подробности. И ВАЗ 2107 — прекрасный пример того, как крепкая и неприхотливая конструкция без особенных проблем протянула на конвейере почти 50 лет. Этой схемой пользуются и до сих пор, и пользоваться будут долго. Хотя слабое место в ней — шаровая опора.

Ремонт кардана ВАЗ 2107

Демонтировать кардан ВАЗ 2107 для ремонта или замены можно без эстакады или подъёмника. Для этого потребуется:

рожковый и торцевой ключи на 13;
плоская отвёртка;
головка на 13 с воротком или трещоткой;
молоток;
пассатижи.

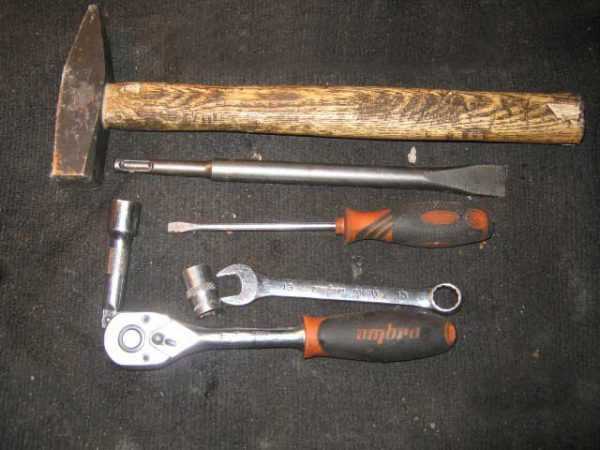

Для ремонта кардана потребуется стандартный набор инструментов

Демонтаж кардана

Для ремонта или замены эластичной муфты кардан потребуется снять с автомобиля. Его демонтаж осуществляется в следующем порядке:

Стояночным тормозом фиксируются задние колёса.
Откручиваются четыре болта крепления кардана к заднему редуктору.
Отворачиваются две гайки крепления подвесного подшипника к кузову.
Несильным ударом молотка вал выбивается из шлицев. Если муфта работоспособна, снимать её не нужно.
На кардан и фланец заднего моста наносятся метки (насечки молотком, отвёрткой или зубилом), чтобы при последующей сборке их положение не изменилось. В противном случае возможно появление шумов и вибраций.

Замена крестовины кардана

Если в шарнирах появился люфт, крестовину обычно меняют на новую. Дело в том, что изношенные игольчатые подшипники ремонту не подлежат. Демонтаж крестовины после снятия кардана осуществляется следующим образом:

Специальным съёмником или подручными инструментами вынимают стопорные кольца, удерживающие стаканы шарниров в пазах.
Нанося резкие удары по крестовине молотком, снимаются стаканы. Вышедшие в результате ударов из своих посадочных мест стаканы вынимаются плоскогубцами.
Посадочные места под шарнир очищаются от загрязнений и ржавчины мелкой наждачной бумагой.
Новая крестовина устанавливается в обратной последовательности.

Видео: замена крестовины ВАЗ 2107

Замена подвесного подшипника

Если подшипник или резиновая подвеска выработали свой ресурс, замена производится в следующем порядке:

С автомобиля снимают кардан и разъединяют вилки в его центральной части.
Ключом на 27 ослабляют центральную гайку крепления подшипника на валу.
Съёмником выпрессовывают вилку, отворачивают гайку и снимают саму вилку.
Откручивают два болта крепления подшипника к поперечине. Поперечину снимают.
Промежуточную опору с подвесным подшипником устанавливают на проставки (например, на уголок). Подшипник сбивается с помощью головки.
При замене подшипника без резиновой части подходящим инструментом снимают стопорное кольцо и, наставив подходящую головку, выбивают сам подшипник.
Сборку производят в обратной последовательности, предварительно смазав подшипник.

Видео: замена подвесного подшипника ВАЗ 2107

Сборка кардана

Сборка и установка карданного вала на ВАЗ 2107 производится в обратной последовательности

При этом следует обращать внимание на следующие немаловажные моменты:

При ремонте подвесного подшипника перед установкой вилки шлицевое соединение и саму вилку необходимо смазать. Лучше всего для этого подойдёт «Литол».
Гайку крепления вилки следует закручивать динамометрическим ключом с моментом 79,4–98 Нм. После этого гайку нужно зафиксировать металлической наставкой.
После установки обоймы сальника и самого сальника, а также фланца на шлицевое соединение, обойму следует зафиксировать путём загибания усиков отвёрткой.
Шлицевое соединение переднего вала нужно смазать с помощью специального шприца. Для этого рекомендуют использовать «Фиол-1» и «Шрус-4». Этим же шприцем смазываются и сами крестовины.
После установки шарниров плоским щупом необходимо проверить зазор между чашкой каждого из подшипников и проточкой под стопорное кольцо. Зазор должен составлять от 1,51 до 1,66 мм.
После установки стопорных колец следует несколько раз ударить молотком по вилкам крестовин с разных сторон.
Передний фланец и заднюю часть кардана необходимо прикрепить к эластичной муфте и заднему редуктору, соответственно.

При сборке рекомендуется смазать все болтовые соединения. Это заметно облегчит ремонтные работы в будущем.

Назначение и устройство карданного вала ВАЗ 2107

Карданный вал — механизм, соединяющий коробку передач с редуктором заднего моста и предназначенный для передачи крутящего момента. Наибольшее распространение передача такого типа получила на автомобилях с задним и полным приводом.

Устройство кардана

Карданный вал ВАЗ 2107 состоит из следующих элементов:

одна или несколько секций из тонкостенной полой трубы;
шлицевое раздвижное соединение;
вилка;
крестовина;
подвесной подшипник;
элементы крепления;
задний подвижный фланец.

Карданный вал ВАЗ 2107 имеет довольно простое устройство

Карданная передача быть одновальной или двухвальной. Второй вариант предполагает использование промежуточного механизма, к задней части которого прикреплён хвостовик со шлицами снаружи, а на передней через шарнир зафиксирована скользящая втулка. В одновальных конструкциях промежуточный участок отсутствует.

Передняя часть кардана крепится к коробке передач через подвижную муфту на шлицевом соединении. Для этого на конце вала есть отверстие с внутренними шлицами. Устройство кардана предполагает продольное перемещение этих шлицов в момент вращения. Конструкцией также предусмотрен подвесной подшипник, прикреплённый с помощью кронштейна к кузову. Он является дополнительной точкой крепления кардана и предназначен для ограничения амплитуды его движения.

Между средним и передним элементом карданного вала расположена вилка. Вместе с крестовиной она передаёт крутящий момент при изгибе кардана. Задняя часть вала прикреплена к редуктору заднего моста через фланец. Хвостовик посредством внешних шлицов входит в зацепление с фланцем главной передачи.

Кардан является унифицированным для всех классических моделей ВАЗ.

Устройство крестовины

Крестовина ВАЗ 2107 предназначена для совмещения осей кардана и передачи момента при изгибе его элементов. Шарнир обеспечивает соединение вилок, прикреплённых к концам механизма. Основным элементом крестовины являются игольчатые подшипники, благодаря которым кардан может двигаться. Эти подшипники вставляются в отверстия вилок и фиксируются стопорными кольцами. При износе шарнира карданный вал начинает стучать во время движения. Изношенная крестовина всегда меняется на новую.

Брагодаря крестовине становится возможным вращение кардана под разными углами

Виды карданных валов

Карданные валы бывают следующих типов:

с шарниром равных угловых скоростей (ШРУС);
с шарниром неравных угловых скоростей (классическая конструкция);
с полукарданными упругими шарнирами;
с жёсткими полукарданными шарнирами.

Классический кардан состоит из вилки и крестовины с игольчатыми подшипниками. Такими валами оснащается большая часть заднеприводных автомобилей. Карданы со ШРУСами обычно устанавливаются на внедорожниках. Это позволяет полностью устранить выбрацию.

Существует несколько видов карданов: на ШРУСах, с упругими и жесткими шарнирами

Механизм с упругими шарнирами состоит из резиновой муфты, способной передавать крутящий момент при углах не более 8˚. Так как резина довольно мягкая, кардан обеспечивает плавное начало движения и предотвращает резкие нагрузки. Такие валы не нуждаются в техническом обслуживании. Жёсткий полукарданный шарнир имеет сложную конструкцию, предполагающую передачу крутящего момента благодаря зазорам в шлицевом соединении. Такие валы имеют ряд недостатков, связанных с быстрым износом и сложностью изготовления, и в автомобильной индустрии не используются.

Шрусовый кардан

Несовершенство конструкции классического кардана на крестовинах проявляется в том, что при больших углах возникают вибрации и теряется крутящий момент. Карданный шарнир может отклониться максимум на 30–36˚. При таких углах механизм может заклинить или совсем выйти из строя. Этих недостатков лишены карданные валы на ШРУСах, обычно состоящие из:

шариков;
двух колец (наружного и внутреннего) с канавками для шариков;
сепаратора, ограничивающего движение шариков.

Максимально возможный угол наклона кардана такой конструкции составляет 70˚, что заметно выше, чем у вала на крестовинах. Существуют и другие конструкции шрусовых карданов.

Шрусовой кардан позволяет передавать крутящий момент под большими углами

Замена крестовины кардана ВАЗ 2106

Крестовины кардана подлежат только замене, поскольку иголки подшипника, наружная и внутренняя часть обоймы изнашиваются, что приводит к образованию люфта. Это говорит о невозможности и неуместности восстановления детали. Если по характерным признакам было выявлено, что шарниры кардана нуждаются в замене, потребуется демонтировать сам вал, а уж после приступать к ремонту. Для предстоящей работы нужны будут такие инструменты и материалы:

рожковый ключ на 13;
головка на 13 с воротком или трещоткой;
медная или алюминиевая наставка;
молоток;
сжимные плоскогубцы с тонкими губками;
универсальный съёмник;
зубило;
новая крестовина;
смазка «Фиол-1» или «ШРУС-4»;
большая отвёртка.

Для снятия кардана и замены крестовины понадобится стандартный гаражный набор инструментов

Снятие кардана

На ВАЗовской «шестёрке» крепление карданного вала выполнено к редуктору заднего моста, а ближе к коробке передач кардан удерживается подвесным подшипником. Демонтаж вала с автомобиля проводится следующим образом:

Откручиваем крепление кардана ключом на 13.
Если болты при отворачивании гаек проворачиваются, вставляем отвёртку, поджимая крепёж.
При откручивании последнего болта вал придерживаем второй рукой, поскольку он может упасть на вас. Кардан отводим в сторону после полного вывинчивания болта.
Зубилом на фланце эластичной муфты делаем отметку положения кардана.
Отвёрткой отгибаем обойму уплотнителя возле муфты.
Сдвигаем обойму вместе с уплотнительным кольцом в сторону.
Откручиваем центральное крепление и придерживаем сам кардан.
Для окончательного демонтажа сдёргиваем вал с коробки передач.

Снятие крестовины

После демонтажа карданного вала можно сразу приступать к разборке крестовины:

Наносим маркировку вилок шарниров кардана, чтобы избежать нарушения заводской балансировки при сборке. Для нанесения меток можно использовать краску (на фото ниже) или ударить слегка зубилом.
Извлекаем стопорные кольца специальными клещами.
Зажав кардан в тисках, выпрессовываем подшипники через подходящие оправки либо выбиваем их молотком.
Разбираем шарнир, смещая крестовину в направлении снятого подшипника, после чего слегка поворачиваем крестовину и извлекаем её из вилки.
Аналогичным образом выпрессовываем противоположный подшипник.
Повторяем действия, описанные в п. 3, и полностью демонтируем крестовину.
Такие же шаги повторяем со вторым шарниром, если требуется и его замена.

Установка крестовины и кардана

Монтаж шарнира и вала выполняем в следующем порядке:

С новой крестовины снимаем чашки и заводим её в проушины.
Устанавливаем чашку на место, аккуратно обстукивая молотком до тех пор, пока не появится канавка для стопорного кольца. Монтируем его и поворачиваем кардан.
Аналогичным образом вставляем и фиксируем противоположную чашку, а затем две оставшиеся.
Наносим на шлицевое соединение кардана смазку «Фиол-1» или «ШРУС-4» и вставляем его во фланец эластичной муфты, фиксируя защитное кольцо.
Крепим карданный вал к кузову и к редуктору заднего моста.

Видео: замена крестовины кардана на ВАЗ 2101–07

В крестовины кардана смазка закладывается с завода. Однако при замене изделия я всегда после проведения ремонта шприцую шарнир. Лишней смазка не будет, а её недостаток приведёт к повышенному износу. Для крестовин рекомендуется использовать «Фиол-2У» или «№ 158», но в крайнем случае подойдёт и «Литол-24». Хотя знаю автовладельцев, которые используют «Литол» как для крестовин, так и для шлицевого соединения. При шприцевании нагнетаю смазку до тех пор, пока она не начнёт выходить из-под уплотнителей. Согласно регламенту шарниры нужно обслуживать каждые 10 тыс. км пробега.

Обслуживаемые крестовины смазывают через тавотницы специальным шприцем

Для замены шарниров кардана необязательно быть опытным автомехаником. Желание автовладельца и пошаговые инструкции помогут выявить неисправность и провести ремонт в гаражных условиях без совершения ошибок.
