Замена крестовины карданного вала в ВАЗ 2107 2105 2106 своими руками.

Сегодня мы научимся своими руками быстро и правильно производить замену крестовины карданного вала на автомобилях ВАЗ классического семейства, таких как ВАЗ 2107, ВАЗ 2105, ВАЗ 2106 и т.д.

Заезжаем на смотровую яму как в нашем случае или поднимаем машину на подъёмнике. Откручиваем 4 болта на карданном валу:

Выкручиваем два болта на подвесном подшипнике (ключ на 12 или 13, смотря какой болт у вас стоит):

Демонтируем кардан. Шлицевую часть заматываем чистой тряпкой, чтобы туда не попадал песок и другая грязь. Через оправку обстукиваем:

Вытаскиваем при помощи круглогубцев:

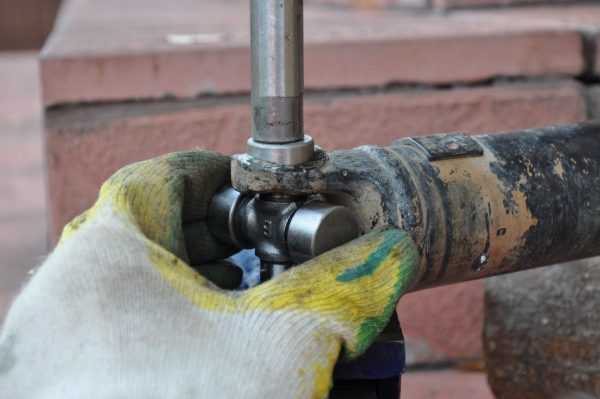

Подбираем подходящую оправку и через неё выпрессовываем старые чашечки:

Последнею часть выбиваем молотком. Зачищаем металлической щёткой посадочные места от песка и грязи, отвёрткой тщательно чистим все канавки, смазываем их. Устанавливаем новую крестовину карданного вала:

Круглогубцами ставим новые стопорные кольца (они идут в комплекте с новой крестовиной):

Проверяем работу, покачивая в каждую из сторон. Вращаться крестовина должна одинаково влево и вправо, вверх и низ. Если одна из сторон вращается хуже, то поставив кардан на автомобиль вы почувствуете вибрацию. У нас одна из сторон вращается туже, поэтому мы снимаем с этой стороны стопорное кольцо обратно, стачиваем его на наждаке, чтобы оно стало немного тоньше:

После обточки и обратной установки, фланец стал двигаться легко в каждую из сторон, его легко можно двигать пальцем. Заодно проверяем подвесной подшипник, крутим его, смотрим чтобы не было никакого шума и люфта, резинка должна быть целой и не порванной.

При замене средней крестовины, метим мелком кардан с полукарданом, чтобы не перепутать. Процесс снятия идентичен задней крестовины:

В ролике процесс показан полностью. Перед установкой кардана, его шлицевую часть смазываем нигролом.

Какие крестовины поставить на «шестёрку»

Если прислушиваться к мнению специалистов СТО, то они рекомендуют менять обе крестовины кардана, даже при выходе из строя только одной из них. Но не всё так однозначно. Крестовина, расположенная в передней части карданной передачи, ходит гораздо дольше, чем задняя. Бывают ситуации, когда в хвостовике деталь меняется трижды, а возле подвесного подшипника в её замене нет необходимости. Выбирая крестовины для своего авто, не стоит гнаться за низкой ценой, поскольку ремонт в итоге обойдётся дороже. Рассмотрим некоторых производителей шарниров, которым можно доверить свой выбор:

Trialli. Выполнены из высокоуглеродистой стали и равномерно закалены по всей поверхности. Изделие способно выдерживать высокие воздействия динамического и статического характера. Уплотнение имеет улучшенную конструкцию, что повышает надёжность и защиту от попадания пыли и песка внутрь подшипников.

Прежде чем купить и установить карданный шарнир, обязательно нужно учитывать размеры и форму чашек

Внимание следует также обратить на шипы шарниров. На них не должно быть никаких заусенцев, рисок и других дефектов

Для отечественных автомобилей предпочтение лучше отдавать крестовинам с тавотницей, т. е. обслуживаемым, что позволит периодически обновлять смазку в подшипниках. Уплотнители не должны иметь каких-либо изъянов, например, видимых разрывов или заводского брака.

Замена крестовины ВАЗ 2106 – нет ничего проще

Итак, что делает крестовина? С ее помощью появляется возможность сделать изгиб карданного вала

Обратите внимание на то, как относительно друг друга расположены фланец заднего моста и вал КПП. Верно, ось второго располагается выше, следовательно, нужно как-то хитрить, чтобы передать вращение

Карданный вал должен «переломиться» в двух местах, чтобы движение от КПП к заднему мосту было передано без каких-либо проблем. Кроме того, центр тяжести всего карданного вала должен быть таким, чтобы не появились осевые биения. Не стоит забывать и про подвесной подшипник ВАЗ 2106, с его помощью произведено крепление вала к днищу автомобиля. В случае его разрушения усиливается осевое биение, что приводит к выходу из строя крестовин.

Для проведения ремонта карданного вала вам потребуется следующий инструмент:

Ключи рожковые и накидные на «12», «13», «10». Последний можно и торцовый.
Плоскогубцы.
Плоская отвертка при необходимости.
Съемник для стопорных колец.
Съемник для крестовин.
Молоток и деревянная проставка.

Процедура довольно простая, много времени она не займет:

Устанавливаете автомобиль на ровную поверхность, под передние колеса помещаете упоры, заднюю часть поднимаете домкратом. При наличии ямы, эстакады или подъемника, эти процедуры выполнять не нужно.
Ключом на «10» выкручиваете два болта, которыми крепится подвесной подшипник к днищу автомобиля. Не стоит сразу же их снимать, лучше сделать это в конце, непосредственно перед снятием кардана.

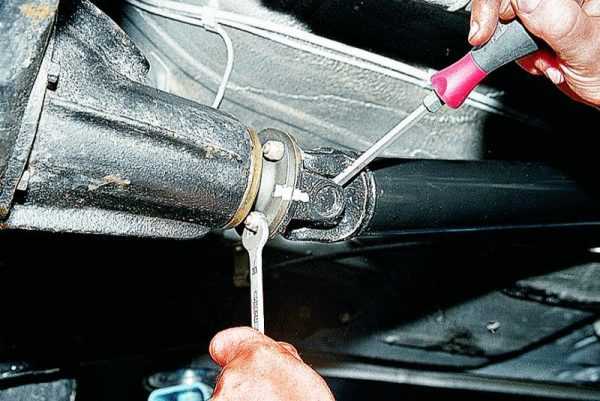

Удерживаете головку болта, которым прикручены друг к другу фланцы кардана и заднего моста, ключом на «12». Гайку выкручиваете головкой на «13».
Отпускаете болты крепления подвесного подшипника и наносите по валу несколько резких ударов, чтобы выбить из резиновой муфты его.
При помощи съемника извлекаете кольца и наносите молотком через проставку резкие удары по карданному валу. При этом крестовина 2106 должна буквально разлететься – стаканы выпадут из посадочных мест.
Перед установкой новой крестовины обязательно очистите посадочное место под нее и нанесите небольшое количество смазки. Не наносите по стакану удары, так как это приведет к тому, что произойдет разрушение игольчатого подшипника. Собрать его очень сложно.
Сначала устанавливаете крестовину ВАЗ 2106 на карданный вал, затем на фланец. Или же в обратной последовательности.

Аналогично меняется средняя крестовина, расположенная у подвесного подшипника. Перед установкой кардана убедитесь в том, что стопорные кольца установлены правильно и они при малейшем усилии не выпадут из своих пазов

Обратите внимание, что новые кольца, которые идут в комплекте, могут оказаться толще, нежели канавка под них, поэтому придется использовать старые. И самое главное – желательно перед началом работ наметить расположение карданного вала относительно муфты КПП и фланца заднего моста

Если произойдет дисбаланс, то появится посторонний гул и высокая вибрация.

Замена крестовины карданного вала ВАЗ 2106

Итак, начнём, как всегда вкраце и без лишней, ненужной информации! Крестовину лучше брать оригинальную, ВАЗовскую. Мой выбор выпал на отечественный завод, стоимость порядка 120грн (5$). Так же стоит купить 4 стопорных кольца. Старые, как правило, ломаются, деформируются при демонтаже.

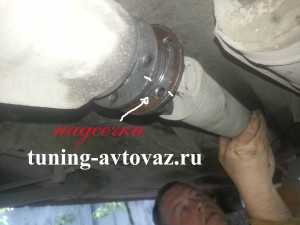

Прежде чем приступать к работе и снимать кардан, необходимо сделать метки (. ) на всех частях, соединениях кардана, иначе, если собрать его не правильно, он будет стучать, вибрировать, и вообще выйти из строя.

Кардан соединен 4 болтами на 13 к хвостовику заднего моста. Их и откручиваем

Далее откручиваем крепление подвесного подшипника

Вынимаем кардан из коробки передач

Снимаем стопорные кольца с крестовины. Специального съёмника у нас не было, воспользовались обычными плоскогубцами

Пока кордан снят, садимся в машину, «разгоняемся» и делаем эпотажную фотку!))

(не забудьте снять ручник)

Далее выбиваем крестовину. Если есть трубка подходящего диаметра, то это хорошо. В данном случае использовались подручные материалы: торцевой ключ (для замены колёс), разводной ключ (подкладывали под крестовину), молоток.

Выбиваем старую, вставляем новую

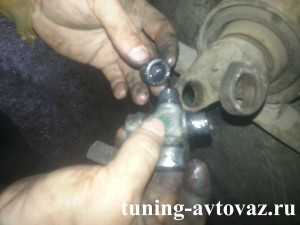

Снимаем посадочные чашки с противоположных краёв крестовины и вставляем её в посадочное место. Аккуратно ставим обратно чашки, да бы не рассыпать иголки находящиеся в них.

Забиваем до тех пор, пока не увидите конавку стопорного кольца.

Ставим кольцо и дозабиваем дале.

Со второй частью крестовины проделываем аналогичные действия

Перед посадкой крестовины в коробку, обрабатываем шестерни солидолом. Не жалея, лишнее выдавится.

Сборка идёт в обратной последовательности. Не забываем про метки на кардане! Удачи в ремонте.

Признаки неисправности крестовин

Крестовина ВАЗ 2106, как и любая другая деталь автомобиля, имеет определённый срок службы. Теоретически ресурс детали довольно большой, около 500 тыс. км., но реальные цифры в 10 раз меньше. Поэтому замену приходится проводить через 50–70 тыс. км пробега. Обусловлено это не только качеством деталей, но и нашими дорогами, интенсивностью эксплуатации автомобиля. Отсутствие периодического обслуживания крестовин только приближает необходимость их замены. О том, что с шарниром возникли какие-то неполадки, свидетельствуют характерные признаки:

удары и стуки;
вибрации ходовой части;
скрипы во время движения или ускорения.

Щелчки и удары

Часто проблемы с крестовинами появляются при повреждении уплотнителей и попадании внутрь подшипников пыли, песка, грязи и воды. Все эти факторы негативно влияют на ресурс изделия. При износе шарниров будут слышны щелчки во время переключения передач на ходу, удары на скорости около 90 км/ч, также появляется хруст либо шуршание. При возникновении металлических звуков рекомендуется покрутить части кардана, например, установив авто на эстакаду. При обнаружении большого люфта крестовины нужно будет заменить.

Во время диагностики зазора в крестовинах на коробке должна быть включена нейтральная передача.

Видео: люфт крестовины кардана

Если на моём автомобиле появляются щелчки в области кардана, но при этом я уверен, что крестовины ещё в хорошем состоянии и должны походить, то, скорей всего, в шарнирах попросту недостаточно смазки, для чего их нужно прошприцевать. Советую при появлении щелчков не затягивать с обслуживанием, поскольку подшипники будут разбиваться и без замены крестовины обойтись уже не удастся.

Причина скрипов в районе карданного вала обычно связана с закисанием крестовин. Проблема хорошо заметна в начале движения и при езде с малой скоростью, при этом машина скрипит как старая телега.

Неисправность появляется при отсутствии обслуживания шарниров, когда подшипник попросту не справляется со своей задачей. Иногда после снятия кардана обнаруживается, что крестовина не движется вообще ни в какие стороны.

Видео: как скрипит крестовина кардана

Неисправности в виде вибрации с шарнирами кардана могут проявляться при движении вперёд или задним ходом. Проблема может присутствовать как со старыми подшипниками, так и с новыми. В первом случае неисправность обусловлена подклиниванием одного из шарниров. Если же вибрация сохранилась после замены крестовины, то, возможно, была установлена некачественная деталь либо монтаж выполнен неправильно. Крестовина, будь то старая или новая, должна двигаться в любую из четырёх сторон свободно и без заеданий. Если при движении шарнира руками приходится прилагать небольшие усилия, можно слегка постучать по чашке подшипника, возможно, он плохо сел.

Вибрации карданного вала могут быть связаны с нарушением балансировки. Причина может крыться в ударе по кардану чем-то твёрдым, например, при наезде на камень. Также могла отвалиться балансировочная пластина с вала. В таких ситуациях придётся посетить автосервис для устранения разбалансировки, а возможно и заменить сам вал.

Вибрации кардана бывают вызваны не только выходом из строя крестовины. Из личного опыта могу сказать, что проблема проявляется также при поломке подвесного подшипника, когда обрывается резина, в которой он удерживается. Особенно отчётливо вибрация слышна при движении задним ходом и в начале движения на первой передаче. Поэтому прежде чем приниматься за замену крестовины, нелишним будет проверить и опору карданного вала.

Замена крестовины кардана ВАЗ 2106

Крестовины кардана подлежат только замене, поскольку иголки подшипника, наружная и внутренняя часть обоймы изнашиваются, что приводит к образованию люфта. Это говорит о невозможности и неуместности восстановления детали. Если по характерным признакам было выявлено, что шарниры кардана нуждаются в замене, потребуется демонтировать сам вал, а уж после приступать к ремонту. Для предстоящей работы нужны будут такие инструменты и материалы:

рожковый ключ на 13;
головка на 13 с воротком или трещоткой;
медная или алюминиевая наставка;
молоток;
сжимные плоскогубцы с тонкими губками;
универсальный съёмник;
зубило;
новая крестовина;
смазка «Фиол-1» или «ШРУС-4»;
большая отвёртка.

Снятие кардана

На ВАЗовской «шестёрке» крепление карданного вала выполнено к редуктору заднего моста, а ближе к коробке передач кардан удерживается подвесным подшипником. Демонтаж вала с автомобиля проводится следующим образом:

Откручиваем крепление кардана ключом на 13.

Снятие крестовины

После демонтажа карданного вала можно сразу приступать к разборке крестовины:

Наносим маркировку вилок шарниров кардана, чтобы избежать нарушения заводской балансировки при сборке. Для нанесения меток можно использовать краску (на фото ниже) или ударить слегка зубилом.
Извлекаем стопорные кольца специальными клещами.

Монтаж шарнира и вала выполняем в следующем порядке:

С новой крестовины снимаем чашки и заводим её в проушины.

Видео: замена крестовины кардана на ВАЗ 2101–07

В крестовины кардана смазка закладывается с завода. Однако при замене изделия я всегда после проведения ремонта шприцую шарнир. Лишней смазка не будет, а её недостаток приведёт к повышенному износу. Для крестовин рекомендуется использовать «Фиол-2У» или «№ 158», но в крайнем случае подойдёт и «Литол-24». Хотя знаю автовладельцев, которые используют «Литол» как для крестовин, так и для шлицевого соединения. При шприцевании нагнетаю смазку до тех пор, пока она не начнёт выходить из-под уплотнителей. Согласно регламенту шарниры нужно обслуживать каждые 10 тыс. км пробега.

Для замены шарниров кардана необязательно быть опытным автомехаником. Желание автовладельца и пошаговые инструкции помогут выявить неисправность и провести ремонт в гаражных условиях без совершения ошибок.

Как диагностировать износ крестовин

Замена крестовины в ваз 2106 производится после диагностики:

Когда при быстром разгоне либо торможении автомобиля, при переключении передач слышен стук карданной передачи либо вибрация моста, все это свидетельствует об износе крестовины и ее подшипников

Требуется срочно заменить крестовину ваз 2106, пришедшую в негодность.

Если вовремя не обратить внимание на эти признаки, тогда в последствии — разрушение подшипника и выпадение кардана прямо на дорогу. Пострадать так же может редуктор моста и днище кузова вашего автомобиля.

Приобретайте “вазовскую” крестовину, не забывайте приобрести запасные стопорные кольца (если они не идут в комплекте), потому что старые кольца, как правило, деформируются либо ломаются.

Инструмент, необходимый для замены

Замена крестовины карданного вала ваз 2106 требует наличия инструмента:

Два рожковых ключа 13 и 12
Ключи торцевые 27 и 13
Медная или алюминиевая наставка
Молоток
Сжимные плоскогубцы с тонкими губками, чтоб снять стопорные кольца
Две оправки, чтоб выпрессовывать подшипники крестовин кардана.
Универсальный съемник
Клещи
Зубило
Большая отвертка

Снимаем кардан

Замена крестовины ваз 2106 своими руками не возможна без снятия кардана с автомобиля. Итак:

Снимаем кардан на подъемнике либо смотровой яме. Отцепляем пружину троса ручного тормоза.
Зубилом наносим метки на стыке кардана и фланца редуктора. При помощи ключа на 13, выкручиваем гайки (их четыре). Большой отверткой фиксируем кардан от прокручивания.
Снимаем задний конец кардана.

Отсоединяем кардан от моста

Зубилом помечаем положение кардана и фланца резиновой муфты

Маркируем зубилом положение кардана и фланца

Затем отгибаем стопорные усики обоймы уплотнения возле резиновой муфты
Смещаем обойму с уплотнением вместе в сторону карданного вала

Смещаем обойму в сторону

При помощи головки на 13, откручиваем гайки и достаем страховочную планку
Поддерживая кардан, откручиваем с помощью ключа на 13 гайки и вынимаем пластину, крепящую подвесной подшипник со шпилек. Она крепится к кузову посредством резиновых шайб.

Откручиваем гайки, крепящие подвесной подшипник

Вытаскиваем кардан из шлицов внутри фланца резиновой муфты и достаем его

Предварительно рекомендуется посмотреть, как производится замена крестовины ваз 2106 видео.

Замена крестовины карданного вала ВАЗ 2101 — установка

Нужно снять обе чашечки с крестовины.
Установите крестовину в проушины.
Не спеша, сдвигая в сторону, оденьте чашечку, при этом нужно следить, чтобы не рассыпались иголки с чашки.

Необходимо сдавить чашку до такой степени, пока в ней не образуется канавка под стопорное кольцо, для этого используйте наставку из мягкого металла.
Установите стопорное кольцо, поверните кардан также предельно аккуратно, сдвигая при этом крестовину вперед в сторону чашки, и оденьте ее. Сжимаете чашку и устанавливаете стопорное кольцо.

Замена крестовины — завершена! Полагаю, у вас все получилось, если что-либо упустил надеюсь вы найдете ответы в информативных фото

Благодарю за внимание, пробуйте и у вас обязательно все выйдет!
