Как заменить карбюратор на ВАЗ 2123 самостоятельно (фото и видео)

Проводим регулировку своими силами

Нива 21213 может подвергаться регулировке пусковой системы по зазору у кромок заслонок, если карбюратор снят, или по частоте вращения коленвала непосредственно на машине. В первом случае зазор в месте нахождения нижней кромки (в направлении движения воздуха) от дроссельной заслонки устанавливается шириной 1,1 мм. Его регулируют винтом, который имеет шестигранник 0,7 см на головке и шлицем от хвостовика. Эта операция проводится при повернутом против часовой стрелки рычаге кулачка от управления пусковой системой (до упора). В таком же положении зазор у нижней кромки от воздушной заслонки устанавливают на величину в 3 мм с помощью винта в крышке от диафрагменного механизма в пусковой системе (нужно ослабить контргайку). Одновременно шток от диафрагмы должен быть в принудительном порядке утоплен до конца в регулировочный винт. После регулирования винт фиксируется контргайкой.

Принцип питания карбюраторного двигателя

Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время:

• С двигателя нужно снять воздушный фильтр, вытянуть на себя манетку управления от воздушной заслонки, запустить движок.
• При принудительном открытии воздушной заслонки (путем касания плоской отверткой на треть ее полного угла поворота) с помощью винта (рядом с рычагом на оси от дроссельной заслонки от первой камеры) устанавливают исходную частоту вращения в 2,08.мар,0 тыс. оборотов в минуту (на прогретом двигателе).

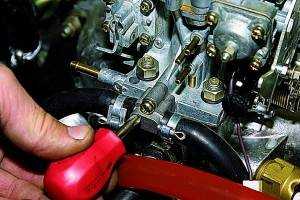

• Убирают отвертку, опускают воздушную заслонку и с помощью упора винта (рядом с диафрагмой) устанавливают частоту, меньшую на 100 оборотов в минуту по сравнению с исходной (нужно подобрать соответствующее положение воздушной заслонки).
• После этого винт можно зафиксировать с помощью контргайки.

Если у вас есть газоанализатор, то настройка карбюратора в части пусковой системы может быть выполнена, ориентируясь на количество в отработанных газах СО (оксида углерода). Если при полностью вытянутой манетке от управления воздушной заслонкой норма газа равна 8%, то все в порядке. Если газа меньше, чем данная величина, то винт на крышечке от диафрагменного механизма закручивают, если больше — раскручивают и проводят повторные замеры.

Отрегулировать холостой ход у машины Нива 2121 нужно для того, чтобы в отработанных газах было меньше оксида углерода, и для того, чтобы двигатель работал устойчиво. На станциях технического обслуживания такие работы проводят с газоанализаторами на СН. В гараже регулировку можно провести с помощью тахометра.

Регулировка устройства

В этих целях на прогретом двигателе отверткой прокалывается заглушка из пластмассы, затем винт качества вращается в разные стороны, пока не будут достигнуты максимальные обороты на холостом ходу. Потом, при помощи винта количества (имеет ребристую пластмассовую ручку), нужно установить повышенное число оборотов (на 50-70 об/мин. больше, чем на стандартном холостом ходу). Операции с винтами нужно повторить еще два раза. Затем на моделях 2121 или 21213 на холостом ходу, на оборотах, повышенных на 50-70 об/мин, заворачивается винт качества, при этом обороты должны упасть до нормальных (т. е. снизиться на 50-70 оборотов).

Двигатель ВАЗ 2123 — особенности

Двигатель ВАЗ 2123 для Нивы Шевроле получил множество изменений, которые в лучшую сторону влияют на его функциональные характеристики.

В отличие от моделей предшественников он имеет иное расположение генератора. Он теперь находится сверху.

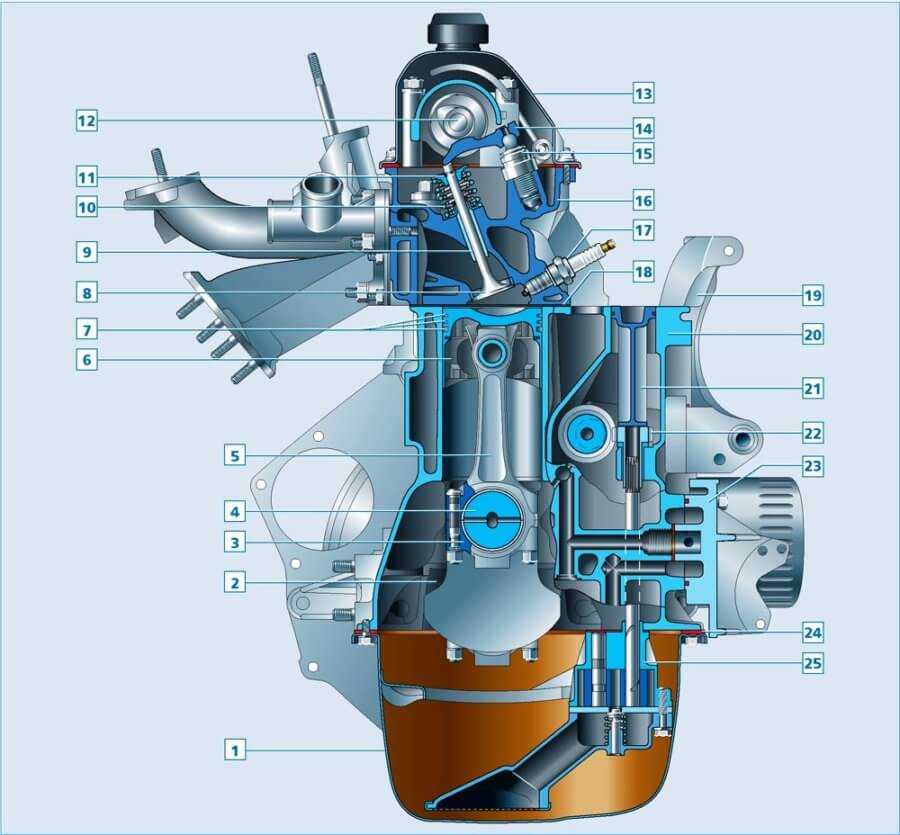

1 — поддон картера; 2 — крышка коренного подшипника; 3 — крышка шатуна; 4 — коленчатый вал; 5 — шатун; 6 — поршень; 7 — поршневые кольца; 8 — клапан; 9 — направляющая втулка клапана; 10 — клапанные пружины; 11 — тарелка; 12 — распределительный вал; 13 — крышка головки блока цилиндров; 14 — рычаг клапана; 15 — гидроопора; 16 — головка блока цилиндров; 17 — свеча зажигания; 18 — прокладка головки блока цилиндров; 19 — кронштейн генератора; 20 — блок цилиндров; 21 — фиксатор шестерни масляного насоса; 22 — шестерня масляного насоса; 23 — кронштейн масляного фильтра; 24 — прокладка поддона картера; 25 — масляный насос

В основе нового блока цилиндров лежит старый, но несмотря на это он имеет свою собственную маркировку. Главное изменение затронуло способ крепления масляного фильтра. В старых моделях он вкручивался напрямую в блок, теперь же для соединения используется специальный кронштейн. Он выполняет еще одну функцию — является опорой для крепления насоса ГУР.

Маховик получил увеличенный диаметр, вследствие чего его рабочая поверхность стала составлять 215 мм.

Установлена новая помпа, внутри которой размещается роликовый подшипник. В отличие от старого шарикового, новый тип подшипника имеет увеличенный ресурс.

Водяной насос, насос ГУР и генератор приводятся в действие от шкива, установленного на коленчатом валу. Система предусматривает натяжной и поддерживающий ролики. Сами шкивы сделаны по особой конструкции, подогнанной под профиль ремня.

1 — натяжной ролик ремня привода компрессора кондиционера; 2 — ремень привода компрессора кондиционера; 3 — муфта компрессора кондиционера; 4 — термостат; 5 — дроссельный узел; 6 — отводящий патрубок рубашки охлаждения; 7 — шкив насоса охлаждающей жидкости; 8 — датчик фаз; 9 — натяжной ролик ремня привода вспомогательных агрегатов; 10 — головка блока цилиндров; 11 — генератор; 12 — шкив насоса гидроусилителя рулевого управления; 13 — опорный ролик ремня привода вспомогательных агрегатов; 14 — блок цилиндров; 15 — ремень привода вспомогательных агрегатов; 16 — датчик положения коленчатого вала; 17 — шкив привода вспомогательных агрегатов; 18 — шкив привода компрессора кондиционера; 19 — поддон картера; опора силового агрегата; выпускной коллектор; ресивер; крышка головки блока цилиндров;

Изменения коснулись и конструкции моторного отсека. Редуктор переднего моста теперь не крепится к двигателю. Это потребовало изменений внутреннего подкапотного пространства.

В двигатель ВАЗ 2123 ставится новая система забора воздуха. Объем ее корпуса существенно увеличился из-за возросшего в размерах воздушного фильтра, который теперь можно реже менять.

Управление двигателем осуществляют также новые контроллеры. В зависимости от модификаций могут устанавливаться контроллеры BOSCH или ЯНВАРЬ.

Какую модель карбюратора выбрать

Для любого автомобиля ВАЗ, начиная с 2101 и заканчивая 2107, подойдут только определённые модели карбюраторов.

Карбюраторы ДААЗ

Карбюраторы ДААЗ 2101, 2103, 2106. Производились они на Дмитровском Автоагрегатном Заводе, который выкупил лицензию у итальянской фирмы Weber, потому эти карбюраторы могут указываться под обоими названиями. Устройства не отличались сложностью конструкции, однако могли порадовать своих владельцев быстрым разгоном автомобиля и хорошей скоростью. Одной из самых больших проблем в установке этих моделей является их практическое отсутствие на рынке.

Помимо скорости и простоты, карбюраторы Weber обеспечивали и невероятно быстрый расход топлива — на 100 км эти «монстры» съедали по 10–14 л. горючего.

Карбюраторы «Озон»

Более технологичные модели, которые устанавливались уже в автомобили ВАЗ 2105 и 2107, тоже производились на Дмитровском Автоагрегатном Заводе. Однако они были не только более продвинуты и усовершенствованны, но и более экологичны. Именно за это они получили название «Озон». Такой карбюратор позволял сократить расход топлива до 7–10 л. на 100 км, при этом сохранив динамические характеристики своих предшественников. Минусом устройства стала сложность его сборки и постоянные загрязнения в одной из камер, которые приводили к тому, что заметно ухудшался разгон автомобиля, снижалась скорость и начинал барахлить мотор.

Solex

Чуть позже появились карбюраторы ДААЗ 21053. Производились они по лицензии французской фирмы Solex, отсюда и взялось название моделей. Эти карбюраторы были мало чем похожи на предыдущие модели ДААЗ. Обновлённая конструкция с системой обратной подачи топлива позволяла сохранять по 400–500 мл горючего на 100 км. Эти карбюраторы отличались хорошей мощностью при малом расходе бензина. Недостатком устройства стали узкие топливные и воздушные каналы, которые очень часто забивались.

Карбюраторы Solex имели множество вариаций с различными вспомогательными системами. В СНГ наиболее популярным стал вариант с электрическим клапаном холостого хода.

Нестандартный карбюратор Solex 21073

Зачастую пытливые автолюбители прибегали к самостоятельным заменам карбюратора. Одной из подходящих моделей оказался Solex 21073, знаменитый достаточно широки жиклёрами и каналами. Такой карбюратор увеличивал мощность автомобиля, однако вместе с тем поднимал и расход топлива — 9–12 л. на 100 км.

Solex 21083

Второй нестандартный карбюратор, который с некоторыми доработками подходит к моделям ВАЗ 2106 и 2107, это Solex 21083. После расширения диффузоров и установки жиклёров это устройство позволяет значительно поднять динамику автомобиля без особого расхода топлива. Однако процесс апгрейда карбюратора весьма сложен и трудоёмок.

Эксплуатация и расход бензина

Причины большого расхода бензина ВАЗ-2106 кроются также и в эксплуатации. Агрессивный стиль езды не рассчитан на экономию. Резкие ускорения приводят к существенному перерасходу топлива.

Чтобы экономить, следует перейти на спокойный стиль – с плавными нажатиями на педаль газа, подъезду к светофорам на нейтрали, совершением маневров только при сильной необходимости.

Следует также правильно выбирать нагрузку на двигатель, не давать увеличенных оборотов, а пускать мотор немного «внатяг».

Установлено, что обороты силовой установки ВАЗ-2106, при которых расход является самым оптимальным, находятся в диапазоне 3000-5000 об./мин. Если этого диапазона при движении максимально придерживаться, удастся снизить потребление, причем существенно – до 25%.

Меломанам придется выбирать между музыкой и расходом бензина, особенно это касается тех, у кого используется существенное аудиооборудование (сабвуфер, большое количество динамиков). Сильная нагрузка на бортовую сеть сказывается на потреблении.

Поэтому для экономии во время поездок следует снизить использование электроприборов по максимуму (пользоваться только самым необходимым – фары, светозвуковая сигнализация).

Лишний вес в авто – это граммы топлива. Поэтому стоит из авто выложить ненужное, и оставить действительно полезные вещи – инструмент, запаска и т. д.

Открытые во время движения окна становятся аэродинамической трубой. То есть, поток воздуха заходит на большой скорости в салон, тем самым оказывая сопротивление движению. И чем больше окна открыты, тем действие встречного потока сильнее. Естественно, летом в полностью закрытой машине ехать невозможно (тем более, что кондиционера в ВАЗ-2106 нет), но все же для экономии стоит пользоваться системой вентиляции салона (открытыми дефлекторами), от которых вообще-то пользы в жару не очень много, а если открывать окна, то не все и не полностью.

Все эти рекомендации чуда не сделают, но позволят не только вернуть расход бензина в установленные нормированные показатели, но еще и немного снизить его (в некоторых случая удается уменьшить потребление до 6 литров на трассе).

Напоследок отметим, что на потреблении сказывается не только техническое состояние и особенности эксплуатации. Экономия также во многом зависит от самого топлива. Если оно не качественное и с примесями, то потребляться его будет значительно больше (оно не сможет полноценно сгорать, отсюда падение мощности и надобность в большем нажатии на педаль газа, чтобы получить необходимую динамику движения). Поэтому заправляясь качественным топливом, пусть оно и чуть дороже, в конечном итоге получается экономия.

Основные изменения

Передача в моторе рассматриваемой серии называется Gates. Это штатный ремень с такими характеристиками:

• длина в стандартном исполнении – 1888 мм;
• ширина элемента – 17 мм;
• количество клиньев – 5 шт.

В обновленном двигателе 2123 к нюансам конструкции относят также следующие обновления: иную конфигурацию моторного отсека и переделанную мостовую балку. Форма изменилась по причине отсутствия фиксатора редуктора фронтального моста непосредственно к силовому агрегату. В связи с этим рассматриваемый вариант несовместим с аксессуарами и элементами ранних версий от этого производителя.

Диагностика неисправностей

Основная причина выхода из строя водяного насоса — сильный износ подшипников. Протечка сальника также является следствием изношенных подшипников. Случаи, когда сальник начинал пропускать ОЖ сам по себе, большая редкость.

Признаки этих неисправностей следующие.

1. В районе ремённого привода слышится подозрительный шум, интенсивность которого зависит от степени износа подшипников. На ранних стадиях он проявляется в виде гула, а затем переходит в стук и скрежет. Подобные звуки может издавать и вал генератора — поэтому в этом случае требуется дополнительная проверка.
2. На валу водяного насоса возникает люфт. Определить его можно, покачав вал рукой.
3. Ремень и пространство вокруг шкива забрызгано антифризом. Это тоже необходимо дополнительно проверить — похожий эффект наблюдается при потере герметичности переднего коренного сальника коленвала. В последнем случае передняя часть двигателя покрывается слоем масла и грязи.
4. При высокой степени изношенности вал помпы сдвигается в сторону вместе со шкивом. В результате крыльчатка разбивает корпус, вал заклинивается и ломается на две части, ремень генератора соскакивает.

При сильном износе подшипников вал может разломиться на две части

Диагностировать неисправность водяного насоса довольно просто. Необходимо открыть капот и осмотреть пространство около шкива. Если обнаружатся следы жидкости, нужно убедиться, что это антифриз, а не масло. Затем с целью обнаружения люфта следует покачать шкив помпы рукой. При этом следует учитывать, что люфт может возникнуть и без утечки ОЖ через сальник. С небольшим (1–2 мм) люфтом можно проехать от 1 до 3 тыс. км. После этого необходим ремонт или замена помпы.

Крыльчатка разбила стенку корпуса, и антифриз вытек наружу

Чистка карбюратора на ВАЗ 2110

Учитывая качество бензина, который продается на наших заправках, карбюратор часто загрязняется и его приходится чистить. Конечно, можно это сделать на станции техобслуживания, но можно и самостоятельно.

Почистить карбюратор ВАЗ 2110 сможет каждый, главное — соблюдать технологию, и тогда результат работы будет отличным. При этом стоит помнить, что прокладки карбюратора одноразовые, поэтому стоит запастись новыми. То же самое можно сказать и о хомутах крепления патрубков и шлангов.

Снятие карбюратора ВАЗ 2110

Если двигатель не прогрет, то его нужно завести и дать поработать одну-две минуты, после чего заглушить. Затем аккуратно открутить пробку расширительного бачка — так мы сбросим давление в топливной системе.

В целях безопасности, нужно снять отрицательную клемму с АКБ. После этого снять короб воздушного фильтра. Для этого необходимо открутить ленточный хомут патрубка, который ведет от короба к двигателю, и отсоединить патрубок.

Затем отсоединить датчик расхода воздуха и открутить болт крепления воздухозаборника, который находится возле левой фары. Короб воздушного фильтра держится на трех фиксаторах (два спереди и один сзади) и снимается вместе с ними.

Когда двигатель остыл, нужно снять шланги охлаждающей жидкости, подачи топлива и вакуумный шланг, заглушив их, чтобы в охлаждающую или топливную систему не попала грязь. Отключить провод с клапана холостого хода.

Снять тросы привода дроссельной заслонки и полуавтоматического пускового устройства. Отсоединяем возвратную пружину, которая находится в нижней части карбюратора над блоком подогрева, откручиваем винт крепления и снимаем сам блок.

Теперь можно открутить гайки крепления и снять карбюратор. Отверстие во впускном коллекторе нужно закрыть тряпкой или полиэтиленовым кульком, чтобы в него не попала пыль или грязь.

Чистка карбюратора ВАЗ 2110

В первую очередь нужно прочистить жиклеры — они находятся прямо по центру. Для этого нужно взять небольшой прут и обмотать его тканью, которая не оставляет ворсинок. Затем, макая его в ацетон или бензин, прочистить все доступные поверхности жиклеров.

Вместо ацетона и бензина можно использовать специальный аэрозоль для чистки карбюраторов, но после придется хорошо промыть карбюратор. Более тщательно нужно будет чистить те места, которые не удалось достать. Для этого нужно использовать заостренную деревянную палочку (ни в коем случае не металлическую проволоку).

После того как жиклеры очищены, таким же образом нужно почистить камеру карбюратора ВАЗ 2110. После очистки ее желательно промыть тем же ацетоном или бензином, чтобы остатки счищенной грязи не попали в двигатель.

Установку карбюратора ВАЗ нужно производить в обратной последовательности. При этом не забыть заменить все прокладки и хомуты. Если после того как карбюратор очищен, остались проблемы во время езды, возможно причина кроется в неисправности деталей карбюратора или их сильном износе и засоренности.

В таком случае придется полностью разбирать карбюратор, чистить каждую деталь в отдельности и оценивать их состояние.

На двигателе ВАЗ-2110 устанавливается карбюратор «Солекс» мод. 21083-1107010-31 — эмульсионного типа, двухкамерный, с последовательным открытием дроссельных заслонок (вторая камера начинает открываться после того, как дроссельная заслонка первой камеры откроется на 2/3 величины).

Привод дроссельных заслонок — механический, тросовый. Карбюратор имеет сбалансированную поплавковую камеру, систему отсоса картерных газов, подогрев зоны дроссельной заслонки первой камеры, полуавтоматическое пусковое устройство, электромагнитный клапан холостого хода.

Как выполнить регулировку «Озона»

Самостоятельная регулировка карбюратора «Озон» на автомобиле ВАЗ 2121 позволяет добиться стабильной работы силового агрегата и сократить расход бензина.

Обычно работы по регулировке включают в себя настройку пускового узла, блока холостого хода и уровень горючего в ёмкости поплавковой камеры. Для быстрого проведения работ рекомендуется сразу же подготовить следующий набор инструментов:

• мультиметр (или тахометр);
• плоская узкая отвёртка.

Порядок выполнения регулировочных работ:

1. Необходимо прогреть мотор до его рабочей температуры.
2. На работающем двигателе потребуется полностью открыть воздушную заслонку карбюраторного механизма — до конца пережать ручку привода заслонки (то есть подсос).
3. Заглушить мотор.
4. Подключить тахометр (мультиметр) к двигателю: провод «минус» — к массе автомобиля, провод «плюс» — к катушке зажигания на вывод К.
5. После подключения необходимо вновь завести мотор, сразу же включить приборы освещения и вентилятор на подачу тепла.
6. Отвёрткой начать регулировку винта подачи топливовоздушной смеси — нужно поворачивать винт до тех пор, пока силовой агрегат не начнёт ровно работать на холостых оборотах. Оптимальным показателем тахометра считается 750–800 оборотов в минуту.
7. В том случае, если обычной регулировкой добиться нужных показателей не удаётся, потребуется снять карбюратор и тщательно промыть его от отложений грязи. Видимо, механизм сильно забит осадочными веществами, поступающими от топлива, что его регулировка невозможна.

Видео: проведение регулировки карбюратора на «Ниве» своими руками

Выполняя регулировку или ремонт карбюратора своими руками, автовладелец может быть уверен в высоком качестве работы. К тому же визуальный осмотр внутренних компонентов узла позволит сделать вывод о его ресурсе и рассчитать, таким образом, частоту проведения ТО или обычной чистки. Карбюраторы «Озон» на протяжении многих лет являются неизменным атрибутом автомобилей «Нива», обеспечивая надёжную работу мотора и отличные характеристики эксплуатации.

Тюнинг двигателя ВАЗ-2123

Есть несколько основных способов, которые помогут при помощи небольших перемен в конструкции движка поменять его характеристики и увеличить мощность.

Но не стоит ожидать каких-то высоких результатов из-за конструктивных особенностей механизма, выпускаемого отечественным производителем.

Поэтому непосредственно перед попыткой модифицировать ВАЗ-2123, стоит взвесить все за и против.

Все же существует несколько способов немного оптимизировать работу данного образца двигателя Шеви Нива:

Первое, что стоит попробовать – увеличить ход поршня, благодаря чему увеличится объем с 1,7 до 1,9 л. Для этого необходимо произвести расточку для увеличения внутреннего диаметра гильз. Затем нужно осуществить подборку поршней и поршневых колец под новый размер. Также в мотор нужно установить коленчатый вал с удлиненными плечами и укороченные шатуны.Но замены КШМ и ЦПГ мотора будет недостаточно. Из-за увеличения объема необходимо повысить подачу горючей смеси в цилиндры и улучшить их вентиляцию. Поэтому изменениям подвергается еще и головка блока цилиндров (ГБЦ). Для этого нужно сделать расточку впускных и выпускных окон, заменить клапана на большие по диаметру

Также растачиваются и заменяются клапанные седла.
Еще можно полностью заменить выпускную систему, при этом увеличив диаметр выхлопных труб, и заменить катализатор на пламегаситель.
Важно! Данные изменения двигателя влекут за собой необходимость в перенастройке работы системы топливного питания, т. к

при штатных конфигурациях и увеличенном объеме, топлива, которое подается в цилиндры, будет не хватать. Т. е
нужно будет произвести чип-тюнинг.
Благодаря произведенным работам мощность увеличивается на 15%, что приводит и к увеличению потребления топлива.

Следующее, на что можно обратить внимание при тюнинге двигателя Нива Шевроле – улучшить цилиндры для более эффективного использования замененного поршня. Для этого их будет необходимо расточить под ширину в 84 мм
Благодаря проделанной работе владелец авто получит еще большую вместительность двигателя в новой машине от Шевроле, достигающую 1,9 литра топлива. Но стоит учесть, что такие действия требуют частичной замены некоторых деталей в авто.
Чтобы в двигателе Шевроле Нива ВАЗ-2123 получить дополнительную прибавку в мощности, нужно провести замену карбюратора на новый, поменять стандартные шатуны на более легкий аналог.

Замена клапанного механизма в ВАЗ-2123

Нужно запомнить, что тюнинг двигателя Нива Шевроле не принесет высокой прибавки к стандартным характеристикам машины, так как сам автомобиль и вся его конструкция направлены на обеспечение высокой проходимости, но не на высокие скорости.

Конечно, тюнинг двигателя Шевроле Нива может принести и хорошие результаты, но только в случае улучшения характеристик тяги, что является главной особенностью и преимуществом машин данной марки.

Улучшения в работе благодаря тюнингу двигателя можно заметить на следующих примерах:

1. Расточка стандартного поршня к большему диаметру поможет увеличить топливный объем двигателя. Таким образом повысив диаметр данной детали всего на 2 мм, двигатель сможет вмещать вместо 1,7 л уже 1,85 л, что является хорошим показателем для Нивы;
2. Улучшение поршня в движке также увеличит показатель объема на 0,2 л;
3. При полной замене поршневого механизма на вариант с диаметром в 88 мм позволит повысить вместительность до 2 литров.

Но стоит помнить, что любая попытка увеличить мощность двигателя за счет тюнинга, проводимого человеком с недостаточным для этого опытом и знаниями, может привести к проблемам и поломкам.

Замене карбюратора солекс 21083 на ВАЗ 2106

К проведению работ по замене карбюратора солекс 21083 нужно подготовить прокладочный материал из паронита, шланг подачи горючего около 80 см в длину, карбюраторную кулису и собственно изделие «солекс». Для работы пригодится набор слесарных принадлежностей автомобилиста.

Установка карбюратора солекс 21083 на ВАЗ 2106:

1. Проводим клининг силового отсека для предотвращения загрязнения мотора и системы питания.
2. Рассоединяем тросики и тяжки карбюраторного устройства, крепления топливных проводов и шлангов подогревательного комплекса.
3. Убираем скобу, удерживающую кожух, прикрывающий трос приводного механизма дроссельной заслонки.
4. Проводим чистку коллекторной площадки для крепления карбюратора.
5. Наносим слой герметичной смазки для предотвращения попадания воздуха в систему.
6. Ставим прокладочные изделия в следующей последовательности: тонкая, затем толстая, потом опять тонкая прокладка. Прокладка большого сечения применяется для теплоотведения и недопущения передачи тепла на карбюраторное устройство.
7. Монтируем на посадочном месте солекс, для комфортности работы сняв фронтальную часть изделия.
8. Устанавливаем кулису со стороны надклапанной крышки ГБЦ.
9. Натягиваем тросик от дроссельного привода карбюраторной заслонки и установить необходимую длину троса с последующим подсоединением к карбюраторному устройству.
10. Устанавливаем обновленную прокладку и запираем фронтальную карбюраторную крышку.
11. Подсоединяем шланги подогревательной и распределительной системы зажигания.
12. Подсоединить тройник к фильтрующему элементу тонкой очистки горючего и включить в топливную систему шланг «обратки».
13. Подсоединяем клапан обратного хода в шланг «обратки», а затем подсоединить к карбюраторному устройству.
14. Проводим сочленение пружины возвратного типа к осевому элементу кулисы, которые расположены на кожухе ГБЦ.
15. Монтируем добавочный пружинный элемент для дроссельного привода карбюраторной заслонки на период обкатки изделия (по необходимости).
16. Подсоединить к релейному разъему электромагнитный клапан холостого хода.
17. Восстановить первоначальное положение корпусной части фильтра воздуха и подсоединить отводной газовый шланг.
18. На этом установка солекса закончена.

Важно правильно подобрать модель на ВАЗ 2106 карбюратора солекс, цена которого достаточно приемлема для российских автолюбителей. Здесь все зависит от объема силовой установки

В некоторых случаях целесообразно установить изделие солекс 21073, при этом следует знать, что при использовании такой модификации карбюратора улучшается динамика транспортного средства, правда прямо пропорционально увеличивается и расход топлива.

В автомобиле ВАЗ 2106 регулировка начинается с коррекции топливного уровня в камерах поплавка. При всех различных способах обустройства «обратки» (напрямую в топливный бак или врезка в бензопровод перед насосом) необходимо проделать такие действия:

1. Устанавливаем транспортное средство на ровную площадку, запускаем мотор, прогреваем его, тестируем на всех оборотах и выключаем силовую установку.
2. Снимаем с карбюраторного устройства топливный шланг, причем делаем это аккуратно, чтобы топливо не попало в камеры, т.к. уровень поплавка будет неверный.
3. Демонтируем фронтальную крышку солекс вместе с тросом акселератора, после чего штангельциркулем измеряем расстояние от уровня горючего до среза корпуса изделия (должно составлять 24 мм в обеих камерах) с погрешностью в 1 мм. В связи с возможной системной ошибкой горизонта автомобиля можно взять среднее арифметическое значение по замерам в камерах карбюратора.
4. По проведенным измерениям подгибаем язычок поплавка в необходимую сторону, после чего проверяем, собрав изделие, на предмет переливания горючего из камер.
5. Далее проводим регулировку холостого хода.

Такая работа проводится на силовой установке, нагретой до эксплуатационной температуры. Особенность состоит в том, что регулятор качества смеси снабжен стрелкой красного цвета, а регулятор количества смеси — синей. В остальном регулировка носит обычный характер, только выставляется количественным регулятором значение 9000 вместе 800 на прежних моделях.

Автомобиль ВАЗ 2106 выпускался Волжским автоконцерном 30 лет, с 1976 по 2006 год. До конца 90-х годов 20 века он оснащался бензиновыми карбюраторными двигателями с рабочим объемом от 1100 до 1600 см³. Топливная система автомобиля ВАЗ 2106 включала несколько различных карбюраторов, самым распространенным из которых был ДААЗ 2107 «ОЗОН».

Устранить неисправности карбюратора ВАЗ 2106 можно самостоятельно, но для этого необходимо точно придерживаться инструкций. Иначе вместо решения имеющихся проблем вы создадите массу новых.

Шаг 3. Прочистка карбюратора ВАЗ 2107

3.1. Маленькие детали и жиклеры, эмульсионные трубки, форсунку, винты качества, помещаем в банку с ацетоном на 15-20 минут, затем достаем их пинцетом и чистим зубочистками (снимаем нагар с воздушных жиклеров основной системы), продуваем сжатым воздухом.

Помытые детали выкладываем на чистую поверхность, желательно светлой хлопчатобумажной ткани.

3.2. Детали корпуса карбюратора, крышки диафрагм и распылители, помещаем в емкость с растворителем или бензином на 15-20 мин, затем промываем щеткой и продуваем сжатым воздухом, затем также помещаем в чистую тару.

3.3. Крепеж и метизы помещаем в специально подготовленную емкость и тоже промываем, сливаем растворитель, затем и оставляем в емкости до сборки.

3.4. Механизм вакуумного привода 2-й камеры проверяем на герметичность и не разбираем, для мойки его достаточно обмыть в бензине и вытереть ветошью.

Полезное видео по очистке карбюратора от грязи и нагара:

Порядок снятия карбюратора на ВАЗ 2106

Первым делом, когда фильтр снят, откручиваем 4 гайки крепления его корпуса. Наглядно это показано на картинке ниже:

И вынимаем пластину:

Далее отсоединяем шланг сапуна, просто потянув его в сторону или открутив хомут, если таковой присутствует:

И отсоединяем патрубок воздухозаборника, как показано на картинке:

После чего можно спокойно снимать корпус воздушного фильтра:

Теперь доступ к карбюратору ВАЗ 2106 свободен и можно приступать к дальнейшей работе. Первым делом отверните хомут крепления топливного шланга:

Также отсоединяем тонкий шланг, который идет от трамблера к карбюратору:

Затем снять провод с электромагнитного клапана:

Теперь нам нужно разъединить рычаг управления дроссельной заслонкой и тягу. Для этого необходимо с довольно немалым усилием потянуть за тягу, чтобы она соскочила с крепления или поддеть ее отверткой:

И также освобождаемся от троса подсоса, ослабив два болтика, показанных на фотографии:

И еще один момент: Тяга карбюратора и впускной коллектор соединены маленькой пружинкой, которую также нужно снять, просто слегка поддев отверткой или плоскогубцами:

Теперь остается открутить две гайки крепления карбюратора к коллектору с одной стороны:

И также две гайки с другой стороны:

Теперь никаких сложностей не будет. Берем за корпус карбюратора и поднимаем его вверх, тем самым снимая со шпилек:

Замена карбюратора на ВАЗ 2106 происходит в обратном порядке.  Цена нового составляет от 3000 до 4000 рублей, так что придется опустошить карман при такой покупке.

Подготовительный этап

Обязательный момент при регулировке карбюратора ВАЗ 2106 – подготовка места для проведения ремонтных работ:

1. Выбранный участок для ремонта должен быть чистым, на нем не должно быть пыли и грязи, работы должны проводиться на чистой ветоши.
2. Требуется также подготовить слесарный инструмент, необходимый для производства технологических операций.
3. Для замены отдельных компонентов изделия нужно приобрести ремонтный комплект, в котором есть новые резинотехнические и иные изделия для производства работ.

После этого проводим разборку карбюратора «шестерки», далее приступаем к основному этапу работ, такому, как регулировка карбюратора ВАЗ 2106, видео инструкцию к которой можно посмотреть на нашем интернет-ресурсе.
