Карбюратор 21083 1107010 31

Двигатель ВАЗ 2110 1.5 л. 8-клапанов инжектор

• Рабочий объем — 1499 см3
• Количество цилиндров — 4
• Количество клапанов — 8
• Диаметр цилиндра — 82 мм
• Ход поршня — 71 мм
• Мощность — 76 л.с. (56 кВт) при 5600 оборотах в минуту
• Крутящий момент — 115 Нм при 3800 оборотах в минуту
• Степень сжатия — 9.9
• Система питания — распределенный впрыск
• Разгон до 100 км/ч — 14 секунд
• Максимальная скорость — 167 километров в час
• Средний расход топлива — 7,2 литра

После внедрения инжектора на «Автовазе» решили освоить и 16-клапанные моторы, которые должны были еще больше увеличить мощность, экономичность и динамику автомобиля ВАЗ-2110. Так появился мотор 2112. От предыдущих двух 8-клапанных двигателей объемом 1.5 литра, этот 16-клапанник отличался более сложной конструкцией головки блока цилиндров, появились два распредвала. Замена ремня ГРМ теперь усложнилась, ведь шкивов распредвала теперь два, как и роликов (натяжения и обводной). Нужно было с ювелирной точностью соединить все элементы по меткам. Фото конструкции привода ремня ГРМ мотора ВАЗ-2112 смотрим далее.

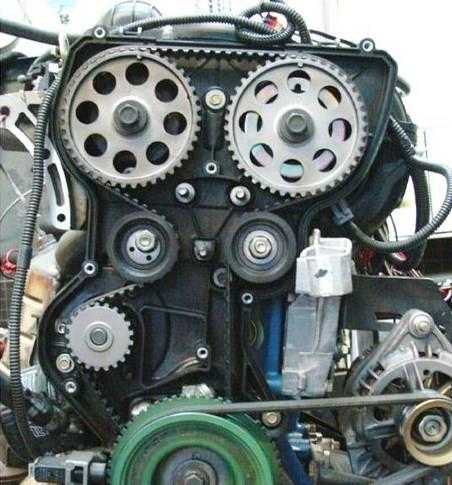

Главным минусом этого двигателя «десятки» стало, то что при обрыве ремня ГРМ гнуло клапана! Иногда ремень просто перескакивал, из-за плохого натяжения и это тоже приводило к гнутым клапанам и весьма дорогостоящему ремонту. Поэтому именно силовой агрегат ВАЗ-2112 объемом 1.5 литра получил массу нелестных отзывов от водителей, которые сталкивались с проблемой гнутых клапанов. Но если посмотреть на технические характеристики мотора, то они гораздо лучше, чем у 8-клапанных собратьев.

Принцип работы механизма

Схема изделия для инжекторных двигателей:

Механические изделия используются в авто с карбюраторной топливной системой, где горючее транслируется под невысоким давлением, а электробензонасосы в транспортных средствах с инжекторной топливной аппаратурой, где бензин подается под большим давлением.

Механизм действия:

1. Топливный насос на автомобилях, снабженных карбюратором в качестве дозатора. Рычаг привода (толкатель) находится в постоянных фрикциях, но сдвиг диафрагмы в нижнюю плоскость происходит только при надобности заполнения топливом камеры изделия. Пружина возвратного действия двигает диафрагму в верхнюю позицию, тем самым подавая топливо в дозатор. Состав механического бензонасоса:

• Камера наполнения топлива;
• Клапана впускного и выпускного типа;
• Разделительная диафрагма;
• Пружина возвратного действия;
• Толкатель (рычаг приводного типа);
• Кулачок;
• Распределительный вал.

2. Электробензонасоса на инжекторных авто. Такое устройство аналогично по принципу работы механическому прототипу: сердцевина втягивается в клапан электромагнитного действия, пока не открывается контактная группа, блокирующая поступление электротока. Состав этого изделия:

• Камера наполнения топлива;
• Клапана впускного и выпускного типа;
• Разделительная диафрагма;
• Пружина возвратного действия;
• Клапан злектромагнитного действия;
• Сетка бензонасоса;
• Сердцевина;
• Контактная группа.

Новичкам сообщаем, где находится топливный насос ВАЗ 2110: его следует искать под подушкой кормового сиденья автомобиля.

Замена механического бензонасоса

Внеплановая замена устройства механического типа проходит в следующем порядке:

1. Демонтируем фильтр для очистки воздуха.
2. Снимаем трубопровод подачи топлива к бензонасосу.
3. Предварительно расслабляем затяжку хомута.
4. Снимаем трубопровод подачи топлива к карбюратору.
5. Отвинчиваем крепеж изделия.

Установка производится в обратном порядке. При этом не забудьте смотреть на изделиях стрелки, показывающие направление движения топлива к карбюратору.

Часто раздается вопрос, как проверить агрегат ВАЗ 2110 в работе? Для этого необходимо при отжатом рычаге подкачки затянуть винты на крышке и протестировать насос ускорителя карбюратора.

Топливный насос – это, по сути, электрический двигатель, который находится в топливном баке автомобиля и нагнетает и подает топливо к форсункам для впрыска в камеру сгорания под высоким давлением.

Как узел и деталь автомобиля, топливный насос, является одним из важных и привередливых узлов автомобиля. При помощи него топливо подается в инжектор.

При неправильной эксплуатации, поломка данной детали может привести к последствиям от неработоспособности топливной системы (особенно при длительном путешествии)  до дорогостоящего ремонта всей системы питания двигателя.

Усовершенствование двигателя

В первую очередь умельцы стремятся повысить характеристики двигателя ВАЗ 21102. Именно с этой целью проводится тюнинг двигателя. Его заводской объем равен 1,4 куб.см. Когда делается тюнинг ВАЗ 21102, объем двигателя увеличивается до 1,5 куб.см. В среднем мощность силовой установки повышается на 11 л. с. Это очень хороший результат.

Изменить объем двигателя ВАЗ 21102 можно несколькими способами. Один из них больше напоминает капитальный ремонт мотора. Делается расточка блока, меняются поршни. Без станков сделать это в домашних условиях просто невозможно. Поэтому чаще всего применяют другой способ. Он гораздо легче, но более трудоемок. Сначала необходимо купить новый коленчатый вал.

Причем радиус кривошипа должен превышать стандартный на 1,9 мм. Кроме того, нужно приобрести новую поршневую с размерами ниже заводских. В рассматриваемом случае ход поршня становится увеличенным и достигает 75,6 мм. Для коленчатого вала покупаются вкладыши соответствующего размера. Для работы двигатель можно не снимать. Нужно только иметь хорошую эстакаду. Сначала необходимо:

• слить масло;
• слить охлаждающую жидкость;
• снять головку блока, метки должны показывать ВМТ;
• удалить защиту двигателя;
• снять поддон.

https://youtube.com/watch?v=Ge2Lct3lEdc

Затем откручиваются болты крепления коробки передач. Коленчатый вал снимается с постели. Поршни выходят наружу и заменяются новыми. Смазываются вкладыши, новый коленчатый вал устанавливается на место. Чтобы поставить поршни, необходимо иметь специальную оправку. Она легко изготавливается из небольшого листа жести.

Он выгибается согласно диаметру поршня. Концы загибаются, пробивается отверстие и рядом с торцом вставляется болт. Внутренняя поверхность оправки смазывается маслом. При установке колец необходимо не допускать совпадения замков. Обычно они отличаются расстоянием в 90°. Затяжка болтов вала должна быть очень сильной.

Меняется прокладка и устанавливается поддон. При сборке должно быть точное совпадение меток валов. Затяжка головки делается в определенном порядке и повторяется несколько раз. Коробку закрепляют на двигатель. Заливается тосол и новое масло. Меняется масляный фильтр.

На этом работа с движком заканчивается. Поменялся объем, значит, потребуется больше топлива. Чтобы этого не происходило, рекомендуется провести замену прошивки инжектора. Такую работу лучше доверить мастерам, так как она требует определенных знаний и опыта.

Конечно, после такой доработки мощность двигателя возрастет и, как следствие, увеличится скорость. Но есть один существенный недостаток. Износ деталей будет происходить намного быстрее.

Особенности тюнинга подвески, колес и салона

При тюнинге меняются заводские колеса. Проводится установка 15-дюймовых дисков с аналогичными покрышками. Для такой замены подбирается брендовая марка, которая нравится владельцу автомашины. Все зависит от финансовых возможностей. В большинстве случаев используется продукция двух фирм:

• Michelin;
• Nokian.

Эти компании применяют самые современные составы резины. Протектор рассчитан на несколько сезонов. После укомплектования ВАЗ 21102 новой резиной выполняется замена старых амортизаторов. С этой целью устанавливаются длинноходные аналоги.

Такие амортизаторы повышают проходимость автомобиля. Для отечественных дорог это идеальный вариант. Кроме того, автомобиль приобретает повышенную комфортность. Чтобы установить такие амортизаторы, необходимо монтировать удлиненные пружины.

Стандартного подхода к тюнингу салона не существует. Каждый автолюбитель подходит к этому вопросу строго индивидуально. Все зависит от его фантазии.

Сегодня никого не удивишь стереосистемой, но вот двери с неоновыми вставками обязательно привлекут к себе внимание. Можно сделать на крыше подъемный люк. Он придаст автомобилю привлекательности, а в жаркую погоду будет служить дополнительной вентиляцией салона

Чтобы внутри салон приобрел современный вид, меняется торпедо. Можно взять конструкцию и с иномарки. При установке подгоняются все размеры, чтобы передняя часть салона соответствовала заводским параметрам.

Причины неисправности

Основные причины неисправностей топливного насоса ВАЗ 2110, является низкое качество заправляемого топлива, низкое давление подачи топлива,  регулярное наличие малого количества бензина (меньше 5 л.) в топливном баке и неправильная эксплуатация при старте двигателя — перед запуском двигателя, необходимо после включения зажигания, подождать 2-4 секунды, для закачивания топлива в систему питания двигателя.

Также возможен вариант естественного выхода из строя бензонасоса как детали, зависит от пробега 150 – 200 тыс. км. или по сроку 4-5 лет, но опять же данная неисправность зависит от условий эксплуатации самого автомобиля.

Обычно заводской бензонасос заменяют на BOSCH.

Есть побочные неисправности отказа работы топливного насоса ВАЗ 2110 — выход из строя реле, перегорание силового предохранителя, они находятся в монтажном блоке предохранителей либо под капотом, либо в левой нижней части торпеды, передней консоли, зависит от модификации двигателя,  и загрязнение сетки-фильтра тонкой очистки топлива (находится непосредственно на топливном насосе).

Эти неисправности устраняются сравнительно быстро и без больших денежных вложений. Ремонт бензонасоса производится довольно редко, и стоимость ремонта относительно стоимости насоса несущественная.

Модернизация передних фар

Тюнинг можно выполнить самостоятельно. Особых профессиональных навыков не потребуется. Сначала снимается блок фары. Во время работы нужно быть предельно аккуратным, чтобы не повредить реснички, установленные над фарой. Чтобы пластик приобрел эластичность, его можно нагреть феном.

Существует и второй способ. Он более надежен, однако связан с повышенной трудоемкостью. Предварительно полностью снимается бампер. Затем разбирается фара. Она нагревается феном до температуры около 300 °С. Герметизирующий материал станет очень мягким, что позволит без труда снять стекло.

Прямо под стеклом расположена пластмассовая вставка. Чтобы ее удалить, необходимо открутить крепежные винты. Снятый пластик можно перекрасить. Для этого берется матовая акриловая краска. После ее высыхания инсталлируются светодиодные кольца. Они устанавливаются на фару и прикрепляются к корпусу хомутами. Чтобы хомут установился, в пластике делается предварительное отверстие.

Затем нужно подсоединить проводку. Лучше воспользоваться стандартным питанием, подключаемым с помощью колодок. Снимается штатная лампочка и делается пробное подключение. Убедившись, что все работает, выполняют сборку. Работа проводится в обратной последовательности. Существует и другой метод тюнинга фар ВАЗ 21102.

Для этого берется любой пластиковый стержень. Его округляют, нагревая промышленным феном. Берутся различные светодиоды с сопротивлением в 220 Ом. Диодные лампочки монтируются на стержень. Затем контакты (светодиодные и проводка автомобиля для света) соединяются и подается питание. Чтобы свечение было более эффективным, делаются поперечные надрезы на самом стержне.

Следующим шагом будет установка стержня к фарам ВАЗ 21102. Снимается стекло и подсветочная лампочка. Внутрь вставляется кольцо. Вся конструкция прижимается стеклом и тщательно герметизируется. Стекло должно приклеиваться к фаре очень плотно. В противном случае внутрь попадет влага и фара начнет запотевать. Монтаж проводки осуществляется через гнездо подсветки.

Работа лампочек проверяется с помощью обыкновенной батарейки на 9 В. Каждое соединение должно иметь хорошую изоляцию, желательно все закрыть кембриком. Он спрячет все соединения проводов. При отсутствии кембрика можно воспользоваться обыкновенной изоляционной лентой. При этом намотка должна быть сделана несколькими слоями.

Когда делается установка, запрещается трогать отражатель руками, нельзя протирать его моющими средствами, в состав которых входит спирт. Зеркальная поверхность от этого станет тусклой, она потеряет свою красоту. Прорези, сделанные на пластмассовом стержне, должны смотреть на лампочки. На фаре необходимо сделать зарубку, по которой будут прокладываться провода.

Как влияет неисправность электронного блока управления на работу инжектора?

Блок электронного управления машины ВАЗ-2110 состоит из 3 высокоточных составляющих:

• ПЗУ – устройства для хранения данных (память);
• ППЗУ – устройство для передачи динамических данных;
• ОЗУ – регулирующая память блока.

Совет: весь комплекс представленных элементов будет функционировать только в том случае, если в цепи есть напряжение. Если напряжения в проводке нет, то необходимо устранить неисправности в блоке предохранителей на ВАЗ-2110.

Таким образом, электронный блок управления выступает как своеобразный микропроцессор, который отвечает за работу всей системы подачи топлива. В случае его поломки своими руками даже опытному автомобилисту его не починить. Для ремонта обратитесь в ближайший автосервис и ждите результата. В случае, если блок не имеет неисправностей, поломку нужно искать среди элементов форсунки и контроллера.

Совет: по центру приборной панели на автомобиле ВАЗ-2110 может загореться сигнальная лампочка под названием «CHECK ENGINE». В данном случае проблема точно кроется не в блоке управления, неполадка связана со сбоями в работе контроллера.

Итак, если вы заметили, что ваш двигатель начал постоянно глохнуть во время езды и тратит на тоже расстояние, что и раньше, больше топлива, обратитесь к схеме инжектора на ВАЗ-2110. Немного разобравшись в каждом из элементов, вы сможете быстро найти неисправный элемент и заменить его.

Методика замены форсунок на 8- и 16-клапанных моторах

Автовладельцы не всегда могут диагностировать неисправности в топливной системе. Часто провалы в работе двигателя или нестабильность холостого хода могут объясняться совершенно разными причинами, а не только перебоями в подаче топлива.

Признаки неисправности

Если все системы автомобиля работают в штатном режиме, то на неполадки форсунок прямо будут указывать следующие симптомы:

• провалы в работе мотора;
• увеличенное потребление горючего;
• нестабильность холостого хода;
• потеря мощности;
• чёрный выхлопной газ и т. д.

Видео: как заменить маслофорсунки, если они текут

Можно ли определить причину неисправности самостоятельно

Причинами неисправности форсунок часто является их засорение. При использовании некачественного топлива распылитель форсунки со временем забивается отложениями бензина, из-за чего его пропускная способность постепенно снижается. Соответственно, в мотор уже не поступает достаточного объёма горючего, поэтому резко понижается мощность двигателя и ухудшается динамика автомобиля.

К тому же возможна потеря герметичности резинового уплотнителя или кольца. В этом случае форсунка будет протекать, из-за чего в системе не будет образовываться необходимое давление.

Необходимо отметить, что ресурс форсунок на ВАЗ 2110–2112, установленный производителем, не превышает 150 тысяч километров пробега.

Схема предохранителей и реле 21102

• К1 — реле контроля исправности ламп;
• К2 — реле очистителя ветрового стекла;
• КЗ — реле-прерыватель указателей поворота и аварийной сигнализации;
• К4 — реле включения ближнего света фар;
• К5 — реле включения дальнего света фар;
• К6 — дополнительное реле;
• К7 — реле включения обогрева заднего стекла;
• К8 — резервное реле;
• F1 — F20 — плавкие предохранители.
• F1 (5 А)
• Лампы фонарей освещения номерного знака.
• Лампы освещения приборов.
• Контрольная лампа габаритного света.
• Лампа освещения багажника.
• Лампа габаритного света левого борта.
• F2 (7,5 А)
• Левая фара (ближний свет).
• FЗ(10 А)
• Левая фара (дальний свет).
• F4 (10 А)
• Правая противотуманная фара.
• F5 (30 А)
• Электродвигатели стеклоподъемников дверей.
• F6 (15 А)
• Переносная лампа.
• F7 (20 А)
• Электродвигатель вентилятора системы охлаждения двигателя.
• Звуковой сигнал.
• F8 (20 А)
• Элемент обогрева заднего стекла.
• F9 (20 А)
• Клапан рециркуляции.
• Очистители и омыватели ветрового заднего стекла и фар.
• Обмотка реле включения обогрева заднего стекла.
• F10 (20 A)
• Резервный.
• F11 (5 А)
• Лампы габаритного света правого борта.
• F12 (7,5 А)
• Правая фара (ближний свет).
• F13 (10 A)
• Правая фара (дальний свет).
• Контрольная лампа включения дальнего света фар.
• F14 (10 А)
• Левая противотуманная фара.
• F15 (20A)
• Электрообогрев сидений.
• Блокировка замка багажника.
• F16 (10 А)
• Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации).
• Контрольная лампа аварийной сигнализации.
• F17 (7,5 A)
• Лампа освещения салона.
• Лампа индивидуальной подсветки.
• Лампа подсветки выключателя зажигания.
• Лампы стоп-сигнала.
• Часы или маршрутный компьютер.
• F18 (25 А)
• Лампа освещения вещевого ящика.
• Контроллер отопителя.
• Прикуриватель.
• F19 (10 А)
• Блокировка замков дверей.
• Реле контроля исправности ламп стоп-сигнала и габаритного света.
• Указатели поворота с контрольными лампами.
• Лампы света заднего хода.
• Обмотка возбуждения генератора.
• Блок индикации бортовой системы контроля.
• Комбинация приборов.
• Часы (или маршрутный компьютер).

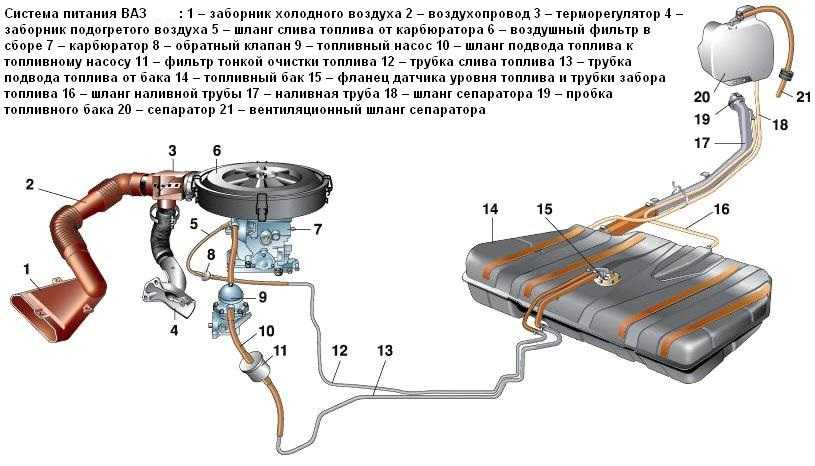

Топливная система на ВАЗ-2110 карбюратор

С 1996 по 2000 год на «десятки» устанавливались карбюраторные двигатели. В этой серии автомобилей за перекачку топлива от бака до карбюратора отвечал насос диафрагменного типа, устанавливаемый под карбюратором и приводимый в движение распределительным валом (через эксцентрик). Перед насосом установлен топливный фильтр, а после – карбюратор.

Карбюратор представляет собой устройство, смешивающее поступающий воздух и топливо в зависимости от множества факторов (положение педали акселератора, обороты, температура и т.п.). Готовая топливно-воздушная смесь поступает во впускной коллектор и воспламеняется при помощи свечей зажигания.

Температурой подаваемого воздуха управляет терморегулятор, установленный перед воздушным фильтром. Один воздушный канал забирает холодный воздух, а другой – проходит через выпускной коллектор и разогревается. Горячий воздух нужен для предотвращения замерзания карбюратора.

Некачественное горючее

Первым делом необходимо проверить, то насколько качественное топливо было залито в транспортное средство. Если бензин был низкого качества то, скорее всего, забылся один из элементов топливной системы. Так, автомобилисту придётся узнать, какая схема подачи топлива, и найти детали, что могли дать сбой.

Так, первый элемент, который попадает под пристальный взор — распылители. Неисправности форсунок могут вызвать неустойчивую работу мотора, что приведёт к возникновению троения. Для диагностики и чистки узла используется специальный стенд, но многие автомобилисты проводят процесс самостоятельно, при помощи жидкости для чистки карбюратора.

Также, неустойчивая работа движка может быть вызванная засорённостью топливных фильтров. Один располагается под задним правым колесом, а второй в топливном насосе. На заборнике бензонасоса стоит сетка-фильтр, которую необходимо заменить. Процесс довольно сложный, поскольку придётся снимать задние сиденья и вынимать элемент подачи топлива. А вот топливный фильтр под колесом можно поменять быстро и без особых проблем.

Замена топливной системы ВАЗ 2110

Речь пойдёт о переходе с карбюраторного впрыска на инжекторный. Очень кратко опишем этот процесс.

В первую очередь производится замена карбюраторных магистралей на инжекторные, а также замена бензобака. Далее демонтируются катушка зажигания, трамблер и бензонасос. Демонтируется карбюратор вместе с впускным коллектором, на место последнего устанавливается инжекторный коллектор вместе с рампой и форсунками. Следующий этап подразумевает замену генератора на более мощный, установку электронного блока управления и соединение всех проводов и датчиков.

Но всё не так просто — помимо всего перечисленного, вам придётся заменять ещё много сопутствующих деталей (тросик газа, модуль зажигания, датчики, воздушный фильтр и т.д.). Для более глубокого понимания процесса замены воспользуйтесь разнообразными фото и видео по ремонту, которые всегда можно найти в интернете.
